Фанкойл для отопления частного дома вместо радиатора

Проектирование и схемы системы водяного отопления

Существует ряд стандартных схем, по которым производится сначала планирование, а далее и установка отопительной системы в частном доме. В одних случаях в основу их классификации положено наличие или отсутствие специализированного бака для сборки конденсата, в других случаях – количество труб в основной разводке системы.

Различают открытый и закрытый контуры отопительных систем:

• В открытом контуре имеется специальный не полностью герметичный расширительный бак для накопления конденсата и последующей отправки его в котел после охлаждения водных масс. Такая система очень проста и независима от энергии, так как теплоноситель циркулирует под действием естественных сил. Циркуляция воды происходит в медленном темпе. Для данного контура подходит установка газового, твердотопливного видов котлов. Применение открытый контур находит в дачных и загородных частных постройках.
• В закрытом контуре наблюдается самостоятельный возврат конденсата в котел с помощью трубы, минуя расширительный бак. Это происходит благодаря герметичности всех компонентов отопительной системы, тем самым, теплоноситель не испаряется, а циркуляция воды обеспечивается работой насоса. Существенным плюсом закрытого контура является то, что при помощи регулировки объема теплоносителя возможен контроль за температурным уровнем помещения. Однако этот контур нуждается в электроснабжении. Применение закрытая система находит в коттеджных постройках.

Схема системы отопления с естественной циркуляцией

• однотрубную или ленинградскую;
• двухтрубную;
• коллекторную (многоконтурную).

Однотрубная  или ленинградская схема имеет своей отличительной чертой отсутствие отдельного выхода для холодной воды. Тем самым вся вода, находясь и циркулируя в закрытом контуре в направлении от предыдущего радиатора к следующему, нагрета до различной температуры в разных отделах всей системы. Ближе к периферически расположенным радиаторам вода прохладная, а около котла, наоборот, может быть чересчур горячей, что только ухудшает эффективность обогревания всего дома.

Также следует отметить, что при выходе из работы одного радиатора выключаются все последующие. Но существуют и плюсы однотрубной схемы: она достаточно просто устанавливается, даже самостоятельным путем.

Двухтрубная схема отличается более качественным обогревом всех помещений в частном доме, так как к каждому из радиаторов в ее составе подсоединено по две трубы.

Одна из них предназначена для оттока остывшей воды обратно к котлу, а вторая – для доставки горячей вод от котла.

Таким образом, все радиаторы в данной схеме выравнены по температуре, обеспечивая эффективность работы системы.

Видео об однотрубной и двухтрубной системах отопления:

При коллекторной (многоконтурной) схеме на радиаторах имеется специальное устройство – коллектор. Он предназначен для подразделения общего водного потока на несколько линий и задействования нескольких контуров. К радиаторам все так же подходят две трубы, но уже не соединяются между собой, а, проходя коллектор, направляют воду в котел.

При выборе трех вышеперечисленных схем лучшим теплоносителем является вода.

Из каких элементов состоит коллекторная система

Котел. Центральным элементом, как и в любой другой отопительной системе, является котел. От него нагретый теплоноситель подается по трубам в радиаторы

При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов

Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности – мощность устройства

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которую устанавливают для передачи теплоносителя ко всем нагревательным приборам. На коллектор можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждой «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, в которых устанавливают гребенки. Существуют самые разные модели – от простейших навесных коробок до шкафов-«невидимок», которые встраивают в стены и «маскируют» отделочными материалами так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы – сама гребенка, запорная арматура, трубопроводы.

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов. Устройства изготавливают из таких материалов:

• сталь;
• медь;
• латунь;
• полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

• простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулирующего оборудования;
• усовершенствованными, в которые производитель устанавливает автоматику, датчики и другие дополнительные элементы.

Простые конструкции представляют собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

• пропускную способность гребенки;
• количество контуров;
• максимально допустимое давление, при котором коллектор способен работать;
• расход электроэнергии для функционирования устройства;
• репутацию компании-изготовителя на рынке отопительного оборудования.

4 Двухтрубные разводки отопления – варианты для двухэтажного дома, схемы

Все преимущества контура с принудительным движением теплоносителя реализуются при устройстве и эксплуатации двухтрубной системы отопления двухэтажного дома. При такой разводке, имеющей несколько вариантов рабочих схем, подача теплоносителя и его отвод от батарей производится по разным коммуникациям. Радиаторы подключаются к системе параллельно, то есть независимо друг от друга.

Двухтрубная система отопления идеально подойдет для контура с принудительным движением теплоносителя

Горячий теплоноситель от котла поступает в стояк, от которого на каждом этаже отходит подающая ветка и снабжает каждый обогреватель. От батарей отводящие патрубки сбрасывают остывшую жидкость в обратную коммуникацию. «Холодные» лежаки впадают в отводящий стояк, переходящий на первом этаже в обратную трубу. На обратке перед входом в котел последовательно устанавливаются:

• мембранный расширительный бачок;
• циркуляционный насос в системе байпаса с комплексом запорной арматуры;
• предохранительный клапан, сбрасывающий избыточное давление в отопительном трубном контуре.

Независимое снабжение теплоносителем каждой батареи в двухтрубном отопительном контуре дает возможность регулировать (в том числе автоматически) скорость тока жидкости через радиатор и за счет этого изменять температуру обогревателя. Это делается вручную с помощью запорного крана на входе подачи теплоносителя или с помощью термостатического клапана, который регулирует просвет входящего отверстия автоматически в соответствие с заданной температурой в помещении. На выходе радиаторов часто устанавливаются балансировочные клапаны, с помощью которых производится выравнивание давления на каждом участке системы и во всем контуре.

Двухтрубная отопительная система может быть реализована в нескольких вариантах, причем на разных этажах может быть применена другая схема. Самая простая разводка двумя трубами называется тупиковой. Она заключается в том, что обе трубы (подводящая и отводящая) прокладываются параллельно, поочередно подключаясь по пути к батареям, и замыкаются в итоге на последнем обогревателе. Сечение труб (обеих) по мере приближения к последнему радиатору уменьшается. Такая разводка требует тщательной регулировки давления с помощью балансировочных кранов (клапанов) чтобы добиться равномерного поступления теплоносителя к батареям.

Следующую схему разводки и подключения труб называют «петлей Тихельмана» или встречной. Суть ее в том, что подающая труба и обратка, имеющие одинаковый диаметр на всем протяжении, подводятся к радиаторам и подключаются с противоположных сторон. Эта разводка оптимальнее и не требует балансировки системы.

Самой совершенной, но и наиболее материалоемкой, является коллекторная система отопления двухэтажного дома. Снабжение каждого отопительного прибора на этаже производится индивидуально, от коллектора к радиаторам подводятся отдельные подающие и обратные трубы. Кроме батарей, к коллектору могут быть подключены внутрипольные конвекторы, теплые полы, фанкойлы. Преимущество в том, что на каждый обогревательный прибор или систему подается теплоноситель с необходимым давлением, температурой и скоростью циркуляции. Все эти параметры регулируются устройствами (сервоприводами, смесителями жидкости, термостатами, системами клапанов), установленными на распределительных коллекторах.

Можно ли сделать котел своими руками

Устройство можно сделать самостоятельно, используя чертеж. Сварочных работ потребуется немного.

Основные компоненты:

1. Бесшовная труба из металла диаметром 57 мм с внутренней резьбой.
2. Термостойкое покрытие.
3. Патрубки для входа и выхода теплоносителя диаметром 32 мм с наружной резьбой.
4. Боковые заглушки из металла.
5. Внутренний электрод диаметром 25 мм.
6. Присоединительные клеммы (резьба М6), с помощью которых подключается нулевой провод и заземление.
7. Резиновые или паронитовые прокладки.

Резьбовые заглушки можно заменить металлическими кругами, но для этого понадобятся навыки сварщика и специальное оборудование. Кто-то вместо заглушки ставит патрубок, что позволяет сделать выход теплоносителя вверх. Электрод, расположенный внутри, следует изолировать от корпуса. Для этого используется фторопластовая втулка.

Котел может быть улучшен и модернизирован с помощью подручных материалов. Нежелательно в ходе сборки использовать разные металлы, иначе образуется гальваническая пара, то есть на одном электроде появится накипь.

Сборка выполняется по следующей инструкции:

1. Размечаются и отрезаются трубы для корпуса и патрубков. Они должны иметь выборки сферической формы. Это позволит обеспечить плотное прилегание к корпусу цилиндрического вида. В теле просверливаются отверстия, где будут привариваться патрубки.
2. Нарезается резьба. Для этого используются специальные метчики и плашки. Если под рукой материалов и инструментов нет, придется обращаться в токарную мастерскую. Там же вытачиваются заглушки, фторопластовые втулки и внутренние электроды.
3. К поверхности корпуса привариваются патрубки и клеммы, к ним будут подсоединяться провода.
4. Электрод закрепляется в заглушке и вставляется в котел.
5. Для окраски готового изделия подойдет эмаль, выдерживающая температуру до +120 градусов по Цельсию.

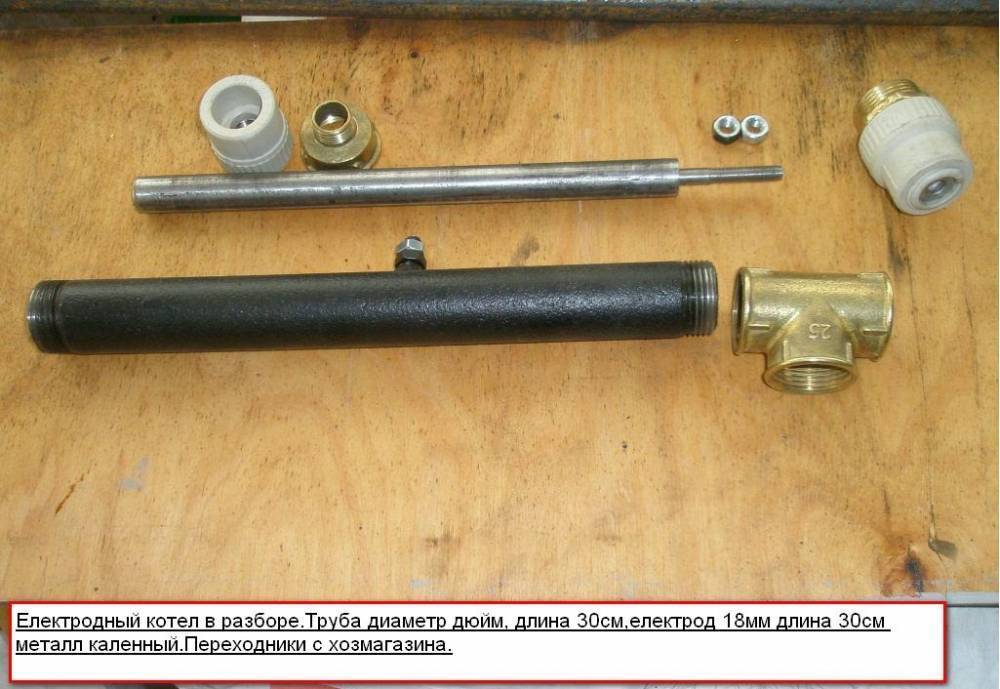

Еще один способ сборки недорогого котла.

С одной стороны в муфту вставляется электрод, а с другой ставится заглушка.

Для корпуса котла понадобятся тройник и металлический бочонок с внешней резьбой.

Сверху осталось закрепить диэлектрическую вставку.

После завершения работы проверяется проницаемость сварных швов. Простого заполнения системы водой будет недостаточно, ведь уровень рабочего давления достигает 2 бара. Швы очищаются от шлаков и покрываются мыльной пеной. Далее при помощи компрессора внутри котла создается давление, и если сварной шов некачественный, то на его поверхности образуются пузырьки.

Схема последовательности подключения элементов выглядит следующим образом:

1. Электроустановка.
2. Предохранительный клапан, манометр и воздухосбрасыватель.
3. Шаровой кран.
4. Отопительные приборы.
5. Расширительный бачок.
6. Кран для опорожнения.
7. Фильтр сетчатого типа.
8. Насос.

На последнем этапе подключают провода электропитания и заземления, систему заполняют водой и производят настройку оборудования. Корректируя состав теплоносителя, котел выводят на необходимую мощность. Можно использовать обычную водопроводную воду, но в ней содержатся вредные включения, вызывающие накипь на электродах. Оптимальный вариант — сначала заполнить систему дистиллированной водой.

Для осуществления настройки понадобиться воспользоваться токовыми клещами или амперметром, а также содой, шприцем и емкостью для размешивания. Ориентировочная мощность котла, сделанного своими руками, 4 кВт, поэтому сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр подсоединяют к проводам, после чего котел включается и производится нагрев воды. В то же время подготавливается содовый раствор в пропорции 1 к 10 и добавляется в систему при помощи шприца.

После включения котла показания сначала будут меньше 18 А. Далее в теплоноситель потихоньку нужно добавить раствор соды

Важно, чтобы система заранее была прогрета. Если в качестве теплоносителя используется дистиллированная вода, процесс может занять немало времени

При показаниях на приборе 16–17 А доливка прекращается. Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте.

Запуск и определение баланса

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

• радиаторы в разных частях помещения нагреваются неравномерно;
• в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Независимая закрытая система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

• домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
• есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
• теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
• в системе ГВС будет вода питьевого качества , поступающая в дом по водопроводной магистрали.

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Чугунные секционные радиаторы

Первые разработки батарей из чугуна велись почти 150 лет назад нашим соотечественником. Через несколько лет патент получили американцы и доработали конструкцию. Популярность радиаторы получили после появления центральной системы отопления, а массовое их производство наладилось во времена промышленной революции.

Батареи, которые применялись в СССР и сейчас остались во многих домах, имеют марку МС 140. Значение «140» — мощность, отдаваемая одной секцией. Рабочее и испытательное давление батареи – 9 и 18 атмосфер соответственно. Количество секций – от 4 до 10.

Сегодня чугунные радиаторы снова приобретают популярность, благодаря усовершенствованию их конструкции и дизайна

Достоинств и недостатков у батарей этого типа приблизительно одинаковое количество.

• Длительный срок службы (более 50 лет);
• Доступная цена;
• Устойчивость к механическим повреждениям;
• Устойчивость к коррозии;
• Высокий абразивный износ. Камешки и песок в воде не наносят большого вреда батарее изнутри;
• Эффективность обогрева при максимальном количестве секций.

• Большой вес и громоздкость;
• Возможность разгерметизации стыков;
• Накопление ржавчины внутри при длительной эксплуатации;
• Непрезентабельный внешний вид;
• Сложность при встраивании радиаторов в автономные системы обогрева, невозможность экономии на теплоносителе;
• Затруднения при чистке.

Как залить антифриз в отопительную систему

Как советуют профессионалы, отопительную систему на антифризе следует планировать до ее монтирования. Она должна учитывать такие нюансы, как мощность котла, материал труб и запорных устройств, наличие расширительного бака, через который теплоноситель подается в систему.

В том случае, если средство вносится в систему, которая раньше работала на воде, то придется проделать большую работу по перерасчетам мощности и размерам ее радиаторов, тщательно промыть или заменить трубы.

Если необходимо долить теплоноситель в отопительную систему, то использовать можно исключительно ту же марку, что и при заливке в первый раз. Разные виды антифризов входят в химическую реакцию, вызывая образование осадка, а имеющиеся в них дополнительные добавки будут нейтрализованы.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Подводя итоги, можно сказать, что у незамерзающего теплоносителя есть ряд своих преимуществ, которые привлекают многих потребителей. Благодаря антифризу алюминиевые радиаторы служат значительно дольше

Важно соблюдать правила безопасности и не пользоваться средством без защитных перчаток, а в случае с носителем на основе этиленгликоля еще и маской

Преимущества установки

Выше мы уже говорили о преимуществах самой системы, Особо отметим еще раз, что смонтировать ее несложно.

Стоимость комплектующих невысокая. Она проста в обслуживании и ремонте. К тому же ее можно спроектировать под любой тип зданий.

Область применения

В основном устройства такого типа используются в:

• В офисных помещениях.
• Больницах.
• Супермаркетах и других торговых точках.
• Гостиничных комплексах.

Стоимость

Цена на изделие зависит от стоимости комплектующих, то есть чиллера и фанкойла.

Для примера приведем стоимость двух изделий.

Фанкойл серии TRUST
– 12678 рублей.

Серии Homo
– 15609.

Приборы выбраны случайным образом. При этом у первого агрегата выше и производительность и он обслуживает большую площадь помещения, но цена на него ниже, чем у второго.

Отсюда вывод: основной фактор, формирующий цену агрегата – производитель.

Особенности эксплуатации

Основная особенность обслуживания этого типа агрегатов состоит в заправке устройства хладагентом.
В этом случае нужно строго соблюдать инструкции, изложенные в техдокументации устройства. Во всем остальном система обслуживается так же, как подобные ей агрегаты.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование – тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Изначально фанкойл является элементом системы, также включающей гидромодуль и чиллер. Фанкойл – это полноценный блок, состоящий из компонентов:

• теплообменник – используется для циркуляции воды;
• вентилятор – в его задачу входит обдув теплообменника;
• воздушный фильтр;
• поддон – резервуар, в котором накапливается конденсат;
• температурный датчик;
• датчик приема сигнала с контроллера;
• трехходовой клапан (опционально).

Правовые основы отношений в области теплоснабжения

Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.

В главе 1 излагаются основные понятия и общие положения , определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой

Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате.
Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче. Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам.
В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора. Рассматриваются все правовые аспекты подключения к тепловым сетям.
Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников

В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Рассматриваются все правовые аспекты подключения к тепловым сетям.
Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.
