Системы кондиционирования и холодоснабжения с чиллерами и фанкойлами

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

• Наличие режима обогрева;
• Тип теплообмена конденсатора;
• Исполнение (сплит или моноблок);
• Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

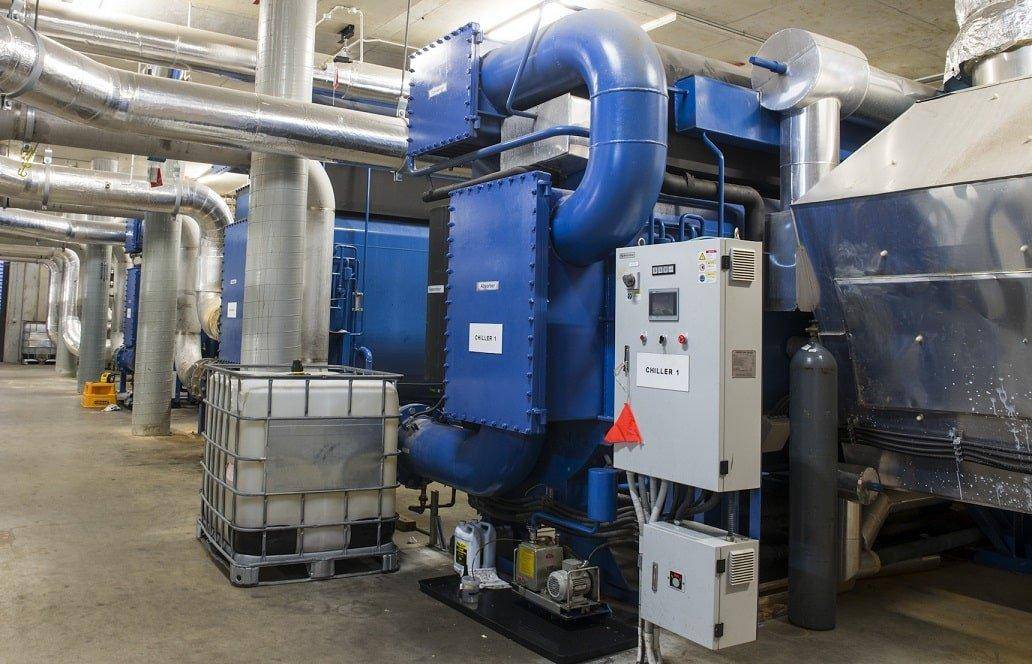

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Канальный фанкойл ваш климат всегда под контролем

Как с минимальными затратами обеспечить комфортный температурный режим помещения в любое время года? Российский предлагает самое эффективное решение: канальный фанкойл. Купить оборудование можно на сайте компании.

Что такое канальный фанкойл?

Канальный фанкойл — это устройство, которое состоит из теплообменника, вентилятора, фильтра, дренажного поддона, конденсатоотводчика и электрической группы. Воздух подается вентилятором на теплообменник фанкойла, в котором циркулирует теплоноситель низкой температуры. Проходя через теплообменник воздух охлаждается до требуемой температуры и подается в помещение через воздухораспределительную решетку. В зависимости от режима работы и температуры теплоносителя канальные фанкойлы могут работать как на холод, так и на тепло.

Канальные фанкойлы Тепломаш — особенности конструкции

• Фиксированная высота блока 240 мм
• 3 скорости вращения вентилятора
• Экономное потребление электроэнергии
• Низкий уровень шума
• Легкосъёмный воздушный фильтр в комплекте
• Удобный проводной пульт управления HL25

Достоинства канальных фанкойлов ФКН

К достоинствам канальных фанкойлов можно отнести:

• Компактность. Все типоразмеры канальных фанкойлов Тепломаш имеют одинаковую высоту блока, равную 240 мм, что позволяет свободно размещать их в любом, даже самом небольшом подпотолочным пространстве.
• Незаметность в интерьере. Благодаря скрытой установке в канал на виду остаются только декоративные решетки.
• Универсальность. Канальный фанкойл может использоваться как для охлаждения, так и для нагрева воздуха в помещении.
• Полная безопасность. В качестве хладагента выступает вода, что позволяет безопасно использовать фанкойлы в медицинских учреждениях и предприятиях общественного питания.
• Удобство управления фанкойлом или группой фанкойлов обеспечивается информативным сенсорным пультом управления.
• Автономность. Есть возможность автоматической круглосуточной работы фанкойла или работы по расписанию.

Сферы применения

Специалисты АО «НПО «Тепломаш» имеют опыт проектирования и установки систем кондиционирования и вентиляции на следующих объектах:

• офисных зданиях
• спортивных сооружениях
• торговых площадках и магазинах
• административных зданиях
• промышленных комплексах
• медицинских учреждениях
• предприятиях общественного питания

Канальными фанкойлами особенно часто оснащают гостиничные номера отелей.

Как сделать заявку

Для подбора наиболее подходящего оборудования на сайте предусмотрена удобная форма. В ней следует указать:

• Мощность охлаждения
• Комплектацию

В базовый комплект входят: канальный фанкойл, съемный фильтр, поддон для сбора конденсата. В качестве опции можно добавить пульт HL25, двухходовой клапан (или смесительный узел), а также гибкие гофрированные патрубки.

При оформлении заказа на канальные фанкойлы, цена рассчитывается индивидуально для каждого проекта.

Почему лучше обращаться к производителю оборудования?

Компания-производитель предлагает своим заказчикам:

• Поставку оборудования «под ключ». Выполнение полного цикла работ по проектированию, поставке, монтажу оборудования и сдаче готового объекта заказчику
• Оперативную поставку товара на объект или склад заказчика
• Отсутствие наценок
• Строгий контроль качества комплектующих и готовой продукции, что является залогом надежности и долговечности систем
• Возможность изготовления больших объемов оборудования под комплексные проекты
• Увеличение гарантийного срока с 12 до 24 месяцев, в зависимости от выбранной модели и условий эксплуатации
• Возможность постгарантийного обслуживания

Воспользуйтесь современными технологиями для создания комфортного микроклимата в жилых или офисных помещениях – оформите заявку на фанкойл канального типа в одном из филиалов АО «НПО «Тепломаш».

Сказки и опровержения

В этой части статьи мы собрали наиболее распространенные мифы про фанкойлы. К сожалению, не все могут распознать, где правда, а где ложь. И этим пользуются нечестные на руку продавцы такого оборудования.

Для работы фанкойла нужен чиллер

Принцип работы фанкойла заключается в том, что тепло- и холодоноситель циркулируют по замкнутому контуру. Нет разницы, откуда получать тепло, или куда отдавать его. Главное – обмен тепловой энергией. Фанкойл может быть сопряжен с любой системой, поднимающей или понижающей температуру жидкости.

Чиллер – это кондиционер

Еще одно заблуждение, которое пошло в массы. Если вы разбираетесь в климатической технике, то знаете, что такое чиллер. Но для всех остальных процитируем:

Если бы написавший это хоть немного разбирался в климатической технике, то знал бы следующее:

1. Чиллер не осуществляет передачу или отбор тепла у прибора конечного потребления (внутреннего блока);
2. У чиллера есть теплообменник, за счет которого передается или отбирается тепловая энергия от теплоносителя;
3. Чиллер не может функционировать отдельно от других климатических систем, таких как фанкойлы, канальные внутренние блоки и т.д.

Минутка юмора…

Если вы хоть что-то понимаете в том, как работает климатическая техника, то это может вас заинтересовать. Как думаете, мог ли специалист писать такие статьи?

К вашему сведению, в абсорбционных чиллерах (АБХМ) давление пониженное. Таков их принцип работы – при низком давлении понижается температура испарения и конденсации.

А теперь – реальность

Фанкойл не сможет заменить внутренний блок кондиционера. У него другое внутреннее устройство. Для его работы используется холодо- и теплоносители, которые не находятся под большим давлением.

Для полноценной работы фанкойлу недостаточно внешнего блока, как у кондиционера. Должен быть теплообменник, в котором происходит передача тепла от одной среды в другую. Поэтому чаще всего используют связку чиллер-фанкойл.

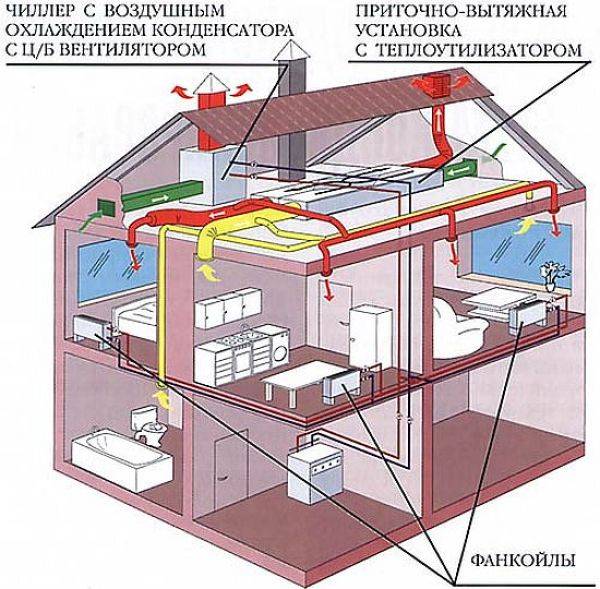

Как устроена система чиллер-фанкойл

Основные комплектующие системы чиллер-фанкойл, благодаря которым становится возможной зональная вентиляция и кондиционирование помещений, включают в себя следующие элементы:

• холодильный аппарат, он же чиллер, осуществляющий холодоснабжение или нагрев жидкости в системе чиллер-фанкойл;
• фанкойл (кондиционер-доводчик), являющийся местным теплообменником, сквозь который проходит поток охлажденного или нагретого воздуха;
• магистральная разводка соединений приборов;
• насосная станция, перегоняющая теплоноситель по магистрали;
• расширительный и накопительный баки;
• блок управления;
• собственно, незамерзающая жидкость или вода.

Абсорбционный чиллер

Абсорбционный чиллер или АБХМ имеет отличный от других видов принцип работы. В его конструкции отсутствует компрессор, а давление внутри системы повышается за счет внешних источников тепла. Такое оборудование может использовать низкотемпературную тепловую энергию.

Подробнее о функционировании абсорбционных чиллеров читайте в статье «Принцип работы АБХМ».

В последнее время производители ведут разработки холодильных машин малой мощности, которые можно было бы использовать в быту. Уже существуют опытные модели, но их стоимость слишком велика. Прогнозируется, что через 10-15 лет можно будет установить абсорбционный чиллер для обеспечения микроклимата в частном доме.

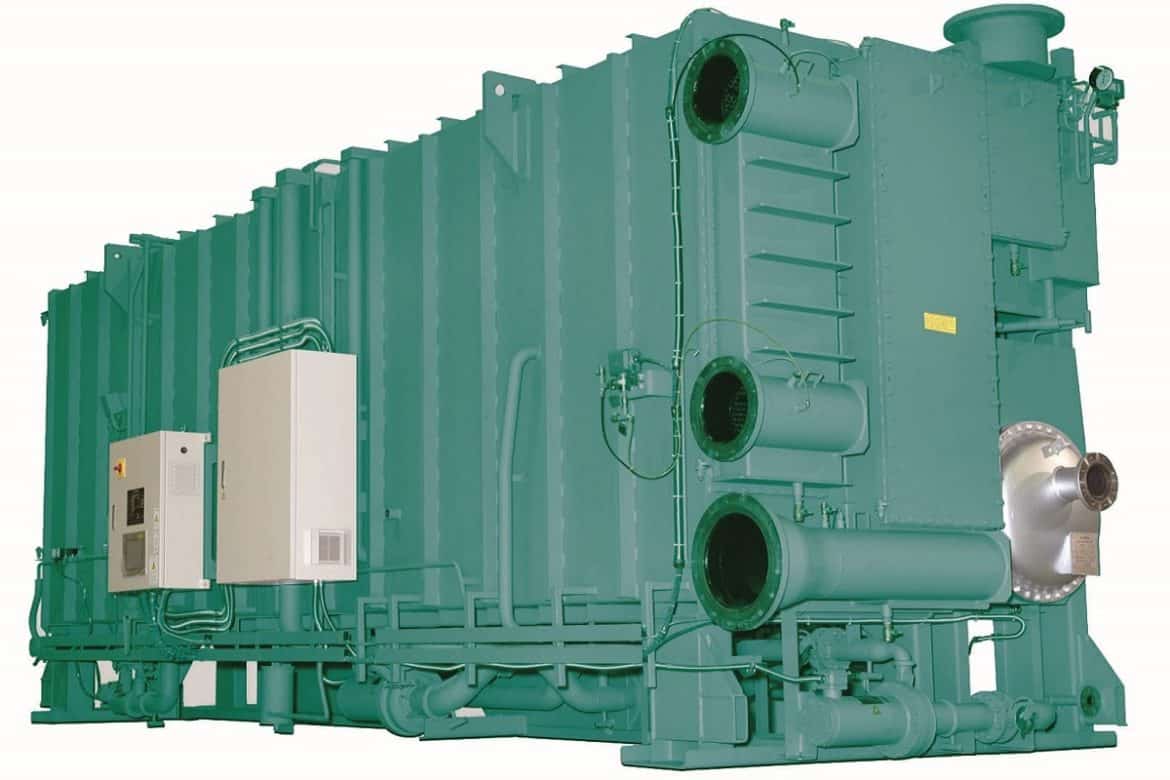

Промышленный абсорбционный чиллер YORK.

Особенности монтажа агрегата

В зависимости от назначения устройства разделяются на такие виды:

1. Двухтрубные — позволяют использовать систему только на охлаждение. Отличаются низкой стоимостью. Чтобы с помощью них организовать нагрев в зимнее время, трубы отключаются от чиллера и подсоединяются к системе централизованного отопления.
2. Четырёхтрубные — установка оснащена двумя теплообменниками, которые позволяют охлаждать и нагревать воздух в помещении.

Канальные фанкойлы устанавливаются и обслуживаются специальными организациями.

Грамотный монтаж предполагает соблюдение таких рекомендаций:

1. Определение места установки агрегата, где работа устройства будет максимально эффективна.
2. Проведение сборки узлов обвязки, монтаж клапанов и кранов, приборов для контроля над температурой и давлением.
3. Прокладка труб и их теплоизоляция.
4. Подключение прибора к электросети.
5. Проверка герметичности и опрессовка системы.
6. Осуществление подачи воды.

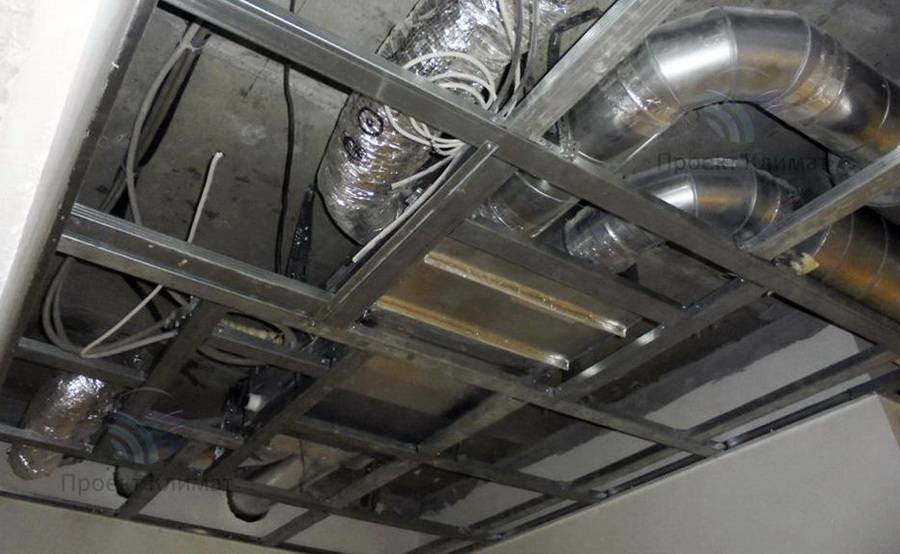

Если фанкойл скрыт за фальшпотолком, от него необходимо организовать отток конденсата в канализации.

Обслуживание системы кондиционирования предполагает:

• очистку фильтров;
• тестирование режимов работы;
• контроль герметичности;
• очистку дренажной системы;
• очистку внутренних частей;
• мелкий ремонт.

Выбор в качестве климатического решения канальной системы — это удобная эксплуатация и сохранение оптимальной температуры внутри всех помещений. Выгода такой установки ощущается при использовании в помещениях большой площади — от 300 м².

Как выбрать фанкойл. Критерии подбора системы

Выбрать фанкойл и рассчитать его мощность можно только с учетом множественных критериев и показателей. Обязательно следует учитывать специфику помещений и их площадь. Анализируя предназначение помещений, и сопоставляя требования, предъявляемые к системе, стоит останавливаться на той или иной модели

Среди многочисленных технических параметров, на которые обязательно стоит обращать внимание, стоит упомянуть:

• производительность;
• тепловую мощность;
• производительность холодного воздуха;
• эффективность длины струи воздуха;
• уровень шумности.

Не стоит забывать, что подбор такого оборудования должен вестись с учетом деления каждой из групп по техническим параметрам и производителям. Практика показывает, что хорошо и длительно эксплуатируемая техника с многолетней гарантией поставляется прямыми представителями (официальными дилерами) заводов-изготовителей.

Как правильно выбрать чиллер?

Для нужд большого коттеджа специалисты рекомендуют использовать чиллер с водяным охлаждением конденсатора. Такие устройства имеют более простую конструкцию, чем аналоги с воздушным охлаждением, соответственно, и стоят они дешевле.

Конструкция чиллера с воздушным охлаждением включает вентилятор (осевой или центробежный) для забора воздуха из помещения, в котором установлено устройство.

Некоторые модели чиллеров можно использовать не только для кондиционирования воздуха, но и для обогрева жилых помещений в зимний период

Для охлаждения конденсатора с помощью воды можно использовать местные водные ресурсы: реки, озера, атезиансткие скважины и т.п. Если по каким-то причинам доступа к таким источникам не имеется, применяется альтернативный вариант: охладитель из этилена или пропиленгликоля.

Охладители этого типа идеальны для применения в холодное время года, когда обычная вода просто замерзает.

Выбор между чиллером в виде моноблока, когда и компрессор, и испаритель, и конденсатор заключены в общий корпус и вариантом, когда конденсатор устанавливают отдельно, не так однозначен. Моноблок проще в монтаже, кроме того, производительность агрегатов этого типа может быть довольно высокой.

Выбирая подходящую модель чиллера, следует оценить его производительность и соотнести ее с количеством фанкойлов, которые будет обслуживать устройство

Выносные системы монтируют в разных местах: собственно чиллер – в подсобном помещении внутри здания (можно даже в подвале), а конденсатор – снаружи. Для соединения этих двух блоков обычно используют трубы, по которым циркулирует фреон. Этим объясняется повышенная сложность монтажа системы, а также дополнительные материальные затраты на установку.

Но для установки чиллера с выносным конденсатором используется меньше места внутри помещения, а такая экономия может оказаться необходимой. Выбирая подходящее устройство, следует учесть также дополнительные функции, которыми оснащен прибор.

Среди популярных и полезных дополнений можно отметить:

• контроль и регулировку водного баланса в системе;
• очистку воды от нежелательных примесей;
• автоматизированное заполнение емкостей;
• котроль и коррекцию внутреннего давления в системе и т.п.

Наконец, обязательно следует оценить холодопроизводительность чиллера, т.е. его способность отбирать тепловую энергию из рабочей жидкости. Конкретные количественные показатели обычно указаны в техническом паспорте изделия. Холодопроизводительность каждой конкретной системы чиллер-фанкойл рассчитывается отдельно.

При этом учитываются максимальные и минимальные температурные показатели, мощность чиллера, производительность насоса, протяженность труб и т.д. Это только общие рекомендации по выбору чиллеров. В каждом конкретном случае следует проконсультироваться с опытным специалистом, который сможет учесть различные нюансы и поможет сделать верный выбор.

Контур хладагента

Учитывая все вышесказанное, одним из важнейших компонентов охладителя считается хладагент (фреон). Он представляет собой специальное вещество холодильного цикла, претерпевающее целый ряд фазовых изменений. Фреон циркулирует исключительно в чиллере. Движущей силой фреона является нагнетатель, который играет роль своеобразного насоса. Благодаря действию нагнетателя, фреон характеризуется высокой температурой (около 70°С) и высоким давлением (около 30 атмосфер).

Поступая в конденсатор, температура рабочего вещества уменьшается. Это обусловлено тем, что он обдувается наружным воздухом. В результате такого воздействия, рабочее вещество меняет свое состояние. Теперь они принимает жидкое состояние. Для того чтобы снизить давление на фреон, он должен пройти регулирующий вентиль.

Процесс движения рабочего вещества по компонентам охладителя можно сравнить с принципом поступления кислорода для аквалангиста. Он заключается в том, что газ, находящийся под высочайшим давлением, поступает к аквалангисту уже с нормальными показателями. Стоит заметить, что температура кислородной смеси значительно снижается.

Подобное действие оказывает и регулирующий вентиль. Он уменьшает давление и снижает температурные показатели. Как правило, после прохождения этого элемента чиллера температура хладона едва превышает отметку 0°С. За счет этого эффекта осуществляется остужение потоков теплой воды. Как говорилось выше, процесс происходит в теплообменнике. Выполнив свою работу, хладон возвращается в нагнетатель и начинает новый цикл.

В качестве фреона чаще всего используется бесцветный газ с незначительным запахом хлороформа. Хладон такого типа имеет ряд преимуществ:

• нетоксичен;
• не взрывоопасен;
• отличается низкой температурой нагнетания;
• имеет отличные термодинамические и теплофизические характеристики.

Самым распространенным хладагентом считается R-22. Но ввиду того, что данный хладон нельзя охарактеризовать как экологически чистый. В последнее время в чиллерах начали применять альтернативные варианты. Одним из таких вариантов является R-134A. Этот бесцветный газ считается одним из наиболее экологичных. Хладагент имеет максимально низкий потенциал разрушения озонового слоя. Для функционирования чиллеров также могут эксплуатируются хладоны из синтетических полиэфирных масел. Примером такого хладона является R-410A.

Энергоэффективные компресоры

Обслуживание подобных компрессоров трудоемко и требует высокой квалификации персонала. В последние годы на рынке появились новые компрессора типа SCROLL, которые лишены характерных недостатков поршневых и винтовых компрессоров. Scroll-компрессоры обладают высокой энергетической эффективностью, низким уровнем шума и вибраций и не нуждаются в обслуживании. Этот тип компрессоров прост по конструкции, очень надежен и, вместе с тем, недорог. Однако, производительность Scroll-компрессоров, как правило, не превышает 40 кВт.

Применение в современных чиллерах множества небольших, но очень надежных компрессоров типа Scroll, а также нескольких холодильных контуров, позволило получить очень «маневренный» чиллер, который способен с высокой точностью выдавать требуемую холодильную мощность. Очевидно, что применение такого чиллера делает ненужным установку насосной станции, а широкий выбор встраиваемых в корпус чиллера насосов разной производительности решает все вопросы, связанные с циркуляцией охлажденной воды. Особо следует выделить очень маленькие пусковые токи нового оборудования. Ведь пуск небольших Scroll-компрессоров, имеющих низкое электропотребление, происходит поочередно, в соответствии с возрастанием нагрузки на агрегат.

У всех чиллеров последних поколений современная микропроцессорная система управления позволяет регулировать установленное значение температуры воды на выходе из чиллера в соответствии с параметрами наружного воздуха, технологическими процессами или командами от централизованной системы управления (диспетчеризации). С экономической точки зрения, использование большого числа Scroll-компрессоров и установка встроенного циркуляционного насоса вместо отдельной насосной станции оказывается более выгодным вариантом, чем применение дорогих, мощных и сложных полугерметичных компрессоров.

Чиллер-фанкойл: принцип работы системы

Рассмотрим, как работает система на обогрев помещений. В режиме охлаждения она выполняет аналогичные функции, но в обратном, реверсивном режиме.

Работа чиллера

Вентилятор направляет поток воздуха на конденсатор, в котором находится охлажденный фреон. Хладагент нагревается и переходит в компрессор.

Компрессор сжимает хладагент (в зависимости от модели возможна полная или частичная конденсация). Температура фреона повышается, он посредством насоса прокачивается в накопительный бак, где нагревает теплоноситель.

Хладагент охлаждается и переходит в испаритель, где его давление падает, из жидкого агрегатного состояния он переходит в газообразное и возвращается в конденсатор.

Назначение чиллера – обеспечить охлаждение или нагрев хладагента (фреона, хладона). А он будет охлаждать или подогревать воду или антифриз, которые будут теплоносителем или хладоносителем для фанкойлов.

Работа фанкойлов

Теплоноситель попадает в насосную станцию, которая поддерживает давление в системе. По магистральной разводке насос прокачивает его к фанкойлам.

В фанкойлах теплоноситель отдает тепло воздуху и возвращается по отдельному трубопроводу в насосную станцию.

При использовании канальных фанкойлов можно обеспечить одинаковый температурный режим в разных помещениях. Такое оборудование прогревает воздух в вентиляционном коробе, который может разветвляться и вести в несколько помещений.

Варианты с другим устройством фанкойла предусматривают установку в отдельных помещениях. На больших площадях их может быть установлено несколько, чтобы обеспечить равномерный прогрев или охлаждение.

Подробнее читайте в статьях:

Типы фанкойлов, их отличия и особенности;

Фанкойлы: что это такое, их принцип работы и особенности.

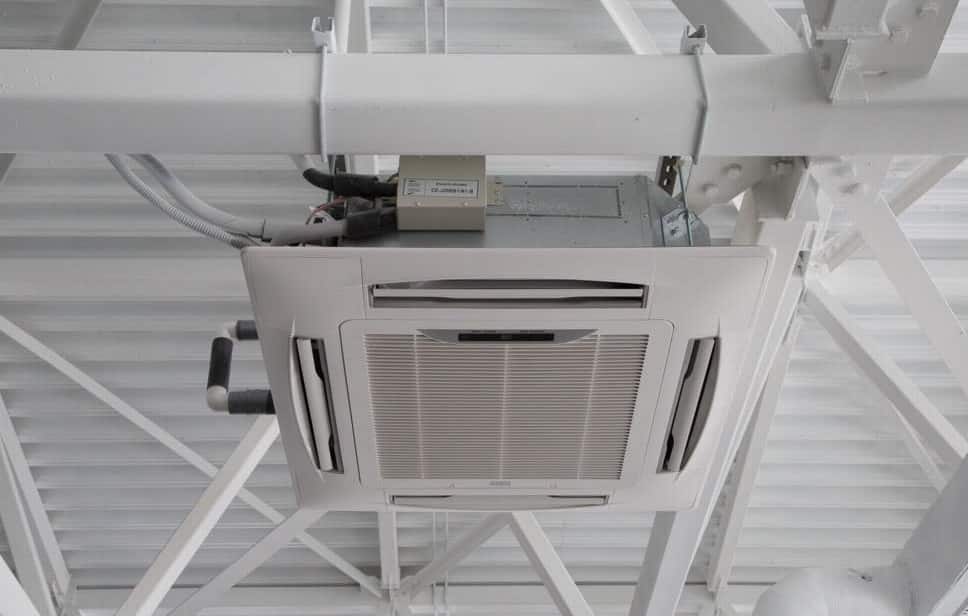

Фанкойл кассетного типа, установленный на производстве.

Сравнительный анализ плюсов и минусов системы чиллер-фанкойл и системы VRF-кондиционирования.

Прежде, чем проводить анализ, нужно обозначить что же представляет из себя мультизональная система  VRF. По сути, это большая мультисплит-система кондиционирования, к наружному блоку которой подключено множество внутренних блоков. Благодаря этому, можно одновременно настраивать и поддерживать различный температурный режим в разных помещениях. На первый взгляд, может показаться, что они имеют незначительные отличия друг от друга, но каждая из них имеет свои конструктивные особенности, недостатки и преимущества, сравнив которые можно выбрать оптимальный вариант для решения именно ваших задач.

Подробнее о VRF и VRV системах кондиционирования

Применение систем чиллер-фанкойл

Во второй половине ХХ века такое оборудование устанавливалось на промышленных предприятиях и в организациях, ими обеспечивали охлаждение на станциях метрополитена.

Ближе к концу второго тысячелетия чиллеры стали устанавливать для обогрева и охлаждения офисных и жилых зданий, торговых центров, в местах большого скопления людей (кинотеатры, театры, концертные залы).

Сейчас системы чиллер-фанкойл стали ближе к обычному потребителю, их монтируют в частных домах. Высокая производительность и ряд других качеств способствуют их распространению.

В перспективе не исключено, что они заменят собой традиционные кондиционеры и будут таким же элементом новостроек, как сейчас – радиаторы и утепленные фасады.

Сколько стоят фанкойлы: обзор цен

Предлагаем ознакомиться с лучшими моделями фанкойлов от перечисленных выше производителей, их стоимостью и краткими техническими характеристиками. Большим спросом пользуются фанкойлы General Climate, хотя выбор всё-таки нужно делать в соответствии с характеристиками помещения и рекомендациями специалистов.

Производитель и модель	Мощность в режиме охлаждения/обогрева, кВт	Краткие технические характеристики	Средняя стоимость, руб. (по состоянию на июль 2019 года)
Daikin/FWE04CT ФОТО: ru-daikin.ru	3,49/4,44	тип: канальный; исполнение: двухтрубный; вес: 24 кг; габариты (Д×Ш×В), мм: 1005×590×253	20816
Ballu/Machine BMFC-450ФОТО: sanazon.ru	4,5/6,8	тип: кассетный; вес: 21 кг; габариты (Д×Ш×В), мм: 615×615×263	31677
General Climat/GDU-W-06DRФОТО: general-climate.podberi-conditioner.ru	5,34/5,45	тип: канальный; исполнение: двухтрубный; вес: 25 кг; габариты (Д×Ш×В), мм: 1120×495×240	18110
General Climat/GCO-M-02ZФОТО: komfortexpert.ru	2,15/3,5	тип: напольно-потолочный; исполнение: двухтрубный; вес: 17 кг; габариты (Д×Ш×В), мм: 598×460×230	24670
Daikin/FWT03CTФОТО: daikin.name	2,7/2,02	тип: настенный; габариты (Д×Ш×В), мм: 800/288/206	38860

Сразу скажем, что стоимость одной и той же модели может заметно отличаться. Так, например, цена кассетного фанкойла одного производителя может быть намного выше или ниже, чем у аналогичной модели другого бренда. Также стоит упомянуть, что покупать канальный фанкойл для квартиры или частного дома нецелесообразно, поскольку они предназначены для небольших офисных, торговых и административных зданий.

Резюме

Круги Эйлера – это очень полезная методика решения задач и установления логических связей, а заодно и занимательный и интересный способ провести время и потренировать мозг. Так что, если вам хочется совместить приятное с полезным и поработать головой, предлагаем пройти наш курс «Нейробика», включающий в себя самые разные задания, в том числе и круги Эйлера, эффективность которых научно обоснована и подтверждена многолетней практикой.

Советуем также прочитать:

Математическое мышление
ТРИЗ-упражнения в педагогике
Как переключиться на творчество: тренировка правого полушария от Бетти Эдвардс
Золотое сечение
Евгеника: простыми словами о самом важном
Научитесь учиться: некоторые советы из курса LH2L от Coursera
Когнитивное развитие. Часть 1
7 популярных лженаук
Решение нестандартных задач Ферми
Логические парадоксы. Ключевые слова:1Когнитивистика

Ключевые слова:1Когнитивистика

Область применения системы чиллер-фанкойл

Сложные климатические системы устанавливают в основном в большие дома или на предприятия, где важнейшим вопросом становится потенциальное энергосбережение. Многим импонирует, что, в отличие от привычных кондиционеров, это оборудование работает на более экологичном «топливе».

Если говорить о паре чиллер-фанкоил, то, на наш взгляд, это – одно из перспективных направлений развития рынка качественной климатической техники

Кроме того, существует тип абсорбирующих чиллеров, которые в своей конструкции не содержат самого энергоёмкого устройства – компрессора. Этот элемент во все времена являлся главным потребителем энергии и причиной многих поломок холодильного оборудования. Благодаря более простой технологии охлаждения абсорбционные машины нуждаются не в ремонте и замене движущихся частей, электрический деталей, а в регенерации абсорбирующего вещества и контроле его количества, что не может не быть ещё одним экономическим фактором, который не может не быть существенным.

Подключение системы кондиционирования

Ключевыми элементами схемы являются фанкойл, чиллер и гидромодуль. Чиллер и фанкойл объединяются друг с другом посредством трубопроводов, на гидромодуль – насосную станцию – возлагается задача создания циркулирующего потока жидкости.

Помимо насоса, станция включает в себя:

• вентили;
• расширительный бак – здесь компенсируется изменение объема теплоносителя, вызванное изменением температурного режима;
• элементы защиты и управления;
• аккумулирующий бак, посредством которого производится увеличение объема и теплоемкости носителя. Этот компонент необходим для защиты компрессора от преждевременного износа.

Чтобы облегчить процедуру подключения связки, следует привести обобщенный обзор всех рабочих единиц, в совокупности образующих рассматриваемую методику кондиционирования:

• теплообменник – фанкойл – он выглядит как решетка, в ней по тонким трубкам циркулирует жидкость;
• вентилятор, направляющий воздух на решетку с трубками;
• электронные элементы управления, координирующие работу фанкойла, например, задающие частоту оборотов вентилятора, интенсивность подачи хладагента;
• выносной пульт, с помощью которого задаются настройки относительно приведенных выше процессов;
• трасса, составленная из стандартных сантехнических трубок;
• чиллер – он отвечает за охлаждение и сохранение заданной температуры рабочей среды, которая направляется к фанкойлам по трубопроводной трассе;
• бойлер, в котором происходит нагревание жидкости;
• насос, благодаря которому осуществляется циркуляция жидкости.

В соответствии с этим подключение оборудование можно свести к нескольким манипуляциям:

1. Установка агрегатов.
2. Составление узла обвязки.
3. Формирование трассы, монтаж термоизоляции.
4. Введение воздуховодов с полноценными мерами по их звукоизоляции.
5. Обустройство дренажной системы.
6. Подведение к оборудованию элементов питания.
7. Проверка герметичности соединений.
8. Пробный запуск схемы.

Система чиллер-фанкойл отличается сложностью устройства, лучше поручить ее монтаж и настройку узкопрофильным специалистам

Профессионалы произведут необходимые расчеты, принимая во внимание специфику помещений и потенциальную функциональную нагрузку, подберут наиболее эффективные точки для установки агрегатов

6 Роль в кондиционировании

Фанкойл, или вентиляторный доводчик, — это основной элемент климатического оборудования. Он работает по принципу теплообменника, в его конструкцию входят такие детали:

• электрическая панель подключения;
• вентилятор;
• теплообменник из алюминия;
• поддон для сбора конденсата;
• воздушный клапан;
• разъёмы для подключения насоса и трубки.

А также в конструкции есть насос для откачки конденсата и электродвигатель, проворачивающий воздушные клапаны. Существует несколько разновидностей фанкойлов: настенные и напольные конструкции, монтируемые в каналы, консольные и бескорпусные, у которых все элементы расположены на раме.

Фанкойл-чиллерная система позволяют использовать дешёвый и безопасный теплоноситель — воду, а также быстро устранять поломки в случае утечки. Несколько элементов устанавливают в одном помещении, так как разные зоны имеют отличия в требованиях к температурному режиму. Их точное количество определяется во время проектирования системы.

Обслуживание и ремонт

Фанкойлы работают автономно, но для этого нужно проводить диагностику и техническое обслуживание. Периодичность зависит от степени нагрузки, обычно она составляет 6-8 месяцев. Часть работ делается самостоятельно – очистка или замена фильтра, проверка работоспособности клапанов, запорной арматуры.

Виды профессионального обслуживания и ремонта:

• диагностика фильтров, воздушных и водяных;
• балансировка водяного контура;
• устранение течи воды;
• проверка дренажа – диагностика насоса, очистка трубопроводов.

Во время работы климатический блок может издавать шум. Причина – работа вентилятора, вибрация труб. Для устранения последнего недостатка магистрали фиксируются с помощью клипс или специальных хомутов через каждые 0,5-1 м.
