Установка сильфонных компенсаторов на трубопроводах

Анкеры/направляющие

Анкеры и направляющие должны быть смонтированы на трубопроводе в соответствии с рекомендациями EJMA следующим образом:

  • сильфонный компенсатор не должен подвергаться воздействию нагрузки от веса трубопровода;
  • трубопровод не должен провисать, перекашиваться или прогибаться на участках между анкерами или направляющими;
  • не следует использовать подвесные стержни и подвесные тяги, направляющие должны быть скользящего или роликового типа;
  • при использовании сильфонных компенсаторов соответствующее расстояние не должно превышать четырехкратный номинальный диаметр трубопровода;
  • расстояние между первой и второй направляющими не должно превышать 14-кратный номинальный диаметр трубопровода;
  • расстояние между прочими направляющими не должно превышать 21-кратный номинальный диаметр трубопровода. В случае необходимости стабилизации трубопровода это расстояние должно быть уменьшено.

В каких случаях используются компенсаторы

В сущности, компенсаторы представляют собой гибкий отрезок полипропиленовой трубы, завернутый в петлю, который призван частично компенсировать тепловую нагрузку при расширении трубы и принимать часть нагрузки при усилении давления внутри трубы. Следовательно, компенсаторы для пластиковых труб позволяют существенно продлить срок эксплуатации сантехнической разводки в доме и сделать ее функционирование более качественным.

В продаже имеется целый перечень типов компенсаторов фабричного производства, однако, зачастую такие элементы можно изготовить и самостоятельно, что будет намного дешевле. Главное при этом – придерживаться технологии сборки изделия.

Основными объектами, где уместно использование компенсаторов полипропиленовых труб, являются:

  • водопроводная разводка;
  • канализационная система;
  • центральное или индивидуальное отопление.

Благодаря такому компенсированию нагрузку можно достичь:

  • роста сроков полезной эксплуатации трубопроводов;
  • погашения вихревых потоков в трубах;
  • сохранения герметичности магистрали в условиях возросшей нагрузки;
  • приведения в норму показателей давления в трубопроводе;
  • сведения к минимуму степени линейного расширения труб с горячим водоснабжением.

Особенности работы и область применения

Сильфонные компенсаторы в процессе использования могут деформироваться. Существует несколько наиболее частых видов деформации:

Областей, в которых востребованы сильфонные компенсаторы, довольно много, и главными сферами для их применения являются:

  • системы отопления в различных производственных помещениях, а также жилых домах;
  • объекты, связанные с газо- или нефтедобывающими отраслями;
  • всевозможные сферы строительства;
  • промышленность, в частности химическая, пищевая и энергетическая;
  • заводы и различные фабрики, производящие автомобили и другие сложные конструкции;
  • атомная сфера, а также криогенная техника;
  • комплексы военной промышленности.

Компенсаторы для стальных труб предлагаемые нашей компанией

Вид оборудования: компенсаторы

Материал труб: стальные

Поверхность трубы: гладкая

Соединение: прессовые

Материал изготовления фитингов: нержавеющая сталь

Происхождение бренда: Польша

Производитель: KAN-therm

Компенсаторы KAN-therm Inox сильфонного типа

Товаров 10

Нужен СОВЕТ как правильно выбрать
Компенсаторы для стальных труб ?

Если вы не нашли ответ на свой вопрос, то свяжитесь с нами:

Позвоните нам по телефону:+7 (812) 401-66-31 (многоканальный) или+7 (800) 333-56-06 (бесплатный по России)
Наши менеджеры готовы ответить
на все интересующие Вас вопросы!

Нужна консультация специалиста?

Закажите звонок

Наши специалисты перезвонят и помогут!

Компенсаторы для стальных труб – дополнительная информация

Сведения о производителе KAN-therm

с центральным офисом в Белостоке является признанным в России, Польше и Европе в целом производителем и поставщиком современных решений и инсталляционных систем KAN-therm. С момента основания в 1990 году KAN основывала свой бизнес на мощном фундаменте, взяв за основу: профессионализм, качество и стратегию инновационного развития. Сегодня в группе KAN трудится свыше 700 сотрудников, имеется сеть филиалов в Польше, а также представительства в России, Украине, Беларуси, Германии и Венгрии. Продукты с брендом KAN-therm экспортируются уже более чем в 60 стран мира, а дистрибьюторская сеть охватывает всю Европу, значительную часть Азии и Африки.

Система KAN-therm – это оптимальная, укомплектованная инсталляционная мультисистема, включающая в себя самые современные взаимно дополняющие технические решения в области инженерного обеспечения систем водоснабжения и отопления, а также технологического оборудования.

Это идеальная реализация идеи универсальной системы, в которую заложен многолетний опыт конструкторов KAN, а также строгий контроль качества сырья и готовой продукции, наконец – это гибкое отношение к потребностям рынка в соответствии с требованиями современного строительства.

С какими средами могут работать компенсаторы?

При выборе оборудования учитывается специфика транспортируемого продукта. Она определяет материал, используемый при изготовлении сильфона и соединительных элементов.

Выделяют три типа компенсаторов.

  • Для транспортировки газа и агрессивных сред. Устройства, устойчивые к высоким температурам, кислотам и щелочам. Они используются на профильных предприятиях, не подвержены окислению и структурной деградации. При производстве сильфонов задействуются стали INCOLOY 825 и ХН46МДТГСЮ.
  • Для транспортировки пара. Компенсаторы изготавливаются из сплава 12Х18Н10Т, легированного хромом, никелем и титаном. Изделия устойчивы к температурной деформации, имеют значительный ресурс.
  • Для транспортировки нефтепродуктов и морской воды. Коррозионностойкая продукция, производимая из стали 12Х18Н10Т и ХН46МДТГСЮ.

Для сетей, транспортирующих выхлопные газы, предусмотрены особые компенсаторы. Они изготавливаются из стали AISI 32, востребованы при эксплуатации техники, оснащенной ДВС.

Основные достоинства

Перечень достоинств такого простого изделия на удивление оказывается достаточно широким, перечислим основные:

  • Конструкция компенсатора проста, понятна и эффективна. В зависимости от количества гофр или сильфонов, компенсирующая способность устройства может быть достаточно большой.
  • Высокий уровень надежности позволяет применять сильфонные компенсаторы в самых разных трубопроводных системах, работать с большим давлением, с агрессивными средами, с повышенными и пониженными температурами.
  • Осевые сильфонные компенсаторы относятся к классу не ремонтируемых изделий, они не нуждаются в обслуживании, при этом срок работы устройства достаточно большой, обычно это 20-30 лет, в зависимости от запаса хода.

  • Крепление изделий позволяет добиться отличного уровня герметичности, причем при использовании как фланцевого соединения, так и патрубков под приварку.
  • Монтаж осевого сильфонного компенсатора на трубопровод не представляет никаких проблем.
  • Стоимость устройств можно считать доступной, даже если откинуть все самые дешевые и дорогие предложения рынка.

В настоящее время компенсаторы осевого типа достаточно востребованы, чтобы их производили на всех заводах сильфонной промышленности.

Компенсаторы на трубопроводах из полипропилена

Композитные материалы и пластики все более активно входят в жизнь в части использования их на трубопроводах

Хотя коэффициент линейного теплового расширения пластиков заметно ниже, чем у металла, компенсировать тепловые деформации не менее важно. Вибрационные нагрузки для трубопроводов из таких материалов также крайне нежелательны

Предохраняющее устройство, имеющее вид петли для трубопроводов из полипропилена представляется крайне простой конструкцией, что позволяет легко монтировать в отопительную сеть. Такие изделия широко применяются по назначению для трубопроводов всех видов.

Применяя такие предохранители, исключают негативное влияние гидроударов, а также резкого повышения температуры (системы отопления). Таким образом, их можно рассматривать как предохранительные устройства, обеспечивающие целостность системы отопления или горячего водоснабжения.

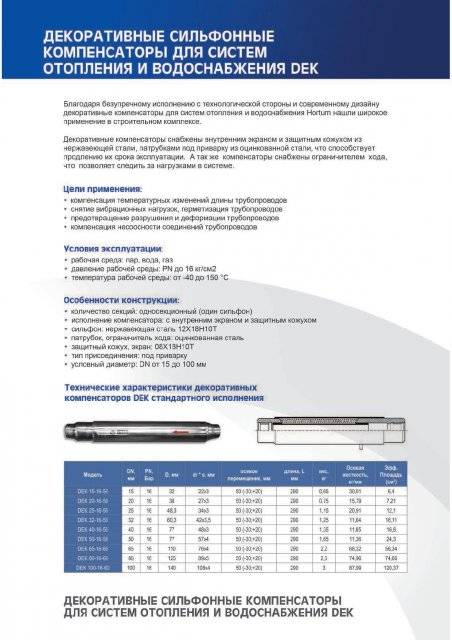

Технические характеристики

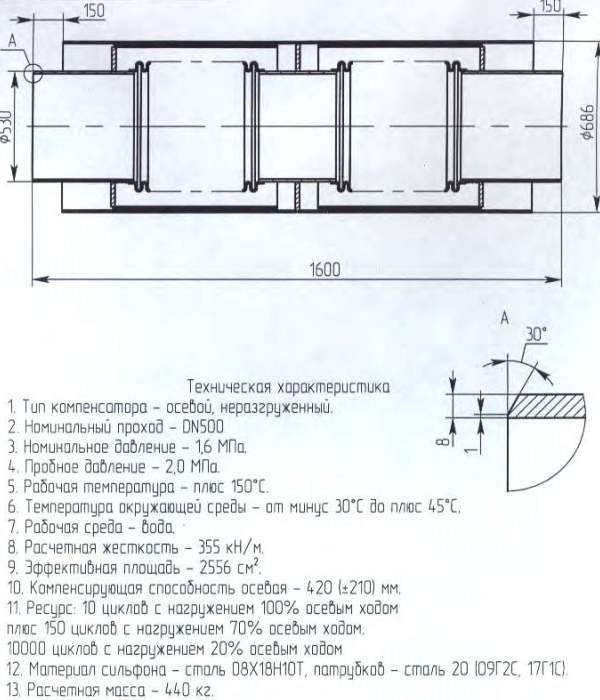

Для того чтобы понять какой тип конструкции необходим, инженеры проводят расчет компенсатора, в котором учитывают все требования предъявляемые к нему.Эскиз сильфонного компенсационного устройства (СКУ) с тепловой изоляцией из пенополиуретана (ППУ)

Основными данными для расчета служат:

  • Dn – условный диаметр (проход) компенсатора;
  • Pn – давление в трубопроводе;
  • характеристики рабочей среды – ее тип, ее агрегатное состояние, взрывоопасность, ее температура и скорость движения, примеси;
  • характеристики окружающей среды – температура, сейсмичность;
  • компенсирующая способность компенсатора – числовое значение, указываемое в миллиметрах или градусах, в зависимости от ее типа (осевая, сдвиговая, угловая);
  • тип присоединения к трубопроводу – патрубки, фланцы, их материалы, ГОСТ;
  • требования к конструкции – внутренний экран (гильза), защитный или транспортировочный кожух, предварительное растяжение/сжатие, заданная строительная длинна;
  • ресурс – срок службы, количество циклов работы;
  • дополнительные требования – северное исполнение, если устройству предстоит работать в условиях холода.

По эскизам разрабатывается техническая документация, которая выпускается к каждому устройству.

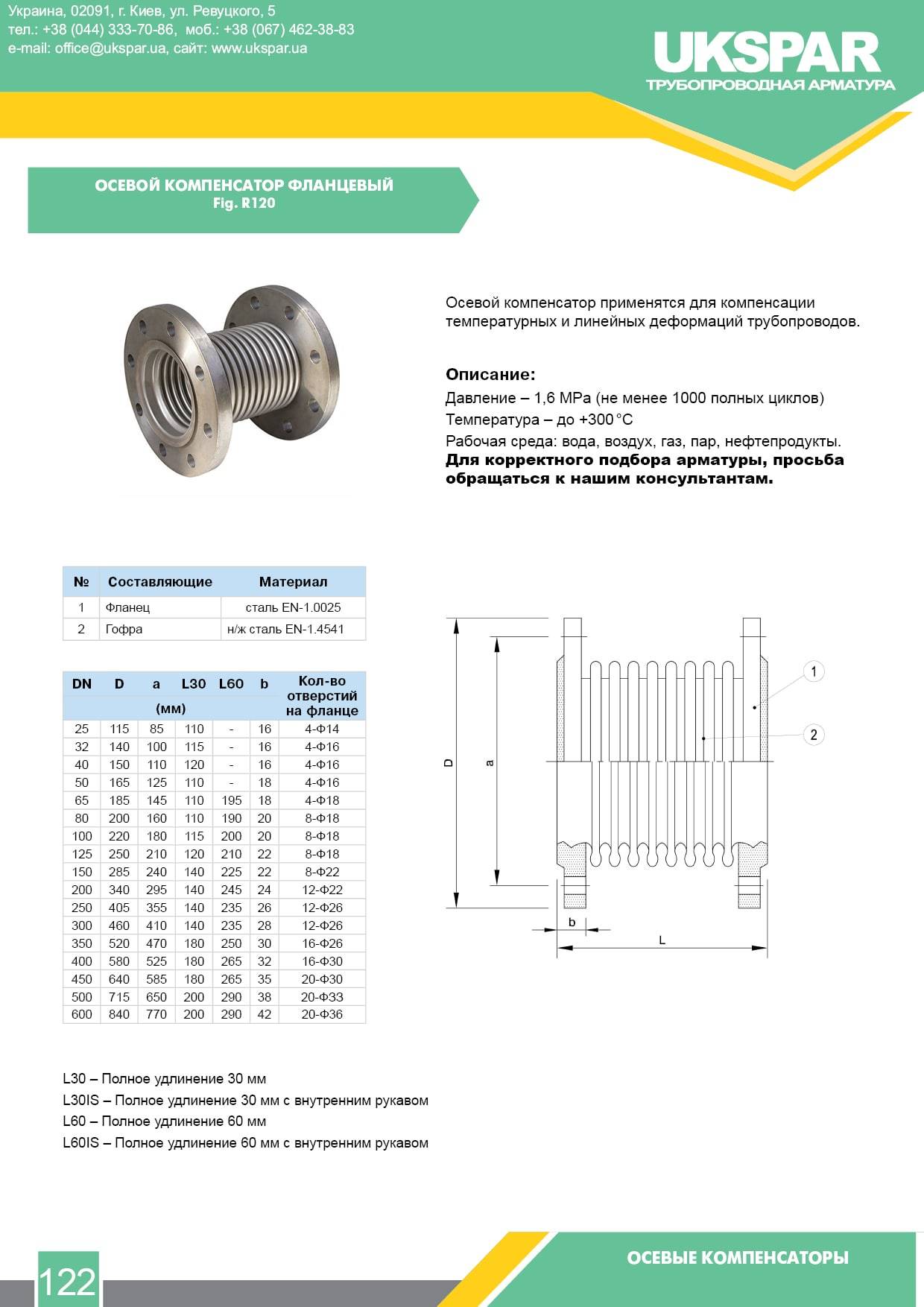

Устройство сильфонного компенсатора

Выполненная в виде гофры основа способна изменять геометрические размеры, за счет этого и работает сильфонный компенсатор. Для улучшения эксплуатационных характеристик гофру выполняют из нескольких слоев нержавеющей стали. Снаружи такая система может быть закрыта защитным чехлом (кожухом). Сильфонные компенсаторы, имеющие корпус, чаще всего применяют при монтаже подземных трубопроводов.

Гофра с двух сторон через уплотнительные кольца соединена с патрубками. Они стыкуются с трубой главной магистрали посредством приваривания и реже – соединением фланцев. В качестве модернизации устройства и адаптации его работы в различных условиях при изготовлении сильфонного компенсатора устанавливают различные ограничители. Их назначение заключается в обеспечении целостности устройства при возрастании амплитуды деформации, превышающей предельное значение.

Сильфонные компенсаторы

Эти устройства герметичны, способны функционировать в жестких температурных условиях, выдерживают перепады давления, стойки к агрессивным средам. Состоят из защитной арматуры, соединительных элементов и из одного (или нескольких) сильфонов.

Сильфон – многослойная гофрированная поверхность. Может служить изолятором от вибраций для работающего оборудования. Сохраняет целостность при циклических поперечных, осевых, изгибающих нагрузках или их комбинациях.

Область применения сильфонных устройств: атомная, авиационная, военная промышленность; автомобиле- и судостроение; газовые, нефтяные магистрали; тепло- и водоснабжение.

Порядок установки

Монтаж сильфонных компенсаторов осуществляется на прямолинейных отрезках трубопровода. Устройства ограничиваются неподвижными опорами. Между двумя опорами устанавливается только один компенсатор, который приваривается к трубопроводу. Расстояние между опорой и компенсатором не должно быть большим, чем длина 4 диаметров трубопровода. Устройства сильфонного типа можно применять в районах с температурой не ниже -40˚С. Допустимо содержание хлоридов в сетевой воде в количестве 200 мг/кг. Направление потока среды указывается стрелкой на корпусе изделия.

Последовательность действий при монтаже будет такой:

  1. Компенсатор осматривают перед монтажом на предмет выявления возможных повреждений при транспортировке.
  2. Строповку осуществляют за патрубки. Заводской консервант смывают горячей водой или счищают.
  3. В сопроводительных документах указывается факт предварительной растяжки (или ее отсутствие). При необходимости выполнить растяжку, ее выполняют на длину установочного расстояния.
  4. Участки трубы, прилегающие к компенсатору, крепят в неподвижных опорах таким образом, чтобы монтажная длина компенсатора равнялась расстоянию между концами труб.
  5. После проверяют соосность патрубков (отклонение не более 2 мм), параллельность трубы и патрубка (отклонение не более 3 мм).
  6. Затем стыкуют подсоединяемое устройство с другим концом трубы. Транспортные ограничители убирают по окончании монтажных работ.
  7. Кожух компенсатора сдвигают и приваривают один из патрубков к трубе.
  8. Перед сварочной операцией сильфон накрывают полотном асбеста, чтобы брызги металла не повредили монтируемое устройство.
  9. При установке нельзя допускать нагрузок на изгиб и скручивание относительно продольного направления детали. Запрещается использовать компенсатор при его провисании от веса трубопровода.
  10. Температура воздуха (на момент закрепления) и расстояние между концами труб фиксируется документально (актом).

Сильфонные компенсаторы гасят вибрации, нивелируют несоосность труб при монтаже, герметизируют соединения, выполняют компенсацию теплового расширения трубопровода.

Для чего служат компенсаторы

Возможные объемы нагрузки следует рассчитать, разрабатывая проект теплотрассы и водопровода. Соблюдая правила, можно монтировать элементы, способные компенсировать изменения труб.

Устройства для компенсации бывают из разных материалов, необходимо выбирать подходящий материал для данной системы. Правильно принятое решение в отношении компенсаторов повысит срок эксплуатации системы без аварий. Компенсаторы, как и трубы, бывают из разных материалов: стальные, пластиковые.

Современные системы водоснабжения прокладывают в основном из полипропиленового материала, который подвержен высокой линейной деформации при температурном расширении. Трубы из данного материала всегда оснащают компенсаторами.

Устройства монтируют:

  • во время прокладки водопроводной системы.
  • во время монтажа теплого пола.
  • в канализационной системе.
  • в отопительной системе, в водопроводе с горячей водой.

Чем грозит расширение труб

Если не учитывать возможность расширения труб во время повышения температуры, то во время нагрева элементы трубопровода уходят в стороны и становятся не прямые, а в виде волн. Это влечет повышение уровня шумов во время протекания жидкости.

  • К разрушению крепежных опор.
  • К тому, что снижается пропускная способность, потому что воздух скапливается в верхних частях трубопровода.
  • К падению у отопительных радиаторов температуры.
  • В участках с изгибами появляются трещины, что влечет к протечкам.

Применяя устройства, обеспечивается:

  1. Бесперебойная работы системы в течение долгого времени.
  2. Поддержание в трубах во время его изменений.
  3. Гидроударная защита.
  4. Исключение деформации во время перепадов температуры.

Преимущества и особенности обслуживания

Главными достоинствами сильфонных компенсаторов считается их длительный срок эксплуатации, а также высокая надежность. К тому же, монтаж всей конструкции – весьма несложная процедура для профессионалов. Также данный узел практически не нуждается в обслуживании. Качественная и эффективная работа, множество доступных конфигураций и типов исполнения, а также небольшие габариты – всё это делает сильфонные компенсаторы в разы привлекательнее, чем стандартные сальниковые устройства. Вдобавок ко всему, вследствие того, что подобные изделия отличаются простотой конструкции и не имеют жестких эксплуатационных требований, в большинстве случаев сильфоны можно производить в соответствии с индивидуальными заказами.

Данные детали устанавливают в любой необходимой точке, по всей длине трубопровода. При этом способ прокладки трубопровода здесь не имеет абсолютно никакого значения. Расстояние до неподвижной опоры, в идеале, должно составлять от 2Ду до 4Ду. Для обслуживания сильфонного компенсатора не требуется много времени или средств. Достаточно просто регулярно осматривать устройство на предмет наличия в нем грязи, коррозии, механических повреждений, и в случае необходимости – выполнять его очистку. К тому же, процесс монтажа сильфонного компенсатора совершенно не требует дополнительного строительства каких-либо специальных к амер.

Компенсаторы для трубопровода

Суммарная деформация магистрали зависит от ее длины. Для производственных объектов она может составлять несколько сантиметров, и это существенный показатель, который не может быть компенсирован за счет изгибов труб. На прямолинейных участках устанавливают специальные компенсаторы, позволяющие гасить нагрузки от различных видов деформации.

Все компенсаторы подразделяются на несколько видов, отличающихся по своему устройству и, как следствие, техническим характеристикам. Компенсаторы, основа которых выполнена из металла, считаются более долговечными. Это конструкции сильфонного и линзового типов. Если сильфонный компенсатор достаточно легко себе представить в виде обычной гофры, то для понимания принципа действия линзового компенсатора желательно рассмотреть его сечение на чертеже.

Как производится монтаж компенсационных узлов для труб

Для корректной работы по монтажу компенсационных узлов следует соблюдать ряд инструкций:

  1. Перед началом сваривания поверх полипропиленовых труб нужно постелить асбестовую ткань – она защитит материал от металлических искр.
  2. Установка узлов производится на прямых отрезках водопроводной разводки.
  3. Проверка качества и исправности компенсатора перед монтажом позволит в дальнейшем избежать проблем с водопроводом и обеспечит герметичность системы.
  4. Для каждого конкретного типа компенсационных устройств предусмотрена особая технология монтажа. Поэтому нельзя всегда использовать один и тот же способ. Мастера довольно часто пользуются сварочным методом, а также «американкой», то есть креплением компенсатора на разъемных фитингах из полипропилена с металлической резьбой.

В целом процесс монтажа компенсационного узла состоит из таких этапов, как предварительная подготовка, планировка и расчет мест крепления всех конструкционных элементов системы, разметка и нарезка труб, а также финишная сварка.

Чтобы сварка была максимально качественной, лучше пользоваться профессиональным паяльником с большой мощностью. Также обязательно нужно тщательно зачистить торцевые части труб, до получения гладкой поверхности. Использовать паяльник можно после нагрева его до 260 ℃, когда погаснет индикатор на устройстве.

Установив на сварочный аппарат насадки, соответствующие диаметру труб и узлов, изделия нагревают до нужной температуры, чтобы края начали оплавляться, а затем плотно прижимают их друг к другу, чтобы полипропилен схватился и остыл. На время застывания детали жестко фиксируют и не перемещают, чтобы получить герметичные швы. Если речь идет о стыковке полипропиленовых гибких деталей и металлических труб, оптимальными методами соединения будут резьбовое и наплавление.

https://youtube.com/watch?v=ihOAusdlhZo

Если все работы по монтажу компенсаторных устройств для полипропиленовых труб выполнены грамотно, то соединение будет герметичным, а внутри трубопровода будут гаситься вихревые потоки, а также поглощаться процессы линейного расширения при подаче горячей воды в водопроводе или системе отопления.

Основные достоинства

Сильфонный компенсатор для газопровода является самым простым и доступным элементом в системе компенсации нагрузок на трубопровод. Он создает базовую компенсирующую способность, устраняя внутренние и внешние негативные силы воздействия на систему. Разрушение газопроводов, использующих сильфонные компенсаторы, происходит в разы реже.

При этом газовые компенсаторы имеют широкий спектр характеристик, позволяющий использовать их повсеместно. Они работают, как с малым давлением, так и в системах с вакуумом. Температурный диапазон включает, как сверх низкие температуры, так и запредельно высокие. В зависимости от трубопровода, изделие может быть выполнено с разным диаметром.

Газовые сильфонные компенсаторы очень эффективно устраняют вибрации, но что еще очень важно — они значительно снижают уровень шума от рабочей системы. Монтаж устройств на трубопровод не представляет никаких трудностей

Главное соблюдать правила безопасности, которые действуют на конкретном объекте, а так же изучить документацию, которую производители поставляют вместе с оборудованием. Необходимо установить компенсатор соосно и закрепить. Не допускается деформация сильфона, его повреждения. Если компенсатор был поврежден, он уже не ремонтируется

Монтаж устройств на трубопровод не представляет никаких трудностей. Главное соблюдать правила безопасности, которые действуют на конкретном объекте, а так же изучить документацию, которую производители поставляют вместе с оборудованием. Необходимо установить компенсатор соосно и закрепить. Не допускается деформация сильфона, его повреждения. Если компенсатор был поврежден, он уже не ремонтируется.

Основные плюсы этих устройств заключаются в их большой надежности и долговечности, даже вне внимания человека и без какого-либо обслуживания. (Газовые компенсаторы КСГ относятся к классу не ремонтируемых устройств.) Запас хода сильфонных компенсаторов для газа позволяет им бесперебойно работать несколько десятков лет. При этом за все время эксплуатации они создают надежный уровень герметизации, который так необходим газовым трубопроводам под давлением.

Такие качества, присущие газовым сильфонным компенсаторам (КСГ), делают их незаменимыми элементами любого газового трубопровода, эксплуатируемого в трудных условиях.

Источник

Общие сведения

Сильфонные компенсаторы для трубопроводов с рабочей средой — газ, часто называют газовыми. (Чаще всего встречается аббревиатура КСГ — компенсатор сильфонный газовый). Используются эти устройства на трубопроводных магистралях с целью:

  • компенсации температурных расширений трубопроводной системы, вдоль ее оси (в некоторой степени устройство работает также с угловыми и сдвиговыми деформациями);
  • для поглощения вибраций газового трубопровода или силового агрегата, возникающих как из-за движения рабочей среды, так и из-за внешних факторов.

Газовые компенсаторы устанавливают на трубопроводы с газом, на выхлопные системы, на насосные станции и дизельные агрегаты с большой вибрацией, на печные установки, работающие с вакуумом

Правильно смонтированный компенсатор позволяет достичь необходимого уровня герметизации, что важно для трубопроводов с большим давлением и с опасной рабочей средой

Рабочей средой, с которой работает подобное устройство, может быть:

  • обычный воздух;
  • пар;
  • природный газ;
  • выхлопные газы;
  • газовый конденсат;
  • жидкий и газообразный хладон;
  • аммиак в виде газа или жидкости;
  • аргон;
  • другие газообразные и агрессивные среды.

Проведение монтажных работ

Установка сильфонных компенсаторов проходит в несколько этапов.

  • Визуальная проверка. Мастер осматривает изделие на предмет дефектов. Продукция должна поставляться в заводской упаковке, сопровождаться паспортами качества и сертификатами соответствия. На поверхности оборудования не допустимы сколы, трещины и вмятины.
  • Сопоставление характеристик. Параметры компенсатора сверяются с требованиями проектной документации. Запрещено применение устройств, не подходящих по давлению, диаметру или длине. Такое оборудование будет работать с нарушениями, быстро выйдет из строя.
  • Проверка рабочих условий. Специалист проверяет целостность и правильность установки опор. Соединяемые трубы проверяются на предмет соосности.
  • Установка устройства. Компенсатор крепится посредством прихваток либо резьбовых соединений. Перед окончательной фиксацией выполняется контрольный осмотр узла.
  • Закрепление. Соединительные части оборудования обвариваются либо протягиваются. В первом случае используются защитные кожухи, предотвращающие попадание раскаленных брызг на сильфон. Для протяжки резьбовых соединений используется ключ. Мастер прикладывает соразмерные усилия, соблюдает последовательность фиксации элементов.

Герметичность узлов проверяется при пуске сети. Обнаруженные подтеки и запотевания подлежат устранению.

Рекомендации монтажникам:

неиспользуемые компенсаторы хранятся в профильном помещении, они удалены от сварочного оборудования, находятся в ненагруженном состоянии;
контакт изделий и агрессивных сред недопустим;
при перемещении компенсаторов в рамках площадки соблюдается осторожность, контакт с острыми и раскаленными предметами приведет к повреждению гофры и сопряженных с ней элементов;
фиксация компенсаторов при погрузке краном осуществляется посредством патрубков;
соединяемые трубы очищаются от загрязнений, на них не должны присутствовать окалина, грунт, биологические материалы;
теплоизоляция оборачивается крафт-бумагой либо тонкими металлическими листами, для фиксации обшивки используются стяжки;
при проведении сварочных работ сильфон накрывается асбестовой тканью;
монтаж проводится при температуре не ниже -30 градусов;
для фиксации узла используются опоры ОН-1 или ОН-2;
компенсатор не должен прогибаться под весом трубопровода.

Число специалистов, участвующих в монтаже, зависит от сложности поставленных задач, параметров объекта, внешних факторов.

Предельные допуски:

  • соосность патрубков – 2 мм;
  • параллельность торцов патрубков в соединяемых трубах – 3 мм;
  • сварочный зазор между трубой и соединительным патрубком – 2 мм.

Нарушение допусков снизит эксплуатационные показатели узла, повысит риск аварийных ситуаций.

По завершении испытаний измеряется длина компенсатора. Увеличение параметра более чем на 15% свидетельствует об ошибках, допущенных при монтаже. В данном случае проверяется правильность расположения опор, выполняется замена устройства.

Разновидности

На практике лучше всего проявили себя следующие разновидности:

Сильфонные компенсаторы для полипропилена (ППР). Их применяют при монтаже обогревательной и водоподающей сети из ППР материалов. Условный диметр сильфонных видов от 1,5 до 5см. Тип соединения сильфонных разновидностей – муфтовый, а кожух из алюминия. Внутренний экран у них сделан из нержавеющей стали. Температура рабочей среды до ста пятнадцати градусов, давление до 16 бар. Рабочая среда для сильфонного варианта это питьевая вода, воздух, пар.

Сдвиговые. Они предназначаются для компенсирования передвижения в двух направлениях. Конструктивные особенности в данной ситуации – это одна или две сильфонные гофры. Ее производят из нержавейки и крепят арматурами-соединителями.

Поворотные.Применяются для нивелирования линейного увеличения в области поворота магистрали и служат для фиксации поворота. Чаще всего их берут, чтобы поменять направление системы на девяносто градусов.

  • Универсальные. Они наделены тремя вариантами рабочих ходов. Ставят их там, где нужно проложить короткую сеть, или в месте, ограниченном для установки сильфонного вида.
  • Фланцевые. Эти резиновые детали ставят в таком месте, где есть необходимость пригасить волну удара от резкого увеличения среднего рабочего давления. Также ими сглаживают осевые неточности трубопровода.
  • Устройство в форме петли.
  • Змеевики
  • Осевые сильфонные механизмы
  • Фланцевые устройства, изготавливаемые из мягкого материала

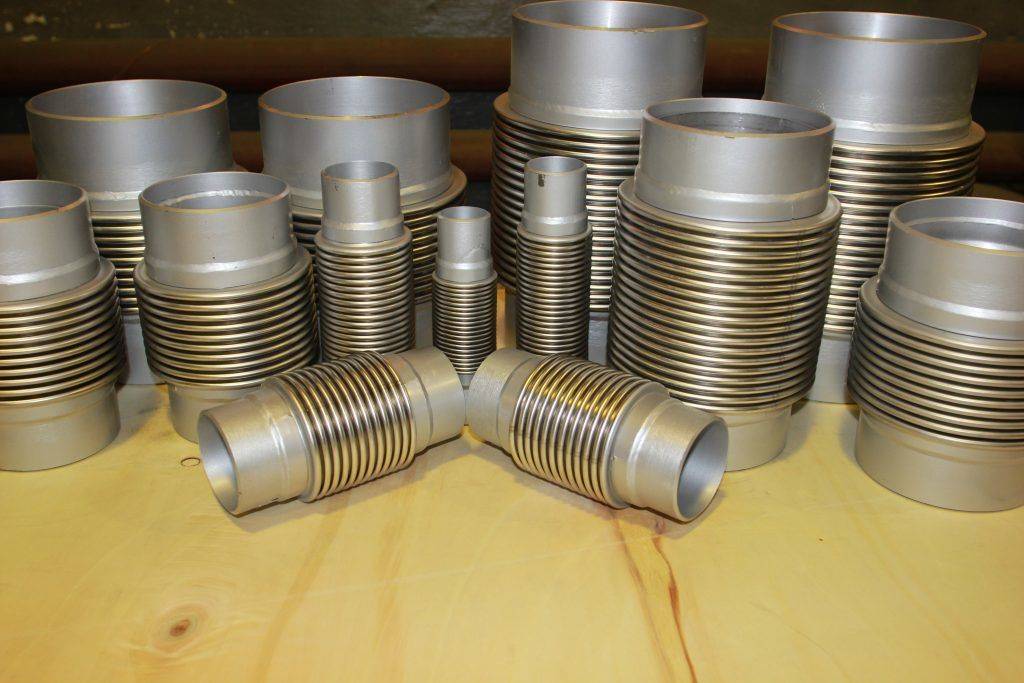

  • Сильфонные
  • Универсальные, которые эффективны для смещения в осевом, угловом и поперечном направлениях. Их рекомендуют для установки на небольшой ветке магистрали, имеющей ответвления

Производители предлагают различные устройства, которые отличаются отменным качеством. Но, компенсационная петля в системе отопления, выполненная своими руками, так же прекрасно справляется с возложенными на нее функциями.

Своими руками выполнить такое устройство не сложно. Компенсационную петлю можно сделать за короткий срок. Эта важная деталь, скрепленная грамотно, становиться гарантией безупречной работы отопления или горячего водоснабжения.

Несложное оснащение компенсационной петлей, выполненное своими руками, увеличит рабочий ресурс коммуникационных сетей до полувека.

Особенности работы и область применения

Сильфонные компенсаторы в процессе использования могут деформироваться. Существует несколько наиболее частых видов деформации:

Областей, в которых востребованы сильфонные компенсаторы, довольно много, и главными сферами для их применения являются:

  • системы отопления в различных производственных помещениях, а также жилых домах;
  • объекты, связанные с газо- или нефтедобывающими отраслями;
  • всевозможные сферы строительства;
  • промышленность, в частности химическая, пищевая и энергетическая;
  • заводы и различные фабрики, производящие автомобили и другие сложные конструкции;
  • атомная сфера, а также криогенная техника;
  • комплексы военной промышленности.

Компенсаторы и изолирующие соединения

Компенсаторы – это вид гибких устройств, задача которых предохранить систему газопровода и установленную в них арматуру от появляющегося напряжения и деформаций. Изделия способны к растяжению и высокой гибкости. За счет такой характеристики они берут на себя долю компенсации, выполняя основную свою функцию – гашение деформаций и обеспечение герметичности соединения двух концов трубопровода.

Виды компенсаторов:

Компенсируя все движения трубопровода и сохраняя систему в целостности, данные устройства являются обязательными к установке на разделенных участках газопровода. Сопутствующими элементами являются изолирующие соединения. Они представляют собой часть общей системы газораспределения. Используются в местах разъединения участков трубопровода, который может находиться под воздействием ЭХЗ. За счет герметизации участка общей системы газопровода удается добиться бесперебойного движения газа внутри магистрали и исключить разного рода утечки или появления блуждающего тока внутри газового оборудования, котла или трубопровода.

Место установки компенсаторов и изолирующих соединений:

  • наземный газопровод;
  • подземная магистраль (в колодцах с арматурой);
  • на цокольных вводах газопроводов в здания.

Использование компенсаторов является обязательным мероприятием. Данный элемент общей системы газопровода снижает деформации труб при появлении внутреннего напряжения, за счет чего увеличивается срок эксплуатации магистрали.

Изолирующие соединения устанавливаются на стоянках, выводах и вводах ГРП, ГРПШ, а также перед ГРУ. Они применяются для защиты трубопровода от блуждающего тока. Наибольшим спросом пользуются изолирующие фланцевые соединения.

Источник

Назначение резиновых фланцевых компенсаторов

Эластичный виброкомпенсатор резиновый – предохранительный элемент, который за счет растяжения, смещения воспринимает на себя и гасит сильную вибрацию, гидравлические удары, шумы, повышает безопасность систем, снижает нагрузку на чувствительные компоненты. Изделия востребованы при комплектации:

  • трубопроводов, транспортирующих газообразные и жидкие среды;
  • насосных установок;
  • охлаждающих кулеров;
  • воздушных компрессоров;
  • радиаторов;
  • вентиляционных и кондиционирующих устройств.

Гибкая вставка резиновая характеризуется как неприхотливое, надежное устройство с продолжительным сроком службы. Недорогое изделие с простым конструктивом составляет достойную конкуренцию более дорогостоящим устройствам схожего функционала. Встраивание антивибрационных резиновых компенсаторов обеспечивает герметичное соединение элементов трубопровода или технологического оборудования, позволяет выровнять несоосность деталей одной системы.

Недорогие эластичные устройства, практически, не имеют ограничений по применению. Они используются при комплектации трубопроводов и технологических установок, обслуживающих сложные металлургические производства, предприятия перерабатывающей, химической отрасли, для коммунальной сферы. Допускается установка эластичных компенсаторов фланцевых и муфтовых в системы, эксплуатируемые при температуре от –10 до +110 градусов Цельсия, транспортирующие:

  • горячую и холодную воду, в том числе техническую;
  • отходы производств;
  • эфирные вещества;
  • растворы солей;
  • слабоагрессивные жидкости.

Многоцелевая вибровставка резиновая представляет собой конструкцию из эластичных элементов и пружинных фиксаторов. Гибкие части состоят из внешней оболочки и внутреннего слоя из неопрена EPDM или NBR, которые стабилизированы нейлоновым шинным каркасом. Жаростойкая вспененная резина из категории синтетических резин обладает отличными рабочими характеристиками, превосходит по прочности натуральную и хлорпреновую резину.

Расчеты для компенсаторов

Отсутствие стандартов ГОСТ на П-образные устройства иногда существенно усложняют задачу планирования проекта, поэтому необходим предварительный расчет п-образного компенсатора. Прежде всего, необходимо отталкиваться от нужд проекта. Учитываются размеры трубопровода, его диаметр, максимальное давление и величина предполагаемого смещения.

При расчете параметров следует учитывать следующие ограничения и условия:

  • в качестве материала для трубопровода используется сталь;
  • компенсаторы рассчитаны как на водную, так и на газообразную среду;
  • максимальное давление носителя не превышает 1,6 атмосфер;
  • компенсатор должен иметь правильную форму в виде буквы «П»;
  • монтируется только на горизонтальных участках;
  • исключено воздействие ветра.

Следует понимать, что приведенные параметры считаются идеальными. В реальных же условиях удается соблюдать всего лишь пару пунктов. Когда речь заходит о температуре среды, необходимо ее значение взять по максимуму, а температуру окружающего воздуха принять минимальной.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
