Изготовление шибера для воздуховода своими руками

Что это такое и для чего он нужен

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

• Выдвижная. Двигается в одной плоскости вперед-назад.
• Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Естественная вытяжная вентиляция

Вытяжная система может входить в комплекс, отвечающий за естественную циркуляцию воздуха. Процесс обмена масс в нем основан на разнице внешних и внутренних параметров температуры, давления, работает от порывов ветра. Все эти физические явления — двигатели циркуляции. Влияние погоды на функционирование является недостатком подобных конструкций. Так летом воздухообмен отсутствует. Ведь в помещениях и на улице температура одинакова. В зимний же период возникает большая разница этих показателей. Снаружи приходит холодный воздух, обогрев которого нагружает отопление с большими затратами.

КПД можно увеличить, открывая форточки, делая зазоры под дверьми. В жилых зданиях каналы воздуховодов располагаются на кухнях и в ванных комнатах. В основном естественная вытяжная вентиляция практически неуправляема. Нужно отметить множество «плюсов» у таких систем. Но недостатки могут создать трудности для эксплуатации, в ходе которой уже ничего нельзя будет изменить. Однако, естественное вентилирование может быть оптимизировано. При недостатке тяги в ряде точек размещают вентиляторы и клапаны в каналах, предотвращающие уход масс не на улицу, а к соседям.

Конструкция шибера

В зависимости от конструкции прямоугольный или круглый шибер может быть:

• выдвижным;
• поворотным.

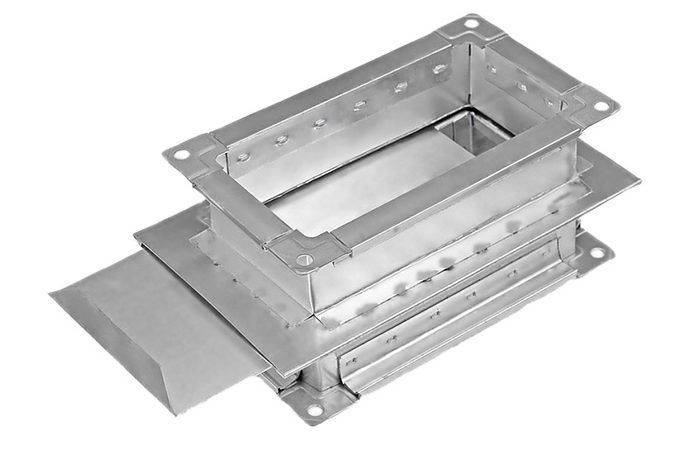

Шибер прямоугольный выдвижной

Выдвижное устройство оптимально подходит для дымоходов, изготовленных из кирпича или стали. Такая форма конструкции позволяет:

• проходить воздуху с минимальными потерями;
• достигать максимальной герметичности;
• без помех прочищать дымоход.

Поворотная конструкция функционирует за счет металлической пластины, вращающейся на прутке вокруг своей оси.

Поворотный шибер круглый является менее надежным, так как не позволяет достичь нормального уровня герметизации.

Шибер круглый поворотный

Поэтому устанавливать такое устройство рекомендуется только в тех случаях, когда монтаж выдвижного шибера не возможен в силу конструкции дымоходного канала.

Изготовление шибера своими руками

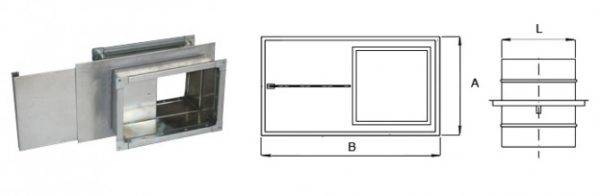

Чертеж шибера

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Частые ошибки и проблемы при установке

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.

• Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
• Установка чугунной детали в металлический дымоход (чугун много весит);
• Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
• Установка шибера с негладкой поверхностью;
• Установка задвижки без отверстия для выпуска угарного газа;
• Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Особенности монтажа

Вентиляционные клапаны зачастую устанавливают возле выхода вентилятора. При целостном монтаже и задвижки и вентилятора образуется конструкция, которую еще называют пусковым шибером. В данном случае предназначение заслона – предотвратить возможное перегревание вентиляционного двигателя. Так, запускать вентилятор необходимо только при пребывании клапана в закрытом положении для снижения нагрузки на электродвигатель.

Установка с применением фланцевых соединений более характерна для прямоугольных шиберов. Сам по себе монтаж такого вида не очень сложный, однако требует соблюдения всех необходимых условий:

• Располагать шибер только горизонтально.
• Обязательно проводить герметизацию фланцевых соединений.
• Фланцевые крепежи должны быть способными выдержать температурный режим вентиляционной системы.

Обычные круглые шиберы достаточно легко помещаются в трубы вентиляционной системы – их можно установить даже в раструбе. В данном случае не применяются никакие дополнительные фиксаторы. В то же время, при таком способе установки необходимо пользоваться герметиком для герметизации стыковочных швов.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой (задвижкой) называют устройство запорного типа, которое перекрывает дымоходный канал.

Чаще всего его устанавливают в верхней части основания дымоотводного канала, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

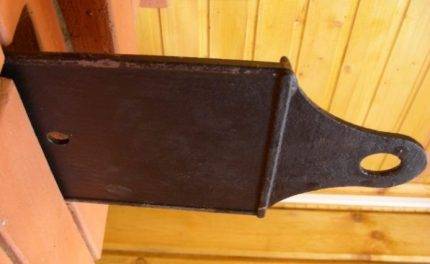

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном устройстве кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов. Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Забитый дымоход требует постоянной чистки.

Для чего в вентиляцию ставят шиберы

Шиберные задвижки устанавливают на приточно-вытяжные вентсистемы канального типа любого назначения – как бытового, так и промышленного. Они помогают регулировать интенсивность работы вентиляционных систем, защищают дом от попадания холодного воздуха из вентканала зимой. Пользователь в любой момент можно перекрыть подачу воздуха из вентиляционной шахты или открыть заслонку и увеличить воздухообмен. Хотя эффективность работы воздуховода напрямую не зависит от формы и модели шиберной задвижки, подбирать элемент следует с учетом его конструктивных особенностей. Из-за простого устройства запорной арматуры конструктивные отличия разных моделей незначительные.

Поворотный дроссельный

поворотный дроссельный шибер

Поворотные задвижки не так широко распространены по сравнению с предыдущим вариантом. Функционирование основано на пруте, который расположен в центре. На нём устанавливается металлический лист с вращением вокруг собственной оси. За счёт этого пространство регулируется, перекрывается при необходимости.

Это простая конструкция, которую без проблем можно изготовить собственными силами. Но движущаяся часть механизма не может похвастаться высокой надёжностью. Требуется периодическая замена, связанная с дополнительными тратами.

схема шибера

Для установки применяют раструбный и фланцевый метод. Различия кроются в элементах для крепления, которые становятся актуальными в каждом случае.

Принцип работы

При движении пластины внутри приспособления происходит уменьшение или увеличение пропускной способности канала. Чем сильнее отодвинута заслонка в трубе, тем скорее отводится дым, и ускоряется горение топлива в печном очаге. Полное перекрытие отверстия в дымоходе позволяет теплу оставаться в печке и работать на нагрев комнатного воздуха в течение суток.

Полностью задвигать пластину можно только в протопленном очаге, когда перестают выделяться вредные для здоровья человека вещества. Если задвижку закрыть рано, то есть опасность получения удушья членами семьи. Иногда несоблюдение этого правила приводит к смерти людей.

Модели котлов выпускают со встроенными дефлекторами, поэтому монтаж шибера не нужен. Остальные тепловые агрегаты, печи, котлы нуждаются в монтаже задвижки. Ее устанавливают в трубах вентиляции и вытяжки.

Дефлектор для дымохода (Фото: Instagram / deflector21)

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Модели шибера

Технически существуют два основных вида шиберов:

поворотный тип (дроссельная заслонка) и выдвижной горизонтальный (выдвижением пластины в дымовом канале изменяется площадь сечения). Первый — классическая заслонка дроссельного типа в виде пластины, зафиксированной в середине дымовой трубы на вращающейся оси или выходного патрубка топки камина. Выдвижной шибер чаще устанавливают горизонтально в дымоход из кирпича, но есть и модели для труб из нержавейки. В перекрывающей шиберной пластинке выпилен участок или есть отверстия, потому что в «закрытом» положении заслонка-шибер не должна перекрывать сечение дымохода полностью. Шибер, как отдельная деталь дымоходной конструкции, применяется как и в системе одностенных модульных дымоотводов, так и в двустенных.

Каминный шибер или шибер печной – довольно популярные названия среди владельцев каминов, но под этими названиями подразумевают достаточно разные приборы. «Каминный шибер» — это элемент в топке камина или на ближайшем дымоходном участке, которое регулирует процесс горения и тяги (по сути, не приспособленное для управления такими процессами). А «печной шибер» — это вариант заслонки, которая плотно перекрывает канал дымохода. Кроме этого, шибер в камине и шибер в дымоотводе – это также две разные вещи. Нужно понимать, где шибером можно попробовать отрегулировать процесс горения (частично специально перекрыть свободный вывод дымовых газов), а когда перекрывают заслонкой дымовой канал.

Что это такое и для чего он нужен?

Для размещения шибера существует несколько стандартных вариантов. Задвижка ставится в топке печки или камина. Такое расположение используется часто, т. к. является удобным для регулировки положения пластины в трубе. Устройство вставляют в трубу на высоте не больше 1 м от верха отопительного отделения на участке, который не утеплен.

Заслонку устанавливают по принципу одной трубы в другой. Так поступают в случае изготовления дымохода из металла. Стандартно в заводских системах шиберная задвижка идет в комплектации с трубами, ее установка не требует дополнительных крепежных элементов. Изделие монтируется в соответствии с инструкцией производителя.

Чтобы упростить работу отопления, устанавливают препятствия теплому потоку, для чего нужен шибер в дымоходе. Он выполняет функции:

1. Частично или полностью заслоняет проход в трубе, что дает возможность открыть выход дыму из топки или прекратить его передвижение наружу. Когда печь не горит, шабер находится в закрытом положении.
2. Задвижка регулирует тягу в трубе. Открытая пластина способствует увеличению тяги, а закрытое положение позволяет уменьшить интенсивность выхода воздуха, что экономит дрова и уголь. Воздействие на воздушный поток происходит в результате уменьшения или увеличения поперечного сечения дымохода.
3. С помощью детали изменяется интенсивность горения в топке — регулируется степень нагревания помещения.

Ответить на вопрос, что такое шибер, можно, рассмотрев его положительные стороны. Заслонка сохраняет тепло в камине или печи, при выборе правильного положения энергия топлива используется для нагрева внутреннего пространства комнаты и не уходит наружу. Экономия топлива является важным фактором для хозяев жилища. Задвижка регулирует тягу, не дает затухнуть огню в очаге.

Применение шибера в конструкции дымового канала имеет несколько минусов:

1. После установки приспособления затрудняется очистка внутреннего пространства трубы от нагара и сажи, т к. заслонка препятствует прохождению ерша.
2. Шибер быстро загрязняется и требует периодического обслуживания. Его верхняя поверхность охлаждается от подающегося наружного воздуха, а нижняя плоскость раскаляется от горячих потоков из жерла печи. Контакт 2 разных температур ведет к появлению капель конденсата, что способствует быстрому разрушению заслонки.
3. Неправильно смонтированный шибер доставляет массу неприятностей при использовании: его заклинивает, сквозь оставленные щели уходят неучтенные тепловые потоки.
4. Чтобы самостоятельно установить заслонку, требуется минимальное понимание принципа работы шибера.

Задвижка служит разное время в изменяющихся условиях эксплуатации. На срок использования без выхода из строя влияет вид материала, применяемого для корпуса и пластины. Нержавейка толщиной до 3 мм выдержит без замены 7-9 лет, чугун прослужит 12-14 лет.

Задвижка из гладкой нержавеющей стали, отполированная при изготовлении, собирает мало сажи, но со временем появляется слой. Требуется периодическая чистка приспособления, чтобы движущуюся часть не заклинило. Используют антикоррозийные смазки для обработки трущихся частей шибера.

Шибер из нержавеющей стали (Фото: Instagram / ventilyciy.dumoxod.kondicioner)

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

• В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
• На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
• Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

• Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
• На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
• Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
• И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.
