Схема и устройство внутреннего блока кондиционера: вентилятор, крыльчатка, разборка, плата

Типы кондиционеров

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах.

Центральные и крышные кондиционеры

Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Принцип работы

Использование блока силовой электроники позволяет инверторному двигателю выполнять два последовательных действия.

Сначала образуется постоянный ток за счёт сетевого переменного напряжения. Затем переменный ток необходимой частоты формируется из получившегося постоянного напряжения.

Силовой инверторный блок, как и любой другой преобразователь, имеет менее 100% КПД. При долгой беспрерывной работе на максимальной скорости кондиционер с инверторным типом двигателя потеряет около 10-15% эффективности по сравнению с устройствами другого типа.

Инверторный кондиционер после достижения указанной температуры работает в режиме сниженной мощности компрессора, а другие типы двигателей используют цикличный режим.

Неинверторный кондиционер во время начала работы испытывает максимальную нагрузку во время переходных процессов: как электромеханических, так и термодинамических.

Ротор требует полной отдачи от всех механизмов, при этом им требуется перекачать до 50% фреона в зону высокого давления из зоны низкого давления. Во время всех этих процессов холод ещё не начинает вырабатываться.

Достигнув нужных показателей, система через дросселирующее устройство выравнивает давление в верхней и нижней зонах.

Холод некоторое время используется не по назначению: идёт охлаждение компрессионного отсека, внешнего блока и т.п. В результате производительность снижается.

В чем разница работы кондиционера и сплит-системы

Многие покупатели спрашивают, какая существует разница между оконными, напольными изделиями для охлаждения помещений и системами типа сплит? Второй вариант считается более функциональным и эффективным. Любая сплит-система обладает такими преимуществами:

  • испаритель может располагаться на потолке, стене или на полу, при этом идеально подходит к любому интерьеру помещения;
  • охлаждение осуществляется быстрее за счет большей мощности;
  • очищает, увлажняет и ионизирует нагнетаемый воздух;
  • при функционировании производит довольно низкое шумовое воздействие на окружающих.

Для квартиры с большой площадью или загородного строения приобретают мультисистемы с несколькими внутренними испарителями и одним выносным блоком, что облегчает пользователям весь процесс эксплуатации. К тому же внешний вид коттеджа не портит обилие выносных блоков одинаковой конструкции, но с разным шумовым воздействием.

Устройство и принцип работы кондиционера ничем не отличаются от устройства любой сплит-системы, разница только в специфических нюансах, поэтому дать точный ответ, какая техника лучше справляется с поставленными задачами весьма непросто — каждая из них имеет свои недостатки и преимущества, которые определяют сферу их применения.

Строение кондиционеров оконного типа отличается своеобразной конструкцией — одна часть их находится внутри, а другая снаружи оконного блока. С моноблочным напольным вариантом они схожи только конструкцией, т. к. все компонента находятся внутри одного корпуса. Работающие детали — вентилятор и компрессор — издают шума больше, чем у сплит-системы, потому что у них эти компоненты находятся в отдельном блоке, расположенном снаружи помещения.

Прежде, чем сделать выбор при покупке такого изделия в свой дом, надо сделать сравнение технических характеристик самых недорогих сплит-систем с аналогичными параметрами напольного или оконного типа устройства — найдется много положительных и негативных нюансов у каждого вида, поэтому сделать окончательный вывод весьма непросто.

Как устроен принцип работы инверторного кондиционера

Особенность данного агрегата в непрерывной работе, но не на пределе возможностей, как в обычном кондиционере. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку он работает не рывками, а плавно. Плавность работы обеспечена отсутствием необходимости выключать устройство для экономии электроэнергии.

Инверторная модель будет экономичней, чем любое другое устройство, если она будет работать как минимум несколько часов без выключения. У инверторной модели есть  два блока – внешний и внутренний. В наружном установлен компрессор, система с фреоном, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

  • Лёгкий монтаж;
  • Неприхотливость в использовании;
  • Мобильность;
  • Более низкая цена.

Минусы эксплуатации:

  • Небольшая мощность — до 4 кВт;
  • Громоздкость, непрезентабельный внешний вид;
  • Меньшая эффективность работы;
  • Шум во время работы до 50 Дб;
  • Конденсат скапливается в поддоне, его нужно периодически удалять.
  • При снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

  • Умеренно тихий режим работы (до 30 Дб);
  • Мощность 7 кВт и выше;
  • Энергоэкономичность, высокий КПД;
  • Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
  • Возможность направлять воздушную струю в нужном направлении;
  • Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

  • Работают без отключения, отсутствуют перепады температуры;
  • Автоматически регулируется уровень мощности;
  • Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
  • Экономия энергопотребления составляет 20-25%;
  • Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

  • Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
  • Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
  • Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Функциональные нюансы

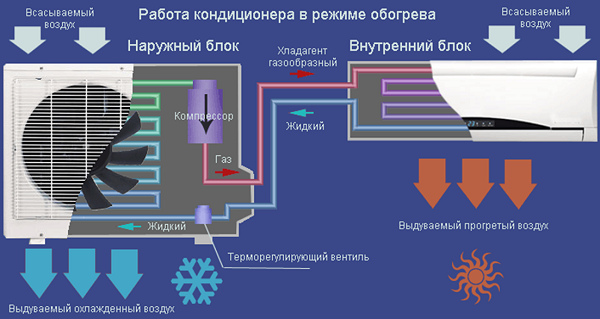

Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.

Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.

Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.

Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.

Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле; Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства; Кондиционер не размещают на одной линии с другими мощными приборами; Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения; Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии; Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами. При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками

Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Руководство по самостоятельному разбору кондиционера

Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.

Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами. Для работы будут нужны:

  • Отвертки «минусовки» и «плюсовки» разного диаметра.
  • Комплект шестигранников.
  • Тонкий паяльник.
  • Специальное дезинфицирующее средство для систем кондиционирования.
  • Щетка с вытянутыми щетинками

Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.

Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.

После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.

Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.

С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.

Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.

Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне, блока, к подробной схеме подключения.

Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.

После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.

Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.

Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы, стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.

Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.

Работа кондиционеров потолочного типа

Потолочные кондиционеры – это сплит-системы с ультратонким блоком (внутренним). При меняются там, где обычные не вписываются по соображениям эстетики или специфики помещения.

Подразделяются на:

  • кассетные – идеальные для помещений с идеальной геометрией. Обычно применяются в офисах, вентканалы пропускают над подвесным потолком, а внутренний блок идеально располагается в ячейке подвесного потолка. Не применяются при низких потолках;
  • канальные – схожие с кассетными, но имеют возможность подмешивать свежий воздух. По сути это приточно-вытяжная вентиляция. Точки рассеивания в ней необходимо располагать на одинаковой удаленности от наружного блока;
  • настенно-потолочные – применяются, в основном, в помещениях с низкими потолками, эффективны в комнатах с площадью до 80 м2 ;
  • напольно-потолочные – климатическая техника комбинированного варианта, позволяющая разместить внутренний блок на стене у пола или на потолке. Внутренний блок похож на радиатор отопления и оборудован боковыми жалюзи. Они позволяют выдувать воздух во все стороны.

Коллекторный тип двигателя

С развитием технологий коллекторный двигатель стал менее востребованным по нескольким причинам:

  • Максимальная производительность составляет 40 тыс. оборотов в минуту. Для кондиционера этого мало. К примеру, такое количество оборотов сопоставимо с работой центробежной соковыжималки.
  • Коллекторные двигатели не терпят агрессивную среду, что в городских условиях эксплуатации быстро приводит устройство к поломке.

  • Одним из самых больших минусов является шум во время работы кондиционера. Невозможно спокойно говорить, читать и вообще отдыхать рядом с ним. Более того, уровень шума таких устройств иногда превышает закон о тишине, что может обернуться административным штрафом.
  • При частой работе приходится постоянно чистить щётки.
  • Графит, используемый в качестве одного из материалов, постоянно ломается.

Простая пенная промывка

Этот способ удаления грязи из комнатного модуля очень прост и доступен всем, в том числе домохозяйкам. Он выполняется с помощью моющих средств, продающихся в аэрозольных баллончиках (Liqui Moly, Plak, Bizol и им подобные). Технология такая:

  1. Отключите аппарат от электросети, откройте крышку и вытащите фильтры. Промойте их проточной водой и оставьте сушиться.
  2. Нанесите пену из баллона на ребра испарителя и выдержите указанное в инструкции время (от 10 до 30 мин).
  3. Установите фильтры и включите сплит-систему в режиме обогрева либо вентиляции (в зависимости от рекомендаций на баллончике) и дайте поработать в течение получаса. Проветрите комнату.

Как производится пенная чистка кондиционера в домашних условиях, наглядно продемонстрировано на видео:

К сожалению, данный способ нельзя назвать эффективным, потому что он позволяет промыть только теплообменник. Турбина вентилятора, дренажная ванночка и скрытые полости аппарата остаются грязными. Поэтому дальше мы предлагаем рассмотреть, как правильно чистить блоки сплит-системы, предварительно выполнив разборку.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

  • Потолочные — кассетные, канальные;
  • Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
  • Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.
