Как происходит установка счетчика отопления в квартире

Теплосчетчики по закону РФ

Согласно требованиям федерального закона № 261, во всех многоквартирных жилых домах должны быть установлены приборы учета тепла.

Учтите! Один счетчик монтируется на дом за счет средств ОСМД. Кроме того, каждый собственник жилья вправе установить аналогичный прибор в свою квартиру, если позволяют технические условия.

Методика для расчета оплаты за отопление регламентируется Постановлением Правительства № 354.

Основные требования указанных законодательного и нормативного акта заключаются в следующем:

• если ОСМД не установило на своем доме счетчик тепловой энергии, которая поставляется коммунальным предприятием, то для расчета стоимости оказанной услуги применяется повышающий коэффициент 1.5;
• прибор учета может быть установлен в квартире. Это не обязательно, но и не запрещается;
• учет по квартирным счетчикам производится в том случае, если все квартиры дома оборудованы такими приборами учета. При этом на входе в дом должен стоять общедомовой счетчик тепла;
• счетчик тепловой энергии, установленный в квартире, сдается в эксплуатацию поставщику услуг, обслуживается его специалистами, а расходы несет собственник квартиры.

Данные требования действительны по состоянию на 1 января 2018 года. В дальнейшем они могут изменяться, о чем будет размещена дополнительная информация на сайте.

Внимание!

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Насколько выгодна установка теплосчетчика на отопительные системы многоквартирного дома

Если все согласовано, установка проведена, прибор принят в эксплуатацию, и его показания учитываются, то вы получаете следующие преимущества:

• вы платите только за тепло, использованное вами;
• когда тепло не требуется, на нем можно экономить;
• если вы вложите средства в утепление стен, пола и потолка, то и платить по счетчику будете еще меньше.

Если же говорить об окупаемости проекта, то тут многое зависит от стоимости оказанных вам услуг и цены прибора. Однако можно точно сказать, что экономия на тепле при установке последнего в среднем составляет 25-30 процентов. Но если вы все-таки сомневаетесь, то поднимите платежки 2-5 летней давности и сравните, сколько стоило тепло тогда, и сколько вы платите сейчас. А цены только растут.

Теплосчетчик на радиаторе

Особенности установки квартирных счётчиков

Теплопотери в каждой квартире многоквратирного дома разные. Одни люди живут постоянно с открытыми окнами, а их соседи экономят каждый градус в помещении. При такой несправедливой разнице, оплата всё равно будет делиться между ними равномерно, поэтому некоторые люди, озадачиваются тем, что устанавливаются индивидуальные приборы учёта в своё жильё.

Главное преимущество такого подхода: индивидуальный расчёт расходования тепла в собственной квартире. Это означает, что чем меньше происходит теплопотерь, тем меньше придётся оплачивать по квитанции. Не оценить подобного рода преимущество просто невозможно. Человек всегда сможет проверить показания устройств измерения теплоты.

Недостатков у такого подхода несколько:

• высокая стоимость прибора и его монтажа – со временем эти траты окупятся, но за установку придётся выкладывать деньги сразу, а это влечёт большие траты семейного бюджета;
• бесполезность при наличии общедомового счётчика – если на входе в дом уже установлен общий прибор учёта, то ставить поквартирный счётчик ради экономии – теряет смысл. Его можно поставить, только ради мониторинга показателей: сколько расходуется тепла.

Если всё таки есть возможность поставить поквартирный аппарат в своём жилье, то перед покупкой стоит озаботиться возможность монтажа. В новых домах при горизонтальной разводке труб системы отопления – проблем с установкой быть не должно. Они возникнут только в старых домах, где разводка выполнена вертикально. При таком варианте нужно дополнительно приобретать и устанавливать специальные распределители, которые будут замерять траты тепла, измеряя разницу между температурой воздуха в помещении и поверхностью батареи.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух. Комплектация вихревого прибора отопления:

• Счетный механизм;
• Корпус;
• Пластины;
• Теплообтекатель;
• Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Как лучше установить счетчик учета тепла?

Наиболее простым решением будет установка накладного прибора, так как она не требует найма соответствующего специалиста и резки труб. Достаточно будет закрепить счетчик тепла на батарею. По-другому ситуация обстоит с механическими приборами, для монтажа данных приборов нужно перекрывать стояки, сливать воду и демонтировать часть трубы. Такая же ситуация и с ультразвуковыми приборами, которые врезаются прямо в трубопровод.

Как уже говорилось ранее, перед тем как поставить данное оборудование, на руках должно быть разрешение и готовый проект. А для того чтобы не возникло проблем с приемом в эксплуатацию и оплатой прибора фирмой поставщиком, его монтаж должен быть произведен лицензированной фирмой, что будет указано в акте выполненных работ. Специалисты данной фирмы проводят работы согласно следующим этапам:

• делают проект подключения;
• согласовывают необходимую документацию с поставщиком тепловой энергии;
• монтируют теплосчетчик;
• регистрируют прибор;
• сдают прибор в эксплуатацию, передавая его в ведения контролирующей организации.

Если же вы решили провести данные работы самостоятельно, прежде внимательно изучите инструкцию тепломера. Там указаны рекомендации по установке прибора и его эксплуатации, которые необходимо беспрекословно соблюдать. Кстати, ультразвуковые и механические приборы должны быть обеспечены измерительным участком определенных размеров. То есть, до и после прибора должна быть установлена прямая труба без поворотов и загибов.

Измерительный участок для механического теплосчетчика должен быть не менее 3-х диаметров трубы до расходомера и один после. Ультразвуковые тепломеры более требовательны , там измерительный участок должен быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).

Теперь давайте поговорим о том, можно ли смонтировать индивидуальный тепломер на обратном трубопроводе. Большинство производителей делают счетчики, которые можно устанавливать на любую магистраль, главное не перепутать местами датчики температуры. Обычно они вкручиваются в тройник или специальный кран, оборудованный отдельным патрубком для этой цели.

На самом деле в странах на постсоветском пространстве, законно установить и сдать в эксплуатацию индивидуальный тепломер чаще всего довольно сложно. Возможно, силы и материальные средства, вложенные в данный прибор, не будут стоить результата. Поэтому рекомендуется, перед тем как обратится в организацию индивидуального учета, лучше проконсультироваться с поставщиком тепловой энергии.

Приборы учета, это довольно хорошие помощники для тех, кто хочет сэкономить свои средства. Все кто не желает оплачивать потери при транспортировке тепла, рекомендуется задуматься о монтаже теплосчетчика. Тем более что это не такая сложная задача. Главное определиться, какой прибор учета вы желаете установить общедомовой или индивидуальный, остальные работы лучше доверить профессионалам.

Общие рекомендации по выбору прибора и его монтажу

Мы уже рассмотрели основные виды измерителей отопления, но какой все-таки лучше купить? В этом вопросе вы можете посоветоваться с экспертами, которые будут готовить проект установки счётчика отепления на квартиру. Они будут знать: с какими проблемами столкнётся прибор, и какой в данных условиях лучше будет работать.

Также выбор будет зависеть от ваших финансовых возможностей. Однако лучше купить долговечный ультрозвуковой прибор, хоть он и дороже, чем тот, который придётся заменять через пару лет.

Чтобы произвести монтаж счётчика отопления на квартиру, следует обратиться к сертифицированной фирме. Специалисты не рекомендуют, выполнять данную процедуру самостоятельно – потом возникнут проблемы с приёмом устройства в эксплуатацию. В зависимости от вида и модели прибора, который вы купите, процедура установки будет отличаться, легче всего монтировать электромагнитный измеритель.

Порядок оформления и установки счетчика

Итак, в какой последовательности должно проходить оснащение системы отопления многоквартирного дома счётчиком, если он не был установлен сразу в ходе строительства.

Первым шагом должно быть проведено общедомовое собрание — его чаще всего организуют представители управляющей компании. На собрании принимается решение об установки прибора учета тепла и выбирается тип устройства. Затем представители жильцов дома или же УК обращаются в организацию, обладающую соответствующими полномочиями и занимающуюся поставкой и монтажом приборов учета тепловой энергии.

Далее работы осуществляются в следующем порядке:

• Составляется проект встраивания счетчика в систему отопления дома.
• Управляющая компания, изучив составленный проект, дает свое согласие на монтажные работы.
• Далее, в соответствии с проектом производится монтаж прибора в систему.
• После этого в обязательном порядке выполняется тестирование работы прибора с составлением документация от компании-установщика.
• В завершение вызывается представитель из теплоснабжающей компании, который опломбирует счетчик, составит акт для проведения его регистрации. И только после официальной постановки на учет прибор становится основой для дальнейших расчётов за потребленное домом тепло.

Если не будут проведены все перечисленные выше мероприятия, а счетчик не будет официально зарегистрирован, то его данные не будут считаться правомерными, и не будут указываться в квитанциях на оплату за отопление.

Некоторые факторы, влияющие на работу прибора

В период эксплуатации счетчика на качество его работы могут оказывать влияние внешние факторы, от которых иногда зависит и точность снимаемых показаний.

Установкой приборов учета потреблённого тепла дело не заканчивается – они требуют регулярной проверки, настройки, профилактики.

Самыми распространенными факторами влияния на сегодняшний день являются:

• Высокая температура теплоносителя может частично или полностью вывести из строя учетный прибор. Хотя, изначально он и проектировался под такие условия эксплуатации. Но вот качество иногда подводит.
• Образование накипи на внутренних стенках трубопровода уменьшает диаметр трубы, как следствие — затрудняется прохождение потока воды. В связи с этим некоторые счетчики перестают выдавать реальные показания — как правило, они изменяются в бо́льшую сторону.
• Отсутствие заземления трубопровода приводит к образованию внутри трубопровода электрического заряда, также вызывающего погрешности в показаниях счетчика.
• Загрязненный теплоноситель, так же, как и газовые пузырьки, взвешенные в воде, являются негативным фактором для всех типов приборов учета, так как они влияют на корректность показаний. Чтобы исключить возникновение погрешностей, необходимо перед счетчиком устанавливать защитные фильтры.
• Перепады давления в системе отопления также способны исказить показания счетчика.
• Наслоение осадка в полости самого прибора. В тахометрическом счетчике наличие осадка снижает показания, а во всех остальных, наоборот, увеличивает.
• Электронное оборудование дает сбои под влиянием повышенной влажности и перепадов температур в помещении, где установлен учетный прибор.

Нужно отметить, что все перечисленные выше моменты — выбор счетчика, контроль за его работой, а также негативные факторы, влияющие на точность его показаний, коснуться каждого из жильцов дома, отразившись на суммах к оплате. Поэтому после введения прибора учета тепла в эксплуатацию всем жильцам придется внимательно относиться к возможным сбоям в системе отопления, так как они, скорее всего, скажутся и на показаниях счётчика. В случае возникновения проблем, необходимо сразу же вызывать специалистов обслуживающей компании для проведения профилактических работ.

А к чему может привести даже временный выход приборов учета из строя – очень наглядно показывает предлагаемый вниманию видеосюжет:

Иные способы вычислений объема тепла

Рассчитать количества поступающего в отопительную систему тепла можно и другими способами.

Формула расчета за отопление в данном случае может несколько отличаться от вышеупомянутой и иметь два варианта:

1. Q = ((V1 * (T1 — T2)) + (V1 — V2) * (T2 – T)) / 1000.
2. Q = ((V2 * (T1 — T2)) + (V1 — V2) * (T1 – T)) / 1000.

Все значения переменных в этих формулах являются теми же, что и ранее.

Исходя из этого, можно с уверенностью сказать, что расчет киловатт отопления вполне можно выполнить своими собственными силами. Однако не стоит забывать о консультации со специальными организациями, ответственными за подачу тепла в жилища, поскольку их принципы и система расчетов могут быть абсолютно другими и состоять из совершенного иного комплекса мероприятий.

Решившись конструировать в частном доме систему так называемого «теплого пола», нужно быть готовым к тому, что процедура расчета объема тепла будет значительно сложнее, так как в данном случае следует учитывать не только особенности отопительного контура, но и предусмотреть параметры электрической сети, от которой и будет подогреваться пол. При этом и организации, отвечающие за контроль над такими монтажными работами, будут совершенно иными.

Многие хозяева зачастую сталкиваются с проблемой, связанной с переводом нужного количества килокалорий в киловатты, что обусловлено использованием многими вспомогательными пособиями измерительных единиц в международной системе, называемой «Си». Здесь требуется запомнить, что коэффициент, переводящий килокалории в киловатты, будет составлять 850, то есть, говоря более простым языком, 1 кВт – это 850 ккал. Такой порядок расчетов значительно проще, поскольку высчитать нужный объем гигакалорий не составит труда – приставка «гига» означает «миллион», следовательно, 1 гигакалория – 1 миллион калорий.

Для того чтобы избежать ошибок в вычислениях, важно помнить, что абсолютно все современные тепловые счетчики имеют некоторую погрешность, при этом зачастую в допустимых пределах. Расчет такой погрешности также можно выполнить самостоятельно, воспользовавшись следующей формулой: R = (V1 — V2) / (V1+V2) * 100, где R – погрешность общедомового счетчика на отопление. V1 и V2 – это уже упомянутые выше параметры расхода воды в системе, а 100 – коэффициент, отвечающий за перевод полученного значения в проценты

В соответствии с эксплуатационными нормами максимально допустимая погрешность может составлять 2%, но обычно этот показатель в современных приборах не превышает 1%

V1 и V2 – это уже упомянутые выше параметры расхода воды в системе, а 100 – коэффициент, отвечающий за перевод полученного значения в проценты. В соответствии с эксплуатационными нормами максимально допустимая погрешность может составлять 2%, но обычно этот показатель в современных приборах не превышает 1%.

Как поставить счетчик?

Нередко люди задают вопрос, можно ли смонтировать счетчик на отопление своими силами. Российское законодательство запрещает установку контрольно-измерительной техники организациям и лицам, у которых нет сертификата или разрешения на проведение данного вида работ. Соответственно, для установки прибора учета тепловой энергии требуется обратиться в сертифицированную компанию, список услуг которой включает соответствующие работы.

При выборе счетчика следует обратить внимание на такие характеристики, как максимально допустимая температура и уровень давления, они должны соответствовать параметрам центральной отопительной системы дома. Сама технология правильной установки прибора учета описывается в плане-проекте, разработанном на основании технической документации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности. Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации.

Счетчик может устанавливаться только в случае, если соблюдены все условия:

• имеется разрешение от организации, поставляющей дому тепловую энергию;
• балансодержатель составил ТУ для проведения работ;
• выбрана сертифицированная компания, которая предоставляет услуги по монтажу приборов учета;
• специалисты подрядной организации подготовили проектную документацию и согласовали ее с контролирующими инстанциями.

После монтажа прибора необходимо заключить с организацией, поставляющей тепло дому, договор об учете количества потребленной тепловой энергии по счетчику. Представители этой организации проводят проверку и опломбировку прибора, сдают счетчик в эксплуатацию.

Потребитель, установивший теплосчетчик самостоятельно, не сможет согласовать монтаж в контролирующих инстанциях и показания прибора учитываться не будут.

Монтажные работы должны выполняться профессионалами проектно-монтажной организации. Это гарантирует правильность установки точного измерительного оборудования. Если устанавливать прибор учета своими силами или доверить мастеру, не проходившему специальную подготовку, велик риск, что возможный недочет в процессе монтажа повлияет на точность показаний счетчика.

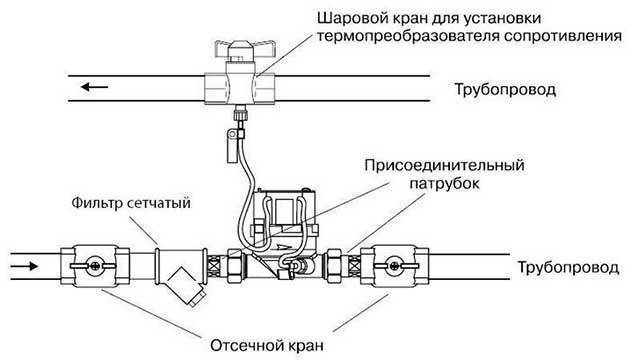

В ходе монтажных работ необходимо учитывать множество правил и требований, в частности:

• не допускается использование сварочного аппарата при установке счетчика с ультразвуковым расходомером;
• датчики температуры должны быть установлены строго на предписанных местах;
• к прибору необходимо обеспечить свободный доступ для обслуживания и снятия показаний;
• прибор требуется монтировать на ровном участке трубопровода, чтобы исключить волновые возмущения при движении теплоносителя, минимально допустимая длина ровного участка до и после счетчика зависит от модели прибора;
• термочувствительный элемент прибора должен располагаться по центру поперечного сечения трубопровода;
• чтобы завоздушивание не повлияло на показания счетчика, перед прибором устанавливается воздухоотводящий клапан;
• чтобы упростить установку и демонтаж прибора, до и после него на трубу монтируют шаровые краны;
• рекомендуется установить фильтр перед прибором, чтобы в счетчик не был поврежден механическими включениями в теплоноситель.

Итак, приобретая жилье в новостройке, обратите внимание на схему разводки труб центрального отопления. Если в квартиру заведена одна подающая труба, от которой теплоноситель распределяется по всем приборам отопления, то есть смысл получить разрешение на установку индивидуального счетчика. В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались.

Видео по теме:

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.

Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

• Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
• Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
• Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
• Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.

В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

• возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
• ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
• быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
• установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

Законодательство о счетчиках тепла

По закону с 2012 года все новостройки должны быть “укомплектованы” индивидуальными счетчиками тепла при наличии технической возможности. Федеральный закон от 23.11.2009 № 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации”:

Статья 13, пункт 7.
…Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после осуществления строительства, реконструкции, должны быть оснащены дополнительно индивидуальными приборами учета используемой тепловой энергии.
Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после капитального ремонта, должны быть оснащены индивидуальными приборами учета используемой тепловой энергии при наличии технической возможности их установки.
Собственники приборов учета используемых энергетических ресурсов обязаны обеспечить надлежащую эксплуатацию этих приборов учета, их сохранность, своевременную замену.

Федеральный закон от 27.07.2010 № 190-ФЗ “О теплоснабжении”:

Статья 19, пункт 4.
Ввод в эксплуатацию источников тепловой энергии и подключение (технологическое присоединение) теплопотребляющих установок новых потребителей без оборудования точек учета приборами учета согласно правилам коммерческого учета тепловой энергии, теплоносителя не допускаются.
Приборы учета устанавливаются собственниками вводимых в эксплуатацию источников тепловой энергии или теплопотребляющих установок и эксплуатируются ими самостоятельно либо по договору оказания услуг коммерческого учета, заключенному со специализированной организацией.
Приборы учета во вводимых в эксплуатацию многоквартирных домах устанавливаются застройщиками за свой счет до получения разрешения на ввод многоквартирного дома в эксплуатацию.

Приказом Министерства регионального развития Российской Федерации от 29 декабря 2011 г. № 627, изданным в соответствии с подпунктом “г” пункта 4 постановления Правительства Российской Федерации от 06 мая 2011 г. № 354 “О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов”распределители
