Как сделать шатровую крышу своими руками

Устройство шатровой конструкции

Четырехскатная шатровая крыша и стропильная система могут быть устроены двумя способами: висячим или наклонным. Комплекс стропил наклонного типа считается наиболее экономичным и простым в устройстве. Основные конструкционные элементы шатровой крыши состоят из:

• Коньковый узел — элемент, где происходит соединение всех стропильных ног, образуя ее точку вершины;
• Наличие ската треугольной формы, стропила выполняют поддержку и образуют поверхность конструкции. Угол наклона должен равняться 20-50 градусов независимо от количества углов крыши;
• Свесы — данный элемент выполняет защитную функцию здания от осадков и ветровых порывов. Кобылки и стропильные ноги отвечают за качественное формирование свесов.

• Кровельное покрытие — строительный материал, покрывающий стропильную систему всей конструкции. Основная задача кровельного материала — защита всей плоскости от проникновения снега, дождя и холода. Чаще всего в качестве материала используют металлочерепицу, шифер, рубероид, ондулин.
• Стропильная система — важный элемент шатровой конструкции, выполняет функцию поддержки, способна отражать нагрузку и предотвращает разрушение фундамента, несущих элементов сооружения;
• Система водостока — отвечает за беспрепятственный выход влаги в ливневую канализацию. Комплекс включает в себя вертикальные трубы, воронки и желобы.

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус  для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

• разметить ось с торца каркасного дома по верхней обвязке;
• рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
• один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
• для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
• рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
• на остальных углах повторяется то же самое;
• материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей  и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

•  от угла нужно отмерять полную длину стропил;
•  проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем  на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

Как выбрать тип стропильной системы для 4-скатной кровли?

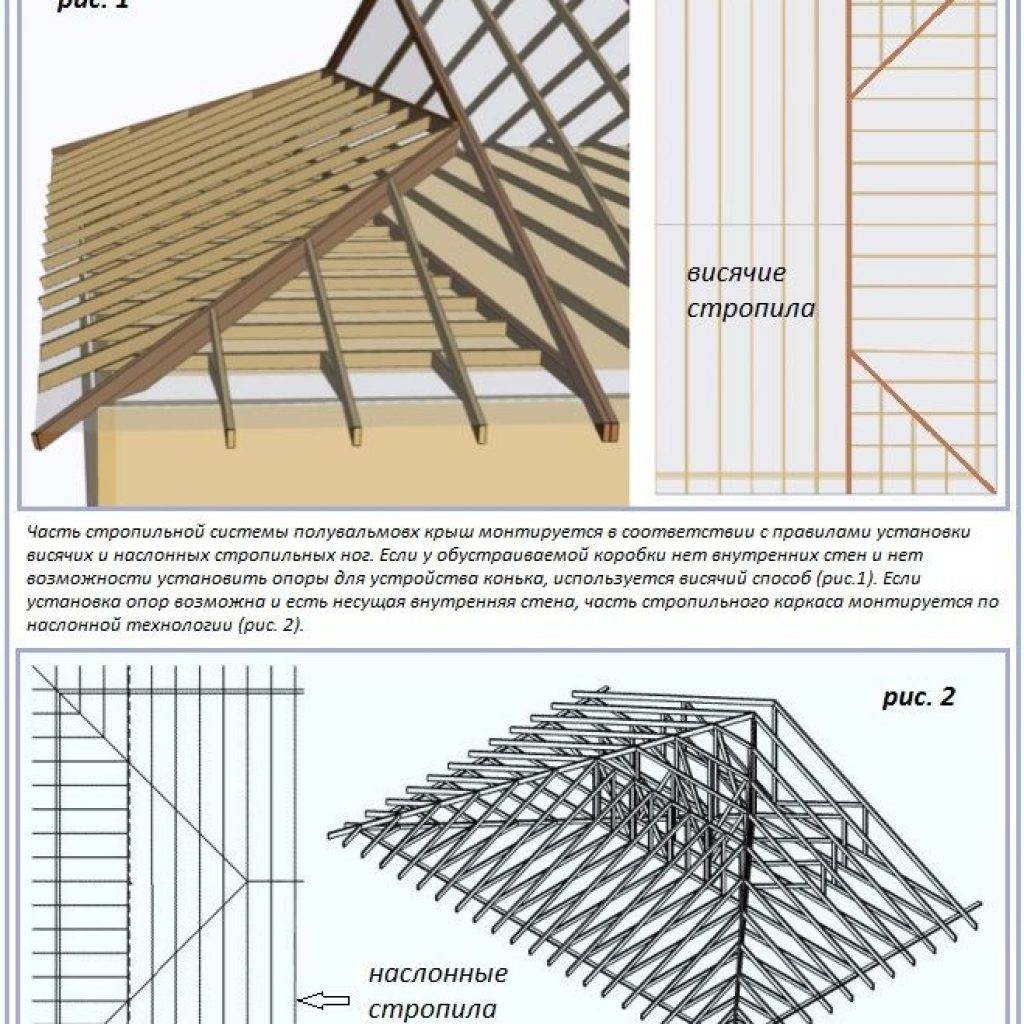

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Обеспечиваем гидро- и теплоизоляцию

На следующем этапе обустройства четырехскатной крыши необходимо уложить гидроизоляцию. Выполняют работу снизу вверх, минимальный нахлест составляет 10 см. Когда пленка будет надежно закреплена, поверх ее набивается контробрешетка. Ее устройство совсем несложное: к стропильным ногам просто прибиваются дополнительные бруски. Благодаря контробрешетке гидробарьер будет хорошо держаться, а сама крыша проветриваться.

Под кровельным покрытием укладывается теплоизоляционный материал, который закрывается паробарьером. Если помещению требуется придать эстетическую привлекательность, конструкция может иметь декоративную отделку. Далее на четырехскатной крыше монтируется кровельное покрытие. Стоит отметить, что шатровая конструкция предполагает значительный перерасход материала, ведь потребуется выполнять множество резов. Несомненно, при изготовлении шатровой крыши придется поработать не только руками, но и выполнить немало расчетов. Однако ваши усилия не окажутся напрасными! Ведь, в конце концов, вы получите надежную конструкцию, которая будет долгие годы радовать глаз и защищать ваш дом от непогоды. А оригинальность шатровой крыши не оставит равнодушным ни одного вашего гостя!

Схема устройства

Крышу можно представить, как объёмную геометрическую фигуру из сложенных попарно наклонных плоскостей. Две из них по форме представляют треугольники (вальмы), а два остальных фрагмента кровли имеют вид трапеций. По центральной осевой линии дома вверху крыши располагается коньковый прогон, на который опираются стропила.

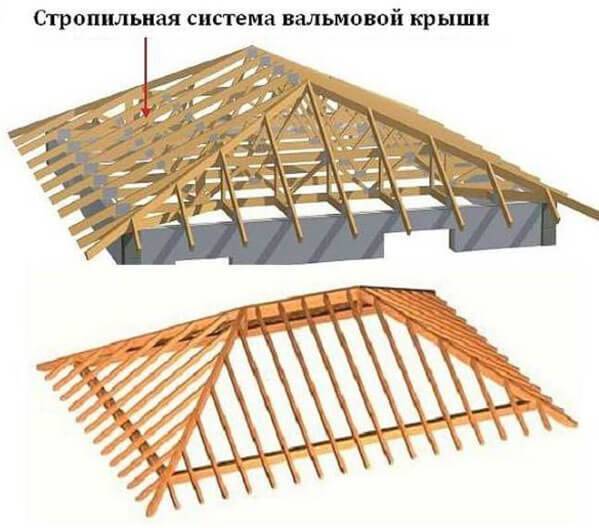

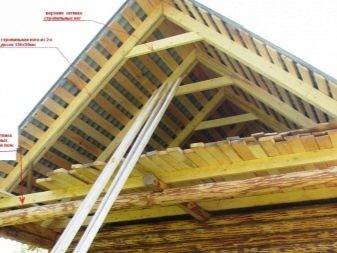

Так стропильная система выглядит на фото:

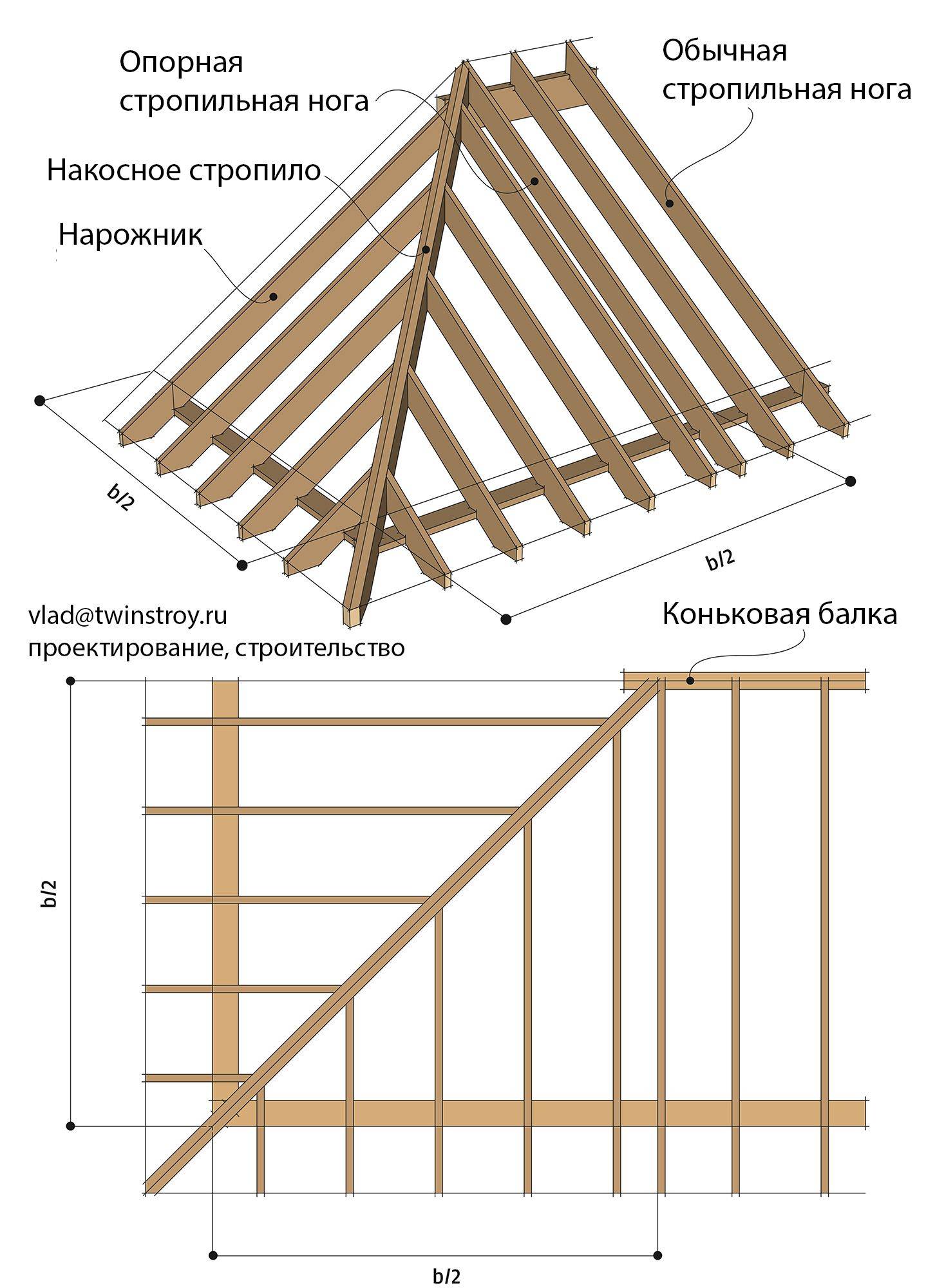

Основные узлы вальмы

Каркас вальмы формируется в виде равнобедренного треугольника, основанием которого является мауэрлат, а равные стороны — диагональные стропила (накосы). Накосные балки вверху сходятся в один узел с торцом конькового прогона.

В углах стен в один узел сходятся смежные балки мауэрлата, нижние концы накосных стропил, шпренгели и врезные балки.

Виды стропил

Для формирования каркаса применяют три вида стропил:

• Диагональные (накосные). Изготавливают из бруса сечением 100х100 мм. Они являются несущими балками вальмовых скатов. Четыре накоса расположены попарно напротив друг друга. Две наклонные балки сходятся в вершине треугольника на торце конькового прогона. Основанием вальмы является мауэрлат. Диагональные стропилины по своему виду крепления являются наслонными балками. То есть несущие рёбра вальмы жёстко соединены с мауэрлатом.
• Рядовые. Опоры трапециевидных скатов изготавливают из досок сечением 50х150 мм или 100х150 мм. Их верхние концы опирают на коньковый прогон. По типу нижнего опирания стропила могут быть висячими или наслонными балками.

  Особенностью висячих стропил является то, что они связаны затяжками (балками перекрытия), которые, воспринимая нагрузку, работают на растяжение, тем самым распирают стены дома. Висячие конструкции монтируют в домах, где нет возможности передать нагрузку на внутренние стены, и где нет центрального нижнего прогона. В остальных случаях стропила делают наслонными.

• Нарожники. Укороченные стропила крепят вверху к диагональной стропилине, а внизу опирают на мауэрлат или соединяют с затяжками. Они нужны только, как опорное основание кровельного пирога вальмы.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

• монтаж мауэрлата;
• монтаж накосных брусьев;
• установка серединных подпорок и подкосов;
• установка специальных нарожников;
• обшивка крыши обрешеткой;
• настил пароизоляционной пленки;
• настил гидроизоляционного слоя;
• на последнем шаге производится кровельное покрытие.

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться. https://www.youtube.com/embed/OKvU87GeB24

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

1. Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
2. Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
3. В середине всей системы делается установка подпорок.
4. В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
5. Далее выполняется монтаж шпренгелей, нарожников и подкосов.
6. Набиваются доски.

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Советы

На сегодняшний день специалисты рекомендуют воспользоваться наиболее эффективным способом установки стропильной системы двускатной крыши.

Для качественной установки применяется комбинированный способ установки висячих и наклонных стропил. При таком сочетании возможно снизить расход материалов и повысить уровень прочности конструкции.

Во избежание протеканий во время дождя по краям стен делают свес около 55 см. Это поможет защитить верхние части стен от сырости. Перед установкой стропил их обязательно обрабатывают антисептиком, антигрибковыми средствами, а также антипиренами от возгорания.

Для усиления конструкции в целом выполняются затяжки. Усиление стропил с помощью затяжек выполняется по принципу: чем ближе к коньку, тем они массивнее. Затяжки делают деревянным брусом с большим сечением

При этом важно контролировать надежность фиксации и соединения узлов

Стропильные системы скрепляются болтовым способом

При этом важно использовать шайбы и пластины из металла. Так гайки будут меньше утапливаться в поверхность древесины

Прдробнее об установке стропильной системы двускатной крыши вы узнаете в следующем видео.

Расчет шатровой конструкции

Вначале рассмотрим алгоритм расчет основных значений системы

Принимаем во внимание, что у крыши есть четыре ската, каждый из которых представляет собой равносторонний треугольник. Угол наклона скатов выбирается в зависимости от площади покрытия и климатической зоны расположения объекта

С учетом климатической зоны в таблицах строительных норм и правил выбирается минимально допустимый угол наклона скатов.

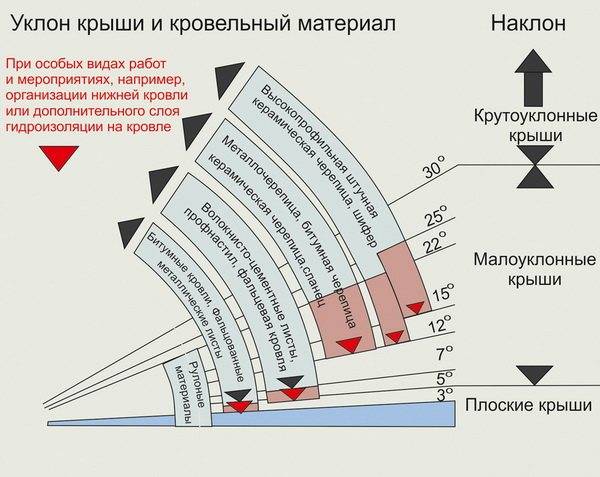

Выбор кровельного материала от угла уклона

Длина центральной стропилины зависит от угла наклона и определяется по широко известной формуле прямоугольного треугольника. Вначале надо найти длину диагонали, это делается расчетным путем или обыкновенным замером. Второй метод проще, при помощи рулетки найдите это значение.

У нас имеется угол наклона скатов, в Интернете найдите тангенс, умножьте его на дину половины катета и в результате получится высоту вертикальной опоры шатровой крыши. Далее следует рассчитать длину накосного стропила. Она рассчитывается по нескольким формулам, самая простая из них теорема Пифагора: c2=a2+b2, где:

с – длина стропилины;

a – половина катета строения;

b – высота вертикальной опоры.

Отсюда — длина стропилины равняется квадратному корню суммы квадратов указанных величин. Вот и все, если это сделать самостоятельно сложно, то в Интернете есть большое количество онлай-калькуляторов. После введения данных выдаются не только размеры элементов системы, но и подсчитывается их количество.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

• С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
• Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
• Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
• Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.

Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!

После чего приступают к созданию кровельного настила.

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

• Низкая теплопроводность;
• прочность при сжатии;
• плотность;
• огнестойкость;
• паронепроницаемость;
• воздухопроницаемость.

Утепление

Что собой представляет шатровая крыша

Многие могут сказать, что шатровая кровля – это как раз та крыша, которая показана на фото выше. То есть это четыре одинаковых ската треугольной формы. На самом деле, на рисунке показан классический вариант кровельной конструкции данной модификации. Но это всего лишь один пример. И в его основе лежит дом квадратной формы.

Если говорить о шатровых конструкциях, то свое название они получили за счет того, что все скаты крыши упираются в одну точку, как у шатров. А скатов может быть несколько, но не меньше четырех. К примеру, если здание имеет круглую форму, то кровельную конструкцию можно соорудить из пяти или шести скатов. И это не предел. Просто чем больше скатов, тем сложнее конструкция. А так как многие частные дома имеют форму прямоугольную, то классическая модель здесь наиболее уместная.

Кровельная конструкция шатрового типа конструируется и формируется на принципе симметричности. Именно поэтому ее возводят над строениями, соответствующей формы – круглой, квадратной, шести-, восьмиугольной и так далее. В целом, нет проблем возвести ее и над прямоугольным зданием, как и показано на первом рисунке, но конструктивно это сложно, поэтому чаще всего в таких случаях предпочтение отдают вальмовой крыше.

Шатровая крыша над постройкой восьмиугольной формыИсточник landshaftdesign.org

Конструктивные элементы шатровой кровли

Устройство шатровой крыши – это несколько стандартных элементов. Далее будем разбираться с классической модификацией.

1. Конек шатровой крыши. Надо обозначить, что как такового конька, в классическом понимании этой конструкции, здесь нет. Есть так называемый коньковый узел. Это точка соединения верхних концов стропильных ног. Именно коньковый узел образует пик шатровой конструкции.
2. Скаты. В нашем случае их четыре. Формируются они стропилами и нарожниками. Последние это все те же стропильные ноги, только они упираются верхними концами не в коньковый узел, а в основные стропила. Поэтому нарожники имеют укороченную длину. Их количество определяется размерами ската. Чем больше по площади последний, тем больше нарожников придется устанавливать, чтобы обеспечить требуемую несущую способность крыши.
3. Свесы скатов. Они могут формироваться стропильной системой за счет выпусков стропил за пределы стен здания. Или при помощи кобылок – это короткие стропила, которые крепят к основным элементам стропильной системы, чтобы удлинить их.

Конструктивные элементы шатровой крышиИсточник obustroeno.com

Преимущества крыши шатрового типа

Кровельная конструкция шатрового типа достаточно сложна в проектировании и непроста в монтаже, во всяком случае, это трудоемкий процесс. Но архитекторы и дизайнеры говорят о том, что шатровые крыши являются обладателями достаточно серьезных преимуществ перед другими конструкциями. Ведь не зря они так популярны среди загородных застройщиков. В чем же заключаются эти преимущества:

1. Отличные аэродинамические качества. Они позволяют крыше такой формы справляться не просто с сильными ветрами, но и с ураганными порывами.
2. Возводить шатровую кровельную конструкцию можно под углом наклонов ската в пределах 20-50 °. Это решает проблему очистки крыши от снега. То есть при таком угле снежные осадки не задерживаются на кровле. А значит, чистить шатровую кровлю зимой необязательно.
3. Под крышей этого типа легко организовать мансарду. Правда, так как у такой крыши нет фронтонов, придется устанавливать мансардные окна. Впрочем, установить окна этого типа сегодня не является проблемой, так что это нельзя считать минусом в современном строительстве.
4. Оригинальная форма – всегда выделяется среди других видов крыш.

Беседка, покрытая шатровой крышей, оригинальный вариантИсточник nkkconsult.ru

Особенности конструкции

Вальмовая крыша — сложная пространственная конструкция, которая напоминает двускатную, но усеченную по фронтонам. Два из четырех скатов трапециевидные, соединяются в коньке. Два других имеют треугольную форму и расположены по торцам здания. Эти элементы получили название вальмы от немецкого walm — скошенная крыша.

Существуют разновидности вальмовых конструкций:

полувальмовые, где вальмы перекрывают скат не полностью, а дополнены вертикальным фронтоном либо в верхней части (голландские), либо в нижней (датские);

Голандская вальмовая крыша

шатровые — все скаты треугольные и стыкуются в одной точке.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины

Стропильная система вальмовой кровли состоит из большого числа элементов, разных по сечению, длине и положению в пространстве. Приступать к строительству рекомендуется только после тщательного расчета всех составляющих.

Правильный план

Сечение и частота расположения элементов стропильного каркаса прямо влияют на надежность конструкции и смету ее заложения. Ошибки не допускаются, из-за сложности расчет и планировку вальмовой крыши всегда доверяют профессионалам.

Элементы

Стандартная конструкция включает:

• Стропильную систему, формирующую вальмовые и фасадные скаты, конек, карнизные свесы и распределяющую все весовые нагрузки кровли.
• Обрешетку и контробрешетку, выполняющие функции основания для кровельного покрытия и обеспечивающие правильную вентиляцию пирога.
• Кровельный пирог (в жилых домах – утепленный).
• Систему отвода осадков.
• Снегозадержатели и другие дополнительные элементы.

Отличия проявляются в:

• типе стропильной системы (наcлонной, висячей или комбинированной);
• числе прогонов (одном или двух);
• длине и параметрах вальмовых скатов (в ряде случаев они бывают укороченными или имеют разные с фасадными скатами уровень);
• материале стропил и обрешетки;
• наличии или отсутствии окон и других особенностях проекта.

Узлы

К основным узлам вальмовой кровли относят следующие элементы:

1. Коньковый брус. Это верхушка крыши и её главная несущая ось. Здесь соединяются все грани. Чаще всего центр конька совпадает с центром всего кровельного покрытия.

2. Угловые или диагональные стропила. Это базовые силовые элементы каркаса, соединяющие конек и углы строения. Для них используют доски, равные толщине конька.

   Одним концом стропила крепятся к коньку, вторым — заходят за границы постройки.

3. Короткие стропила или нарожники. Они соединяются одним концом угловыми стропилами, а другим — опираются на мауэрлат или угол постройки, к коньковому брусу не крепятся. Могут быть разной длины, но выходят под одним углом. Их количество определяется площадью кровли.
4. Промежуточные стропила. Это центральный рядовой каркас. Стропильные ноги установлены на коньке и выводятся на несущие стены.

Узлы стропильного каркаса должны быть цельными, длинные элементы приходится наращивать. Способы соединения отдельных узлов бывают разными – от гвоздей, накладок и уголков до врезки.

Крепление стропил к мауэрлату осуществляется несколькими типами жестких креплений:

• металлическими уголками с 2-х сторон стропильного бруса;
• гвоздями, забиваемыми под углом сквозь стропило в мауэрлат;
• специальными скобами;
• скользящими креплениями.

Соединение стропил на коньке осуществляется путем:

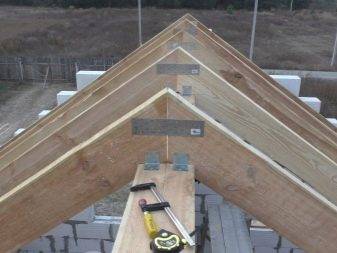

• накладки стропильных ног друг на друга над брусом и закрепления между собой болтами;
• устройства на стропилах выемок для жесткости при установке их на конек;
• подгонки стропил под углом на коньке и скрепления их деревянными или металлическими накладками с 2-х сторон.

Соединение конька со стропилами:

• конек укладывают на стойки и крепят их с 2-х сторон накладками из досок;
• угловые стропила выпиливают под требуемым углом и крепят к коньку и промежуточному стропилу.

Усиление стропильной системы

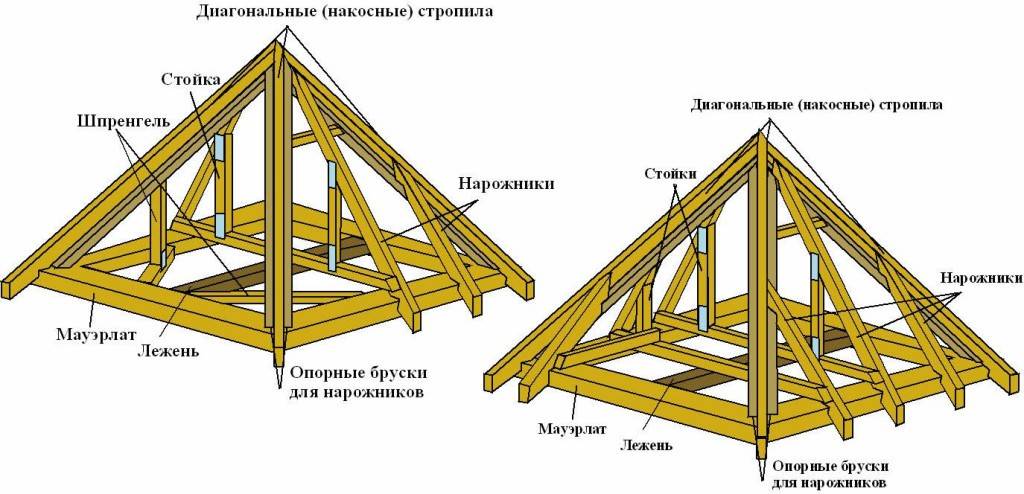

Основная нагрузка оказывается на диагональные стропила

Для увеличения жесткости их рекомендуют делать сдвоенными, в том числе – со смещением возможных стыков наращиваемых пиломатериалов.

Наслонные стропила усиливаются как минимум одной дополнительной опорой в верхней части при длине в пределах 9 м и двумя и более – при превышении этого значения.

Функции опор выполняют:

• Вертикальные стойки, при необходимости опирающиеся прямо на чердачное перекрытие или внутренние несущие перегородки.
• Подкосы, монтируемые с углом в диапазоне от 45 до 53° и поддерживающие самый нагружаемый участок.
• Т-образные шпренгели (фермы), размещаемые в нижней части больших пролетов, рядом с углами вальмовой крыши. При покрытии стандартных загородных домов шпренгельные фермы делаются сдвоенными из досок с сечением от 50 мм или цельными из бруса 100×100 мм в подпорочной части, 100×150 — балочной.

Помимо дополнительного укрепления, при расчете вальмовых кровель особое внимание уделяются шагу лежней (строго обязательных при превышении площади дома более 100 м2), рядовых стропил и сечению всех элементов каркаса. Эти величины всегда обосновывается расчетом, после сбора всех нагрузок

Плюсы и минусы вальмовых крыш

Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:

• высокая прочность и жесткость;
• устойчивость к ветровым нагрузкам за счет обтекаемой формы;
• вес от кровли передается равномерно на все стены;
• не нужно строить фронтоны, их функцию выполняют вальмы;
• совместимость с различными кровельными материалами;
• возможность использовать в разных архитектурных стилях.

К недостаткам относятся:

• технически сложное строительство;
• большой расход кровельных материалов;
• приземистость, которую придают скошенные скаты;
• малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.

Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.
