Способы переноса выключателей света без штробления

Технические вопросы переноса

  1. Определиться с сечением кабеля. Не стоит обращать на дешевые варианты, лучше выбрать ВВГнг не менее 1, 5 мм2.
  2. Нормы НБП и ГОСТов предусматривают прокладку кабелей исключительно по горизонтали и вертикали. Никаких плавных переходов или сокращений длины наискось через стену.
  3. Ближе чем 60 см от уровня пола выключатели не располагаются.
  4. Соединения или разводка кабеля производится с применением специальных сконструированных для таких целей коробок. Самоскрутки не приветствуются.

Техника работ разнится, в зависимости от располагаемых возможностей и предпочтений при переносе. Так, существует несколько вариантов изменения места выключателя – со штроблением основы и без него.

Без штробления

Когда ремонт уже сделан, и тут появляется необходимость переноса выключателя света, разочарования не избежать – опять сверлить, работать по декоративному оформлению поверхностей не хочется. В таких ситуациях существует вариант переноса без штробления. Суть такого метода заключается в расположении нового устройства в стене или на поверхности без бурения штробы под кабель.

Установка блока (силового) производится путем присоединения проводов в разрыве между электроприбором (к примеру, лампа, которая будет выключаться с соседней комнаты или в другом конце большого зала) и сетевыми проводами. Определение такого места может быть где угодно, поскольку оно будет скрыто от глаз. Монтаж выключателя на любой стене в удаленности от силового блока до 70 метров скотчем или шурупом по бокам в существующие отверстия. Привязка двух элементов. При нажатии кнопки выключателя происходит контакт и срабатывание команды «включить»/«выключить»

Важно помнить, что такой блок должен «знать», какие именно команды выполнять. Ведь выключателей, как и самих силовых блоков в помещении может быть несколько

Процесс привязки связывает определенный выключатель и блок управления, который слушает выключатель с привязкой. Команды иных управлений он игнорирует. Для привязки стоит одноразово нажать на кнопки выключателя и силового блока, при нажатии диод будет мигать, сообщая о слаженной работе.

Удлинение провода

  • демонтаж старого устройства в стене при отключении питания по дому (квартире);
  • проверка кабеля на напряжение;
  • штробление от старого выключателя к новому месторасположению;
  • соединение кабеля между собой с таким же сечением;
  • установка на месте старого выключателя распределительной коробки;
  • прокладка кабеля к новому месту в стене;
  • сборка нового выключателя.

Также существуют методы шлейфа или подключения кабелей от прежней точки с перемычкой к новому месту. Однако у такого метода имеются недостатки – при горизонтальной прокладке есть перспектива деформации кабеля в дальнейшем, также если старый выключатель через время поломается, то и новый работать не будет.

Штробление

  • вертикальная борозда располагается над дверными или оконными проемами на расстоянии примерно 10 см;
  • расстояние верхней штробы под проводку от газовых труб – 40-50 см;
  • горизонтальные штробы в несущих стенах (особенно панельного дома) не производятся;
  • наклон штробы допускается на мансарде или помещениях с такими же не ровными потолками.

Скрытая проводка: варианты

  1. Метод «шлейфа».
  2. Выведение новой линии поверх старой или в ином направлении.
  3. Удлинение кабеля со штроблением.

Поскольку особенность скрытой проводки – это полное отсутствие визуализации, то прежде, чем осуществить перенос на новое место, стоит убедиться в соответствии сечения кабеля на предполагаемую нагрузку, а также проверить качество соединения клемм, переходников. В случае разрыва контакта новое устройство работать не будет, также возникает риск короткого замыкания.

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

  • К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
  • Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
  • Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
  • Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
  • Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Подготовительная работа

При подготовке, прежде всего, составляется схема, выбирается место расположения розеток или выключателей, а также определяется место прокладки кабеля. Для этого нужно узнать, как проложена скрытая проводка. Если ее делали по стандартным проектам, то можно найти провода с помощью специального прибора. Затем оценивается объем работы, и подбирается нужный инструмент, если работа производится своими руками:

  • перфоратор;
  • коронка;
  • отвертка, пассатижи, молоток, долото, пробник.

Материалы нужны следующие:

  • монтажная коробка;
  • кабель (рекомендуется ВВГнг);
  • розетка;
  • дюбель-хомут, гипс или алебастр, изолента.

При выборе розетки надо правильно определить, какой тип нужен. В настоящее время используются розетки с заземлением. При их переносе следует предусматривать прокладку заземляющего провода.

Почему не выгодно устанавливать прибор учета на столбах

  • Внутри помещения, без воздействия холодного или горячего воздуха, прибор дает более точные показатели. Погрешность уличных счетчиков, по сравнению с домашними, может достигать 10%. Учитывая высокую стоимость электроэнергии для потребителей, сумма к оплате за электроэнергию возрастает существенно.
  • Счетчик, который был установлен на столб, быстрее выйдет из строя, прослужит более короткое время.
  • Пыль, влажный воздух, ветер, град — все эти природные факторы не могут не влиять на работу прибора. При таком расположении электросчетчики чаще требуют ремонта, точность показателей не редко сбивается.
  • Когда счетчик установили на улице, за ним нужно следить. Ведь даже из хулиганских побуждений кто-то может повредить прибор, не исключаются и кражи, несмотря на надежное крепление и подсоединение к электрической сети.
  • Энергетические компании заставляют устанавливать счетчики на свет на улице, часто рассчитывая на дополнительную прибыль. Ведь при поломке или полном выходе из строя счетчика, потребителю нужно платить за новый контрольный прибор, новую установку, новую опломбировку.
  • Также заинтересованы в том, чтобы электросчетчики в секторе частных омов, дач, садовых участок располагались на опорах линий передач и те компании, которые занимаются продаже счетчиков, их проверкой.

Причины для беспокойства у владельцев участков в дачных поселках, садовых товариществах, в частном секторе много. И поэтому интересует вопрос, имеет ли законность требование вынести электросчетчик за пределы дома и даже двора.

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности. При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

  1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
  2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
  3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
  4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Особенности процесса

Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).

Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.

Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.

Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.

Переносим устройство на соседнюю стену

Определяясь с тем, как правильно перенести розетку, необходимо понять, какой способ будет оптимальным:

  • удлинение с помощью шлейфа;
  • удлинение путем добавления нового, аналогичного по сечению;
  • создание параллельной выделенной линии.

Последний вариант заключается в протягивании нового провода от распредкоробки и считается наиболее надежным и безопасным. Такой перенос розетки своими руками позволяет вывести отдельную точку на любую стену квартиры, но требует значительных материальных, временных затрат. Работы проводятся последовательно:

  1. Проверить, отключено ли на щитке электричество, если нет, то помещение обесточить.
  2. Вскрыть распределительную коробку, от которой запитан кабель предназначенной для монтажа точки, отсоединить провод, демонтировать старое устройство, проводку.
  3. Оставшуюся после демонтированной линии лунку заполнить строительным гипсом.
  4. В соответствии с разработанной схемой переноса розетки в квартире проложить новую штробу. Размер новой канавки рассчитывается в зависимости от диаметра проводки с учетом слоя отделочного материала толщиной 15-20 мм. Перед тем как пробить перфоратором штробу, стену желательно разметить.
  5. После того как канавка готова, проложить по ней провод.
  6. На месте будущего прибора перфоратором со специальной насадкой пробить отверстие под установку монтажной коробки диаметром 60 мм и глубиной 50 мм. Промазать сделанное гнездо алебастром или строительным гипсом, установить коробку, подождать до высыхания раствора.
  7. Для фиксации кабеля в канавке применяют дюбель-хомуты, закрепляя их через каждые 50 см.
  8. При укладке жил конец необходимо завести в распределительную коробку, соединить с новым проводом путем спаивания, сверху зафиксировать изолентой. Не рекомендуется скручивать жилы, хотя это проще и быстрее, поскольку может привести к перегреванию, короткому замыканию.
  9. Второй конец протянуть к новой монтажной коробке, зафиксировать. Для более надежного соединения провода с разъемами жилы можно обкрутить вокруг установочного болта.
  10. Канавку с новой проводкой заполнить бетонным раствором.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое. На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Как соединять провода?

Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка

В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.

Способы соединения проводов

Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.

Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.

Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.

Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.

При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.

Загиб провода для резьбового соединения

Укорочение провода питания

Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.

Наращивание питающего провода

Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.

Провода из разных материалов соединять скруткой запрещено!

Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.

В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.

Добавление новой розетки к старой

В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.

Соединение розеток шлейфом

Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.

Розетки для мощных потребителей

Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.

Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.

Вмонтированная в стену розетка для электроплиты

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

  • Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
  • Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
  • Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
  • Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Подключение розетки на 380В

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.

При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки

Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов

Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

  • Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
  • Наиболее подходящее сечение кабеля – 1,5 мм2.
  • Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

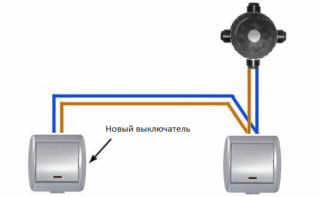

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.

Удлинение провода

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.

Вывод новой линии

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Что делать со старым отверстием

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

Как опустить выключатель ниже по стене

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

Суть наших действий состоит в следующем:

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Приступаем.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.


С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

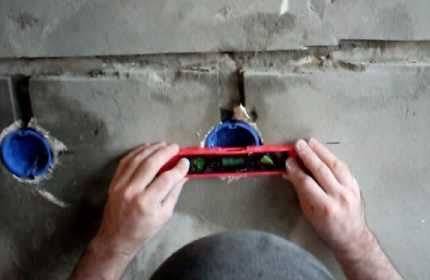

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.


Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.


Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами

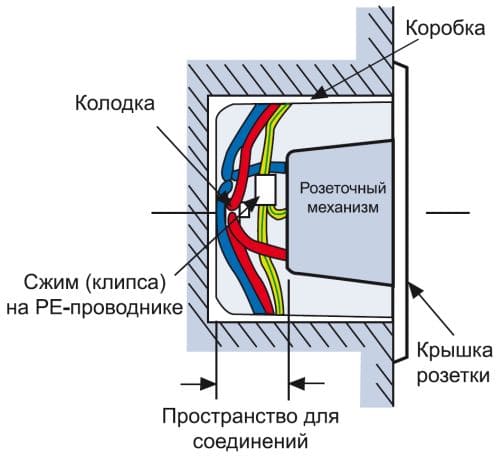

При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой. Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

С этим читают

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами

При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой. Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
