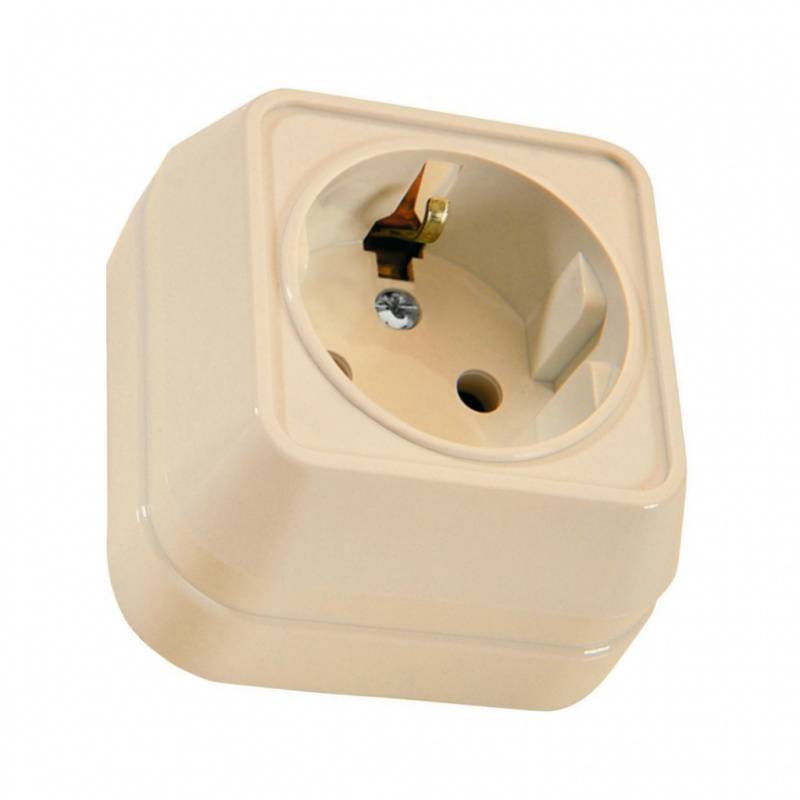

Розетки для наружной проводки: особенности и виды

Как устроено наружное устройство подключения

Внешние розетки имеют примерно одинаковое устройство, если опустить дополнительные опции.

Состоят изделия из таких частей:

• Корпус-основание. Изготавливается из керамики или поликарбоната. Служит для крепления к стене, размещения проводящих деталей и дополнительных опций.
• Механизм токопроведения. Состоит из клемм с болтами и лепестковых контактов. Служит для коммутации сети и потребителя.
• Заземление. Представляет собой внешние боковые пружины, соединенные с крепежной клеммой.
• Прижимный механизм. Саморегулирующее устройство, обеспечивающее постоянный контакт с проводом.
• Лицевая панель. Выполняет защитную и декоративную функции. Изготавливается из дерева, металла или пластика.

Выбирая внешнюю розетку, рекомендуется спрашивать у продавца сертификат качества, чтобы не приобрести подделку.

https://youtube.com/watch?v=lqDbHopOqxY

Источник

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

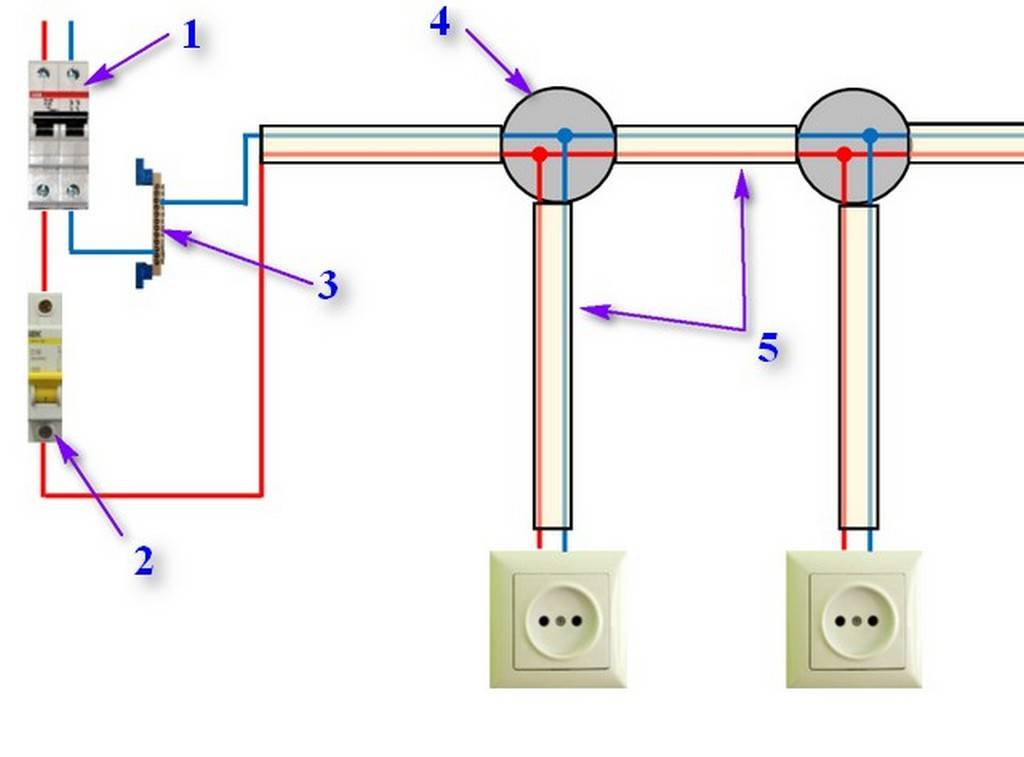

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

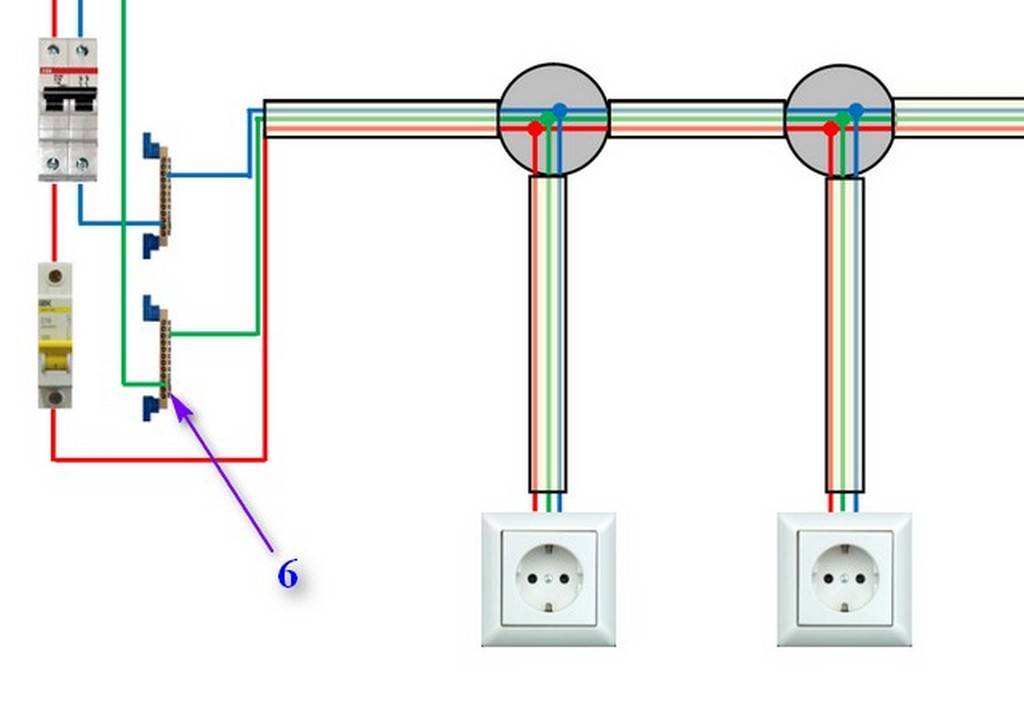

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Разнообразие электрических розеток

Чтобы правильно выбрать и установить розетку, необходимо знать, какие в продаже бывают устройства. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям.

Параметры классификации электрофурнитуры

В основе градации электроприборов лежат следующие признаки:

1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя — C или F.
3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда.

Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Галерея изображений

Фото из

Накладные розетки в ретро стиле

Розетки для скрытой электропроводки

Терминал розетки с винтовыми клеммами

Розетка с пружинными фиксаторами

Также существуют модели со специальными техническими особенностями. Например, розетки с заземлением, крышкой, шторками, подсветкой и т.д.

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Подбор розеток: учет назначения помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых.

Монтажом розеток на заводах и фабриках занимаются мастера-электрики, а вот установкой и подключением розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розетками. В жилом помещении квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок на 4-6 разъёмов.

В ванной и санузле рекомендуем монтировать влагозащитные розетки с защитными крышками, которые имеют класс влагозащиты IP44.

Галерея изображений

Фото из

Розетки для сетей среднего и слабого напряжения

Розетка с заземляющими контактами

Розетка без заземляющих контактов в основании

Розетка формате спаренного блока с выключателем

Изделия для влажных и пыльных помещений

Устройство с защитными шторками

Модель розетки с таймером

Умная розетка с управлением по СМС

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, чтобы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используют современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты).

Для электропитания техники такого плана необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций лучше применять розеточные конструктивы. Они экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество кухонных помощников: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Способы установки розеток

Способ монтажа розеток будет зависеть от типа конструкции. Бывают розетки наружной установки, подразумевающие прокладку провода в металлический или пластиковый короб за счет закрепления к стене с помощью дюбелей-гвоздей или саморезов.

Другой тип – внутренней установки. Монтаж розетки скрытой проводки проводится внутри стен с последующим креплением суппорта розетки с помощью винтов. Для стен из гипсокартона делаются отверстия, куда вставляют и закрепляют монтажные коробки.

Если стена кирпичная или из бетона – сначала высверливают отверстие коронкой. Монтаж блока розеток подразумевает параллельный способ подключения, то есть шлейфом. Сама группа розеток может размещаться и вертикально, и горизонтально, а затем она закрывается общей рамкой.

Розетки в квартире: какие лучше ставить? Самые популярные виды и их характеристики

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего оборудования и особенностей приборов для подключения.

Выбор такой продукции может заставить задуматься даже профессионального электрика: выставленный ассортимент, представленный в специализированном магазине, широк и разнообразен. А простому потребителю нелегко сориентироваться в критериях и требованиях безопасности, предъявляемым к самому простому виду электрооборудования, которым приходится пользоваться ежедневно и многократно.

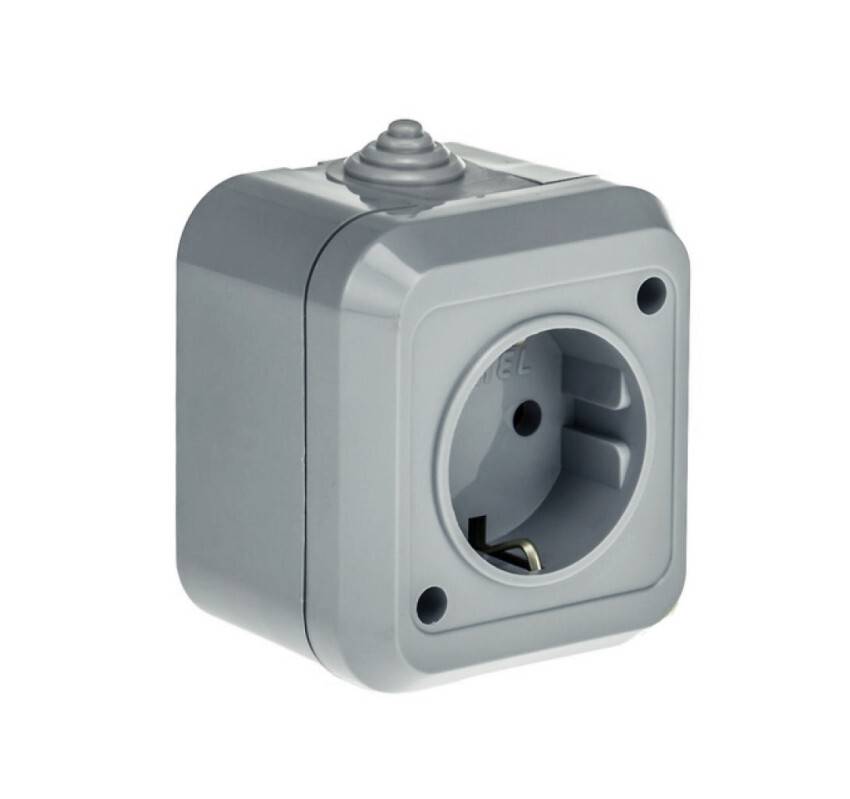

Виды наружных розеток

Принято выделять следующие группы:

• стандартные розетки наружные одинарные,
• стандартные розетки наружные двойные,
• стандартные наружные розетки с защитой,
• декоративные наружные розетки.

Все они бывают как с заземлением, так и без него. По факту, заземление необходимо только в двух случаях:

• если наружная розетка монтируется в металлическом гараже,
• если монтируется декоративная наружная розетка.

Далее подробно рассмотрим каждый из видов:

1. Стандартные наружные розетки представляют собой пластиковый контейнер в который вмонтированы корпус, контакты и пластины обжима штепселя. Так как механизм розетки имеет стандартную высоту в 5-7 см и ширину 4-5 см, итоговые размеры наружной розетки, с учетом защитной гарды под вилку электроприбора, составляют от 10 до 15 сантиметров в высоту и около 10 см в ширину. Обычно имеют форму параллелепипеда.
2. Двойные наружные розетки отличаются от одинарных только наличием нескольких разъемов под штепсель.
3. Розетки с защитой бывают как одинарные, так и двойные. Основная отличительная черта – наличие закрывашки, которая препятствует свободному доступу к разъему. Используют их либо на садовом участке, чтобы насекомые не залазили, либо для защиты здоровья маленьких детей.
4. Декоративные наружные розетки появились сравнительно недавно. Их главное достоинство – высота, всего 1,5-2 см, что аналогично внутренним розеткам. Из-за особенностей устройства такие приспособления пригодны для монтажа в жилых помещениях. Разнообразие расцветок и форм вкупе с простотой монтажа делает их серьезными конкурентами внутренним розеткам. Но это только на первый взгляд. Крепление по средствам двухсторонней клеящей основы или даже болтами к стене не является надежным. Клей и дюбеля достаточно устойчивы к постоянным нагрузкам, но резкие усилия по высовыванию вилки из розетки, расшатывают конструкцию и приводят к тому, что розетка отваливается. Поэтому лучше не экспериментировать и устанавливать наружные розетки в соответствующих местах.

Срок службы розетки во многом зависит от ее качества

Поэтому при выборе лучше обратить внимание на проверенные фирмы. В их числе:

• Simon, Испания,
• Jung, Германия,
• Gira, Германия.

При выборе наружной розетки необходимо учитывать следующие характеристики:

1. Степень защиты оболочки от проникновения внутрь розетки воды и внешних твердых элементов. Маркировка степени защиты отображается на самой розетке двумя цифрами. Первая цифра отображает степень защиты от проникновения внешних предметов и ранжируется от ноля до шести. Где шесть — максимальный уровень защиты. Вторая цифра отображает степень защиты от воды, и ранжируется от нуля до девяти. Где девять обозначает полную водонепроницаемость под давлением.
2. Показатели номинального тока и номинального напряжения.
3. Материал основы корпуса наружной розетки. Желательно приобретать розетки белого или бежевого цвета, что говорит об использовании полноцветного пластика без красителя.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

№7. Что еще важно учесть при выборе?

Рассматривая в магазине несколько вариантов, не мешает провести визуальную оценку:

• от пластиковых розеток и выключателей не должно идти резкого неприятного запаха. Едкий аромат – главный признак того, что качество изделия, мягко говоря, не очень высокое;
• внешне изделие не должно иметь изъянов, неровных краев, трещин, ямок и прочих дефектов. Если материал изготовления пластик, то он должен быть твердым – мягкий пластик легко деформируется, а это может стать не просто эстетической проблемой, но и угрозой безопасности. Вес также имеет значение: качественный выключатель или розетка будут увесистыми, так как все элементы конструкции имеют толстые стенки, которые обеспечивают более высокую механическую прочность и долговечность;
• о качестве пластика косвенно свидетельствует количество элементов, из которых состоит выключатель или розетка. Чем больше этих элементов и крепежа, тем лучше – значит, производитель использовал хороший материал;
• качество сборки можно определить по заземляющим контактам. Если они тонкие и мягкие, то от подобной покупки лучше отказаться;
• обязательно должна присутствовать маркировка и знак качества завода-изготовителя. На китайских дешевых изделиях маркировка обычно отсутствует. Кроме знака качества, наносится информация о номинальном напряжении и токе;
• еще один косвенный показатель качества – наличие инструкции по сборке и монтажу. Ее кладут производители, которые заботятся о покупателях, а недобросовестные китайские компании, которые штампуют плохонькие розетки и выключатели, часто пакуют их в полиэтиленовый пакет и все.

Среди производителей розеток и выключателей отметим Legrand (французская компания, лидер отрасли), Schneider Electric, Jung, Bticino, ABB, Polo, Fontini. Есть чуть более дешевая продукция от польских и турецких компаний, которая также имеет неплохое качество: Viko, Makel, Karlik, MONO, OSPEL. Из отечественных производителей крупнейшим является Wessen.

Напоследок отметим, что стандарты регламентируют установку розеток и выключателей на высоте не более 1 м от пола, но из этого правила есть масса исключений, в особенности, когда речь идет о ванных и кухнях – тут позволительно монтировать оборудование в наиболее удобном месте.

Статья написана для сайта remstroiblog.ru.

Особенности уличной розетки

Розетки для улицы изготавливают по всем параметрам безопасности и защиты от внешних факторов. Уличные розетки для сада устанавливают для дальнейшего подключения к ней газонокосилки, садовой техники и других приборов. Их установка облегчит вам задачу и больше не потребуются “переноски”.

Уличные розетки обычно изготавливают из стали, которая имеет высокое качество. Дополнительные элементы изготавливают в соответствии с европейскими стандартами. Эти приборы следует устанавливать на твердом основании. Например, на бетоне, твердом грунте или плитке. Часто многие потребители устанавливают их для контроля над уличным освещением.

Розетка на внешней стене здания

Это необходимо для того чтобы обеспечить возможность быстрого включения фонарей и для регулировки лампочек в саду. Управление уличными розетками можно осуществляться:

• пультом дистанционного управления;
• рубильником;
• специальным выключателем.

Выбор системы будет зависеть от модели устройства. Если ваш участок большой, тогда лучше выбирать дистанционное управление. Блок уличных розеток позволяет с одного места контролировать следующие приборы:

• электропилы;
• осветительные приборы;
• косилки.

Блок розеток CSB-104 на 4 розетки

В такой конструкции защита уличной розетки будет качественной. Влагозащищенная уличная розетка – это еще одна разновидность конструкций, которые предназначены для установки на улице. Они обеспечивают безопасность для электрической сети. Эти розетки надежно защищены от неблагоприятного влияния природных условий. Качественные приборы обязательно выдержат перепады температур, влагу и воздействие пыли.

Уличные розетки должны быть надежно защищены от внешних факторов. Это необходимо, чтобы избежать постороннего вмешательства в их работу. Главным фактором их безопасности считается наличие металлического корпуса.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

• Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
• Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
• Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

Монтаж наружной розетки

По требованиям ПУЭ наружная розетка должна быть размещена от стенной поверхности в  одном сантиметре. Для этого она устанавливаться на специальное пластмассовое или фанерное  устройство, называемый подразетником. Подразетник прикрепляется к стене.

Существуют наружные розетки со специальными лапками крепления, такие можно прикручивать  без каких-либо дополнительных подразетников.
Проводку к поверхностным розеткам, как правило, подводят с использованием кабель-канала,  предотвращающего повреждение провода. На сегодняшний день все чаще используют вид плинтуса, который имеет внутреннюю полость для скрытия проводки. Провода на стене фиксируется  шурупами или роликами.

Сначала проводится подготовка и разметка. С розетки снимается крышка, боковые  фиксирующие элементы отжимаются. Розетка разбирается на элементы, намечается на стене где  будут располагаться отверстия для крепления. Здесь желательно пользоваться уровнем, иначе  розетка может быть прикручена криво. Затем высверливаются отверстия под дюбель-гвозди. Внутрь розетки протягивается кабель.

После подготовки отверстий, устанавливают розетку. В просверленные дыры вставляются дюбель-гвозди или саморезы, если это деревянная стена, присоединяется механизм и все закрепляется. Те провода, что располагаются внутри розетки, зачищаются. Провода, как правило, три.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера). Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют

Подключают следующее, второе устройство, действуют по такому же алгоритму

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки). Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.
