Нужна ли отдельная розетка под вытяжку на кухне и где ее делать

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной.

Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Нормативы для установки розеток на кухне

Нормативные акты содержат рекомендации относительно использования электроэнергии в быту. В таких документах описывается расположение розеток, их высота. Все требования относительно размещения этих приборов приведены в государственных стандартах 7397.0 и 7397.1 от 1989 года, а также в СНиПе 3.05.06 от 1985 года:

• высота розеток от пола на кухне не должна превышать двух метров;
• подключенная техника располагается в радиусе 1 метра от источника электропитания;
• розетки располагают таким образом, чтобы на них не попадали капли воды из крана.

Каждый пользователь должен соблюдать нормативы. Это позволит избежать аварийных ситуаций в кухонном помещении.

Высота установки наклонной вытяжки над плитой

В крайнее время обширное распространение получили наклонные вытяжки. Они наиболее эстетичны, и лучше вписываются в современные стили интерьера. Для них высота установки несколько меньше:

• для газовых плит — 55-65 см,
• для электрических и индукционных плит — 35-45 см.

Почему принципиально придерживаться высот установки?

Устанавливать вытяжку на высоте, рекомендованной производителем, чрезвычайно принципиально — лишь в этом случае она будет работать долго и отлично очищать воздух от гари и капель жира, образующихся во время приготовления пищи.

Установка на наименьшей высоте может привести к пожару, будет мешать приготовлению пищи и не эстетично смотрится.

Очень крупная высота не дозволит улавливать все загрязнения, поступающие в воздух, и коэффициент полезного деяния вытяжки снизится.

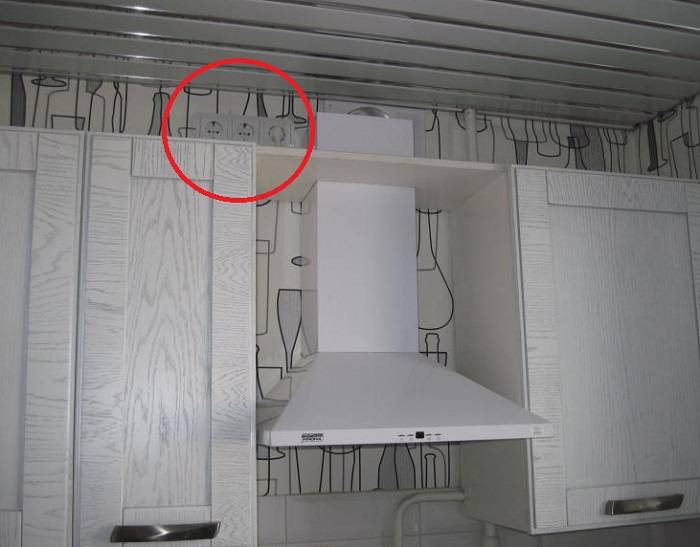

Установка розетки для вытяжки

От высоты установки вытяжки над плитой зависит размещение розетки, куда она будет подключаться. Традиционно розетку монтируют конкретно над вытяжкой. Хороший вариант — закрепить розетку выше полосы подвесных шифанеров приблизительно на 10-30 см. При этом не забудьте сдвинуть отверстие под розетку на 20 см в сторону от оси симметрии вытяжки, так как по центру проходит вытяжной канал.

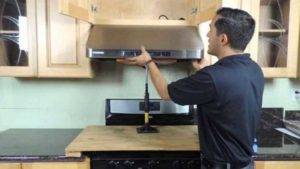

Важные правила установки вытяжки

Собираясь самостоятельно крепить воздухоприемник, изучите заранее правила, которыми руководствуются при установке. Особенно это касается норм и требований к высоте вытяжки над газовой плитой:

1. Ширина вытяжки и размер варочной должны всегда совпадать для оптимального выполнения своих функций, или быть чуть больше. Главное требование — не уже, чем плита.
2. По стандартам расстояние от вытяжки до плиты зависит от вида варочной поверхности, прописанных в руководстве к эксплуатации.
3. Розетку, к которой подключается устройство, установите как можно дальше от плиты. Хорошо, когда она находится над кухонным гарнитуром или спрятана за дверцами шкафа. Провода необходимо размещать далеко от источников возгорания.
4. В самом коробе и месте подсоединения вытяжки к воздуховоду не должно быть много углов и поворотов. Иначе воздух, встречая множество преград, будет уходить с затруднением и лишним шумом.
5. Следует соблюсти нормы высоты вытяжки над газовой плитой, которые описаны в инструкции к технике во избежание возгорания. Общих границ расстояния по ГОСТу от газовой плиты до вытяжки на кухне нет, но они существуют у каждого производителя. Ознакомится с ними можно в руководстве об эксплуатации. Стоит придерживаться именно этих рекомендаций при определении высоты вытяжки над газовой плитой.
6. При отсутствии вентшахты, следует выбирать циркуляционный вариант. Его монтировать намного проще.

Save

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

• Нвп: высота от вытяжки до плиты;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Выбор электророзетки и кабеля

Стоит обратить пристальное внимание и на саму розетку:

• материал изготовления должен быть устойчив к высоким температурам. Лучшим решением будет взять дорогое устройство из термостойкого пластика, который способен переносить случайный нагрев. Дешевые же будут быстро желтеть и темнеть;
• во всех соединениях не должно быть люфта;
• отверстия для вилки должны быть с защитой – раздвижными шторками;
• в последнюю очередь стоит думать о том, как розетка впишется в дизайн. Но и забывать об этом не следует!

Кабель также нужно выбирать внимательно. Необходимо выяснить, какова мощность вытяжки для кухни, и после подобрать под нее соответствующий кабель.

Вполне возможно, что в будущем в данную точку будет подключаться не только вытяжка, поэтому важно учесть и это. Современные приборы обладают мощностью от 100 до 400 ватт, а сила тока не превышает 2 ампер. Если взять кабель с сечением в полтора квадрата, то его хватит не только на вытяжку, но и на еще один электроприбор, но не очень мощный

Если взять кабель с сечением в полтора квадрата, то его хватит не только на вытяжку, но и на еще один электроприбор, но не очень мощный

Современные приборы обладают мощностью от 100 до 400 ватт, а сила тока не превышает 2 ампер. Если взять кабель с сечением в полтора квадрата, то его хватит не только на вытяжку, но и на еще один электроприбор, но не очень мощный.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек

Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

• разность давления в каналах;
• плохая проводимость воздуха;
• приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Этапы подключения вытяжки к электросети

Основная задача по подключению вытяжки к электросети сводятся к оптимальному выбору места размещения розетки. Она не должна быть расположена на видном участке стены по эстетическим соображениям. Подводка к ней также должна быть скрытой от глаз.

Для выполнения работ по электроподготовке вам понадобятся следующие инструменты и материалы:

• набор отвёрток (шлицевая и крестовая);
• индикаторная отвёртка;
• перфоратор с победитовым буром (если предполагается установка новой розетки);
• коронка (для розетки скрытого типа);
• узкогубцы;
• кусачки или пассатижи;
• монтажные метизы: дюбели, саморезы;
• провода 3 х 1,5;
• розетка и коробка (для внутреннего монтажа).

В случае если необходимо проложить участок скрытой проводки, придётся использовать штроборез или специальную насадку для перфоратора. Для линий открытого типа пригодится пластиковый короб для проводов.

Существует три варианта организации подключения:

• с использованием шлейфа;
• посредством замены одиночной розетки на двойную;
• подводка выделенной электрической линии от распределительного щитка.

Рассмотрим каждый из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

Этот способ является самым простым и гибким в случае, если под вытяжку розетка изначально не была предусмотрена. Для этого вам надо найти ближайшую от выбранного места бытовую розетку с заземлением. К вновь установленному электрическому разъёму от соседнего пробрасываете трёхжильный шлейф открытым или закрытым способом. Подключаете его с двух сторон к контактам. Если расстояние небольшое, допустимо использовать кабель сечением 1,5 кв. мм.

Подключение вытяжки путём замены розетки на двойную

Если в непосредственной близости от устанавливаемого прибора уже существует заземлённая электророзетка, но она занята другим потребителем, необходимости в использовании шлейфового подключения нет. Достаточно заменить установленную розетку на двойную и протянуть к ней провод от вытяжки.

Применяя первый и второй вариант организации электропитания, убедитесь, что электрическая линия, на которую подключается новая розетка, способна обеспечить необходимый уровень мощности с учётом дополнительного потребления вытяжкой.

Проведение новой линии для вытяжки

По ряду причин иногда всё же приходится выбирать самый сложный путь и протягивать новую линию от распределительного щитка к месту установки вытяжного устройства. Этот способ самый надёжный, так как на работу прибора не будут влиять никакие другие потребители, и в случае необходимости вы всегда сможете его обесточить, сохранив работоспособность прочей техники.

В этом случае можно расположить розетку в самом удобном для этого месте, например, над вытяжкой, в невидимой зоне, на доступном расстоянии для штатного шнура питания. Заведите провод на отдельный дифференциальный автомат. При использовании обычного автоматического выключателя коммутируйте линию в цепь устройства защитного заземления. Присоединив с другой стороны проводку к разъемам розетки и подав напряжение в щитке, можете подключать вилку и тестировать вытяжку!

Электрические принудительные вытяжки уже достаточно давно завоевывают все новые горизонты в нашей стране, и вопрос как устанавливается розетка под вытяжку становится как некогда актуальным. Ведь данные устройства обычно монтируются под самым потолком и для ее подключения розетку приходится монтировать тоже под потолком, что не всегда привлекательно. Поэтому в нашей статье мы рассмотрим все возможные варианты подключения электрических вытяжек.

Варианты подключения

Подключение вытяжки к распределительному щитку – неудобный вариант

Подключать вытяжку в квартире допускается через розетку или напрямую к распределительному щитку (защитному автомату, устанавливаемому в нем). Выгода последнего способа коммутации состоит в следующем:

• сокращается число соединительных контактов и проводов, повышается надежность эксплуатации питающей линии;
• расходы на приобретение установочных изделий снижаются – не нужно приобретать отдельную розетку со всеми ее креплениями;
• не требуется подбирать место под розетку.

Минусом этого варианта подсоединения является возможность отключения вытяжки только с помощью защитного АВ, расположенного на значительном удалении от кухонного помещения.

Преимущество первого способа подключения состоит в удобстве коммутации вытяжного агрегата (розетка всегда находится под рукой) и экономии пространства в распределительном щитке. Его недостаток – необходимость отведения специального места и расходы на обустройство розетки с местным заземлением.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

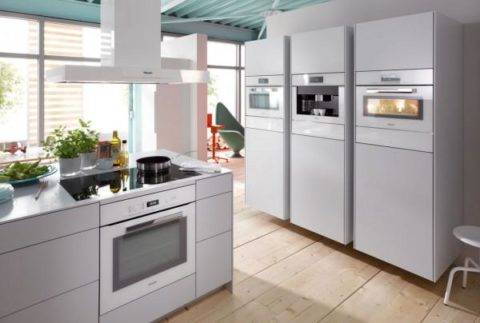

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

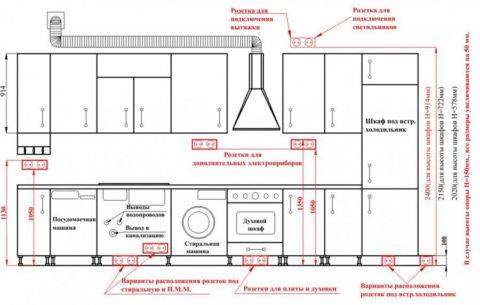

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

С этим читают

Каким способом подключить вытяжку к вентиляционной системе

Особенности установки зависят от способа подключения техники к вентиляции. Можно устроить выход в общедомовую шахту или сразу за пределы помещения. Последний вариант дает существенное облегчение монтажа.

Однако, основная часть вытяжек подводится именно к общей шахте. Но тут есть свои подводные камни. При накоплении копоти в вентиляционной трубе может произойти нарушение воздухообмена в других квартирах или формирование воздушной пробки, блокирующей отток воздуха. Кроме того, большая часть решетки закрывается воздуховодом, что оставляет минимальные условия для нормального воздухообмена на кухне.

Чтобы вытяжка не стала помехой естественной вентиляции, можно действовать так:

• берем специальную решетку для вытяжек, тройник и обратный клапан;
• к решетке крепим тройник;
• к нижнему входу решетки присоединяем воздуховод;
• на свободный выход ставим обратный клапан так, чтобы его планки запирались при прохождении воздушного потока из трубы;
• суть в том, что при работе вытяжки лепестки клапана отогнуты. В вентканал воздух из кухни попадает через открытый выход тройника и решетку. Когда прибор отдыхает, пластины клапана разворачиваются, воздух идет в вентиляционную систему.

Если вы не уверены, что готовы регулярно прочищать всю систему, остановитесь на прямом отводе за пределы помещения. Потребуется сверление отверстия во внешней стене при помощи алмазного бура. Снаружи ставится предохраняющая решетка с обратным клапаном, внутри — воздуховод. Щели заделываются раствором. К системе присоединяется вытяжка. В особых случаях подключение проводится в отдельный вентканал.

Отмечу, что антивозвратный или обратный клапан – это легкая металлическая или пластиковая пластина. Она подвижно фиксируется на двух участках трубы (снизу и сверху). Лепестки клапана подпираются пружиной. Пока воздухоочиститель не работает, пластины перекрывают доступ наружного воздуха. Когда прибор в работе, воздушный поток отгибает пластины вперед путем отжатия пружины.

Выбираем место для розетки под вытяжку: правила и стандарты

К огда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Г лавные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Высота розетки для вытяжки: на какой делать?

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5 , где:

• Нвп: ;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Сами или у дизайнера!

Большое количество бытовых приборов используемых на кухне требует увеличение количества электрических розеток. При идеальном варианте расположения кухонных розеток, для каждого используемого бытового прибора необходимо запланировать свою отдельную розетку. Если нет такой возможности, то определить нужное количество кухонных розеток можно основываясь на следующие правила.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

• особенностей дизайна комнаты;
• где располагаются мебель и бытовая техника;
• толщины сечения электрической проводки;
• мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см; расстояние от потолка до точки подключения составляет 30 см; при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см; при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его; точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника; если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Конструктивные особенности

Если говорить о конструктивных отличиях, вытяжки подразделяются на настенные, настольные, островные, встраиваемые аппараты. Настенные модели чаще выполняются в округлой и прямоугольной форме, что позволяет покрыть всю плоскость варочной панели. Встраиваемые практически не видны глазу, потому что вписываются в мебельный профиль.

Компактные настольные вытяжки устанавливают около варочных панелей, – сегодня это востребовано на небольших кухнях. Островные – популярный вариант для просторных помещений. Модели подвешиваются в потолочной зоне над отдельностоящими плитами.

Современная вытяжная техника представлена в трех видах:

• рециркуляционная;
• вытяжная;
• комбинированная.

При рециркуляции воздух проходит сквозь фильтры, возвращаясь обратно в помещение.

Лучшие модели вытяжек с угольным фильтром

На отводе воздушные массы выводятся в вентиляционное отверстие. Комбинированные могут работать в любом из обозначенных режимов.

Принцип подключения напрямую зависит от типа вытяжки, поэтому советую заранее продумать все тонкости и приобрести оптимальный вариант.
