Разметка в зависимости от типа фундамента
Каждый фундамент имеет свои особенности в связи, с которыми имеются свои особенности в разметке.
Ленточный фундамент
По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.
Для небольшой постройки будет достаточно траншеи глубинно в полметра
Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены
Столбчатый фундамент
Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.
Диагональ Фундамента
Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента. Обе диагонали фундамента должны быть одного размера. Второй способ разметки небольшого фундамента, — это пойти от противного .
Сразу посчитать периметр, диагонали и сплести своеобразную паутину . Разметка диагоналей фундамента для бани. Правильная разбивка фундамента. — Продолжительность: 36:42 Виктор Головин 252 986 просмотров. У вас также появится и диагональ.
Вследствие этого, найти точку для четвертого из углов – это ужеПодобным образом размечается внешний периметр фундамента. Если он плитного типаОбщие правила для разметки фундамента Построение прямоугольного фундамента15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеемДиагональ, соответственно метр. Рассчитав все на бумаге, я купил нужное количество шнурка и попросту отмерил весь периметр фундамента.
Как измерить диагональ комнаты, фундамента, окна или дверного проема? Диагональ- это линия соединяющая противоположные углы. Схема разметки фундамента. Тем же методом найдите четвертый угол. Измерьте длину диагоналей, они должны быть равны. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали.
23 июл диагональ фундамента. Вероника Разметка диагоналей фундамента для бани. Как найти самый высокий угол фундамента?23 июл диагональ фундамента. Вероника Правильная разбивка фундамента. — Duration: Разметка диагоналей фундамента для бани. 25 апр Найдите диагональ прямоугольника ABCD, если стороны Разметка диагоналей фундамента для бани. — Duration: 15 дек Правильная разбивка фундамента. Виктор Головин Значит для дома 10х10 диагональ будет м. Так можно посчитать Пифагора) Построение прямоугольного фундамента (метод паутина) число будет являться длинной нашей диагонали соединяющей наши отрезки. 14 сен В разметке фундамента эти самые диагонали участвуют в качестве радиусов дуг, поэтому проверять их — лишняя трата времени.
По теореме Пифагора, зная размеры будущего фундамента, вычисляем диагональ. Отмеряем один шнур большего размера, чем длина второй стены Единицы могут быть любые – метры, сажени или длина какой-то мерной палочки. Т. е. при разметке фундамента диагонали прямоугольника должны Измерения очень просты: берем рулетку и меряем диагонали. Если длина диагоналей совпала, значит границы фундамента мы разметили правильно Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, горизонтальности необходимо проверить диагонали фундамента. алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Уложенный, выровненный по диагонали, привязанный шпильками к фундаменту намертво.
Ну, и начинаем потихоньку материал ебать — пилить-колотить алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Даже эта статья многими будет просмотрена по диагонали из-за своего немалого (ха-ха Если быть конкретнее, то в области английского языка, на фундаменте которого стоит вся Хоть и делаешь на компе для галочки, но всё равно по диагонали читаешь боевые уставы, пособия по СиУО, РБР. Началось возведение свайных фундаментов моста в Крым. На другой стороне перекрёстка, по диагонали от этих церквей ещё недавно находился что в 19 веке, колокольню этого храма надстроили, в результате чего просел фундамент, в при моих 45 град, ступенька 200 как раз ложится во всю длинну диагонали 150х150. ну почти Забурил фундамент и установил анкеры. привез металл, тем же вечером установил раму лежащего в основании пирамиды служит точка пересечения его диагоналей). Труба выводится под уклоном для самостоятельного стока воды за пределы фундамента.
Обноска, что это такое, как устанавливается
Этим термином обозначают конструкцию, которая позволяет при необходимости восстановить на строительной площадке осевые линии здания. Закреплённые на земле точки невозможно использовать в процессе работы, так как грунт перемещается, происходит движение техники и людей и сохранность такой выноски обеспечить нереально. Оси не должны мешать работе, но требуется возможность в любой момент получить их положение.
Переноска осей на обноску.
Для этого осевые линии переносятся на прочную строганую доску, закреплённую горизонтально на высоте около полутора метров на двух опорах, надёжно установленных в грунт. При необходимости, по этим точкам натягивается строительный шнур, обозначающий положение оси. Чем основательнее выполнена обноска, тем меньше риска, что она сместится, приведя к ошибкам в положении осей со всеми вытекающими из этого проблемами.
Желательно, чтобы верхний срез поперечин находился в одном уровне, что упростит в дальнейшем вынос угловых точек. На одну линию делается две конструкции, состоящие из пары опор с перекладиной. Для закрепления четырёх осей, что является минимальным количеством для здания, понадобится поставить восемь таких сооружений.
Учитывая, что между зданием и обноской требуется свободное пространство для движения техники, устройства откосов котлована и тому подобного, она ставится на удалении от трёх до пяти метров от здания.
Виды обноски.
При работе с тахеометром, вынос линий на горизонтальные перемычки не составляет труда. Действуя на основе разбитых рулеткой угловых точек, между соответствующей парой обносок натягивается шнур. Его положение контролируется отвесом, нацеленного грузилом непосредственно на забитый стержень, смещая нить на требуемое расстояние, добиваются полного соответствия с линией стержней.
Такой способ дешев, и если есть много свободного времени, можно его использовать, но лучше потратить некоторую сумму и пригласить геодезиста, имеющего необходимое оборудование. Несмотря на затраты, это гарантирует уверенность в правильности расположения осей здания и избавит от длительной работы, которая не обеспечит нужной точности.
Подготовка участка
Перед тем как начать разметку фундамента, следую подготовить участок. Для этого избавляемся от всего, что будет мешать процессу разметки, если мешает дерево, срезаем и выкорчевываем, камни переносим, хлам вывозим. При не ровном рельефе земли надо провести планировку участка, нанять спецтехнику, для быстрого и качественного результата. Если неровности на участке небольшие можно их исправить своими руками, при помощи лопаты.
По-хорошему надо снять верхний слой земли, чернозем, и отвести его на расстояние где он не будет мешать процессу строительства. Но не всегда это надо и не все это делают. Если чернозем убирать не надо и участок относительно ровный, остается только скосить траву, если она есть, тат как она будет мешать при разметке фундамента дома, в процессе натягивания веревки или лески.
Варианты разметки фундамента
Один из способов основан на построении «золотого» треугольника по правилу «3-4-5». Чем больше размеры фундамента, тем точнее будет произведенная разметка. В этом способе линии будущих стен натягиваются параллельно катетам создаваемого треугольника.
Для начала следует определиться с базовым углом, который помечается колышком длиной 1.1-1.3 метра. От этого угла задается направление одной из стен, рекомендуют самую длинную
По выбранному направлению отмеряется 4 равные части, неважно в каких единицах, и устанавливается второй колышек. Натянув между ними шнурок, получаем первую сторону треугольника. После этого берутся 2 веревки, на которых отмечаются 3 и 5 равных частей, соответствующих единицам первой стороны треугольника
К первому колышку привязывается более короткий шнурок, ко второму – более длинный. Сведя точки, соответствующие длине в 3 и 5 частей, и установив там третий колышек, получаем прямоугольный треугольник, в котором две выбранные стены строго перпендикулярны
После этого берутся 2 веревки, на которых отмечаются 3 и 5 равных частей, соответствующих единицам первой стороны треугольника. К первому колышку привязывается более короткий шнурок, ко второму – более длинный. Сведя точки, соответствующие длине в 3 и 5 частей, и установив там третий колышек, получаем прямоугольный треугольник, в котором две выбранные стены строго перпендикулярны.
По выбранным стенам отмеряем необходимую длину стены, устанавливая в этих местах очередные колышки, обозначающие еще 2 угла. Две стены выведены. Отмерив от установленных углов расстояние еще двух стен, получится точка для четвертого угла. Перепроверить разметку можно сверив длину диагоналей полученного прямоугольника, которые должны совпадать. Допускается незначительное расхождение не более 10 мм.
Натянув по периметру шнурок или леску, получается внешний край будущего фундамента. При наличии внутренних перемычек их отмеряют от установленных углов и обозначают штырями. Внутренний край фундамента отмеряется от внешнего края на планируемую ширину.
После разметки обоих краев фундамента необходимо удалить все ненужные колышки. Вдоль натянутых лесок укладывается доска с ровным краем, по которой надрезается грунт, обозначая контуры для рытья траншей. Использование на углах длинных колышков позволит им не падать во время удаления грунта.
Выравнивание величины прямоугольника
Иногда фундаменты в плане имеют сложное строение, например, делаются дополнительные монолитные ленты под пристройку или веранду, а каминный зал рассматривается как вынесенное помещение. В таком случае разметка усложняется тем, что площадь дома будет складываться из отдельных прямоугольников, которые размечаются отдельно.
Каждая фигура после распланировки поверяется на соответствие с другими частями и между составными элементами также устанавливаются прямые углы. Первоначальная сторона привязывается к какой-нибудь основе на местности, которая выглядит прямолинейно. Это может быть ограда, забор, трамвайные пути или бордюр асфальтированной трассы. От этой линии откладывается одинаковое расстояние для обозначения первой стороны искомого плана фундамента.
После окончательной разметки нужно правильно рассчитать диагональ и сравнить расстояние между первой-третьей и второй-четвертой вершиной прямоугольника на местности. Должны получиться идеально одинаковые расстояния. Проверяют и длину противоположных сторон, которые также должны быть равны.
Прямоугольный фундамент
Схема разметки фундамента с указанием ширины Первую сторону фундаментной основы привязывают к какому-либо объекту на площадке. Ориентиром для привязки может служить ограждение участка или соседние постройки. Стоит учитывать и расположение солнца.
Согласно выбранному ориентиру, натягивают первый шнур на нужное расстояние и забивают два колышка. Чтобы колышки не провалились во время копания траншеи, их устанавливают дальше угла фундамента. Места пересечения шнуров будут обозначать углы. Такой способ размещения шнуров позволит сохранить первоначальную разметку при выемке грунта.
Разметка под фундамент своими руками
Андрей
Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент
Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых
Поэтому в этой статье рассмотрим именно их
Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.
Какие инструменты понадобятся?
Производится разметка фундамента своими руками с применением инструментов:
- Рулетки;
- Шнура;
- Гидроуровня и отвеса;
- Помимо этого понадобятся деревянные колышки.
С чего начать разметку?
Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.
«Египетский треугольник». Самый простой метод
Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:
1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.
Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки
Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией
Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.
На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.
Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).
Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
Видео по теме Разметка под фундамент своими руками :
Приготовление и заливка бетона
В соответствии с инструкцией, указанной на упаковке с цементом, замешиваем раствор, в который, кроме связующего вещества также обязательно входит песок, вода и мелкий гравий. Замешивать цементный раствор можно в ручной бетономешалке или, при ее отсутствии, в обычном оцинкованном тазу.
Залить ленточный фундамент можно только поэтапно, несколькими слоями. Высота одного слоя – не более 30 см. Каждый слой перед тем, как цемент схватится, нужно утрамбовывать, убирая из него пузырьки воздуха, затем оставлять до застывания.
Только после затвердевания предыдущего слоя переставляют опалубку и заливают следующий пласт.
Выставление опалубки под фундамент
Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.
Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.
Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту
По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя
Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.
От чего зависит нанесение разметки
В зависимости от типа фундамента нанесение линий разметки происходит разными способами:
- для монолитного (достаточно лишь наметить внешние границы);
- для ленточного (замерить толщину стен и проложить линии внутренних границ);
- для столбчатого (отмечается местоположение каждой опоры).
Еще один момент, который нужно учесть до разметки фундамента – форма основания дома. Наиболее часто встречаются правильные прямоугольники, но по проекту дом или другое сооружение может иметь неправильное основание. Для этого разметку наносят сначала по прямоугольнику, а затем добавляют к нему дополнительные элементы. Это значительно облегчает работы и сохраняет точность.
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.
4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.
9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.
13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.
15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Как разметить внешний контур

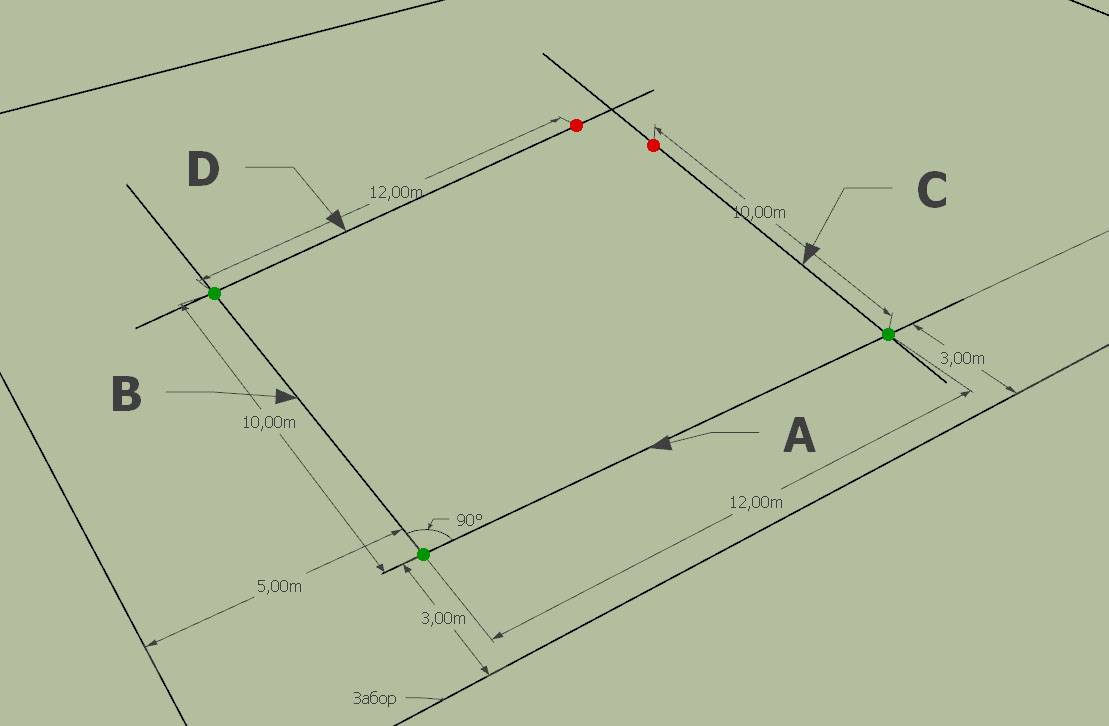

Для примера возьмем строительство дома, с размерами 6х8 метров. Сначала размечают самую длинную сторону, затем все оставшиеся. Забивается дополнительный колышек. К нему привязывается шнур. Он должен быть натянут под 90 градусов, относительно первого шнура.
Место пересечения шнуров надежно скрепляют. Полученная точка показывает угол опоры дома. Необходимо вымерять 6 метров и сделать отметку на втором шнуре. Чтобы найти точный угол, вычисления выполняются по теореме Пифагора.
Берется два отрезка, один равный трем метрам, другой четырем. Первый соответствует длине фундамента. Следует от угла отмерить 4 метра и поставить отметку.
Затем померить три метра, и поставить отметку уже на другом шнуре. Затем обе отметки соединяются так, чтобы рулетка показала 5 метров. В случае отклонения от этого размера, нужно сдвигать второй шнур, пока рулетка не покажет требуемое расстояние. Шнуры обязательно нужно выравнивать, иначе разметки для фундамента будут неправильно установлены. Чтоб в дальнейшем очень сильно усугубит процедуру строительства дома.
Как сделать?
Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.
Два метода построения прямоугольного фундамента
По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:
С=√ (А²+B²)
Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.
Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.
Второй способ получил название «паутина»
Здесь важно подготовить бечевку, которая не имеет свойства тянуться
Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента
Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.
Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.
Под столбчатый фундамент

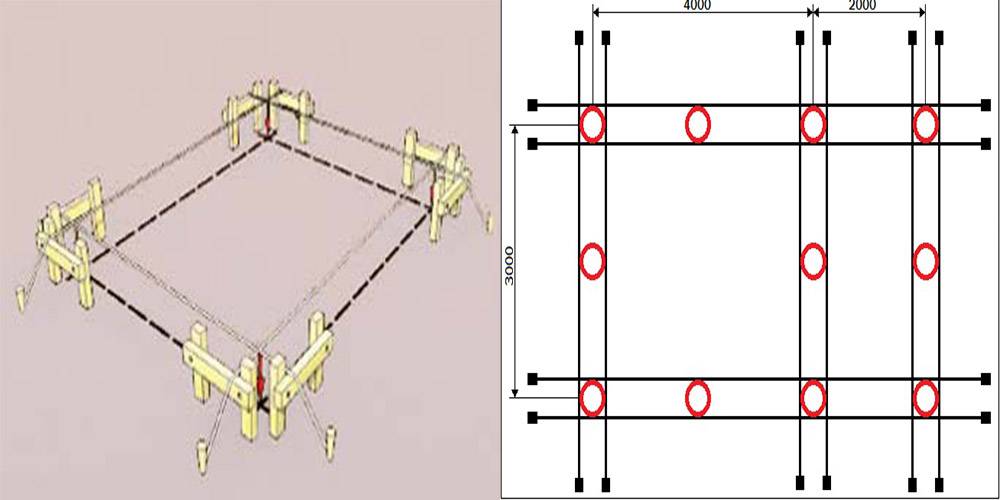

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.
Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.
Под ленточный фундамент
В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.
В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.
Под плитный фундамент
В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки
Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается
В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.
Сложная разметка
Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.
Пошаговая инструкция является следующей:
- для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
- после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
- далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
- при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.
