Раструб канализационной трубы

Универсальные советы по выбору канализационных труб

Во время определения минимального диаметра канализационных труб надо выполнять требования СНиП 2.04.01-85. Параметр зависит от уровня наполненности и высоты (давления) стоков. Полное заполнение стоками внутреннего диаметра труб отвечает единице, но оптимальным считается показатель до 0,6.

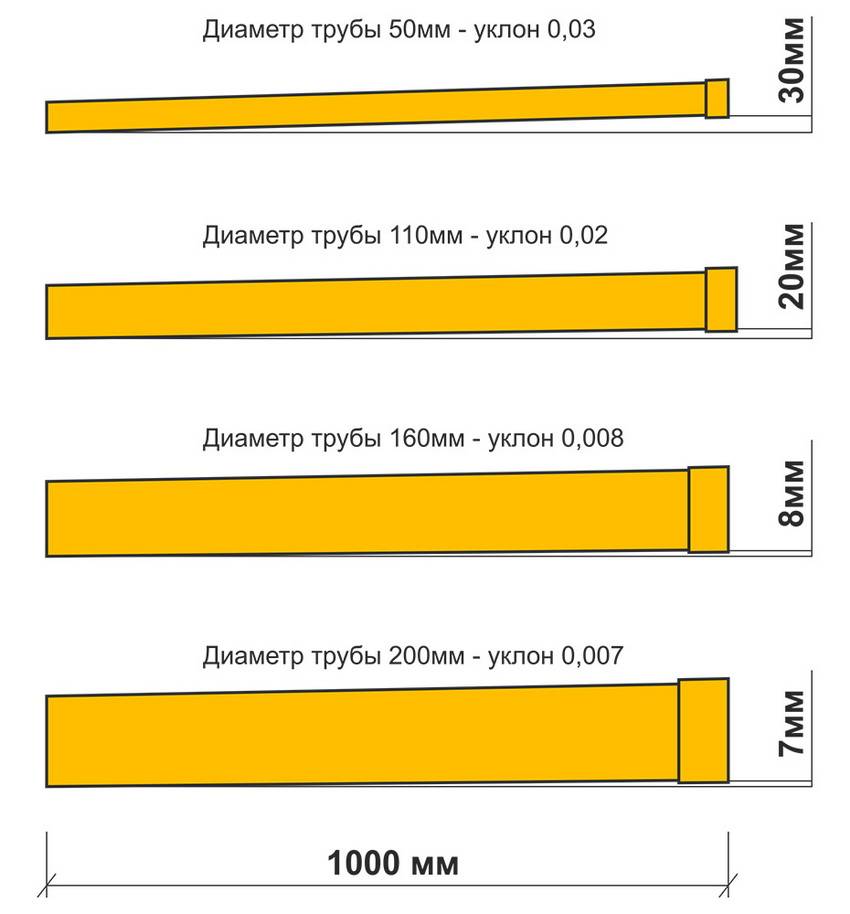

После определения диаметра надо узнать угол наклона канализационных труб, а он имеет прямую зависимость от размеров и материалов изготовления. Чем больше наклон – тем выше скорость потока канализации, тем меньше они засоряются, могут обслуживать большее помещение. V× (H / D) ½ ≥ K – формула определения угла наклона:

• V – скорость движения канализационных стоков;
• H – степень наполненности канализационной трубы;
• D – диаметр трубы;
• K – коэффициент шероховатости внутренней поверхности, для полимеров 0,5.

Для облегчения выбора диаметров и углов наклона есть специальная таблица.

Таблица 1. Выбор уклона канализации с учетом диаметра трубы.

Наименование узла	Рекомендованный диаметр канализационной трубы, мм	Минимальный уклон в миллиметрах на погонный метр
Унитаз	100	12
Отводы от стояка	75	10
Комбинированный слив	50	18
Душ, раковина	40	12-15
Биде, мойка	30	12

1. Стояк должен иметь самый большой диаметр, который обеспечит свободный сток максимального объема канализации. Несмотря на то, что он расположен вертикально, диаметр не менее 100 мм.
2. Чем больше поворотов имеет система канализации, тем больше она имеет мест вероятного засорения. Соответственно, тем больше надо предусматривать ревизий, именно в поворотах чаще всего образуются закупорки.
3. Не рекомендуется делать уклоны менее 12 мм на погонный метр для всех размеров и назначений канализационных труб.

Несоблюдение общепринятых правил становится причиной нарушения функциональности канализационных систем. Современные проекты предусматривают скрытый тип монтажа канализационных труб, а это создает очень большие трудности при необходимости выполнения ремонтных работ.

Как соединять пластиковые и чугунные трубы

Очень часто при ремонте возникает необходимость стыковки пластиковой трубы и чугунной. Конечно, можно просто вставить одну в другую, а соединение залить цементом. Но при этом пластик начнет деформироваться. Это приведет к тому, что появится течь

Крайне важно, чтобы место стыковки заделывалось очень тщательно. Ведь используются различные материалы, они расширяются по-разному при повышении температуры

Следовательно, появится разгерметизация, а следом за ней — течь. Из-за этого срок службы чугунной канализации снижается. В некоторых случаях системы даже приходится полностью переделывать.

Всего можно выделить два способа стыковки чугунных и пластиковых труб. Выбор зависит от того, есть ли раструб или нет. Допустим, у вас в канализационной системе имеется раструб, поэтому достаточно приобрести специальный переходник. Именно его вы без труда установите в раструб. У переходников диаметр как у стандартных труб канализационной системы. Если есть необходимость, то можно купить даже нестандартные переходники. Он устанавливается в заранее очищенный раструб, желательно его обмазать силиконовым герметиком. А потом этот переходник нужно поставить пластиковую канализационную трубу.

Если же нет в канализационной системе раструба, то придется использовать два переходника различного диаметра. На чугунную трубу одевается переходник из резины. Поверхность трубы необходимо тщательно очистить и загрязнений. Сверху резинового переходника надевается пластиковый. Сточную трубу необходимо установить как раз в него. Но не забудьте, что все соединения необходимо обработать герметиком. Это позволит предотвратить появление не только течи, но и неприятного запаха.

Вот и все, стыковка труб завершена. Кстати, такое соединение очень просто разбирается при необходимости. Как видите, монтаж чугунных труб канализации выполняется довольно просто, но придется делать работы в команде.

Эксплуатационный период чугунных труб

Чугунные трубы часто используют для сооружения наружных сетей и разводки системы отведения стоков. Изготавливаются элементы канализационных сетей методом центробежного литья. Сырье, которое используется для этого, #8211 серый чугун.

При монтаже канализационных сетей зачастую применяются чугунные трубы. Они отлично подходят для прокладки наружных трубопроводов.

Покрытие на основе битума наносят на внутреннюю и внешнюю поверхность трубы, что защищает их от коррозии и увеличивает срок службы чугунных канализационных труб. Но такое покрытие служит не только для защиты металла от коррозионных процессов, но и для придания гладкости внутренней поверхности. Это способствует улучшению пропускной способности.

Преимущества и недостатки канализационных чугунных труб

Начнем с преимуществ. На сегодняшний день трубы из чугуна, выполненные по современным технологиям, отличаются высокой прочностью и надежностью использования. Они могут выдерживать долговременное воздействие высоких температур, невосприимчивы к частым перепадам температуры и более устойчивы к коррозии. Несомненным и важным преимуществом чугунной канализации является еще и то, что они более доступны, чем стальные. При всем этом они более долговечны в использовании, их срок службы составляет примерно 80-100 лет. Эксплуатация чугунных труб экологически безопасна.

Схема устройства чугунных труб.

Чугунные трубы чаще всего используют, если необходимо установить систему канализации, которая должна функционировать в режиме постоянной высокой нагрузки.

Ввиду своей тяжести, чугунные трубы перевозят на специальной технике.

К недостаткам использования можно отнести сложность и стоимость монтажа. Транспортировка чугунных труб #8211 дело не из легких. Этот материал тяжелый, его можно перевести только с помощью специальной строительной техники. Соединение деталей из чугуна #8211 достаточно сложное и трудоемкое задание, от которого зависит их эффективная служба.

Существуют два основных метода соединения канализационных труб. Первый #8211 это зачеканивание стыков. Для зачеканивания стыков используют каболку или другие материалы. В этом случае стыки соединяются каболкой, пропитанной саморасширяющимся цементным раствором. Второй метод #8211 это заливание соединения расплавом серы, но нужно быть предельно осторожным с использованием этого метода.

Установка канализационных чугунных труб

На сегодняшний день производители выпускают разные чугунные трубы для канализации. Такой разнообразный выбор помогает делать канализационные системы самых различных конфигураций и упрощает их использование.

Чугунные трубы соединяются при помощи специальной соединительной муфты.

Срок службы чугунных труб зависит во многом от правильности установки, поэтому доверять стоит только проверенным специалистам. Монтаж производится в определенной последовательности. Сначала хвостовая часть чугунной трубы вставляется в раструб предыдущей детали. Затем зазоры в раструбе уплотняются при помощи пакли. Для уплотнения зазора необходимо использовать слой намотанной пакли из льна, который забивается в раструб. Забивают паклю, используя деревянную палку, по которой ударяют молотком.

При зачеканивании раструба паклей нужно следить, чтобы внутрь не попал уплотняющий материал. Это может привести к образованию засора, тогда срок эксплуатации трубы будет снижен.

Забивать уплотнительный материал нужно до тех пор, пока 2/3 раструба не будут заполнены. Затем необходимо залить раструб цементным раствором марок М400 или М300. Раствор разводится 9:1. На залитый раствор следует положить мокрую тряпочку, чтобы он высыхал постепенно, не трескаясь.

Описанный способ используют для соединения канализационных чугунных элементов между собой. Если нужно соединить чугунную конструкцию с пластиковой, например, то следует использовать переходники. Такие детали помогают соединить трубы разного диаметра. Для надежности и более длительного срока эксплуатации переходник с внутренней частью раструба необходимо обработать силиконовыми герметиками. После этого переходник вставляется в раструб.

Несмотря на все сложности транспортировки и монтажа, они пользуются спросом. Это можно объяснить их надежностью, длительностью срока эксплуатации и дешевизной. Канализация, сделанная из чугунных труб, вечна.

Чугунные трубы

Чугунные канализации в последнее время применяются очень редко, так как цена материала довольно высокая. Кроме того, они обладают большим весом, в результате чего их демонтаж и монтаж является довольно сложной работой.

Однако, если, к примеру, чугунная канализация в квартире в целом в хорошем состоянии, за исключением какого-либо одного элемента, имеет смысл просто его заменить новой деталью. В этом случае для обеспечения герметичности стыков выполняется зачеканка раструбов канализационных труб.

Осуществляется данная операция следующим образом:

• В первую очередь элементы трубопровода соединяются.
• В появившийся зазор между раструбом и стенками трубы забивается шнур, обработанный специальными водостойкими пропитками. Эта операция выполняется при помощи деревянной лопатки и молотка. Таким способом заполняется 2/3 пространства стыка.
• Далее точно также забивается обычная пакля, не обработанная какими-либо пропитками. Ее использование необходимо для того, чтобы обеспечить хорошую адгезию с цементом.
• После этого цемент марки М300 разводится с водой в соотношении 1:9 и наносится поверх пакли. Раствор при этом нужно хорошо утрамбовать.
• В завершение работы стык следует обмотать мокрой тряпкой, чтобы предотвратить растрескивание цемента в процессе застывания.

Демонтаж старой чугунной канализации

Вот, пожалуй, и все основные особенности раструбного монтажа трубопровода.

Рекомендации и частые ошибки

Если стены хорошо выровнены, для фиксации пластиковых отводов удобнее использовать клипсы. На стены с неровными поверхностями лучше крепить регулируемые хомуты.

Делая выбор между пластиковыми и металлическими хомутами, принимают во внимание внешний вид будущей разводки. Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов

Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов.

Наиболее часто наблюдаются ошибки, связанные с несоблюдением должного уклона горизонтальных частей магистрали. Напомним, он должен быть не менее 20 мм на каждый метр отводов.

Следует также отметить, что уклон нужен все время постоянный, он не может прерываться. Иначе образуется контруклон, в месте которого начнется скопление загрязнений и появится засор.

Функциональное назначение раструба

Раструб канализационной трубы представляет расширение в виде воронки на одном из концов трубы системы. С его помощью монтаж труб водоотведения осуществляется грамотно и оперативно. Подобное соединение больше всего распространено для чугунных, стальных, керамических и ПВХ труб.

Что касается трубных изделий из асбестоцемента и бетона, то в них такого рода раструбная стыковка используется нечасто. Принцип монтажа заключается в установке одного конца трубопровода в расширение воронки другой трубы. Для герметичности стыковки применяют различные способы гидроизоляции, которые напрямую зависят от материала трубных изделий. Также данное раструбное соединение приемлемо при установке внутренних и внешних канализационных линий.

Основное предназначение раструба:

1. Обеспечение герметичности и гидроизоляции соединения.
2. Облегчение и ускорение установки трубопровода.
3. Возможность стыковки фитингов с трубными изделиями.
4. Возможность совместного соединения элементов из различных материалов без использования фитингов.
5. Функция вспомогательного ребра жёсткости при обустройстве внешних сетей, что позволяет защищать систему от деформирования и непредвиденных ударов.
6. Возможность оперативного монтажа, демонтажа во время ремонтных работ или замены трубы канализационной раструбной.
7. Обеспечение демонтажа стыковки труб с раструбом без распиливания составляющих.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров.
При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008.
Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий.
Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков.
На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена.
При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров.
При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты

Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения

Шаг в данном случае не соблюдается.
Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки.
Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Способы монтажа

Трубы с раструбом монтируются несколькими способами, все зависит от материала из которого они сделаны. Для пластиковых трубопроводов:

• с использованием уплотнительных колец;
• на герметике и клее.

Для чугунных или керамических:

• сварка;
• зачеканка.

Ниже рассмотрим более подробно эти способы.

Монтаж пластиковых трубопроводов

Сегодня пластиковые трубы более популярны у населения и используются чаще всего. Давайте разберемся, как происходит сборка такой системы.

Использование уплотнительных колец

Самый простой вариант, но при условии, что в раструбе имеется выемка для уплотнителя. Этапы монтажа:

• Если кольцо не установлено производителем, то вставьте его в паз самостоятельно, при этом убедитесь, что оно везде эластичное, на нем нет трещин, надрывов и других дефектов.
• Гладкая часть следующей трубы смажьте силиконовой смазкой или мылом.
• Аккуратно вставьте ее в раструб до упора.

В качестве дополнительной изоляции, можно использовать герметизирующую ленту, которой необходимо обмотать раструб с внешней стороны.

Герметик или клей

Применение сантехнического герметика или клея, способствует созданию более герметичного стыка. Минусом этого способа является то, что пользоваться канализацией можно только через некоторое время, требующееся для высыхания нанесенных средств. Этапы работ:

• Гладкий конец трубы обработайте крупнозернистой наждачной бумагой.
• Отступив от края трубы около 2 см. нанесите полоску клея или герметика.
• Подождите 30 секунд, пока клей подсохнет.
• Промазанный клеем конец трубы вставьте в раструб и прижмите на несколько секунд.
• Дождитесь когда клей застынет, время застывания должно быть указано на упаковке.
• Протестируйте систему.

Монтаж чугунных трубопроводов

Так как раструб чугунных труб большего диаметра, то при монтаже используются другие способы, а именно сварка или зачеканка.

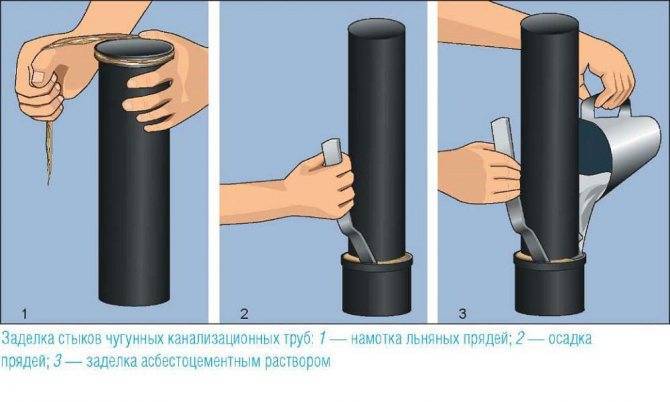

Зачеканка

Для этого способа используются сантехнические лен или пакля, а так же цементный раствор или битумная мастика. Процесс:

• Проведите замеры, отметив на гладком конце глубину вхождения в раструб.
• Отступите от отметки 2 — 3 см, наматывайте паклю или лен по направлению к концу детали.
• Подготовленный торец вставьте в раструб.
• С помощью стамески уплотните обмотку.
• Приготовьте цементный раствор (состав: клей ПВА, вода, цемент), он должен быть жидким.
• Залейте полученный раствор в щель между раструбом и трубой, сделать это можно с помощью обычной воронки.

Через сутки цемент схватится и канализацией можно пользоваться.

Сварка

Этот вариант используется редко, хотя он и обеспечивает герметичность стыков на 100%. Все дело в том, что его невозможно выполнить без специального оборудования и навыков работы с контактной сваркой. Последовательность работ:

производится зачеканка, но так, чтобы раствора не доходил до края примерно на 1 см;

после застывания раствора, на край раструба наносят смесь для сварки и осуществляют процесс контактной сварки.

Монтаж

Монтаж по раструбной технологии подходит для стальных труб, чугунных, керамических, ПВХ и комбинированных на основе пластика. Раструбы труб стыкуются разными способами. Для герметизации соединения пластиковых используют кольца из резины или клей, для чугунных – сварку и зачеканку, керамических – только зачеканку.

Полимерные материалы

Проще всего уплотнять стыки раструбных пластиковых труб резиновыми кольцами. Если в расширении есть специальный паз, то в него вставляется кольцо. Предварительно стоит убедиться в отсутствии повреждений и эластичности прокладки. После этого прямой торец плавно вставляется в уплотнительное кольцо до упора. Так монтируется весь участок трубопровода.

В случае отсутствия в расширительной воронке паза под кольцо стык уплотняют клеем или герметиком. Для этого сначала зачищают гладкий конец наждачной бумагой крупной фракции, и наносят на него клеящее вещество, отступив 2 см от торца. После того, как клей начнет застывать, трубу вставляют в воронку и дожидаются полного высыхания. После этого собирают следующий канализационный узел.

Монтаж наружной канализации

В частном доме приходится обустраивать автономную систему отвода стоков. Она состоит из внутреннего и наружного водопровода. Во втором из случаев работы выполняются за пределами объекта. Чтобы система функционировала без сбоев, коммуникации закладывают несколько ниже уровня промерзания грунта. Значение данного параметра варьируется в пределах 0,8-1,5 м — все зависит от местности и климата. Система наружной канализации включает в себя не только трубопровод, но и выгребную яму/септик.

Подготовительные работы

Определяют расположение коммуникаций. Магистраль выходит из объекта. По пути ее следования обустраивают септик. Причем нужно учесть возможность подключения ассенизаторной установки. Рекомендуемое расстояние септика от жилой постройки — 9 м, глубина — 1,5 м. Если планируется выполнение монтажа наружного трубопровода, подготавливают участок: удаляют сор, делают разметку для копки траншеи, при этом в грунт вбивают колья, натягивают леску.

Монтажные работы

В процессе копки предусматривают уклон. Рекомендуемое значение данного параметра — от 0,8 до 3 см (на каждый метр). На следующем этапе производится резка коммуникаций, монтаж труб водоснабжения и канализации, предполагающий соединение и герметизацию изделий. Выбор способа стыковки делается заранее. Особенность монтажа наружной системы заключается в необходимости подключения канализации к септику. Причем трубопровод должен входить в септик (его нижнюю часть).

Утепление наружной канализации

Выбирают изоляционный материал. Если планируется использовать рулонный или насыпной утеплитель, работы выполняют после укладки трубопровода. Когда же теплоизоляция представляет собой специальные цилиндрические элементы, их предварительно надевают на трубы, затем уже выполняется монтаж канализации. Это несъемный вид изоляции. Для утепления элементов системы канализации применяют пенополистирол, пенопласт, базальтовую вату, стекловату, пенополиуретан, керамзит.

Наружная канализация: последовательность работ

Проверка угла уклона — важная часть монтажаИсточник oxu.az

• Монтаж трубопровода. Начинается от фундамента дома; трубы соединяются подходящим способом и прокладываются с уклоном. Если канализация закладывается неглубоко, трубопровод утепляют. На выходе из строения труба утепляется обязательно.
• Проверяется угол уклона, затем траншею засыпают.

Устройство обратного клапана

Неправильный монтаж и нарушение правил эксплуатации системы водоотведения приводит к аварийной ситуации — засору. Содержимое труб может двинуться обратно со всеми вытекающими последствиями на 1 этаже. Установка канализационного обратного клапана помогает избежать драматического развития событий.

Обратный клапан позволяет жидкости течь лишь наружу; обратный поток сточных вод надежно перекрывается. Клапан диаметром 110 мм монтируется на общую трубу, диаметром 50 мм — на каждую сливную трубу ПВХ.

Клапаны производят из чугуна, латуни или стали. Из-за широкого распространения ПВХ труб увеличился спрос на дешевые и прочные клапаны из ПВХ. По конструкции обратные клапаны бывают:

• ПВХ клапан. Монтируется как на горизонтальные, так и на вертикальные трубы. Внутри имеется возвратно-поступательная запорная деталь — пластина, закрепленная под небольшим углом. Она отгибается под напором выходящей жидкости, а обратный поток ее прижимает, перекрывая возвратное движение.
• Шаровой клапан. Запорным механизмом служит металлический шар. Если возникает обратное давление, он прижимается к отверстию и перекрывает течение.

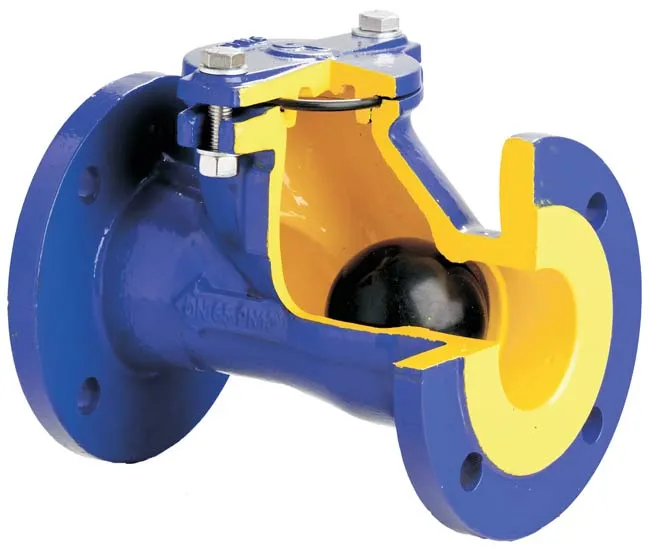

Шаровой обратный клапан в разрезеИсточник aglant.ru

Параметры труб и виды фасонных частей из чугуна

Устойчивость к коррозии обеспечивается покрытием труб снаружи и внутри нефтяным битумом или забеленным чугуном. Образованная после покрытия гладкая внутренняя поверхность значительно улучшает гидравлические характеристики прохождения стоков.

Преимущества:

• коррозионная устойчивость;
• высокая прочность;
• отсутствие швов и свищей;
• долговечность (срок службы канализационных труб чугунных более 80 лет).

Недостатки:

• материалоемкость;
• шероховатость внутренней стенки;
• большой вес;
• высокая себестоимость.

Выбрав для трубопровода системы канализации трубы из чугуна, необходимо обратить внимание на внешний вид труб. Чугун, как материал для канализационных систем, полностью соответствует всем требованиям, но в процессе производства может быть допущен брак

Поэтому трубы чугунные нужно отбирать очень внимательно.

Хрупкость чугуна не позволяет подвергать трубы ударным нагрузкам.

Трубы из чугуна

Виды труб:

• безраструбные;
• раструбные.

Диаметр чугунной канализационной трубы, применяемой для устройства внешних и внутренних трубопроводов систем канализации, указан в размерном ряде соответствующего ГОСТа (6942-98).

В системах внутренней канализации труба чугунная канализационная 100 применяется для отвода стока от унитаза. Сток от других сантехнических приборов (умывальник, мойка, душевая кабинка и другие) отводят с помощью труб диаметром 50мм.

Фитинги из чугуна

Основные виды фасонных частей из чугуна

Фасонные части канализационных труб чугунных подразделяются:

1. Ревизии (для прочистки внутренней части трубопровода).
2. Муфты (соединение труб одного диаметра)
3. Крестовины (отвод от основного трубопровода в двух направлениях)
4. Переходы (от труб меньшего диаметра к трубам большего)
5. Тройники (при отводе от основного трубопровода)
6. Отводы (при изменении угла трубопровода)
7. Патрубки (при необходимости изменения длины)
8. Отступ (при изгибе трубопровода)

Сборка канализационной системы

Завершив демонтаж, пришло время разобраться в том, как монтировать канализационные трубы. Весь план работы выглядит следующим образом:

1. Сделайте разметку осей трубопровода;
2. Установите крепления канализации;
3. Соберите отдельные узлы канализации из патрубков и труб;
4. Проверьте горизонталь и вертикаль будущей системы;
5. Соберите отдельные узлы в единую систему, скрепляя сварным или компрессионным фитингом.

Среди прочего стоит помнить основные правила:

• Сборка канализационных труб начинается с подключения раструба первого элемента к тройнику общедомового стояка;
• Не забывайте закреплять элементы канализации к стенам или полу;
• Используемые трубы и фитинги не должны иметь каких-либо дефектов;
• Делая раструбное соединение, не вставляйте узкий конец трубы до конца, ведь, нагреваясь, труба начнёт расширяться, что приведёт к дополнительным нагрузкам на соединение;
• Обязательно соблюдайте требования к уклону канализационной трубы.

1. Если вы используете длинные трубы (от 3 м), то рекомендуем воспользоваться специальными компенсационными муфтами, которые снизят давление труб на соединения в нагретой системе;
2. Чтобы достичь максимальной герметичности соединения, можно использовать герметик, однако наносить его нужно строго снаружи трубы, а не внутри;
3. Пластиковые трубы создают много шума, что особенно заметно при расположении стоков возле спальни. Минимизировать шум можно специальной изоляцией, обвернув ею трубы.

Заключение

Как видите, установка канализационных труб – ответственное и сложное дело, однако, следуя инструкции, вы легко с ним справитесь. Напоследок также стоит сказать, что готовую систему лучше проверить до подачи воды: наберите воду в вёдра, после чего, резко вбросьте её в канализацию, если где-то вы обнаружили подтёки, то место необходимо снова пересобрать.

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см.
После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

Функциональное назначение раструба

Раструб канализационной трубы представляет расширение в виде воронки на одном из концов трубы системы. С его помощью монтаж труб водоотведения осуществляется грамотно и оперативно. Подобное соединение больше всего распространено для чугунных, стальных, керамических и ПВХ труб.

Что касается трубных изделий из асбестоцемента и бетона, то в них такого рода раструбная стыковка используется нечасто. Принцип монтажа заключается в установке одного конца трубопровода в расширение воронки другой трубы. Для герметичности стыковки применяют различные способы гидроизоляции, которые напрямую зависят от материала трубных изделий. Также данное раструбное соединение приемлемо при установке внутренних и внешних канализационных линий.

Основное предназначение раструба:

1. Обеспечение герметичности и гидроизоляции соединения.
2. Облегчение и ускорение установки трубопровода.
3. Возможность стыковки фитингов с трубными изделиями.
4. Возможность совместного соединения элементов из различных материалов без использования фитингов.
5. Функция вспомогательного ребра жёсткости при обустройстве внешних сетей, что позволяет защищать систему от деформирования и непредвиденных ударов.
6. Возможность оперативного монтажа, демонтажа во время ремонтных работ или замены трубы канализационной раструбной.
7. Обеспечение демонтажа стыковки труб с раструбом без распиливания составляющих.
