Расчет мощности котла
К помещениям, где высота потолка не превышает 3 метра, применима следующая формула расчета мощности котла:
МК = S * УМК/10.
Где:
- МК – мощность котла;
- S – площадь помещения;
- УМК – удельная мощность котла на 10 кв.м.
В зависимости от климатических условий для каждого региона РФ установлены свои показатели УДК:
- 0,7 — 0,9 кВт – для ЮФО;
- 1,0 — 1,2 кВт – для средней полосы России;
- 1,2 — 1,5 кВт – для Москвы и Подмосковья;
- 1,5 — 2,0 кВт – для северных регионов.
Нагревательный прибор не должен работать на пределе. К тому же, помимо своей прямой функции обогрева, он выполняет нагрев воды, поэтому к полученному результату прибавляем еще 40% мощности.
Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

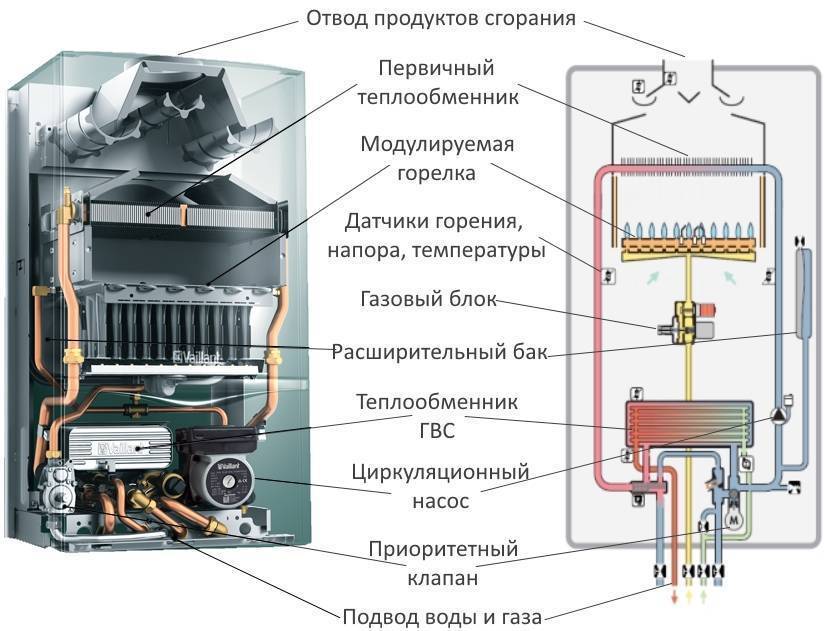

Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

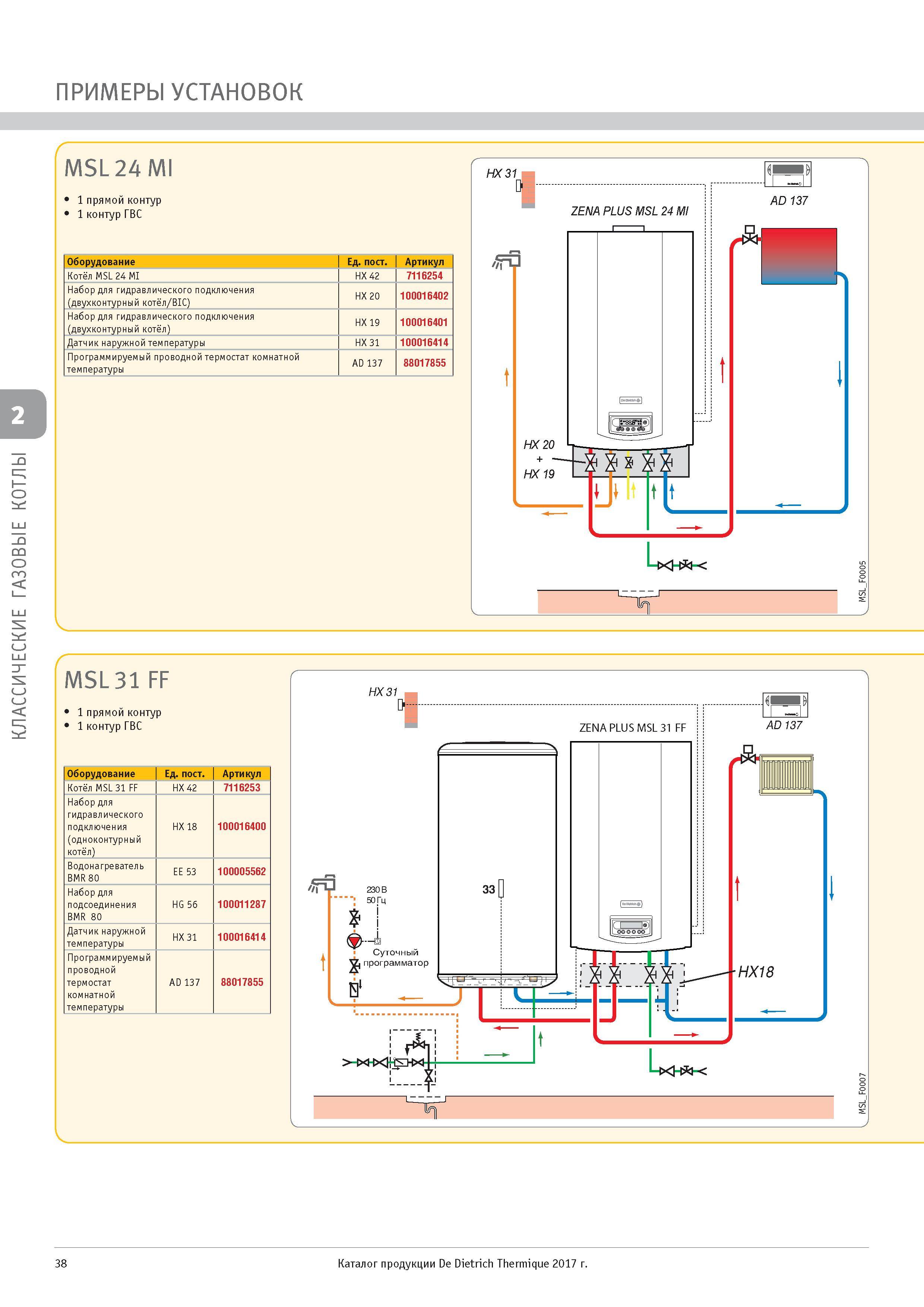

Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Лучшие производители двухконтурных настенных газовых котлов
На рынке газовых теплогенераторов лидирующие позиции разделяют между собой несколько ведущих фирм производителей:
Baxsi
Основанная в 1924 г компания до настоящего времени производит качественное газовое оборудование как напольное, так и с настенным креплением. Вся продукция компании соответствующим образом сертифицирована и экспортируется более чем в 70 стран. Наиболее востребованы двухконтурные модели серии Main Four мощностью от 18 до 24 кВт и КПД 93 %.
Vaillant
Предприятие было основано в Ремшайде в 1875 г. В настоящее время компания является лидером в производстве отопительных котлов самых разных модификаций, в том числе и двухконтурных газовых агрегатов. В линейке концерна можно найти модели мощностью от 5 до 275 кВт. Безупречное качество и надежность обеспечили котлам фирмы Vaillant популярность не только в России, но и на всей территории СНГ.
Buderus
История компании начинается с 1731 г. Специализируется предприятие на производстве отопительных агрегатов, отличающихся высоким качеством и надежностью. Особой популярностью пользуются настенные модели газовых котлов Logamax plus мощностью от 15 до100 кВт. Многие модели компании оснащены функцией дистанционного управления через интернет.
Ariston
Всемирно известная компания, основанная в 30 годах прошлого века и зарегистрированная в 1946 г производит все виды бытовой техники, не стали исключением и отопительные системы. Широкий спектр газовых, твердотопливных и жидкотопливных котлов неизменно отличается высоким качеством сборки и длительным сроком службы. Наиболее востребованы модификации Egis Plus, Clas Evo, Clas Premium Evo System.
Protherm
Словацкая компания начала производство отопительных систем в 1991 г, а уже в 2017 составила серьезную конкуренцию ведущим мировым производителям. Высокое качество и доступная цена производимого оборудования является визитной карточкой компании. В настоящее время наиболее востребованы котлы серии «Пантера» мощностью от 12 до 35 кВт, и «Ягуар» мощностью от 11 до 24 кВт.
Отечественные компании представлены на рынке компаниями «Жуковский машиностроительный завод», «Лемакс» и «Нева». Продукция этих предприятий вполне конкурентоспособна и отличается доступной стоимостью при вполне приемлемом качестве.
Какой котел лучше для дома и квартиры?
Дать универсальную оценку сложно, поскольку каждая ситуация индивидуальна, но в основном на практике бывает так:
- напольные конструкции покупаются для отопления частного сектора (дома, дачи);
- навесные – для квартир в виду своей малогабаритности и внешней привлекательности.
Хотя тут важно сделать оговорку. Во всех смыслах, однозначно, надежнее напольные мини-котельные, поскольку у них более выносливый теплообменник, а также они не прихотливы в эксплуатации даже при критично низких температурах на улице
Плюс ко всему добавьте энергонезависимость, и тогда поймете, почему многие их предпочитают устанавливать даже в квартирах.
Навесные котлы хороши тем, что могут встраиваться в кухонные гарнитуры, занимают минимум полезного пространства в небольших по площади городских кухнях
Но если вы ограничены в жилой площади и живете в регионе, где сильные морозы – большая редкость, рациональнее установить настенную модификацию. Это, к тому же, обойдется дешевле.
Известные фирмы и производители
Одноконтурные настенные газовые котлы — востребованные устройства, пользующиеся высоким спросом. По этой причине такие конструкции выпускают все известные производители отопительных приборов.
Признанными лидерами в этой области техники являются немецкие фирмы:
Высоким качеством и доступными ценами отличаются газовые котлы чешских и словацких фирм:
Кроме них широко известны корейские котлы фирмы Navien или Kiturami, а также российские Лемакс, Атон, Сиберия, ЖМЗ. Все эти модели обладают высоким качеством, способны работать в разных условиях и выполнять свои задачи в жилых, общественных или производственных помещениях.
Рейтинг лучших настенных двухконтурных газовых котлов
Рейтинг составлен на основании высказываний экспертов и отзывов владельцев.
Buderus Logamax U072-24 K
Двухконтурный котел отличается простотой монтажа, компактностью, надежностью и простотой технического обслуживания. Кроме этого, перепады напряжения в электросети и не вызывают сбоев в работе электронного блока управления.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 705х305х405 |
Тепловая мощность | кВт | 24 |
Тип камеры сгорания | Закрытая | |
Объем расширительного бачка | л | 7 |
Отапливаемая площадь | м2 | 195 |
Среднее потребление газа | м3/ч | 2,7 |
Стоимость | Тыс. руб. | 34 |
Bosch Gaz 6000 WBN-18C RN
Компактные габаритные размеры установки дают возможность использовать газовый котел не только в частном доме, но и в квартире. При работе с максимальной нагрузкой потребление газа не превышает 2,2 м3/ч. Электронный блок управления обеспечивает бесперебойную работу системы в диапазоне напряжения от 170 до 260 В.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Способ крепления | На стену | |
Тепловая мощность | кВт | 18 |
Тип камеры сгорания | Закрытый | |
Объем компенсационного бачка | л | 7 |
Обогреваемая площадь | м2 | 145 |
Среднее потребление газа | М3/ч | 2,2 |
Стоимость | Тыс. руб. | 27 |
Hotpoint-Ariston Atleas X24
Данная модель котла оснащена беспрецедентной системой безопасности, срабатывающей при уменьшении давления в газовой магистрали, резкого повышения температуры воды, угасания горелки и замерзания теплоносителя в отопительной системе. Кроме этого двухконтурный настенный котел отличается стильным дизайном и оснащен информативным жидкокристаллическим дисплеем.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Способ крепления | На стену | |
Тепловая мощность | кВт | 24 |
Тип камеры сжигания | Закрытый | |
Объем компенсационного бачка | л | 7 |
Отапливаемая площадь | м2 | 193 |
Среднее потребление газа | м3/ч | 2,8 |
Стоимость | тыс. руб. | 40 |
Baxi Eco Four 24 F
Помимо отопительной функции и обеспечения ГВС, агрегат может применяться в комплексе с различными системами теплого пола. Система защиты включает в себя 7 автономных модулей, обеспечивающих надежную бесперебойную работу устройства.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 735х405х300 |
Номинальная мощность | кВт | 24 |
Тип камеры сжигания | Закрытый | |
Объем компенсационного бачка | л | 6 |
Отапливаемая площадь | м2 | 182 |
Среднее потребление газа | м3/ч | 2,8 |
Стоимость | Тыс. руб. | 40 |
Vaillantatmo TEC pro VUW INT 200/5-3H
Газовый котел фирмы Vaillantatmo TEC может работать в летнем режиме, рассчитанном исключительно на ГВС, что позволяет заметно снизить расходы на оплату газа. Автоматическая система управления обеспечивает полную безопасность и стабильность работы агрегата. Автоматика своевременно и адекватно отреагирует на нарушение циркуляции, угасание горелки и перегрев теплоносителя.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 805х405х340 |
Номинальная мощность | кВт | 20 |
Тип камеры сжигания | Закрытый | |
Объем компенсационного бачка | л | 6 |
Отапливаемая площадь | м2 | 158 |
Среднее потребление газа | м3/ч | 2,7 |
Стоимость | Тыс. руб. | 42 |
Прежде чем покупать отопительное оборудование, целесообразно ознакомиться с отзывами владельцев, на практике оценивших достоинства и недостатки той или иной модели.
О преимуществах конденсационных котлов
Изображение 6. Схема работы двух теплообменников: А – подающая линия отопления, В – вход холодной воды, С – выход горячей воды, D – обратная линия отопления, 1 – теплообменник, 2 – запорные винтили, 3 – трехходовой кран, 4 – вторичный теплообменник, 5 – первичный теплообменник.
Прежде чем делать выбор среди традиционных котлов, целесообразно познакомиться с преимуществами котла конденсационного. Основным недостатком этого котла является образование конденсата, который необходимо удалять, то есть потребуется создавать канализацию. Но если в доме уже имеется канализация и система водоочистки, то никакой проблемы с удалением конденсата быть не должно. Такие конструкции имеют довольно высокий рейтинг.
На изображении 7 очень доступно объяснено, за счет чего получается увеличение КПД этого типа котлов. В левой части показаны все виды потерь в обычном аппарате и отдельно выделено 10% (это примерно) тепла, уходящего с водяным паром (скрытая теплота). Без учета потерь с уходящим водяным паром полезно используется 92% тепла, получаемого от сгорания газа.
Для того чтобы сохранить скрытую теплоту внутри котла, необходимо, чтобы какая-то поверхность, с которой соприкасаются уходящие в атмосферу продукты сгорания, имела температуру ниже 55°С. И чем температура ниже, тем эффективнее работа котла
Именно на этот момент следует обратить внимание
Изображение 7. Схема конденсационных котлов.
Поверхность внутри камеры сгорания, которая может иметь указанную температуру, может образоваться от теплоносителя, поступающего после обогрева помещения. Если теплоноситель будет иметь температуры более 55°С, то эффекта от такого дорогого приобретения не будет.
Если, приобретая такой аппарат, продавец скажет, что его КПД больше 100%, не отказывайтесь от покупки, решив, что вас просто обманывают. вы точно знаете, что КПД более 100% не бывает? Как КПД получается более 100%, видно из правого рисунка на изображении 7. В действительности же он равен 98%.
Прежде чем приобретать конденсационный котел, убедитесь, что в отопительной системе температура может быть ниже 55°С.
При выборе того или иного варианта обогрева помещения и обеспечения горячего водоснабжения нельзя выбирать только между одноконтурным или двухконтурным вариантами. Необходимо учитывать преимущества и недостатки вариантов применяемых камер сгорания, дымоходов, требования к помещению и другие факторы
Особое внимание необходимо обратить на возможность установки конденсационного аппарата. Будьте уверены, в процессе эксплуатации он обязательно окупится
Напольные твердотопливные котлы Дон
Низкая цена напольных твердотопливных котлов Дон не означает, что данные аппараты некачественные, как привыкли думать многие наши соотечественники. Все дело в том, что котел Дон производится на территории Российской Федерации фирмой Конкорд. Поэтому в себестоимость продукции не закладываются расходы на доставку из-за границы, налоги на импорт и прочее пошлины, которыми облагается зарубежный товар.
Модельный ряд котлов Дон
Котлы на твердом топливе Дон выпускаются мощностью от 11 до 40 кВт. Все они универсальные и могут работать на дровах, угле, брикетах и пеллетах. Не зависят от электросети. Они маркируются литерами и цифрами, например, КС-Т-1Р или КС-Т-11П, где:
- К – котел;
- С – стальной;
- Т – твердотопливный;
- цифры – номинальная тепловая мощность;
- Р – регулятор тяги;
- П – плита.
КПД всех агрегатов 80%. В каждый котел можно вставить газовую грелку, тогда он сможет работать на природном или сжиженном газу.
Одна из самых популярных моделей – это котел Дон 16 с газовой горелкой. Технические характеристики этого агрегата позволяют использовать его для работы в открытых и закрытых системах отопления (см. Горизонтальная система отопления: общие сведения и рекомендации).
Также в линейке есть твердотопливные нагреватели, которые могут работать в автоматическом режиме. В качестве топлива используются пеллеты. Для автоматизации процесса к котлу приставляется бункер для пеллет. В топку вставляется пеллетная горелка. Она работает от электросети, при розжиге потребляет 300 Вт, а для поддержания горения – 70 Вт/час. Горелка весит 18 кг.
Из бункера пеллеты через трубу подаются в горелку посредством электрического насоса. Все, что требуется от владельца жилья – это пополнять запасы пеллет в бункере, убирать золу один раз в неделю и несколько раз в сезон чистить котел.
Особенности конструкции твердотопливных котлов Дон
Отопительный котел Дон сделан из стали. В него встроен водяной контур, по которому циркулирует теплоноситель из системы отопления. Нагрев жидкости происходит в теплообменнике, установленном в верхней части топки. Топочная камера довольно большая, в ней помещаются поленья длиной до 60 см. Она изготавливается из специального сплава, который не подвержен коррозии.
Качество биметаллических радиаторов Радена, по отзывам, на высоком уровне – можно смело покупать.
А отечественные батареи отопления Монолит на сегодняшний день самые крепкие.
Дымогарные трубы пронзают теплообменник для того, чтобы котел мог по максимуму взять тепло от топлива и передать его воде. Таким образом, удалось использовать даже тепловую энергию отходящих газов. Чтобы процесс теплосъёма был еще более эффективным, в дымогарные трубы установлены турбулизаторы.
В двухконтурных котлах Дон змеевик для системы ГВС находится над теплообменником для отопления. Он установлен таким образом, что внутри спирали находятся дымогарные трубы. Вода в таких агрегатах греется быстрее за счет увеличения площади теплосъема.
Для производства биодизеля нужны растения: кукуруза, рапс и прочее.
Установленный дома биокамин имеет массу преимуществ, по сравнению с дровяным.
В котле установлен датчик температуры, благодаря которому регулируется степень нагрева теплоносителя. Это происходит автоматически методом увеличения или уменьшения подачи вторичного воздуха. На фасадной стороне нагревателя есть две дверцы: загрузочная (загрузка топлива) и шуровочная (контроль тяги и вторичного воздуха, чистка от золы).
Переход с твердого топлива на газ
Чтобы переделать твердотопливный котел Дон в газовый, нужно докупить специальную горелку. Она подключается к электросети, в ней есть автоматика, которая регулирует степень подачи газа. Для того чтобы установить горелку, сначала нужно:
- снять шуровочную дверцу;
- демонтировать колосники.
Переход на газ дает много преимуществ. Не нужно постоянно подбрасывать дрова. Также не нужно место для хранения твердого топлива. У тех, кто использует уголь, есть еще одна проблема – куда девать шлам? С газом все намного проще. Даже если у вас нет центрального газопровода, то можно подключить к котлу баллон или газгольдер.
Кроме того, от газа нет копоти, он практически не загрязняет теплообменник и дымоход (см. Как почистить дымоход своими руками). Температура отходящих газов тоже ниже, что приводит к образованию конденсата. Поэтому дымоход нужно качественно утеплять. В сети можно найти как положительные, так и отрицательные отзывы про котлы Дон. Ниже в видео вы можете увидеть отзыв человека, у которого котел потёк через год эксплуатации.
Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Рекомендации по выбору
Прежде чем купить настенный газовый котел, нужно определится с необходимой мощностью для отопления домовладения. Этот параметр определяется из расчета 1 кВт на 10 м² обогреваемой площади, при высоте потолков не более 3 метров.
Двухконтурные агрегаты хорошо справляются с теплоснабжением помещений и приготовлением горячей воды в домовладениях площадью до 250 м². В больших коттеджах нагрузка на систему отопления значительно больше, поэтому следует использовать устройство с одним контуром, а для нагрева воды подключать специальное оборудование.
При монтаже газовых агрегатов с естественной вентиляцией возникает необходимость в присоединении дымоходных труб. Турбированные и конденсационные котлы могут устанавливаться в любом помещении при условии соблюдения норм безопасности. Они имеют более высокую эффективность, но стоят значительно дороже.
