Преимущества использования радиаторов отопления Zehnder

Устройство приборов из стали

Все без исключения металлические конструкции разработаны с учетом максимальной эффективности в разных режимах эксплуатации. Стальные радиаторы подходят для использования как в частном домостроении, так и в условиях централизованного теплоснабжения. Сырьем для их производства служат высокопрочные марки стали.

Благодаря тщательному подбору материала удается достичь высоких технических характеристик устройств. Известные торговые марки для изготовления приборов используют сталь холодного проката толщиной 1,25-1,75 мм. В результате механическая прочность готовых изделий сохраняется на очень высоком уровне. Не вызывают сомнений и остальные технические показатели. В зависимости от конструктивных особенностей выделяют 3 группы стальных радиаторов.

Секционные

Отопительные приборы данной группы характеризуются повышенной прочностью. Их можно использовать в системах с высоким рабочим давлением теплоносителя — они без труда переносят 10-16 атмосфер. Внешне устройства напоминают знакомые еще с советских времен чугунные батареи. Однако современные приборы  намного надежнее, практичнее и долговечнее.

Своим названием устройства данного типа обязаны конструкции. Они собираются из нескольких отдельных секций при помощи точечной сварки. Технологически выполнить это довольно сложно. Поэтому секционные варианты самые дорогие из всего семейства стальных радиаторов.

Панельные

Данные отопительные приборы удачно сочетают в себе свойства радиаторов и конвекторов. Их производят в форме панелей с разными линейными параметрами и простой конструкцией. Панель представляет собой две металлические пластины с рельефными выступами, полученными в результате штамповки. Вертикальные каналы сделаны не для красоты, а для циркуляции теплоносителя.

Во многих моделях с тыльной стороны есть приваренные П-образные ребра. Эти дополнительные элементы улучшают теплоотдачу приборов. Они выполнены из тонкой стали холодного проката и играют основную роль в формировании конвекционных потоков. Габариты панельных радиаторов колеблются в широком диапазоне. Высота варьирует в пределах 300-900 мм, а ширина может составлять от 400 до 3000 мм. Эти размеры принято считать стандартными. Существуют еще вертикальные и удлиненные варианты.

Глубина изделий может изменяться незначительно и по максимуму составляет 170 мм. Она полностью зависит от количества панелей. В состав одного радиатора их может входить не более трех. Если несколько панелей соединяются в одну конструкцию, то боковые части обязательно закрывают декоративными кожухами.

По способу монтажа существуют варианты с боковым, нижним и универсальным подключением. Следует учесть, что модели с нижним подключением часто комплектуются встраиваемым термостатом. Поэтому цена их в розничной сети несколько выше. Наличие термостата не является определяющим фактором для приобретения радиатора. Клапан всегда можно установить самостоятельно через термостатический вентиль.

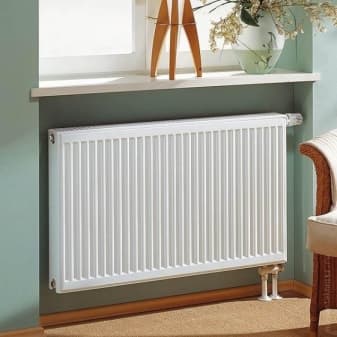

Kermi FKO 12 тип 300×700

Панельным радиаторам свойственны следующие характеристики:

  • рабочее давление — от 6 до 8,5 атмосфер
  • нагрузка опрессовочная — не более 13 атмосфер
  • максимально возможная температура теплоносителя — 110-120 градусов Цельсия

Сравнительно низкие показатели давления теплоносителя ограничивают использование приборов в централизованных системах отопления. Они не всегда подходят для монтажа в высотных зданиях.

Трубчатые

По сравнению с панельными, эти приборы используют намного реже из-за их высокой стоимости. Они состоят из нескольких вертикальных или горизонтальных рядов стальных труб. Между собой магистрали соединяются коллекторами. Подобная конструкция характеризуется высоким уровнем теплоотдачи. Устройство очень быстро нагревается и так же быстро отдает полученное тепло в окружающее пространство.

Управлять режимом работы позволяет кран на радиатор отопления или автоматический регулятор. Дизайн трубчатых вариантов весьма разнообразен. Нередко их производят в виде предметов обстановки. Вне зависимости от внешнего вида рабочие характеристики остаются достаточно высокими:

  • рабочее давление — 12 атмосфер
  • опрессовочное давление — 25 атмосфер
  • максимальная температура теплоносителя — 120 градусов Цельсия

Благодаря таким параметрам трубчатые радиаторы можно устанавливать во всех без исключения централизованных системах теплоснабжения. Они выдержат гидроудары, которые могут возникнуть во время испытательного запуска системы.

Алюминиевые радиаторы

Дешевые и красивые алюминиевые радиаторы имеют малый вес и вполне хорошую теплоотдачу. Это самый бюджетный вариант. На этом преимущества алюминиевых батарей и заканчиваются. Это самые непрочные и непрактичные радиаторы, которые требовательны к качеству теплоносителя. В них лучше не заливать антифриз, а воду нужно тщательно очищать, следить за ее кислотностью и фильтровать, чтобы в системе не было никаких абразивных частиц. Гидроударов центрального отопления такие батареи не выдерживают. Завоздушивание и перепады давления в системе для них недопустимы. В общем, им нужны практически идеальные условия с малым рабочим давлением. Есть и еще одна особенность алюминия – он не должен соприкасаться с медью. Поэтому лучше не соединять в единую систему медные трубы с алюминиевыми радиаторами даже через переходники.

Срок службы радиаторов из алюминия очень мал. Производители обычно пишут на них срок эксплуатации 5-10 лет, но в наших жестких реалиях они иногда еле доживают до конца отопительного сезона.

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

  • Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
  • Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
  • Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

  • Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
  • Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
  • Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
  • Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
  • Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

  • Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
  • Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
  • Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Рабочие характеристики стальных радиаторов отопления

Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.

Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

  • Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
  • Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.

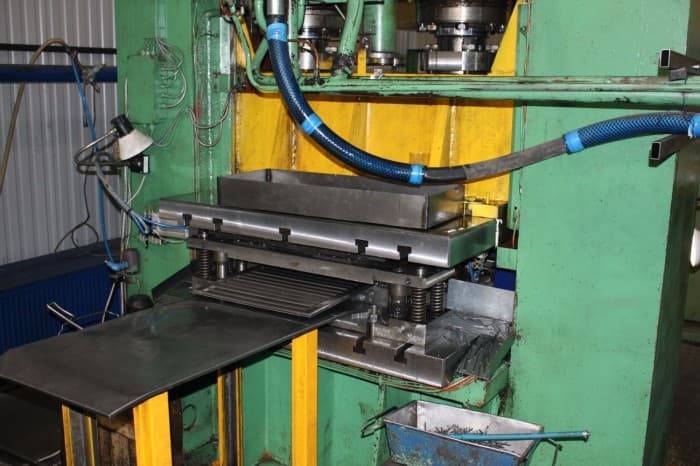

Изготовление стальных радиаторов отопления

  • Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
  • Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
  • Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.

Особенности и устройство

Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах, это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Какие стальные радиаторы лучше купить

Стальные радиаторы делятся на два вида: панельные и трубчатые. Первые дешевле и легче, но менее прочные. Вторые дороже и тяжелее, но выдерживают повышенное давление и служат дольше. Модели отличаются по конструктивному исполнению и принципу работы. Рассмотрим эти два вида более детально, чтобы понять, какие радиаторы лучше для конкретных условий эксплуатации.

Стальные панельные или трубчатые радиаторы

Панельные стальные радиаторы

Конструкция представляет собой панель, наполненную теплоносителем, и гофрированный металлический лист, соприкасающийся с ней, для ускоренного отведения тепла (лист металла увеличивает площадь теплоотдачи). Устройство работает двумя способами, совмещая их. Тепло от панели отдается окружающему воздуху, а его проход через оребрение запускает естественную конвекцию в помещении.

Стальной панельный радиатор отопления в разрезе.

 Панельный радиатор – тип 11.

 Панельный радиатор – тип 22.

 Панельный радиатор – тип 33.

Плюсы стальных радиаторов панельного типа

  • малый вес;
  • хорошая теплоотдача;
  • доступная стоимость.

Минусы стальных радиаторов панельного типа

  • невысокую устойчивость к ударам гидравлического давления;
  • низкую инерционность (быстро остывают после отключения котла);
  • появление пыли в воздухе от конвекции.

Трубчатые стальные радиаторы

Эта категория визуально похожа на чугунные батареи, но поскольку здесь толщина стенок 1.2-1.5 мм, то они получаются гораздо тоньше и эстетичнее, в отличие от громоздких радиаторов из тяжелого металла. В основе конструкции находится нижний и верхний коллектор, соединенный вертикальными стальными трубами. Их может быть две, три или четыре в каждой секции, что увеличивает объем теплоносителя и площадь для теплообмена.

Стальной трубчатый радиатор.

Часто конструкцию можно расширить за счет добавления дополнительных секций, если нынешнего количества окажется недостаточно для обогрева конкретного помещения. В панельных типах такого сделать нельзя. Такой тип батарей не создает сильную конвекцию.

Плюсы трубчатых стальных радиаторов

  • устойчивость к гидроударам;
  • длительный срок службы;
  • более привлекательный вид;
  • меньшая глубина корпуса;
  • возможность доращивания или укорачивания.

Минусы трубчатых стальных радиаторов

  • более высокую стоимость;
  • увеличенный вес;
  • могут потечь между секциями.

Радиаторы с нижним или боковым подключением

Боковое подключение подразумевает подачу теплоносителя в верхний штуцер радиатора, и выход воды через нижний, расположенные слева или справа на корпусе. Это позволяет быстрее пройти жидкости через все внутренние каналы и более эффективно при теплопередаче. Но при таком монтаже потребуется больше трубы для подачи к верхнему штуцеру, который может быть расположен на высоте 300-850 мм. Еще такие коммуникации могут портить интерьер, и придется думать, как их спрятать за фальшпанелями.

Панельный радиатор с боковым подключением.

Нижнее подключение подразумевает подачу и отвод воды через штуцеры снизу радиатора. При расположении панели близко к полу на расстоянии 50 мм, такие коммуникации вообще не видны. Это помогает сделать скрытую разводку по помещению без затрат на декоративные материалы. Но нижнее подключение менее эффективно по скорости перемешивания горячего и холодного теплоносителя, поэтому КПД отопления снижается на 2-7%.

Панельный радиатор с нижним подключением.

Пример расчета необходимой мощности радиатора

Чтобы не прогадать с эффективностью отопления, важно заранее высчитать, какой мощности должен быть радиатор, чтобы этого хватило на обогрев конкретного помещения. Приведем формулу расчета:

Приведем формулу расчета:

P=V*B*40+To+Tд.

Разберемся в представленных значениях:

  • P — это мощность радиатора, которую нам необходимо определить, подставляя другие величины.
  • V — площадь помещения.
  • B — высота потолков в комнате.
  • 40 кВт — примерная мощность отопления, необходимая для обогрева 1 м³.
  • То — неизбежные потери тепла на окнах, где один стандартный проем забирает около 100 Вт.
  • Тд — аналогичные потери, происходящие на дверях. На одной створке может теряться до 150-200 Вт.

Теперь считаем. Есть спальня с площадью 15 м², в которой одно стандартное окно и одна дверь. Какой радиатор купить для такой комнаты?

15 м²*2.5 м (высота потолков)*40+100+200=1800 Вт. Именно с такой минимальной мощностью необходимо искать радиатор среди панельных или трубчатых вариантов. Если точного значения нет, то выбор отдают в пользу большего.

Почему так важна сертификация радиаторов

При сертификации радиаторов проверяется:

  • соответствие заявленной теплоотдаче по мощности;
  • толщина стальных стенок (должна быть не менее 1.2 мм);
  • выдерживание номинального и максимального давления.

Мнения владельцев

«Мой отзыв исключительно положительный: крепкая пятерка с плюсом. Радиатор от компании Зендер – очень достойный и по толщине металла, и по качеству сварочных швов, поэтому ржавчина ему не грозит. У меня стоят такие приборы с нижней подводкой уже 3 года – жалоб нет. Живу в частном доме, поэтому воду не сливаю, чтобы не провоцировать коррозию.»

Виктор Ремеслеников, Самара.

«Поставили радиаторы Zehnder – служит 9 лет без замечаний. Изделия фирмы сертифицированы для использования в больницах, они не выделяют при нагревании вредных веществ. Сделал выбор в пользу Зендера, так как нужен был обогреватель в угловую комнату, чтобы было теплее. Устанавливать батареи оказалось очень просто – они легкие, не то что чугунные. Понравился и дизайн – полное отсутствие острых углов.»

Владислав, Московская область.

«Проводя ремонт, решила обновить обстановку в комнатах. Дизайнер посоветовал приобрести стальные трубчатые радиаторы марки Zehnder. Их поверхность идеально ровная, ее легко мыть. В гостиной установили дизайн-вариант батареи, которая делит комнату на две зоны. Ванную оборудовали очень удобным полотенцесушителем. Батареи не только красивые, но и хорошо обогревают дом.»

Анна, Санкт-Петербург.

«Хочу предупредить жителей многоэтажных квартир России: отопительные системы Zehnder не подходят нам. Через три года эксплуатации радиатор Charleston «прохудился». А официальный представитель фирмы предоставляет гарантию только на 1 год. Вот вам и немецкое качество! Ставьте российские отопительные системы, там хоть гарантия больше.»

Галина, Москва.

Монтаж батарей отопления и отопительных радиаторов

Обзор вертикальных отопительных радиаторов

Особенности и ключевые модификации

Производственная группа из Швейцарии поставляет в Россию отопительную продукцию с начала 2000-х годов. Отгружаемые ей радиаторы выполнены в самом разном ключе. Для любителей традиционной трубчатой формы трудно найти что-то лучше линейки «Charleston». Популярные сейчас плоские трубки представлены в подборке «Excelsior». Есть еще сразу два модельных ряда, в которые входят радиаторы в виде скамеек.

Фирма производит также разнообразные приспособления для сушки полотенец, в конструкциях которых используются:

  • черный металл;
  • сталь нержавеющих марок;
  • латунь сантехническая.

Как правильно рассчитывается реальная теплоотдача батарей

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

  • tподачи = 184/2 + 10 = 102 °С;
  • tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Разновидности радиаторов Зендер

Компания Зендер выпускает только трубчатые радиаторы

Стальные радиаторы Zehnder создаются в соответствии с современными эстетическими запросами потребителей. На рынке отопительных приборов они известны стильным дизайном, функциональностью и надежностью. В каталоге производителя несколько популярных серий:

Zehnder Charleston

Батареи предназначены для закрытых систем отопления. Конструкция вертикального исполнения, выступающие части секций закруглены для предотвращения травматизма. Классическая серия изготавливается из труб круглого сечения. Их диаметр 25 мм, толщина 1,25 мм. Подключение к системе боковое. При необходимости нижнего соединения потребуется установка термовентиля. Потребителю подойдет модель Completto, оборудованная необходимым элементом. Радиаторы снабжены встроенным вентильным клапаном AV6. Модели Turned – конструкции с горизонтальным расположением труб. Они рассчитаны на температуру 110°C и давление до 10 бар. Горизонтальный Zender радиатор включает до 12 секций. Изделия имеют вертикальные ребра жесткости с тыльной стороны. Приваренные кронштейны обеспечивает простоту монтажа.

Версия Charleston Retrofit оптимально подходит для замены старых отопительных приборов. Габариты радиаторов являются аналогом чугунных батарей, их межосевое расстояние 500 мм. При установке не потребуются сварочные работы.

Completto

Retrofit

Turned

Вертикальная модель

Вертикальные модели серии Чарльстон бывают высотой 1800 мм. Батареи размещают на стенах около дверей или окон. Их цветовая гамма включает белый и другие оттенки палитры RAL.

Zehnder Excelsior

Zehnder Excelsior

Дизайнерская серия с плоскими трубками, приваренными к двум коллекторам. Батарею Зендер, не препятствующую прохождению большого количества дневного света, используют в напольном монтаже на балконах с панорамным остеклением. Высокие трубчатые радиаторы Zehnder устанавливают в качестве светопропускающих обогревательных перегородок. Модели бывают однорядные и двурядные. При высоте от 1800 мм они получают стабилизирующие подпорки. Максимальный размер до 2,5 м. Расстояние между секциями составляет 30-60 мм. Рабочее давление батарей Эксельсиор 5 бар. По специальному заказу изготавливают изделия уменьшенной высоты, особой формы, выдерживающие нагрузку до 8 бар.

Zehnder Runtal Arteplano

Zehnder Runtal Arteplano

Тонкие панельные радиаторы прямоугольной формы предназначены для вертикального и горизонтального монтажа. Технические характеристики изделий:

  • рабочее давление – 4,6 бар,
  • температура теплоносителя 80°C.

Поверхность батарей абсолютно гладкая. Они представлены в 60 вариантах покрытия, в том числе металлик.

Радиаторы скамейки

Радиаторы-скамейки выполняют одновременно 2 функции отопления и места для отдыха

Серия необычного исполнения отличается устройством над металлической конструкцией деревянной скамейки. Модели с напольным размещением имеют металлические ножки, обеспечивающие надежную опору конструкции. Существует 3 варианта исполнения батарей:

  • Фирменный продукт Charleston Relax продается с сиденьем из многослойной фанеры. Металлические элементы располагаются вертикально.
  • Модель Bank выпускается без скамейки, она небольшого размера, вертикального исполнения, высота составляет 430 мм.
  • Версия Bank-radiator производится с горизонтальным расположением труб, продается без сидения.

Zehnder Nova

Zehnder Nova

Радиаторы Зендер серии Nova состоят из плоских труб овальным сечением. Благодаря их форме с внешней стороны прибора образуется сплошная панель. Модели бывают однорядные и двухрядные, они комплектуются декоративной крышкой и конвекционными ламелями. Батареи предлагаются в горизонтальном и вертикальном исполнении. Они рассчитаны на давление 4,5 бар, температуру 120°C.

Сфера применения радиаторов отопления Zehnder:

  • квартиры,
  • частые дома,
  • лечебные и образовательные учреждения,
  • офисы,
  • торговые центры.

Дополнительно предлагаются устройства специального исполнения. Покупатели могут заказать модель на повышенное давление, особой формы, оцинкованную. Основной цвет продукции белый, но около 700 других вариантов окраски наносятся по желанию заказчика.

Плюсы и минусы

Стальные панельные радиаторы обладают большим количеством различных особенностей, среди которых можно выделить некоторые положительные качества:

  • умеренная стоимость позволяет подобрать радиаторы с высоким КПД тепловой мощности даже при скромном бюджете;
  • хорошая теплопередача;
  • широкий выбор типов и размеров панелей позволяет подобрать радиаторы необходимых габаритов, точно подходящие под специфику помещения;
  • разнообразие вариантов подключения способствует удобной эксплуатации изделия при неординарных контурах комнаты;
  • могут использоваться в низкотемпературных системах отопления из-за высокой теплоотдачи, обеспеченной оребрением;
  • удобная терморегуляция обеспечивается низкой тепловой инерцией.

Также у стальных радиаторов есть свои недостатки:

  • слабая устойчивость к коррозии, которую ослабляет наличие кислорода в воде (худший период времени – опорожнение системы, когда сила коррозионных процессов – максимальная);
  • устройства портятся при наличии грязи в воде;
  • слабая устойчивость к гидравлическим ударам;
  • невысокое максимальное рабочее давление (до 10 бар);
  • из-за доминирования у стальных радиаторов конвективной теплопередачи в помещении должна быть хорошая циркуляция воздуха.

Монтаж алюминиевых радиаторов отопления.

  1. Требования к установке.
    При монтаже отопительного прибора следует соблюдать следующие условия:

    Несмотря на заданные размеры могут существовать исключения. Батарея может располагаться вровень с подоконником (если окно слишком низко), но в этом случае нижний край радиатора должен быть не менее чем в 3 см. от пола. Для установки алюминиевого отопительного прибора используют специальные кронштейны для радиаторов в виде полочек и шпилек. В случае установки на полу существуют специальные подставки. На одну батарею должно приходится не менее 3 кронштейнов. Когда установка радиатора осуществляется в многоквартирном доме, следует заранее договориться об отключении контура от отопительной системы (домоуправление).

  2. Используемые инструменты и арматура.
    Для проведения монтажных работ вам потребуется следующий набор инструментов: пассатижи с кусачками, набор ключей, наждачная бумага, ёршик и смазка, труборез, сниматель для фасок. Так же возможно потребуется дрель для отверстий под кронштейны и соответствующие дюбеля. Помимо вышеперечисленных инструментов могут понадобиться следующие детали:

  3. Порядок осуществления монтажа:

    В том случае если нагрев батареи происходит быстро и в равной степени всех секций, то его установка совершена правильно.

Особенности монтажа

Зендер с нижней подводкой дают больше возможностей в плане дизайна

Подключение отопительных приборов марки Зендер – это больше 35 способов подводки. Потребитель может выбрать боковое, нижнее или верхнее соединение с трубопроводом теплоносителя. Каждый вариант получил индивидуальный номер. При заказе батарей на сайте производителя его указывают для гарантии правильного подключения к системе отопления.

При боковой подводке соединение организуется с одной стороны или по диагонали. Нижняя подводка дает больше возможностей. Подключение входа и выхода труб разносится по краям, размещается с одной стороны или в центре.

При разметке места установки учитывают следующие промежутки:

  • от пола – 70-150 мм,
  • от подоконника – 50 мм и больше,
  • от стены – 30-50 мм.

Монтажные кронштейны прилагаются в комплекте с радиатором. Участок для навешивания размечается в соответствии с правилами. Дрелью сверлятся отверстия под саморезы, фиксирующие крепеж. Точность размещения кронштейнов проверяется уровнем. Заключительный этап – навешивание радиатора. Термовентиль, встроенный в модель Charleston Completto, устанавливается в верхней или нижней части батареи. После подключения термоголовки он готов к регулировке температуры в комнате. Чтобы не повредить окраску, рекомендуется проводить монтажные работы, не снимая защитной пленки. На входе и выходе подключения устанавливается запорная арматура (вентили). Правила эксплуатации:

  • Теплоносителем в системе является вода или незамерзающая жидкость.
  • Радиаторы совместимы со стальными, медными и металлопластиковыми трубами.
  • Для предотвращения коррозии материала батареи должны быть постоянно наполнены жидкостью.
  • Отопительные приборы нельзя эксплуатировать при отрицательной температуре в помещении. Это приводит к разрыву конструкции.
  • Слив воды возможен в аварийной ситуации и при проведении профилактических работ.

Лучшие стальные панельные радиаторы

Kermi FKO 22 500

Модель подойдет для установки в частном секторе или загородном доме с автономной системой отопления. Продается только в белом цвете, окрашена защитной эмалью, устойчивой к износу. Тип – панельная (количество — 2), способ подключения – боковой.

Размещение конструкции – настенное. Изготовлено из нержавеющей стали с соблюдением технических требований. Межосевое расстояние равно 446 мм. Работает при максимальной рабочей температуре до 110 градусов по Цельсию. Рабочее давление не должно превышать 10 бар, тогда устройство прослужит свыше 10 лет. Габариты прибора (высота и толщина) – 500 и 100 мм, соответственно.

Средняя стоимость – 2300 рублей.

Kermi FKO 22 500

Достоинства:

  • Немецкая надежность;
  • При правильной эксплуатации прибор прослужит длительный период;
  • Внешнее оформление;
  • Легкий монтаж;
  • Качество;
  • Стоимость;
  • Хорошо отдает тепло.

Недостатки:

Не выявлено.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться. На производстве действует многоступенчатая система контроля качества

Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.

Заключение

Стальные секционные конструкции отопительных элементов по сей день являются оптимальным решением для использования в жилых помещениях. В качестве одного из лучших примеров такого оборудования можно рассматривать радиатор Zehnder Charleston Completto, который сочетает в себе и дизайнерскую привлекательность, и высокую тепловую отдачу. По сравнению с альтернативными системами отопления, такие агрегаты практически не доставляют хлопот в содержании. Они не требуют выполнения работ по техобслуживанию и предъявляют минимум запросов в плане санитарно-гигиенического ухода. Опять же, обработка специальным антистатическим покрытием избавила домохозяек от лишних хлопот в виде чистки от пыли, а возможность легкой замены отдельных секций исключает необходимость обращения в сервисные центры для ремонта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
