Преимущества трубчатых моделей
Отопительные приборы такого типа имеют больше достоинств, чем недостатков, но и последние тоже необходимо принимать во внимание. К плюсам относятся:
- Простая, но при этом надежная конструкция. Сварочные швы гарантируют отсутствие протечек.
- Легкость монтажа. Радиаторы отличаются небольшим весом, не требуют особых навыков для подключения.
- Повышенная устойчивость к коррозии. Существую также модели с полимерным покрытием внутренней поверхности. Такие батареи предпочтительнее устанавливать в многоквартирных домах, где качество теплоносителя оставляет желать лучшего.
- Повышенная теплоотдача. Этот показатель у трубчатых радиаторов выше, чем у любых других моделей.
- Стойкость к высокому давлению. Данные устройства без проблем работают при 10-15 атм.. Это дает возможность устанавливать их в многоквартирных домах – высотой до 9-10 этажей.
- Большой выбор моделей. Конструктивные особенности позволяют подобрать радиатор для помещения любой формы и размера.
- Безопасность. В конструкции нет острых углов, поэтому их можно устанавливать в любом помещении, в том числе в детских комнатах.

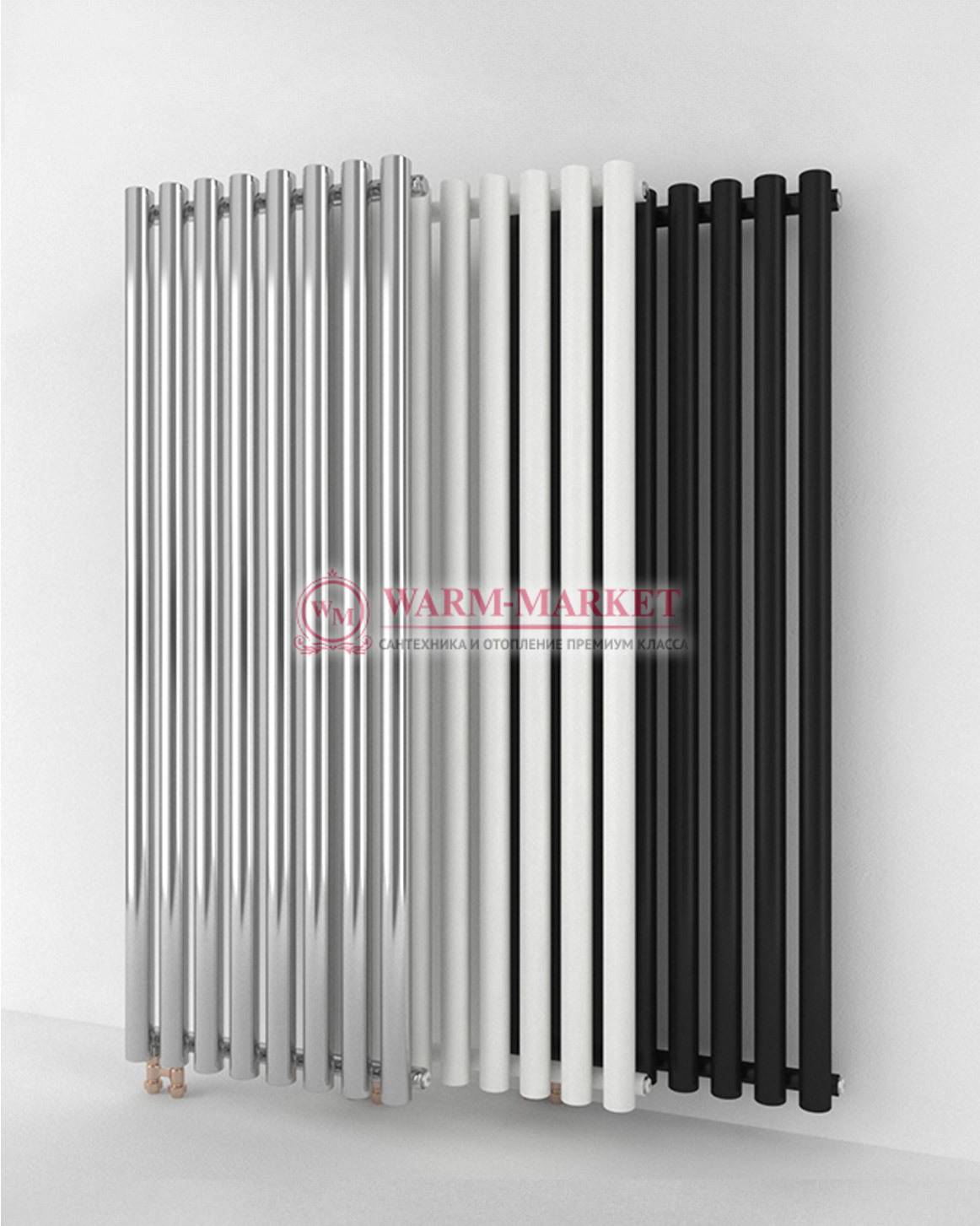

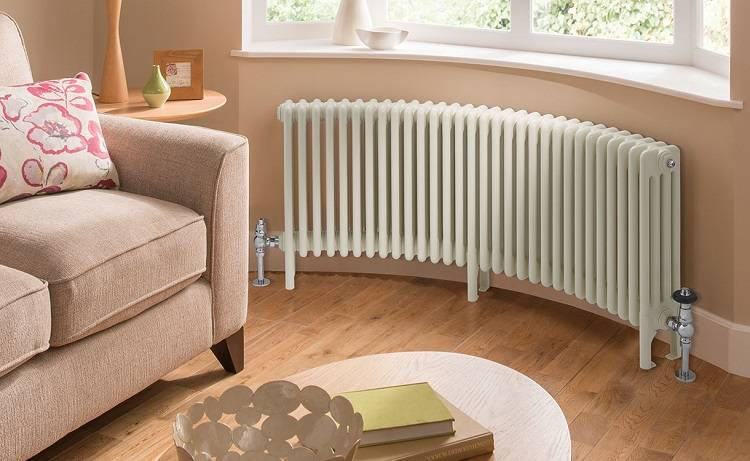

Форма радиаторов бывает любая – от стандартных прямых моделей до причудливо изогнутых
Из минусов стоит отметить:
- Достаточно высокая стоимость дизайнерских вариантов.
- Невозможность установки в домах повышенной этажности, где давление превышает 10 атмосфер.
- Модели с тонкими сварными швами (в основном это касается эксклюзивных дизайнерских видов) не отличаются устойчивостью к гидроударам, поэтому их рекомендуется устанавливать только там, где имеется индивидуальное отопление с низким давлением.
Что предлагает рынок отопительного оборудования
На сегодняшний день можно найти в магазинах радиаторы производства Чехии, Польши, Германии, Италии, Финляндии, Китая, России. Все они отличаются ценой, надежностью, характеристиками.
Не всегда отечественное означает некачественное. Разработки российских предприятий – тоже вполне достойные конкуренты зарубежным моделям. Например, трубчатые радиаторы «Гармония» производятся по уникальной технологии: стальные секции батареи представляют собой трубки с толстыми стенками и «двойным» дном – то есть, используется принцип «труба в трубе». Это в значительной мере повышает надежность и срок службы изделий, кроме того, они отличаются от аналогов более высокой теплоотдачей, стоимость при этом вполне доступна среднестатистическому потребителю.

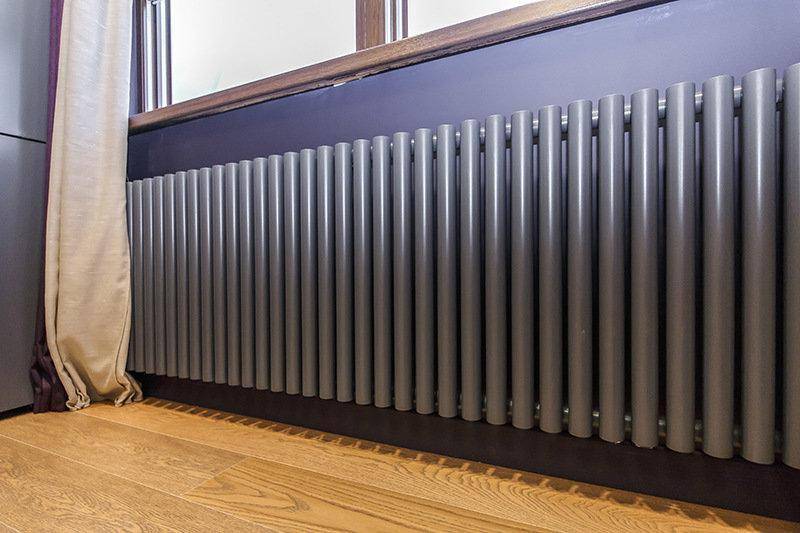

Трубчатые радиаторы – это современное и практичное решение
Половые конвекторы
Новое решение среди отопительных приборов – спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).
+ Плюсы:
- Прочность и простота конструкции, небольшой вес.
- Коррозии они неподвластны.
- Они занимают мало места.
- Их практически не видно.
- Легкость установки и очистки.
- Равномерность нагрева комнаты.
- Защищают от запотевания стекол.
– Минусы:
- Большая монтажная длина.
- Невозможность использования принудительной вентиляции.
- Небольшая отдача тепла.
- Неэкономичность.
Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).
Главные характеристики:
- Давление (рабочее) – 10-16 бар.
- Тепловая мощность – 130-10000 ватт.
- Температура горячей воды (максимум) – 110-130 градусов.
Основные проблемы в эксплуатации
Из-за воздушных пробок батареи прогреваются неравномерно
Во время эксплуатации могут возникнуть некоторые проблемы:
- засоры в трубах отопления;
- воздушные пробки;
- снижение КПД из-за неправильной эксплуатации или установки;
- появление течи в местах монтажа заглушек и регуляторов;
- неправильный расчет количества секций.
Радиаторы Оазис для российских отопительных конструкций выбираются чаще других благодаря малой стоимости. Однако нужно правильно рассчитывать количество самих приборов, а также число секций в них. При неправильном монтаже отопительные приспособления требуют замены. Кроме того, нужно соблюдать правила эксплуатации.

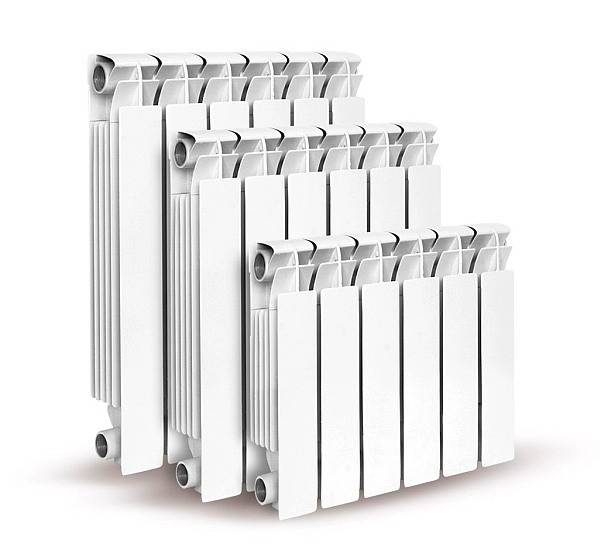

Что такое биметаллические радиаторы отопления?
В отличие от полностью алюминиевых радиаторов у этих изделий имеется крепкий стальной сердечник. Самые лучшие батареи из биметалла – полнобиметаллические, у которых весь коллектор выполнен из горизонтальных и вертикальных металлических труб. Соединение при помощи электродуговой сварки крепче резьбового и имеет меньший процент протечек. Далее сталь покрывается литой алюминиевой оболочкой, которая образует внешний корпус. Благодаря продуманной технологии радиаторы биметаллические характеристики имеют отменные:
- Температура носителя – максимальная 130°C.
- Давление – 20-35 атмосфер и выше.
- Мощность одной секции биметаллического радиатора – 170-190 Вт (при межцентровом расстоянии 500 мм).
- Объем секции – до 0,3 л (при межцентровом расстоянии 500 мм).
- Долговечность – 20 лет и более.
Какие радиаторы лучше алюминиевые или биметаллические?
По многим характеристикам биметаллические батареи превосходят алюминиевых конкурентов. Срок службы у них на 5-10 лет больше, в монтаже они проще. Биметаллические секции стоят на 30% дороже, но выдерживают температуру 130°C (против 110°C) и давление до 40 атм (против 6-16 атм). При высоком показателе pH горячего теплоносителя стальной сердечник прослужит дольше. Плюс алюминиевых радиаторов – у них теплоотдача несколько выше (примерно 200 Вт на секцию против 170-190 Вт).
Как отличить алюминиевый радиатор от биметаллического:
- Проверку можно осуществить с помощью магнита, биметаллические батареи будут притягивать его в местах нахождения стальных элементов.
- Биметаллические радиаторы отопления в точке соединения имеют резьбу, выполненную в стальной трубе, граница между двумя металлами четко определяется по цвету.
- При одинаковых габаритах радиаторы из биметалла тяжелее алюминиевых двойников.
Характеристики других радиаторов
А40-2 – это модель, которая представляет собой двухрядный радиатор с таким же диаметром трубы. Расстояние между трубами тоже остается прежним. В продаже можно встретить модель А25-1, которая является однорядной. Диаметр труб составляет 25 мм, а расстояние между ними равно 40 мм.
Вы можете приобрести еще и двухрядную батарею с маркировкой А25-2. Она имеет такой же диаметр и расстояние между элементами. Температура теплоносителя, рабочее и опрессовочное давление остаются такими же, как и во всех вышеописанных случаях. В качестве отличительной особенности в этом варианте выступает теплоотдача прибора, которая достигает 5295 Вт.
Плинтусные конвекторы отопления
Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.
+ Плюсы:
- Экономия топлива на нагрев – до 40 процентов.
- Наличие терморегуляторов, защита от перегрева.
- Быстрый монтаж, простота ремонта.
- Равномерность распределения тепла.
– Минусы:
- Монтаж производится только специалистами.
- Из-за прилегания конвектора к стенам их отделка коробится.
- Высокая цена.
Главные характеристики:
- Тепловая мощность – 500-1500 ватт.
- Температура теплоносителя – до 130 градусов.
- Максимальное рабочее давление до 16 атм.
Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

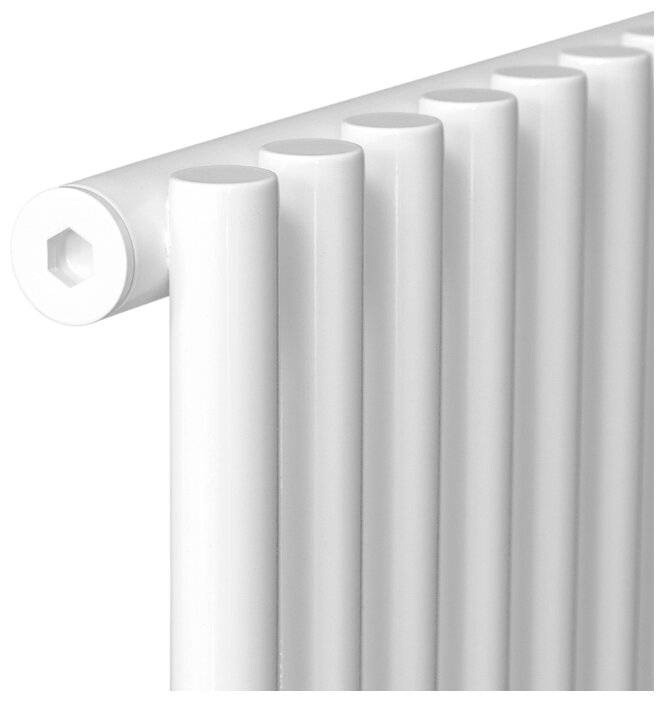

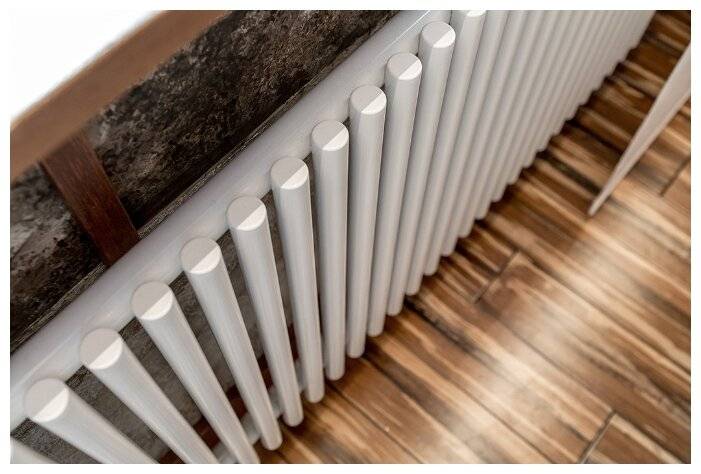

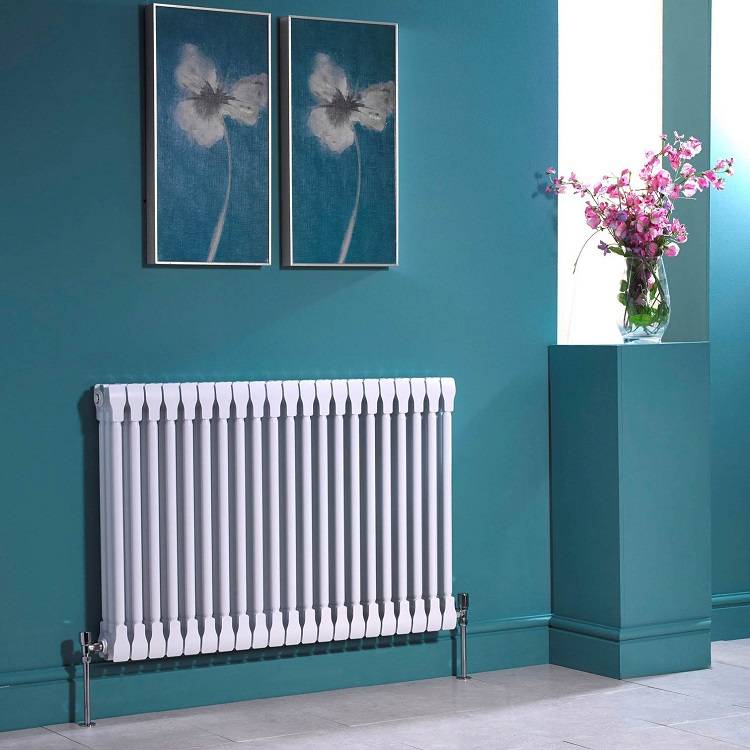

Что представляют собой трубчатые радиаторы
Название этого вида батарей говорит само за себя – основу их составляют металлические трубки, соединенные коллекторами. Эти трубки и являются теплоотдающими элементами, как ребра у чугунной или пластины у биметаллической модели. Для соединения деталей между собой используется сварка. В самых качественных моделях швы выполнены при помощи лазерной технологии. Это обеспечивает надежность изделию.

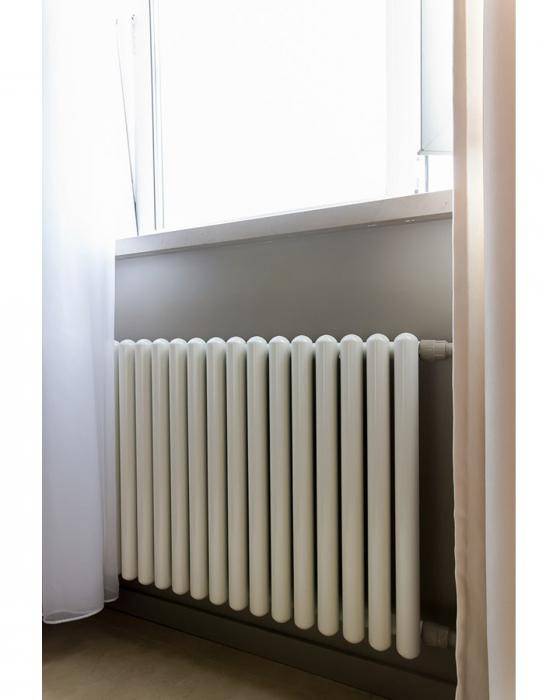

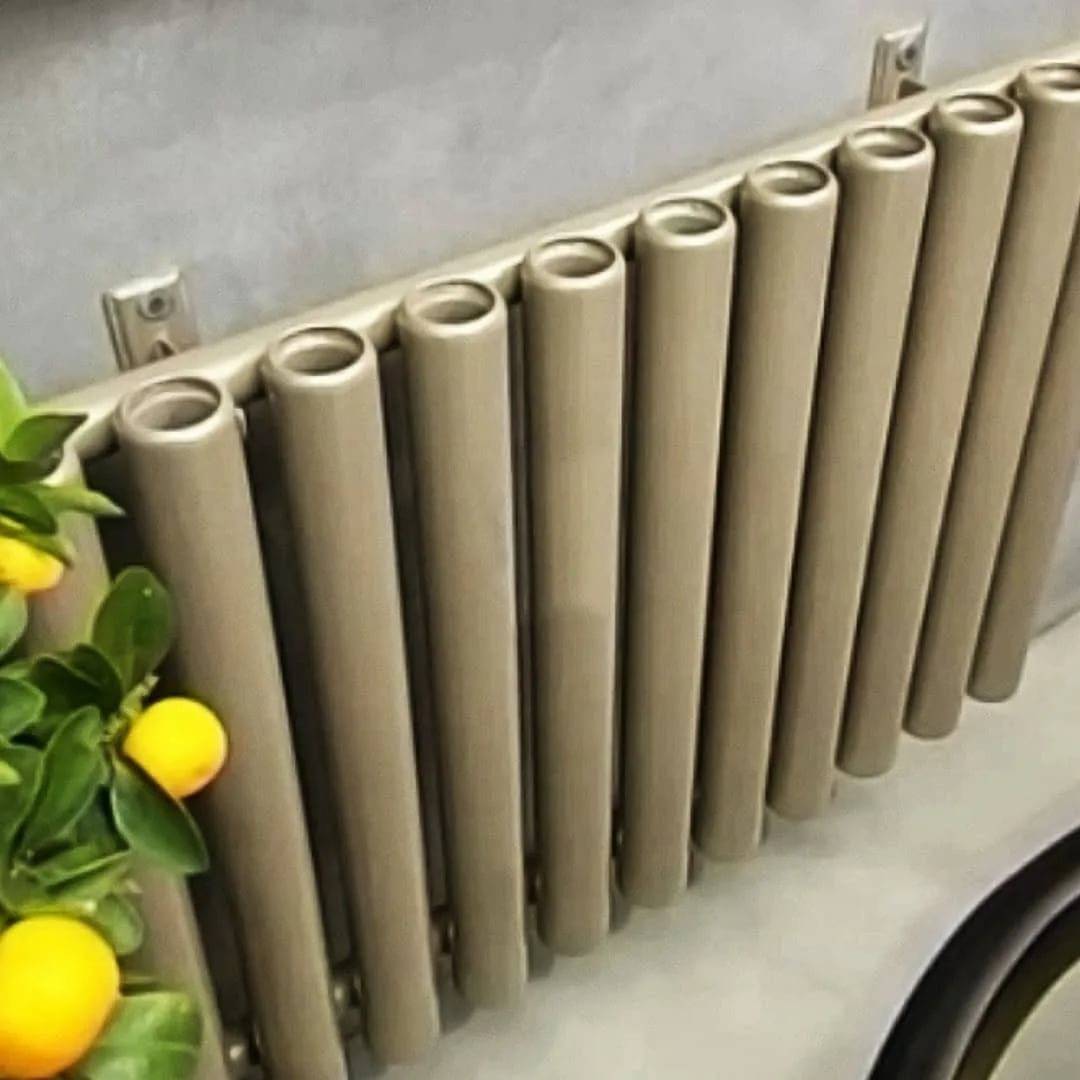

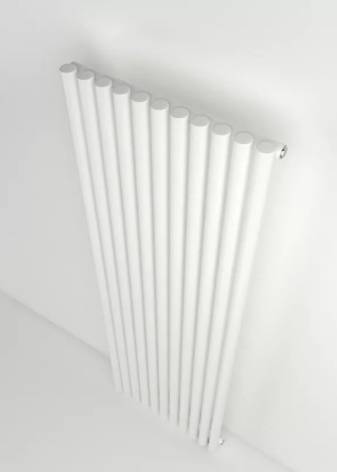

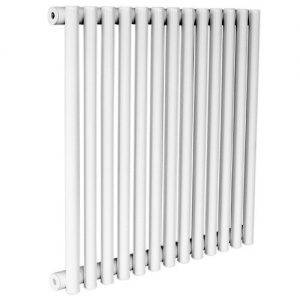

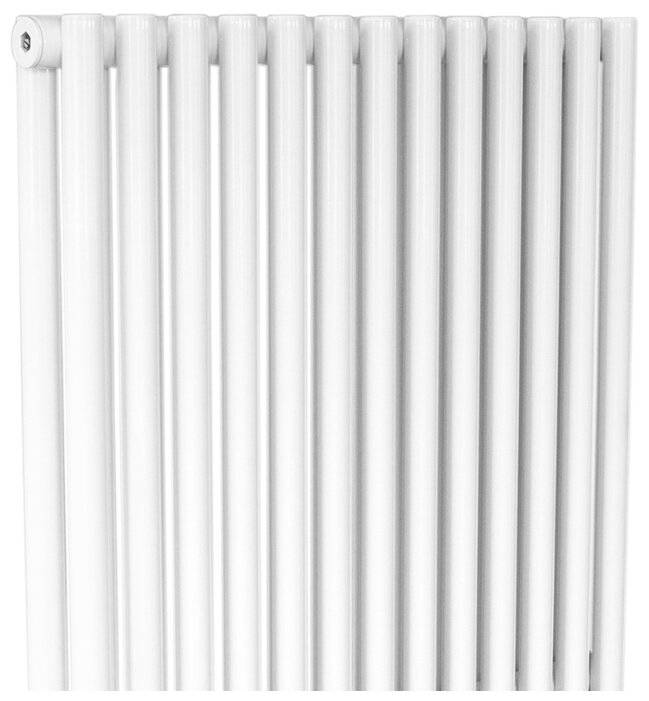

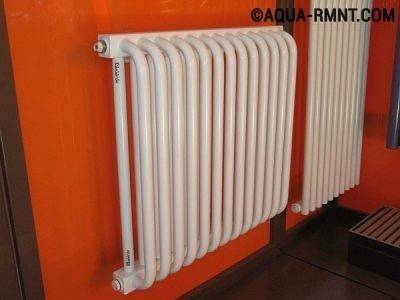

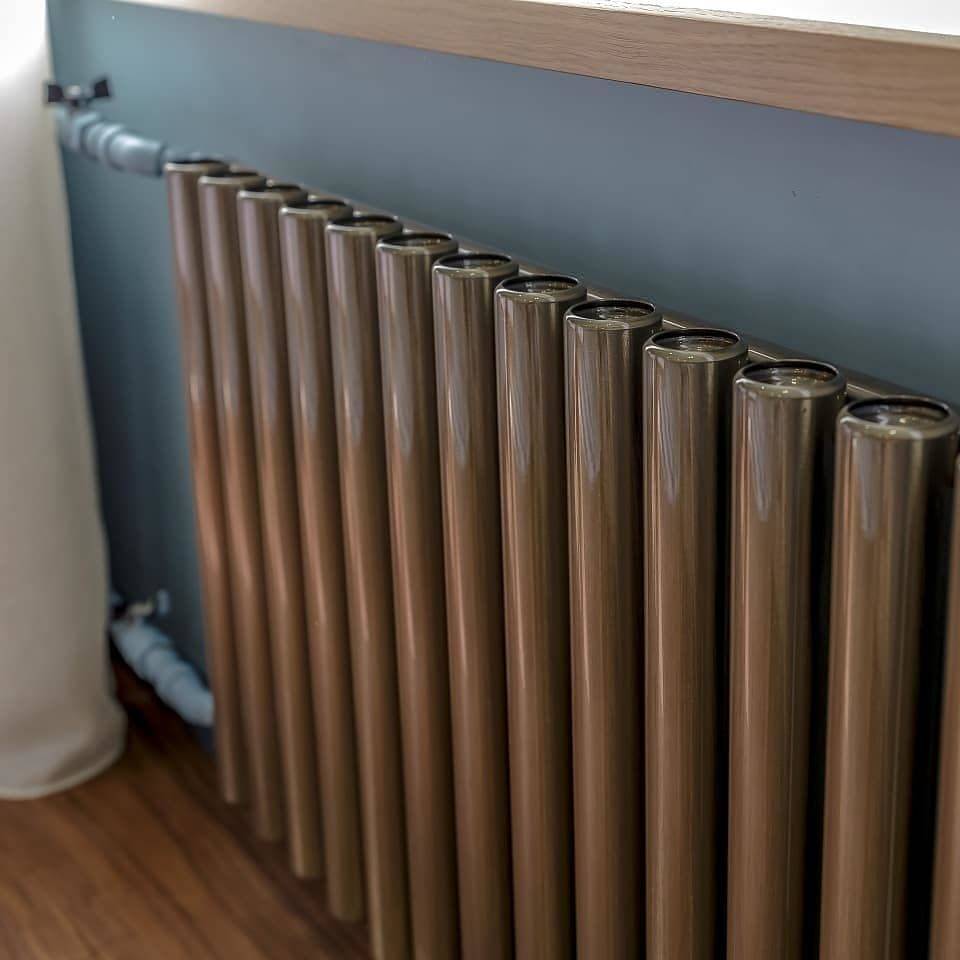

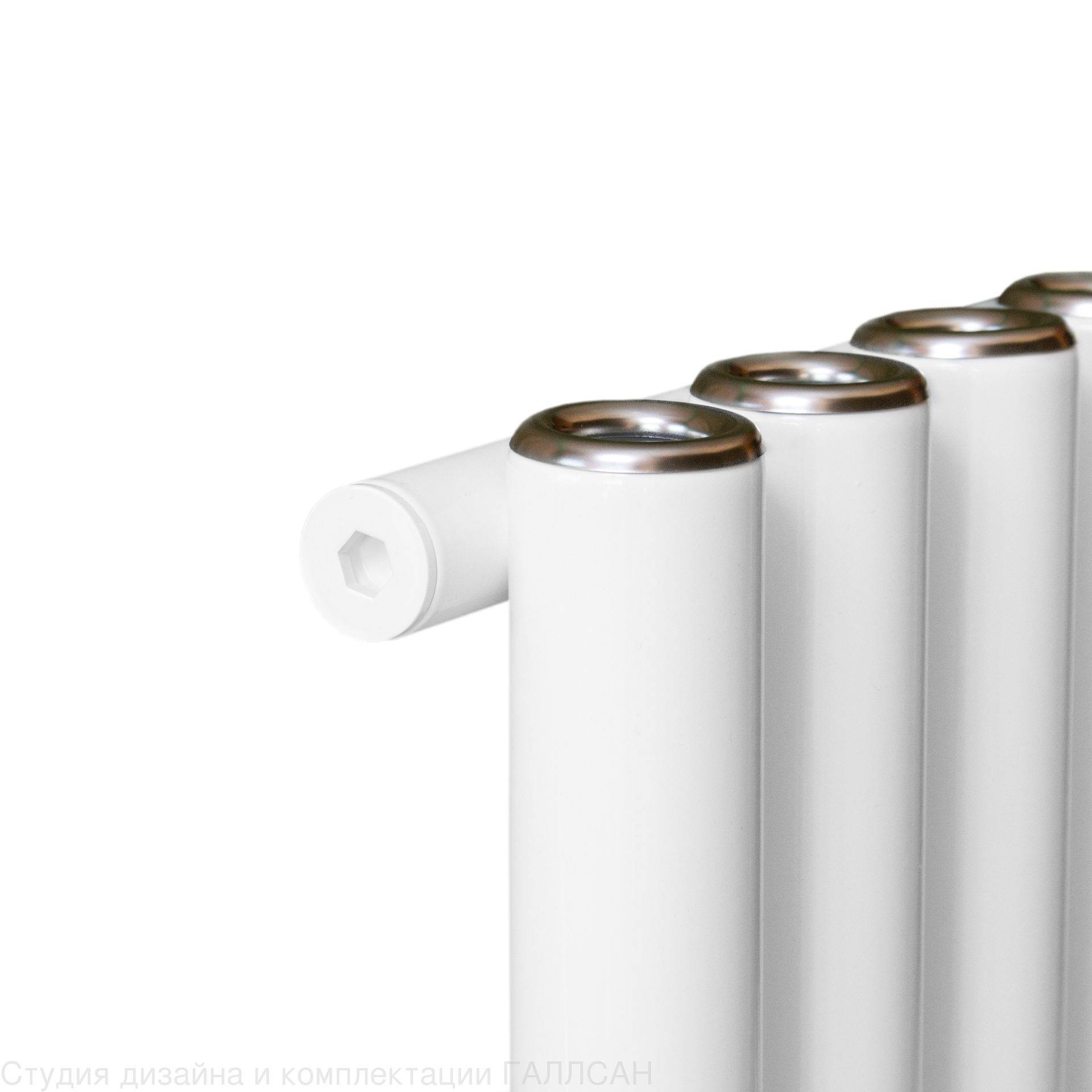

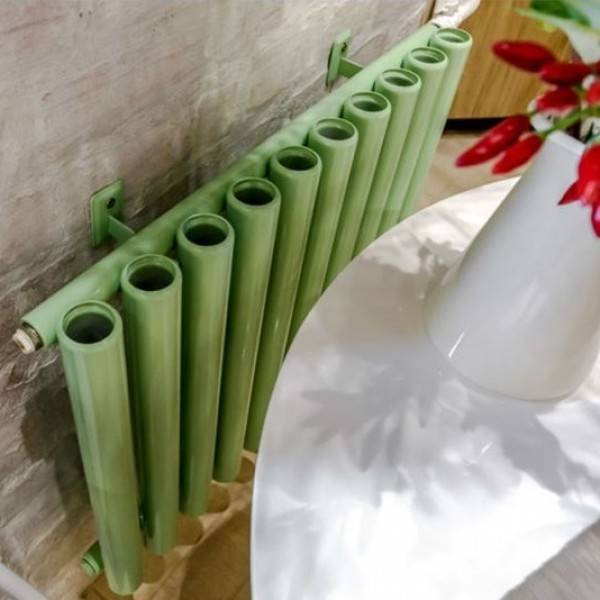

Стальной трубчатый радиатор
Изготавливаются они из разных металлов:
- Сталь. Самые распространенные трубчатые батареи делаются именно из стальных заготовок. Этот материал способен выдерживать сравнительно высокое давление (10-15 атм.), небольшие гидроудары, является долговечным. Кроме того, такую поверхность легко чистить от пыли, а при желании можно быстро обновить, нанеся свежий слой краски.
- Медь.Трубчатые радиаторы из этого металла встречаются нечасто, так как в сравнении со стальными довольно дороги и не настолько устойчивы к перепадам давления.
- Биметалл. В таком варианте батарея имеет вид стальных трубок, заключенных в корпус из алюминия.
- Алюминий. Редкие, не очень востребованные экземпляры, подходящие только для домов с автономным отоплением с низким давлением в системе.

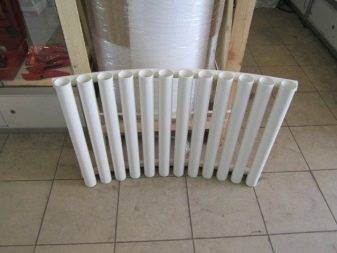

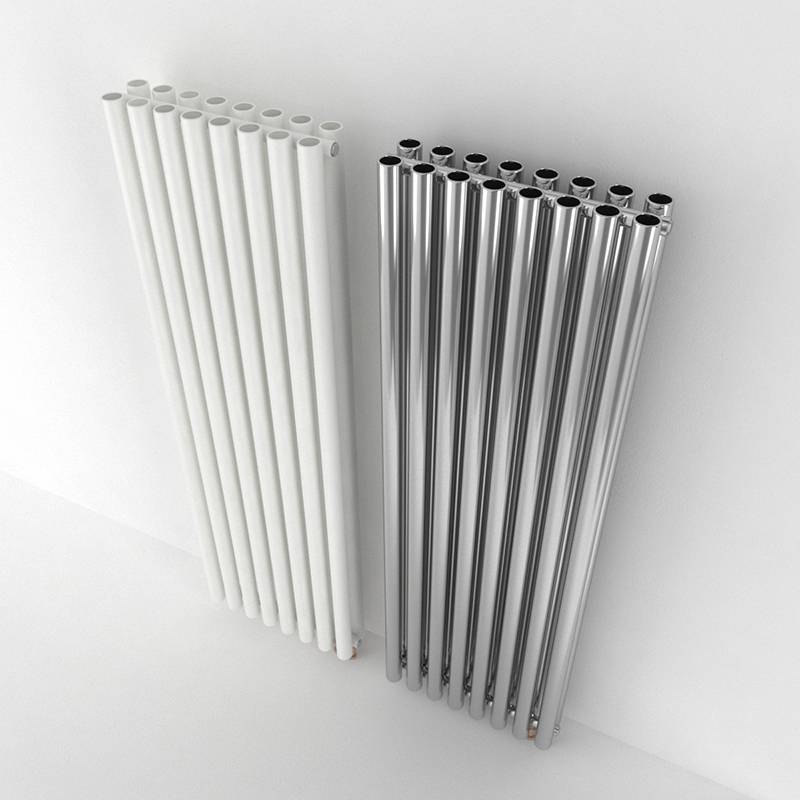

Алюминиевый трубчатый радиатор

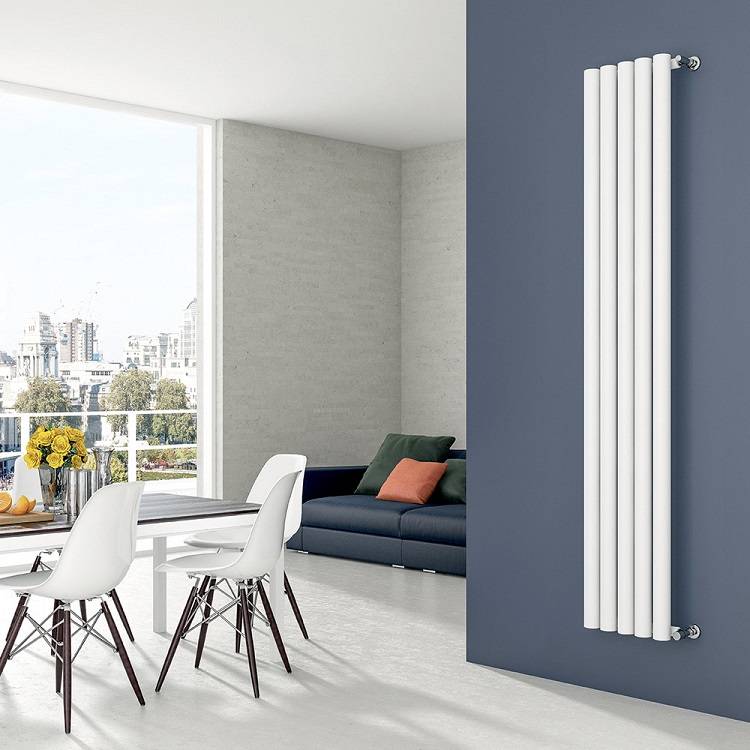

Форма радиаторов бывает любая – от стандартных прямых моделей до причудливо изогнутых, трубки могут располагаться вертикально или горизонтально, длина их тоже варьируется.
Обзор популярных моделей

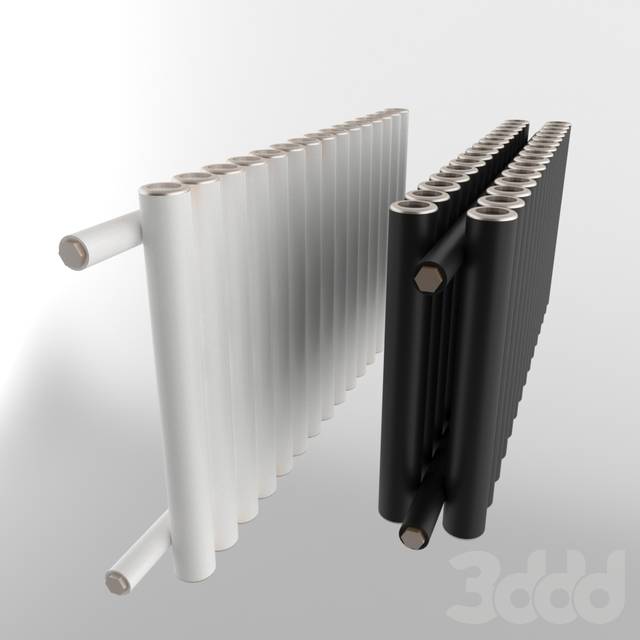

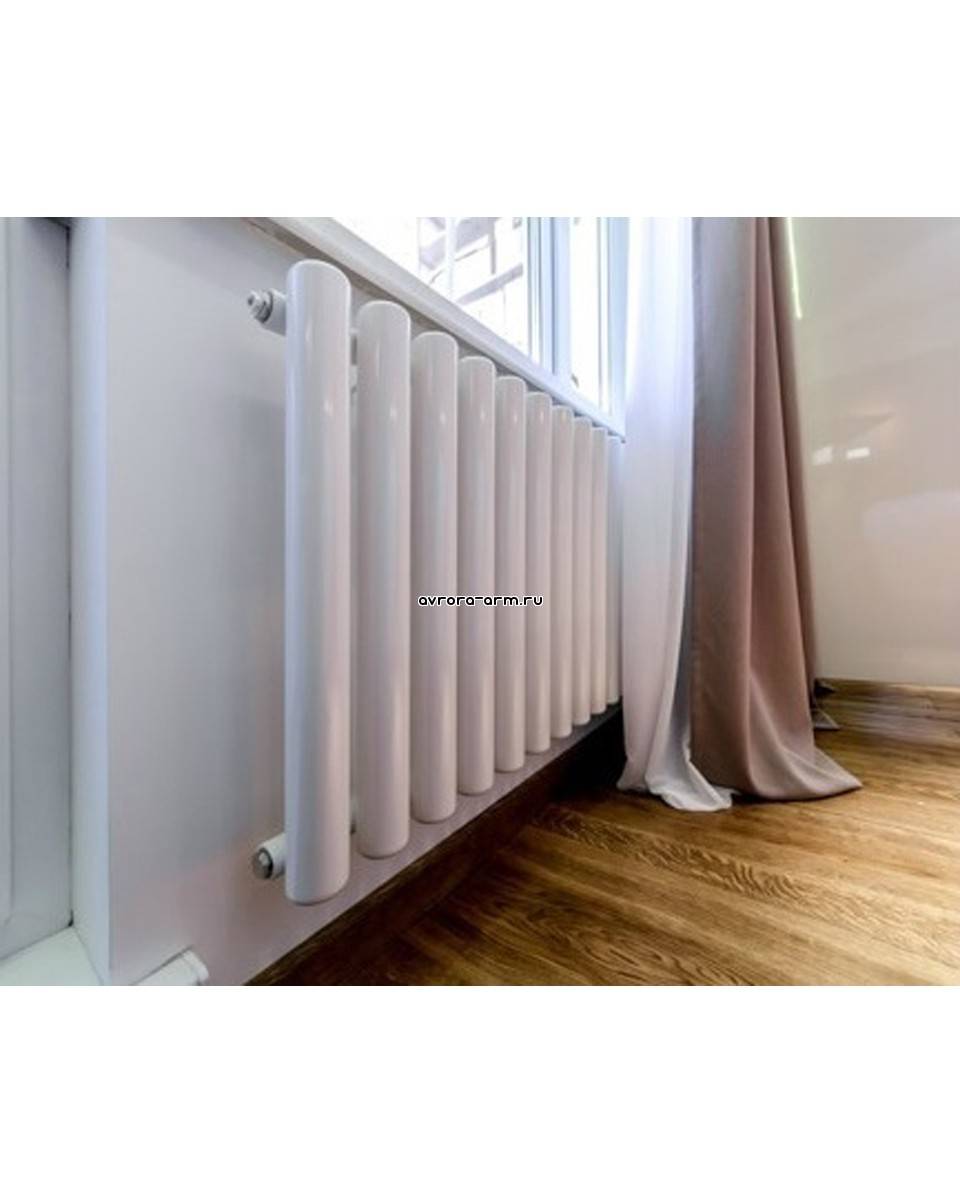

Модель А40 1

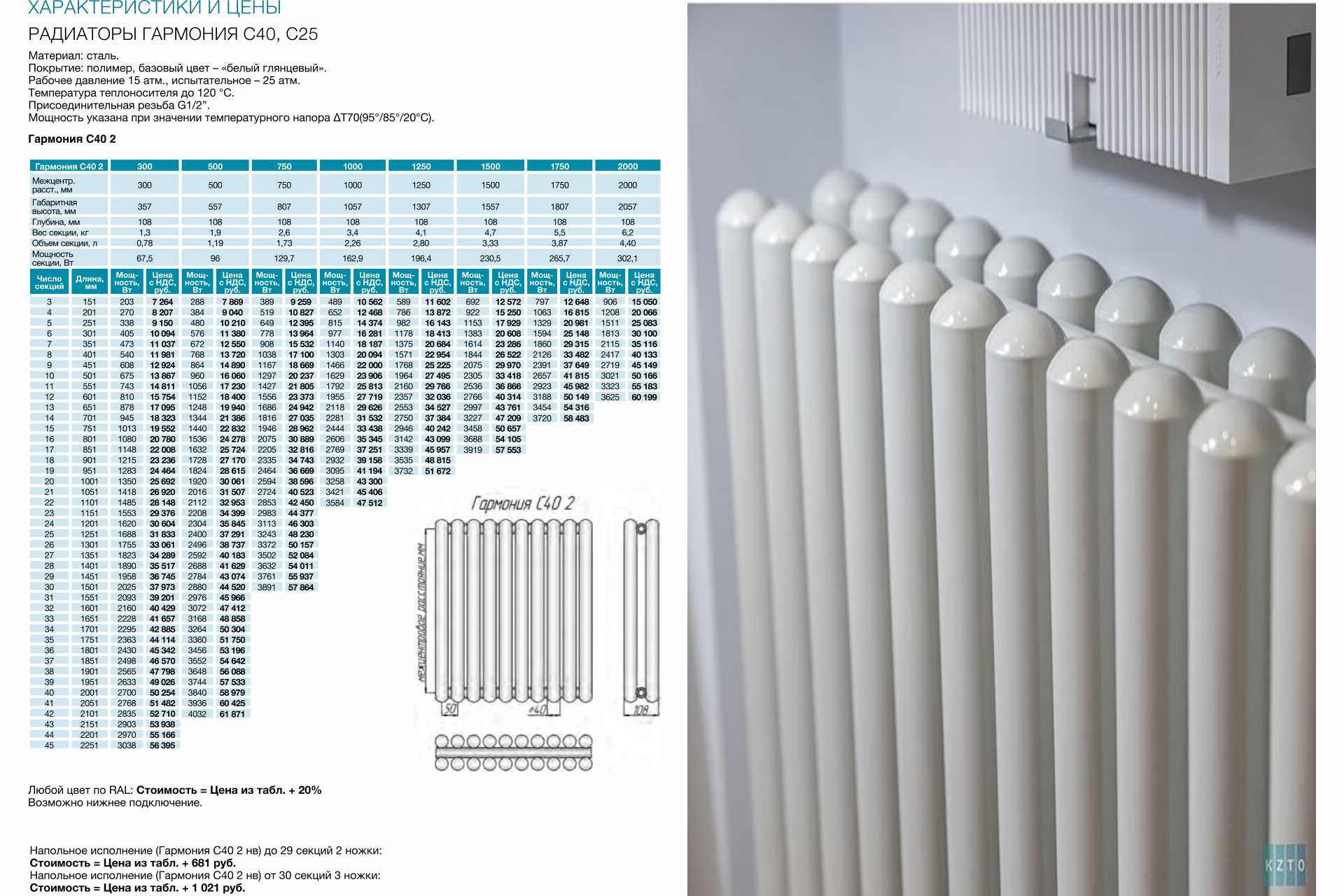

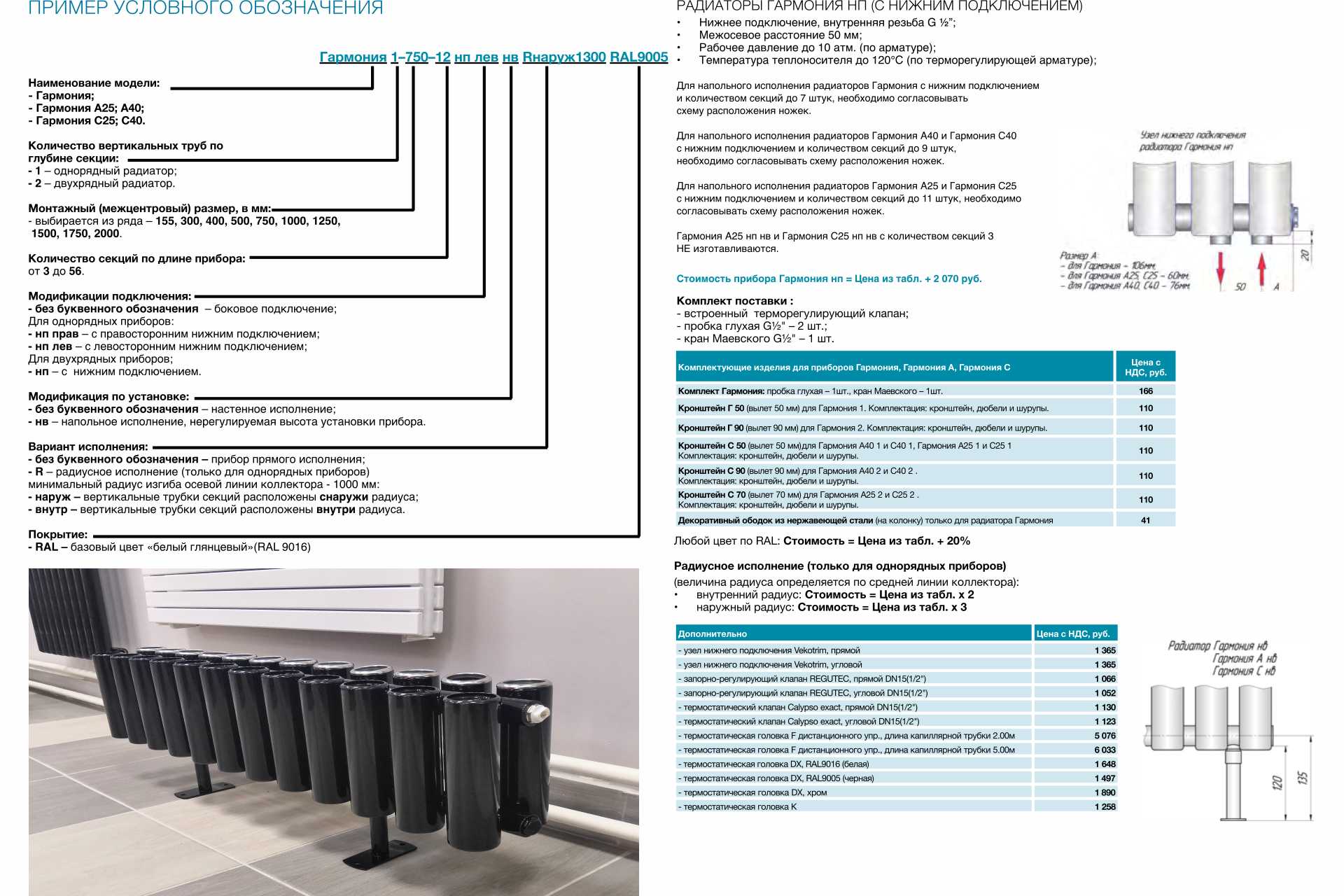

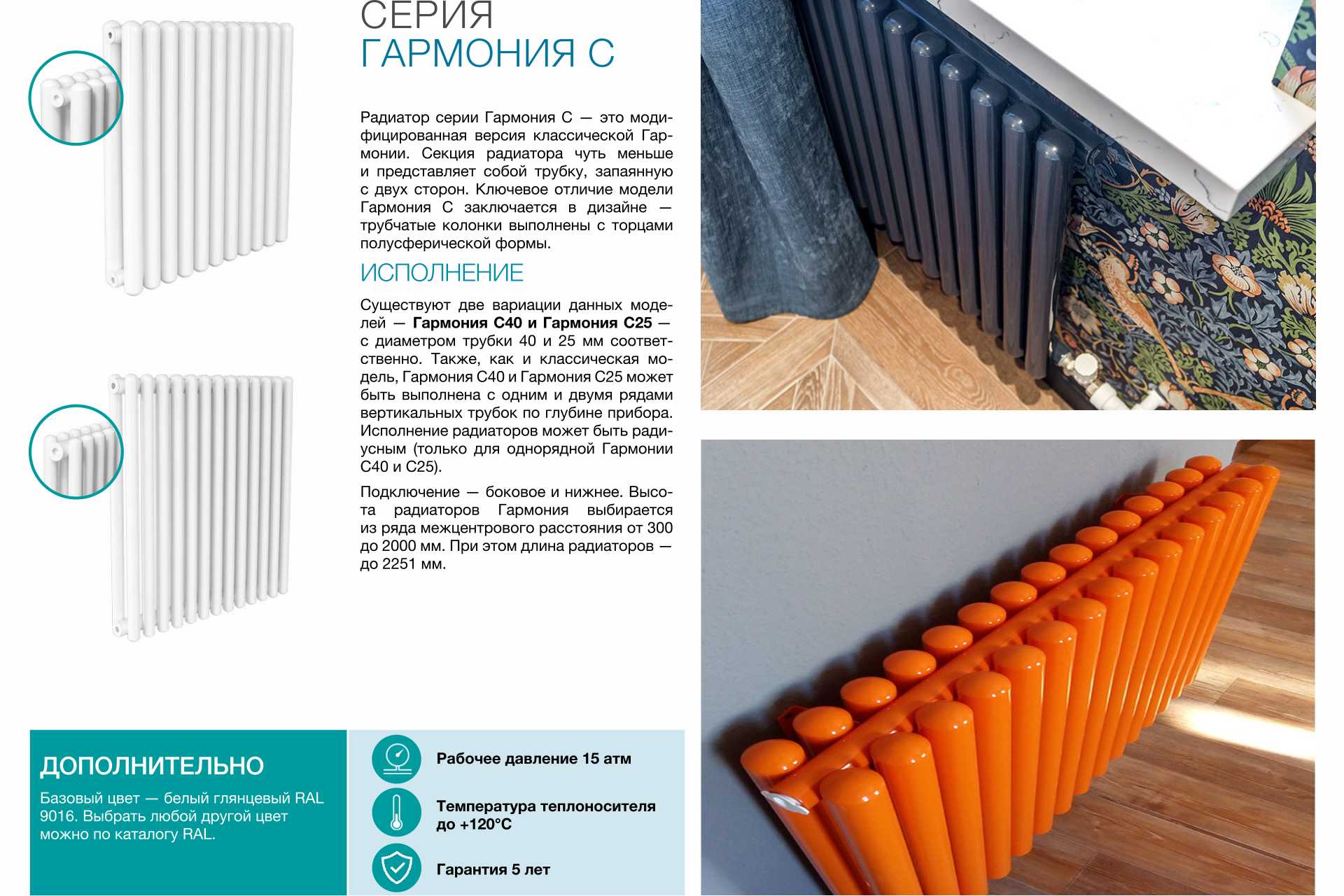

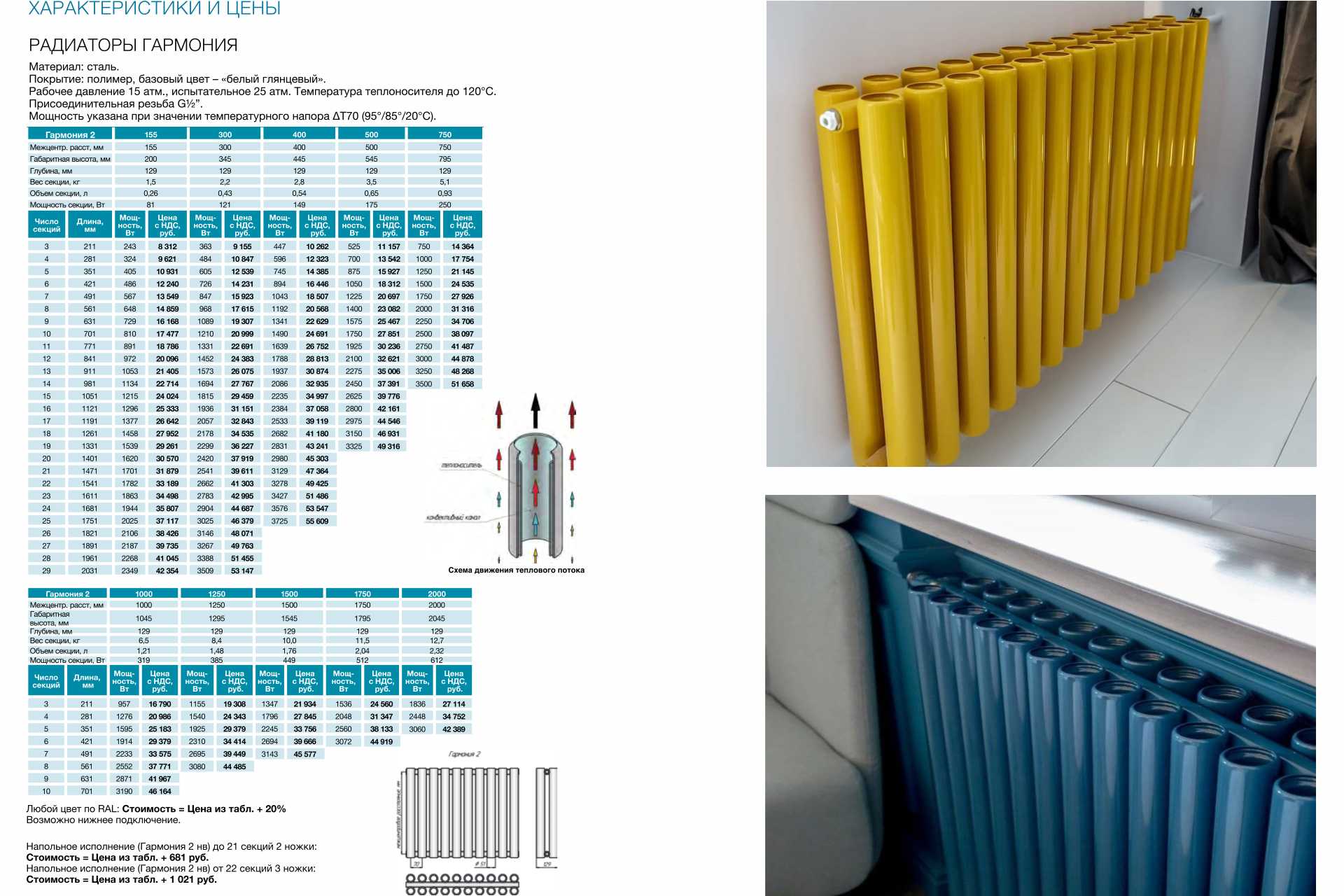

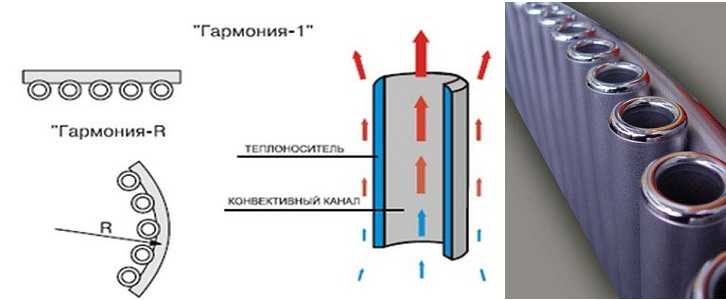

Отопительные батареи от производителя Гармония выпускаются в трех модификациях: А, С и R. Серия А имеет две разновидности, которые отличают друг от друга размером сечения (25 и 40) и диаметром трубки. Межосевой интервал может колебаться от 15,5 до 200 мм, максимальная длина составляет 2 м и 24 см.

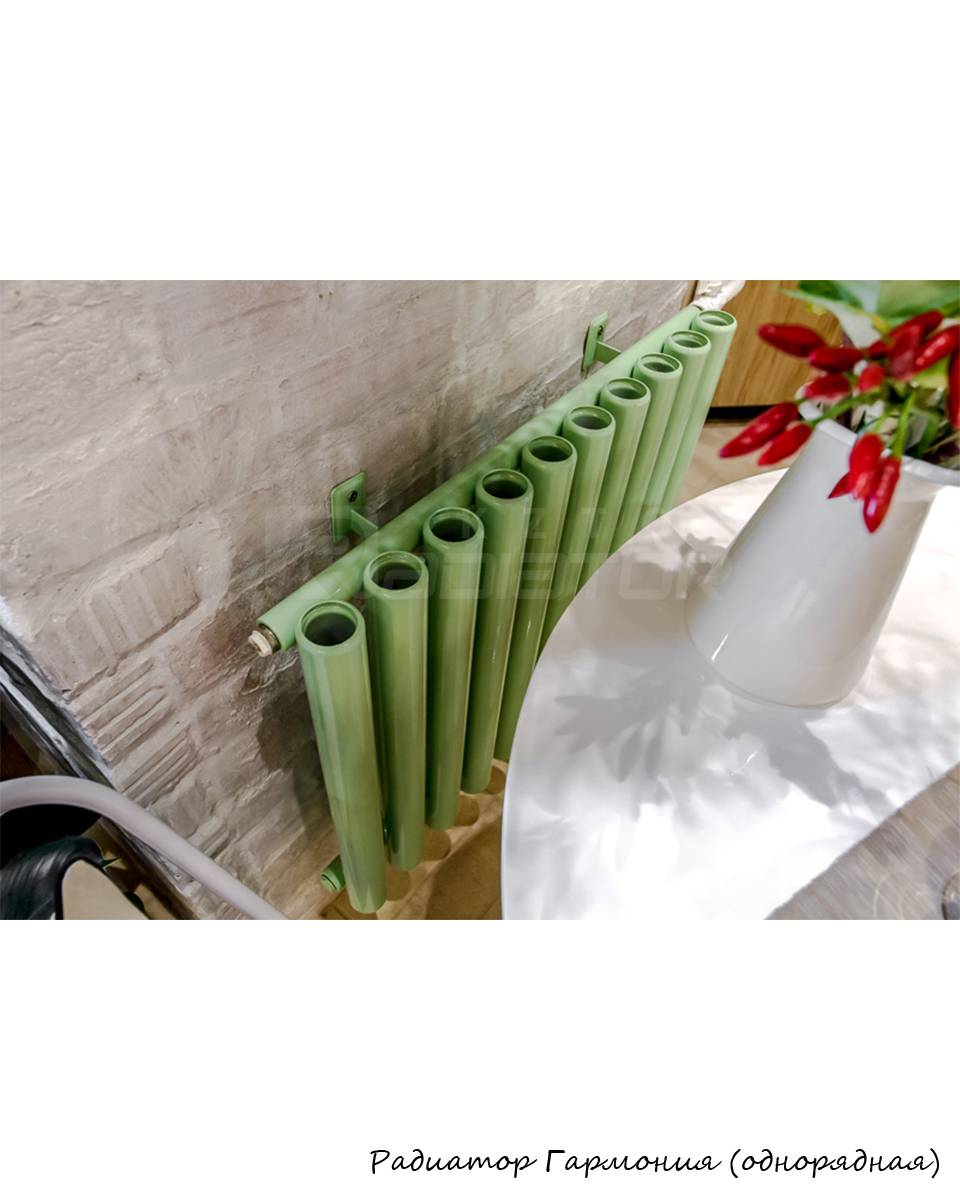

Модель А40 1
Представляет собой однорядную батарею, диаметр трубы которой равен 4 см, интервал между соседними трубами 5 см. Изделию свойственен современный дизайн, внутренняя поверхность конструкции обработана антикоррозийным покрытием – полимером.
Модель А40 2

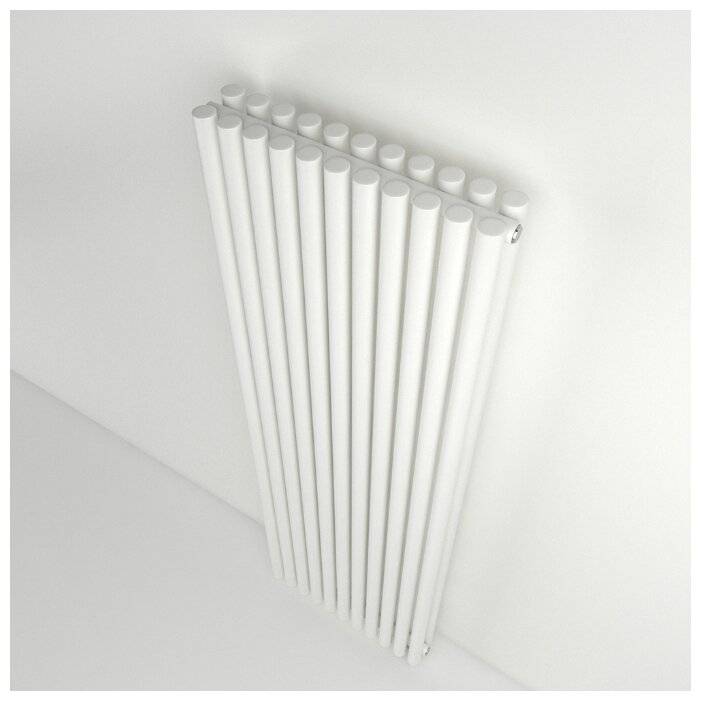

Изготовлена в виде двухрядного радиатора, интервал между трубками и размер сечения 5 см и 4 см соответственно. Модель универсальна в своем использовании – может быть установлена в сочетании с термостатом и в системе с теплоносителем принудительной циркуляции.
Максимальная температура рабочей жидкости не должна превышать +120 градусов по Цельсию, испытательное давление не более 25 атмосфер.
Модель А25 1
Представляет собой однорядную конструкцию, диаметр труб которых равен 2,5 см, интервал между двумя секциями достигает 4 см. Батарея имеет привлекательный внешний вид, в зависимости от предпочтений покупателя может быть изготовлена в радиусном или угловом исполнении.

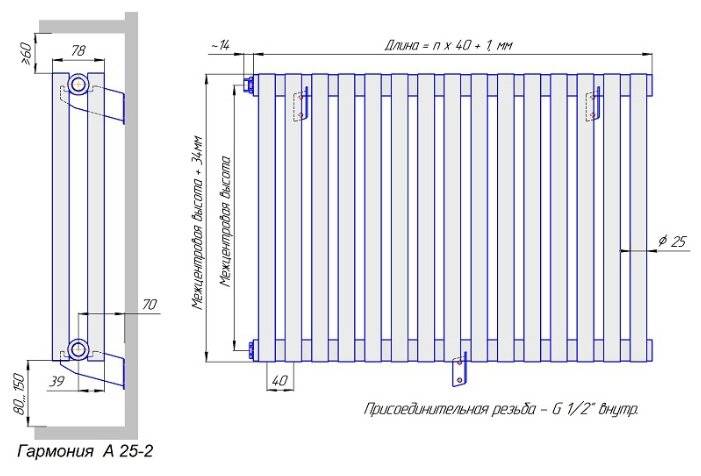

Модель А25 2
Имеет практически аналогичные технические характеристики, что и предыдущая модель. Единственное отличие – конструкции двурядная, благодаря чему теплоотдача прибора способна достигать 5 295 Вт.
Во время покупки радиаторов специалисты рекомендуют отдавать предпочтение трубчатым конструкциям, которые изготовлены из легированной стали. Этот материал обладает высокими эксплуатационными характеристиками и продолжительным сроком эксплуатации.
Предварительно перед приобретением радиаторов нужно ознакомиться с показателями площади обогрева. Это позволит подобрать наиболее подходящую модель в конкретном случае. Например, в жилой комнате, где есть одно или два окна, достаточно 1000 Вт на каждые 10 м.кв.
Стальные радиаторы
Как и другое отопительное оборудование с открытыми сварными швами, стальные радиаторы требуют стабильного давления теплоносителя. По этой причине их чаще всего используют для монтажа в частных домах и других зданиях с автономным обогревом. В этом случае закрытый обогревающий контур способствует замедлению окислительных процессов, к тому же индивидуальное отопление не страдает постоянным загрязнением теплоносителя щёлочью и другими агрессивными примесями. При использовании очищенной воды и регулярном контроле напора стальные радиаторы не требуют замены в течение 20 и более лет.

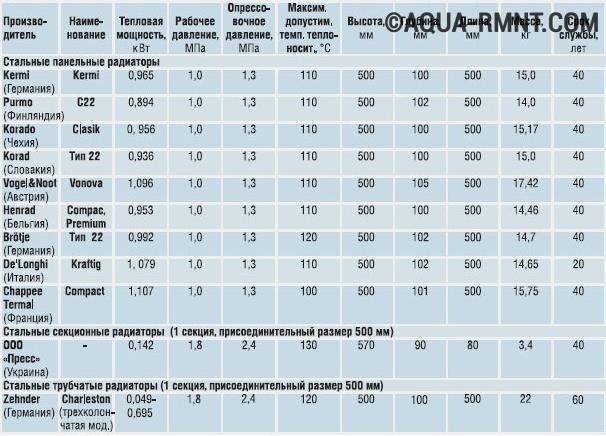

Технические характеристики стальных радиаторов известных европейских производителей
Устанавливая радиаторы из стали в зданиях с центральным отоплением, следует осознавать опасность гидроударов и низкого качества теплоносителя. Резкие перепады давления и вода с примесями солей и щёлочи снижают долговечность батарей более чем наполовину. В этом случае не следует рассчитывать на срок службы оборудования более 10 лет.

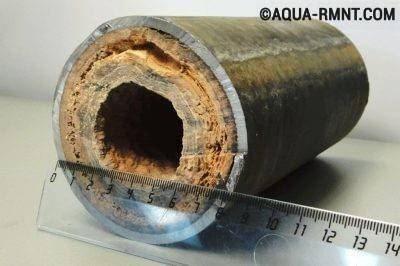

Подобные отложения в трубе центрального отопления указывают на сильное загрязнение теплоносителя примесями – стальные радиаторы в этом случае лучше не использовать.
В продаже можно найти стальные радиаторы двух типов:
- трубчатые,
- панельные.
Преимущества первых проистекают из простой и надёжной конструкции, которая напоминает лесенку из параллельных вертикальных трубок.

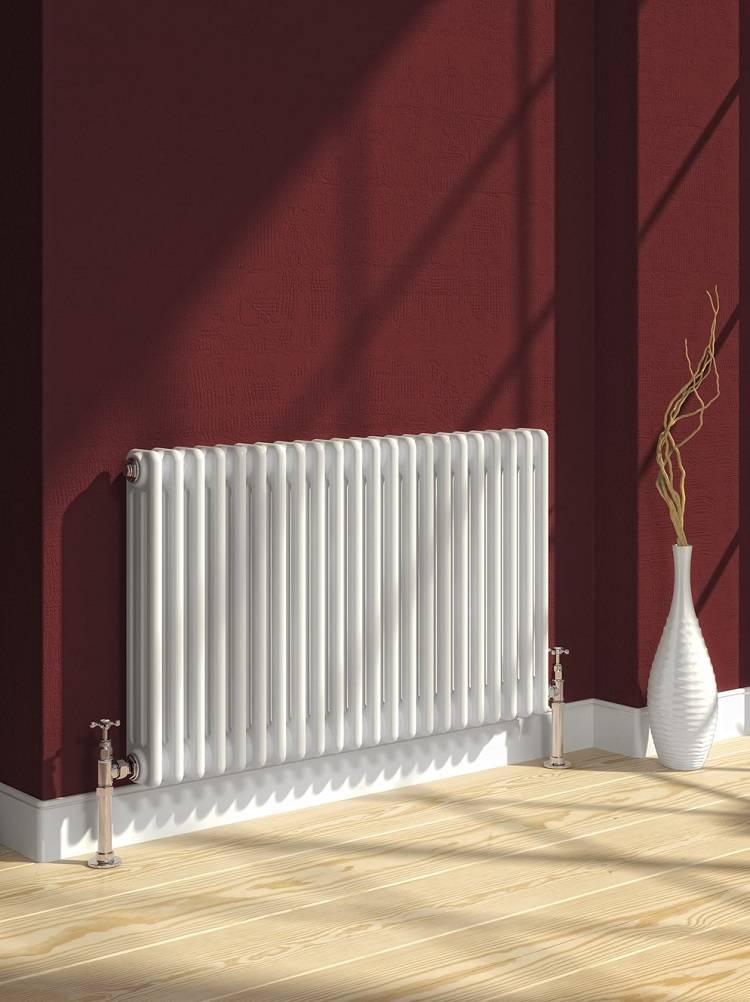

Трубчатые радиаторы переживают вторую молодость, являясь объектом внимания дизайнеров и любителей современных тенденций в интерьере.
Плоские, ровные поверхности панельных радиаторов значительно облегчают уход. Именно поэтому их так любят домохозяйки

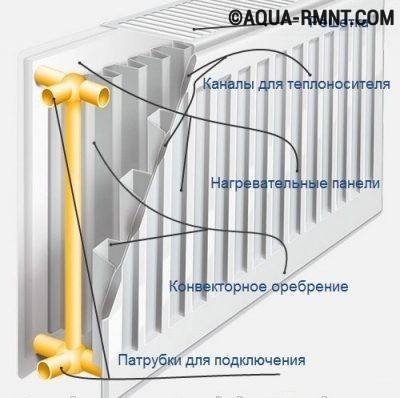

Для изготовления панельных радиаторов используются стальные зигзагообразные пластины, которые приваривают друг к другу точечной сваркой. Образованные при этом полости служат каналами, по которым циркулирует теплоноситель. Для повышения теплоотдачи производители усложняют конструкцию, собирая радиатор из трёх панелей. Обратной стороной такого улучшения является утяжеление конструкции – вес многослойных стальных теплообменников приближается к чугунным.
Для изготовления панельного радиатора используются профильные стальные пластины, пространство между которыми выступает в роли водяного контура теплообменника
Как вы сами можете видеть, такие достоинства панельных радиаторов, как низкая цена и привлекательный внешний вид, омрачают минусы в виде низких эксплуатационных показателей. Чаще всего эти отопительные приборы выбирают для нетребовательных отопительных систем бюджетной категории.
Общие сведения о производителе
Большое количество людей в России отдают предпочтение радиаторам Oasis, доверяя выбранному производителю.
Радиаторы Оазис сегодня изготавливают в нескольких странах:
- Италия;
- Китай;
- Россия.
Некоторые обогреватели изготавливаются специально с учетом пожеланий российского производителя, с учетом особенностей отечественных теплосетей. Естественно, что у различных производителей есть и разные технологии производства приборов. Это, например, количество коллекторов Oasis, принцип закрепления элементов оборудования и прочее. Все эти особенности в большей мере определяются и качеством деталей. Это определяет и разновидности отопительных приборов. Они бывают панельного вида и секционного типа.
Интересен и сплав радиаторов. Сегодня пользуются популярностью биметаллические батареи Oasis, и это совершенно неудивительно, ведь именно этот материал сочетает в себе все самые лучшие свойства алюминия. Однако такой новый металл является более прочным и устойчивым к различным проявлениям внешней среды.
Выбирать радиатор следует, исходя из ваших собственных целей. Будет ли помещение, которое предстоит отапливать прибору, большим, какой там воздух, есть ли место повышенной влажности. Все эти параметры определенно влияют на решение выбора радиатора Oasis.
Эксплуатация радиаторов Оазис
Владелец радиаторов должен соблюдать инструкцию по эксплуатации. Она предусматривает предварительную подготовку теплоносителя. Он должен иметь Рн в пределах 6,5-8,5, а максимальная температура нагрева – 110 градусов
Также важно придерживаться таких правил:
- при необходимости или период завершения отопительного сезона радиатор отключается от системы;
- так как в системе будет оставаться вода, нужно следить, чтобы температура в помещении не опускалась ниже 0 градусов;
- при стравливании воздуха нельзя освещать воздухоотводчики открытым огнем;
- краны, установленные на входе/выходе, открываются плавно, чтобы избежать гидравлического удара;
- на подающих стояках устанавливаются фильтры, которые не дают засориться регулирующему и воздушному клапану;
- наружная очистка приборов осуществляется мыльной водой или мягкими средствами – абразивные порошки применять запрещено;
- при наличии потребности частого стравливания воздуха или поломок необходима консультация специалиста.
Выбор редакции
Среди биметаллических радиаторов особого внимания заслуживают сразу две модели: Global STYLE PLUS 500 и Royal Thermo PianoForte 500. Первая интересна своим повышенным запасом прочности. Вторая примечательна своим необычным дизайном, который делает радиаторы оригинальной частью оформления интерьера.
В ряду алюминиевых приборов выделяется РО Global ISEO 500 за адаптацию конструкции к условиям эксплуатации в РФ.

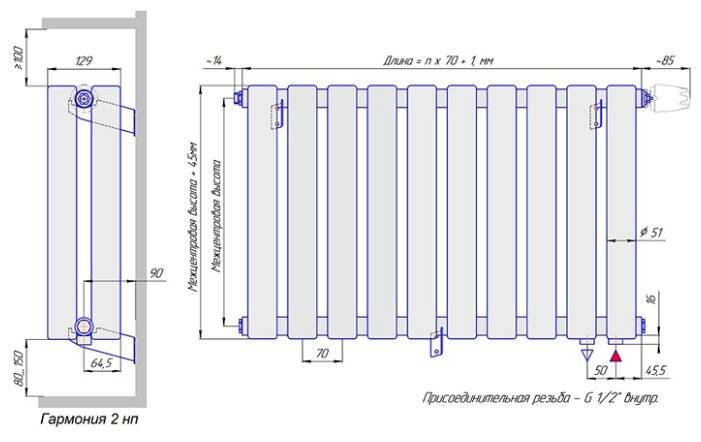

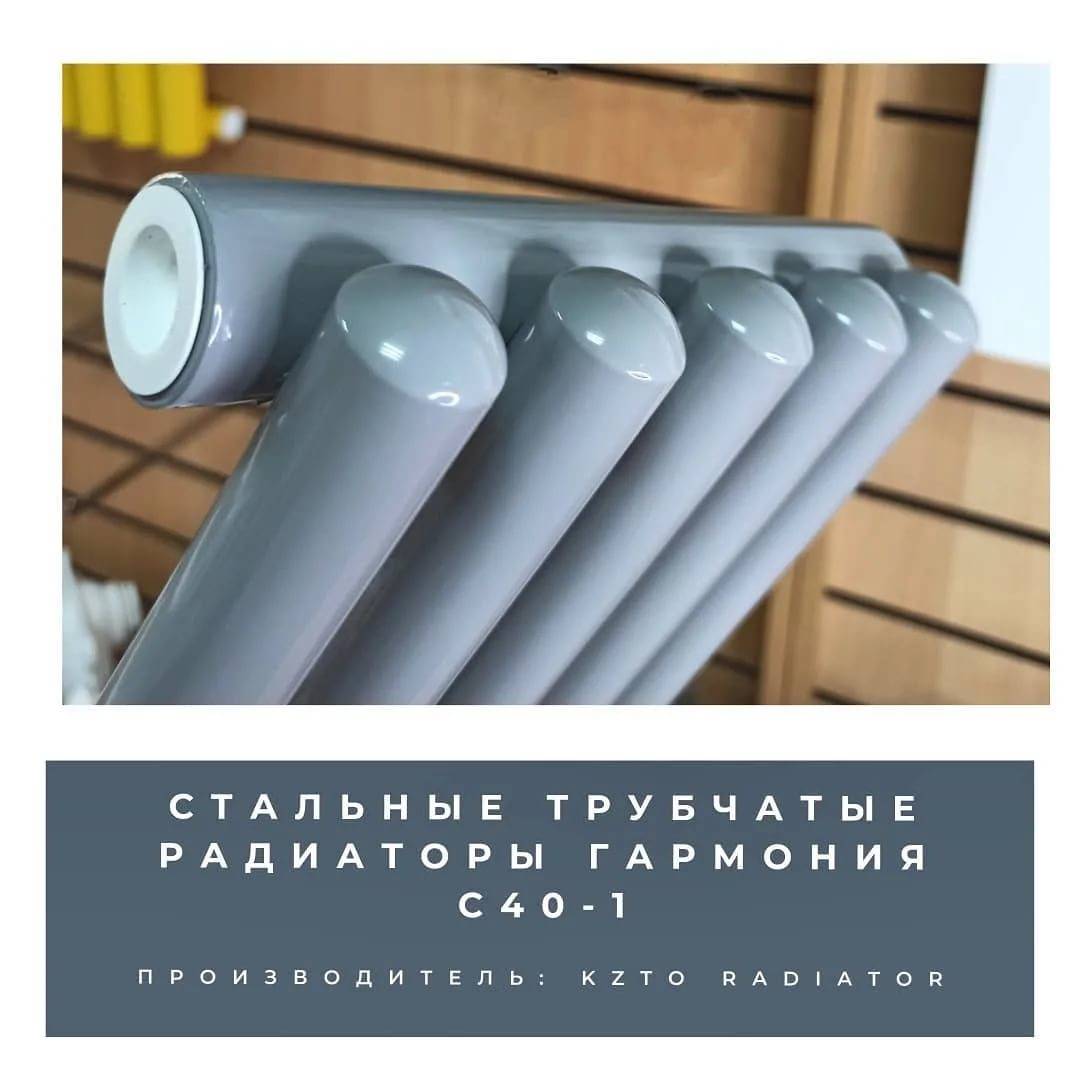

Среди стальных очень интересное решение реализовано в КЗТО Гармония 2-500-12 — радиатор не только согреет, но и станет отличным дополнением минималистичного дизайна интерьера.
Если хочется утонченной чугунной классики, то стоит обратить внимание на EXEMET Modern 3-745/600. По сравнению с другими моделями такого типа это является одним из наиболее доступных
Производители стальных радиаторов отопления

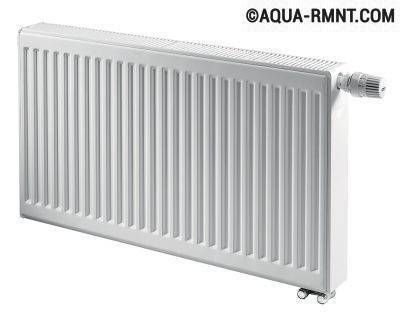

Радиаторы панельного типа
В России такие радиаторы практически не выпускаются – уж очень выгодную для покупателя цену имеет продукция зарубежного производства. Можно отметить фирмы-изготовители из Германии – Buderus и Kermi, из Чехии – Korado, из Финляндии – PURMO, из Италии – DeLonghi. Каждая фирма имеет в совсем арсенале радиаторы которые отличаются по высоте, длине, глубине, а соответственно и мощности. Поэтому эти данные нужно смотреть непосредственно в паспорте определенной модели радиатора. Моделей огромнейшее количество и представить все их технические характеристики в рамках данного материала очень проблематично. Поэтому для сравнения мы возьмем радиатор типа 22 (имеет 2 панели и 2 конвекторных оребрения), размером 500 / 500 мм некоторых производителей.
Сравнительная характеристика радиаторов типа 22, шириной 500 мм, длинной 500 мм популярных производителей:
| Производители | Рабочее давление, атм | Макс. t теплоноси-теля, С | Мощность, при 70 С, Вт | Объем воды | Вес | Способ подключения |
|---|---|---|---|---|---|---|
| KermiГермания | 10 | 110 | 965 | 2,7 | 17,07 | Боковое – резьба 4 х 1/2” (внутр.) Нижнее – резьба 2 х 3/4” (наруж.) |
| BuderusГермания | 10 | 120 | 913 | 3.15 | 14.1 | БоковоеНижнее, с интегрированным термостат-вентилем |
| ЛидеяБеларусь | 8,6 | 110 | 1080 | 3,3 | 15,1 | Боковое – 4 присоединительных патрубка с внутренней резьбой 1/2″Нижнее – 2 присоединительных патрубка с внутренней резьбой 1/2″ |
| KORADO RadikЧехия | 10 | 110 | 914 | 2 | 15,6 | Бокове – резьба 4 х 1/2” (внутр.)Нижнее – резьба 2 х 3/4” (наруж.) |
| PURMOФинляндия | 10 | 110 | 929 | 2.6 | 13.6 | Боковое – внутренняя резьба 1/2″Нижнее – внутренняя резьба 2 х 1/2″ |
| DeLonghi RADELИталлия | 8.7 | 110 | 1079 | 3.1 | 14.9 | Боковое – резьба 4х1/2″Нижнее – 2 х 1/2″ |
* Все данные взяты из официальных источников производителей
Радиаторы трубчатого типа
Эти более дорогие изделия выпускает меньшее количество компаний. Пожалуй, больше всего их в Германии – это Zehnder Charleston, Arbonia, Kermi, Charleston. В Италии такие батареи делает фирма Israp Tesi. В городе Кимры Тверской области находится завод КЗТО, выпускающий радиаторы с рабочим давлением до 15 атмосфер. Они даже могут подойти для квартиры в многоэтажном доме, выдержав нестабильность давления в центральном отоплении.
Чугунные радиаторы отопления
Условно их можно разделить на обычные или радиаторы в современном стиле и радиаторы в стиле ретро.
Чугунные радиаторы в современном стиле
Самый старый вид радиаторов. Эти радиаторы отличают простота и строгость форм, плоский фасад, аккуратный дизайн. Греются они долго, зато все невзгоды центрального отопления выдерживают с честью. Они прочные, дешевые, служат лет 50. Поэтому, решая, какие выбрать виды радиаторов отопления, многие останавливаются именно на чугунных.
Производители: Производят бюджетные чугунные радиаторы украинские, российские, белорусские заводы. Но зарубежная продукция и качеством будут получше, и на вид посимпатичнее. Отметим фирмы Kоnner, Viadrus, DemirDöküm, Roca.
Радиаторы в стиле «ретро»
Каждый из этих радиаторов представляет собой маленький шедевр. Ведь чугунное художественное литье выглядит весьма изысканно, украшая собой любое помещение. К сожалению, стоит каждая такая батарея очень дорого.
Производители: Это фирмы из Англии, Германии, Франции, Турции, Китая. Например, компании Roca и Konner выпускают очень красивые модели.
+ Плюсы:
- Они способны проработать не меньше 50 лет.
- Чугун химически пассивен, поэтому коррозии он «не по зубам».
- Лучевое излучение хорошо прогревает помещение с высокими потолками.
- При отключении отопления батареи долго остаются горячими.
- Низкая цена (кроме моделей, выполненных художественным литьем).
– Минусы:
- Долгий разогрев.
- Большой вес и габариты доставляют трудности при перевозке и монтаже.
- Радиаторы нуждаются в прочном креплении.
- Большой объем теплоносителя.
- Чугун – хрупкий металл. Гидроудар способен разорвать чугунную батарею.
Главные характеристики:
- Давление (рабочее) – 9-12 бар.
- Тепловая мощность (1 секции) – 100-160 ватт.
- Температура горячей воды (максимум) – 110 градусов.
Установка и подключение радиаторов трубчатого типа
Трубчатые батареи можно эксплуатировать в сетях замкнутого, открытого типа с принудительной и естественной циркуляцией теплоносителя. Подходят они и для однотрубных систем. Подключить их можно любым из способов:
- диагональным;
- нижним;
- боковым.

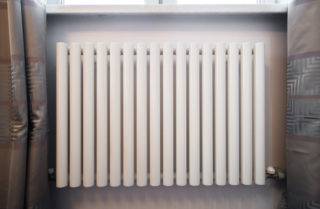

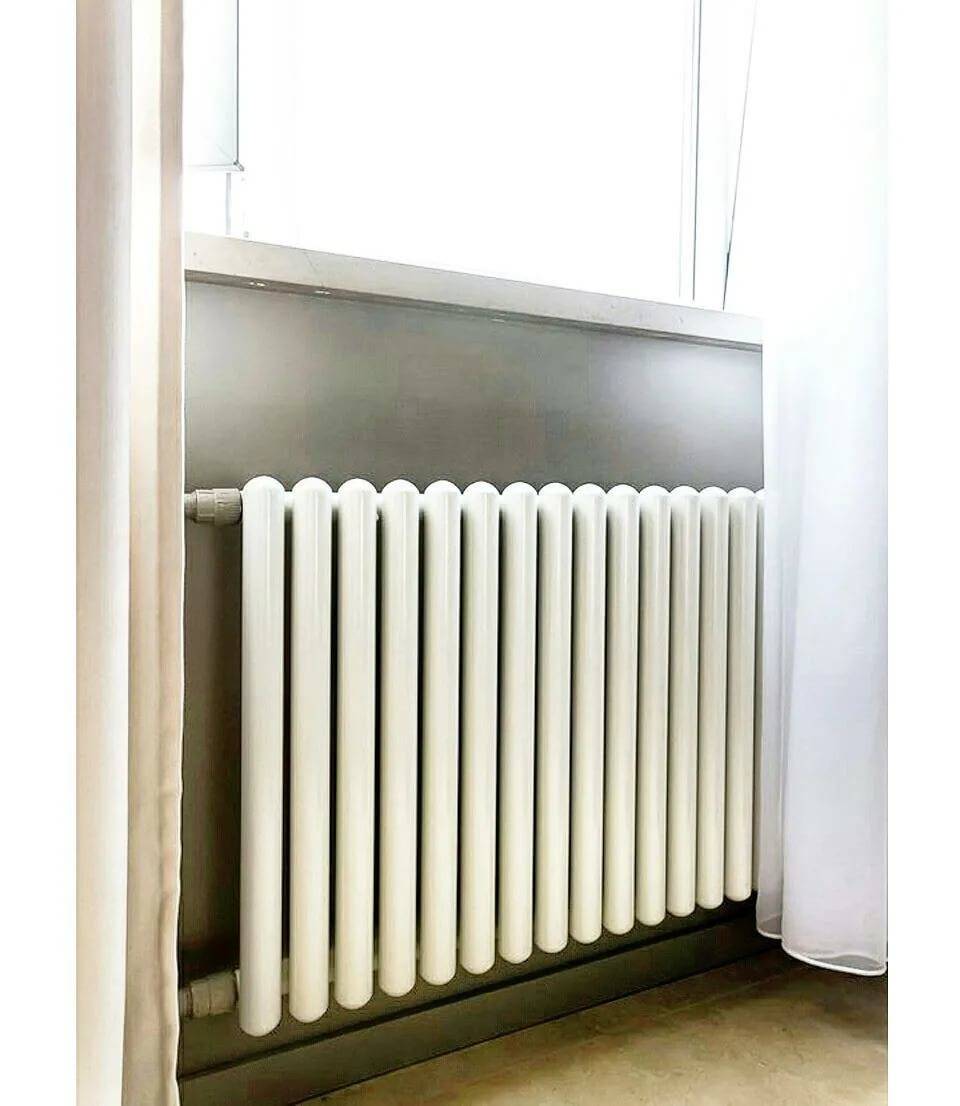

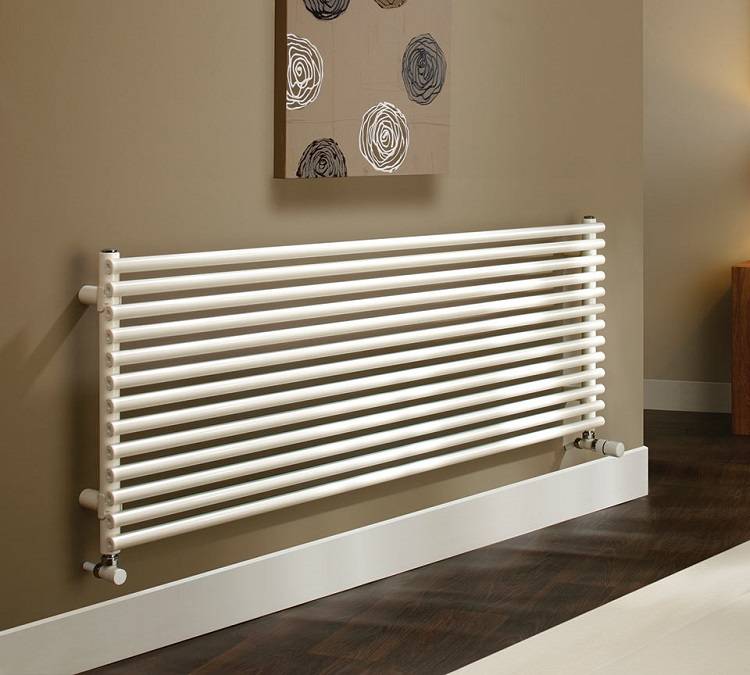

Боковое подключение трубчатого радиатора
При нижнем подключении и подача, и обратка присоединяются к радиатору снизу. При боковом подающая и отводящая трубы монтируются сбоку – справа или слева. Диагональный способ заключается в том, что подача подключается сверху справа (к примеру), а обратка – снизу слева.
Монтируются такие радиаторы на кронштейны, которые крепятся к стенам при помощи дюбелей. Возможна установка на стены из разных материалов – бетона, кирпича, газобетона. Благодаря небольшому весу, можно закрепить их и на гипсокартоне, только при помощи специальных кронштейнов.
Если планируется установка в многоквартирном доме, для начала нужно ознакомиться с техническими параметрами изделия и убедиться, что оно способно работать длительное время при определенной нагрузке.
Основные условия правильного монтажа:
- расстояние между подоконником и верхней гранью радиатора (горизонтального) — 5-10 см;
- между полом и нижним ребром – 9-12 см;
- расстояние между стеной и радиатором – 2-5 см. В случае установки отражающего слоя этот зазор нужно увеличить.

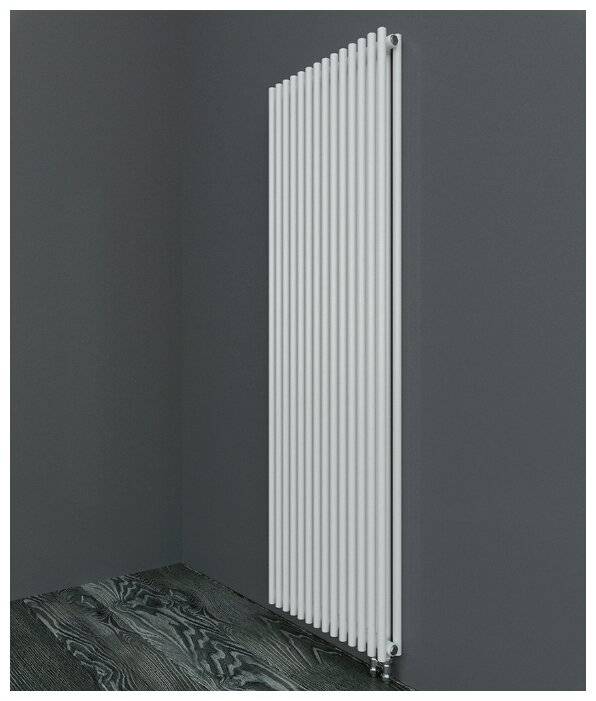

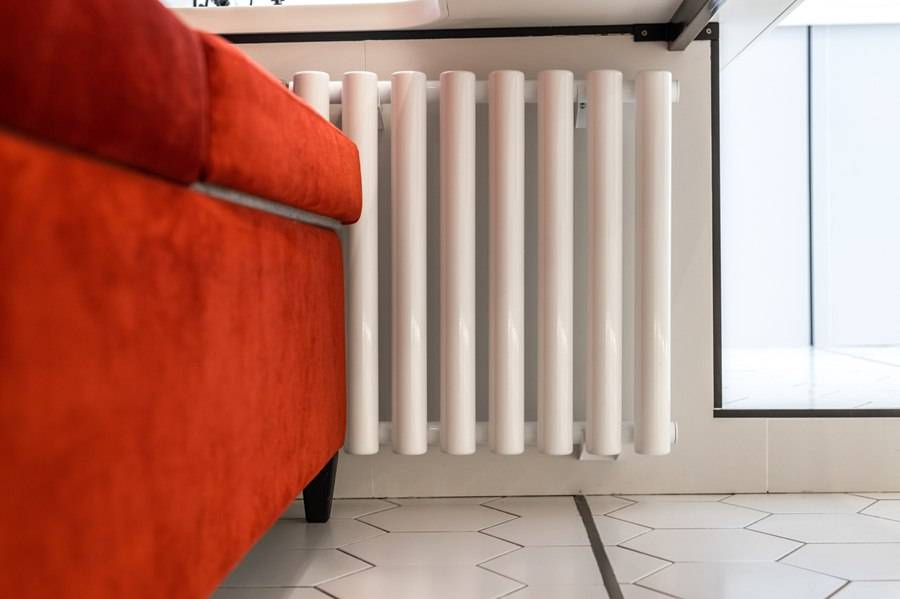

Нижнее подключение радиатора
Плюсы и минусы биметаллических радиаторов
Производители радиаторов из биметалла смогли добиться совокупности многих преимуществ и незначительных недостатков, чего не скажешь о других более традиционных решениях. Основные достоинства использования такого оборудования заключаются в следующем:
Длительный срок эксплуатации. За счёт качественной сборки и совместимости двух совершенно разных металлов биметаллические радиаторы прослужат от двадцати до пятидесяти лет.
Высокая прочность. Это свойство достигается за счёт стальной сердцевины, которая не только обладает сопротивляемостью высокому давлению, но и не боится сильных гидравлических толчков, которые свойственны центральным системам отопления.
Значительные показатели по теплоотдаче. Алюминиевый внешний корпус способствует быстрому распространению тепла в помещении. В наиболее стандартных моделях с расстоянием между осями в 500 мм теплоотдача составляет до 190 Вт, что гораздо больше, чем в одноэлементных радиаторах.
Невосприимчивость к коррозии
Благодаря тому, что с жидкостью контактирует только сталь, такие радиаторы защищены от коррозийных процессов, что особенно важно в центральных системах отопления при сезонных чистках и сбрасывании водного наполнителя.
Очень быстрая реакция на команды термостата. Из-за того, что объём для теплоносителя в биметаллических радиаторах намного меньше, чем в других видах аналогового оборудования, реакция термостата становится просто молниеносной, что способствует более комфортному отоплению жилого пространства.
Приятный внешний вид
Алюминий славится своим отличным свойством поддаваться литью, что позволяет создавать подходящий для любого интерьера дизайн и форму, а разбивка радиатора на равные секции способствует выбору необходимой мощности, ширины и высоты оборудования.
Как видите преимуществ у отопительного оборудования из биметалла более чем достаточно, а вот недостатков практически нет. Выделить можно лишь:
Высокая цена по сравнению со всеми остальными более традиционными батареями, но следует отметить, такое приобретение рассчитано на долгосрочную перспективу и их стоимость полностью окупается высоким качеством и бесперебойной работой.
Второй недостаток относится к самым дешевым моделям, которые не защищены от коррозийных процессов и подвержены ржавчине
Поэтому если уж делать выбор между более дешевыми традиционными батареями и биметаллическими радиаторами, остановится стоит на втором варианте, так как на таком важном элементе как отопление дома согласитесь необдуманно экономить не стоит.
