Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Регулятор для регулировки давления

Для соблюдения всех мер по безопасному функционированию системы отопления, необходимо постоянно следить за температурой и напором теплоносителя.

Давление контролируется с помощью манометра с трубкой Бурдона. В этом приборе есть эластичная измерительная составляющая, которая, под влиянием сжимающей нагрузки, деформируется определённым способом.

Фото 1. Манометр, установленный в системе отопления. Прибор позволяет измерить показатели давления.

Преобразование изменений отображается на вращательном движении стрелки, показывая на циферблате точное значение в привычных показателях.

Важно! После гидроударов манометры нужно проверять, т. к

последующие показания могут быть завышены.

  • на входе и выходе магистрали с теплоносителем (централизованное отопление);
  • перед и после отопительного котла (индивидуальное обогревание);
  • перед и после циркуляционного насоса (принудительная циркуляция);
  • возле фильтров, соответствующих регуляторов и клапанов.

Как регулировать показатели

Для этой процедуры существуют несколько проверенных способов:

  1. Корректность проектирования, в т. ч. гидравлических расчётов и монтажа трубопроводов:
  • подающая магистраль должна быть сверху, а обратная — снизу;
  • для стояков нужны трубы 20—25 мм, а для розливов — 50—80 мм;
  • трубы для стояков используются и для подводки к приборам отопления.
  1. Изменение температуры воды. При нагревании теплоноситель расширяется, увеличивая тем самым давление в отопительной системе. К примеру, при 20°С оно может подскочить на 0,13 МПа, а при 70°С — на 0,19 МПа. Поэтому снижение температуры приведёт к соответствующей его регулировке.
  2. Применение циркуляционных насосов для обеспечения теплом квартир верхних этажей в высотках.

Фото 2. Циркуляционные насосы, установленные в многоэтажном доме. При помощи приборов осуществляется циркуляция теплоносителя по системе отопления.

  1. Внедрение расширительных бачков. При индивидуальном отоплении, «лишний» объём нагретого теплоносителя будет переходить в ёмкость, а остывший — возвращаться в систему, сохраняя стабильность напора.
  2. Использование специальных регуляторов. Такие приборы способны предотвратить завоздушивание системы при резких скачках давления в магистралях. Монтаж производится на байпасной линии насоса или на перемычке, размещённой между двумя трубопроводами — подачи и обратки.

Нормативная база, регулирующая рабочее давление в системе отопления

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 5, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

  • 5-эт. дом – 2-4,0 атмосферы;
  • 10 – 4-7,0;
  • свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

  • при нагреве 130°C, давление составляет 1,70-1,90 атм;
  • 140° – 2,60-2,70;
  • 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: “Почему падает давление в системе отопления и что нужно делать.”

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

  1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

  • в домах высотой до 5 этажей 2—4 атм;
  • в зданиях до 10 этажей 4—7 атм;
  • в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Подготовка воды для системы отопления

Чем выше жёсткость воды, тем хуже это для отопления – накипь приводит к зарастанию просветов в трубах, выводит из строя теплообменники котла и убивает насосы.

Чистить систему от накипи – крайне тяжёлая задача на несколько дней. Проще один раз приложить усилия, чтобы правильно приготовить теплоноситель для отопления.

Мягкая вода есть не везде, но жёсткую воду можно умягчить в домашних условиях, прежде чем заливать её в систему. Для этого приобретаются специальные фильтры – умягчители.

Слишком стараться, умягчая воду, тоже не надо ведь у мягкой жидкости, выше кислотность, а это приводит к выделению углекислого газа и коррозии металлов. Высокая кислотность также у антифризов с гликолем в составе. Снизить его вредоносное действие помогают присадки – ингибиторы (силикаты, амины, фосфаты и другие).

Хороший показатель кислотности: 8,5 – 9,5 pH.

Рецепт: можно смешать водопроводную воду с дистиллированной, в соотношении 1:1.

После смешивания, получившуюся жидкость требуется прокипятить (чтобы удалить из неё кислород).

Не стоит использовать химические присадки для смягчения воды.

Их использование разрушает уплотнители, а при нагревании происходят процессы, губительные даже для металлов.

Итак, если давление скачет или стабильно низкое, поиск проблемы нужно начинать с осмотра трубопровода на предмет утечки. Затем проверить работоспособность насосов, измерив статическое давление. Чтобы повторно не столкнуться с проблемой, везде требуется установить воздухоотводчики и не пожалеть сил на приготовление теплоносителя с оптимальным pH.

Наружные утечки

Для начала рассмотрим наружные утечки, то есть утечки по трубам. В основном в системах отопления используют дешевые виды труб, такие как металлопластиковые и пластиковые трубы. Очень редко используют медные трубы. Все они могут стать причиной утечек.

В первую очередь необходимо проверить всю систему на утечку. Для этого включается котел на максимум (например, на 80 градусов), нагревается полностью вся система, и после прогрева всей системы мы доводим давление в системе до максимального, которое будет составлять примерно 2- 2,5 Бар. На некоторых котлах это значение может составлять около 3 Бар. То есть давление доводится до такого максимально возможного значения, выше которого сработает взрывной клапан.

Накачав давление, следует дождаться момента, когда система начнет остывать. В то время как система остывает, берутся обычные салфетки, туалетная бумага, газеты или любой другой материал, на котором будет видно утечку воды. С помощью данного материала обжимаются все трубки, все запорные арматуры и другие элементы, проходя по всем точкам.

Особое внимание следует обратить на те места, в которых имеются окислы. Обычно они образуются вокруг тех мест, где в батарею входят фитинги. Такие окислы могут накапливаться в большом количестве

Для чего необходимо нагревать систему отопления?

Такие окислы могут накапливаться в большом количестве. Для чего необходимо нагревать систему отопления?

При нагреве системы отопления (про выбор и сравнение систем отопления читайте здесь) идет максимальное расширение воды, и если где-то есть утечка, то трещина расширится, и оттуда начнет бежать, выступать вода. Когда же система отопления нагрета до 80 градусов, утечку нельзя будет обнаружить. Утечку можно будет определить только в тот момент, когда система отопления остынет до 20-30 градусов. При высокой же температуре вода будет просто испаряться, и утечка не будет заметна.

Если участок системы отопления замурован в стены или в пол, то определить утечку в этом месте будет практически невозможно. К примеру, если теплый пол сделан из некачественных труб, то отыскать утечку в данном случае никак не удастся.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается

Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

  • соединительные фитинги;
  • радиаторы;
  • расширительные баки;
  • двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

С этим читают

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

  1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
  2. Динамическим называют напор, с которым вода движется по системе.
  3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

  • для зданий до 5 этажей – 3-5 атмосфер;
  • в девятиэтажных домах – это 5-7 атм;
  • в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

  • на выходе и на входе из отопительного котла;
  • с двух сторон циркуляционного насоса;
  • по обе стороны фильтров;
  • в точках системы, расположенных на разной высоте (максимальной и минимальной);
  • поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

  • на сильный перегрев воды;
  • сечение труб не соответствует норме (меньше, чем требуется);
  • засорение труб и отложения в приборах отопления;
  • наличие воздушных пробок;
  • производительность насоса выше, чем требуется;
  • в системе перекрыты какие-либо ее узлы.

При понижении:

  • о нарушении целостности системы и утечке теплоносителя;
  • поломка или сбой в работе насоса;
  • может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
  • отток теплоносителя из отопительного в контур носителя;
  • засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

  • проводить диагностику;
  • чистить ее элементы;
  • проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Почему падает

Проблемы такого типа достаточно часто возникают на фоне различного рода причин.

Утечка с трещинами и без

Поводами её образования бывают:

  • появление нарушения в структуре расширительного бака из-за образования трещин в его мембране;

    Справка! Выявление проблемы производится путём зажатия золотника пальцем. Если проблема есть — из него потечёт теплоноситель.

  • теплоноситель выходит через змеевик или теплообменник контура ГВС, нормализации системы можно достигнуть только путём замены этих элементов;
  • возникновение микротрещин и неплотной фиксации приборов отопительной системы, такие утечки легко обнаружить при визуальном осмотре и несложно ликвидировать самостоятельно.

Если нет всех вышеуказанных причин, возможно стандартное закипание жидкости в котле, и её выход через предохранительный клапан.

Выделение воздуха из теплоносителя

Проблема такого типа возникает сразу же после того, как система наполняется жидкостью.

Во избежание образования воздушных пробок такой процесс должен производиться из её нижней части.

Внимание! Для этой процедуры требуется исключительно холодная вода. Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева. Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева

Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева.

Для нормализации работы системы применяется деаэрация с использованием крана Маевского.

Присутствие алюминиевого радиатора

Батареи из этого материала имеют неприятную особенность: теплоноситель вступает в реакцию с алюминием после их наполнения. Образуется кислород и водород.

Первый создаёт оксидную плёнку изнутри радиатора, а водопровод удаляется кранами Маевского.

Важно! Образование оксидной плёнки способствует дальнейшему сохранению системы и проблема исчезает через пару дней

Общие причины

К ним относятся 2 основных случая:

  1. Поломка циркуляционного насоса. Если остановить его и автомат регуляции, то сохранение устойчивых значений манометра указывают именно на эту причину.

    При снижении показаний манометра необходимо искать протечку теплоносителя.

  2. Дефект регулятора. При его проверке на исправность и последующем выявлении поломок требуется замена такого прибора.

Испытания давления

Процедурой проверки системы отопления, перед введением в эксплуатацию или в межсезонный период, занимаются мастера энергетических предприятий. Механизм заполняется теплоносителем и продавливается под давлением близким к критическому.

Основная цель операции — тестирование всех элементов конструкции для выявления и устранения возможных неполадок, определение потенциала обогрева здания и проверка эффективности теплопередачи. Испытание отопительных конструкций проводится гидростатическими (водой) и манометрическими (воздухом) способами.

Важно! При опрессовке конструкции отопления чаще всего происходят порывы старых изношенных труб и подтёки радиаторов

В холодном виде

Гидростатическое тестирование в холодном виде проходит поэтапно:

подача воды в компоненты системы;

  • удаление воздуха путём открытия воздухосборников и кранов;
  • закрытие воздухосборников после наполнения системы отопления водой;
  • повышение уровня давления до проверочного;
  • выдержка отопительной конструкции определённое время под тестовым напором;
  • слив воды.

Испытания в холодном виде считаются наиболее безопасными. Но производятся лишь в тёплое время года при положительной температуре в комнатах дома, чтобы избежать возможного «размораживания» труб. Температура воды для гидравлических испытаний должна быть выше 5 °C.

Для водяных отопительных конструкций при гидростатических проверках тестовый напор примерно 1,5 МПа, но должен составлять в самой низкой точке больше 0,2 МПа. Расширительный бак и котлы для проведения проверки разъединяют с конструкцией. Требуется, чтобы снижение давления в процессе тестирования было ниже 0,02 МПа в течение 5 мин. Выявленные недочёты, не препятствующие ходу гидростатического тестирования, фиксируются и позже ликвидируются.

Горячая проверка

Апробация контура с применением горячей воды проводится ближе к отопительному сезону. Теплоноситель подаётся с давлением выше рабочего.

Это тестирование является контрольным перед холодами и зачастую позволяет выявить критические нарушения в эффективности работы оборудования.

Горячая проверка должна проводиться в обязательном порядке.

Благодаря подобному тестированию снижается вероятность аварийности каждого отдельно взятого дома.

Проверка воздухом

При апробации механизма отопления манометрическими испытаниями, можно не бояться затопления и «размораживания». Но при тестировании трубопровода сжатым воздухом, есть риск разрушения различных элементов. Поэтому для сохранения жизни и здоровья людей следует ограничить доступ к помещениям, в которых проводят проверку.

Манометрические испытания конструкции отопления проводят, заполняя её сжатым воздухом под необходимым пробным напором. После соответствующих измерений, давление снижают до атмосферного.

Используя воздух, схемы отопления проверяют не на прочность, а на герметичность. Первоначально подают давление в 0,15 МПа и производят поиск повреждений на слух. Затем проверяют в течение 5 минут давлением 0,1 МПа. Давление во время проверки не должно упасть ниже 0,01 МПа.

Фото 2. Процесс проверки отопления при помощи манометра. Систему через батареи заполняют сжатым воздухом и проводят измерения.

Нормы перепада давления в системе отопления частного и многоквартирного дома

Стандарты перепада регулируются правилами ГОСТа и СНиПа. Приведённые расчёты документаций обеспечивают полноценную работу всей системы отопительного оборудования, включая объекты:

  • одноэтажное строение — 0,1—0,15 МПа или 1—1,5 атмосфер;
  • малоэтажное сооружение (максимум три этажа) — 0,2—0,4 МПа или 2—4 атм.;
  • многоквартирный дом при средней этажности (5—9 этажей) — 0,5—0,7 МПа или 5—7 атм.;
  • высотные многоквартирные дома — до 10 МПа или 10 атм.

Непосредственно сам перепад должен быть 0,2—0,25 Мпа или 2—2,5 атмосферы.

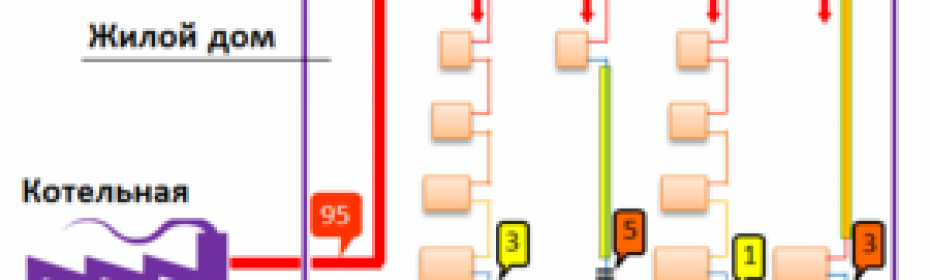

Почему скачет давление и когда нет скачков?

Специальный скачек нужен для того, чтобы теплоноситель не застаивался на одном месте, а постоянно циркулировал между прямым трубопроводом котельной (при подаче) и радиаторами дома (при обратном потоке). Благодаря разнице в 2,5 атмосферы, теплоноситель «бегает» с такой скоростью, которая стабильно поддерживает комфортную температуру.

Если напора недостаточно, отопительные приборы не получают эффективную теплоотдачу от жидкого теплоносителя и в помещении становится холодно.

Жесткая вода – противник системы

На состояние внутренней поверхности всех элементов отопительного контура влияет качество воды, которую используют в качестве теплоносителя. Если она жесткая, богатая солями и минеральными веществами, то при нагреве будет образовывать накипь и осадок, которые со временем повредят оборудование и вызовут засоры в системе. А те, в свою очередь, будут влиять на давление в трубах и радиаторах.

В качестве профилактики лучше наполнять контур специально подготовленной, обессоленной водой. Если это невозможно, котел требуется регулярно чистить. Доверить эту работу лучше опытному профессионалу, хорошо знакомому с устройством дорогостоящего оборудования. Он отсоединит теплообменник и промоет его специальными реагентами.

В случае с большим количеством отложений можно подвергнуть подобной обработке всю систему. Но с этой задачей могут справиться только настоящие профессионалы своего дела.

Определяемся с понятиями

Прежде всего, разберемся с основными понятиями, которые должны знать владельцы частных домов или квартир с автономным отоплением:

  1. Рабочее давление измеряется в барах, атмосферах или мегапаскалях.
  2. Статическое давление в контуре является постоянной величиной, то есть не изменяется при отключении отопительного котла. Статическое давление в системе отопления создается теплоносителем, циркулирующим по трубопроводу.
  3. Усилия, приводящие в движение теплоноситель, образуют динамическое давление, которое влияет на все компоненты системы отопления изнутри.
  4. Допустимый уровень давления – это то значение, при котором система отопления может работать без поломок и аварий. Зная, какое давление должно быть в котле отопления, можно поддерживать его на заданном уровне. А вот превышение этого уровня грозит неприятными последствиями.
  5. В случае неконтролируемых скачков давления в автономной системе отопления поломкам подвергается в первую очередь радиатор котла. Как правило, он может выдержать не более 3 атмосфер. Что касается батарей и труб, то, в зависимости от материала их изготовления, они могут справляться с большими нагрузками. Следовательно, выбор батареи необходимо делать, исходя из типа системы.

Нельзя однозначно сказать, какова величина рабочего давления в котле отопления, поскольку на этот показатель влияет еще несколько факторов. В частности, это длина отопительного контура, количество этажей в здании, мощность и число батарей, подключенных к единой системе. Точное значение рабочего давления вычисляется в процессе создания проекта с учетом используемого оборудования и материалов.

Так, норма давления в котле отопления домов на два или три этажа составляет примерно 1,5-2 атмосферы. В более высоких жилых домах допускается увеличение рабочего давления до 2-4 атмосфер. Для контроля желательно установить манометры.

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
