Покупка пускового конденсатора кондиционера

Пояснения к расчету

Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:

Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток	Расчетные зависимости
	Ср = 2800*I/U; I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Ср = 4800*I/U; I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключения

Расшифровка обозначений:

Ср – емкость рабочего конденсатора, мкФ Сп – емкость пускового конденсатора, мкФ I – ток, А U – напряжение в сети, В η – КПД двигателя в %, деленных на 100 cosϕ – коэффициент мощности

Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:

• если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
• если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
• По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.

Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.

Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65	Электролитические неполярные конденсаторы серии CD60
Номинальное рабочее напряжение, В	400; 450; 630	220-275; 300; 450
Номинальный ряд, мкФ	1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150	5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500

Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

• Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
• Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
• Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

Неполярный конденсатор

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

однофазный асинхронный двигатель и конденсатор

Различают три основные способа запуска однофазного асинхронного двигателя через:

• рабочий;
• пусковой;
• рабочий и пусковой конденсатор.

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Замена конденсаторов на блоке питания

Наиболее стандартная и частая проблема выхода из строя блока питания компьютера — конденсаторы. Электролитические конденсаторы — разновидность конденсаторов, в которых диэлектриком между обкладками является пленка оксида металла на границе металла и электролита. Этот окисел получают методом электрохимического анодирования, что обеспечивает высокую равномерность изолирующего слоя.

Со временем электролит высыхает и конденсатор теряет свою емкость, в большинстве случаев выход конденсатора из строя можно оценить по внешнему виду. Конденсатор вздувается вверху, где у него имеется специальная штамповка.

Также может надуться и нижняя часть, где выходят ножки. А может вытечь и содержимое конденсатора.

Характерными признаками проблемных конденсаторов могут быть самопроизвольные выключения компьютера, монитора, телевизора и другой техники. Вначале это может проявляться только под нагрузкой, например при запуске требовательной к ресурсам компьютера игры.

Для самостоятельно замены конденсаторов в импульсном блоке питания не потребуется особых навыков и инструментов. Кроме паяльника, отвертки и кусачек, в принципе, больше ничего не понадобится.

Покажем замену конденсаторов на примере ремонта импульсного блока питания PC-ATX:

Откручиваем 4-ре винта и снимаем крышку БП:

Смотрим на вздутые конденсаторы и записываем их емкость и напряжение — это основные параметры для покупки новых кондеров:

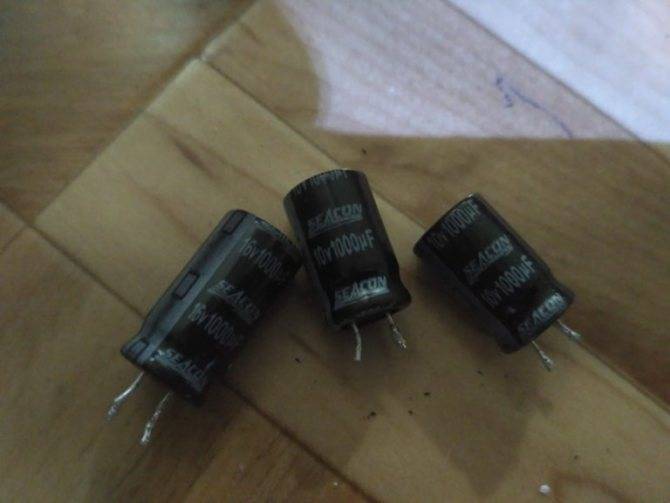

К примеру, у нас под замену пошли конденсаторы 1000мкФ на 10В и на 16В. Заменить конденсатор с напряжением 10В на 16В можно, наоборот нельзя, т.е. напряжение может быть только выше. Однако на сегодня можно купить любой конденсатор, это до 2000-го года приходилось использовать то, что есть.

Выпаиваем конденсаторы:

Скорее всего, при покупке новых конденсаторов, особенно при замене их в материнской плате, Вам зададут вопрос: — «А Вам простой или для материнских плат?»

Чем же отличаются компьютерные конденсаторы от обычных?

В компьютерах часто используют оксидные конденсаторы с низким паразитным внутренним сопротивлением (Low ESR) — низкоимпедансные. Визуально их можно отличить по маркировке, которая нанесена золотистой краской.

ОСОБЕННОСТИ КОНДЕНСАТОРОВ С НИЗКИМ ESR

До последнего времени четкое определение конденсатора с низким ESR отсутствовало.

Такие стандарты, как JIS5141 и EIA395, касаются только процедур испытаний конденсаторов.

Отсутствие стандартов заставило отдельных производителей самостоятельно определять, что же значит конденсатор с низким ESR.

В итоге большинство поставщиков установили согласованный критерий, определяющий такие конденсаторы как элементы, у которых:

• срок службы больше, чем у стандартных конденсаторов;
• максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20…-10°С;
• пульсирующий ток определяется на частоте 100 кГц;
• повышенная температурная стабильность (температурный коэффициент импеданса) .

Стоимость таких конденсаторов порядка 4-6 грн., т.е цена ремонта будет копеечной.

Впаиваем новые конденсаторы соблюдая полярность:

Включаем и проверяем блок питания. У меня все работает! Пол часа работы и мы своими руками проделали большой фронт работы — сами перепаяли конденсаторы, получили опыт и таким же похожим способом мы можем самостоятельно перепаивать конденсаторы на материнской плате.

Особенности трёхфазного двигателя

Асинхронные электродвигатели с тремя обмотками на статоре преобладают в различных отраслях сельского хозяйства. Их применяют для привода устройств вентиляции, уборки навоза, приготовления кормов, подачи воды. Популярность таких моторов обусловлена рядом преимуществ:

• простота строения;
• надёжность в работе;
• при подключении в нормальном режиме не используются дорогие и дефицитные устройства;
• количество технических обслуживаний невелико.

Подключить трехфазный двигатель на 220 можно пытаться, зная различия схем соединения обмоток. Количество фаз, на которое рассчитан двигатель, можно определить по числу зажимов в его клеммной коробке: у трёхфазного в ней будет 6 выводов, а у однофазного два или четыре. Обмотки мотора с тремя фазами соединяются по установленной схеме, называемой «звездой» или «треугольником». Каждая из них имеет свои преимущества и недостатки. При соединении в звезду концы обмоток соединены. В клеммной коробке эта схема соединения будет отображена использованием двух перемычек между зажимами с обозначениями «С6», «С4», «С5».

Если же обмотки двигателя соединяются в треугольник, то к каждому концу присоединяется начало. В клеммной коробке будут использованы три перемычки, которые будут соединять зажимы «С1» и «С6», «С2» и «С4», «С3» и «С5». Трехфазные двигатели рассчитаны на рабочее напряжение в 380 В. Но не всегда в быту имеется такое напряжение. Поэтому возникает проблема: как осуществить подключение электродвигателя через конденсатор к бытовой сети?

Наиболее приемлемый и общедоступный способ — применение фазосдвигающего конденсатора. В таком режиме может быть достигнута 50–60%-ная мощность от номинальной. Отметим, что не все асинхронные двигатели одинаково хорошо будут работать при включении в однофазную сеть. Наиболее приспособлены к данным условиям двигатели, имеющие короткозамкнутый ротор, выполненный в виде двойной клетки.

Оптимальная работа электродвигателя достигается лишь в случае, если емкость конденсатора будет изменяться по мере увеличения скорости вращения. Практически очень сложно осуществить это требование. В связи с этим принято двухступенчатое управление двигателем. Пуск осуществляется с помощью двух конденсаторов (пускового — Сп и рабочего — Ср). Затем, при наборе нужной скорости вращения, пусковой нужно отключить. Основная функция его состоит в увеличении пускового момента.

Расчет конденсатора для электродвигателя можно произвести таким образом. Расчетная формула имеет вид: Ср = К*(Iн/U). Здесь приняты следующие обозначения:

• сила тока (номинальная) — Iн (А);
• напряжение (номинальное) — U (В);

К — безразмерный коэффициент.

Значение К определяется тем, как включен двигатель. К = 2800, когда двигатель включен по схеме «звезда». Если же он включен по схеме «треугольник», то значение К = 4800.

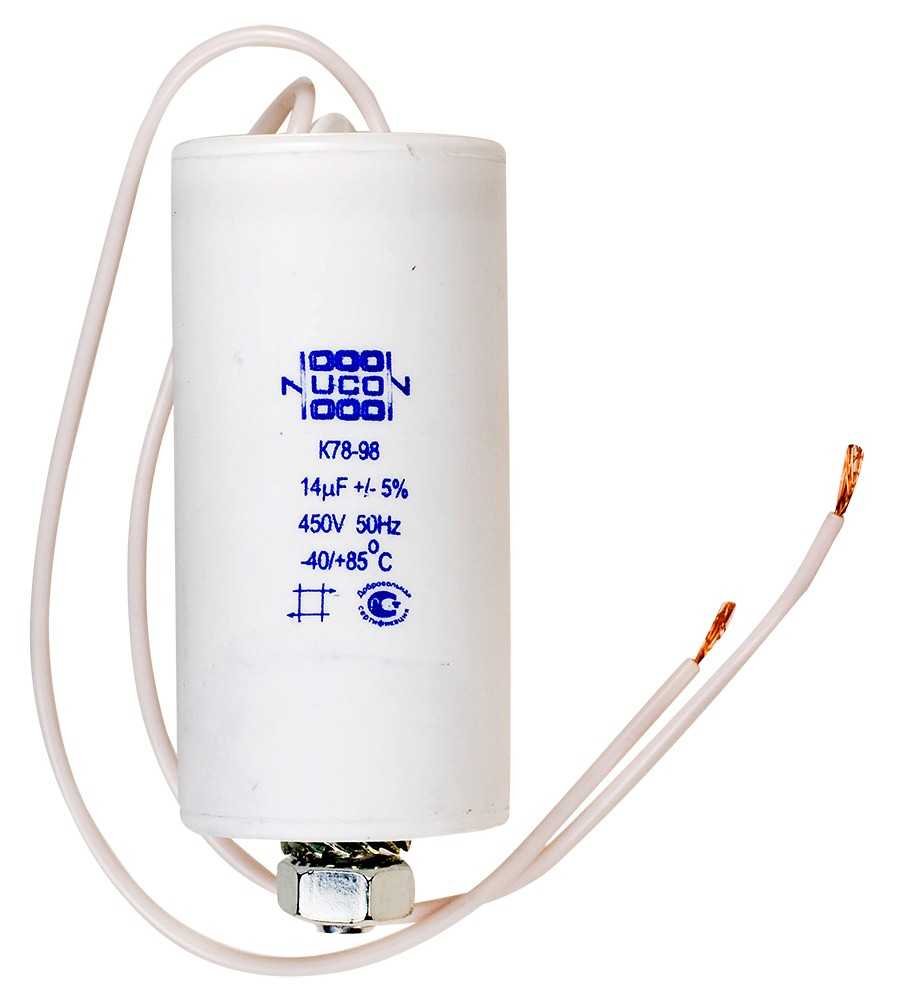

Конденсаторы для запуска электродвигателя рекомендуется выбрать из бумажных, в частности:

• бумажных, герметичных, в металлическом корпусе, маркировка КБГ-МН
• бумажных, термостойких, условное обозначение БГТ;
• металлобумажных, частотных, МБГЧ.

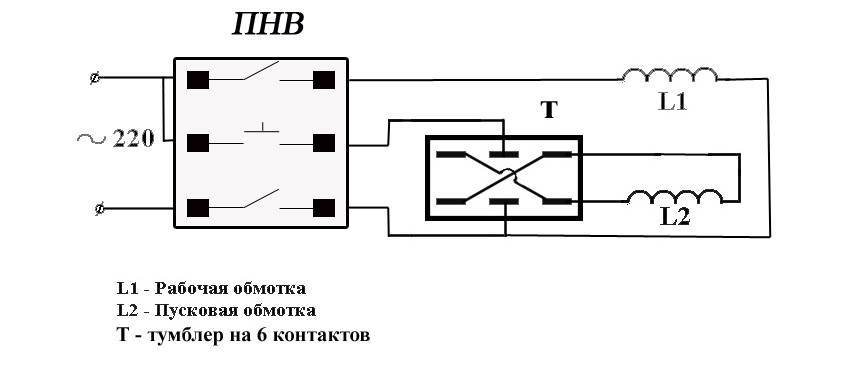

В случае необходимости поменять направление вращения двигателя достаточно поменять местами провода, подключенные к зажимам конденсатора. Запуск электродвигателя с помощью конденсатора лучше осуществлять по схеме «треугольник». В этом случае можно добиться максимальной выходной мощности (до 70 %). В качестве примера рассмотрим двигатель АО2. Его номинальная мощность 2,2 кВт, частота вращения — 1420 об/мин. Для его запуска в режиме холостого хода (или при наличии нагрузки) потребуются 2 конденсатора: первый емкостью 230 мкФ (рабочий) и второй емкостью 150 мкФ (пусковой).

Пусковые конденсаторы большой емкости.

Подключение однофазного электродвигателя: использование магнитного пускателя

Но есть другой путь — подключение однофазного электродвигателя как генератора для получения трехфазного напряжения. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле. По схеме, изображенной на рисунке 2, соединения исполнялись без нейтрали. Функция центробежного выключателя состоит в отключении пусковой фазы, когда ротор набирает номинальную скорость. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе. В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Следовательно, раз он подключается к сети , все конденсаторы, задействованные в схеме, должны быть не менее чем на В. Магнитное поле основной обмотки поддерживает вращение длительное время. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Использовать необходимо только конденсаторы, которые идут в комплекте поставки. Как рассчитать емкость Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в В, зависит от самой схемы

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на В

Магнитное поле основной обмотки поддерживает вращение длительное время. Решение — установка 3-х полюсного переключателя. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой. Это связано с тем, что при включении в сеть только рабочей обмотки С1-С2 у однофазного конденсаторного двигателя возникнет пульсирующее магнитное поле, а не вращающееся, то есть он не запустится. С каждым из сетевых проводов необходимо подключить дроссели для исключения помех.

В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем. Это и будет, один из сетевых проводов. Наиболее удобным является магнитный пускатель с управлением от в переменного тока. Все емкости, которые включаются в схему, должны быть однотипными.

Если после этого двигатель окажется горячим, то: Возможно, подшипники загрязнились, зажались или просто износились. Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Станках для обработки сырья и т. Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Величина емкости: рабочей и пусковой

Удельную ёмкость этих элементов можно высчитать, используя онлайн-калькулятор в сети интернет. Расчёт делают, самостоятельно пользуясь формулами.

Для запускающего элемента

Известны две формулы для определения ёмкости пускового двухполюсника:

• для схемы «звезда» – Cп = 2800*I/U;
• для схемы «треугольник» – Cп = 4800*I/U.

Номинальный ток рассчитывают, пользуясь выражением:

Здесь:

• P – мощность мотора;
• U – напряжение сети;
• η – КПД;
• cosϕ – коэффициент мощности.

Для рабочего элемента

Подобрать рабочий конденсатор можно из расчёта:

Запущенный и устойчиво работающий двигатель нуждается в применении рабочей ёмкости для вращения под нагрузкой.

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

1. Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
2. Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
3. Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
4. Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
5. КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

1. Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
2. Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73Uηcosφ. Для расчета понадобятся показатели работы двигателя.
3. После вычисления тока можно найти показатель емкости рабочего конденсатора.
4. Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

1. Интервал рабочей температуры.
2. Возможное отклонение от расчетной емкости.
3. Сопротивление изоляции.
4. Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

1. Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Кроме этого, стоит учитывать, что на рынке можно встретить модели от иностранных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Российские варианты исполнения также часто используются при создании сети подключения электродвигателя.

Описание разновидностей конденсаторов и расчет удельной емкости

Для электродвигателей с низкой частотой идеальным вариантом будет электролитический конденсатор, он обладает максимальной возможной емкостью, может достигать значения в 100000 мкФ. При этом напряжение может колебаться от стандартных 220 В до 600 В. Электродвигатели, в этом случае, могут использоваться в тандеме с фильтром источника энергии. Но при этом при подключении необходимо строго соблюдать полярность. Оксидная пленка, являющаяся очень тонкой, выступает в роли электродов. Зачастую электрики их называют оксидными.

Полярные лучше не использовать в системе подключенных к сети переменного тока, в этом случае разрушается слой диэлектрика и происходит нагрев аппарата и, как следствие, замыканию накоротко.

Неполярные являются хорошим вариантом, но их стоимость и габариты значительно выше электролитических.

Подбирая лучший вариант нужно учитывать несколько факторов. Если подключение происходит через однофазную сеть с напряжением в 220 В, то для пуска нужно использовать фазосдвигающий механизм. Притом их должно быть два, не только для самого конденсатора, но и для двигателя. Формулы, по которым вычисляется удельная емкость конденсатора, зависит от типа подключения к системе, их всего два: треугольник и звезда.

I₁ – номинальный ток фазы двигателя, А (Амперы, чаще всего указывается на упаковке двигателя);

U_сети – напряжение в сети (самые стандартные варианты 220 и 380 В). Есть и большее напряжение, но для них нужны совершенно другие типы соединения и более мощные двигатели.

где Сп – Пусковая емкость, Ср – рабочая емкость, Со – отключаемая емкость.

Чтоб не напрягаться с расчетами умные люди вывели средние, оптимальные значения, зная оптимальную мощность электродвигателей, которая обозначается – М. Важным правилом является то, что пусковая емкость должна быть больше рабочей.

При мощности От 0,4 до 0,8 кВт: рабочая емкость – 40 мкФ, пусковая мощность – 80 мкФ, От 0,8 до 1,1 кВт: 80 мкФ и 160, мкФ, соответственно. От 1,1 до 1,5 кВт: Ср – 100 мкФ, Сп – 200 мкФ. От 1,5- 2,2 кВт: Ср – 150 мкФ, Сп 250 мкФ; При 2,2 кВт рабочая мощность должна быть не меньше 230 мкФ, а пусковая – 300 мкФ.

При подключении двигателя, рассчитанного на работу при 380 В, в сеть переменного тока с напряжением 220 В, происходит потеря половины номинальной мощности, хотя это никак не влияет, но скорость вращения ротора. При расчете мощности это является важным фактором, уменьшить эти потери можно при схеме подключения «треугольник», КПД двигателя в этом случае будет равно 70%.

Полярные конденсаторы лучше не использовать в системе подключенных к сети переменного тока, в этом случае разрушается слой диэлектрика и происходит нагрев аппарата и, как следствие, замыканию накоротко

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс “+” и минус “-” и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

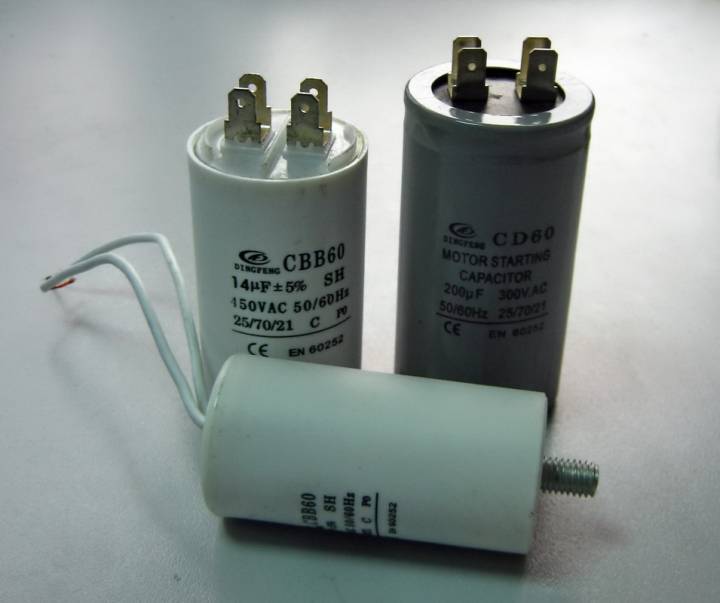

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

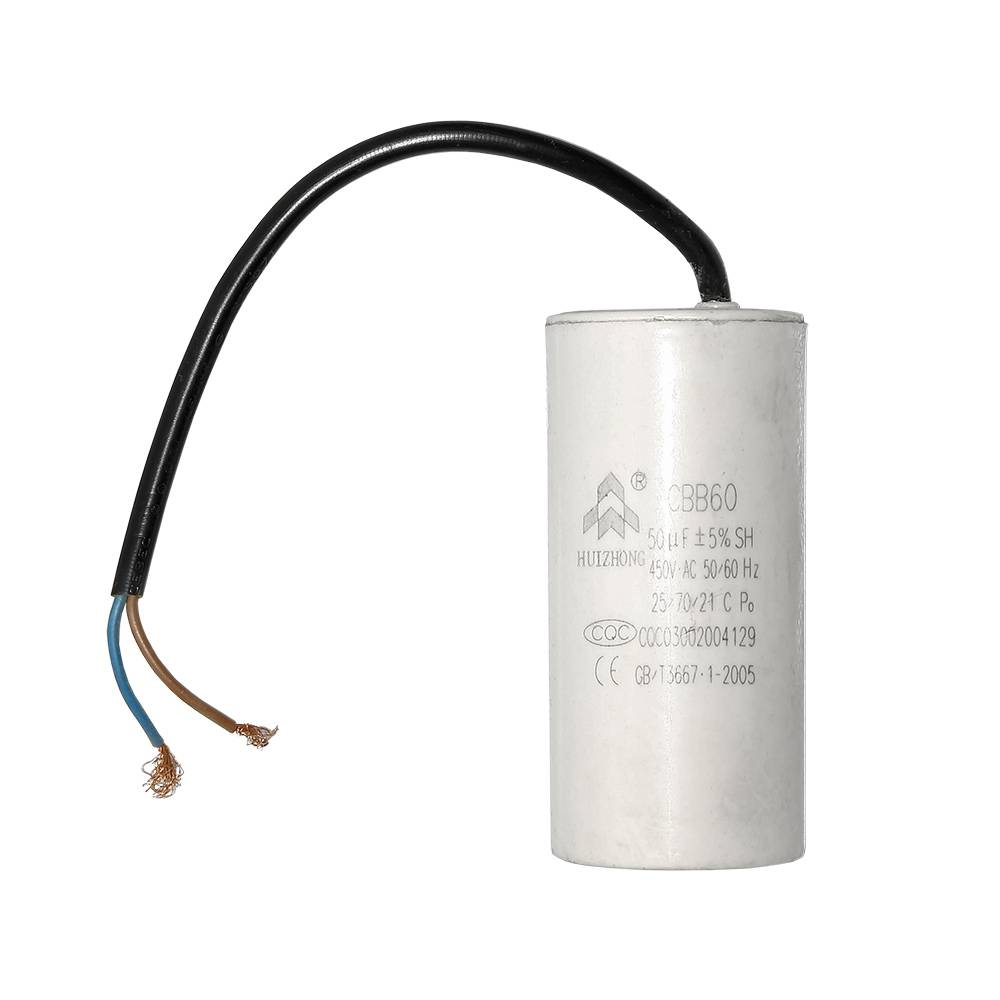

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

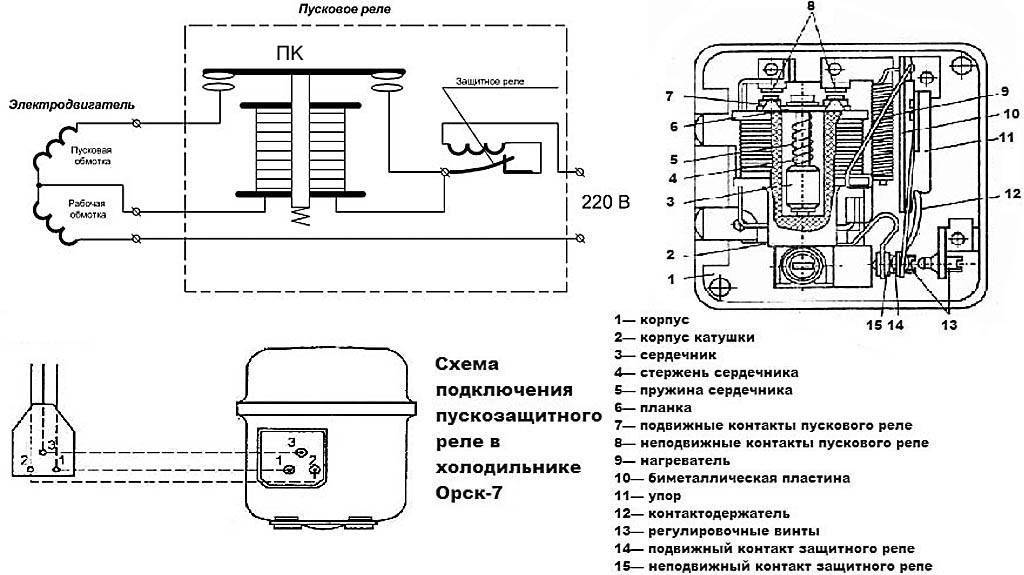

Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Схема работы холодильника

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

Чтобы сократить вибрацию при работе компрессора, используется внутренняя или внешняя подвеска. Первый вариант пользуется популярностью, потому что лучшим образом устраняет вибрацию.

Для чего требуется конденсатор?

Это элемент теплового обмена. Таким образом, необходим отвод тепла от фреона, который испаряется и нагревается. В стандартных устройствах конденсатор располагается на задней стенке, он представляет собой вид зигзагообразного устройства.

Если речь идет о промышленном холодильном оборудовании, то вместо конденсатора здесь устанавливают радиатор. Он устанавливается вместе с системой вентиляции для быстрой отдачи тепла. Главное, чтобы конденсатор всегда оставался холодным, тогда холодильник будет работать без перебоев.

Конденсатор – зигзагообразное устройство на задней стенке агрегата

Особенности работы испарителя

Это тоже компонент, участвующий в тепловом обмене. Только он необходим с целью охлаждения фреона. Получается, что в системе происходит закипание холодильного агента, благодаря которому наблюдается поглощение тепла.

Капиллярный трубопровод

Этот компонент находится между конденсатом и испарителем. В среднем, длина этого трубопровода составляет 150-300 сантиметров. Это устройство способствует созданию нормального давления холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Устанавливается этот компонент возле входа в капиллярный трубопровод. Он имеет следующее функциональное назначение:

• предотвращает загрязнение трубопровода;
• препятствует замораживанию места на выходе из трубки;
• вбирает лишнюю жидкость из холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Докипатель: защита компрессора

Это углубление, которое находится между компрессором и испарительным элементом. Емкость требуется для того, чтобы холодильный агент закипал и не попадал к компрессору в первозданном виде. Иначе оборудование быстро выйдет из строя. Как правило, такое устройство фиксируют в камере агрегата.

По центру расположен докипатель

Как происходит процесс охлаждения?

Мы рассмотрели компоненты, которые установлены в холодильнике. Далее необходимо ознакомиться с особенностями взаимодействия этих компонентов, благодаря чему происходит охлаждение.

Стандартный холодильник без дополнительных функций, работает следующим образом:

1. С помощью двигателя-компрессора холодильный агент в виде газа образуется из испарителя. Далее происходит процесс сжатия газа компрессором, а затем через фильтр он движется к конденсатору.
2. После сжатия, жидкий холодильный агент становится горячим. Только в конденсаторе наблюдается его остывание, из-за чего он становится жидким.
3. Жидкий фреон находится под давлением компрессора. Из конденсатора по трубопроводу вещество движется к испарителю. Там холодильный агент снова преобразуется в газ, но чтобы это произошло, требуется источник тепла. Фреон поглощает это тепло на стенках холодильного оборудования. Из-за такого процесса внутри прибора наблюдается минусовая температура, а холодильный агент переходит в газ.
4. Это движение фреона будет продолжаться до тех пор, пока не будет получена определенная температура. Только потом регулятор температуры отключит электрическую цепочку, из-за чего компрессор перестанет функционировать.
5. Из-за отсутствия холода, внутри устройства будет увеличиваться температура. После чего произойдет замыкание тепловым регулятором контактов, а реле включит мотор.

Получается, что процесс работы холодильника основан на преобразовании холодильного агента из жидкого состояния в газ и обратно. Этот процесс происходит в автоматическом режиме.

Особенности функционирования компонентов холодильника

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

А если опыта нет, то попытка ремонта вполне может закончится плачевно. Как раз для таких случаев спешу поделиться способом замены конденсаторов без выпаивания из печатной платы. Способ внешне довольно не аккуратный и в некоторой степени более опасный, чем предыдущий, но для личного пользования сгодится.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Специфика схем с конденсаторами

Когда подбирают типы включения электромашин при помощи пусковых и рабочих двухполюсников к сети 220 вольт, то выделяют следующие:

• включение в «треугольник»;
• подсоединение в «звезду».

К сведению. Какие отличия между пусковыми и рабочими двухполюсниками? «Пусковыми» называются элементы, применяемые только для запуска, а «рабочими» – используемые в работе постоянно.

В применении емкостных элементов, при подключении 3-х фазного мотора к сети 380 вольт, нет необходимости.

Схемы включения в однофазную сеть

При монтаже однофазного мотора в однофазную линию его запуск осуществляют, используя дополнительную обмотку. Такой двигатель имеет три вывода:

• от рабочей катушки;
• от дополнительной;
• общий вывод для обеих обмоток.

Когда отсутствует маркировка, катушки «прозваниваются» тестером для определения правильности подсоединения.

Тип сборки «Треугольник»

Для присоединения асинхронной трёхфазной машины в однофазную линию возможно применение соединения «треугольник». Пусковая емкость включается согласно схеме.

Тип сборки «Звезда»

Аналогичный принцип сборки цепи запуска 3-х фазного двигателя, обмотки которого соединены «звездой». Когда есть возможность самостоятельно выполнить такое соединение обмоток, то его осуществляют на клеммнике.
