Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

  • компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
  • конденсируются, переходят в жидкую фазу;
  • жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Проверка сопротивления

Проверка сопротивления обмоток позволяет проверить целостность цепи и отсутствие короткого замыкания на корпус. Для тестирования используется мультиметр, который переключается в режим омметра. Перед началом выполнения работ требуется снять защитную крышку распределительной коробки, под которой расположены выводы от обмоток электрического двигателя. В коробке размещены концевые части цепей рабочей и пусковой обмотка, а также общий вывод. Допускается проверять работоспособность обмоток без снятия компрессора с холодильника.

Сопротивление между контактами, расположенными в распределительной коробке, составляет 15-45 Ом (зависит от измеряемой цепи и модификации электромотора). При значениях, отличающихся более чем на 10-15 Ом от указанных параметров, компрессор считается непригодным к дальнейшей эксплуатации. Дополнительно проверяется исправность изоляционного слоя на обмотках – тестер подключается к выводам в коробке и металлическому корпусу агрегата. На исправном узле прибор покажет обрыв (или “бесконечное” сопротивление).

Четвертый вариант сигнализатора открытой двери холодильника

Каждый раз, когда мы забываем закрыть дверцу холодильника, мы рискуем испортить агрегат, который будет безнадежно пытаться охладить всю кухню, и поэтому будет работать непрерывно. Что, в конечном итоге вызывает перегрев двигателя агрегата и преждевременный выход из строя.

Чтобы предотвратить все нежелательные результаты такой забывчивости холодильник нужно оснастить звуковым сигнализатором, который будет подавать достаточно громкий прерывистый сигнал, каждый раз, когда дверца будет открыта в течении времени более минуты.

Данный сигнализатор представляет собой дополнительный блок, который можно расположить на корпусе терморегулятора и лампы внутреннего освещения. Сигнализатор подключается в разрыв провода, идущего к лампе. При открывании двери срабатывает концевой выключатель холодильника, который подает ток на лампу. Схема источника питания сигнализатора, совместно с лампой, представляет собой параметрический стабилизатор, в котором роль балластного резистора выполняет сопротивление лампы, а стабилизирующего элемента мощный стабилитрон VD2. При включении лампы на нем будет 12 В.

Это напряжение, через диод VD3, поступает на микросхему D1. На элементе D1.1 собрано простейшее реле времени — в момент открывания двери начинается зарядка С2 через R1, которая продолжается в течении одной минуты. В это время на выходе D1.1 будет единица и мильтивибраторы на D1.2-D1.6 будут заблокированы. Динамик В1 звучать не будет.

Как только пройдет минута С2 зарядится и на выходе D1.1 будет ноль. Это приведет к запуску мультивибраторов и динамик В1 станет издавать прерывистый тональный звук, частотой примерно 1000 Гц и с периодом прерывания в 0,2-0,5 сек. Это будет продолжаться до тех пор пока дверь не закроют.

Время, в течении которого нужно закрыть дверь, можно установить подбором R1.

Частоту прерывания сигнала — R2, тон звука — R3. Динамик В1 — от малогабаритных головных телефонов китайского производства.

Электрическая схема холодильника

Рассмотрим принцип работа на примере стандартной классической схемы. Электрический компрессор закачивает фреон из испарителя и далее через фильтр нагнетает газообразный фреон в систему конденсации, представляющую из себя длинную изогнутую капиллярную трубку.

В этой системе, происходит охлаждение фреона до комнатной температуры и переход газообразного фреона в жидкое состояние.

После этого фреон, в своем новом состоянии, под давлением попадает через узкое отверстие во внутреннюю систему испарителя, где вновь переходит в свое первоначальное жидкое состояние. В результате циркуляции и изменения состояния фреона, испаритель охлаждает пространство внутри холодильника.

Этот процесс повторяется неоднократно, пока не будет достигнута заданная терморегулятором температура, внутри испарителя. Как только температура достигает своего заданного значения, контакты терморегулятора размыкают электрическую цепь, после чего мотор компрессора останавливается.

Через какое-то время, температура внутри холодильника начинает повышаться естественным образом и происходит замыкание контактов терморегулятора. Защитно-пусковое реле производит запуск электродвигателя и компрессора продолжает свою работу сначала.

При включении питания, электрический ток через контакты терморегулятора и реле тепловой защиты поступает на обмотку электродвигателя компрессора.

После включения контактов пускового реле, в следствии превышении номинального тока, к цепи подключается пусковая обмотка электродвигателя.

Электродвигатель начинает вращаться и ток в рабочей обмотке снижается до своего номинала. После этого, контакты пускового реле вновь размыкаются, и электродвигатель компрессора продолжает работать в нормальном режиме.

Когда температура фреона в испарителе достигает заданного терморегулятором значения, его контакты размыкаются, и электродвигатель компрессора останавливается. После того, как температура в холодильнике увеличится, терморегулятор вновь включает электродвигатель, и цикл повторяется сначала.

Защитное реле служит для отключения электродвигателя, в случаи его перегрева. Оно состоит из биметаллической пластины, которая при повышении температуры изгибается и размыкает контакты, размыкая электрическую цепь. После остывания электродвигателя и биметаллической пластины контакты вновь замыкаются, и на схему подается питающее напряжение.

Как из мотора холодильника сделать компрессор

Сначала подготовим инструменты:

  • 2 шланга (100 мм, 600 мм);
  • ресивер (подойдет корпус от старого огнетушителя);
  • проволоку;
  • хомуты;
  • бензиновый фильтр от автомобиля;
  • манометр;
  • дрель со сверлами;
  • плоскогубцы;
  • деревянную доску (основа для конструкции).

Начнем переделку с подготовительных демонтажных работ:

  • снимаем компрессор с холодильника, расположенный внизу с помощью фигурной отвертки, плоскогубцев, набора ключей;
  • откусываем плоскогубцами (кусачками) 2 трубки от системы охлаждения и компрессора;
  • снимаем пусковое реле (черная коробочка с проводами), откручиваем крепления;
  • перекусываем провода;
  • проверяем детали на рабочее состояние, ведь не факт, что они пригодны к демонтажу, если холодильник старый и давно стоит без дела;
  • расплющиваем трубки для прохождения воздуха сквозь них;
  • устанавливаем на место ранее снятое ранее реле;
  • прикручиваем проводку с вилкой к проводам, находящимся на корпусе;
  • обматываем места соединения изолентой;
  • включаем в розетку, если из трубочек пошел воздух, значит агрегат рабочий, в противном случае компрессор от холодильника сломан или провода соединены неправильно;
  • берем пластиковую емкость (2,5-3 л), просверливаем вверху несколько отверстий;
  • вставляем трубки от компрессора так, чтобы входная располагалась от края ресивера в 200 мм, выходная – внутри емкости (от верха в 10 мм);
  • заливаем смолой;
  • просверливаем отверстие для гайки в металлическом корпусе от огнетушителя (если нет, то свариваем из трубы листа металла деталь для подсоединения ресивера);
  • вставляем манометр, прикручиваем, привариваем;
  • прикрепляем ресивер к основе на проволоку.

Самодельный компрессор должен состоять из трех медных трубок: одна – короткая, запаянная на конце. При обслуживании достаточно будет отрезать припаянную часть, залить отфильтрованное масло, запаять вновь.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

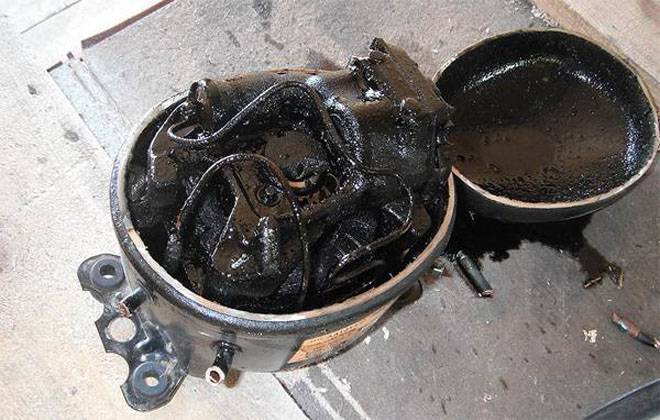

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

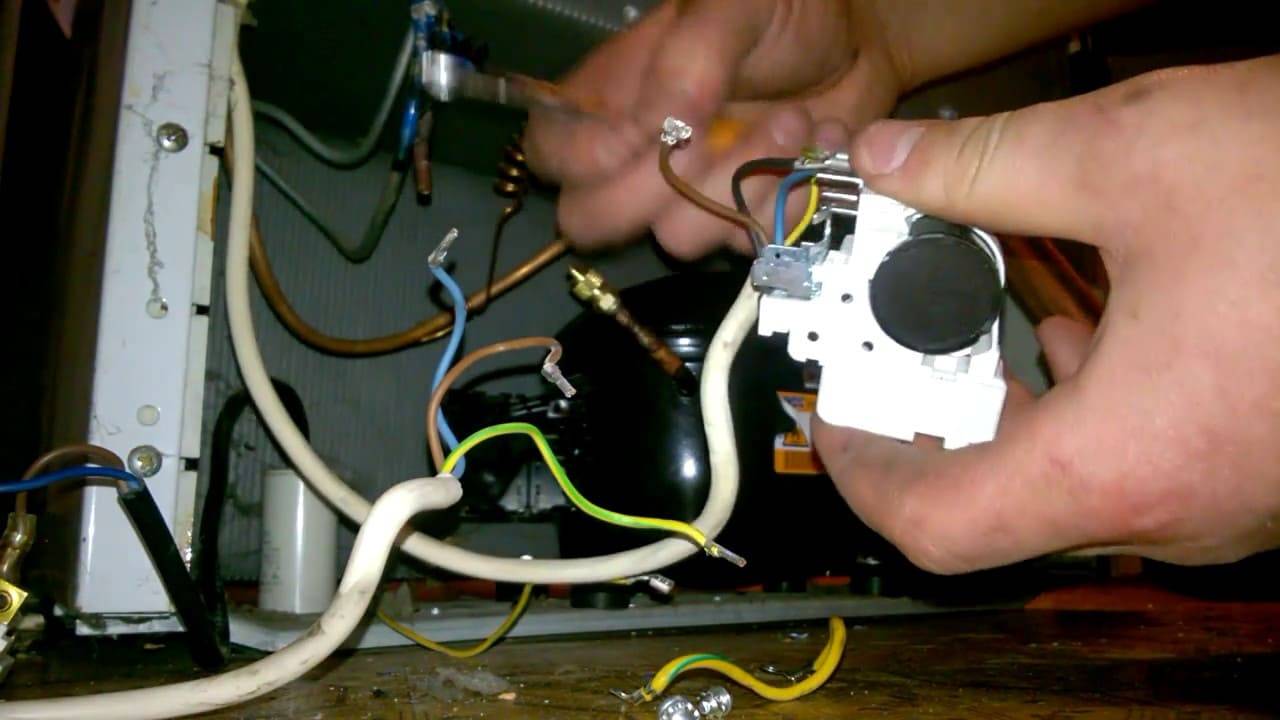

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

Топ-10 лучших холодильников с инверторным компрессором

Проверка работоспособности компрессора

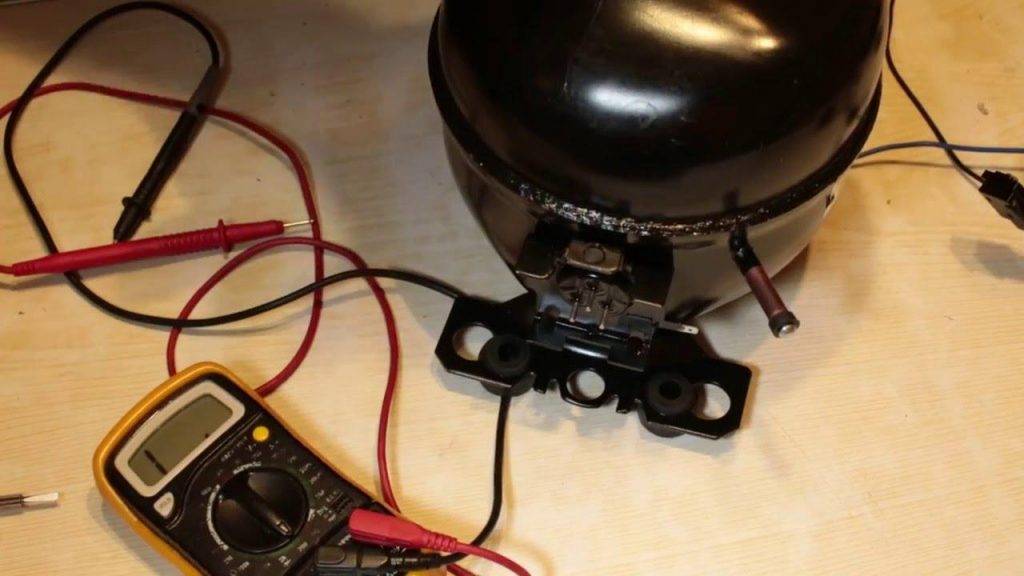

Проверить мотор можно при помощи тестового прибора, переключенного в режим измерения сопротивления. С реле демонтируется защитный кожух, из корпуса насосного агрегата выведены 3 провода, которые подсоединены к общему выходу, рабочей и пусковой обмотке. Щупы прибора поочередно подсоединяются к контактам, сопротивление обмоток зависит от модификации электрического двигателя и даты выпуска. Нормальным считается значение в диапазоне 15-40 Ом, при отклонении параметра на 10 Ом и выше агрегат неисправен.

Техникой какого производителя пользуетесь дома?

  • Bosch 16%, 1294 голоса

    1294 голоса 16%

    1294 голоса – 16% из всех голосов

  • Samsung 15%, 1205 голосов

    1205 голосов 15%

    1205 голосов – 15% из всех голосов

  • LG 13%, 1097 голосов

    1097 голосов 13%

    1097 голосов – 13% из всех голосов

  • Indesit 6%, 514 голосов

    514 голосов 6%

    514 голосов – 6% из всех голосов

  • Atlant 6%, 505 голосов

    505 голосов 6%

    505 голосов – 6% из всех голосов

  • Electrolux 6%, 473 голоса

    473 голоса 6%

    473 голоса – 6% из всех голосов

  • Beko 3%, 286 голосов

    286 голосов 3%

    286 голосов – 3% из всех голосов

  • Philips 3%, 279 голосов

    279 голосов 3%

    279 голосов – 3% из всех голосов

  • Ariston 3%, 275 голосов

    275 голосов 3%

    275 голосов – 3% из всех голосов

  • Xiaomi 3%, 215 голосов

    215 голосов 3%

    215 голосов – 3% из всех голосов

  • Haier 3%, 212 голосов

    212 голосов 3%

    212 голосов – 3% из всех голосов

  • Redmond 2%, 173 голоса

    173 голоса 2%

    173 голоса – 2% из всех голосов

  • Siemens 2%, 135 голосов

    135 голосов 2%

    135 голосов – 2% из всех голосов

  • Gorenje 2%, 130 голосов

    130 голосов 2%

    130 голосов – 2% из всех голосов

  • Karcher 2%, 126 голосов

    126 голосов 2%

    126 голосов – 2% из всех голосов

  • Candy 1%, 123 голоса

    123 голоса 1%

    123 голоса – 1% из всех голосов

  • Liebherr 1%, 121 голос

    121 голос 1%

    121 голос – 1% из всех голосов

  • Midea 1%, 120 голосов

    120 голосов 1%

    120 голосов – 1% из всех голосов

  • Hansa 1%, 118 голосов

    118 голосов 1%

    118 голосов – 1% из всех голосов

  • Whirlpool 1%, 115 голосов

    115 голосов 1%

    115 голосов – 1% из всех голосов

  • Zanussi 1%, 107 голосов

    107 голосов 1%

    107 голосов – 1% из всех голосов

  • Vitek 1%, 96 голосов

    96 голосов 1%

    96 голосов – 1% из всех голосов

  • AEG 1%, 72 голоса

    72 голоса 1%

    72 голоса – 1% из всех голосов

  • Dyson 1%, 55 голосов

    55 голосов 1%

    55 голосов – 1% из всех голосов

  • Scarlett 1%, 52 голоса

    52 голоса 1%

    52 голоса – 1% из всех голосов

  • Nord 1%, 50 голосов

    50 голосов 1%

    50 голосов – 1% из всех голосов

  • Thomas 1%, 50 голосов

    50 голосов 1%

    50 голосов – 1% из всех голосов

  • Miele 1%, 46 голосов

    46 голосов 1%

    46 голосов – 1% из всех голосов

  • iRobot 1%, 46 голосов

    46 голосов 1%

    46 голосов – 1% из всех голосов

  • Zelmer 0%, 40 голосов

    40 голосов

    40 голосов – 0% из всех голосов

  • BBK 0%, 39 голосов

    39 голосов

    39 голосов – 0% из всех голосов

  • DeLonghi 0%, 34 голоса

    34 голоса

    34 голоса – 0% из всех голосов

  • Kuppersberg 0%, 25 голосов

    25 голосов

    25 голосов – 0% из всех голосов

  • Smeg 0%, 15 голосов

    15 голосов

    15 голосов – 0% из всех голосов

  • iLife 0%, 10 голосов

    10 голосов

    10 голосов – 0% из всех голосов

Всего голосов: 8253

Голосовало: 4828

22.01.2020

×

Вы или с вашего IP уже голосовали.

Для проверки состояния изоляционного слоя тестер подключается к выводам и корпусу компрессора. Рекомендуется прикладывать щуп к участку с удаленным слоем краски. На исправном агрегате цепь будет разомкнутой (измеритель покажет бесконечное сопротивление). После этого запускаем компрессор, подсоединив провода напрямую к контактам в распределительной коробке. Если прибор покажет конечное значение сопротивления, то имеется пробой или повреждение изоляционного слоя. Такое изделие запускать запрещено во избежание поражения пользователя электрическим током.

Демонтаж компрессора

  • мультиметр;
  • кусачки (плоскогубцы);
  • паяльнаялампа.

Для начала требуется перекусить медные трубки, соединяющие компрессор с другими элементами. Из них начнёт выходить газ (фреон). Он взрывоопасен, поэтому необходимо заниматься демонтажем подальше от источников огня, а также рекомендуется делать это в хорошо проветриваемом помещении. После того как весь газ выйдет, можно продолжить работу. Требуется отделить остатки трубок при помощи горелки и отсоединить компрессор от основания, открутив при этом болтовые крепления. Далее открываем пусковое реле при помощи отвёртки.

Как самостоятельно перевесить дверь холодильника?

Комплектация и назначение элементов поршневых компрессоров для холодильника

Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок.

Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.

Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.

Третья трубка обычно запаяна с конца.

Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном.

Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.

Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.

Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 °С.

Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника.

За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.

Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:

  • Регулирует подачу электричества на компрессорную установку;
  • Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;
  • Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.

Схема здания холодильника

Хотите разбираться лучше других?

  • Схема подключения компрессора холодильника — пошаговая инструкция с фото и видео – Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить…
  • Схема таймера холодильника – Таймер для холодильника на PIC-контроллере Неисправность холодильника для многих домохозяек настоящее бедствие. Всего несколько часов простоя и большинство его содержимого можно…
  • Схемы сигнализации холодильника – Первый вариант сигнализатора открытой двери холодильника Не закрытая дверь холодильника может заметно утяжелить ваш счет на электроэнергию. Это простое устройство начнет подавать…
  • Схема встраивания холодильника – В комплекте с холодильной камерой поставляются подробные схемы и чертежи по установке. Они упрощают процесс встройки прибора и позволяют исключить различные ошибки. Требования к…
  • Принципиальные электрические схемы холодильников Stinol – Принципиальная электрическая схема холодильника Stinol-101 L – Фаза N – Нейтраль ТН1 – терморегулятор RH1 – тепловое реле компрессора RA1 – пусковое реле…

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

На схеме позистор обозначен значком температуры t 0 , а термореле цифрой 6.

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Особенности холодильников Атлант

Оборудование Атлант собирается в Минске на одноименном заводе. Предприятие является советским первопроходцем по выпуску двухкамерного оборудования и внедрения пенополиуретановой теплоизоляции корпуса. Белорусская продукция поставляется в европейские страны и Китай.

Холодильники пользуются спросом и среди отечественных потребителей благодаря ряду преимуществ:

  • конкурентоспособной стоимости – цена на агрегаты несколько ниже товаров европейских брендов;
  • экономичности энергопотребления;
  • практичности и удобству пользования – предусмотрен вместительный холодильный отсек, полка для бутылок, вкладыш для яиц;
  • возможности самостоятельно перевесить дверцу;
  • наличию информационного дисплея с отображением температуры в морзильной/холодильной камере.

Дополнительный плюс – развитая сеть сервисцентров по обслуживанию техники Атлант. Гарантия на оборудование – 3 года.


В ассортименте компании 8 серий холодильников разной комплектации: одно- и двухкамерные, с системой охлаждения Fresh или No Frost, с механическим или электронным управления. Общая численность моделей – порядка 100

Концепция дизайна – строгий стиль с преобладанием прямых, лаконичных линий. Некоторым пользователям не хватает ультрамодных моделей с обтекаемым «фасадом». К недостаткам можно отнести отсутствие защиты от детей и зоны суперохлождения.


На всех моделях Атлант установлены терморегуляторы для выбора режима охлаждения, и колесики для удобного перемещения холодильника

Если говорить о поломках Атланта, то чаще всего в сервисный центр пользователи обращаются из-за отказа механического термостата, засора капиллярной трубки и неисправности электронного блока.

В старых модификациях испаритель морозильной камеры размещен открыто, поэтому его часто деформировали при эксплуатации. Царапина становилась причиной утечки хладагента. Производитель учел этот недостаток и в новых холодильниках испаритель защищен пластиком.

О неисправности холодильного шкафа сигнализирует красный световой индикатор вверху корпуса

Лампочка «Внимание!» загорается и в случаях, если прибор включен впервые или после разморозки, а также при отсутствии продуктов в морозильном отделении однокомпрессорного прибора

Как подключить пусковое реле

Самостоятельная установка нового механизма должна сочетаться с определенным уровнем знаний, в противном случае следует вызвать мастера. Если холодильник поступил без пускового реле, не было визуального осмотра его правильного местоположения, то рекомендуется ознакомиться с инструкцией производителя.

Схема подключения пускового реле стандартная:

  • отключить электроприбор от сети;
  • подождать несколько минут для полного обесточивания оборудования;
  • открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
  • выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
  • старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
  • подсоединить разъем к новому устройству;
  • вставить на положенное место;
  • подключить провода согласно маркировке;
  • зафиксировать пусковой механизм винтами, защелками;
  • поставить заднюю панель на место, прикрутить;
  • прикрепить шланг водоснабжения, зафиксировать;
  • включить в электрическую сеть для проверки.

Профессионалы рекомендуют использовать защитные перчатки для предупреждения повреждений рук. Самостоятельное подключение современных разновидностей пускового реле может вызвать ряд затруднений, которые исправить своими силами не всегда возможно.

Пусковое реле – важная деталь холодильника, запускающая электродвигатель, защищающая оборудование от поломок. Выход из строя элемента приводит к появлению нехарактерного шума, не включению техники. Выявить неисправность, провести ремонт, замену можно самостоятельно, но при отсутствии определенных знаний лучше обратиться к специалистам.

Сравнение линейных и инверторных типов

По режиму работы компрессоры разделяются на линейные и инверторные. В настоящее время всё больше холодильных установок выпускаются с инверторным компрессором. Линейные устройства работают в режиме циклического включения и отключения. После того как холодильник включили в сеть, датчик, расположенный в его камере, определяет температуру сравнивая с заданной. Компрессор включается и начинается процесс охлаждения.

После достижения требуемого значения компрессор отключается, а датчик продолжает следить за температурой. Как только она повышается, и выходит из заданного диапазона, компрессор запускается вновь.

Инверторные устройства работают по иному принципу. После включения агрегата и достижения в камере нужной температуры, он не выключается, а уменьшает обороты, поддерживая температурный режим постоянным.

В инверторном компрессоре нет мотора с вращающимся ротором. Компрессор осуществляет его работу сам: поршень производит движения под действием электромагнитного поля.

Главный недостаток линейных компрессоров повышенная нагрузка на электрическую сеть, что приводит к скачкам напряжения и повышенное энергопотребление, по сравнению с инверторными агрегатами. Шум от инверторного компрессора минимален, однако, он достаточно восприимчив к качеству питающей сети.

Общий алгоритм работы холодильника

Функционирование всех холодильников основано на воздействии фреона, выступающего в роли хладагента. Передвигаясь по замкнутому контуру, вещество изменяет свои температурные показатели.

Под давлением хладагент доводится до кипения, а это от -30 °C до -150 °C. Испаряясь, он захватывает теплую атмосферу, расположенную на стенках испарителя. В результате температура в холодильном блоке опускается до заданного уровня.

Компрессор является основным узлом всех холодильников. Именно от его корректной работы зависит правильный уровень температуры внутри блоков

Помимо основного нагнетательного устройства, создающего давление в холодильнике, есть вспомогательные элементы, выполняющие заданные опции:

  • испаритель, собирающий тепло внутри холодильного блока;
  • конденсатор, вымещающий теплоноситель наружу;
  • дросселирующее приспособление, регулирующее поток хладагента посредством капиллярной трубки и терморегулирующего вентиля.

Все эти процессы являются динамическими. Отдельно стоит рассмотреть алгоритм работы мотора и принцип действия при его неисправности.

Компрессор отвечает за системное регулирование перепадов уровня давления. В него затягивается испаренный хладагент, который сжимается и выталкивается обратно в теплообменный аппарат.

При этом температурные показатели фреона увеличиваются за счет чего он переходит в жидкое состояние. Функционирует компрессор с помощью электромотора, расположенного в герметичном корпусе.

Холодильники с двумя моторами выпускаются для двухкамерных агрегатов или форм-факторов сайд бай сайд. В этом случае каждый блок оснащен индивидуальным компрессором, за счет чего у пользователя есть возможность производить корректировку температурного режима в каждом из них по отдельности

Дополнительно стоит отметить, что большинство холодильных устройств имеют отличающиеся температурные показатели внутри основного блока. Так производители упрощают систему организации хранения различных категорий продуктов.

В зависимости от зоны климат может настраиваться от сухого к влажному, а температура основного отсека от 0 до 5-6 °C, морозильного – до -30 °C.

Более подробно устройство и принцип работы холодильника мы разобрали в этой публикации.

Разобравшись с устройством, переходим к разбору основных факторов поломки компрессора, после чего потребуется произвести его демонтаж.

Выводы и полезное видео по теме

Видео #1. Как правильно заменить терморегулятор в холодильнике:

Видео #2. Особенности системы “No Frost”:

Видео #3. Ролик-руководство по замене компрессора:

Починить свой холодильник самостоятельно непросто. Это сложный агрегат, работа с которым требует специальных знаний. Неопытный мастер вряд ли сможет выполнить все необходимые ремонтные работы правильно и без ошибок.

К сожалению, даже небольшие неточности, не говоря уже о крупных просчетах способны полностью вывести аппарат из строя. Тогда уже не придется думать о ремонте. Нужно будет искать средства на приобретение нового холодильного агрегата.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Расскажите о том, как восстановили работоспособность холодильной машины собственными руками. Не исключено, что ваши советы и ценные сведения пригодятся посетителям сайта.

Выводы и полезное видео по теме

Алгоритм восстановления рабочих параметров термостата холодильника Стинол:

Видео о процедуре замены компрессора:

Ролик-инструктаж желающим отремонтировать систему “Антииней” в холодильнике Стинол:

https://youtube.com/watch?v=sx8DW3RHLYc

Холодильники Стинол отличаются неплохим качеством и надежностью. Однако они тоже выходят из строя. Если есть желание и навыки, безусловно, можно попробовать «оживить» агрегат своими силами. Нужно понимать, что это мероприятие далеко не всегда может закончиться успешно.

Неквалифицированный ремонт может только усугубить ситуацию и тогда придется раскошелиться на более сложные ремонтные работы или, чего совсем уж не хотелось бы, на приобретение нового холодильника.

Хотите рассказать о том, как ремонтировали холодильную машину марки Стинол собственными руками? Есть желание поделиться полезными сведениями по теме статьи и технологическими секретами? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.
