Проводка в квартире своими руками: схемы, как самостоятельно провести проводку

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом	Монтаж в трубе
Медная	Алюминиевая	Медная	Алюминиевая
Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34 «… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Разметка и подготовка каналов для электропроводки

Обязательно наличие:

• водяного уровня (около 10 м длиной);
• пузырькового строительного уровня;
• отбивочного шнура;
• рулетки;
• маркеров и строительных карандашей;
• лестницы-стремянки;
• строительного помоста;
• лазерного уровня.

Работы по разметке следует начинать, когда выполнена внутренняя штукатурка стен, но не начались работы по отделки и монтажу подвесных потолков. Влажность в помещении должна составлять около 70%, температура воздуха – не менее +10°С.

Последовательность:

1. Нужно отбить горизонтальный уровень чистого пола и уровня потолка малярным шнуром в одном помещении, а затем перенести его ватерпасом в другие.
2. На расстоянии 90-100 см от уровня пола отбивается уровень выключателей, на высоте 30 см – розеток, 30 см от потолка – линия магистралей розеточной цепи и освещения. Все уровни нужно подписать маркером. Если прохождение магистралей планируется по потолку, то линии отбивают наверху. При этом следует соблюдать расстояние от стыка плоскостей стены и потолка. Оно должно быть около 30 см параллельно и перпендикулярно стенам.
3. По проектным данным отмечают место, где будет установлен электрический щит. Его расположение от уровня пола должно быть на высоте 150 см. На стене отмечают размеры проема (ширина, высота, глубина). Отметки делаются сбоку.
4. Намечаются пути прохождения магистралей от щита к источникам потребления. Рисуют ширину штроб и глубину, отмечают на стене.
5. От щита рисуют трассы и магистрали, учитывая количество кабелей, места расположения распредкоробок. На потолке или стене нужно подписывать места для коробок, поворотов, ответвлений, применяя такие же обозначения, как и в проекте. В месте расположения коробок должен быть центр, горизонтальные и вертикальные оси, глубина и диаметр отверстия для монтажа.
6. От распредкоробок размечают штробы по вертикали, которые ведут к розеткам и выключателям, центры отверстий, глубину и диаметр. Евростандарт для межцентрового расстояния розеток и выключателей в блоке – 71 мм.
7. Размечают места установки светильников, люстр.
8. Рисуют места для приборов слаботочных система и трассы их прокладки.
9. Места для электропроводки размечают вместе с диаметром технологических отверстий.
10. После сверки с проектом размечают другие комнаты.

1. Вырезают нишу для электрощита (болгаркой режут по краям, вертикали и горизонтали; далее выдалбливают зубилом до нужных размеров).
2. По разметке бурят отверстия нужного диаметра и глубины, распредкоробок.
3. Штроборезом нарезаются штробы по линиям.
4. Перфоратором с зубилом выбивается сердцевина штроб, их дно доводят до ровного состояния.
5. Пробивают техотверстия в стенах и перекрытиях.
6. После проверки на соответствие все ниши, штробы очищают от пыли.
7. Убирают весь строительный мусор.

После долбежки и бурения можно приступать к монтажу электропроводки. Для этого понадобится:

• стриппер;
• нож для разделки кабеля;
• набор отверток диэлектрических;
• набор пассатижей и бокорезы;
• пресс-клещи;
• паяльный фен;
• строительный нож;
• отвертка-индикатор;
• мультиметр;
• шуруповерт;
• шпатели;
• чаша для гипса.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Способы ввода электричества

Если проводку в доме можно проложить самостоятельно, то вводный кабель подключают только представители сетевой компании. Процедура выполняется после проверки заземляющего контура и приборов учета. Работы осуществляют 2 способами.

По воздуху

Такой способ считается более простым и дешевым. В таком случае от опоры ЛЭП протягивают самонесущий изолированный провод (СИП). Такой метод подключения к централизованной сети не всегда можно использовать ввиду ограничения расстояния от дома до столба. Кроме того, воздушный кабель выглядит неэстетично, может повреждаться из-за сильного ветра. При большом расстоянии от столба до дома устанавливают дополнительную опору, иначе кабель провисает.

Ввод электричества по воздуху — самый простой и дешевый способ.

Подземный монтаж

Укладка вводного кабеля в землю — более надежный метод. Провод заглубляют на 80-100 см, защищают пластиковой или стальной трубой. При использовании этого варианта требуется отверстие в фундаменте.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)

Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

• УЗО.
• Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)

Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

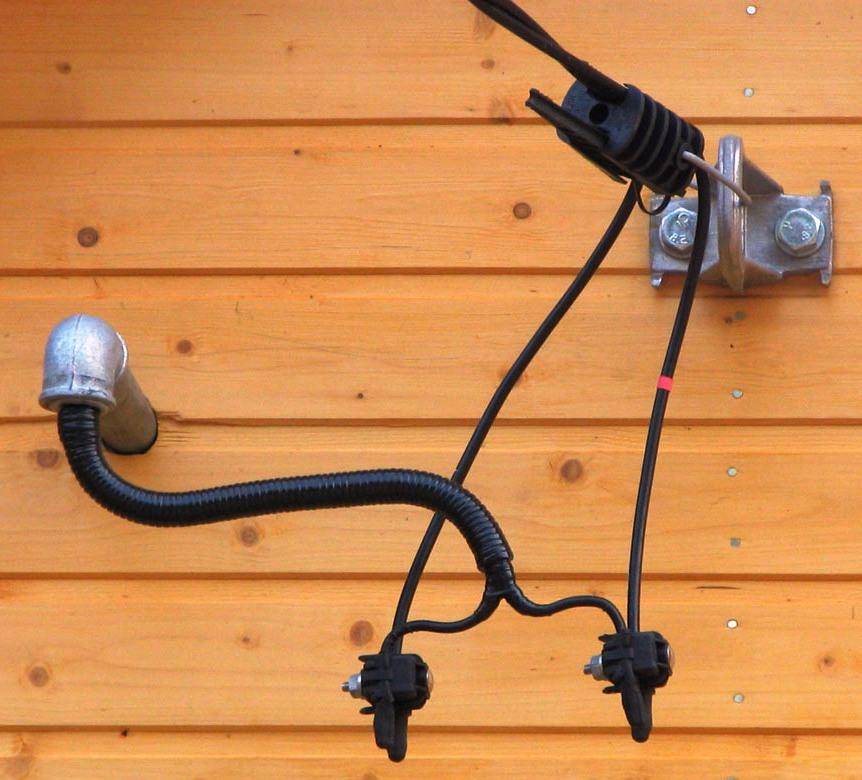

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Провод ввода

Пример подключения ввода в частный дом

• Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
• Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
• Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Ремонт электропроводки: как сделать правильно

Ремонт проводки может понадобиться вам в случае возникновения неисправностей. Об этом могут свидетельствовать постоянные перепады напряжения, мигание света и лампочки, которые часто перегорают.

Запаситесь такими инструментами:

• Пассатижи, отвёртки и бокорезы с изолированными ручками;
• Кусачки или нож для зачищения проводов;
• Рулетка;
• Шуруповёрт;
• Тестер для измерения напряжения;
• Дрель со специальными свёрлами по бетону или по дереву (смотря из чего у вас сделаны стены);
• Провода, арматура, фурнитура;
• В некоторых случаях – перфоратор.

В первую очередь обесточьте сеть. Найденный в ходе ремонта разрыв или оголённый провод нужно сразу заизолировать. Используйте для этого специальную изоленту для электрических сетей.

Провода на месте разрыва нужно скручивать не руками, а пассатижами – так контакт будет крепче. Ещё лучше, если вы спаяете разорванный провод, а место спайки обмотаете специальной изолентой. На небольшом участке лучше заменить провод на целый.

Оптимальным вариантом будет полная замена всей проводки, особенно если старые провода алюминиевые, а новые – медные.

Фото проводки своими руками

Также рекомендуем просмотреть:

• Монтаж сайдинга своими руками
• Теплый пол своими руками
• Баня своими руками
• Наливной пол своими руками
• Декоративная шпаклевка своими руками
• Установка унитаза своими руками
• Столбы для забора своими руками
• Натяжной потолок своими руками
• Подсветка потолка своими руками
• Утепление лоджии своими руками
• Перегородка своими руками
• Деревянный пол своими руками
• Откосы своими руками
• Как сделать краску своими руками
• Кладка кирпича своими руками
• Декоративная штукатурка своими руками
• Забор из профнастила своими руками
• Камин своими руками
• Утепление дома своими руками и основные способы теплоизоляции
• Забор из сетки
• Установка пластиковых окон своими руками
• Внутренняя отделка своими руками
• Забор своими руками
• Как сделать балкон своими руками
• Печь своими руками
• Дверь своими руками
• Беседка своими руками
• Залить бетон своими руками
• Опалубка своими руками
• Жидкие обои своими руками
• Стяжка пола своими руками
• Фундамент своими руками
• Каркасный дом своими руками
• Прихожая своими руками
• Вентиляция своими руками
• Поклейка обоев своими руками
• Бетонное кольцо своими руками
• Крыша своими руками
• Укладка ламината своими руками
• Лестница на второй этаж своими руками
• Отмостка своими руками
• Ремонт ванной комнаты своими руками
• Поликарбонат своими руками
• Установка дверей своими руками
• Гипсокартон своими руками
• Арка своими руками
• Обшить вагонкой своими руками
• Проект дома своими руками
• Ворота своими руками
• Душевая кабина своими руками
• Укладка плитки своими руками

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

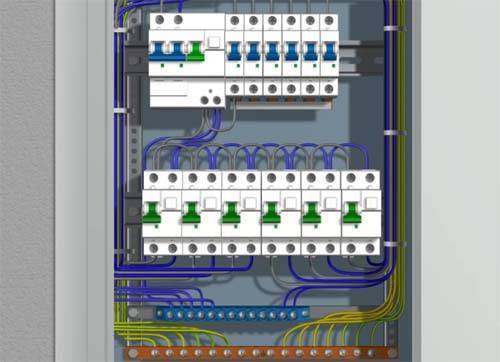

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

1. Рассчитываем сечение кабелей.
2. Выполняем разметку и штробление.
3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

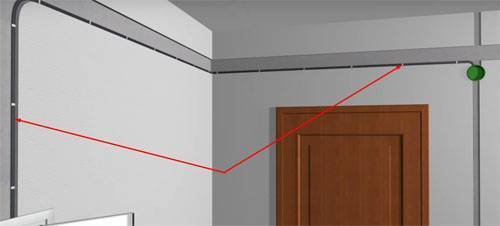

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире. Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.
