Сферы применения и расшифровка маркировки провода ШВВП

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

  • М – монтажный
  • МГ – гибкий монтажный
  • П (У) или Ш – установочный
  • К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

  • П – полиэтилен
  • В или ВР – поливинилхлорид
  • Р – резина
  • Н или НР – негорючая резина
  • С – стекловолокно
  • К – капрон
  • Д – двойная обмотка
  • Ш – шелк полиамидный
  • Э – экранированный

Буква 4. Конструктивные особенности:

  • Г – гибкий
  • К – бронированный, оплетенный круглой проволокой
  • Б – бронированный лентами
  • О – в оплетке
  • Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

  • з – заполненный
  • нг – негорючий
  • HF – при горении выделяют мало дыма
  • LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

  • А – кабель с алюминиевой жилой;
  • В – изоляция каждой жилы из ПВХ;
  • В – наружная оболочка из ПВХ;
  • Г – кабель гибкий;
  • нг – оболочка не поддерживает горение;
  • 3 – три жилы;
  • 2,5 – сечение жилы.

Конструкция шнура ШВВП

Расшифровка аббревиатуры почти полностью описывает строение шнура. Однако есть ещё несколько конструктивных характеристик:

  • конструкция жил;
  • количество токоведущих компонентов;
  • расположение тоководов;
  • цветовая окраска.

Жилы шнура выполнены из меди. Они имеют круглое сечение (0,5 или 0,75 мм2) и состоят из множества проволочек. Это сделано для увеличения гибкости изделия.

К сведению. ГОСТ подразумевает наличие 7 проволочек с сечением 0,35 и 0,38 мм2, для ШВВП 2*0,5 и ШВВП 2*0,75, соответственно.

Количество жил в электрическом изделии – две или три. Проводники расположены под внешней изоляцией параллельно относительно друг друга. Толщина внешней ПВХ оболочки должна быть более 0,6 мм, а толщина жильной изоляции – более 0,5 мм.

Цветовая маркировка выделяет следующие проводники:

  • ноль – синяя изоляция;
  • фаза – коричневая изоляция;
  • заземляющая жила – жёлто-зелёного цвета (при её наличии).

Важно! Если вилка имеет специальные контакты, а розетка позволяет выполнять её подключение к шине заземления, то использование заземляющей жилы шнура обязательно. Структура шнура. Структура шнура

Структура шнура

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

СечениеДиаметр отдельной проволоки, мм
2,50,43
40,53
60,65
100,82
160,65
250,82
35 и 500,69

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2Номинальная толщина изоляции, ммМинимальная толщина изоляции, ммМаксимальный наружный диаметр, мм
0,750,60,442,6
1,00,70,532,8
1,50,70,533,1
2,50,80,623,9
40,80,624,4
60,80,624,9
101,00,86,4
161,00,88,0
251,20,989,8
351,20,9811,0
501,41,1613,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

ОбозначениеЦвет
Белый, натуральный или серыйБ
Желтый или оранжевый или фиолетовыйЖ
Красный или розовыйК
Синий или голубойС
ЗеленыйЗ
КоричневыйКч
ЧерныйЧ
Желто-зеленыйЗ-Ж

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Область применения

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

С этим читают

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется

Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

Кабель ВВГ

ВВГ – стандартный проводник, который используется повсеместно для создания электричества в жилом доме. Он состоит из поливинилхлоридной внешней жильной изоляции жил. Отличается стойкостью к действию агрессивной внешней среды. Имеет надежную, не поддерживающую пламя огня основу. По виду бывает проводник однопроволочным или многопроволочным.

Служит самым лучшим медным кабелем, для того чтобы сделать внутренний монтаж в доме. Он прокладывается открыто, закрыто в шторах, коробках, в однофазной, трехфазной цепи.

При наличии приставки в “LS” и “НГ” кабель ВВГ не распространяет горение, имеет низкое дымовое выделение при воздействии огня. Полностью способствует противостоянию открытого огня в течение конкретного времени.

Кабель ШВВП

ШВВП считается плоским шнуром с виниловой оболочкой и изоляции. Похож на ВВГ, но отличается гибкими многопроволочными медными жилами. Часто используется в удлинителях. Имеет небольшие сечения, эксплуатируется при температуре от -25 до 70 градусов, выдерживает 98% влажность и химическую агрессивную среду. Чаще всего его используют, чтобы автоматизировать, питать слаботочные системы. Он подходит для монтажа бытовых электроприборов. Работает на переменном токе с частотой в 50 герц. Поскольку не отличается повышенной прочностью, с высокой нагрузкой линий не справляется.

Отличия ШВВП от ВВГ

Несмотря на то, что проводники выполнены из меди, имеют схожее поливинилхлоридное изоляционное покрытие, отличаются они классом гибкостью, сферой применения. Провода имеют большую эластичность, причисляются к 5 классу гибкости, тем не менее, ВВГ отличается меньшей гибкостью.

Кабели различаются толщиной изоляции, внешней оболочкой. ШВВП имеет 0,5 миллиметровый изоляционный слой при 0,6 миллиметровой оболочке. ВВг при оболочке в 1,5 миллиметров имеет 0,8 миллиметровый изоляционный слой.

Еще одним отличием служит геометрия сечения. ВВГ выполняется в круглом, а ШВВП – в плоском сечении. Провод ШВВП служит до 10 лет, в то время как ВВГ – до 30 лет. Последний проводник проверяют в лабораторных условиях под напряжением до 3,5 киловатт, а ШВВП проверяют под напряжением в 2 киловатта.

Также стоит указать о поливинилхлоридном пластикате, который используется в обоих кабелях. Для ШВВП провода нет особых требований к материалу изготовления. Кабель ВВГ изготавливается по ТУ и ГОСТу. В результате, на первый проводник цена снижена, а на второй – повышена. При этом второй кабель более безопасен, практичен при использовании.

Отличие состоит в диапазонах номинального рабочего напряжения, области применения. ШВВП представлен с тонкой изоляцией. Он применяется при сравнительно небольшом номинальном напряжении в 380 Вольт, поэтому его используют в быту, чтобы подключать самое разное оборудование. Проводник подходит для подключения радиоаппаратуры. Служит удлинителем. ВВГ используется для стационарной прокладки. С помощью него формируют малоподвижные соединения. Он прокладывается в стационарных линиях электрических передач, где рабочее напряжение составляет в 1 киловатт.

Что выбрать для электропроводки?

Для домашней электропроводки лучше всего подойдет ВВГ кабель. Он имеет большой температурный диапазон, хорошо выдерживает повышенную влажность, обладает защитой от воспламенения и чаще всего ставится в российских квартирах. Для дополнительной защиты проводки, следует брать кабель, имеющий приставку нг, LS и FR. Последнее обозначение говорит о том, что в кабеле содержится слюдяная лента. Она создает добавочную защиту.

ШВВП не подходит для скрытой электропроводки. Он классифицируется как шнур или провод. Предназначен он только для открытой прокладки. Для домашней электропроводки используется кабель. Поэтому ШВВП лучше подходит для подключения бытовой аппаратуры, чем для скрытой проводки. Его небезопасно использовать внутри домашних стен, потолка или пола.

Как выбрать качественный кабель ВВГ и АВВГ?

Сейчас найти качественный кабель достаточно сложно, ведь появляется масса небольших компаний, реализующих дешевку под видом высококлассной продукции. В связи с этим мастерам приходится быть начеку и хорошенько осматривать кабель перед покупкой и установкой.

Первое, что нужно проверять перед приобретением кабеля – это бирка и сертификат на кабель. На бирке качественного товара от проверенного производителя обязательно будет указано название самого производителя или его товарный знак, длинна изделия и дата его изготовления, штамп технического контроля и знак соответствия. Самый качественный товар делается по нормам ГОСТа.

При осмотре сертификата обязательно обратите внимание на наименование компании-изготовителя, которое должно быть полным, а также на дату истечения срока действия сертификата. Не забудьте изучить имена, подписи руководителей и печать предприятия.. Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ

Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ

К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ. К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Основной критерий качества, который можно проверить прямо на точке продажи – это фактическая площадь сечения жилы кабеля. Часто, экономя на материалах, производитель сильно занижает это значение, что существенно ухудшает электрическое сопротивление как кабеля ВВГ, так и кабеля АВВГ. Поэтому при выборе изделия нередко приходится вооружаться штангенциркулем и вычислять площадь сечения жилы по формуле для определения площади круга:

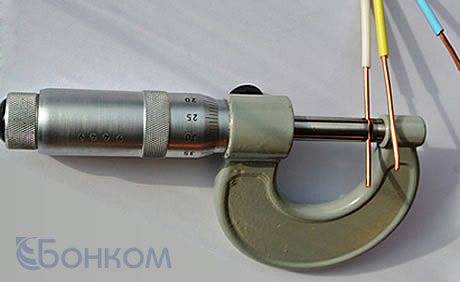

S=π*R2 или S=(π*D2)/4, где D – это диаметр жилы, измеренный при помощи штангенциркуля, а R – это радиус жилы, т.е. то же значение, разделенное вдвое. Ну и π = 3,14.

Получившееся значение следует сравнить со значением, указанным на упаковке. Небольшое отличие полностью допустимо, поскольку на упаковке указана номинальная величина, но если значение более чем на 25% меньше заявленного, следует отказаться от кабеля.

Выбор правильного кабеля ВВГ и АВВГ – это серьезное дело, которое в будущем позволит вам избавиться от кучи ненужных проблем. Конечно, кроме описанных действий, перед установкой желательно проверить еще качество изоляции кабеля, а также наличие обрывов и замыканий, однако, в магазине это сделать невозможно. Поэтому стоит довольствоваться тем, что и так известно об изделии.

Кабели марок ВВГ и АВВГ являются одними из наиболее распространенных, поэтому и некачественной продукции встречается много. Главное помните, на проводке не стоит экономить и доверять непонятным несертифицированным производителям. Лучше обратиться к тем, кто не боится указать свое имя на изделии, как участники проекта «Против фальсификаций на рынке кабельной продукции».

Мы реализуем только качественные кабели, провода и муфты надежных производителей.Звоните по телефону +375 17 207-24-16 (17,18,19).

Описание и конструкция провода ПУГНП

ПУГНП – провод со скрученными из отдельных проволок медными жилами, с изоляцией и оболочкой из ПВХ-пластиката, плоский.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медные жилы; первая «П» — провод; «У» — универсального назначения; «Г» — гибкий; последняя «П» — плоский.

Пример обозначения: ПУГНП 3х2,5 — провод ПУГНП с тремя жилами сечением 2,5 мм2

Поскольку провода марки ПУГНП предназначены в основном для бытового применения, ТУ устанавливает ограниченный набор требований по конструкционным, электрическим и механическим параметрам.

Провода ПУГНП могут иметь 2 или 3 жилы сечением от 0,35 мм2 до 6 мм2. Жилы должны состоять не менее, чем из семи проволок.

Диапазон сечений жил в зависимости от их числа показан в таблице.

Число жилНоминальное сечение,мм 2
20,35; 0,5; 0,75; 1; 1,5; 2,5; 4; 6
30,35; 0,5; 0,75; 1,5; 2,5; 4

Цвет изоляции не нормируется. В договоре на поставку может быть оговорено, что изолированные жилы должны иметь отличительную расцветку, в т.ч., что изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой. Цвет оболочки не нормируется (преимущественно белый или натуральный).

Минимальные радиальная толщина изоляции должна быть не менее 0,3 мм.

Минимальная радиальная оболочки должна быть не менее 0,5 мм. Цвет оболочки не нормируется (преимущественно белый или натуральный).

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

ШВВП

(Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский)

ПВС

(П-провод, В-оболочка из ПВХ, С-соединительный)

Номинальное напряжение, Вольт переменного тока 50 Гц 400 660 Диапазон сечений, кв. мм от 0,35 до 4 от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм) Количество жил 2 или 3 от 2 до 5 Допустимые рабочие температуры, градусов Цельсия от -25 до +50 от -50 до +50 Срок службы, лет 6 6

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание:

стоимость ПВС больше чем у ШВВП примерно на 30%.

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

Провод ШВВП

­­­­­­­­­­­­­­­­­Кабельно-проводниковые материалы, к которым относится провод ШВВП, применяются в производстве и быту. Их применяют для подключения к электрическим сетям, производства удлинительных шнуров и соединительных шнуров в различных приборах бытового назначения.

Провода различаются по сечению жил, проводящих ток, и составом изоляционного материала. Параметры провода могут меняться в зависимости от цели применения.

Провод ШВВП – соединительный провод, у которого и изоляция, и оболочка изготовлены из пластиката поливинилхлорида. Это гибкий провод, состоящий из нескольких токопроводящих жил из меди. Количество медных тонких медных проводков и обуславливает гибкость провода в целом. Эти проводки скручиваются в более толстую жилу и обворачивают изоляцией. Оболочка кабеля и изолированные скрученные жилы обрабатываются тальком, что увеличивает гибкость и делает удобным для «расслоения».

Применяется провод ШВВП повсеместно:

ü Стационарная прокладка кабеля для освещения помещений и зданий

ü Применение в силовых электрических сетях

ü Применение в электрических установках промышленных станков и механизмов

ü Применение для работы бытовых электрических приборов – телевизоров, холодильников, стиральных машин, радиоэлектронной аппаратуры и др.

ü Применение в производстве шнуров – удлинителей.

Медные жилы (две или три, диметром от 0,2 до 4 кв. мм) внутри провода расположены параллельно друг к другу, и имеют разный цвет изоляции: синий и черный, сам кабель ШВВП белого цвета, и никогда не окрашивается в другие цвета. Изоляция жилы заземления окрашивается в желтый цвет, по всей длине которой проходит зеленая полоса. Изоляция жилы с «0 – й отметкой» всегда голубого цвета.

Производится по длине пятьдесят метров, транспортируется с заводов – изготовителей большими «бобинами», на которые наматывается больше двухсот метров кабеля. Для кабеля ШВВП применяют следующие обозначения:

  • ШВВП «у» — провод используют на территориях, для которых характерен умеренный климат
  • ШВВП «т» — провод используют на территориях, для которых характерен жаркий климат
  • ШВВП «ухл» — провод используют на территориях, для которых характерен умеренный холодный климат
  • ШВВП «пн» — провод применяют для выполнения работ по армированию неразборных конструкций

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

  • Эксплуатация кабеля возможна при температуре — от минус 25 до плюс 40 градусов
  • Во время эксплуатации максимальный нагрев жил – плюс семьдесят градусов
  • После нахождения в воде в течение часа (температура воды плюс 20 градусов) провод 15 минут выдерживает напряжение 2 000в. на 50 гц
  • Допустимое усилие растягивания – 9,8 н
  • Стойкость к заломам и изгибам во время подключения к оптимальному напряжению — до 60 000 раз
  • Во время эксплуатации выдерживает более 5 000 рабочих часов, во время стационарного бытового подключения – 12 000час.
  • Срок эксплуатации – десять лет
  • Допустимое значение тока – 20 ампер
  • Значение сопротивления во время постоянного тока – 7, 98 ом
  • Допустимое напряжение до 380 вольт

Рассмотрев технические параметры провода ШВВП, смело можно приобретать его для выполнения работ по подключению к электрическим сетям. Этот провод:

  • Выполняется из негорючих материалов и будет безопасен в эксплуатации, его можно укладывать в пластиковые кабельные «пеналы»
  • Предназначается для подключения к электросети разных приборов, которые потребляют разное напряжение (до 380в), что позволяет приводить в действие оборудование всех классов электробезопасности
  • Благодаря своей гибкости используется, как удлинитель напряжения, который находит свое применение в строительных и ремонтных работах, в административных и жилых помещениях
  • Соответствует нормам Госта и требованиям безопасности
  • Устойчив к воздействиям внешней среды и средних механических повреждений
  • Надежен в эксплуатации, безопасен для людей, безвреден для окружающей среды

Опасности использования

Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:

  1. Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.
  2. Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
  3. Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
  4. Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.

Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.

Иногда такие шнуры прокладывают в гофрированной трубе. Если нужно поменять провод, гофра уже заштукатурена, тогда ничего не поделаешь – придется использовать мягкий шнур, при этом желательно надеть наконечники либо залудить концы

Также очень важно выдержать нужное сечение. Но если гофротруба не спрятана, тогда лучше ШВВП не использовать. Как видим, производители постарались наполнить рынок различными видами кабелей

Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог

Как видим, производители постарались наполнить рынок различными видами кабелей. Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
