Область применения и технические характеристики провода ПВ-3

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Способы применения

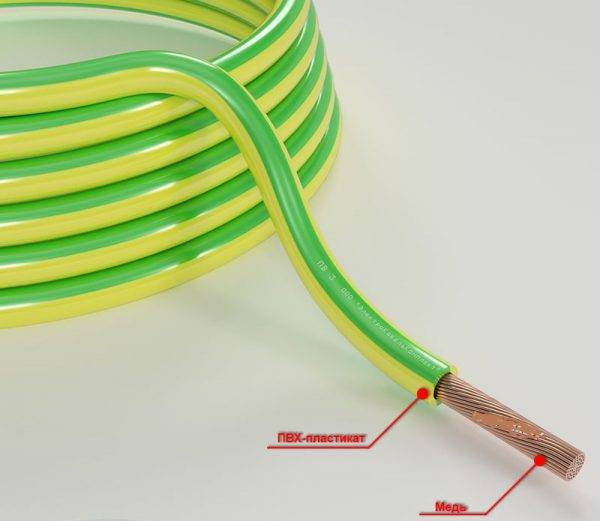

Это одножильный кабель с изоляционным материалом из ПВХ пластика, с отсутствующей оболочкой. Проводник являет собой отожженные прутики проволок из меди (минимум 7 штук) разной степени лужения. Его применяют в помещениях закрытого типа при стационарной укладке. Допустимо применение под крытым навесом при условии отсутствия прямого попадания солнечных лучей. Для ПУГВ неприемлемы также осадки. Закрытый способ его прокладки предусматривает возможность монтажа под штукатуркой, в кирпичной кладке или бетоне. Расшифровка аббревиатуры этого кабеля следующая:

П — обозначает провод,

У — обозначает, что провод установочный,

Г — обозначает, что провод гибкий,

В — обозначает, что изоляционный материал из ПВХ пластика.

Этот тип кабелей широко используется при обустройстве механизмов и станков, различной электроаппаратуры, силовых шкафов на обозначенное переменное напряжение до 450/750В с допустимой частотой до 400 Гц. Применимо использование с напряжением постоянного тока до 1000 В.

По своим конструктивным особенностям, техническим и эксплуатационным оценкам ПУГВ отвечает условиям международных стандартов. Обладая высоким уровнем гибкости, он укладывается в коробах, стальных трубах, лотках.

При одиночной укладке он препятствует горению. Период его эксплуатации — минимум 20 лет. Поэтому ГОСТ предъявляет к такой продукции довольно строгие требования по механическим, электрическим и конструкционным параметрам. Срок службы ПУГВ исчисляется со времени даты изготовления.

Размер сечения этого провода — от 0,5 до 95 мм2. Изоляционный материал плотно прилегает к проводнику. Снимается он без повреждений. Недопустимы трещины, инородные включения, вмятины, наплывы, пузыри на изоляции меняющие ее толщину.

Производители провода ПУГВ

Рынок кабельной продукции представлен довольно широким ассортиментом, но это не означает, что продукция имеет высокую гарантию качества. Многие компании не соблюдают ГОСТы. Можно выделить три основных предприятия, где производится качественный кабель, который зарекомендовал себя на этом рынке с положительной стороны:

Кавказкабель.

АО Кабельный завод «Кавказкабель» — входит в десятку крупнейших заводов России по производству кабелей. Это современное и высокомеханизированное предприятие, оснащенное передовым оборудованием. Завод производит около 800 различных наименований: кабели управления, контрольные, для погружных электронасосов, сигнально-блокировочные, телефонные для сельской и городской связи, кабели силовые с пластмассовой изоляцией, установочные и осветительные провода и т. д.

С ними сотрудничают такие компании как ОАО «Газпром», ОАО «РЖД» и много других крупнейших учреждений страны.

Энергокабель.

Кабельный завод АО «Завод «Энергокабель» расположен в г. Электроугли Московской области. Создан по проекту Всероссийской НИИ кабельной промышленности и института Министерства РФ по атомной энергии. Это мощное и современное предприятие, которое успешно конкурирует с лучшими производителями России и ближнего зарубежья. Завод использует современные технологии и оборудования многих известных зарубежных компаний и зарекомендовал себя как предприятие, выпускающую качественное оборудование по приемлемым ценам. Благодаря своим мощностям, компания всегда в срок выполняет заказы и может доставлять продукцию во все регионы России.

Камкабель.

«Камкабель» один из основных отечественных потребителей алюминия и меди. Темпы роста объёмов предприятия значительно превышают средние показатели других компаний. На протяжении последних лет «Камский кабель» занимает ведущую позицию по переработке меди и алюминия среди производителей кабельной продукции. «Камкабель» уверенно занимает лидирующую позицию среди других кабельных заводов России и стран СНГ по объему выпускаемой продукции. Мощная испытательная база и современное технологическое оборудование «Камкабель» обеспечивают производство надёжных и качественных кабелей с различными видами изоляции.

Провод ПуГВ применяется для решения разнообразных задач как на производстве, так и в быту. Он имеет хорошие электрические свойства, приемлемую цену и отличную гибкость.

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

МаркаКонструктивные особенности
ПуВМедный одножильный. Оболочки нет. Поливинилхлоридная изоляция. При электромонтажных работах для создания сети прокладывается в полых монтажных профилях (коробах, трубах и т.п.)
ПуГВГибкий, 1-ножильный, из меди. Без оболочки. Изолирующий материал – ПВХ. Используется в случаях, когда при прокладке необходима повышенная гибкость. ____________________________________________________________________________
ПуВВ1-но, 2-х, 3-хжильный, медный. Оболочка и изоляционное покрытие выполняются из поливинилхлорида. Монтируется в бетоне, кирпиче, штукатурке, а также, открытым способом по несущим поверхностям.
ПуГВВОдна гибкая жила из меди, материал оболочки и изоляции – поливинилхлоридный пластик. Применяется при монтаже электрической цепи в местах, где кабель должен легко сгибаться.

Конструкция

  • Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
  • Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
  • Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
  • Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

  • Минимально допустимая температура прокладки -15°С.
  • Допускается продолжительный нагрев не выше t=+70°С.
  • Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
  • Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
  • Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
  • Производственная длина >100 м.
  • Гарантия на эксплуатацию (с момента ввода) — 3 года.
  • Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал.  статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.


Расшифровка названия провода ПВ3

  • Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
  • Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
  • Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
  • Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.


Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.


Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

  • Меньше сечение провода;
  • Состав сплава проводов, уменьшенный процент меди;
  • Состав изоляционного слоя, он должен быть из негорючих материалов;
  • Толщина слоя изоляции бывает уменьшена до 20%.

Это связано с недобросовестным отношением многих производителей марки ПУНП, по началу, на него был очень большой спрос. По заявленным характеристикам изделие хорошее, но как показывает статистика, сейчас 80% продукции на рынке им не соответствует, испортили изделие в погоне за прибылью.

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

  1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
  2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
  3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС) 100%
Предельно допустимая tº нагрева жил при эксплуатации +70ºС
Минимальная tº прокладки кабеля без предварительного подогрева — 15ºС
Минимально допустимый радиус изгиба при прокладке: 5 диам. кабеля

10 диам. кабеля

Срок службы 15 лет
Гарантийный срок эксплуатации 2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса, кг/км
ПВ 1(ПуВ) ПВ 3 (ПуГВ) ПВ 4 ПВ 1(ПуВ) ПВ 3 (ПуГВ) ПВ 4
0,5 2,0 2,1 2,14 8,0 8,49 8,7
0,75 2,2 2,3 2,4 10,5 11,4 11,7
1,0 2,3 2,5 2,5 13,2 13,8 14,3
1,5 2,8 3,0 3,1 19,3 20,5 20,9
2,5 3,4 3,7 3,9 30,7 34,4 34,9
4,0 3,9 4,2 4,6 45,5 49,4 50,3
6,0 4,4 4,8 5,3 65,0 72,2 71,4
10,0 5,6 6,0 108 113
16,0 7,1 7,8 173 179
25,0 8,76 9,6 268 278
35,0 9,90 11,1 362 383
50,0 11,7 13,0 498 526
70,0 13,4 15,4 690 730
95,0 15,7 18,0 955 1005
Число жил, сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса, кг/км
ППВ
2х1,5 2,8х6,6 39,8
2х2,5 3,4х7,8 62,7
2х4,0 3,9х8,8 92,3
3х1,5 2,8х10,4 60,1
3х2,5 3,4х12,2 94,3
3х4,0 3,9х13,7 139
