Технические характеристики ПУГВ
У установочного провода подобного типа есть ряд важных характеристик:
- Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
- Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
- Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
- Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт.) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 70 | 210 | 15,5 | 0,277 |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.
- Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
- Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
- Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.
Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0
Состав
Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.
Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.
В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.
Цвет

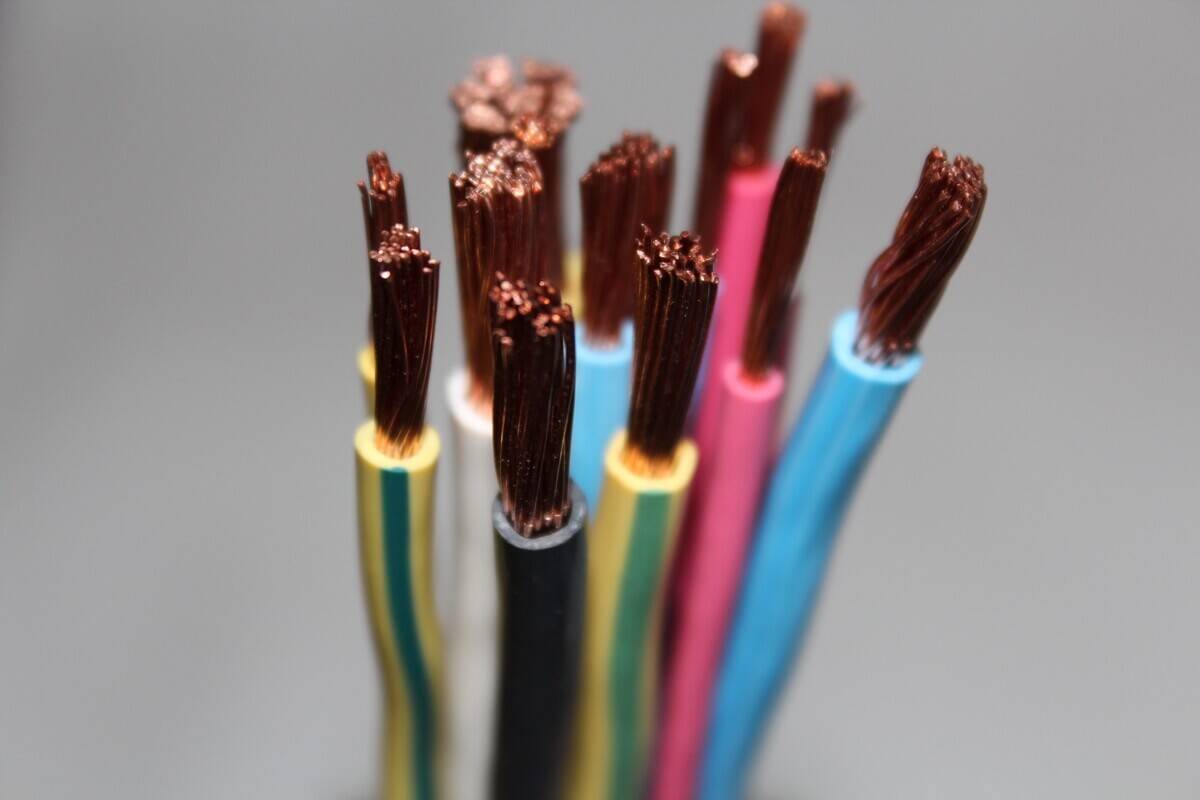

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий
Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов
Цвета оболочки
Где применяется провод ПУГВ (назначение)?
Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

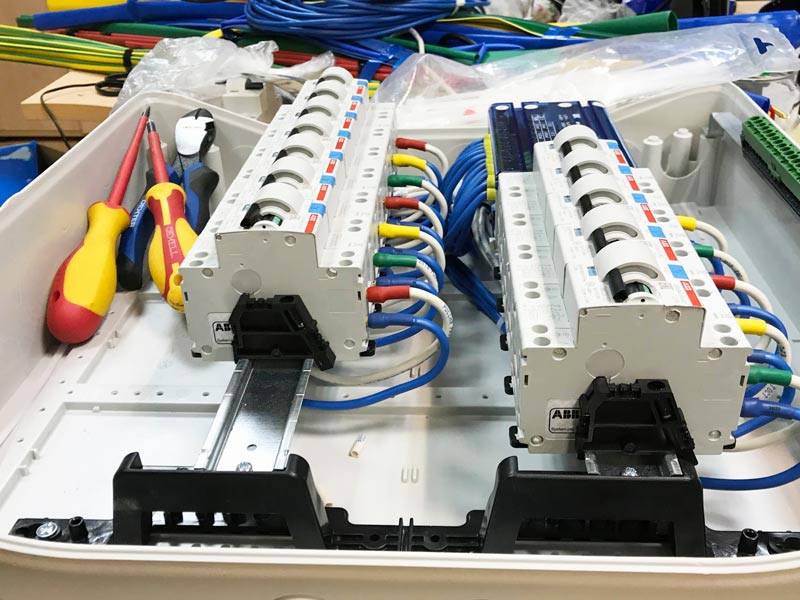

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.
Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.
Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.
Возможно использовать проводник и при нестационарном монтаже электрического оборудования.
Кабель и провод – в чём разница
Основное различие между кабелем и проводом – количество жил
В большинстве случаев обыватель не видит разницы между кабелями и проводами и, к тому же, может подразумевать под этим какие-то токопроводящие элементы, возможные в его понимании. С этим иногда приходится сталкиваться, когда клиент заказывает услугу электрической разводки и подключения к ЛЭП – приходится потратить время, чтобы убедить его в необходимости покупки того или иного материала.
Под проводом подразумевается только одна токопроводящая жила в изоляции или без неё. Кроме того, это может быть, как моножила, так и многожильный провод (плотное переплетение множества тонких жилок). Кабель, естественно, состоит из нескольких проводов, каждый из которых изолирован, а все вместе они упакованы в резиновую или в поливинилхлоридную оболочку.
Примечание. В некоторых старых домах до сих пор можно встретить гупера провод или гупер, как его называют электрики. Это медный многожильный провод в бесшовной резиновой изоляции, покрытой сверху плетёной тканью с пропиткой антипиреном, для наружной проводки. В настоящее время снят с производства – резина пересыхает и изоляция рассыпается.
Кабели и провода одножильные или многожильные – чему отдать предпочтение

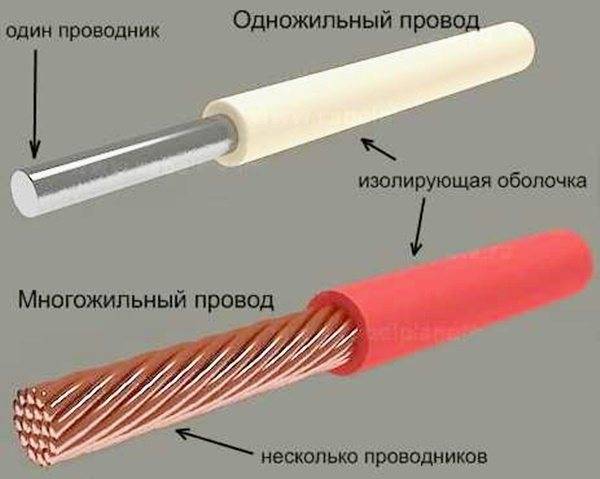

Одножильный (моно) и многожильный проводники
Современная промышленность производит электропроводки, как моно, так и многожильные и вам предстоит определиться с учётом определённых потребностей. Скажу сразу, что кабели с многожильными проводами лучше всего использовать для подключения электроприборов снаружи или удлинителей – они гибкие, так что запитанный агрегат можно перемещать с места на место, не опасаясь возникновения заломов. Одножильные проводки, как правило, укладывают в местах, где они не будут регулярно изгибаться, то есть, в жёстких и гофрированных кабель-каналах либо в штробах.
Такое разделение по месту назначения имеет довольно логичное основание с технической и технологической точки зрения. Дело в том, что виниловая изоляция очень плотно облегает одножильный проводник, но вот у многожильных, несмотря на все современные технологии производства, остаются полости, заполненные воздухом. Как вы понимаете, там присутствует кислород (O), который при взаимодействии с медью (Cu) образует окись CuO, что разрушает металл. Конечно, это процесс не быстрый и наиболее заметен на скрутках и клеммах.
Медь или алюминий – что выбрать
Скрутку из медной и алюминиевой жилы делать воспрещено
Те, кто успел пожить при СССР, будучи взрослыми, помнят, что все проводки для квартир и частных домов делали из алюминия, хотя застройщики официально использовали Al до 2001 года. Также об этом известно молодёжи, живущей в хрущёвках, сталинках и брежневках в наше время – если электропроводку не меняли, значит, там алюминий. И это вовсе не, потому что в стране не хватало меди, скорее наоборот, но алюминий дешевле и это ставилось во главу угла. Если учесть темпы строительства при Н. С. Хрущёва, то такая экономия была вполне оправданной – в многоэтажках того времени до сих пор живёт половина стран, входящих в состав Советского союза.

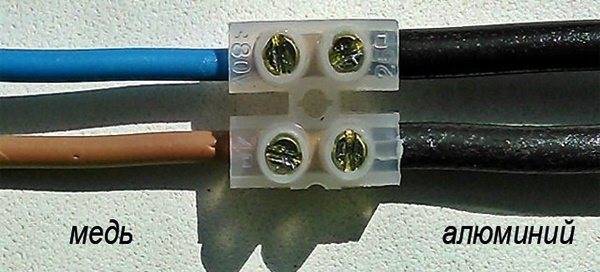

Медь с алюминием можно соединять только через колодки
Но на сегодняшний день реалии изменились и согласно ПУЭ пункт 7.1.34, предусмотрено исключительное применение меди, так что выбор очевиден, но… В некоторых ситуациях в старых домах приходится менять только часть проводки, следовательно, допускается использование алюминия. Но это вовсе необязательно, так как медь с алюминием можно соединять через колодки – окисления не будет.
Примечание. Если просто говорить о качестве материала, то у Cu срок эксплуатации гораздо больше, нежели у Al, так как последний со временем начинает крошиться, кроме того, паять алюминий достаточно сложно. Разница ещё в проводимой мощности – для Cu сечением 2,5 мм2 проводимость тока 25 A, а для Al сечением 2,5 мм только 19 А.
Где используется провод маркировки ПУНП
До упразднения такого документа, как Технические Условий № 16.К13-020-93, ПУНП кабели использовались практически везде, даже при монтаже бытовой проводки в квартире. Во время действия нормативного акта его применяли также в качестве главного входного провода в квартиру. Некоторые электрики и монтёры, не обладающие большим практическим опытом, до сих пор могут устанавливать его в жилом помещении.
Вариант прокладки кабеля никак не влияет на его работоспособность и надежность. Работает это и в обратном направлении: при использовании ПУНП в тех местах, где его монтаж не допускается, безопасность гарантировать нельзя. Это означает, что прокладка на улице или внутри дома, при открытом и закрытом вариантах, в трубе или в лотке, одинакова нецелесообразна. В холодное время года, в качестве временной проводки по улице, применение подобного кабеля также не рекомендуется.

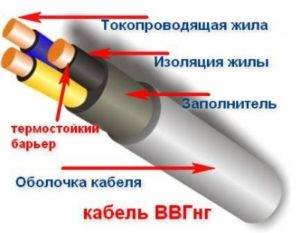

Силовой медный провод кабель ВВГнг 3×2.5
Важно! У многих образцов изоляционный материал не может работать при температурном режиме ниже 15 градусов по Цельсию, о чём нередко заявляют большинство производителей. Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению. Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг
Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП
Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП
Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению. Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП.

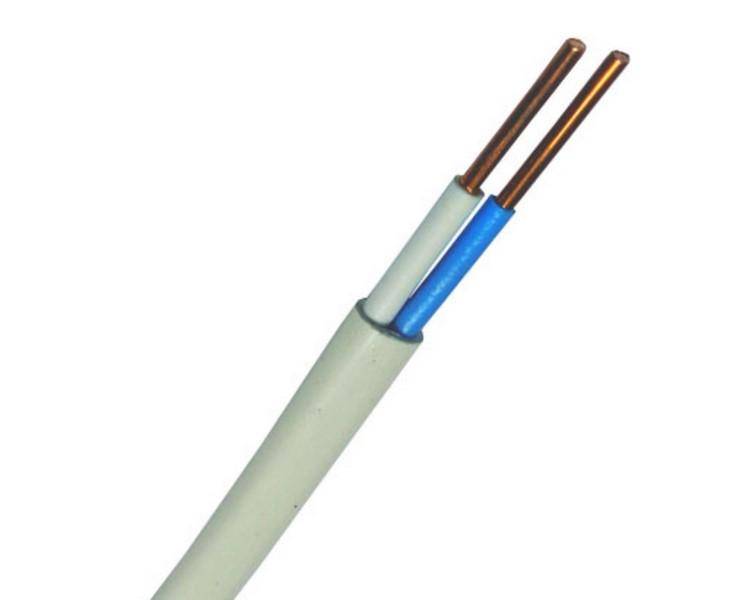

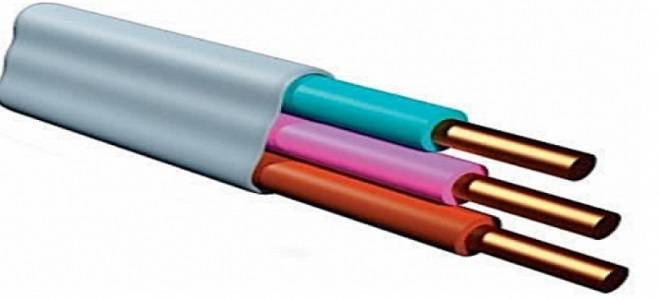

Кабель ВВГ-Пнг 3×2,5 мм может заменить провод ПУНП
Провод ПБППГ 2х2,5
- Провода для воздушных линий передач А, АС
- ← Назад Провода для воздушных линий передач А, АС
- Провод А
- Провод АС
- Кабель силовой с изоляцией из сшитого полиэтилена АПВБбШв, ПвПу2г, АПвПуг
- ← Назад Кабель силовой с изоляцией из сшитого полиэтилена АПВБбШв, ПвПу2г, АПвПуг
- АПВБбШв 1 кВ
- АПВБбШп 1 кВ
- АПВВнг(А)-LS
- АПвПуг
- ПвПу2г
- ПВБбШв(п)
- Кабель ВВГ, ВВГнг-ls, NYM медный с ПВХ изоляцией
- ← Назад Кабель ВВГ, ВВГнг-ls, NYM медный с ПВХ изоляцией
- ВВГ
- ВВГнг
- ВВГнг-LS
- ВВГнг-FRLS
- NYM
- Кабель ВБбшв, ВБбшвнг-ls бронированные с изоляцией ПВХ
- ← Назад Кабель ВБбшв, ВБбшвнг-ls бронированные с изоляцией ПВХ
- Вббшв
- ВБбШв 6 кВ
- ВБбШвнг
- ВБбШвнг-ls
- Кабель с изоляцией из полимерных композиций
- ← Назад Кабель с изоляцией из полимерных композиций
- ППГнг(А)-HF, ПвПнг(А)-FRHF, ПБПнг(А)-HF
- АСБ, ААБл, ААШв, АСБл (Кабель силовой с бумажной пропитанной изоляцией)
- ← Назад АСБ, ААБл, ААШв, АСБл (Кабель силовой с бумажной пропитанной изоляцией)
- АСБ 1 кВ (АСБл-1)
- АСБ 6 кВ
- АСБ 10 кВ
- АСБл-10
- АСБ2л 1 кВ
- АСБ2л 6 кВ
- АСБ2л 10 кВ
- ААБл 1 кВ
- ААБл 6 кВ
- ААБл-10
- ААБ2л 1 кв
- ААБ2Л 10 кВ
- ААШв 1 кВ
- ААШв 6 кВ
- ААШв 10 кВ
- ЦАСБЛ 10 кВ
- ЦААБл 10 кВ
- ЦААШв
- Медный СБ, СБГ (1кВ-10кВ)
- Кабель АВВГ, АВВГнг-LS, АВБбШв алюминиевый силовой с ПВХ изоляцией
- ← Назад Кабель АВВГ, АВВГнг-LS, АВБбШв алюминиевый силовой с ПВХ изоляцией
- АВБбШв
- АВВГ
- АВВГнг
- АВВГнг-LS
- СИП (Самонесущий изолированный провод)
- ← Назад СИП (Самонесущий изолированный провод)
- СИП-2
- СИП-3
- СИП-4
- СИП-5
- Арматура для СИП
- Провода установочные и автотракторные
- ← Назад Провода установочные и автотракторные
- ПуВ (ПВ-1)
- Провод ПуГВ (ПВ-3)
- ПуГП, ПуГНП, ПуГВнг(ls), ПуГВВ
- ПГВА, ПВАМ, провод МГ, ПЩ
- Кабель КГ-ХЛ, КГЭ, РПШ (Гибкий в резиновой изоляции)
- ← Назад Кабель КГ-ХЛ, КГЭ, РПШ (Гибкий в резиновой изоляции)
- Кабель КГ
- КГ-ХЛ
- РПШ
- ПВС, ШВВП (Провода бытовые и шнуры соединительные)
- ← Назад ПВС, ШВВП (Провода бытовые и шнуры соединительные)
- Провод ПВС
- ШВВП
- Контрольный кабель
- ← Назад Контрольный кабель
- КВВГ, КВВГнг-(LS,FRLS)
- КВВГЭ, КВВГЭнг-(LS,FRLS)
- КВБбШв, КВБбШвнг-(LS)
- КГВВ, КГВЭВ, КГВВнг(ls)
- АКВВГ
- Кабель специализированный
- ← Назад Кабель специализированный
- Термостойкий ПВКВ, ПГРО, РКГМ, ПВКФ, ПТЛ, ПАЛ
- Нефтепогружной КПБК, КПБП
- Судовой КНР(Э), КНРК, НРШМ
- Водопогружной ВПП, КВВ
- Авиационный БПВЛ(Э), БПДО
- Огнестойкие кабели для систем охранной и пожарной сигнализации
- ← Назад Огнестойкие кабели для систем охранной и пожарной сигнализации
- КПСнг(А)-FRLS
- КПСЭнг(А)-FRLS
- КПСнг(А)-FR HF
- КПСЭнг(А)-FR HF
- Кабели для систем охранной и пожарной сигнализации
- ← Назад Кабели для систем охранной и пожарной сигнализации
- КМВВ
- КМВВЭ
- КМВВнг-LS
- КМВЭВнг-LS
- КПСВВ
- КПСВЭВ
- КПСВВнг(А)-LS
- КПСВЭВнг(А)-LS
- Кабели связи и сигнализации
- ← Назад Кабели связи и сигнализации
- КСПВ
- КСПЭВ
- КСВВ
- КСВВЭ
- КСВВнг-LS
- КСВЭВнг-LS
- Полевой провод П-274, П-296
- Волоконно-оптический кабель
- ← Назад Волоконно-оптический кабель
- Кабели ОКГ,ОКЛ,ОКБ,ОКТ ОКК,ОКС для магистральных сетей связи
- Коаксиальный радиочастотный кабель РК и RG
- ← Назад Коаксиальный радиочастотный кабель РК и RG
- РК 75
- РК 50
- RG
- SAT 703
- Кабели для промышленного интерфейса RS-485
- ← Назад Кабели для промышленного интерфейса RS-485
- Кабели КИПЭВ, КИПвЭВ, КИПЭП, КИС-п(пк)
- Телефонный кабель
- ← Назад Телефонный кабель
- ТРП, ТРВ, ПТПЖ, ПРППМ
- ПКСВ
- ТППэп
- Кабель Ethernet (Витая пара)
- ← Назад Кабель Ethernet (Витая пара)
- Кабель UTP
- Кабель FTP
- Провод монтажный
- ← Назад Провод монтажный
- Герда КВКнг, КВнг-(ls), КПнг
- МКЭШв(нг), МКЭКШв(нг)
- МГТФ(Э), МГШВ(Э)
- МС, МСЭ, НВЭ, НВМ, МПОЭ
- Провода эмалированные ПЭВ, ПЭТВ, ПЭЛ
- КММ кабель микрофонный
- Кабель для видеонаблюдения КВК
- ← Назад Кабель для видеонаблюдения КВК
- КВК-2П
- КВК-2В
- Греющий кабель
- ← Назад Греющий кабель
- ПНСВ (для прогрева бетона)
- Саморегулирующийся греющий кабель
- Кабельные муфты и наконечники
- ← Назад Кабельные муфты и наконечники
- Концевые муфты (КВТп, ПКТп)
- Соединительные муфты (ПСТ, СТп)
Промышленность производит большое количество различной кабельной продукции. Одной из которых является провод ПУНП. В статье расскажем про его назначение, виды и основные технические характеристики.
Внешний вид ПУНП с двумя жилами
Аналоги, которыми можно заменить ПУНП
Если вышеприведенные аргументы подвигли вас к выбору более дорогостоящей, но соответствующей заявленным параметрам марки кабельно-проводниковой продукции взамен ПУНП, обратите внимание на такие аналоги, представленные на отечественном рынке:
- кабель ВВГ – имеет достаточно богатое разнообразие в исполнении, марка представлена круглыми и плоскими моделями с различным числом жил, сечением, огнеупорностью и прочими функциями. Соответствует куда более жестким требованиям при изготовлении.
- кабель NYM – характеризуется тремя слоями изоляции – вокруг токоведущих элементов, наружной оболочки и мелонаполненной резиной между ними, каждый из которых отличается защитными параметрами. Существенным преимуществом является его соответствие европейским стандартам.
- провод ПВС – токоведущая жила у этой марки имеет многопроволочную структуру, а изоляция изготавливается из двух слоев поливинилхлорида.
Можно ли использовать его в работе
Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС
Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности
Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.
Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.
Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.
Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.
Где используется провод маркировки ПУНП
До упразднения такого документа, как Технические Условий № 16.К13-020-93, ПУНП кабели использовались практически везде, даже при монтаже бытовой проводки в квартире. Во время действия нормативного акта его применяли также в качестве главного входного провода в квартиру. Некоторые электрики и монтёры, не обладающие большим практическим опытом, до сих пор могут устанавливать его в жилом помещении.
Вариант прокладки кабеля никак не влияет на его работоспособность и надежность. Работает это и в обратном направлении: при использовании ПУНП в тех местах, где его монтаж не допускается, безопасность гарантировать нельзя. Это означает, что прокладка на улице или внутри дома, при открытом и закрытом вариантах, в трубе или в лотке, одинакова нецелесообразна. В холодное время года, в качестве временной проводки по улице, применение подобного кабеля также не рекомендуется.
Силовой медный провод кабель ВВГнг 3×2.5
Важно! У многих образцов изоляционный материал не может работать при температурном режиме ниже 15 градусов по Цельсию, о чём нередко заявляют большинство производителей. Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению. Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг
Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП
Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП
Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению. Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП.
Кабель ВВГ-Пнг 3×2,5 мм может заменить провод ПУНП
Способы проверки
Перед выбором нужного образца ПУНП обязательно проверяется на соответствие заявленным в паспорте параметрам. Для этого потребуется проделать следующие операции
- Измерить сечение его жил и толщину изоляции.
- Определить сопротивление медных проводников.
- Проверить его на механическую прочность.
Для проверки первого из этих параметров нужен штангенциркуль, а для измерения сопротивления потребуется электроизмерительный прибор – мультиметр, включенный в режим «Омы». Для тестирования берется отрезок кабеля длиной в один метр, а затем тестером измеряется его сопротивление в Омах. Оно не должно быть более норматива, указанного в таблицах для образцов кабельной продукции. Чтобы протестировать его на прочность в домашних условиях, нужно потянуть тестируемый кусок за концы и проверить затем, насколько растянется его изоляция и не оборвана ли одна из жил.
Провод ШВВП: технические характеристики, расшифровка, конструкция, применение
Провод ПВС – расшифровка, характеристики и область применения
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Провод ШВВП
Провод ПВ-3: технические характеристики, сечения, применение
Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)
Особенности и преимущества
Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.
Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.
При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.
Конструктивные особенности
При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.
Подробнее о конструкции провода ПуГВ:

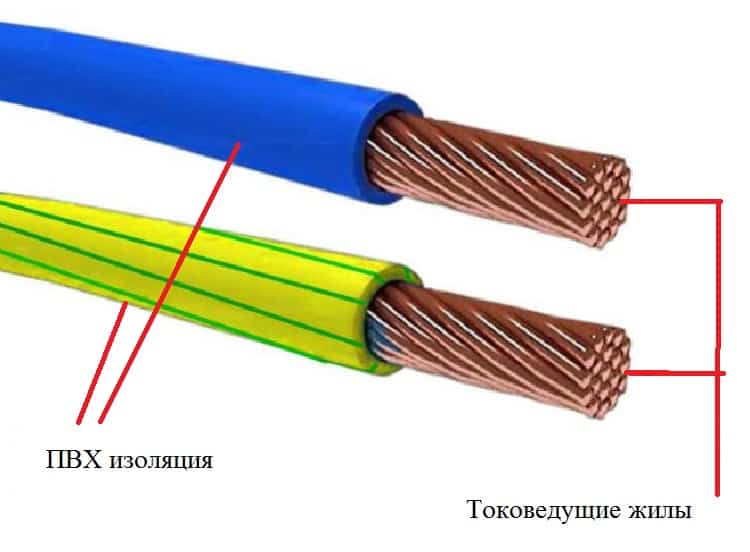

- Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
- Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
- Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
- Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
- Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
- Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
- В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.
В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:
Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета
Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая
Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.
Применение провода ПУГВ
Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.
Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.
