Как выбрать систему отопления цеха: основные виды и характеристики

Особенности промышленного отопления

• Во-первых, чаще всего речь идет о работах на энергоемких Объектах достаточно большой площади, и к системам обогрева (как и ко всем остальным вспомогательным) системам существует требование максимально возможного энергосбережения. Именно этот фактор ставится во главу угла
• Кроме того, нередко в обогреваемых помещениях бывают нестандартные условия по температуре, влажности, запыленности. Поэтому используемое тепловое оборудование и материалы должны быть устойчивыми к подобным неблагоприятным воздействиям
• На ряде Объектов могут применяться легковоспламеняющиеся и взрывчатые вещества, и, исходя из этого, установленная система должна соответствовать жестким требованиям взрыво- и пожарной безопасности
• Еще одним важным отличием  рассматриваемых систем является,  как правило, их большая суммарная мощность. Она может достигать сотен мегаватт. Поэтому котлы, использующиеся для обогрева домов, часто не подходят для рассматриваемых масштабов. Использование каскадов из бытовых котлов становится просто экономически нецелесообразным
• Кроме того, отопление промышленных зданий часто проектируется и монтируется в едином комплексе с климатическими системами. Это дает возможность реализовать отопление производственных помещений с большими площадями и при этом экономить ресурсы и занимаемое магистралями пространство. Прежде всего, такой способ используется при организации воздушного отопления
• Следующая особенность, которой обладает промышленное отопление здания – его «нешаблонность». Существуют определенные типовые решения, на основании которых выполняется отопление загородного дома. Данные решения можно применять с небольшими нюансами практически везде и всегда. Технические же решения для масштабных Объектов гораздо более разнообразны. Инженерное искусство в этом сегменте, заключается в подборе оптимального технического решения. Перед началом проектной стадии, важнейшим этапом будет являться грамотное составление Технического Задания. А когда будет происходить установка отопления промышленных Объектов, Техническое Задание, составленное квалифицированными проектировщиками и инженерами, поможет оптимизировать процесс монтажных работ. Проектировщики осуществляют различные инженерные расчеты. Исходя из индивидуально подобранного инженерного решения, определяется наиболее эффективный способ обогрева рассматриваемого Объекта
• Зачастую, если речь идет о производстве, то на Объекте расположено технологическое оборудование – станки, конвейеры, производственные линии. Также, возможно, люди, на нем работающие. Это необходимо учесть
• Как правило, необходимо равномерное распределение тепла, если проект не предполагает создание зон с особым режимом температуры. Кстати, наличие таких зон — тоже особенность, которую необходимо учесть, организуя отопление промышленных зданий
• Как уже было сказано, традиционный для  обогрева жилого фонда (в частности, коттеджей) способ с помощью бытового котла и радиаторов в рассматриваемых условиях, как правило, неэффективен. По этой причине промышленные системы отопления строятся по другим принципам. В последнее время это чаще всего автономные системы масштаба Объекта, а иногда и отдельных его частей. Управление автономным обогревом осуществлять проще, чем централизованным (через ТЭЦ) из-за возможности контролировать и регулировать потребление топливных ресурсов
• Есть свои особенности и на этапе эксплуатации. В жилом секторе зачастую уровень сервиса системы обогрева иногда бывает недостаточно профессиональным. Если же произведена установка отопления в здании производственного назначения, то, как правило, можно быть уверенным в том, что техническое сервисное обслуживание будет осуществляться квалифицированной командой (чаще всего, это служба главного энергетика или аналогичное по функциям штатное подразделение предприятия). С одной стороны, это несколько облегчает ответственность монтажной организации. Скорее всего, никто не будет после сдачи объекта в эксплуатацию обращаться «по мелочам». С другой же стороны, возрастают требования к составу и уровню написания исполнительной документации. Сотрудники службы эксплуатации, будучи профессионалами, хорошо знают, что именно она должна в себя включать и как составляться. В обязательном порядке должны быть предоставлены все необходимые лицензии, сертификаты, допуски, паспорта на оборудования, акты выполненных работ. Только после этого система будет принята в эксплуатацию

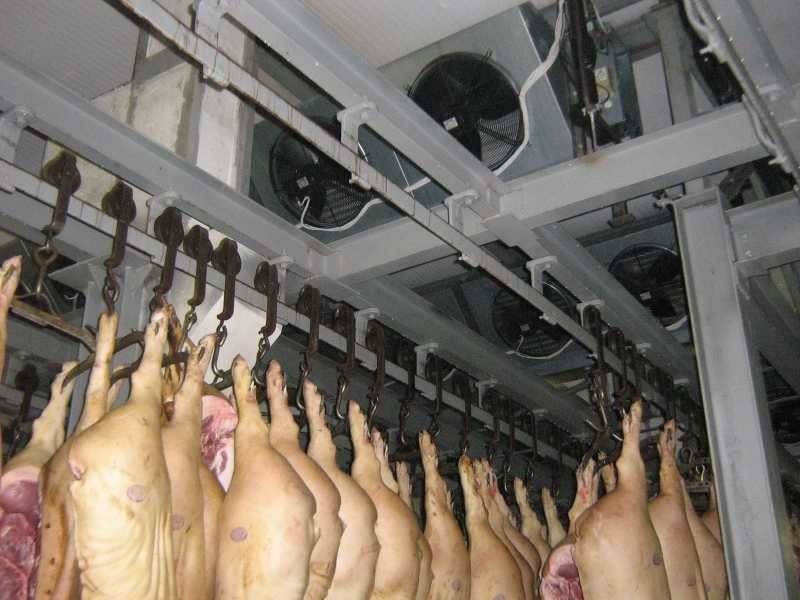

Вентилирование мясной промышленности

Примеры расчета вентсистемы основываются на специфике функционирования различных отделений:

• сырьевое, машинное, шприцовочное, отделение полуфабрикатов: общая принудительная вытяжка из верхнего яруса, там же находится приток свежего воздуха, подаваемый вниз равномерно по всему помещению;
• вентиляция колбасного цеха (твердокопченые колбасы, свинокопчености), термических, субпродуктовых отделений: общая механическая с дополнительной местной, летом приток в верхнюю зону естественный (зимой – с механическим побуждением);
• пельменный отсек: применяются локальные вытяжки, приточные установки в верхней зоне подают поток равномерно, скорость движения небольшая;
• дымогенераторные зоны: общее вытяжное вентилирование из верхнего яруса, приток подается непосредственно в рабочую область механическим способом зимой и в межсезонье, естественная подача – летом.

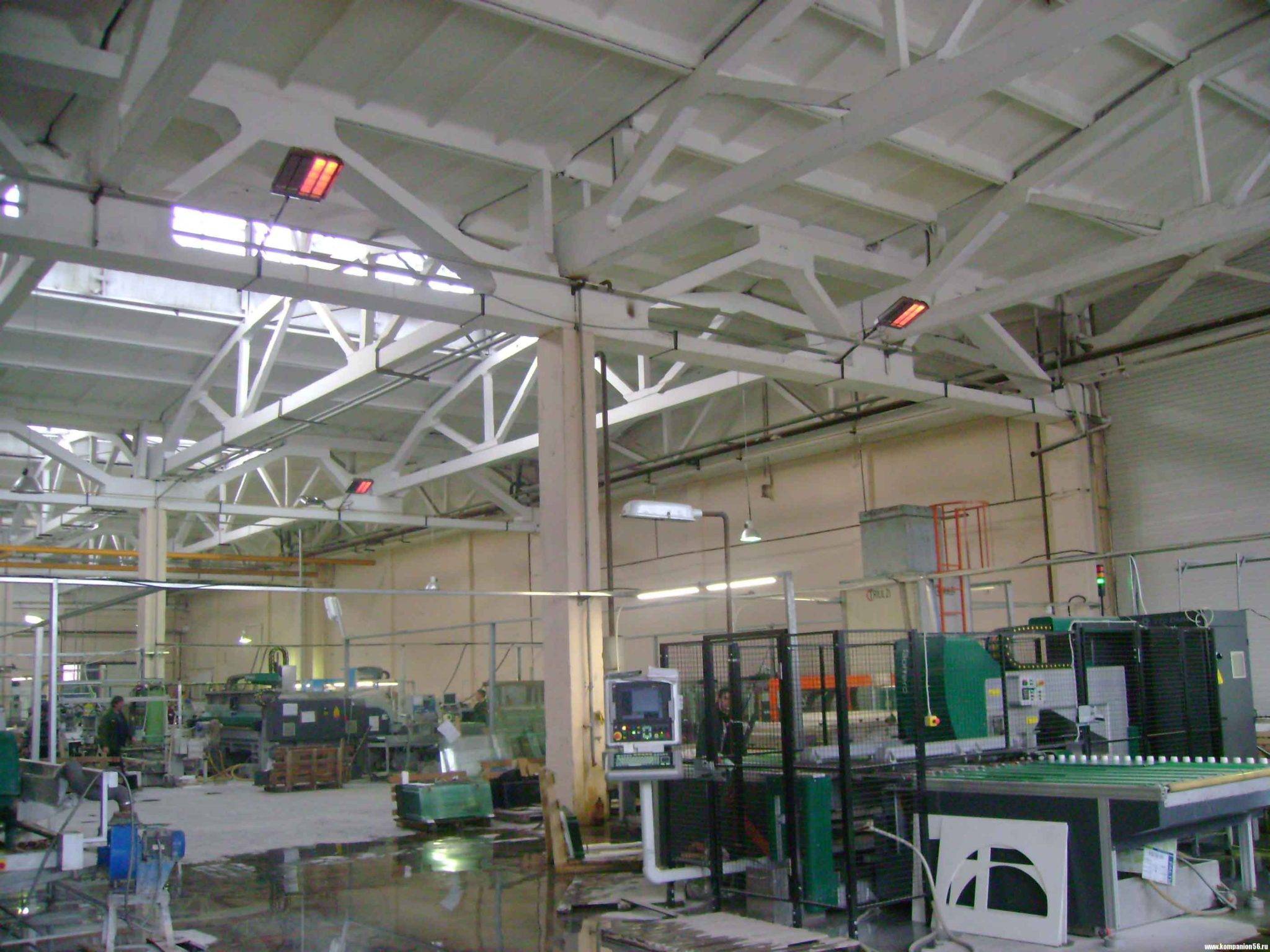

Работа инфракрасных обогревателейcolor

Работа инфракрасных обогревателей – порядок функционирования тепловыделяющих приборов преобразующих потребляемую энергию в тепло, которое передаётся объектам посредством инфракрасного излучения.color>

Принцип работыcolor>

Принципы работы инфракрасных обогревателей существенно отличается от любых других видов нагревательных приборов. Его функционирование связано с образованием тепловой энергии в широком спектре инфракрасного излучения. Причём максимальное значение интенсивности излучения в этом спектре приходится на длину волны пропорциональной температуре нагрева излучающего тела. Тепловая энергия доставляется на необходимое место электромагнитными волнами со скоростью порядка 300000 км./сек.
В этом отношении инфракрасный обогрев отличается от других видов тем что доставка инфракрасного тепла
происходит практически сразу после включения обогревателя. И, наоборот, действие тепловых лучей прекращается при выключении. Отсутствует принципиальное различие: включать или выключать источник света или источник тепла в помещении.

Работа инфракрасных обогревателей основана на том, что инфракрасное излучение осуществляет нагрев в первую очередь предметов, которые находятся на его пути. Воздух напрямую практически не получает тепла от инфракрасного луча, он его пропускает через себя. Предметы, постепенно нагреваясь путём конвекции, передают тепло воздуху. При данном способе обогрева предметы, находящиеся в зоне функционирования инфракрасного излучения будут всегда на 2 — 3°С теплее, чем воздух.
Действие инфракрасных обогревателей заключается в том, что тепловая энергия, вырабатываемая ими, на 90% расходуется для обогрева объектов и только 10% напрямую поглощается воздушной массой, поэтому они имеют высокий КПД. Все другие виды обогревателей основную часть потреблённой энергии расходуют на обогрев воздуха и только от него нагреваются все остальные объекты. В силу того что инфракрасный луч почти не поглощается воздухом и не уменьшает содержание кислорода в нём создаются комфортные условия для пребывания человека. При этом у него не возникают такие ощущения как недостаток кислорода, головная боль, общее недомогание и усталость, присущие для пребывания в помещении, отапливаемом конвекционными обогревателями.

Особенности примененияcolor>

Данный вид обогревателей широко применяется при создании локальных зон
обогрева рабочих мест на промышленных предприятиях и является единственным способом позволяющим обогреть человека в помещениях с большими потолками и тепловыми потерями.
Применение инфракрасных обогревателей позволяет создавать локальную зону обогрева с диаметром пятна приблизительно равным (2 * h) то есть составляющим две высоты подвески излучателя. При этом площадь теплоотдачи получается значительно больше, чем у обычных обогревателей, а значит и сокращается время обогрева. Сокращение времени работы обогревателя ведёт к экономии электроэнергии. Поэтому инфракрасные обогреватели на сегодняшний день являются наиболее эффективными электронагревательными приборами позволяющими экономить электроэнергию порядка 50% от расчётной мощности.
Они нашли широкое применение при обогреве дома, дачи, гаража, производственных помещений и т.д.

Водяное отопление жилых и промышленных зданий

Водяное отопление представляет собой привычное нам радиаторное отопление. Схем отопления зданий – множество. Каждое здание и сооружение имеет свои индивидуальные особенности, поэтому “шаблона” для монтажа отопления зданий не существует

Особое внимание стоит обратить на расчет и подбор оборудования для монтажа. При расчете водяных систем отопления зданий основной акцент необходимо делать на теплотехническом и гидравлическом расчетах. При монтаже особое внимание стоит уделять качеству прокладки теплотрасс и трубопроводов, т.к

это позволит избежать в дальнейшей эксплуатации протечки и незапланированные ремонтные работы. Распространен этот тип отопления больше в жилых зданиях, административных, офисных центрах

При монтаже особое внимание стоит уделять качеству прокладки теплотрасс и трубопроводов, т.к. это позволит избежать в дальнейшей эксплуатации протечки и незапланированные ремонтные работы

Распространен этот тип отопления больше в жилых зданиях, административных, офисных центрах.

Виды систем отопления по источнику энергии

В качестве источника энергии может использоваться газ, электричество или твердое/жидкое топливо.

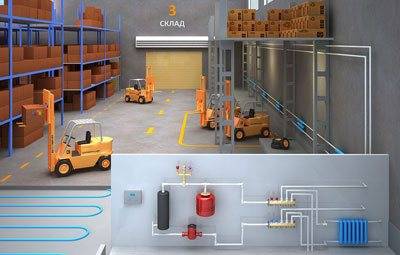

Газовое отопление склада

В газовых системах отопления в качестве источника тепла используют газовые воздухонагреватели или котлы. Это довольно простой и экономичный способ обогрева, особенно при наличии центральной газовой магистрали. Специальное оборудование тоже стоит недорого, но устройство такого отопления требует согласований с надзорными органами и составления грамотного проекта разводки. Каждый газовый котел должен иметь свою питающую трубу и отдельный дымоход.

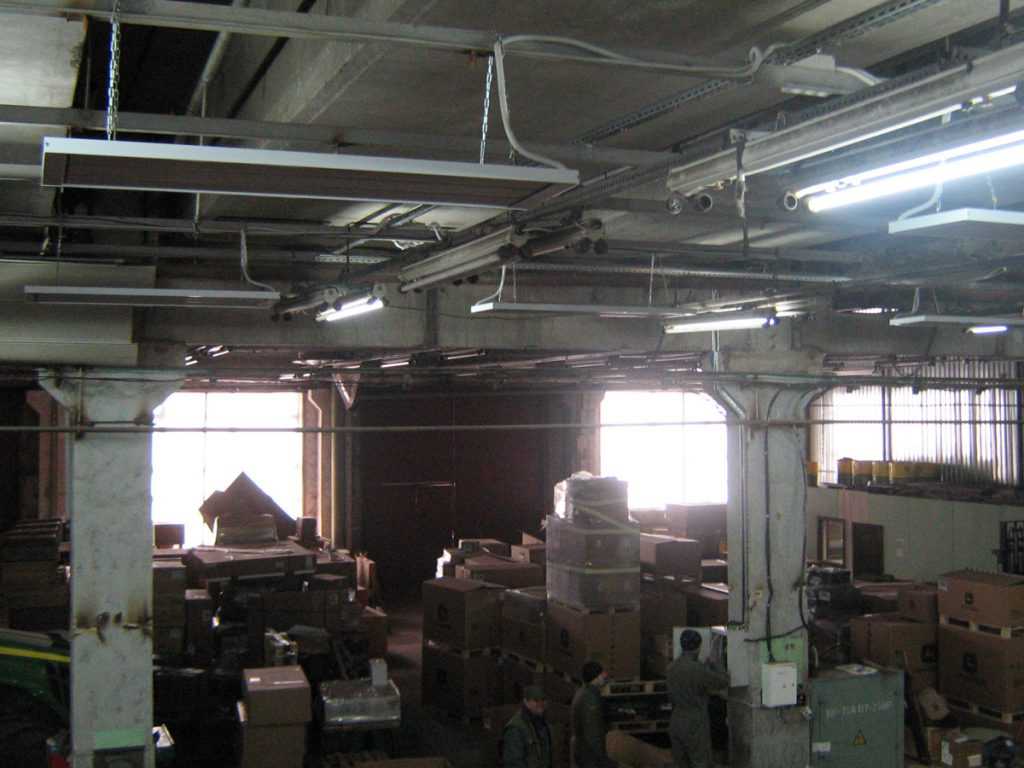

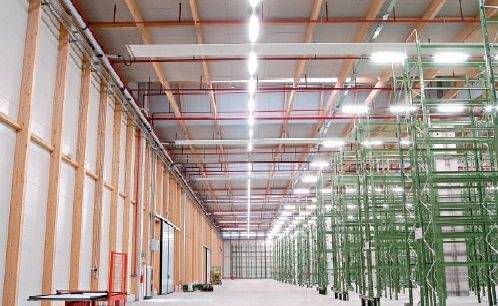

Отопление склада электричеством

Здесь речь не пойдет об использовании электрических котлов. Ввиду высокой стоимости электроэнергии установка такого оборудования экономически не всегда бывает выгодна. Эксплуатация электрокотлов очень дорого обойдется владельцам больших складских площадей.

Относительно новый метод создания комфортных условий для сотрудников склада – монтаж инфракрасных тепловых излучателей. Специальные панели монтируют на потолке, непосредственно над рабочим местом. Происходит локальный нагрев людей, пола, предметов обстановки. Воздух при этом не нагревается и не циркулирует. Основные преимущества инфракрасных излучателей:

• компактное размещение на потолке;
• малый вес;
• простой монтаж.

Такой способ отопления подходит для складов любого назначения и любой площади. Инфракрасные панели при постоянном использовании потребляют немало электричества, но это почти вдвое меньше, чем содержание электрокотлов.

Установка излучателей оправдана в случаях, когда устроить водяное, паровое или воздушное отопление не представляется возможным, например, при отсутствии топлива. Выбор инфракрасного оборудования зависит от группы пожароопасности помещения

Виды отопительных систем, разрешенных на промышленных предприятиях

Склады, цеха и прочие производственные здания зачастую обладают просто гигантскими размерами. Обустроить подходящий микроклимат в таких помещениях достаточно сложно. Это связано с тем, что тепловые установки должны находиться не только во внутреннем пространстве здания, но и снаружи для максимальной эффективности. Компании, занимающиеся отопительными системами, предлагают для установки различные законодательно разрешенные разновидности.

Паровое отопление

Водяной пар – один из наиболее распространенных теплоносителей. Обогрев производственных помещений с его помощью обладает как преимуществами, так и отрицательными свойствами. Из положительных характеристик можно отметить:

• большая температура пара, которая может достигать 100ᵒС и выше;
• из-за высокой температуры при подаче пара на системы отопления промышленных зданий помещения очень быстро нагреваются до нужного уровня, а при выключении оборудования – легко остывают;
• обустройство складов или цехов паровыми агрегатами обойдется сравнительно недорого, поскольку трубопроводы и само оборудование не будут обладать большими габаритами;
• имеется возможность прогреть здание любой высоты: этажность не играет роли.

Из негативных факторов паровой системы выделяют:

• невозможность установки необходимого уровня подачи пара (оборудование практически всегда работает на максимально возможных ресурсах);
• сильный шум при работе;
• высокая степень износа трубопроводов, из-за чего в скором времени потребуется замена системы отопления.

Из-за низких затрат на пар в зимний период этот вид отопления применяется многими предприятиями.

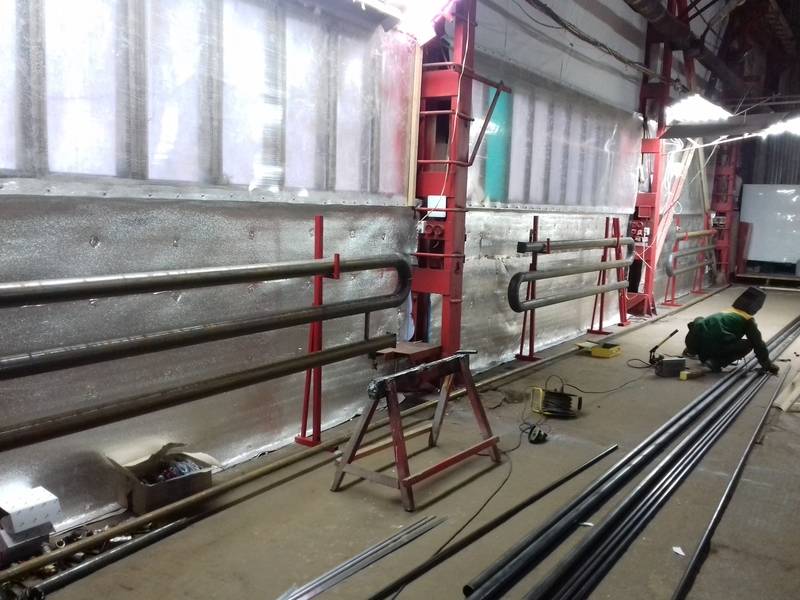

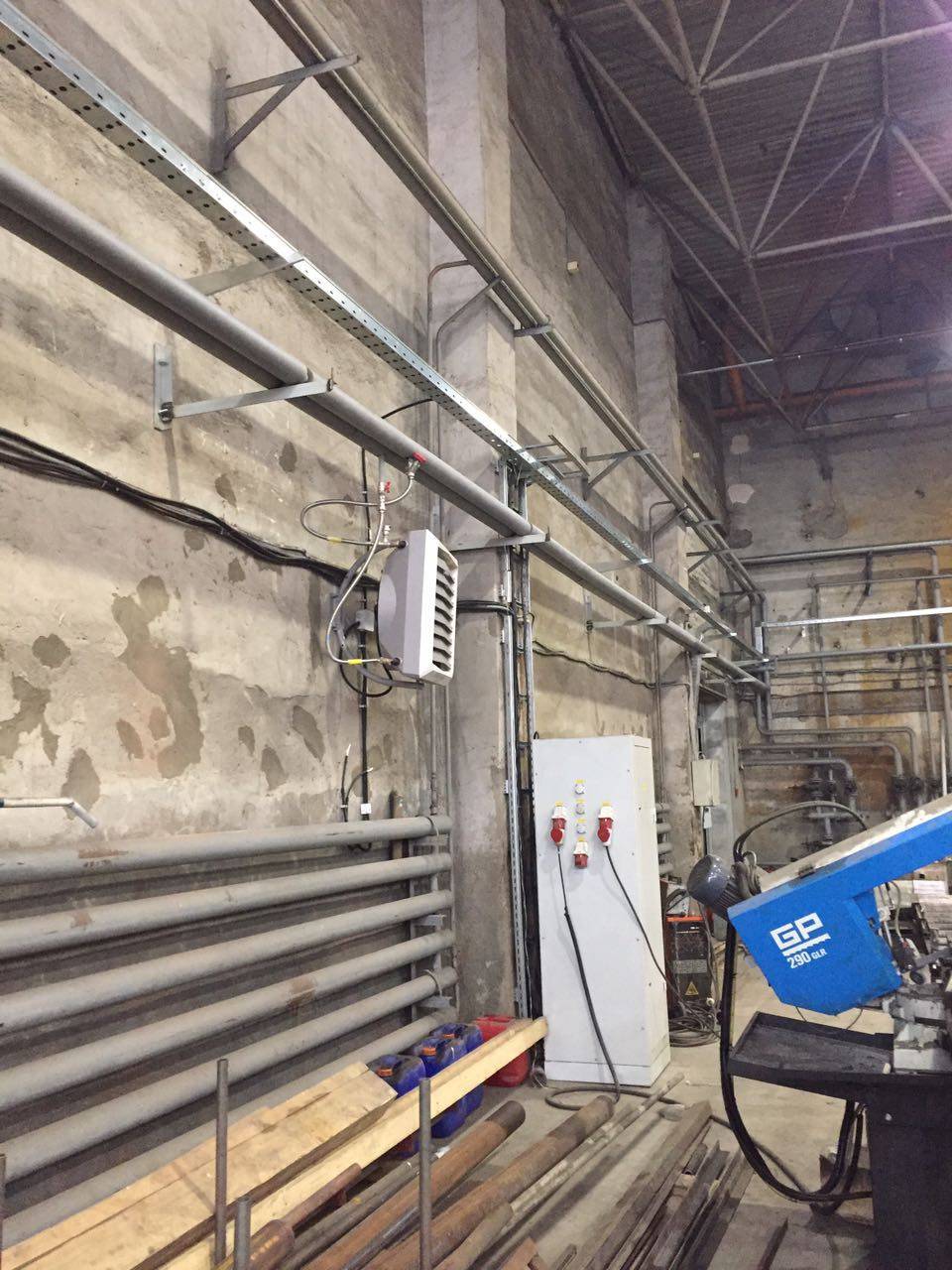

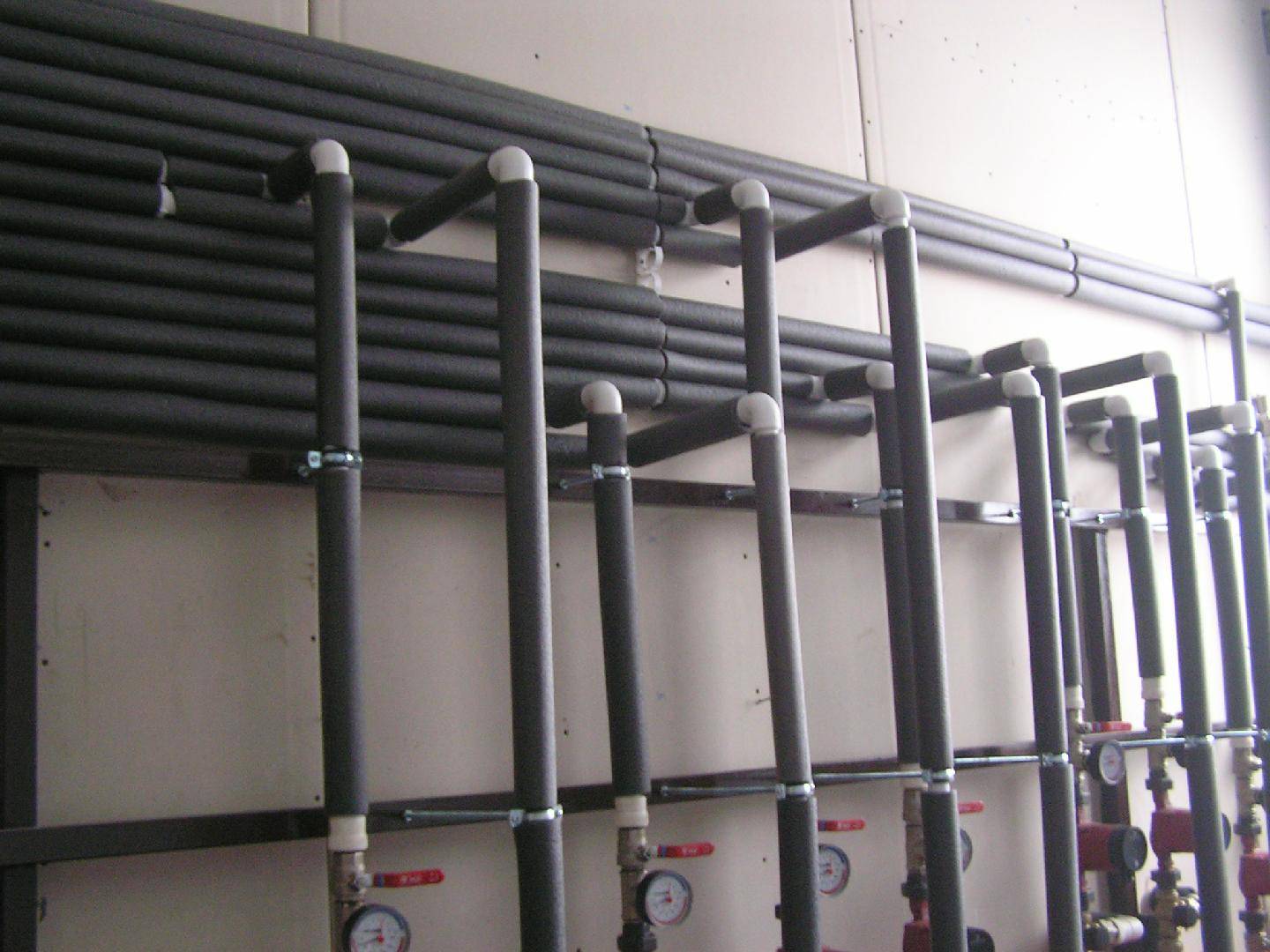

Водяное отопление

Для прогрева зданий при помощи воды на производстве обычно строится отельная котельная с оборудованием необходимой мощности. Существуют котлы различной конструкции, и они могут работать как на электричестве, так и на топливе (каменный уголь, газ).

Тепловые сети, стоящие снаружи, подают горячую жидкость под высоким давлением на локальные пункты. На них уже вода при помощи регуляторов доводится до нужной температуры. Отрегулировав тепловые значения жидкости, она поступает через металлопластиковые, стальные или полипропиленовые трубы до регистров или радиаторов.

Когда работа цеха приостановлена, водяная система отопления работает в режиме энергосбережения, прогревая помещение до 10ᵒС (если особенности производства не требуют более высокой температуры).

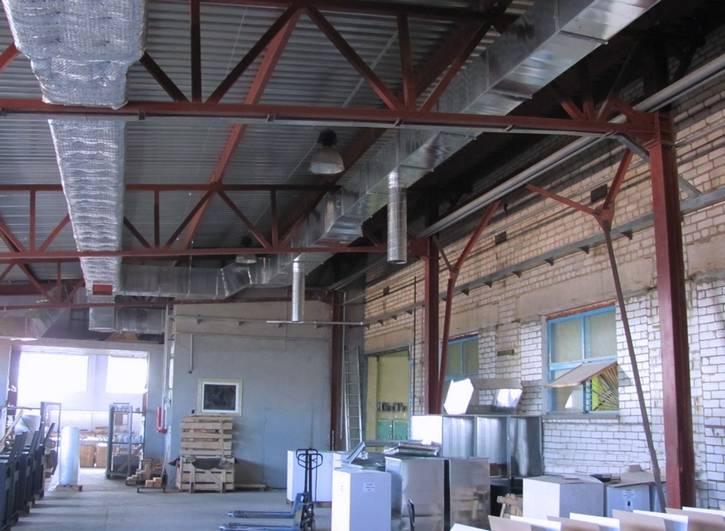

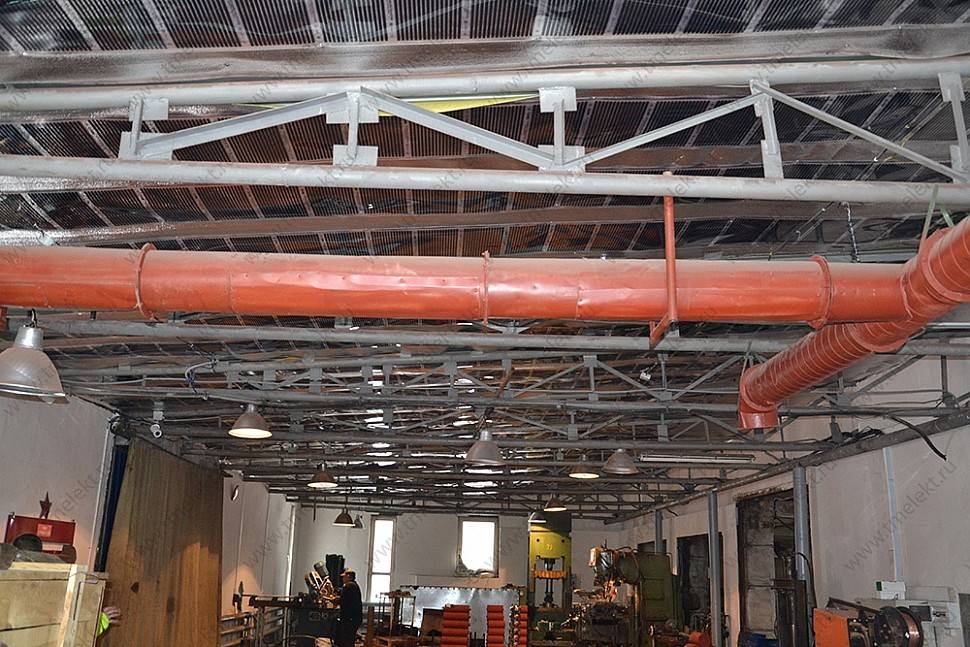

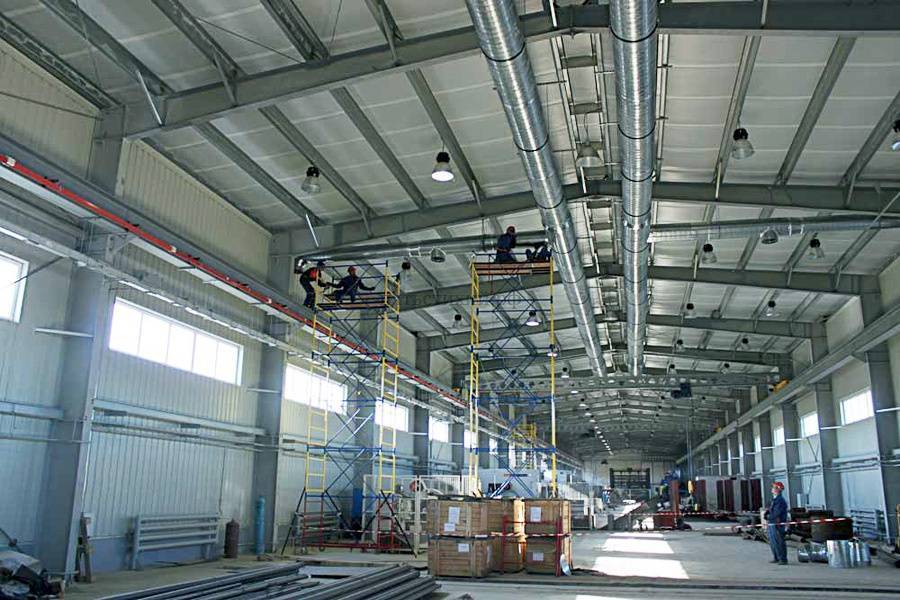

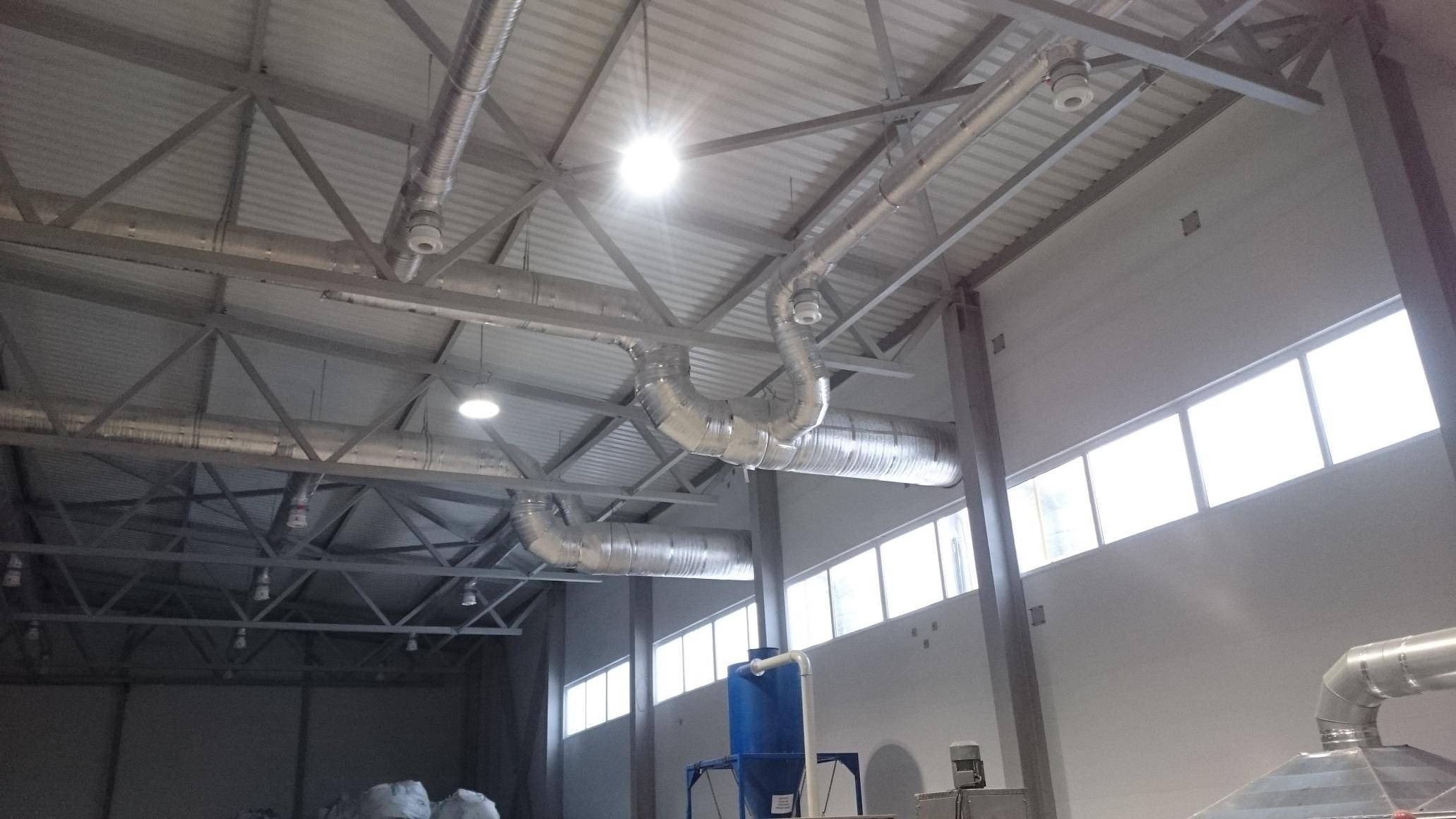

Воздушное отопление

Система воздушного отопления оборудуется на местах или централизованно. Это самый пожаробезопасный и экологичный вариант обогрева, поскольку:

1. Происходит постоянная циркуляция воздушных масс и их очищение.
2. Воздух внутри здания имеет стабильную и равномерную температуру на всей площади.
3. Благодаря очищению фильтрами рабочие в цехах дышат безвредным воздухом.

Однако, если во время производства в воздух выделяются токсичные вещества, то владельцу завода придется предусмотреть и систему их утилизации.

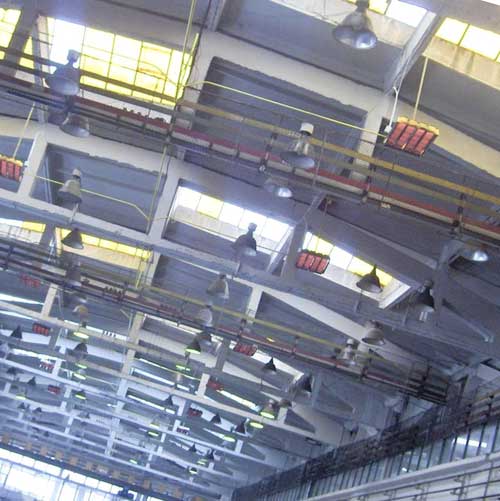

Лучистое отопление

Работающие на газе или электричестве, инфракрасные обогреватели подходят для установления нормального микроклимата на складах, строительных или сельскохозяйственных объектах (фермах, теплицах). Этот вариант еще относительно нов и мало где опробован, но он уже зарекомендовал себя как безвредная и экономичная система. Сами обогреватели маленькие, подвешиваются на потолок и выделяют тепло повсеместно.

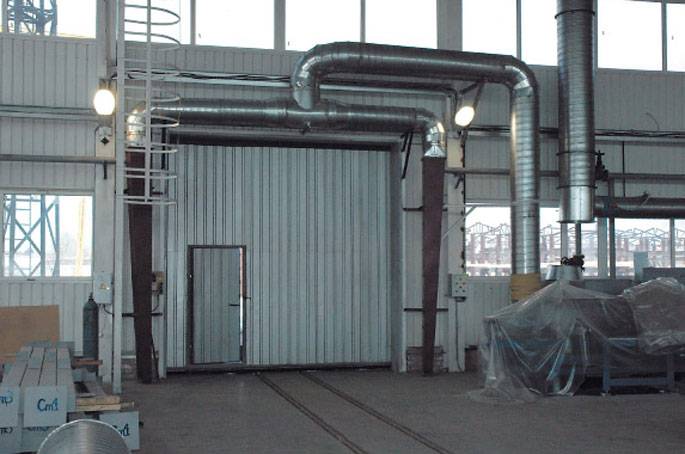

Воздушные нагревательные системы

Подобное отопление можно сделать как местным, так и централизованным; а отличают его следующие особенности:

• воздушные массы постоянно находятся в движении;
• воздух регулярно меняется и очищается;
• более равномерно распределяется по помещениям и температура;
• безвредно для человека.

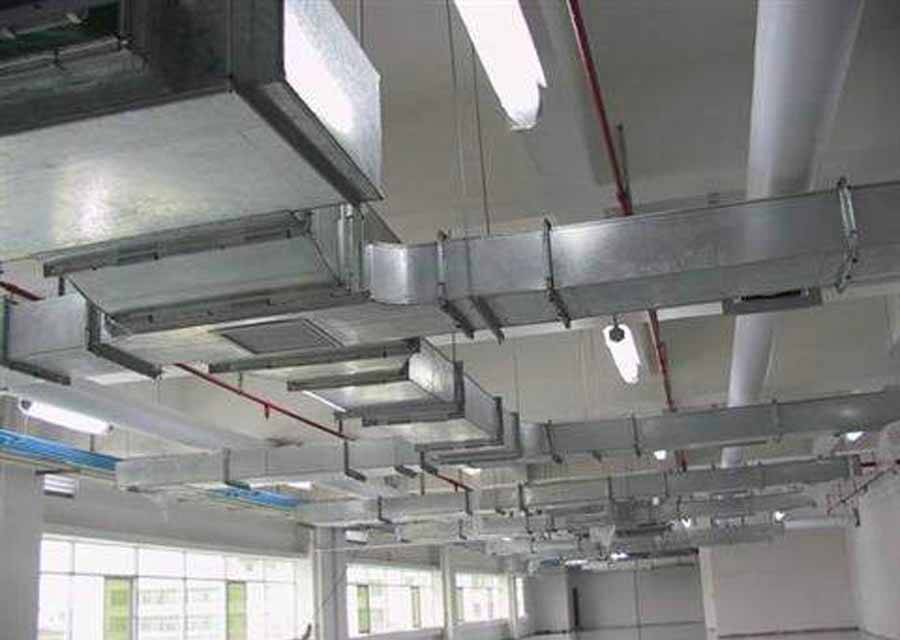

Нагретый воздух попадает в цех через воздуховоды, где и перемащивается с уже имеющимся. Причем большая часть его проходит потом через специальные фильтры, вновь нагревается и используется. Таким образом, энергопотери сводятся к минимуму. Кроме того, такая система обеспечивает подачу воздуха снаружи, который уже соответствует санитарным нормам. Однако если в процессе самого производства в атмосферу выделяются какие-то вредные вещества, то подобная система рециркуляции вряд ли окажется эффективной и безопасной. В этом случае придется полностью удалять весь выходящий наружу воздух.

Отметим, что при использовании местного отопления воздухом, источник тепла располагают в центре здания. В качестве последнего обычно берутся ВОА, тепловые пушки и тому подобное. Однако так можно обработать только воздух внутри, а свежие воздушные массы при этом поступать не будут.

Воздушный солнечный коллектор

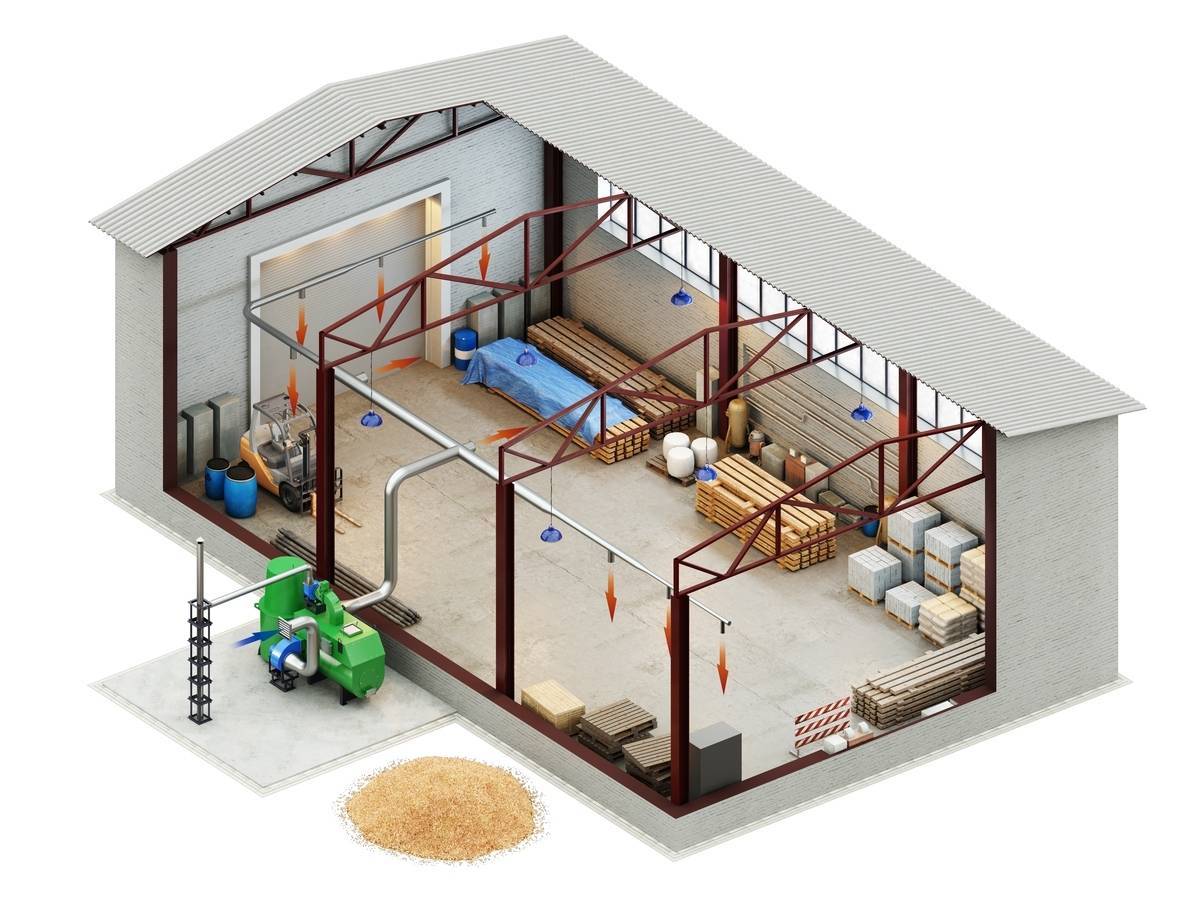

Местная схема отопления

Когда площадь действия системы отопления распространяется всего на одно помещение, в котором находится сам тепловой центр, схема называется местной схемой воздушного отопления производственных помещений. Расчет и выбор схемы производятся в зависимости от специфики производственного объекта, учета ряда эксплуатационных требований.

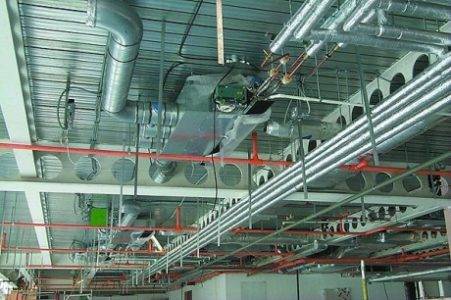

Центральная схема отопления

Другое название этой схемы — канальная. Смысл ее заключается в том, что воздух нагревается до нужной температуры в тепловом центре, а затем подается в помещения через воздуховоды. Тепловую установку можно разместить как внутри здания, так и снаружи.

Системы отопления, построенные по центральному типу, в свою очередь бывают рециркуляционными, прямоточными, частично-рециркуляционными.

Рециркуляционная система. Требует сравнительно небольших начальных расходов, эксплуатационные расходы тоже невелики.

Система с частичной рециркуляцией. Является более гибкой системой, реализуется за счет механических побуждений движения воздуха. Она способна работать в разных режимах: с частичной заменой воздуха или полной. Может работать в сочетании с вентиляционными установками.

Прямоточная система. Применение такой системы актуально для помещений, в которых выделяются взрывоопасные вещества, токсичные или пожароопасные — в тех случаях, когда попадание этих веществ в другие помещения недопустимо.

ИК обогреватели на газе

Стоит сразу отметить, что данный тип топлива для ИК обогревателей имеет массу преимуществ, которые как раз и ценят многие потенциальные покупатели. Самым первым и главным из них является экономичность прибора в использовании.

Виды обогревателей на газе

Для начала обязательно выделим обогреватели на две группы. Делить будет именно ИК потолочные обогреватели, предназначенные для производственных площадок:

• Светлые излучатели. Данные приборы созданы специально для того, чтобы обогревать заводы, где потолки высотой более 4 метров. На данный момент, это одни из самых востребованных приборов в промышленном производстве. По расчетам,приблизительно на каждые 20 – 25 метров, понадобится 1 установка, с мощностью в 1кВт. Если необходимо прогреть около 100 кубических метров, то используют навесные обогреватели, мощностью на 5 кВт. При их функционировании, газоотводным каналом будут устраняться продукты сгорания, которые крайне вредны для здоровья.
• Темный тип излучателей. В этом виде систем, газ начинает поглощаться только при температуре не более 400 градусов. За счет этого металлическая трубка, во время работы не будет накаляться докрасна, из чего собственно и появилось такое название излучателей. Перед тем как заняться установкой таких обогревателей, стоит учесть, что они довольно не маленькие, в отличие от светлых излучателей. Но на заводы и другие промышленные объекты, приобретают оба вида излучателей. Выбор остается только за покупателем.

Преимущества излучателей газового вида

Для промышленного типа газового излучателя можно выделить ряд определенных преимуществ, которые явно по душе многим покупателям:

• есть возможность для предприятия греть помещение локально;
• довольно небольшие тепловые затраты;
• прибор окупится буквально за 2 – 3 года;
• не нужно тратиться на персонал, который будет обслуживать;
• можно включать в любое удобное время года;
• крайне быстрый прогрев большой холодной зоны.

Единственный нюанс, данный тип обогревателей не особо подходит для домашнего использования. Поэтому он и называется промышленный. Для того чтобы его использовать необходимы потолки, не ниже 3 – 4 метра. Если высота ниже 3 метров, то использование излучателя опасно.

Что такое инфракрасный обогревательcolor

Инфракрасный обогреватель – — отопительный прибор, использующий в своей работе инфракрасное излучение и применяемый для основного или дополнительного отопления помещений, а также локальных зон уличного пространства либо рабочих мест в цеху.color>

Обогреватели, как правило, применяются для отопления помещений. В зависимости от способа теплоотдачи они могут быть конвективными или лучистыми.
Конвективные работают по принципу перемешивания холодного и горячего воздуха, при этом разность температур воздушной смеси на потолке и полу может достигать больших значений.
Лучистые передают тепло в основном за счёт инфракрасного излучения, размещают их над обогреваемой зоной или на потолках и стенах помещения.

Воздух если он не насыщен водяными парами, практически полностью пропускает лучистую энергию. Эта энергия непосредственно нагревает любые предметы, находящиеся на её пути, а они в свою очередь отдают тепло воздуху.
Что даёт значительный экономический эффект по сравнению с конвекционным отоплением которое расходует часть выработанного тепла для обогрева подпотолочного пространства где оно не нужно.
Кроме того инфракрасное излучение осязается человеком сразу после его включения что исключает необходимость предварительного обогрева помещения и позволяет существенно снизить затраты на отопление.

Устройство инфракрасного обогревателяcolor>

Основным элементом конструкции инфракрасного обогревателя является излучатель, генерирующий инфракрасное излучение. В целях обеспечения направленного излучения и защиты корпуса от перегрева за излучателем помещается отражатель из теплостойкого элемента.
Отражатель с обратной стороны покрывается теплоизолирующим материалом, что ещё больше сохраняет корпус от воздействия больших температур.
В случае применения обогревателя в местах, где находятся люди или животные излучатель закрывают металлической сеткой для исключения непроизвольного ожога или удара током.

Диапазон волны инфракрасного излученияcolor>

Диапазон волны инфракрасного излучения представляет собой электромагнитную волну находящуюся в интервале излучения от 0.74 мкм. до 2000 мкм.color>

Инфракрасные обогреватели это нагревательные приборы обеспечивающие передачу тепла от излучателя, имеющего высокую температуру к телам с более низкой температурой посредством электромагнитного (инфракрасного) излучения.
Инфракрасное излучение поглощается поверхностями, встречающимися на его пути превращаясь втепловую энергиюcolor>,
и от этих поверхностей нагревается воздух. Что позволяет существенно экономить энергию на обогрев пространства по сравнению с конвекционным отоплением. Длина волны инфракрасного диапазона излучения зависит от температуры нагрева излучателей установленных в инфракрасных обогревателях. Она находится в интервале от 0.74 мкм. до 2000 мкм. Зависимость длинны волны инфракрасного излучения от температуры, выражает закон смещения Вина. Графическое представление этого закона для различных температур показано на рисунке. Из графика видно, что площадь поверхности под кривой, относящейся к определённой температуре пропорциональна количеству лучистой энергии, и она сильно увеличивается при повышении температуры. Кроме того можно сделать вывод что длина волны λ при которой определяется максимальное значение кривой смещается при увеличивающейся температуре на меньшие величины.

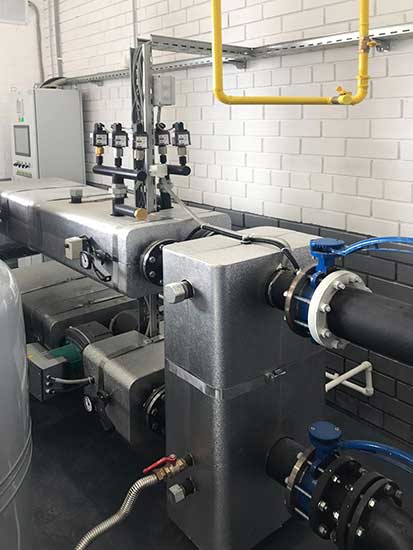

Центральное водяное отопление

В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.

Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

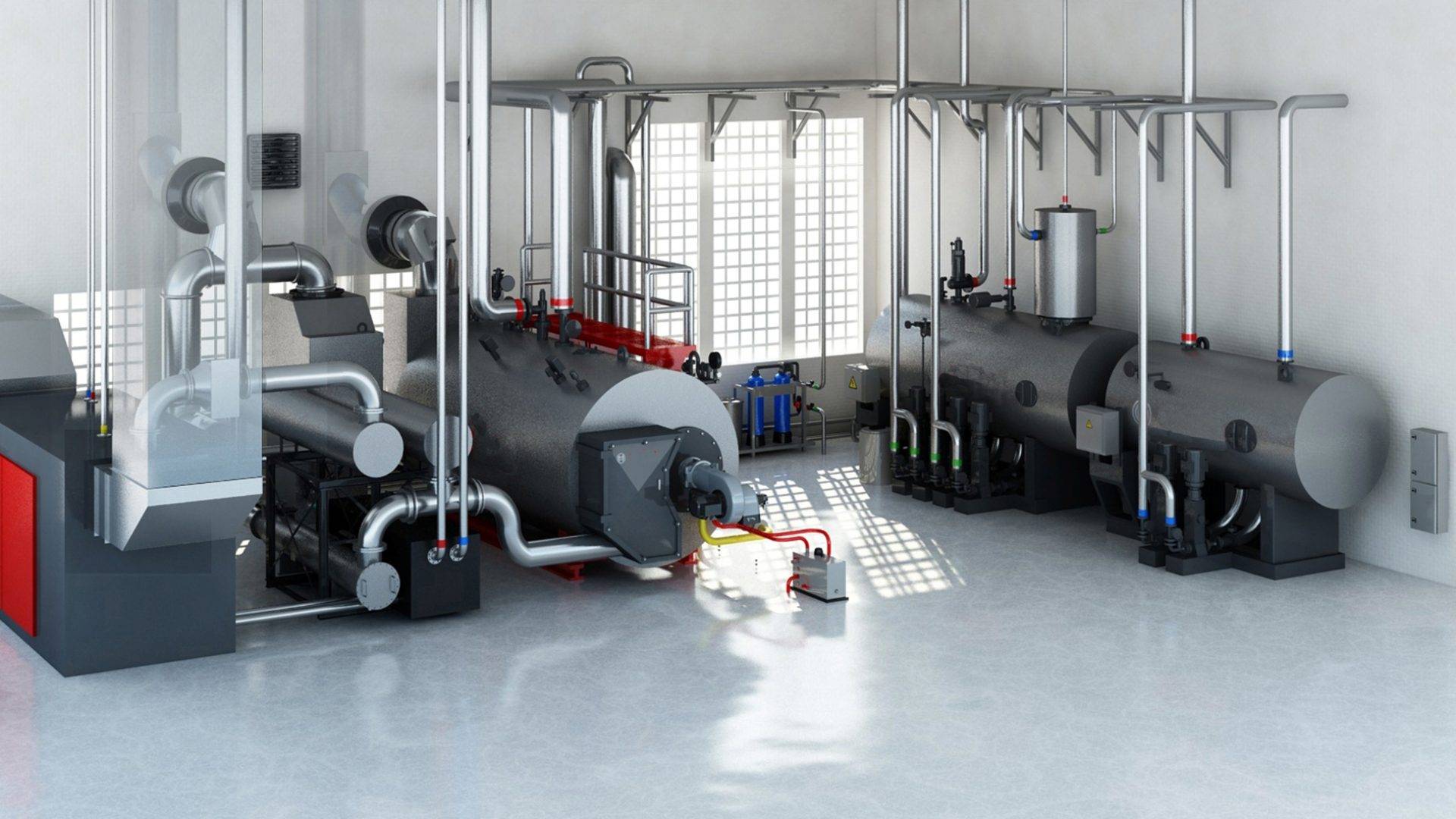

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива. Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе

При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.

Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность

Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

• газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
• газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
• газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
• газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
• газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности. Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

РАСЧЕТ ОТОПЛЕНИЯ ЦЕХА

Если вы столкнулись с задачей отопления производственных цехов, то первый вопрос, который возникает – С чего начать? Прежде чем определиться с системой отопления цеха необходимо произвести теплотехнический расчет помещения, которое предполагается отапливать. Ограждающие конструкции помещений цехов в настоящее время настолько разнообразны, что зная только геометрические размеры объекта, предположить приблизительно теплопотери со сколь значимой точностью не представляется возможным. Также на некоторых производствах применяется принудительная вентиляция цеховых помещений, поэтому необходимо учесть потери тепла на нагрев приточного воздуха. Чтобы не ошибиться с мощностью отопительного оборудования, расчет отопления цеха – первоочередная задача. Зная теплопотери помещения можно смело переходить к выбору системы отопления.

Выводы

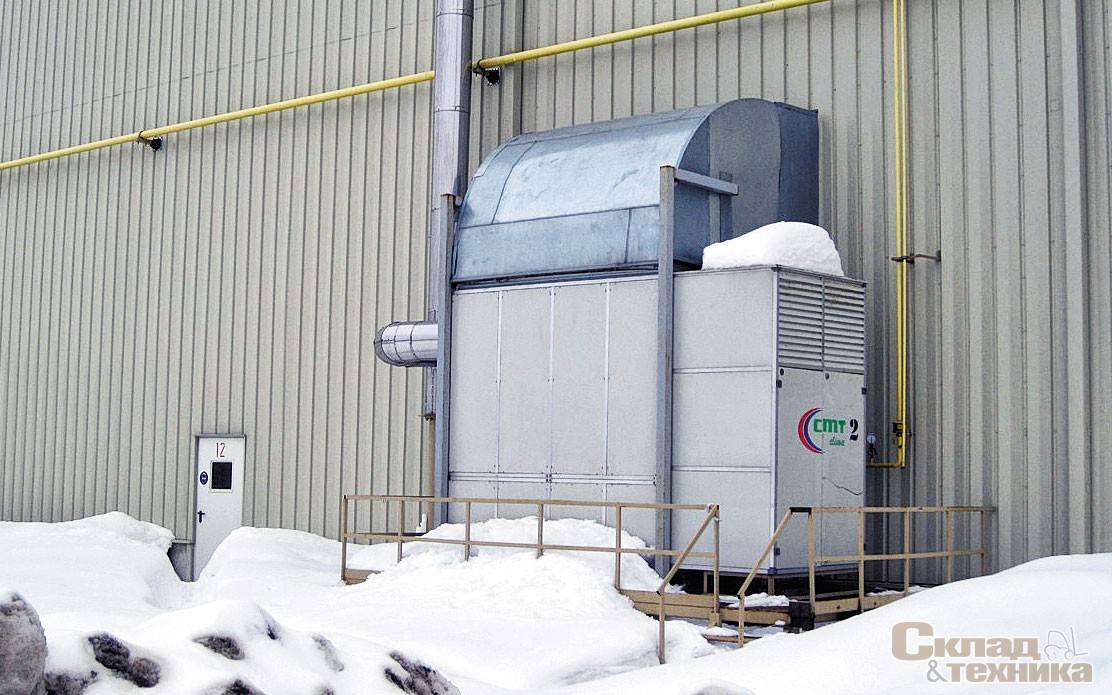

На практике система воздушного отопления с помощью стационарных газовых воздухонагревателей (ГВО) наиболее эффективна. Система воздуховодов позволяет обеспечить наиболее качественное перемешивание воздуха с целью снижения градиента температуры. Например, на объектах, где применяется местное воздушное отопление (отопительно-вентиляционные агрегаты (АВО, «Вулканы» и т.п.) или гладкотрубные регистры) с учетом высоты потолков до 15 м разница температуры в рабочей зоне на высоте 2 м и под потолком может составлять 10–13 °С.

Результаты замера на складских объектах при использовании системы ГВО зимой 2018 г. (Т_нар = –15 °С) показали, что температура в нижних и верхних точках помещений была от +20–22 °С до +20–25 °С. При этом качественное перемешивание воздуха достигается при условии соблюдения расчетной кратности воздухообмена к = 0,7–1.

С целью экономии энергоресурсов на вентиляционных машинах можно применять дополнительно рециркуляцию со смешением (75% свежего воздуха и 25% рециркуляционного) и утилизацию тепла. Т.е. 75% свежего воздуха (Т_нар = –24 °С) сначала смешивается с вытяжным (температура точки смеси –2,6 °С), догревается теплом вытяжного воздуха до +10  °С в утилизаторе и далее до +26 °С нагревается в газовом калорифере непрямого нагрева. Необходимая мощность для компенсации теплопотерь через ограждающие конструкции подается в расчетном объеме воздуха с ΔТ = 10 °С (26–16 °С). Для обеспечения расчетного объема (31 000 м3/ч · 2 шт.) требуется два приточно-вентиляторных устройства с мощностью электромоторов (18,5·2)·2 = 74 кВт.

Сегодня строительные нормы (СНиП и СП текущие) для складских помещений четко рекомендуют как приоритетные только два вида систем отопления – воздушное или лучистое (инфракрасное). Конвективное отопление (радиаторами, «теплый пол») для подобных объектов – это уже анахронизм. Хотя бывает, что их еще используют.

Инфракрасные потолочные водяные панели – довольно эффективное (со своими особенностями) решение, пока не так распространенное в РФ, но уже не новинка в профессиональной среде.

Система ГВО – это правильный и экономичный вариант для заказчика строящихся складских и торговых комплексов. Практика реализации убедительно доказала их экономичность и удобство эксплуатации.

В Европе при воздушном отоплении высоких/объемных (складских) помещений применяют, как правило, два варианта построения системы воздухораспределения, размещая внутри склада потолочные вентиляторы (дестратификаторы) и используя текстильные воздуховоды со специальными отверстиями, которые создают воздушные струи с эффектом индукции.

Нам, несомненно, следует равняться на европейский опыт, так как запас наших энергоносителей не бесконечен. И, как показывает практика, правильно выбранная и построенная система отопления способна не только сэкономить денежные средства заказчика, но является и залогом долгой эксплуатации здания в целом.
