На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Принцип работы отопительных систем с естественной циркуляцией

Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.

Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.

К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.

Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.

Причины неисправностей в отоплении

Большинство жильцов городских квартир полагают, что им незачем знать устройство инженерных систем. Любые появляющиеся у них в многоэтажке проблемы центрального отопления обязаны решать работники управляющей компании. И это правильно. Лучше, если всеми делами будет заниматься только один ответственный хозяин. Ведь в многоквартирном доме проблемы с отоплением зачастую возникают именно из-за самовольных вмешательств в налаженное функционирование отопительной системы.

Зато индивидуальные домовладельцы вынуждены разбираться в проблемах с отоплением в частном доме и держать ситуацию под своим контролем. Хозяин дома должен хотя бы в общих чертах знать о причинах неполадок и уметь их исправить.

К проблемам с системой отопления могут приводить следующие причины:

  • система неправильно спроектирована;
  • оборудование не соответствует проектным требованиям;
  • система разбалансировалась из-за самовольных подключений;
  • монтаж произведен некачественно;
  • воздушные пробки мешают циркуляции теплоносителя;
  • радиаторы установлены неправильно;
  • трубопроводы пришли в негодность;
  • герметичность соединений нарушена.

Рассмотрим подробнее каждую из этих причин и способы устранения проблем с отоплением в квартире и в частном доме.

Протечка трубы отопления

Причиной перебоев в отопительной сети часто бывает течь, вызванная коррозией или некачественным соединением труб. Если место протечки на виду, то проблему с отоплением в квартире удастся решить быстрее. Плохо, если соединение спрятано в толще стены или в полу. Тогда придется отрезать всю протекающую ветку трубопровода и смонтировать новую.

Как заделать течь при возникшей необходимости? Для этого рекомендуют держать в запасе простые сантехнические устройства для зажима труб соответствующего диаметра. В крайнем случае, можно изготовить самодельный хомут: замотать куском мягкой резины место протечки, а затем туго затянуть проволокой.

Если течь обнаружилась на стыке секций радиатора, придется перебинтовать этот участок полоской ткани, которую предварительно пропитать влагостойким клеем. Допустимо использовать специальный герметик, «холодную сварку» и другие средства.

Предлагаемые способы борьбы с проблемой протекания отопительной системы носят лишь временный характер, а впоследствии потребуется капитальный ремонт.

Напоследок можно посоветовать: при всех проблемах с отоплением в квартире или в своем частном доме, обращайтесь к специалистам. Только они знают, как грамотно спроектировать систему, установить котел, выполнить разводку труб и подсоединить радиаторы.

Не экономьте на качестве приобретаемого оборудования, чтобы не тратиться на повторный ремонт, если вдруг сорвется купленный по дешевке кран и зальет комнату.

Учитесь грамотно определять причины появления проблем с отоплением и принимайтесь их устранять со знанием дела. Иными словами: семь раз подумай – один раз ремонтируй!

От эффективной работы отопительной системы зависит, насколько комфортной будет температура в холодное время года в доме. Порой возникают ситуации, когда в систему подается горячая вода, а батареи остаются холодными

Важно найти причину и устранить ее. Для решения проблемы нужно знать устройство отопительной системы и причины холодной обратки при горячей подаче

Как появляется циркуляционный напор

Перемещение воды в конвективном отоплении обеспечивает только разница в плотности горячей и холодной воды. При нагреве плотность теплоносителя снижается и он поднимается; при охлаждении – увеличивается, и он вытесняет более теплую жидкость. Чем больше разница в гидростатическом давлении столба холодной и горячей воды, тем выше циркуляционный напор, тем лучше работает отопление.

Основная задача при организации системы – добиться максимального перепада давления.

  • Обязательный элемент схемы – коллектор разгона или главный стояк. Это вертикальная труба, которая поднимается от теплообменника до верхней точки системы. Здесь монтируют расширительный бак – открытый или закрытый мембранный с воздушным клапаном для отвода воздуха.
  • Главный стояк должен иметь максимальную температуру, поэтому коллектор утепляют. Высота его не более 10 м. В идеале стояк не соприкасается с обратными трубами.
  • Чтобы создать достаточный перепад давления, нужно создать большой столб холодной жидкости. Добиваются этого, устанавливая котел в самой нижней точке системы. В частном доме аппарат размещают в подвале, в квартире – в углублении. Чем выше уровень батарей над уровнем котла, тем большее давление образует холодная вода и тем активнее вытесняет горячую.

Естественная циркуляция

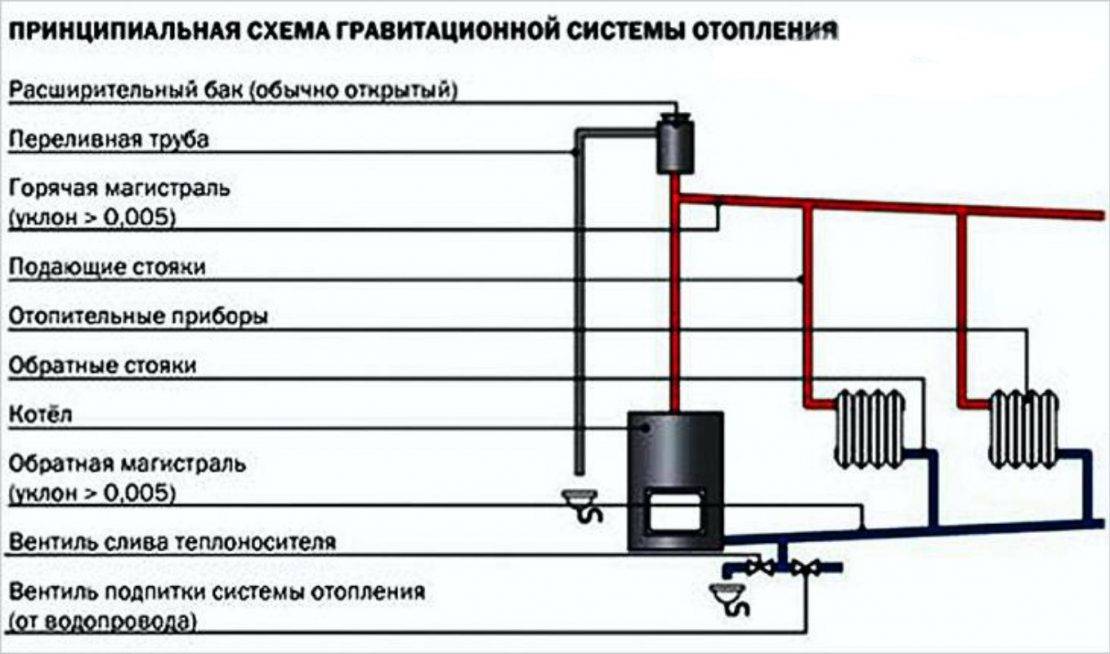

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Простой взгляд на проблему.

Расширительный бачок играет важную роль в системе охлаждения. Его основная функция – демпфировать колебания давления в трубопроводах, возникающие вследствие увеличения (уменьшения) объёма антифриза при нагревании (охлаждении). Благодаря наличию такой емкости снижаются механические нагрузки на элементы системы, предотвращаются гидроудары и появление воздушных пробок.

Фактически, бачок восполняет недостаток жидкости в магистралях при охлаждении и служит для приема излишков при нагреве. Конструктивно выполняется в виде пластиковой герметичной емкости.

Обязательной деталью конструкции является предохранительный клапан для сброса в атмосферу избыточного давления.

При нагревании антифриза он расширяется, заполняя свободное пространство бачка, увеличивается интенсивность испарения. Это приводит к увеличению давления в объеме. Рост давления выше порогового значения вызывает срабатывание вмонтированного клапана.

Единственная ситуация, когда выбрасывает тосол из расширительного бачка – клапан не справляется с выполнением возложенных функций.

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

  • холодные «пятна» на днище радиаторов;
  • части отопительного контура, которые не нагреваются правильно;
  • чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

  1. Powerflushing.
  2. Промывка избыточным давлением.
  3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама. Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

  1. Выключить все электрические элементы управления и электрически изолировать систему.
  2. Исключить подачу холодной воды в систему центрального отопления.
  3. Вручную закрыть все вентиляционные отверстия отопительного контура.
  4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
  5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
  6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
  7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
  8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
  9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

  • тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
  • тарельчатый (пружинный) обратный клапан;
  • кран шаровой;
  • соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

  1. Тройник врезается в обратку отопления после циркуляционного насоса.
  2. К отводному патрубку тройника подсоединяется обратный клапан.
  3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

  1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
  2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Ошибочное проектирование

Перед установкой системы мастер или сам хозяин дома составляет инженерный проект. Все расчёты и замеры нужно проводить очень тщательно, так как малейшая ошибка может привести к перебоям в работе оборудования. При этом учитывается планировка дома, его площадь, количество радиаторов, климатические условия региона, наличие или отсутствие других отопительных систем и обогревателей.

Нельзя экономить на качественном проекте. В противном случае при запуске оборудования могут остаться неподключенными несколько батарей или вода будет вытекать из трубопроводов. Тогда придётся отключать всю систему и конструировать её заново, снова проводя расчёты и создавая чертежи и схемы.

Специалисты, которым стоит доверить эту кропотливую и тяжёлую работу, учитывают все факторы, влияющие на нормальное функционирование и надёжность отопительных агрегатов. Обязательно планируют уклон вертикальных и горизонтальных участков трубопровода. Технические параметры самого оборудования можно узнать из прилагающихся к нему документов. Оптимальная производительность котла должна составлять не менее 1 кВт на каждые 10 квадратных метров площади помещения с потолками высотой в 3 м.

Система отопления с естественной циркуляцией без насоса и электричества

Делаем своими руками закрытую систему отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции

В чертеже также указывается деталировка и комплектовка отопительной конструкции.

  1. Котел закрытого типа – один из важных элементов в системе отопления.
  2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
  3. Определенное количество радиаторов отопления (согласно смете).
  4. Качественный расширительный бак.
  5. Шаровой вентиль и насос.
  6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя

Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды

Следовательно, нельзя забывать о периодическом пополнении теплоносителя

Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

  1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
  2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
  3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
  4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

  1. Составление схемы отопительной конструкции.
  2. Монтаж котла.
  3. Установка радиаторов.
  4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
  5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
  6. Установка манометров для контроля за давлением в закрытой системе отопления.
  7. Подключение приборов учета и котла к электролинии.
  8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Установка циркуляционного насоса на что следует обратить внимание

Чтобы самостоятельно установить циркуляционный насос, воспользуйтесь следующими рекомендациями:

  • чтобы продлить эксплуатационный срок всей системы, перед циркуляционным насосом установите фильтр для очистки жидкости. фильтр необходимо установить на всасывающем патрубке;
  • не выбирайте для отопительной системы циркуляционный насос большой мощности и производительности, чем требуется. В противном случае, появляется риск столкнуться с дополнительным неприятным шумом при его работе;
  • Никогда не включайте насос до того, как заполнили отопительную магистраль водой и удалили из нее воздух, это может приводить к выходу из строя оборудования;
  • устанавливайте насос в области, максимально близкой к расширительному баку;
  • при установке насоса в закрытую систему отопления, если будет возможность, установите насос на обратке. Это связано с тем, что данный участок магистрали обладает наименьшей температурой.

Установка циркуляционного насоса

Совет: перед запуском отопительной системы необходимо промыть ее водой для удаления различных инородных частиц. Не забывайте, что даже краткосрочная работа циркуляционная насоса вхолостую при отсутствии жидкости в системе может обернуться выходом из строя самого насоса и других элементов системы.

Практически все циркуляционные насосы, представленные на современном рынке, снабжены связью с автоматической регулировкой котлов для нагрева. Эта функция предоставляет владельцам возможность регулировать температуру воздуха на отапливаемом объекте посредством смены скорости движения воды в отопительной системе. Для того, чтобы учитывать уровень потребления тепла в помещениях устанавливаются специальные счетчики, благодаря которым контролируются тепловые потери, возникающие из-за износа магистралей. Сама схема отопления при этом не подлежит никаким изменениям.

Ознакомиться со способом установки циркуляционного насоса самостоятельно вы сможете, посмотрев видео:

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

  • снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
  • появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к

закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику – устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.


На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.


Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Реализация

Какие схемы горячего водоснабжения с рециркуляцией возможны в многоквартирных и частных домах?

Многоквартирные дома

Чтобы создать непрерывную циркуляцию воды, систему ГВС нужно закольцевать.

В многоквартирных домах это достигается следующим образом:

ИзображениеОписание

По подвалу проходят розливы ХВС, ГВС и полотенцесушителей

По дому разводится два розлива горячей воды. Стояки подключаются к ним поочередно.

Как вариант — к одному из розливов подключаются только стояки ГВС, ко второму — только стояки с полотенцесушителями

Стояк полотенцесушителей служит обраткой для ГВС

Стояки ГВС (опционально — ГВС и полотенцесушителей) объединяются перемычками на верхнем этаже.

В группу может объединяться 2-4 стояка. В верхней точке перемычки монтируется воздушник (кран Маевского), позволяющий стравить препятствующий циркуляции воздух.

Понятно, что описанная схема водоснабжения с рециркуляцией не будет работать без перепада давлений.

Как он обеспечивается:

Вне отопительного сезона ГВС включается между подающей и обратной нитками;

Летний режим: циркуляция ГВС между подающей и обратной нитками

Во время работы отопления при таком подключении система горячего водоснабжения будет представлять собой байпас для отопительной системы, катастрофически уменьшающий перепад на водоструйном элеваторе. Поэтому ГВС подключается в зависимости от температуры воды из подачи в подачу или из обратки в обратку, а перепад обеспечивают установленные на фланцах между врезками подпорные шайбы.

Современный элеваторный узел с циркуляционными врезками

Если стояки завоздушены

Что делать, если после сброса системы горячего водоснабжения оставшаяся в стояках воздушная пробка препятствует циркуляции, и полотенцесушители остаются холодными?

Для стравливания воздуха служит кран Маевского в верхней точке перемычки. Однако для доступа к нему нужно попасть в верхнюю квартиру по стояку, что не всегда возможно.

Вот простая пошаговая инструкция, которая поможет вам устранить проблему своими руками:

  1. Перекрываем любой из соединенных перемычкой стояков ГВС;
  2. Открываем до упора один, а лучше — два крана горячей воды в любой квартире по этому стояку. Воздушная пробка вылетает через смеситель на фронте потока воды;

Полностью откройте кран — и воздух из стояка вылетит на фронте потока воды

  1. Запускаем стояки в штатном режиме.

Частные дома

Какие схемы рециркуляции горячего водоснабжения можно реализовать в частном доме с автономным приготовлением горячей воды? За создание циркуляционного напора в такой системе вполне предсказуемо будет отвечать циркуляционный насос минимальной мощности (от 25 ватт).

Циркуляцию в контуре ГВС способен обеспечить насос минимальной мощности

Контур ГВС должен быть закольцован по всей длине: после дальнего от водонагревателя сантехнического прибора розлив возвращается к исходной точке. А вот схема подключения водонагревателя зависит от того, есть ли у него дополнительный отвод для рециркуляции.

Схема для бойлера с патрубком для подключения контура с рециркуляцией

Наличие трех патрубков для подключения ГВС и ХВС типично для большинства бойлеров косвенного нагрева и некоторых накопительных электрических водонагревателей.

Бойлер с дополнительным выходом для рециркуляции

Замкнутый контур снабжается только циркуляционным насосом: поскольку температура воды в контуре после его запуска постоянна, проблемы теплового расширения воды решать не приходится, а раз так — предохранительный клапан и расширительный бачок не требуются.

Можно ли задействовать в такой схеме обычный бойлер с двумя выводами (для ГВС и ХВС)? Да, но в этом случае разводка будет заметно сложнее.

Водоснабжение с рециркуляцией: схема для бойлера с двумя патрубками

За постоянную температуру воды в рециркуляционном контуре отвечает трехходовой термостатический смеситель. По мере ее охлаждения он подмешивает горячую воду из бойлера;

Трехходовой смеситель-термостат способен обеспечить постоянную температуру воды на выходе при любых температурах на входе

  • Для компенсации расхода горячей воды к трехходовому смесителю подведена холодная вода;
  • Обратные клапаны ограничивают движение воды в контуре одним направлением независимо от ее расхода.

Устройство и внешний вид автоматического воздухоотводчика

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
