Особенности промывки и опрессовки для систем отопления

Регламентирующие нормативы

Чтобы правильно провести опрессовку сетей, нужно владеть нормативной базой. Эти знания также важны при проведении проектных и монтажных работ.

Основные рекомендации по проведению гидравлических испытаний перечислены в СНиП номер 41-01-2003:

• при проведении испытательных работ в сооружении должна поддерживаться температура не ниже нуля градусов;
• при определении давления опрессовки придерживаются данных о максимально допустимом давлении, которое могут выдержать используемые материалы и оборудование (давление опрессовки не должно превышать предельные значения);
• давление в системе во время испытания должно превышать рабочие показатели используемого оборудования и материалов на 50% (однако эта величина не может быть меньше 0,6 МПа).

Еще один нормативный документ (СНиП номер 3.05.01-85) содержит следующую информацию:

1. Все крупноузловые элементы можно испытывать только на месте сборки.
2. Если во время проведения испытаний давление в системе падает, то нужно осмотреть всю магистраль и приборы, чтобы выявить место протечки. После этого обязательно проводятся ремонтные работы для устранения течи. Затем мероприятия по проверке герметичности сетей продолжаются.
3. Если на магистрали установлены клиновые задвижки и вентили, то проводить опрессовку можно при двукратном повороте регулирующей рукоятки.
4. В случае использования в контуре приборов не заводской сборки их опрессовывают на месте.
5. Если в доме применена скрытая разводка трубопроводов, то эти участки опрессовывают до момента проведения отделочных работ.
6. Трубопроводы, которые должны быть изолированы, проверяются на герметичность до укладки теплоизоляционного материала.
7. Во время проведения испытания мембранные баки и водогрейные котлы должны быть выключены.
8. Отопительная система считается рабочей, если в течение получаса давление опрессовки не снижается, а также визуально не удается обнаружить места протечек.
9. Дополнительно отопительный контур проверяют на равномерность и правильность нагрева. Для этого в сети на протяжении 7 часов подают теплоноситель с температурой не ниже 60°С.

Технологические особенности и последовательность проведения опрессовки

Теперь поговорим о том, как опрессовать систему отопления. При проведении гидроиспытаний давление опрессовки может быть разным в зависимости от используемого оборудования и назначения сетей:

• тепловой узел ввода в постройку опрессовывают при давлении 16 атм.;
• системы ИТП и теплоснабжения вентиляции – при 10 атм.;
• отопительные сети многоэтажных домов – 10 атм.;
• отопительные контуры частных построек – 2-6 атм.

В новых зданиях отопительные сети опрессовывают при давлении, которое в 1,5-2 раза превышает рабочее. В старых ветхих сооружениях этот показатель снижают в 1,15-1,5 раза. При опрессовке чугунных радиаторов давление не должно превышать 6 атм., а при использовании конвекторов – 10 атм.

Последовательность проведения опрессовки:

1. Отопительный контур заполняют теплоносителем. В случае использования антифриза сети сначала испытывают при заполнении водой, а потом с антифризом. Если система подготавливается к отопительному сезону, то теплоноситель полностью сливается, а контур снова заполняется водой. Одновременно с этим из магистрали стравливают воздух, используя краны Маевского на радиаторах или воздухоотводчики на стояках.

1. После этого давление в системе повышают до расчетного показателя и следят за показаниями манометров. Одновременно с этим визуально осматривают магистраль и оборудование на предмет течи. Скрытые трубопроводы также обязательно осматривают.
2. Отопительный контур выдерживают под высоким давлением на протяжении 30 минут. Если течи или падения давления не замечено, система прошла испытания. Иногда допускается снижение давления на 0,1 атм. при условии, что визуально течь не выявлена.

Если результаты испытаний отрицательные, проводят ремонтные работы, а затем выполняют повторную опрессовку. По завершении гидроиспытаний составляется акт (его образец представлен в нормативных документах).

Опрессовка отопления

Опрессовка отопительной системы проводится, как правило, в конце отопительного сезона, ближе к апрелю. Как было сказано прежде, начать нужно с проверки состояния запорной арматуры, стояков и самого трубопровода, дабы предотвратить утечку. Следует помнить о том, что подготовку к работе на тепловом узле нужно провести после подготовки отопления, так как промывку непосредственно теплового узла стоит проводить при более высоком давлении, нежели в системе.

Гидропневмоиспытание состоит из следующих действий:

• наполнение всей системы водой;
• подключение пресса для опрессовки отопления;
• проверка показателей манометра.

В случае когда на протяжении 30 минут после того момента, как насос был подключен для работ, прибор не изменил показателей давления, систему можно считать готовой к работе. Если прибор показывает уменьшение давления, из этого следует, что происходит утечка. В этом случае необходимо срочно устранить источник проблемы и заново начать опрессовку. Процесс гидроопробкования узла следует проводить обособленно под давлением в 1МПа.

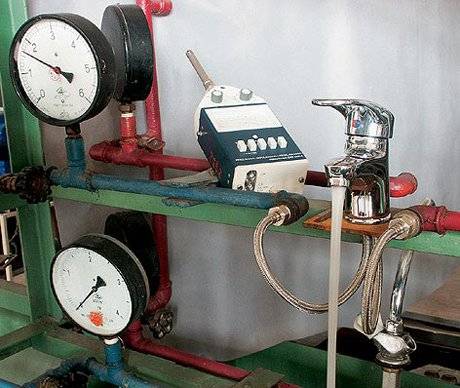

Для опрессовки системы отопления можно воспользоваться как ручными, так и электрическими насосами. Затем лицо, которое представляет теплосеть, заполнит бланк акта, образец которого должен иметься у него в наличие.

Следом инспектор проверит теплоноситель на жесткость (не более 95 единиц), взяв пробу воды из крана и определив содержание в ней таких химических элементов, как калий и магний. Если результат соответствует вышенаписанной норме, то отопление готово к работе.

Если манометр не менял свои показания полчаса – опрессовку можно считать завершенной. Нажмите на фото для увеличения.

Проводить данные работы отопительной системы обязуются учреждения, организации и предприятия, которые используют здание в качестве рабочего места и не только. Примером тому может послужить то, что в жилых домах данную профилактику проводят представители коммунальных служб. Собственноручно проводить опрессовку не рекомендуется.

Для проведения данной профилактики следует вызвать знающего специалиста, у которого при себе имеется специальное для этого оборудование. В каждом здании на магистрали установлен спускной кран на элеваторном и тепловом узлах, через который система отопления имеет возможность заполняться теплоносителем и даже сливать его.

Благодаря наличию верхних точек воздух можно выпустить посредством воздухоотводчиков. Следом к крану, о котором говорилось выше, специалист подключит опрессовочный насос.

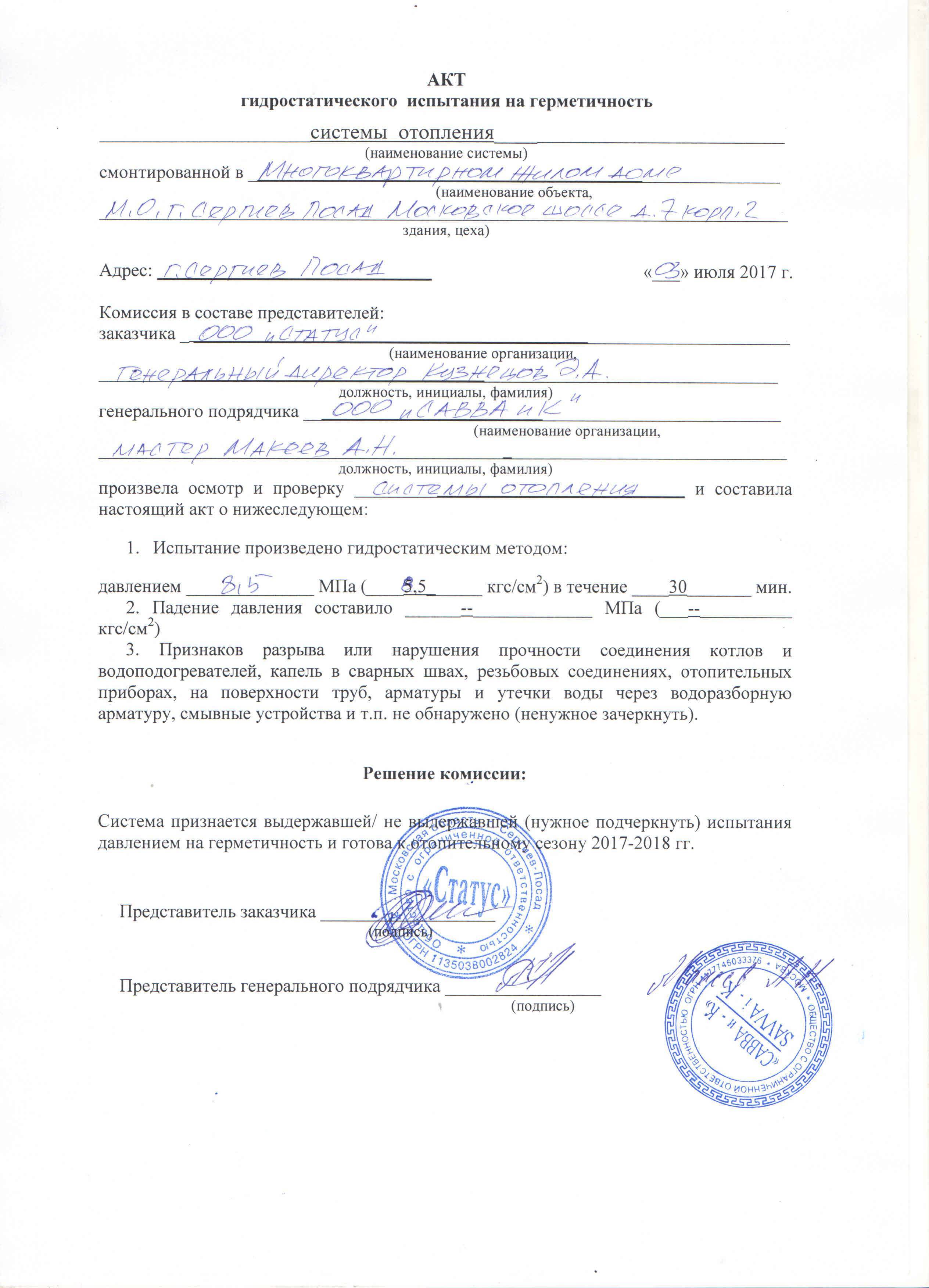

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

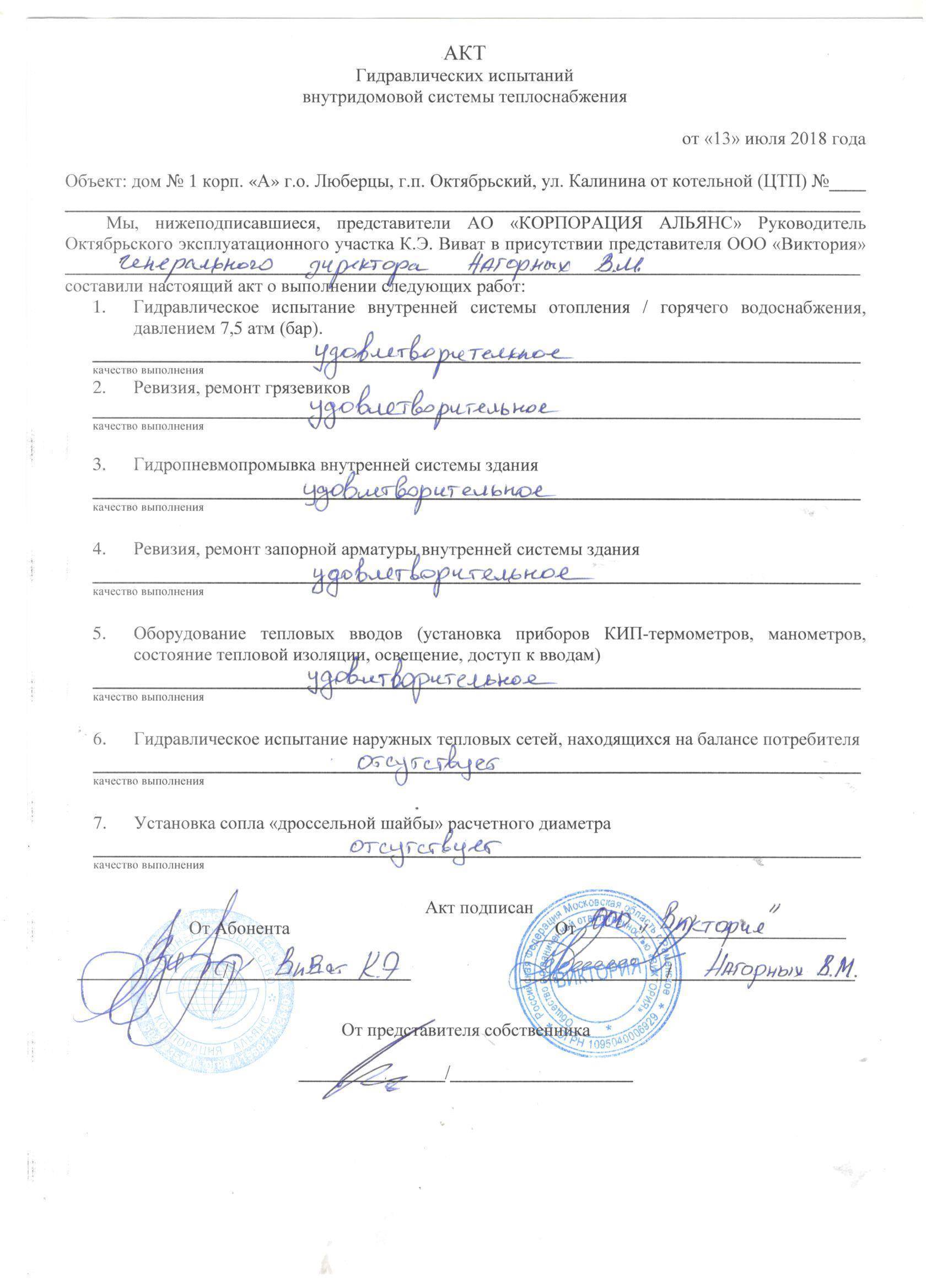

Акт на гидравлическое испытание системы отопления

Образец акта можете скачать здесь.

После заполнения шапки в документ вносится информация о приемочной комиссии, в нее входят:

1. Заказчик.
2. Подрядчик.
3. Представитель монтажной организации.

Последовательно заполняется графа фамилия, имя, должность, такие манипуляции производятся с каждым членом комиссии. Обязательно упоминается факт того, что были произведены именно гидравлические испытания, после чего переходят к следующей части нормативного документа.

Блок, касающийся непосредственных работ, заполнить не составит труда, алгоритм действий прост:

1. Давление, которое было выдержано при проверке, эти данные указываются в двух вариантах: кгс/см2 и Мпа.
2. Падение показателей в течение процесса.
3. Наличие эксцессов, дефектов, которые обнаружили специалисты.

Выводы основываются на реальных фактах, смонтированная система может либо соответствовать требованиям или нет. После прохождения проверки все присутствующие ставят подписи, подтверждая подлинность акта гидростатического испытания. Процесс нельзя назвать сложным, но существуют свои нюансы, которые стоит учесть еще задолго до целенаправленных действий.

Специалисты советуют заниматься вопросом до начала отделочных работ, ведь гидравлические испытания системы отопления могут пройти неудачно. Ремонтные работы декоративного характера обязательно пострадают, на устранение последствий уйдет не только время, но и лишние средства.

Как только по результатам проверок будет составлен акт, можно продолжать строительство или реконструкцию помещений, если здание находится на этой стадии. Подробно ознакомиться с документом можно достаточно легко, нужно лишь взглянуть на пример заполненного акта гидравлического испытания трубопроводов систем отопления.

Методы промывки теплоснабжения

Начинать промывать систему отопления без предварительной подготовки не рекомендуется. Необходимо определить химический состав накипи, выбрать конкретный вид оборудования для очистки.

Правильно выполнить необходимые шаги поможет технологическая карта, которая прописывает все этапы процедуры. Последний регламент оканчивается обработкой внутренней площади труб химическим составом для предупреждения появления коррозии, известковых отложений, накипи.

Основными методиками промывки представляются следующие:

• химический способ;
• гидродинамический;
• гидропневматический.

Химическая промывка теплоносителя

Подобный способ не предусматривает вмешательства механических приспособлений и демонтаж радиаторов. Очистка проводится химическими препаратами либо растворами.

Однако использование метода может повредить внутреннюю плоскость алюминиевых радиаторов, что чревато их разрушением.

Если же отопительная сеть засорена не сильно, можно использовать реагенты:

• гидроксид натрия;
• уксусную эссенцию;
• обычную фосфорную либо сгущенную кислоту;
• молочную сыворотку.

Однако лучше использовать составы, позволяющие тщательно очистить трубы. Инструкция к препаратам оговаривает материал, характер наслоений.

Провести химическую обработку можно с помощью дополнительного оборудования – бустера, состоящего из центробежного насоса и большой емкости. Подключается первый у разрыва подающей централизованной системы с отопительным котлом. На выходе контура нужно установить вентиль для сброса отработанного химиката.

Для качественного разъедания известковых наслоений  эксперты рекомендуют оставить в сети реагент на несколько суток, в зависимости от нее зашлакованности. Однако чтобы избежать воздействия химиката на трубы, контур необходимо после очистки промыть технической или водопроводной водой.

Более щадящий структуру металла – режим дисперсной очистки. Отличается способ от химического метода тем, что реагент разрушает механические связи самих отложений, без взаимодействия с материалом отопительных коммуникаций.

Гидродинамическая очистка

Описываемая операция проводится с помощью специализированного оборудования. Одним из него представляется мощный центробежный насос со шлангом, имеющим концевую насадку малого диаметра. Сильный напор воды счищает со стенок тепломагистралей накипь, отложения, выводит их через обрат.

Механический метод промывки

Метод для очистки радиаторов, небольшого метража труб. Запорную же арматуру, расширительный бак и центробежный насос очищать нужно отдельно. Перед процедурой необходимо провести минимальный слив системы дома, а затем перекрыть входные, спускные вентили. Только после этого приступают к сбросу остального носителя.

Выпуск происходит через установленный в подвале сливной кран, который через шланг сообщается с канализацией. Это предупредит затопление техподполия водой. Радиаторы очищаются путем выкручивания заглушки и сброса носителя. Однако демонтаж батареи и обработка улучшат тепловые показатели радиатора.

После демонтажа радиаторов, участков отопительной разводки во двор, оборудование прочищается тросом с наконечником в форме ершика. Ввод инструмента в батареи осуществляется в положении обратном подаче теплового ресурса для улучшения снятия чешуек накипи, наслоений. Очистка проводится до тех пор, пока промывочная вода станет прозрачной.

Гидропневматический

Принадлежит к эффективному и безвредному для оборудования способу очистки отопительных контуров. Содержится в подаче воздушной струи под высоким давлением. Компрессор создает внутри коммуникаций турбулентные потоки большой мощности, приводящие к срыву наростов и вымыванию накопившейся грязи.

Операция проводится пневмопистолетом, подающим кратковременные импульсы. Сброс известковых отложений происходит через открытые заглушки радиаторов. Начальная процедура продувки выполняется против течения теплоносителя, повторная – по часовой стрелке. Улучшит воздушную операцию демонтаж батарей с их очисткой на улице.

Электрогидроимпульсный вариант очистки

Основан способ на образовании электрического разряда, ударная волна которого разбивает известковые отложения на внутренних стенках системы, без причинения вреда последней. Для проведения очистки потребуется генератор напряжения, коаксиальный кабель для подачи высокочастотных сигналов.

Эффективность метода высокая, поэтому демонтаж радиаторов, всего отопительного контура не предусматривается. После разрушения накипи теплоноситель промывается, вода уходит в канализацию.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

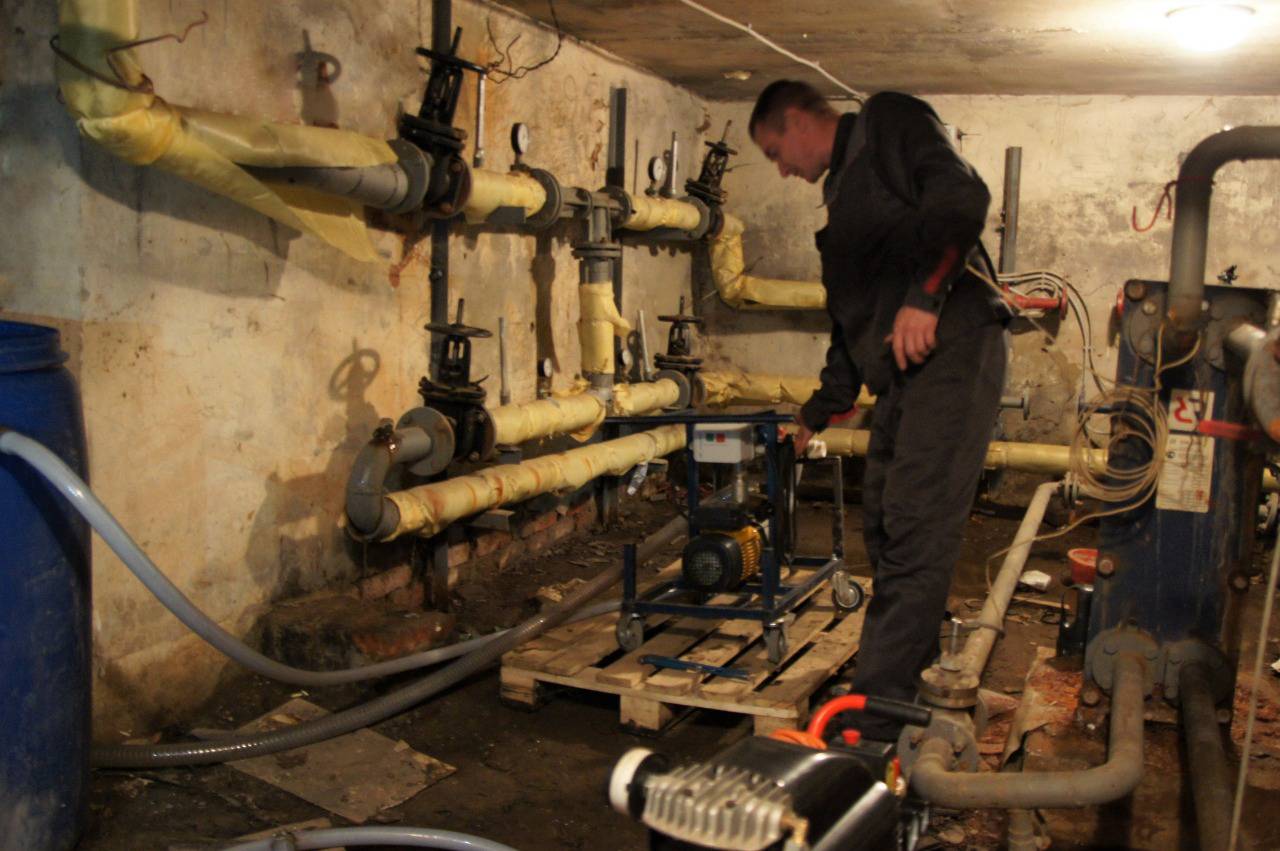

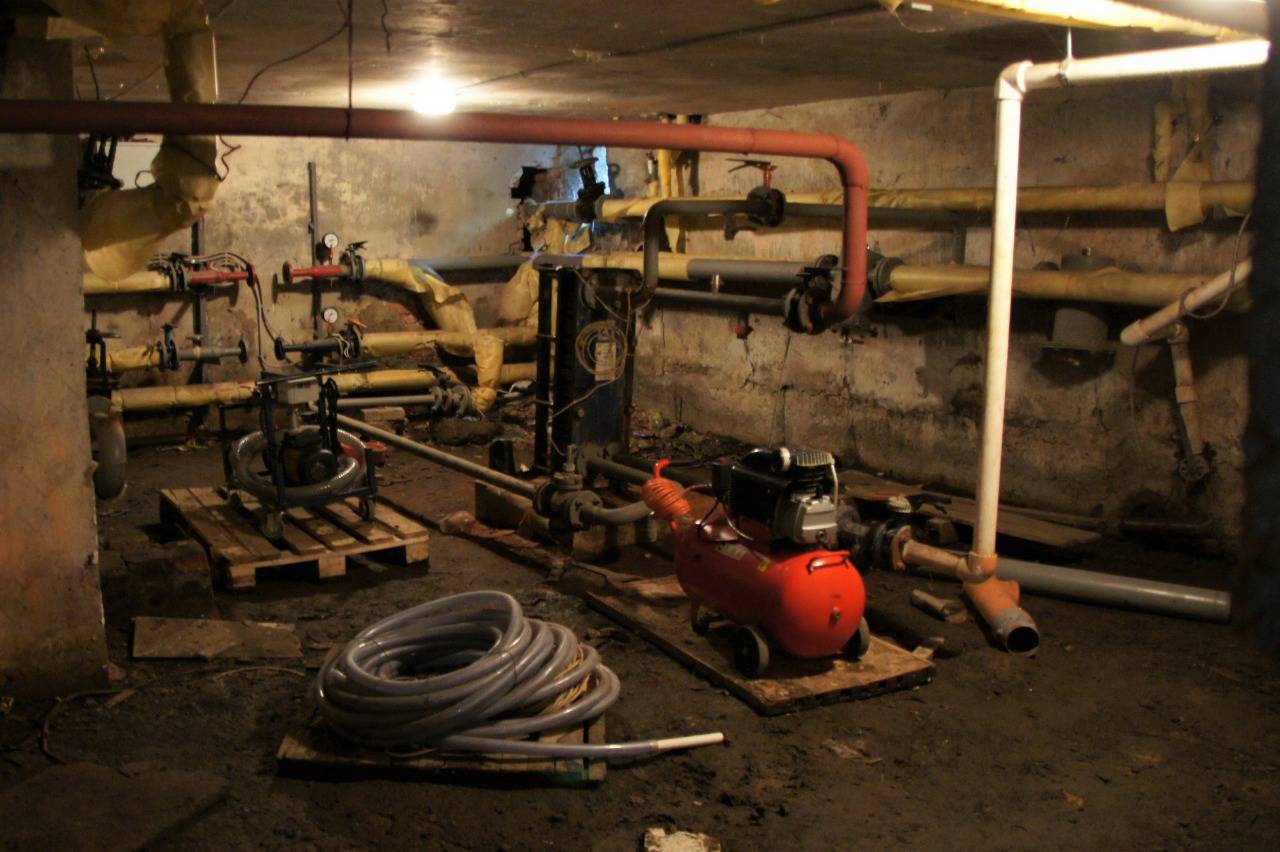

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкция

Гидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краны

Торцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2. а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

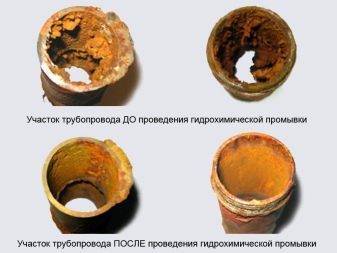

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Важно! Если трубы очень старые, со следами коррозии и деформационными повреждениями, от промывки может не быть никакого положительного результата. Химические реагенты попросту растворят ржавчину, в результате чего трубы начнут протекать

Единственным эффективным решением в подобной ситуации станет замена отслуживших магистралей.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Важно! По требованиям СНиП подобного рода реагенты запрещено сливать в канализацию. Лучший вариант – нейтрализация использованной смеси с помощью специального состава

Его вы можете купить там же, где и промывочный раствор.

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Советы

Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.

Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.

Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.

В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.

Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.

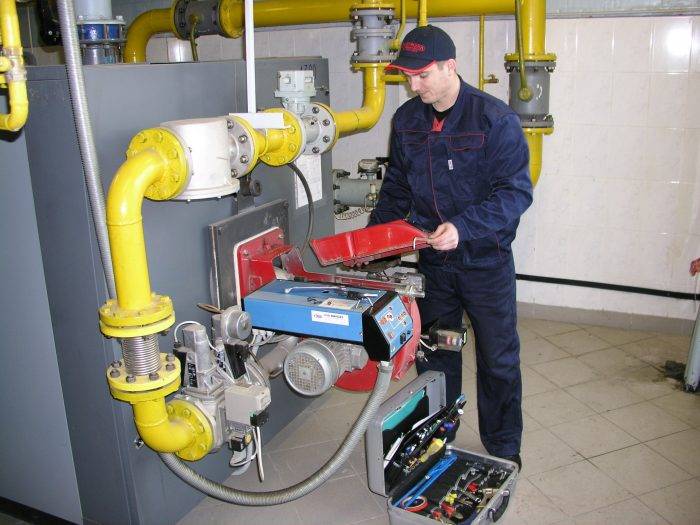

В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.

Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.

Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.

Советы по проведению опрессовки системы отопления воздухом смотрите ниже.

Признаки плохого ухода за системой отопления

Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.

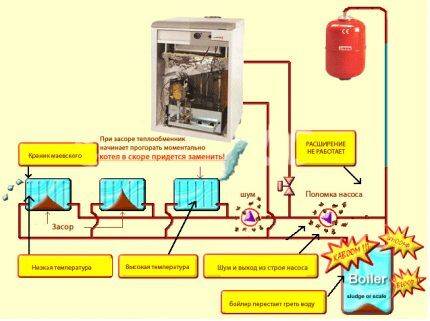

Существует несколько симптомов того, что внутри отопительного контура накопилось большое количество мусора, а на стенках труб осела накипь. Явных визуальных признаков засорения системы отопления нет.

Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:

• прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
• работа котла сопровождается нехарактерными для него звуками;
• увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
• радиаторы заметно прохладнее подводящих труб.

Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание. В такой ситуации достаточно сбросить воздушную пробку через кран Маевского.

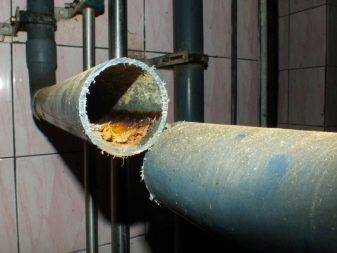

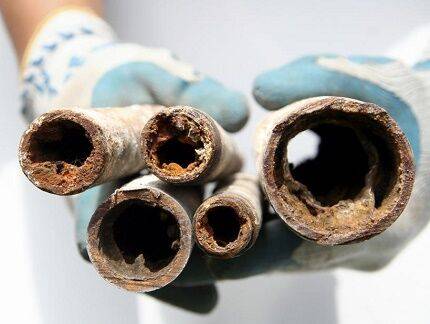

Без регулярной промывки систем отопления происходит заростание труб, уменьшение их проходного сечения, в результате чего происходит увеличение гидравлического сопротивления

В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.

Однозначно рекомендовать частоту проведения промывки системы сложно. Слишком много факторов влияет на это.

Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.

Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

Если перед началом отопительного сезона не проводится промывка системы, забивается трубопровод, преждевременно выходят из строя приборы и нагревательное оборудование

Способы очистки батарей отопления

Метод химической очистки систем отопления

В ходе химической очистки частей отопительных систем их внутреннюю полость заполняют специальными растворами. К ним относятся субстанции из кислоты или щелочи. В их состав включают ингибиторы. Они способны предотвращать коррозию металла, помогают сохранить её внутреннюю часть, продлевают срок эксплуатации систем отопления. Во время проведения работ старые растворы щёлочи и кислоты следует слить. Такие растворы быстро нейтрализуются. В них добавляют кислотные компоненты щелочного раствора. Этот метод очистки используют при промывке труб из стали. Состав реагентов очищает внутреннюю часть батареи от ржавчины, соляных отложений.

Очистка систем отопления с помощью гидравлической пневматики

Этот метод очистки системы отопления признан наиболее универсальным, недорогим и самым востребованным. При этом способе очистки нужно использовать много воды. В автономных системах отопления все внутренние части промываются только холодной водой.

Последовательность промывки с использованием гидравлики:

1. производят запуск системы отопления в режиме на сброс;
2. струю воздуха направляют к теплоносителю системы, которая быстро очистит внутренние конструкции батареи от накипи, образований;
3. если в системе отопления есть стояки, то производят их промывку;.если очистка системы отопления делается самим жильцом, то стояки следует промывать каждый по отдельности. Это делается для того, чтобы промыть и сам радиатор.

Согласно составленному договору, а это нужно, чтобы проверить качество промывки, следует обязательно произвести контрольные заборы теплоносителя. Такие работы производят в тепловом узле, в других частях системы. Это делается для комиссии по приёмке оборудования, которая будет подписывать акт по приёмке оборудования. Она всегда может убедиться в чистоте воды и отсутствии примесей.

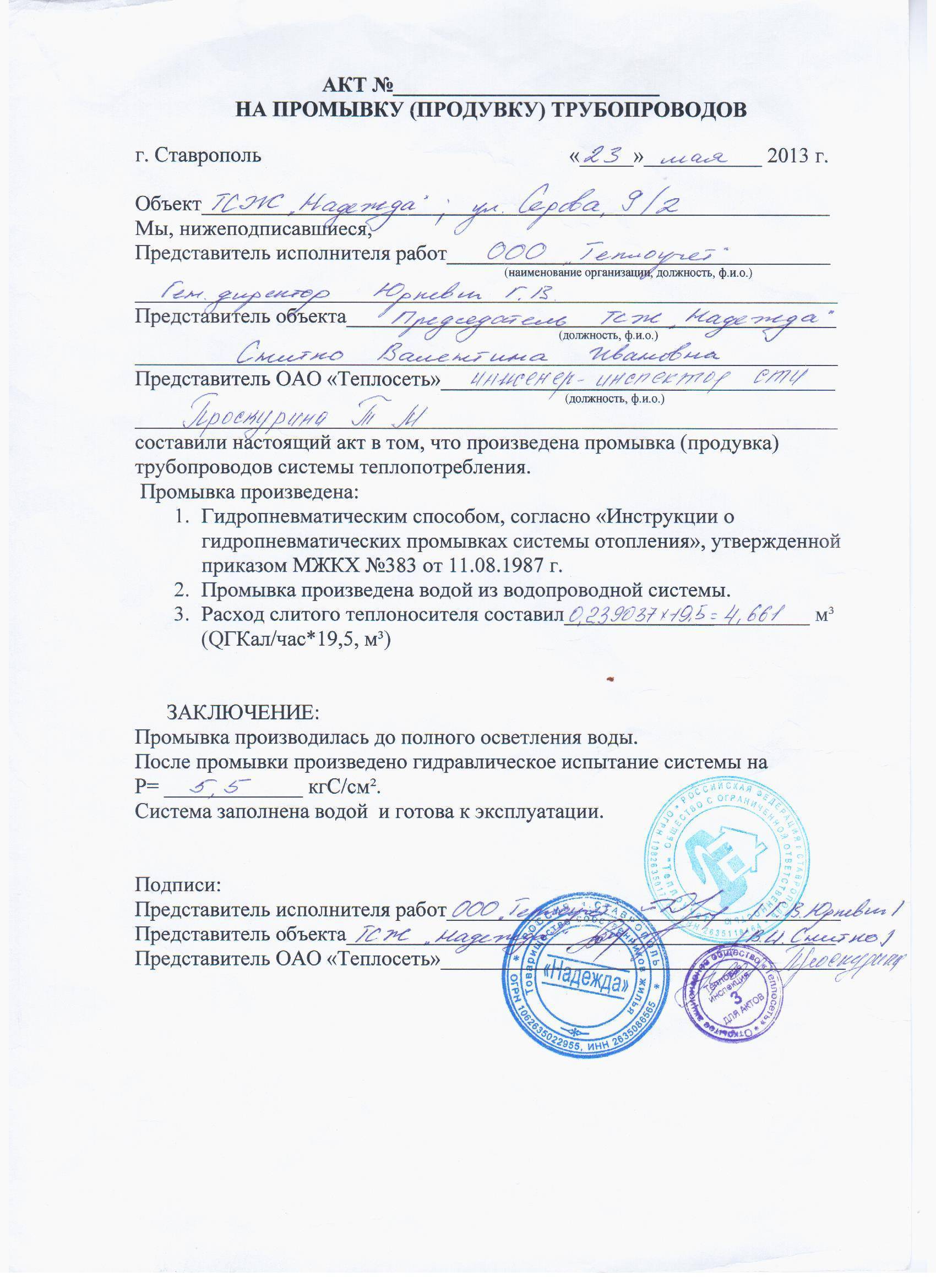

Тема этой статьи — документальное оформление промывки отопительной системы. Нас интересует составление сметы, заключение договора и составление акта.

Кроме того, критерии, по которым оценивается выполненная работа, тоже любопытны.
