Проект и расчет вентиляции частного дома

Расчет естественной вентиляции частного дома

В строительных правилах указана минимально необходимая производительность каналов естественной вентиляции. Обычно люди себя лучше чувствуют, когда в помещение подается больше свежего воздуха, чем указано в нормах. Производительность канала естественной вентиляции очень сильно зависит от атмосферных и других переменчивых факторов (температуры воздуха внутри и снаружи, давления и направления ветра, сопротивления притоку воздуха в помещение). Все это говорит о том, что для частного дома нет смысла скрупулезно точно выполнять расчет. Рекомендую округлять результаты расчета в сторону большей производительности каналов естественной вентиляции. В процессе эксплуатации, если потребуется, пропускную способность канала можно будет легко уменьшить.

Расчет естественной вентиляции производится с целью определения размеров каналов вентиляции исходя из объема удаляемого воздуха.

При определении объема воздуха, удаляемого через каналы естественной вентиляции, учитывают, что в комнаты с приточными клапанами воздух поступает с улицы, затем этот воздух перетекает в помещения с вытяжными каналами, и удаляется через каналы снова на улицу.

Расчет ведут для каждого этажа дома в следующей последовательности:

1. По нормативам определяют сумму минимального объема воздуха, который должен уходить на улицу для вентиляции всех помещений, оборудованных вытяжным каналом вентиляции — Q_в, м3/час.
2. Сравнивают расчетные минимальные величины притока воздуха с улицы (Q_п, м3/час) и уходящего на улицу (Q_в, м3/час). Обычно одна из величин оказывается больше другой. Большую из двух величин принимают за минимальную расчетную производительность всех каналов вытяжной вентиляции на этаже — Q_р, м3/час.
3. Исходя из размеров дома по вертикали, назначают высоту канала естественной вентиляции на этаже.
4. Зная высоту канала вентиляции,  и общую расчетную минимальную производительность всех каналов на этаже (Q_р, м3/час), по таблице (см. выше) подбирают общее количество стандартных каналов из бетонных блоков. Суммарная производительность выбранного  количества стандартных каналов должна быть не меньше величины Q_р, м3/час.
5. Выбранное количество стандартных каналов распределяют между помещениями дома, которые должны быть оборудованы вытяжными каналами вентиляции. При распределении учитывают необходимость обеспечить нормативный воздухообмен в каждом отдельном помещении с вентканалом.

Расчет по виду вентиляции

Естественная

Правильный расчет вентиляции естественного типа внутри помещения в частном доме или в квартире учитывает тот факт, что движение воздуха должно обеспечиваться за счет различия температуры. Принято делить естественную вентиляцию на канальный и бесканальный типы. Именно первый вариант преимущественно используется в частных постройках и в многоквартирных домах. В зависимости от замыслов конструкторов, каналы проводятся в виде шахт, в особых блоках или непосредственно внутри стен.

Говоря про принципы и методику расчета, надо заметить, что для вычислений применяется простая формула. Сначала из плотности воздуха в комнате вычитают плотность уличного воздуха. На эту разность умножают произведение ускорения свободного падения и дистанции от края приточного приема до середины вытяжного отверстия. Как неоднократно подтверждала практика, аэрация различных сооружений за счет открытия фрамуг приносит превосходные результаты. Первым шагом становится определение того, насколько велики нижние и верхние просветы, в соответствии с этими данными формируется математическая модель аэрации.

Примерно в районе средних частей верхних просветов, над плоскостью совпадающих давлений возникает избыточное напряжение. Как раз оно и имеет решающее значение для удаления загрязненного воздуха. Чтобы определить, с какой скоростью будет двигаться воздух в середине низового просвета, нужно сначала умножить расходный коэффициент на площадь этих входов. Потом на полученную цифру делят требуемый отток воздуха.

Механическая

Вентиляционные системы такого типа подразделяют на приточную, приточно-вытяжную и чисто вытяжную разновидности. Приточная конструкция используется там, где тепла много, а вредных веществ мало. Также она ценна в ситуациях, когда требуется усилить воздушный подпор, помогая локальной вентиляции улучшать состояние воздуха при выделении вредных веществ в единичных местах. Когда рассчитывается приточно-вытяжная вентиляция, ей стараются придать максимально возможную кратность

А для вытягивающей разновидности очень важно учесть, насколько плотны удаляемые пары и газы

Расчет проекта вентиляции

При проектировании приточно-вытяжной вентиляции производятся расчеты для наилучшего с технологической и экономической точки зрения подбора техники, формы трассы и параметров воздуховодов.

Расчет микроклимата в помещения производится для холодного, переходного и теплого времен года. Параметры среды определяются по СНиП 23-01-99 и 41-01-2003.

Расчет воздухообмена определяется на основании кратности воздухообмена, утвержденной в нормативной документации

При определении кратности воздухообмена принимаются во внимание теплопритоки и количество постоянно находящихся в помещениях людей.. Кратность воздухообмена для помещений в зависимости от назначения

Кратность воздухообмена для помещений в зависимости от назначения

Объем подаваемого воздуха на 1 человека в кубометрах/час

Тип воздухообмена подбирается с учетом назначения и архитектуры помещения, возможности организовать естественный воздухообмен.

В зависимости от этого выбирается система:

• приточная;
• приточно-вытяжная;
• вытяжная;
• локальная;
• общеобменная;
• естественная;
• механическая.

Оборудование подбирают в зависимости от назначения вентиляции, архитектуры строения, экономической выгоды и видов теплоносителя. Может использоваться стандартная схема подбора или индивидуальная, если стандартная не подходит по технологическим или экономическим соображениям.

Стандартные схемы подбора оборудования

• При проектировании вентиляции квартиры, небольшого магазинчика или офиса обычно предусматривается естественная вентиляция, усиленная в кухнях и туалетах вытяжными вентиляторами. Подача воздуха поддерживается компактными установками притока или проветривателями. Также целесообразно устанавливать канальные кондиционеры или приточно-вытяжные системы;

• схема вентиляции бассейна

  При проектировании вытяжной вентиляции бассейна или сауны предусматриваются приточно-вытяжные системы в комбинации с осушителем. Некоторые компактные вентиляционные установки тоже комплектуются осушителями;

• При проектировании системы вентиляции кафе или ресторана закладывается сразу две установки: общеобменная и локальная. Для маленького кафе достаточно компактной вентиляционной системы. Крупные предприятия общепита снабжаются мощными вытяжками для кухонь и наборными установками приток-выдув для обеденной зоны;
• Проектирование приточно-вытяжной вентиляции спортивного комплекса предусматривает интенсивный воздухообмен с возможностью кондиционирования;
• Вентиляция высотных зданий, торгово-развлекательных комплексов, общественных зданий осуществляется центральными, крышными и автономными кондиционерами, чиллер-фанкойлами;
• Проектирование промышленной вентиляции должно реализовывать более сложные и конкретные задачи. Потому оборудование подбирают для каждого объекта индивидуально. Как правило, если технологический процесс идет с обильным выделением тепла и ядовитых испарений, комбинируют локальную и общеобменную вытяжные системы. В качестве локальных устройств используются отсосы, оазисы и воздушные души. При проектировании вентиляции промышленных помещений с обильным выделением пыли, взрывоопасных и ядовитых веществ, предусматриваются системы аспирации.

Подготовка воздуха при проектировании вентиляции

Во время проектирования вентиляции частного дома, магазина или завода учитывается необходимость фильтрации приточного, а часто и удаляемого воздуха.

Классификация фильтров для помещений общего назначения

Распределение воздуха при проектировании вентиляции

Возможно два способа распределения воздуха:

• вытеснение;
• смешивание.

Кроме этого определяется наилучший способ притока воздуха и его удаления:

• верхний;
• нижний.

Вид притока:

• плоские струи;
• настилающие струи;
• веерные;
• компактные.

Подсчитывается количество распределителей воздуха и их тип.

Параметры воздушной трассы

Рассчитываются сечение и форма воздуховодов, определяется материал для них, форма, количество разветвлений и поворотов, потери давления, а также звуковое давление на входе в помещение.

Эти показатели напрямую связаны с мощностью оборудования, параметрами шумоглушителей. А все вместе определяет цену вентиляционной системы.

Самостоятельное обустройство притока воздуха в помещение

Наиболее простой способ обустройства приточной вентиляции в загородном доме – это установка приточных клапанов. Их установить может любой домашний мастер с навыками работы электроинструментом.

• Прежде всего, нужно просверлить отверстие соответствующего диаметра в несущей стене. Это самая трудоемкая часть работы, которую можно сделать при помощи перфоратора и бура нужной длины. Если вы хотите чтобы входящий воздух подогревался в холодное время года, то отверстие нужно сделать за, или над батареей отопления. Воздух будет входить, встречать на своем пути отопительные приборы и нагреваться.
• Установить приточный клапан, а щель между ним и стеной запенить монтажной пеной.
• Отрегулировать клапан на поступление нужного объема воздуха.

Принудительную вентиляцию в дачном доме или небольшом загородном коттедже, очень просто можно осуществить с помощью компактных вентиляционных систем. В их конструкцию входят: приточный и вытяжной вентилятор, фильтр очистки воздуха, калорифер, и блок автоматики, для синхронизации и управления всеми процессами. Для установки вам потребуется:

1. Просверлить, согласно размерам два отверстия, для приточного и вытяжного воздуховода.
2. Установить на штатное место телескопические воздуховоды.
3. Подсоединить к ним блок с остальным оборудованием и подключить его к электросети.

Системы централизованной вентиляции

Приточная и вытяжная вентиляции частного дома могут быть реализованы как единая система. Такое решение позволяет автоматически управлять интенсивностью вентилирования в зависимости от конкретных условий — температуры воздуха внутри и снаружи дома, влажности, времени суток. Встроенный рекуператор максимально эффективно использует тепловые ресурсы отопления зимой и экономит электроэнергию, потребляемую кондиционерами летом.

Для частных домов и коттеджей предназначен вентиляционный блок FRANKISCHE.  Он обеспечивает подачу очищенного и подогретого свежего воздуха и удаление отработанного, необходимость в дополнительном вентиляционном оборудовании отпадает. КПД встроенного рекуператора достигает 91% — теплопотери через систему вентиляции снижаются в 10 раз.

• одновременная сбалансированная работа приточной и вытяжной вентиляции;

• отпадает необходимость в установке индивидуального вентиляционного оборудования в каждом помещении;

• простое и гибкое управление вентиляцией, в том числе дистанционно;

• режимы работы могут изменяться автоматически по сигналам датчиков влажности, температуры и углекислого газа в соответствии с заданной программой;

• компактные размеры вентиляционного блока позволяют установить его под потолком.

К недостаткам можно отнести:

• необходимость разработки проекта вентиляции для конкретного дома;

• вентканалы монтируются на этапе строительства и черновой отделки, встроить систему в готовый дом проблематично;

• монтаж требует высокой квалификации исполнителя.

Вентиляционный блок с сенсорным управлением без присоединенных воздуховодов

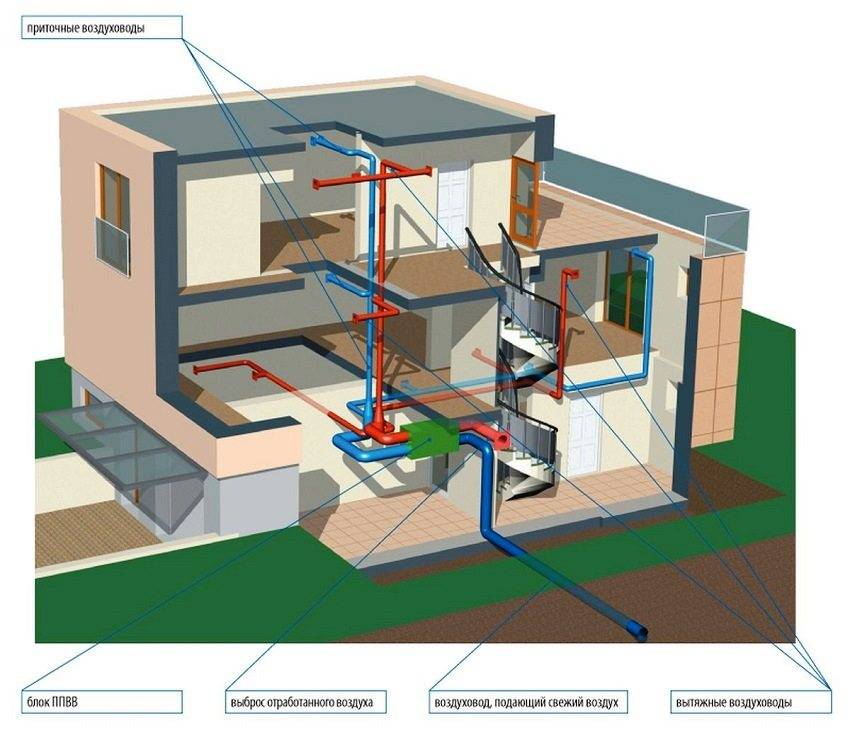

Приточно-вытяжная система вентиляции на основе вентиляционного блока  Frankische

Расчет вентиляции частного дома

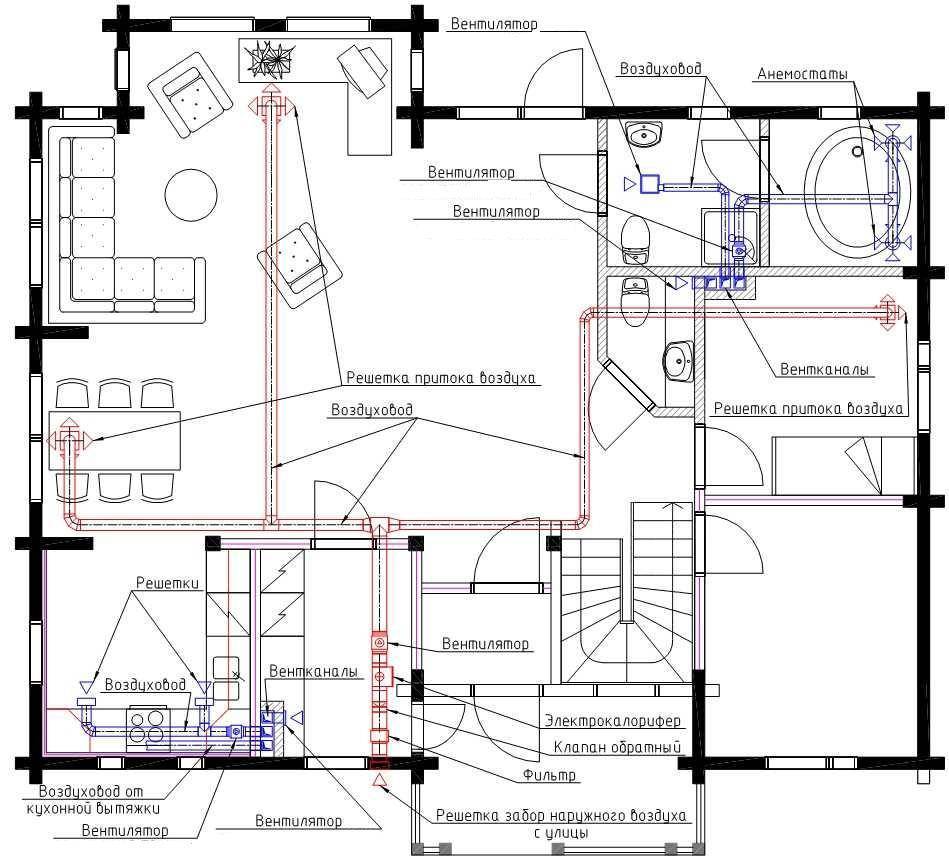

Схема устройства вентиляции с калорифером

Выполнять точный расчет системы вентиляции может только квалифицированный инженер, но рассчитать вентиляцию своего небольшого дома может любой образованный человек.
Возьмем для расчета следующие тактико-технические характеристики:

1. Площадь жилых комнат — 100 м2;
2. Площадь кухни — 20 м2;
3. Площадь ванной и санузла — 10 м2;
4. Площадь гардеробной — 10 м2;
5. Прочие помещения — 40 м2;
6. Высота этажа — 3 м.

Определяем необходимую производительность системы вентиляции

Она рассчитывается исходя из потребного воздухообмена в помещениях дома. Так в жилых комнатах воздухообмен равен 3м3/час на 1м2, в ванной 25 м3/час, на кухне кратность воздухообмена равна 6, т.е. умножаем её площадь на высоту помещения и на кратность, в гардеробной кратность равна 1,5, в прочих помещениях 1.

Вычисляем производительность:
100х3+25+20х3х6+10х3х1,5+40х3х1=850 м3/час

Расчет мощности калорифера

Для подбора калорифера производим расчет его мощности.

Для этого умножаем разность температуры воздуха на входе и на выходе из калорифера (для Московского региона это 44оС) на полученную ранее производительность (850 м3/час) и на показатель объемной теплоёмкости воздуха (0,336 Вт*ч/м3/ оС), а затем полученное значение делим на 1000.
44х850х0,336/1000=12,57 кВт.

Исходя из полученной мощности калорифера, можно выполнить расчет и определить мощность тока необходимого для его работы. Для вычисления нужно определиться какой ток будет применяться для питания агрегата – однофазный или трехфазный. Принимаем в качестве питании однофазный ток с напряжением 220В.
12570/220=57 А

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

Перейти

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;
5. вентиляторы.Общая схема системы вентиляции чистых помещений.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации)  – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации)  – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.

Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.

«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

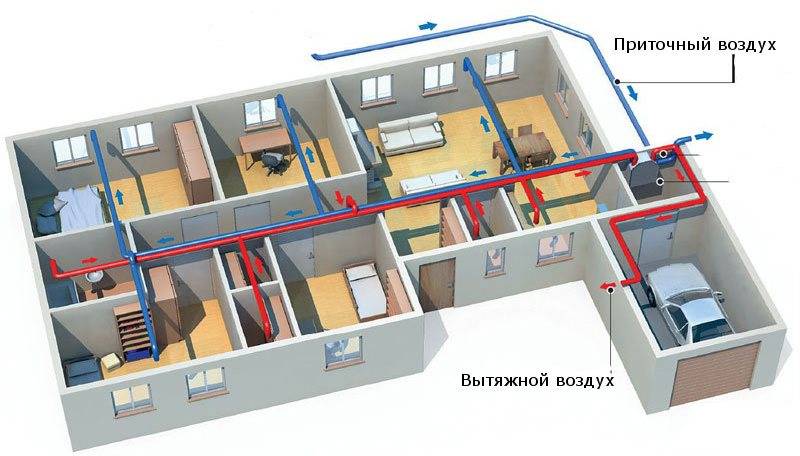

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Проектирование вентиляции в частном доме

Вентиляция в частном доме своими руками начинается с составления проекта, который учитывает:

• материал шахт;
• габариты труб;
• расположение и разводку;
• тип и мощность вентиляции;
• если это принудительная, то оборудование, необходимое для обеспечения нужд дома.

Очень важным аспектом создания качественной вентиляции является с создание проекта одновременно со строительством дома. Шахты и прочее оборудование должно монтироваться до того, как начнутся отделочные работы. Если этого не сделать, придется снимать обои или плитку, врезаться в стены, а для этого потребуется больше денежных средств, чем если бы все учитывалось и совершалось заранее.

При расчете мощности вентилируемого оборудования требуется учитывать следующие факторы:

1. Место установки здания по отношению к частям света.
2. Географическое положение.
3. Преобладающий тип климата и погодных условий.
4. Уровень теплоизоляции стен.
5. Показатели тепловых потерь при действующей изоляции.
6. Тип и площадь помещения.
7. Количество техники или приборов, которые будут дополнительно отдавать тепло в комнату – например, компьютеры, телевизоры, плиты и прочее.

Именно поэтому вентиляция дома своими руками является не простым процессом, даже если вы решите отдать предпочтения естественному типу. Этап планировки лучше всего будет доверить профессионалам.

Каждый дом нуждается в индивидуальном подходе планировки, поэтому если у вас есть какие-то предпочтения лучше сразу сказать об этом проектировщику или же потом не удивляйтесь, что определенные элементы системы были выполнены не так, как этого хотелось

Следует особое внимание уделить защите выводных каналов от задувания, чтобы в конечном итоге не произошло опрокидывание

Преимущества и недостатки применения пластиковых труб для вентиляции

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:. А вот что касается положительных сторон, то здесь список намного объемнее:

А вот что касается положительных сторон, то здесь список намного объемнее:

канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика; огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы; пластиковые конструкции легче, чем металлические; большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха; монтаж системы может сделать практически любой – это что-то вроде большого конструктора; пластик обладает антибактериальными и антистатическими свойствами; пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы; все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно; трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования

Естественная вентиляция в частном уже построенном доме: схема

Пройдя по всем этим вопросам, нужно набросать схему будущей вентиляции. Общий принцип: из каждого помещения (или двух смежных) на одном этаже устанавливается выводной воздуховод. Начало он берет в помещении с вентиляционной решетки. Выводной воздуховод входит в вертикальный транзитный канал, через который воздух движется к точке выброса на кровле. Воздуховоды прокладывают внутри дома для того, чтобы избежать конденсирования влаги внутри при низкой температуре.

При составлении схемы нужно учесть размещение мебели, трассы уже существующих коммуникаций: электрики, сантехники, отопления, чтобы их не повредить при прокладке воздуховодов.

Немаловажным будет то, где пройдут транзитные воздуховоды через вышележащие этажи от пола до потолка или под потолком. Хорошо, если их можно расположить в нежилых помещения, гардеробных или кладовых. Тогда не пострадает интерьер жилых комнат с постоянным проживанием.

• Продумывая схему прокладки воздуховодов, нужно пройтись по всем помещениям и представить, как и где они пройдут. Также сразу необходимо решить, как их декорировать в уже отремонтированных помещениях. Если они пойдут под потолком, то их можно зашить гипсокартоном, затем отшпатлевать и покрасить в цвет потолка. В случае вертикальных труб, также можно рассмотреть вариант зашивки ГВЛ с последующей окраской, оклейкой обоями или другим вариантом в соответствии с настоящей отделкой.
• На схеме для более точного процесса закупки комплектующих нужно указать длину труб, все тройники, повороты (отводы), прикинуть углы поворота труб для точного приобретения отводов, предусмотреть количество крепежных хомутов (приблизительно через 1 м). И не забыть диаметры и количество вентиляционных решеток и переточных каналов внешних стен.

Для того, чтобы естественный выброс воздуха из всех помещений одного этажа был равномерным, вентиляционные отверстия в них должны располагаться на одном уровне, тогда сила тяги в каждом отдельном канале будет одинаковой.

Чтобы не портить интерьер многих комнат, стоит расположить вертикальные или горизонтальные каналы блоками вместе в одном помещении, если это возможно.

Так как для кухонь и санузлов требуется больший воздухообмен, чем для жилых комнат. Поэтому на кухне устанавливают кухонную вытяжку. Для санузлов (туалета и ванной комнаты) лучшим образом подойдут настенные вентиляторы вместо вентрешеток. В таком случае можно говорить о смешанном естественно-принудительном устройстве домовой вентиляции.

Чтобы не было перетока загрязненного воздуха из этих помещений, вентканалы от них прокладывают отдельно. Или совмещает вентканалы санузлов, исключая жилые помещения. При таком объединении нужно установить обратный клапан в трубах. Тогда неприятный запах при обратном токе не попадет внутрь.
