Проектирование и монтаж систем отопления

Геотермальные установки

Благодаря внедрению новых технологий, связанных с отоплением частного дома, сегодня удается добиться не только экономного расходования источников тепловой энергии, но и обеспечения производства электроэнергии. Полученное количество электричества можно использовать для всевозможных нужд: освещения здания, работы нагревательного котла, входящего в водяную отопительную конструкцию.

Среди способов, используемых при выработке энергии, упомянем о применении геотермальных установок. Их функционирование соответствует тепловому насосу, а для получения тепла пользуются грунтом за пределами частного дома.

  • в частных домах осуществляют монтаж специального теплового насоса, перекачивающего теплоноситель;
  • вне пределов строения внутрь подготовленной шахты опускают теплообменник, называющийся грунтовым зондом. К тепловому насосу по нему осуществляется поступление грунтовых вод;
  • от такого теплоносителя, при прохождении насоса, передается часть тепла, расходуемая для обогрева дома.

В самых эффективных и производительных геотермальных системах, основанных на современных технологиях отопления частных домов, пользуются вместо грунтовых вод антифризом, заливаемым в резервуар, который располагают на глубине (детальнее можно прочитать в «Современных системах отопления частных домов — выбор варианта отопительной системы из наиболее доступных»).

Отличием отопительных систем, созданных с использованием теплового насоса, является значительная эффективность. Если затрачивается 1 кВт энергии, они обладают способностью выработки 4 — 6 кВт. Внедрение новых технологий в отоплении, основанных на геотермальных установках, не предполагают пользование твердым или жидким топливом. При их функционировании в природную среду не происходит выделения тяжелых металлов или токсинов.

Для того, чтобы соорудить геотермальную теплоснабжающую конструкцию, необходима значительная сумма, доступная небольшому количеству потребителей. Отметим, что вряд ли можно справиться с самостоятельным монтажом подобной системы. Хотя производители и прилагают подробную инструкцию, основной сложностью отличается строительство шахты, предназначенной для размещения теплообменника. Разумней всего обратиться к профессионалам.

Принцип действия

Установку можно разбить на три составляющие:

  • внешний контур;
  • внутренняя разводка;
  • геотермальный насос.

Внешний контур представляет собой конструкцию труб, проложенную под землей на уровне подземных вод. Глубина их залегания должна быть ниже глубины промерзания. Внешний контур представляет собой отопительные коммуникации дома.

Принцип действия установки заключается в следующем. Тепло подземных вод передается теплоносителю внешнего контура. При помощи насоса он поступает в теплообменник. После чего осуществляется передача тепла на внутреннюю разводку. Всех сложностей монтажа можно избежать, если поблизости находится водоем. Теплообменник погружается в воду и подключается к отоплению. Площадь водоема должна быть не менее 200 м².

Преимущества устройства

Конструкция имеет следующие преимущества:

  • универсальность — система может работать не только как отопительная, но и охлаждающая;
  • низкий расход электроэнергии — она необходима только для питания насоса и составляет порядка 1 кВт в час;
  • пожарная безопасность обеспечивается за счет отсутствия процесса горения;
  • высокий коэффициент полезного действия — из 1 кВт электроэнергии выход составляет 5 кВт тепла;
  • простота эксплуатации и технического обслуживания.

Недостатком является высокая стоимость теплового насоса и монтаж оборудования. Для дома площадью 100 м² и потребляемой мощности 5 кВт*ч, монтаж отопительной системы составит примерно 440 тыс. рублей. Этот расчет берется для домов, находящихся в радиусе 50 метров от водоема, в который будет погружаться теплообменник.

Одно- и двухтрубные системы отопления

Отличаться системы теплоснабжения также могут и тем, из какого количества трубопроводов они состоят.

Вариантов устройства в данном случае может быть только два: система с одной трубой и двухтрубная коммуникация:

В первом случае нагретый теплоноситель, поступающий к радиаторам, и уже остывший движутся по одной трубе. Этот вариант устройства прост в монтаже и более доступен касательно стоимости

Однако здесь важно помнить об одном отрицательном свойстве такой схемы: при движении горячей воды от одной батареи к другой часть тепла будет теряться, а обеспечить равномерный нагрев на протяжении всей отопительной цепочки очень проблематично.
Хорошей заменой системе с одной трубой станет установка двухтрубной коммуникации. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой

Производительность работы всей системы при такой схеме подключения является боле высокой.

По мнению многих специалистов, применение двухтрубной разводки должно сопровождаться установкой распределительного центра, от которого отходят все трубы с горячим теплоносителем и к которому примыкают трубы с холодной водой. Благодаря такому механизму отрегулировать движение воды в системе гораздо удобнее. Кроме того, обезопасить всю систему также можно, обустроив специальный обводной канал, именуемый байпасом, о котором уже говорилось ранее.

Таким образом, можно отметить, что собственноручный монтаж и подключение компонентов отопительной системы – это очень сложная работа, требующая не только повышенного внимания со стороны хозяев, но иногда и специальной подготовки в области строительства. Помочь в выполнении всех монтажных мероприятий могут различные фото элементов отопительных систем, а также видео, подробно описывающие весь процесс работы, начиная от расчетов и заканчивая запуском системы отопления.

Кроме того, в случае возникновения трудностей всегда есть возможность обратиться за помощью к профессиональным мастерам, способным дать нужный совет и справиться с подключением тех или иных структурных частей системы теплоснабжения.

Из чего состоит система отопления?

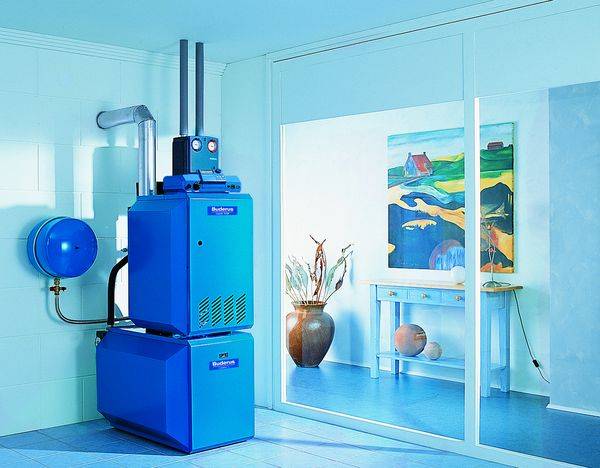

Основным элементом отопительной конструкции является котел. Выбор центрального агрегата основывается на требуемой мощности. Для ее выяснения необходимо разделить общую площадь дома на удельную мощность.

Таким способом выясним минимальную мощность отопительного котла, способного обеспечить теплом все жилые помещения. К полученному числу обычно прибавляют 25%, тем самым возлагая на агрегат оптимальную нагрузку и оставив запас мощности на случай непредвиденных морозов.

Современные отопительные котлы снабжаются электронной системой управления и другими необходимыми элементами. Помимо отопительного котла проект отопления включает в себя схему разводки труб и радиаторов.

Такие элементы широко представлены на строительном рынке и могут быть произведены из различных материалов, отличающихся своими свойствами, качеством и, соответственно, ценой.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден. сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

  • Максимальная глубина бурения скважины – 15 м
  • Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

  • Стоимость получаемой энергии меньше, чем при использовании традиционных источников
  • Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Различия индивидуального обогрева от централизованного

Почему наши соотечественники так стремятся к индивидуальному отоплению? Давайте разбираться. Для этого рассмотрим преимущества индивидуальных систем отопления:

  1. Высокая эффективность. Ни для кого не секрет, что тепловые сети изношены более чем наполовину. Это приводит к перебоям в их работе, а также высоким тепловым потерям, которые порой составляют 70%. Только вдумайтесь в эту цифру, две трети тепла уходит в атмосферу, но мы за него платим. В системах отопления частных домов таких проблем нет.
  2. Качественная регулировка. Вы можете быстро подстраиваться под температуру внешней среды, в то время как районной котельной это делать проблематично. За счет своевременной регулировки достигается хорошая экономия на энергоресурсах, порядка 20%. К тому же, если вас часто не бывает дома, вы можете задать режим работы на минимальном уровне, что позволит еще больше экономить. Также вы можете начинать отопительный сезон, когда необходимо именно вам.
  3. Полная независимость от районной котельной. Вас перестанут интересовать проблемы перебоев в их услугах.

Установка батареи центрального отопления

Из чего состоит система отопления?

Основным элементом отопительной конструкции является котел. Выбор центрального агрегата основывается на требуемой мощности. Для ее выяснения необходимо разделить общую площадь дома на удельную мощность.

Таким способом выясним минимальную мощность отопительного котла, способного обеспечить теплом все жилые помещения. К полученному числу обычно прибавляют 25%, тем самым возлагая на агрегат оптимальную нагрузку и оставив запас мощности на случай непредвиденных морозов.

Современные отопительные котлы снабжаются электронной системой управления и другими необходимыми элементами. Помимо отопительного котла проект отопления включает в себя схему разводки труб и радиаторов.

Такие элементы широко представлены на строительном рынке и могут быть произведены из различных материалов, отличающихся своими свойствами, качеством и, соответственно, ценой.

Структура отопительной системы

Проектирование будущего отопления в частном доме начинается с обзора всех элементов.

Главной частью всей конструкции служит отопительный котел необходимой мощности.

Современные системы обогрева снабжаются электросистемой управления.

Кроме основного котла нужны трубы, радиаторы, перемычки, запорная арматура, кран Маевского, датчики для отслеживания состояния работы всей цепи. Очистка теплоносителя требует установки фильтра.

Кроме базовых элементов стоит ставить дополнительные: расширительный бак, циркуляционный насос, фильтр на кран с холодной водой, подключенный для компенсации количества теплоносителя.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

  • экономный расход материалов;
  • легкий монтаж;
  • длительная надёжная эксплуатация;
  • возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

  • невозможность поддерживать одинаковый температурный режим во всех помещениях;
  • горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
  • большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Выбор энергоносителя

Существует множество моделей котлов, работающих на разном типе топлива. В зависимости от вида прибора выбирается подходящий энергоноситель.

На твердом топливе

Для загородного дома лучше всего подойдет твердое топливо (уголь, дрова, сломанные деревянные части заборов или иных построек, деревесные пеллеты, брикеты, навозная органика).

Коэффициент полезного действия (КПД) такой техники чаще всего бывает около 75%.

Недостаток в том, что нужно постоянно добавлять топливо для поддерживания силы горения. Температуру контролировать сложнее, так как силу горения регулируют, усиливая или уменьшая тягу, а система медленно охлаждается.

Дизельная модель

Дизельные генераторы работают на солярке. Необходимо поставить бак под солярку не менее 750 литров в объеме.

Оставлять без присмотра такую систему нельзя. Во время работы прибора выделяется много шума.

Электрообогреватель

Экологически чистый способ прогреть жилье – поставить электрическое оборудование. Мощность основного агрегата не может превышать максимально допустимую проводимость проводки.

При силе тока в 16 А и напряжении 220 Вт нельзя поставить котел мощнее 3,5 кВт. При желании увеличить мощность нужно написать заявление в соответствующие инстанции о разрешении установки оборудования, которое подключается к трехфазной лини мощностью 380 Вт.

Такая аппаратура эксплуатируется автономно, поддерживает постоянную температуру, не требует монтажа дымоотвода, так как не выделяет продуктов горения.

Газовое оборудование

Распространенной модификацией является работающий на газу котел. Аппарат работает от общей магистрали, или используется баллонный газ.

Когда используются баллоны, необходимо обеспечить наружное хранение. Устанавливается защитный шкаф с теплоизоляцией и вентиляционными отверстиями сверху. Таким способом размещаются подключаемые баки, а запасные должны храниться в строго горизонтальном положении на стеллажах.

Выделяется две разновидности такого оборудования – одноконтурные и двухконтурные. Первый вариант удобнее, проще.

Расход газа около 2 баллонов в неделю, но можно сразу подключить нагрев горячей воды, что не сильно влияет на затраты топливной жидкости.

Пример составленной схемы с разбором правил, ошибок составления проекта показан в следующем видео:

Проект отопления частного дома — проектируем систему правильно

После того, как построен загородный коттедж, в нем еще невозможно жить, поскольку необходимо проложить все инженерные коммуникации и создать эффективную и надежную отопительную конструкцию. Чтобы обеспечить комфорт, требуется иметь профессионально выполненный проект отопления частного дома. Только учет всех нюансов и правильно произведенные расчеты позволят создать в помещениях микроклимат, способствующий уютной обстановке.

Проект отопительной системы домовладения предполагает наличие поэтажного плана теплоснабжающей конструкции, в котором указываются все требуемые размеры, допуски и прочие параметры (прочитайте: «Проект отопления двухэтажного дома — пример проектирования системы «). Проектные организации сейчас составляют трехмерные чертежи обустройства обогрева загородных коттеджей. Как выглядят такие проектные решения, видно на фото.

Когда речь идет о комплексном подходе, проектирование системы отопления частного дома предполагает соблюдение ряда принципиальных моментов:

разумное расположение здания относительно внешних коммуникаций, начиная от электрических сетей и заканчивая газоснабжением;
правильное местонахождение коттеджа в соответствии со сторонами света, поскольку необходимо, чтобы через окна проникало внутрь как можно больше солнечной энергии;
применение современных оконных технологий – тепло не должно покидать помещение через щели в рамах. Для этого желательно установить трехкамерные пластиковые окна с клапанами вентиляции;
не помешает использование эффекта теплицы – при надежных даже больших окнах в сильные морозы на солнечной стороне здания, при наличии источника тепла такого, как камин, не будет необходимости в других нагревательных приборах, поскольку температура в комнатах не будет опускаться ниже плюс 20-22 градусов;
желательно установить в помещении камин, даже электрический, который является автономным источником тепловой энергии и создает уют;
в обязательном порядке надо утеплить не только внешние стены, но и внутренние ограждения – потолки, напольные покрытия, перегородки между помещениями, расположенными на одном этаже

Необходимо обратить внимание на утепление верхнего этажа;
в комнатах нужно поставить мягкую уютную мебель, отлично сберегающую тепло.

Воздушная

Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.

Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.

Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.

Сравнение затрат различных отопительных систем

Зачастую выбор определенной системы отопления основывается на стартовой стоимости оборудования и его последующего монтажа. Опираясь на этот показатель, получаем следующие данные:

  • Электричество. Первоначальные вложения до 20000 рублей.
  • Твердое топливо. Покупка оборудования потребует от 15 до 25 тысяч рублей.
  • Котлы на жидком топливе. Установка обойдется в 40-50 тысяч.
  • Газовое отопление с собственным хранилищем. Цена 100-120 тысяч рублей.
  • Централизованная газовая магистраль. За счет высокой стоимости проведения коммуникации и подключения стоимость превышает 300000 рублей.

На что следует обратить особое внимание

Каждый владелец загородного коттеджа, пока разрабатывается и реализовывается проект отопительной конструкции в его доме, должен вникать в каждый нюанс. Такой дотошный подход не всегда нравится исполнителям работ. С целью избежать недоразумений с ними в дальнейшем, нужно предупредить их заранее об активном участии в реализации проекта.

Давно известно, что при условии хорошего взаимодействия с мастерами, с их стороны не будет нареканий в чрезмерном внимании к выполняемой ими работе. В проектной документации должна быть учтена возможность вносить корректировки в процессе осуществления монтажа и запуска системы.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

  • Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
  • Рациональное распределение тепла. Тепло движется снизу вверх.
  • Комфорт и микроклимат.
  • Отсутствие приборов отопления на стенах в большинстве случаем

Размер и мощность отопительного прибора

  1. Как рассчитать количество секций для радиаторного отопления отдельной комнаты?

Расчет тепловой мощности для отдельного помещения выполняется так же, как для дома в целом.

Прихожая лишена отопительных приборов, но тоже нуждается в обогреве.

Чтобы пересчитать ватты в количество секций, нужно лишь разделить расчетную мощность на тепловой поток от одной секции. Соответствующие данные обычно можно найти на сайте изготовителя отопительного прибора. В их отсутствие можно воспользоваться очередной таблицей:

Материал секции радиатораТепловой поток при стандартном размере секции (500 мм по осям коллекторов)
Чугун160
Биметалл (сталь+алюминий)180
Алюминий200

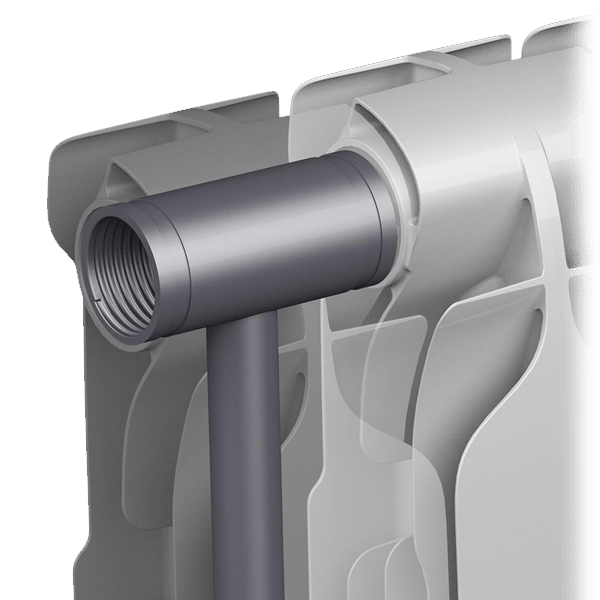

Устройство биметаллического радиатора.

Важный момент: производители указывают тепловой поток для разницы температур между теплоносителем и воздухом в комнате в 70 градусов. При уменьшении дельты (скажем, температура батареи в 50 градусов при температуре воздуха 24С) мощность прибора будет пропорционально уменьшаться.

Давайте продолжим проектирование отопления в нашем доме в Инкермане и рассчитаем минимальное количество алюминиевых секций для температуры теплоносителя в 70 градусов при +25С в жилых комнатах.

Дельта температур будет равной 70-25=45 градусов. Номинальный тепловой поток от секции (200 ватт) уменьшится в 70/45=1,55 раза и составит 130 ватт. При потребности в тепле в 10000 ватт нам потребуется 77 секций.

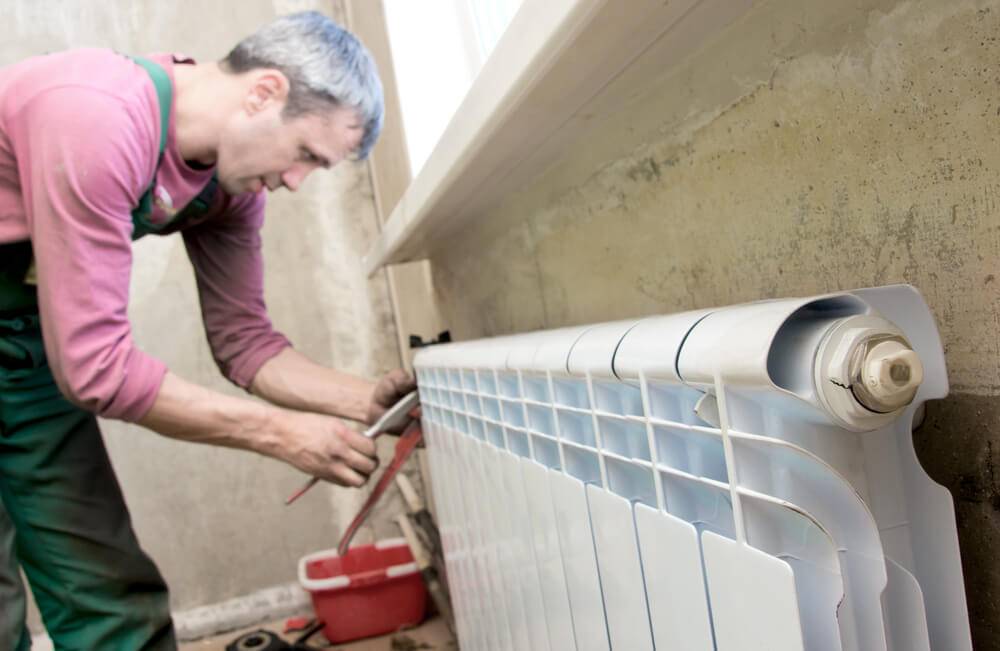

Радиаторы монтируются под окнами и создают тепловую завесу в проемах.

Альтернативы газовому отоплению

Как я уже упомянул, газовое отопление самое удобное и для домов постоянного проживания, газификация дома это предел мечтаний. Однако суммарная стоимость газификации дома, заставляет искать альтернативу газу.

Электричество

Электричество само по себе отличная альтернатива газа, если бы не было такое дорогое. Практика показывает, что за 7 месяцев отопительного сезона, при использовании только электрического отопления, придется потратить 50-60 тысяч рублей и это при хорошей настройке котла отопления.

Используя электричество, можно отопить дом при помощи:

  • Электрического котла отопления (100 метров дома=10 кВт котла).
  • Электрических конвекторов (дешевый монтаж, но требует новой электропроводки).
  • Пленочное инфракрасное отопление (редко используется как основное отопление из-за высокой стоимости монтажа и эксплуатации).

Кроме электричества, альтернативой газа могут стать:

Дизельное топливо. Масса недостатков: дорогое оборудование, нужно специальное место для ёмкости, необходимо постоянное пополнение топлива. Стоимость дизельного топлива: 2-3 рубля на 1 кВт тепла.

Дрова. С дровяным отоплением не всё просто. С одной стороны они доступны. Если их заготавливать самостоятельно, обходятся они совсем дешево. Наверное, по этому, вся деревенская Финляндия топится дровами. В России стоимость покупных дров, чуть дороже газа, но дешевле всех других видов топлива. Газ – 20-30 копеек на 1 кВт, дрова – 70 копеек, уголь 1,3 -1,5 рубля, электричество – 3±1 рубль за 1 кВт.

Солнце. Если вы на живете в солнечных районах, солнце можно рассматривать как источник отопления дома. Обычно солнечные коллекторы, лишь могут выступать как дополнительный источник, например, зарядки аккумуляторов системы бесперебойного питания, тех же газовых котлов.

БИО топливо. На сегодня БИО топливо трудно рассматривать, как реальную альтернативу другим источникам тепла.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
