Основные типы кондиционеров
Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.
Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.
Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.
Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.
Правильный поэтапный монтаж сплит-системы
Как проводят правильный монтаж кондиционера профессиональные бригады, поэтапно написано ниже. Для примера взята настенная сплит-система LG 18 размера. Она была размещена в офисе с площадью в 35 м², где постоянно находятся 7 человек и установлены 7 компьютеров + 2 принтера. Помещение имеет 2 больших окна, которые выходят на солнечную сторону. Место установки – возле одного из стеклопакетов напротив копировальной машины.
Этапы:
- Высверливается большим перфоратором в стене отверстие на улицу. Для этого используют бур диаметром 55 мм.
- Далее прокладывают кабельканал 6*6 от отверстия до внутреннего блока.
- Размечают отверстия под монтажную пластину от комнатного модуля и под кронштейны для наружного блока.
- Маленьким перфоратором просверливают соответствующие отверстия и закрепляют монтажную пластину с помощью дюбелей и саморезов. Кронштейны крепят дюбелями 12*100 мм.
- Монтируют внешний блок кондиционера на кронштейны и фиксируют его болтами и гайками. Далее закрепляют внутренний модуль на монтажной пластине.
- Прокладывается трасса и межблочные кабеля. Перед этим на медный трубопровод надевают утеплитель. Трубки обязательно развальцовывают. Производят подключение к обоим блокам.
- Подключают электрические соединения. Провода предварительно обрезают, зачищают, обжимают, только потом подсоединяют к клеммным колодкам.
- Дренаж прокладывают с трубопроводом и подключают к внутреннему блоку.
- Подключают питание к тому блоку, который нужен для данной модели. Для вышеупомянутого кондиционера силовой кабель от щитка был протянут к наружному модулю.
- Тщательно герметизируют отверстия для трассы в стене монтажной пеной и закрывают крышки на коробе.
- Проводят вакуумирование контура не менее 10 минут. Открывают краны и запускают рабочий газ.
- После включают сплит-систему в тестовом режиме и проверяют ее работоспособность: замеряют давление и смотрят качество охлаждения выходящего потока.
Это описан монтаж обычной бытовой сплит-системы. Если проводят монтаж полупромышленной или промышленной системы кондиционирования, то возникают дополнительные особенности в установке комнатного модуля.
Особенности установки кассетных и канальных кондиционеров
К примеру, установка кассетной сплит-системы начинается с крепления подвесы для внутреннего блока на анкерные болты в ячейке подвесного потолка. При креплении комнатного модуля обязательно выравнивают его по установленному уровню от потолка, который обычно указан производителем. Фиксация происходит с помощью монтажных шпилек. Дренаж кассетной сплит-системы чаще всего отводят в специальную централизованную дренажную систему.
Канальные сплит-системы могут иметь протяженную сеть воздуховодов, которые крепятся к адаптеру и подводятся к распределительным решеткам в каждом помещении. Установка внутреннего блока производится за подшивным потолком жилого или подсобного помещения.
воздуховоды
Здесь в первую очередь важно рассчитать требуемый напор выходящего воздуха, так как от этого будет зависеть длина воздуховодов и их количество. От этого также могут зависеть их форма и фасон
Существуют воздуховоды:
- круглого и прямого сечения,
- прямошовной и спиральной конструкции,
- с фланцевым, бесфланцевым и сварным типом соединения,
- гибкие и полугибкие.
Также необходимо воздуховоды утеплить и звукоизолировать. Утепление требуется для предотвращения появления конденсата. Звукоизолируют для обеспечения тихой работы. В противном случае такая сплит-система будет шуметь.
Для управления канальной системой проводным пультом ДУ понадобится провести отдельный провод к внутреннему блоку также, как и в ситуации с кассетным кондиционером.
По сути, основные отличия у разных сплит-систем наблюдаются при установке внутреннего блока, внешние модули монтируются и соединяются с комнатным везде по одной и той же схеме, как это описано в плане установки настенного кондиционера LG.
Безусловно, монтаж любого кондиционера своими руками – это опасное мероприятие, тем более, когда речь идет о полупромышленных или промышленных системах.
Общая схема кондиционера
В каждом конденсаторе присутствуют основные элементы, выполняющие определенные функции. Внутри внешнего блока расположен конденсатор, превращающий газообразный хладагент в жидкую форму. Другим важным элементом является дроссель или терморегулирующий вентиль. С его помощью происходит снижение давления хладагента при подходе к испарителю. Сам испаритель изготовлен в виде радиатора, установленного во внутреннем блоке.
Во время снижения давления именно здесь осуществляется переход хладагента из жидкой в газообразную форму. С помощью компрессора хладагент сжимается и циркулирует по кругу. Вентиляторы создают потоки воздуха, необходимые для обдува испарителя и конденсатора. Соединение всех основных элементов выполняется с помощью медных трубок. В результате, образуется замкнутый контур, по которому происходит циркуляция хладагента.
Принцип работы
Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.
В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.
После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.
Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.
Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, – и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.
Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.
Заключение
Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.
Как работает система чиллер-фанкойл
Что такое инверторный кондиционер
Как включить кондиционер на обогрев
Как выполняется антибактериальная чистка кондиционера
Вот и сбылась ваша мечта – в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети – его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.
Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение
.
- прямое подключение через розетку;
- отдельное проведение провода к электрощиту.
Первый вариант идеально подходит для всех бытовых устройств – они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

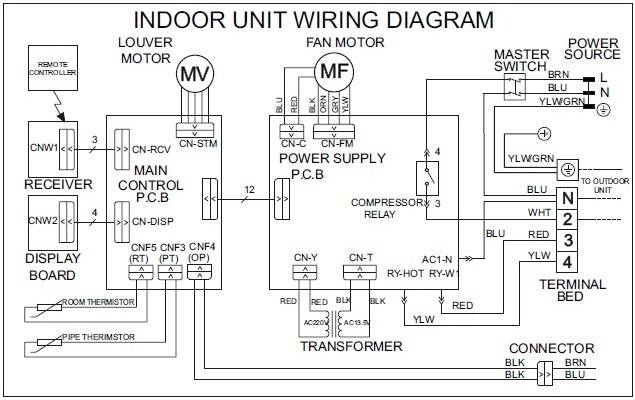

Схема подключения кондиционера к электросети
На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.
Типовое устройство и принцип функционирования
Типовая климатическая установка для дома представлена «связкой» из двух элементов – уличного и внутреннего модуля.
В наружном корпусе (компрессорном блоке) осуществляется конденсация, а внутренняя часть выполняет задачи испарителя. Элементы собраны в единую систему кондиционирования с помощью проводов и трубок с циркулирующим фреоном
Чтобы понять, по какому принципу происходит охлаждение воздуха, необходимо разобраться в основных компонентах сплит-системы.
Составляющие выносного блока:
- Вентилятор – обеспечивает обдув внутренних элементов, в частности, конденсатора.
- Конденсатор. В радиаторе хладагент охлаждается, передавая тепло наружному воздухопотоку.
- Компрессор – сердце холодильного аппарата. Устройство предназначено для сжатия и передачи фреона по контуру.
- Система управления. На инверторных моделях плата расположена во внешнем корпусе, в остальных кондиционерах электроника является частью внутреннего блока.
В реверсивных сплит-системах предусмотрен четырехходовой клапан (позиция 5 на рисунке ниже), изменяющий вектор подачи фреона зависимо от режима работы: «обогрев» или «охлаждение».
Дополнительные элементы: 6 – штуцерные соединения для подвода медного трубопровода, 7 – фильтр на входе к компрессору, 8 – крышка, защищающая места штуцерных соединений и подвода кабеля
Устройство внутреннего блока несколько проще.
Главные рабочие узлы и детали:
- Передняя крышка с жалюзи. Пластиковая перфорированная панель для подачи воздуха вовнутрь помещения. Решетки регулируют направленность воздушных масс.
- Воздушный фильтр. Полимерная сетка и фильтрующие элементы удерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних ароматов, электростатический – задержка пыли.
- Теплообменник. Выполняет роль испарителя – здесь осуществляется нагревание и испарение фреона.
- Вентилятор. Нагнетает воздушные струи, перенаправляя их через испаритель в помещение. Возможно несколько скоростей вращения.
На лицевой стороне прибора расположена индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.
Под испарителем предусмотрен поддон для сбора конденсата. Из емкости жидкость самотеком выводится по дренажному шлангу наружу. Штуцерные соединения для подвода медной трассы находятся с тыльной стороны блока
Принцип функционирования кондиционера базируется на передачи тепла из комнаты на улицу. В системе используется уникальное свойство хладагента – закипание при низкой температуре.
Порядок работы в режиме охлаждения:
- После включения сплит-системы газообразное вещество подается к компрессору – здесь фреон сжимается, а его температура возрастает.
- Нагретый газ поступает в теплообменник внешнего блока, где происходит конденсация – преобразование в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
- Хладагент направляется к внутреннему теплообменнику. Следуя по капиллярной трубке, жидкость дросселируется – давление материала понижается.
В испарителе наблюдается обратный процесс – поступивший фреон обдувается теплом из помещения и при переходе из жидкого состояния в форму газа выделяет холод. Охлажденные воздухопотоки подаются в комнату.
В процессе трансформации хладагента из газа в жидкость неизбежно появление конденсата. Для нормальной работы системы кондиционирования необходимо организовать беспрепятственный отвод влаги – установить дренажную трубку (+)
5 Крепление кабеля к электрощиту
Схема подключения сплит-системы к электросети предусматривает использование трехжильного медного кабеля. Если кондиционер обладает мощностью менее 3 кВт, то допускается его сечение 1,5 мм². При мощности агрегата от 3 до 5 кВт сечение провода должно быть 2,5 мм².
Более надежным считается кабель с маркировкой ВВГ, который защищен поливинилхлоридной изоляцией. Срок его службы составляет около 30 лет. Если планируется укладывать провод в штробу, тогда лучше подойдет плоский кабель ВВГ-П. Для установки в кабель-канале или в гофрированной трубе используется негорючий провод ВВГ-НГ.
Крепление наружного узла
Крепление наружного узла в частном доме не требует больших усилий, но в случае с многоквартирным помещением дела обстоят куда серьезнее. В таком случае нужно тщательно продумывать место расположения внешнего блока, чтобы он не мешал соседям и не вызывал стекание конденсата по стене дома. Но и устанавливать узел на большой дистанции от балкона тоже недопустимо, так как через какое-то время его нужно будет заменить или обслужить.
Эксперты рекомендуют устанавливать блок с восточной или северной стороны окна или балкона, как правило, в нижней части. В таком случае он не будет никому мешать, а дотянуться до него можно будет просто через открытое окно. Используя хороший уровень, следует определить места крепления кронштейнов и просверлить отверстия в стене под анкерные болты.
Прокладывая межблочные коммуникации, следует сделать сквозное отверстие. Его диаметр может составлять 80 мм. При выполнении работ в кирпичной стене, лучше начинать сверлить по шву между кирпичами. Такой подход позволит сократить полезное время, а само отверстие будет максимально аккуратным.
Кронштейны фиксируются по предварительно выполненной разметке, выравниваются с помощью строительного уровня, а затем надежно закрепляются болтами. Наружный блок должен устанавливаться таким образом, чтобы между радиатором и поверхностью стеновой конструкции находилось не меньше 10 см. Подключение и последующий запуск системы осуществляются чуть позже, после чего заделываются образовавшиеся зазоры. Убедившись в надежности фиксации блока, можно начинать следующий этап.
Подключение системы кондиционирования
- точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
- если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
- установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.
Что потребуется для самостоятельного монтажа
Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.
При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень
Оборудование
Итак, для установки кондиционера своими руками потребуется следующее оборудование:
- Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
- Дрель для установки крепежа с набором сверл разного диаметра.
- Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
- Развальцовщик для медных труб.
Устройство для развальцовки труб
Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.
Материалы
Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:
Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли
Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета
Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
- Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
- Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.
Это все, что необходимо для установки кондиционера своими руками.
Общая информация
Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.
Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.
Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:
На линии подключения сплит-системы поставлен автомат 20 ампер;
Кондиционер маломощный (до 1.5 кВт);
На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;
Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.
Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.
Основная линия
Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.
Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:
Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)

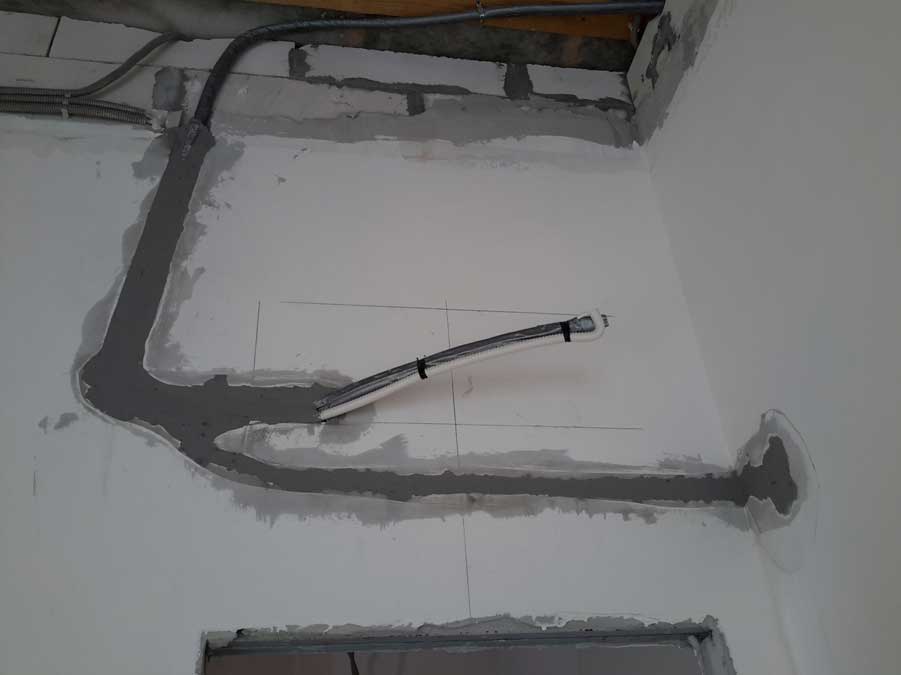

Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.
Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.
Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!
Вспомогательная линия
Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.
Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют «трассой» или «магистралью». После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.
Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.
Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным
Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению
Подключение по выделенной линии
После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.
Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.
