Принцип работы и разновидности преобразователей напряжения

Схемные решения преобразователей на основе тиристоров

Особенностью схем на тиристорах является то, что они рассчитаны на работу с определенным характером нагрузки.

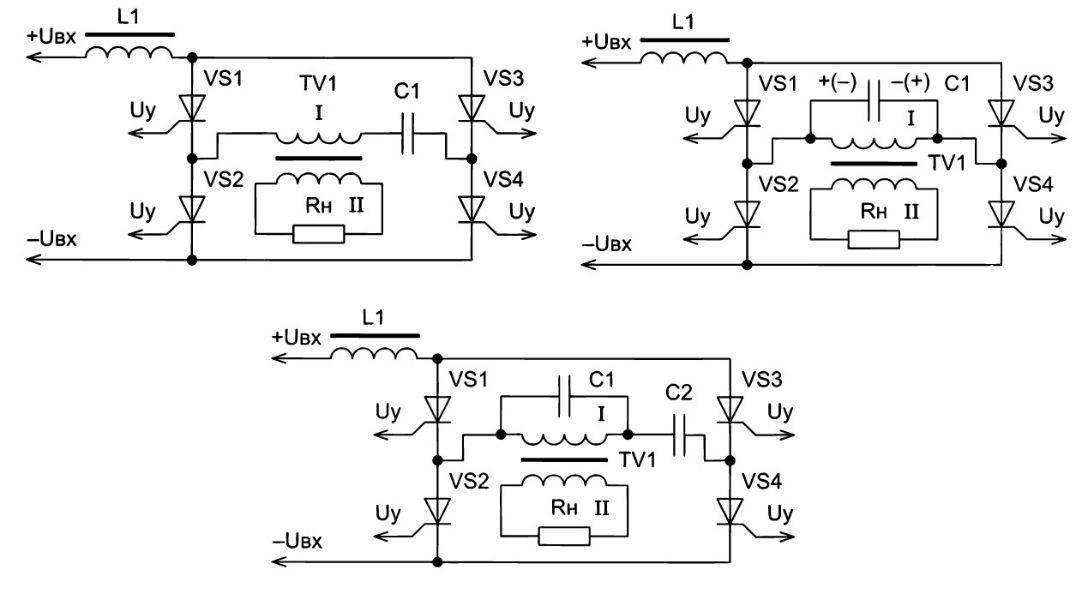

Последовательный и параллельный инверторы тока

Данный тип преобразователей имеет дополнительный конденсатор, включенный последовательно или параллельно нагрузке. Назначение конденсатора – обеспечение надежного запирания тиристоров, не участвующих в прохождении тока по силовой цепи. Для стабилизации тока через нагрузку вход инвертора тока содержит индуктивность, которая в идеальном случае должна стремиться к бесконечности.

Комбинированные схемы

Комбинированная последовательно-параллельная схема содержит два конденсатора и позволяет улучшить нагрузочные характеристики устройства. В частности, такая схема отличается большей устойчивостью при работе с малой нагрузкой.

Преобразователь напряжения Мак-Мюррея

Схема Мак-Мюррея включает в себя контур LC. Данный контур образуется из соединения конденсатора и катушки индуктивности через открытый в данный момент тиристор, закрывая противоположный.

Данное решение позволяет питать индуктивную нагрузку, например, устройства, в которых производится индукционный нагрев или сварка металлических конструкций.

Последовательный резонансный инвертор

В подобной схеме емкость конденсатора и индуктивность подобраны таким образом, чтобы на частоте преобразования LC контур находился в резонансе. Таким образом, управление тиристорами будет происходить на резонансной частоте.

Преобразование может вестись на более высокой частоте, что улучшает характеристики схемы из-за лучших условий переключения ключевых элементов.

Пример применения микроконтроллера Ардуино

Выбирая свой первый проект, вы, скорее всего, самостоятельно просмотрите немало разнообразных примеров применения Ардуино, но мы же можем привести наиболее популярные:

1. Системы смарт-хауса. Это различные умные переключатели, занавески, вентиляторы и разнообразные сигнализации. Они позволяют сделать ваше взаимодействие с жильем более интерактивным.
2. Автоматические теплицы.
3. Разнообразные датчики, вплоть до специального ошейника для домашнего любимца, показывающего его местоположение и пульс.

В целом же, в вопросе применения вы ограничиваетесь лишь собственной фантазией!

Принцип работы и конструкция

Для преобразования нагрузки может использоваться тиристорный или транзисторный высоковольтный преобразователь на базе IGBT. Тиристорный частотный преобразователь (ТП, ТПР или ТПЧ) – это электрическое устройство для преобразования переменного тока в постоянный, регулирования его уровня и прочих характеристик. С его помощью можно уравнивать различные параметры электрических редукторов: скорость вращения в момент пуска, угол и прочие.

Фото — тиристорный уравнитель

Тиристорный преобразователь применяется для двигателя постоянного тока (ДПТ) вместе с системой автоматического регулирования (FR A700 в Mitsubishi Electric, Siemens Simoreg DC Master, Omron Yaskawa). Он имеет очень широкую область применения благодаря своим достоинствам:

1. Высокий показатель КПД – до 95 % (к примеру, у модели ПН-500);
2. Широкий спектр контроля. Его можно использовать для двигателя с мощностью от десятых киловатта до нескольких мегакиловатт;
3. Способность выдерживать сильные импульсные нагрузки при включении электродвигателя в сеть;
4. Высокие показатели надежности и долговечности;
5. Точность в работе.

Но у такой системы есть определенные недостатки. В первую очередь – это низкий коэффициент мощности, который проявляется при глубоком регулировании производственных процессов. Компенсировать его можно при помощи дополнительных устройств. Кроме этого, мощный преобразователь вызывает помехи в электрической сети, что сказывается на работе чувствительного электро- и радиооборудования.

1. Трансформатор или реактор;
2. Выпрямительные блоки;
3. Дополнительный реактор, сглаживающий преобразование;
4. Система защиты оборудования от перенапряжений.

Большинство современных преобразователей подключаются к трансформатору через реактор. Трансформатор в этой схеме является согласующим звеном между входящим и выходным напряжением, он уравновешивает разницу между ними. Помимо него, электросхема также включает в себя специальный сглаживающий реактор. Этот прибор необходим для нейтрализации определенных пульсаций, возникающих при выпрямлении и изменении типа тока. Но система не всегда включает в себя реактор, т. к. при достаточной индуктивности асинхронного двигателя в нем нет необходимости.

Агрегат пропускает через автономный инвертор (расположенный во входящем звене) первичную нагрузку. Они попадают в выпрямляющие блоки, установленные в выходном звене. Для подключения других индукционных потребителей используются специальные шины, которые помогают выравнивать питание в целой группе устройств.

Такой преобразователь бывает низкочастотный и высокочастотный. В зависимости от потребных частот и имеющихся параметров электричества подбирается нужная модель. Нужно отметить, что в станках, где используется трехфазный ток, применяется другой тип подключения. Однофазный переносит воздействия и преобразования, в то время как на преобразовании трехфазного тока теряется КПД.

Фото — преобразовательный пункт

Система используется в плавке металлов, сварочных работах, контроле кранового механизма и многих других производственных и технологических процессах. Применение такого принципа работы позволяет реализовать систему генератор-двигатель без использования генератора. Благодаря этому производится широкая регулировка частот вращения шпинделя даже на самых малых скоростях, настраиваются механические и другие характеристики электропривода и прочие параметры.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии. Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов «по входу». Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ ДЛЯ ДОМА

В настоящее время широкое применение преобразователи напряжения нашли в быту. Их стали использовать в домашних условиях в качестве резервных или аварийных источников питания, задача которых обеспечить работу бытовой техники в случае несанкционированного отключения сети централизованного электропитания.

Как правило, преобразователь напряжения для дома представляет собой комбинацию инвертора с одной или несколькими аккумуляторными батареями. В коттеджах и загородных домах (дачах) их дополняют также устройствами, способными заряжать аккумуляторы.

В отдельных случаях для этого могут использоваться солнечные батареи или ветрогенераторы.

К инверторам, предназначенным для использования в домашних условиях, чаще всего подключают маломощную бытовую технику:

• телевизоры;
• компьютеры и пр.

При этом необходимо помнить об электроприборах, например, холодильниках, электронасосах и др., которым для работы необходима подача электропитания с «чистой синусоидой», что требует приобретения значительно более дорогих устройств.

В местах, где отсутствует централизованная электросеть можно, рассчитав необходимую электрическую мощность, организовать систему электропитания целого дома. Однако это потребует приобретения достаточно дорогого оборудования.

Например, стоимость инвертора мощностью 10…60 кВт составляет не менее $20000. Использование подобного рода устройств целесообразно в случае организации систем электропитания на основе альтернативных источников энергии.

Если сравнивать классический блок бесперебойного питания (UPS), работающий в режиме online, с преобразованием напряжения, то сочетание компонентов «аккумуляторная батарея+инвертор» выглядит предпочтительней по ряду причин, среди которых:

• щадящий режим работы аккумуляторов;
• большой выбор аккумуляторных батарей;
• возможность параллельного подключения нескольких преобразователей и пр.

На отечественном рынке электрооборудования импульсные преобразователи представлены в достаточно широком ассортименте. Особой популярностью пользуется, например, продукция тайваньской компании Mean Well и голландской фирмы Victron Energy.

Продукция этих производителей отличается высоким качеством и обладает большим количеством различных функций. Так преобразователи типа DC/AC обеспечивают защиту рот глубокого разряда аккумуляторных батарей, контролируя величину минимального входного напряжения. Контролируют они и параметры выходного сигнала.

Все модели этих компаний имеют большой запас мощности, что позволяет им выдерживать большие перегрузки, возникающие при запуске электроприборов. Ряд устройств обеспечивает получение на выходе синусоиды высокого качества, что позволяет подключать к ним самое требовательное электрооборудование.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Принцип действия релейного стабилизатора напряжения

В первую очередь, в стабилизаторе замеряется входящее напряжение, далее, в зависимости от полученных результатов, с платы управления посылается сигнал на открытие того или иного реле, соответственно электрический ток с одной из отпаек автотрансформатора, уменьшенный или увеличенный до нужного значения, поступает на выводы стабилизатора, к потребителю.

В качестве примера работы стабилизатора, давайте примем, что каждый отвод автотрансформатора даёт +/- 15 Вольт изменения напряжения, работает это следующим образом:

— Если напряжение в сети 220В – оно сразу передаётся к потребителю, коэффициент трансформации при этом 1. Соответственно в пределах от 205В до 235В (220В +/-15В), напряжение на выход стабилизатора, будет передаваться без изменений.

— Как только входящее напряжение опускается до значения, меньшего чем 205 Вольт, задействуется первая вторичная обмотка автотрансформатора, с коэффициентом трансформации 1,075, тем самым на выходе снова получается 220 В (205*1,075). В этот момент отвечающее за этот отвод автотрансформатора рале замыкается, пуская ток на выходные контакты стабилизатора, а все другие размыкаются.

Далее, пока напряжение не упадет еще на 15В т.е. до 190В (205В-15В), будет продолжать действовать эта вторичная обмотка с тем же коэффициентом трансформации, таким образом, если в сети напряжение упадет до 196В (граница переключения на следующий режим), на выходе получается 211В (196*1,075).

— Когда входящее напряжение опускается ниже 190В, срабатывает очередное реле, а предыдущее размыкается, тем самым включается следующая вторичная обмотка автоматического трансформатора, с коэффициентом трансформации уже 1,15 и напряжение на выходе опять становится 220В (196*1.15) и так далее, каждые 15В переключается обмотка до, допустим, 145В – после чего стабилизатор уходит в защиту.

— Если же наоборот, напряжение в сети возрастает выше 235В, с помощью соответствующего реле задействуется понижающая вторичная обмотка, с коэффициентом трансформации 0,94 и опять же напряжение в сети выравнивается до требуемых 220В (235*0,94).

Думаю, теперь, принцип действия релейного стабилизатора вам понятен, теперь давайте рассмотрим какие у стабилизатора этого типа сильные и слабые стороны, в каких сферах его лучше всего применять.

История развития

При начале практического использования электрической энергии (1880-е) возникла проблема преобразования энергии.

Период использования	Компонентная база	Особенности
1880-е – 1990-е	Мотор-генератор (умформер)До сих пор находят применение (например, динамотор), хотя и ограниченное	+ Низкий коэффициент нелинейных искажений+ Высокий КПД + Большие мощности + Возможность преобразования постоянного тока + Стойкость к коротким замыканиям, перегрузкам, перенапряжениям — Материалоёмкость- Сложность ремонта и обслуживания- Наличие подвижных изнашивающихся частей- Шум и вибрации — Низкий коэффициент мощности
1880-е – настоящее время	Трансформаторы	+ Большая надёжность+ Высокий КПД+ Большие мощности- Большие габариты при малых частотах- Невозможность преобразования постоянного тока
1930—1970-е В настоящее время практически не используются	Ионные приборы (игнитрон)	+Большая преобразуемая мощность (по этому показателю устройства на ионных приборах до сих пор не превзойдены полупроводниковыми) +Стойкость к коротким замыканиям и перенапряжениям -Хрупкость корпусов (стекло, керамика) -Мощные ионные приборы наполнены парами ртути. В случае аварии высок риск загрязнения окружающей среды -Длительное время подготовки к работе
1960-е – настоящее время	Полупроводниковые диоды, тиристоры и транзисторы	+ Компактность+ Бесшумность+ Лёгкость и гибкость управления- Потери мощности в ключах- Искажения и помехи в сетях

Зачастую появление новых приборов не устраняет необходимости использовать ряд приборов, прежде существовавших. Например, многие полупроводниковые приборы используют трансформаторы, но в более выгодном высокочастотном диапазоне. В результате устройство приобретает преимущества и тех, и других.
Использование п-п инверторов для управления умформерами позволяет устранить коллекторы и щётки. Это снижает потери омические и на трение. Сами инверторы тоже могут быть меньшей мощности, например, при использовании машин двойного питания, потери — меньше, а качество преобразования энергии — гораздо выше.

Типовые схемы инверторов напряжения [ править | править код ]

Существуют большое число вариантов построения схем инверторов. Исторически первыми были механические инверторы, которые в эпоху развития полупроводниковых технологий заменили более технологичные инверторы на базе полупроводниковых элементов, и цифровые инверторы напряжения. Но всё же, как правило, выделяют три основные схемы инверторов напряжения:

Мостовой ИН без трансформатора

Область применения: устройства бесперебойного питания мощностью более 500 ВА, установки с высоким значением напряжения (220..360 В).

С нулевым выводом трансформатора

Область применения: Устройства бесперебойного питания компьютеров мощностью (250.. 500 ВА), при низком значении напряжения (12..24 В), преобразователи напряжения для подвижных систем радиосвязи.

Мостовая схема с трансформатором

Область применения: Устройства бесперебойного питания ответственных потребителей с широким диапазоном мощностей: единицы — десятки кВА .

Основные схемы силовой части

По схеме силовой части импульсные стабилизаторы делят обычно на три основных типа: понижающие, повышающие и инвертирующие. Такое разделение сложилось, в частности, в отечественной технической литературе.

Некоторые авторы, рассматривая схемы импульсных преобразователей постоянного напряжения во всём их многообразии, показывают, что число элементарных базовых схем преобразователя можно свести к двум — понижающего типа и повышающего типа. Также отмечается, что другие схемы импульсного преобразователя напряжения (в том числе инвертирующего преобразователя) могут быть получены каскадным соединением этих двух базовых схем[неавторитетный источник?].

В нижеприведённых схемах в качестве ключа S могут использоваться полевой транзистор, биполярный транзистор или тиристор, цепь управления ключом для простоты не показана. Отношение времени замкнутого состояния ключа к сумме длительностей замкнутого и разомкнутого состояний называют коэффициентом заполнения (или рабочим циклом — англ. duty cycle).

Преобразователь с понижением напряжения

Преобразователь с понижением напряжения

Названия в англоязычной литературе — buck converter (step-down converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D, при этом величина тока уменьшается. При достаточной индуктивности ток дросселя не успевает уменьшиться до нуля к началу следующего цикла (режим неразрывных токов) и имеет пульсирующий характер. Поэтому даже при отсутствии конденсатора C напряжение на нагрузке R будет иметь такой же характер с пульсациями, размах которых тем меньше, чем больше индуктивность дросселя. Однако, на практике увеличение индуктивности связано с увеличением габаритов, массы и стоимости дросселя и потерь мощности в нём, поэтому использование конденсатора для уменьшения пульсаций более эффективно. Сочетание элементов L и C в этой схеме часто называют фильтром.

Преобразователь с повышением напряжения

Преобразователь с повышением напряжения

Названия в англоязычной литературе — boost converter (step-up converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D и конденсатор C (заряжая его). К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора. В отличие от предыдущей схемы, здесь дроссель не является элементом фильтра. Напряжение на нагрузке всегда больше напряжения источника.

Инвертирующий преобразователь

Инвертирующий преобразователь

Название в англоязычной литературе — buck-boost converter (то есть «понижающе-повышающий преобразователь»). Основное отличие от предыдущей схемы состоит в том, что цепь D, R, C подключена параллельно дросселю, а не параллельно ключу. Принцип работы схемы похожий. Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через конденсатор C (заряжая его) и диод D. К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора (дроссель не является элементом фильтра). Напряжение на нагрузке может быть как больше, так и меньше напряжения источника.

Влияние диода на КПД

Прямое падение напряжения для обычных кремниевых диодов составляет около 0,7 В, для диодов Шоттки — около 0,4 В. Мощность, рассеиваемая в диоде при больших токах, существенно снижает КПД, особенно в стабилизаторах с низким выходным напряжением. Поэтому в таких стабилизаторах диод часто заменяют дополнительным полупроводниковым ключом с низким падением напряжения в открытом состоянии, например, силовым полевым транзистором.

Во всех трёх описанных схемах диод D может быть заменён на дополнительный ключ, замыкаемый и размыкаемый в противофазе к основному ключу.
