Делаем поквартирное отопление: оформление документов, схемы, отзывы

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

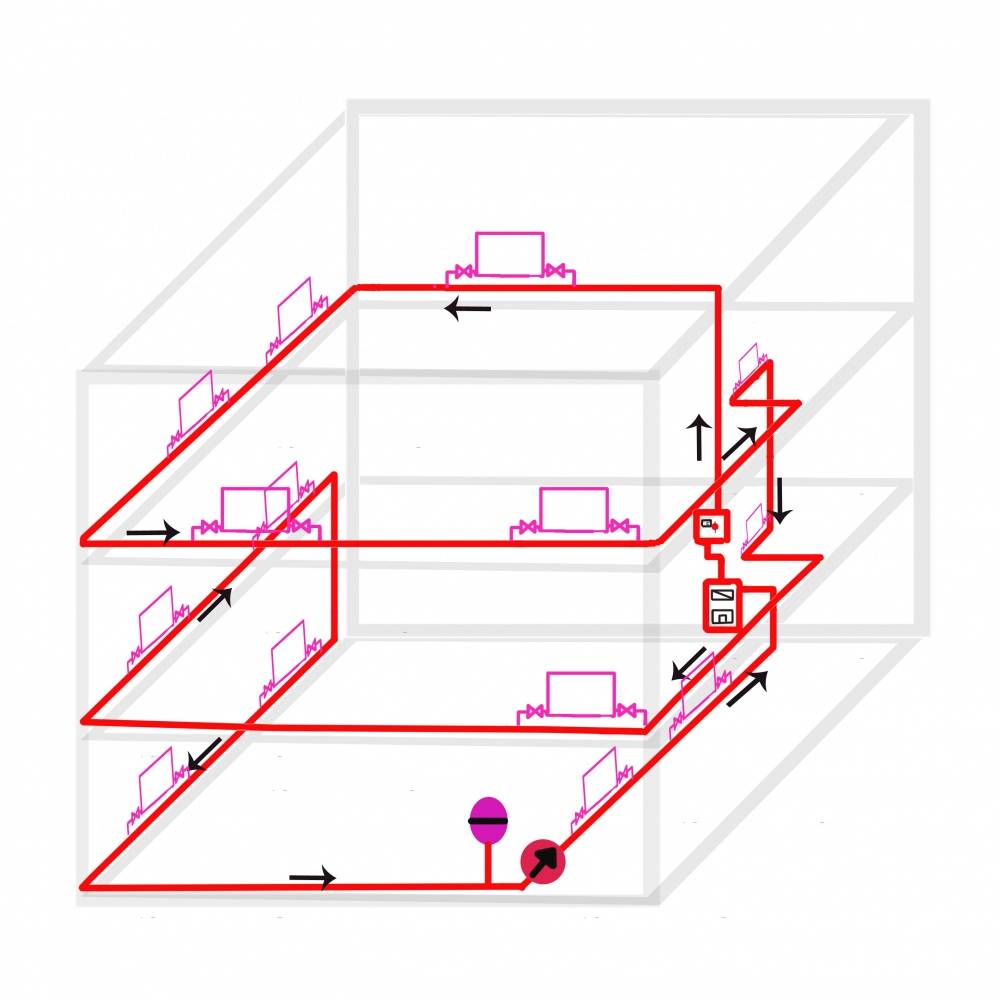

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

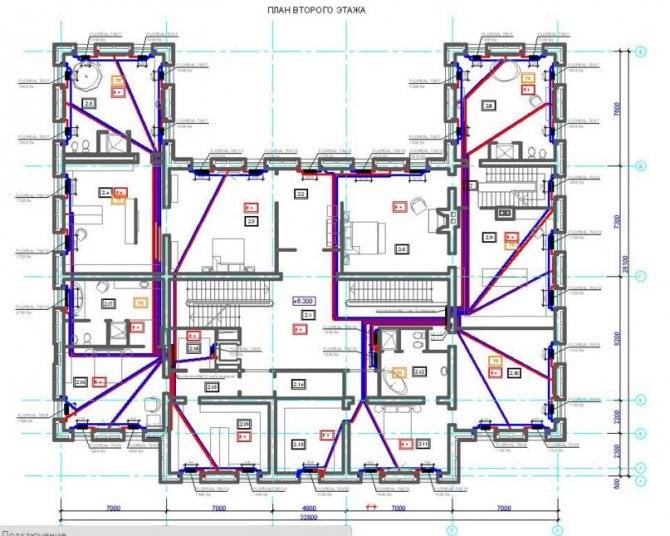

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Монтаж автономной системы отопления

Отключение квартиры от центральных магистралей отопления и горячего водоснабжения, а также установку газового и электрического котла производят только специалисты энергетических компаний, имеющие специальный задокументированный допуск к проведению подобных работ.

Подключение и запуск отопительного оборудования всегда доверяются только квалифицированным специалистам

Такие правила введены для соблюдения всех условий безопасности как во время монтажа, так и в период эксплуатации оборудования. Не нужно забывать о том, что в многоквартирном доме находится много соседних квартир с находящимися в них людьми . И не стоит подвергать свою и их жизнь опасности.

Можно взять на себя прокладку труб и расстановку радиаторов отопления, монтаж других необходимых элементов системы. Но и то – только при условии наличия хороших навыков в проведении таких операций.

В этой публикации останавливаться на порядке монтажа нет особого смысла. Дело в том, что со всеми подробностями это изложено в специальной статье портала.

*******

Прежде чем решиться отказаться от централизованного отопления и от подачи горячей воды, необходимо взвесить все положительные и отрицательные моменты автономного обогрева квартиры. И только после проведения подобного сравнения и проведения вдумчивого анализа — приниматься за сбор документов.

Еще одно небольшое уточнение. Может случиться и так, что, отключив квартиру от теплоснабжения и ГВС, платить за общедомовое отопление все-таки придется. Но эти суммы будут совсем мизерными, по сравнению с теми, что ежемесячно указывалось в платежке ранее.

И в завершение – небольшой видеоролик, который также поможет взвесить все «pro» и «contra» автономной системы отопления в квартире

Разновидности децентрализованного теплоснабжения

Конечно, строить отдельно стоящую котельную, даже маленькую, достаточно дорого. Да и чердачный вариант тоже недешев. Однако есть альтернатива.

Модульные котельные

Блочно-модульная котельная

Один из очень интересных проектов — это модульные, или блочные, котельные. Ничего строить не надо, и для котельной выделяется только небольших размеров площадка. Сюда привозятся блоки, которые легко и быстро соединяются в готовую конструкцию

Все они комплектуются в заводских условиях, оборудование внутри них точно подобрано по техническим показателям, они утеплены и имеют презентабельный внешний вид.
Самое важное — это правильно скомпоновать и подсоединить оборудование. Пару дней, и котельная готова. Но сборкой ее должны заниматься только специалисты

Если кто-то помнит, такие модульные котельные использовались для обогрева бытовок и бараков, то есть временных сооружений. После того как над ними поработали инженеры и конструкторы, такие автономные установки стали применять и для организации отопления в многоквартирных домах. Однако этот вариант не единственный

Но сборкой ее должны заниматься только специалисты. Если кто-то помнит, такие модульные котельные использовались для обогрева бытовок и бараков, то есть временных сооружений. После того как над ними поработали инженеры и конструкторы, такие автономные установки стали применять и для организации отопления в многоквартирных домах. Однако этот вариант не единственный.

Настенные котлы

Самым эффективным и экономичным сегодня является поквартирное отопление, где в качестве обогревательного прибора используются настенные котлы. Они работают или от газа, или от электричества. Почему именно настенные?

Настенный котел

  • Во-первых, они имеют небольшие размеры, так что их можно устанавливать даже в кухнях. При этом их внешний вид абсолютно не портит дизайна интерьера.
  • Во-вторых, настенные котлы отопления — это настоящие мини-котельные. В их конструкции есть циркуляционный насос, расширительный бак, а также приборы контроля и безопасности.
  • В-третьих, такие нагревательные установки могут иметь мощность до 35 киловатт, что позволяет обогревать с их помощью помещения до 100 квадратных метров.
  • В-четвертых, современные производители предлагают как одноконтурные, так и двухконтурные котлы для автономного отопления. Так что вы будете обеспечены еще и горячей водой.

А теперь важный вопрос — как правильно выбрать такой котел? Главное — грамотно подобрать агрегат по конструктивным особенностям. В нем должны быть все без исключения приборы, о которых мы упомянули — насос, бак и прочее. Кроме того, обязательно наличие дымохода, который будет обеспечивать не только вывод продуктов сгорания топлива в случае газовых котлов, но и приток чистого воздуха извне. А значит, настенный газовый котел должен быть с закрытой камерой сгорания. И последнее — полная автоматика, которая не только упростит эксплуатацию котла, но и позволит сэкономить на топливе.

Конечно, с газовыми котлами проблем при подключении больше. А вот электрические аналоги в этом плане проще. Здесь необходимо только провести ветку от распределительного щитка с установкой автомата и подключиться к системе водопровода.

Что может вызвать сложности?

Современная кухня

Может показаться, что все очень просто и выгодно. Тогда почему же квартиросъемщики не переходят на эту систему обогрева? А им никто не дает разрешения. Представьте, что жильцы одного дома одномоментно подадут документы на переоборудование тепловых сетей, а точнее, на отказ от услуг организаций, поставляющих тепло в дома. Это, во-первых, катастрофа для подобной организации и лишение ее прибыли. А, во-вторых, сокращение рабочих мест, хотя этот вопрос является спорным. Кому-то же нужно обслуживать автономные мини-котельные. Так что по многим показателям для управляющих компаний любой из этих вариантов не выгоден. Хотя в масштабе страны, наоборот. Но решать этот вопрос не нам с вами.

Горячее водоснабжение в системах отопления

ГВС в многоэтажных домах обычно является централизованным, при этом вода нагревается в котельных. Подключают горячее водоснабжение от контуров отопления, причем и от однотрубных, и от двухтрубных. Температура в кране с горячей водой по утрам бывает теплой или холодной, что зависит от количества магистральных труб. Если имеется однотрубное теплоснабжение многоквартирного дома высотой в 5 этажей, то при открытии горячего крана сначала в течение полминуты из него пойдет холодная вода.

Причина кроется в том, что ночью редко кто из жильцов включает кран с горячим водоснабжением, и теплоноситель в трубах остывает. В результате наблюдается перерасход ненужной остывшей воды, поскольку она сливается напрямую в канализацию.

В отличие от однотрубной системы в двухтрубном варианте циркуляция горячей воды происходит непрерывно, поэтому вышеописанной проблемы с ГВС там не возникает. Правда, в некоторых домах через систему горячего водоснабжения закольцовывают стояк с трубами – полотенцесушителями, которые даже в летнюю жару горячие.

В летний период испытаниям подвергается вся система, обеспечивающая центральное отопление в многоквартирном доме. Коммунальные службы проводят текущие и капитальные ремонтные работы на теплотрассе, отключая при этом на ней отдельные участки. Накануне предстоящего отопительного сезона отремонтированная тепловая магистраль повторно подвергается испытаниям (подробнее: «Правила подготовки к отопительному сезону жилого дома «).

Особенности подачи тепла в многоквартирном доме, детали на видео:

Оформление разрешения

Правила предоставления коммунальных услуг

Бытует ошибочное мнение, что оформление разрешительных документов для квартиры с поквартирным отоплением практически невозможно сделать. Однако для этого нужно лишь знать основные законы и придерживаться технических норм.

Согласно пункту 44 постановления Правительства РФ №307 для установки в качестве отопительного оборудования в многоквартирных домах допускаются газовые котлы, имеющие следующие характеристики.

  • Закрытая камера сгорания;
  • Устройство контроля состояния пламени в газовой горелке – система автоматики;
  • Температурный режим работы не должен превышать 95°С, и максимальное давление в трубопроводе составляет 1 МПа.

Совет. Для выбора оптимальной модели котла рекомендуется обратиться в газовую управляющую компанию, обслуживающую дом. Их представители должны предоставить требования к этому оборудованию.

 Затем следует предпринять такие действия.

Получение Технических условий у горгаза

Для этого необходимо предоставить пакет документов, подтверждающих владение помещением – паспорт из БТИ, договор купли-продажи, личные данные. В течение 14 дней представители организации обязаны выдать ТУ, куда входит схема поквартирного отопления.

Обязательно получается разрешение у пожарной службы, которая проинспектирует вентиляционные каналы в доме. Если по проекту в нем изначально предусматривался монтаж газового оборудования – проблем с этим документом не будет.

Проектная часть

Получив технические условия и разрешение пожарной службы, необходимо найти проектную организацию по составлению плана автономного отопление. Эти услуги предлагает управляющая организация, либо любая другая коммерческая, имеющая соответствующие сертификаты и разрешения. Сделать самостоятельно эту часть работы нельзя, так как дома с поквартирным отоплением должны соответствовать текущим нормам безопасности.

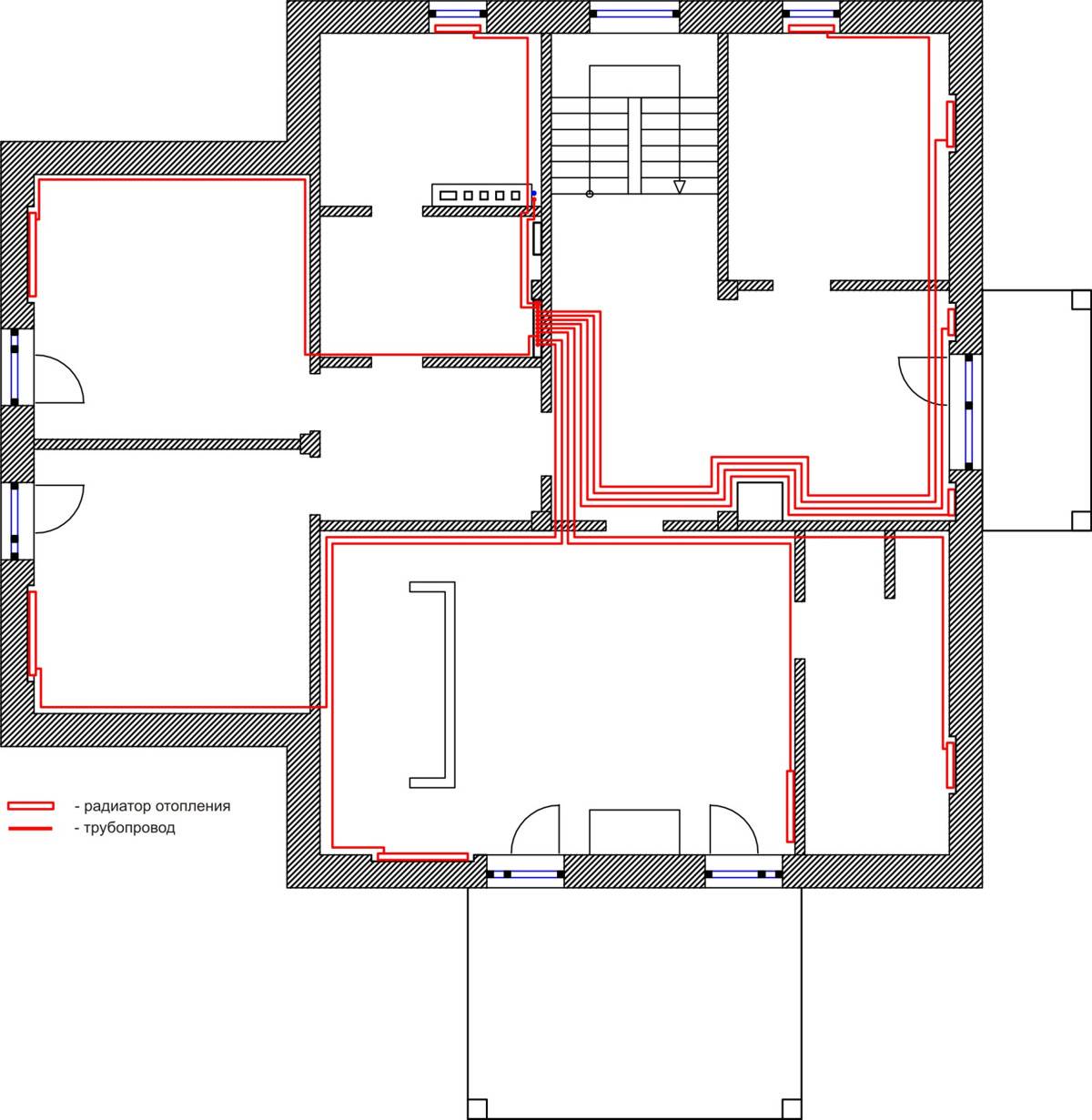

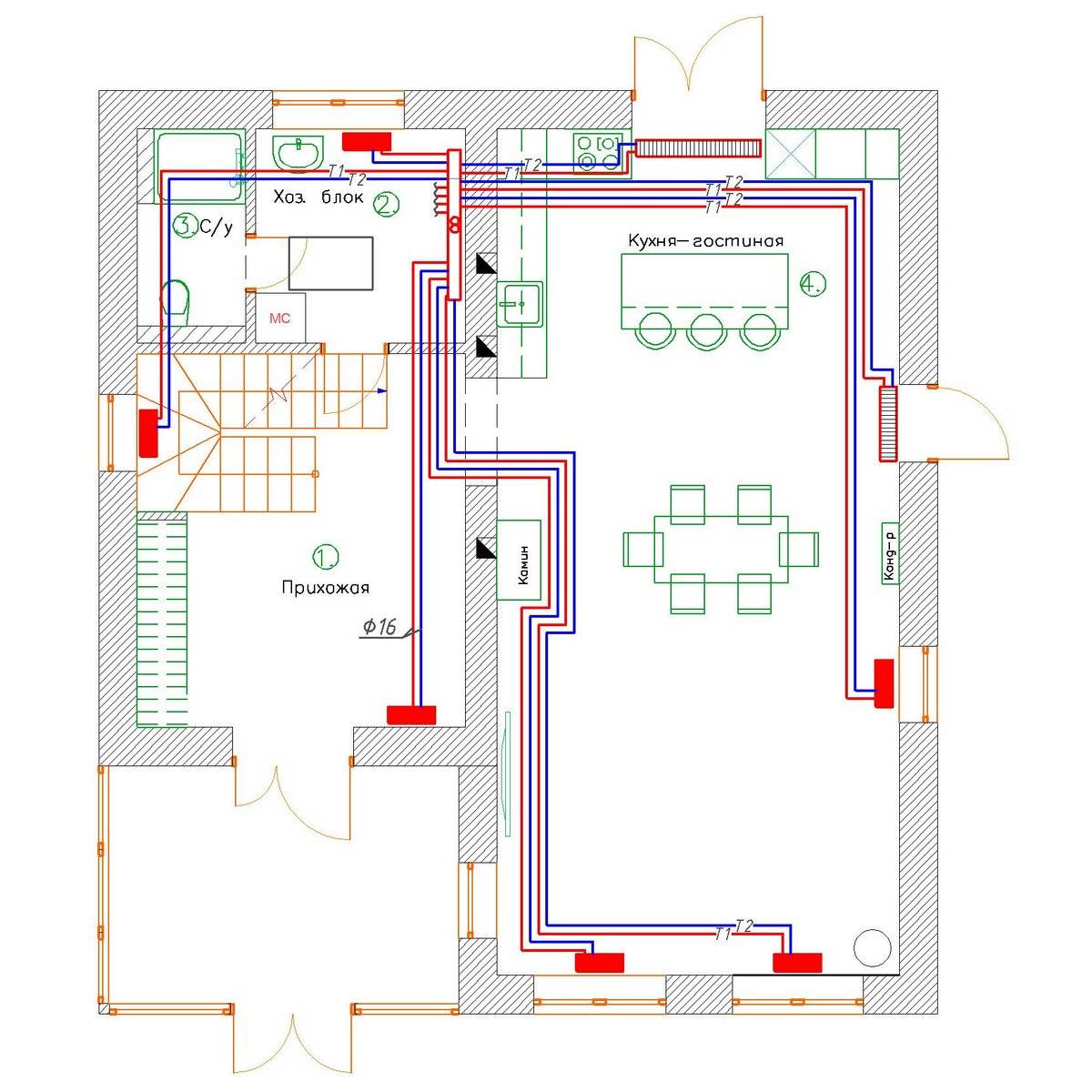

В проектном документе содержится схема поквартирного отопления, перечень оборудования и расходных материалов. Для каждого из них должен быть паспорт, а в случае его отсутствия — техническая информация, подтвержденная производителем и продавцом. Если до этого в доме было центральное отопление, то стояки чаще всего оставляют. В плане указывается место отключения от сети, расположение газового котла, схема магистрали и радиаторов.

Монтаж

Весь пакет документов подается в администрацию, которая должна проверить их соответствие техническим условиям. После получения положительного решения, можно приступать к установке оборудования. Примечательно, что большинство отзывов о поквартирном отоплении на этапе проектирования имеют негативный оттенок, так как бюрократия и бумажная волокита отнимает много времени и средств.

Важно. Самостоятельно подключать котел газовый магистрали запрещено. Это должны выполнять только представители горгаза

Это должны выполнять только представители горгаза.

Установив элементы газового поквартирного отопления, можно перейти к этапу согласования времени подключения к магистрали. Представители управляющей компании должны проверить состояние установленной системы и выдать паспорт соответствия. Затем выполняется присоединение котла к газовой трубе и проверятся целостность и правильность работы системы.

Монтаж

Для создания отопительной системы на крыше требуется построить отдельное помещение. Крышная котельная автономна: запустив её, достаточно проводить редкие плановые проверки.

Процесс зависит от варианта устройства. Различают 2 типа — встроенный и блочно-модульный.

Встроенный

Котельные, встроенные в крышу, используют в новых строениях. Подобное устройство устанавливают только в строящееся или здание, имеющее место для размещения тепловой станции. Для встроенных котельных должны рассчитать дополнительную нагрузку на стены многоэтажного дома, создать модуль пожаротушения.

Блочно-модульный

Для размещения крышной котельной в построенном здании используют блочно-модульный тип. Наиболее распространенный вариант установки — во время капитального ремонта. Крышную котельную устанавливают в случае реставрации отопительной системы. Проект создают на основе характеристик здания. Затем прибор создают и доставляют к необходимому строению.

Перед установкой проводят ревизию крыши:

  • Проверяют состояние несущих опор.
  • Накладывают защитное покрытие в точку монтажа. Им выступает бетонная подушка.
  • Проводят установку звукопоглощающего материала.

Окончив подготовку, проводят включение котельной в тепловую сеть. Её настраивают, распределяют теплоноситель. Подключив к отоплению, начинают эксплуатацию.

На что обратить внимание

Перед монтажом устройства необходимо учесть, что оно создает нагрузку на конструкцию. Из-за этого требуется соблюдать следующие правила:

  • Запрещено размещать котельную на перекрытии над жилыми помещениями.
  • Запрещено размещать оборудование в помещении, граничащим с жилым.
  • При проектировании соблюдают размер дома, в котором планируется размещение.
  • При проектировании создают систему аварийного отключения.

Из каких элементов состоят системы отопления в квартирах

Конструкция квартирного отопления сложнее, чем кажется на первый взгляд. Главное отличие качественно скомпонованной системы – это её сбалансированность, при которой достигаются наилучшие показатели эффективности и экономичности. Каждый компонент является опцией, его характеристики нужно подбирать.

Источник тепла

Источником тепла, как правило, выступает тепловой пункт централизованной подачи. В тех случаях, если реализована автономная система, применяются:

  • котлы отопления для квартиры (электрические, газовые, топливные);
  • теплообменные агрегаты (вода греется паром или другой более горячей жидкостью);
  • печи, работающие на твёрдом топливе.

Правильный теплогенератор должен обеспечить и подходящую температуру, и необходимое давление. Мощность – это ключевой показатель источника тепла.

Трубы для отопления в квартире

Трубы обеспечивают транспортировку нагретой воды, они не участвуют в передаче тепла, поэтому изолируются. Важнейшими техническими показателями этих элементов являются:

  • пропускная способность/сечение,
  • устойчивость к высоким температурам,
  • устойчивость к заданному давлению.

Сейчас чаще всего используются недорогие полимерные изделия. С ними удобно работать и они устойчивы к коррозии. Есть также поклонники медных трубопроводов, а сталь потихоньку уходит в прошлое.

Важно знать. Для монтажа отопления необходимо выбирать пластиковые трубы со специальным армированием, предназначенным стабилизировать температурное расширение материала

Запорно-регулирующая арматура

Это краны, разъёмные муфты, термоголовки, сбросные клапаны, фильтры и т.д. Данные устройства позволяют контролировать работу системы и обслуживать её:

  • останавливать всю систему;
  • отключать отдельные ветки и снимать приборы (радиаторы, циркуляционный насос);
  • локально ограничивать/увеличивать циркуляцию (читай: усиливать или уменьшать теплоотдачу в определённых комнатах);
  • очищать теплоноситель.

Термоголовка позволит в любой момент снизить температуру в комнате и настроить систему в целом

Отопительные приборы

Являются главными излучателями конвективно-радиационного тепла. Это, как правило, радиаторы (секционные, панельные, трубчатые). По материалу можно выделить:

Выбор радиаторов осуществляется, прежде всего, по мощности, а также по рабочему давлению. Дополнительными факторами стоит считать: тепловую инерцию, обеспечение заданной скорости циркуляции, возможность работы с некачественной водой.

Важно знать. В централизованных системах очень высок уровень электромеханической и электрохимической коррозии, поэтому стальные радиаторы в таких условиях – не лучший вариант

Для получения стабильной конвекции радиаторы размещают под окнами. Их нельзя накрывать подоконниками и тяжёлыми шторами

Теплоноситель

Теплоносителем в централизованных системах отопления является вода. Для местного отопления часто используют антифриз, который трудно заморозить в трубах, и который не образует накипи, исключает коррозию.

Чтобы понять, как рассчитывается отопление в квартире, необходимо знать золотую формулу: теплотворная способность системы должна полностью компенсировать теплопотери здания в зимний период (1 кВт на 10 м 2 почти всегда достаточно). Это будет и мощность котла, и суммарная мощность радиаторов.

Выводы и полезное видео по теме

Видео #1. Преимущества использования автономного отопления в квартире:

Видео #2. Достоинства и недостатки индивидуального газового отопления:

Видео #3. Как обустроить электрическое отопление в своей квартире:

Автономное отопление квартиры – разумное и практичное решение, позволяющее сэкономить значительные суммы на обогреве жилья

Важно правильно подобрать источник тепла для квартиры и грамотно рассчитать отопительную систему

В этом случае проблем с эксплуатацией возникнуть не должно и владельцу останется только радоваться теплу и своей независимости от централизованной системы.

Хотите поделиться собственным опытом в организации индивидуального отопления городской квартиры? У вас есть информация по теме, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фотоснимки.
