Особенности монтажа подсистем вентилируемых фасадов

Виды утеплительных материалов

Вентфасад однозначно нуждается в утеплении. Минеральная вата и пенопласт являются основными типами утеплителя для вентфасадов. Наиболее распространенным типом утеплителя, который применяется при монтаже вентфасада, является минвата.

Из преимуществ минеральной ваты стоит выделить:

  • Низкая стоимость
  • Малый вес
  • Абсолютная пожаробезопасность
  • Хорошие показатели звукоизоляции
  • Обеспечение теплоизоляции
  • Устойчивость к механическим воздействиям
  • Устойчивость к атакам насекомых и грызунов
  • Устойчивость к образованию грибка и плесени
  • Много видов минеральной ваты, среди которых всегда можно сделать выбор

Альтернативные варианты – пенопласт, пенополистирол и пенополиуретан. Это пористые материалы, в силу чего они обладают легким весом. Подобные изделия абсолютно не впитывают влагу и демонстрируют отличную устойчивость к температурным колебаниям. Пенопласт и аналогичные материалы обеспечивают хорошую шумоизоляцию, а также неплохо удерживают тепло. Среди недостатков по сравнению с минеральной ватой – высокая цена. Некоторые эксперты не советуют использовать пенопласт в составе вентфасада в силу того, что материал является пожароопасным.

Виды подконструкции по типу несущей конструкции

Разнообразие несущих профилей для крепления облицовки очень велико, но основных способов крепления несущих конструкций к кронштейнам существует всего три: горизонтальное, вертикальное и комбинированное.

Горизонтальное крепление – наиболее дешёвый способ, но пригоден он далеко не в каждом случае. Горизонтально расположенный профиль испытывают нагрузки на кручение и изгиб (наиболее неблагоприятные), что ограничивает вес (и как следствие – габариты) используемых облицовочных панелей.
Горизонтальная подконструкция применяется в вентилируемых фасадных системах облицованных профлистом, линеарными панелями.

Вертикальный профиль получает нагрузки на сжатие и растяжение, что налагает повышенные требования к прочности крепления кронштейнов, но считается менее критичным к размерам и весу облицовочных плит. Кроме того, в этом случае несущие не препятствуют циркуляции воздуха под облицовкой.
Вертикальная подконструкция используется в вентилируемых фасадах облицованных сайдингом, линеарными панелями, фасадными кассетами, профлистом, керамогранитом.

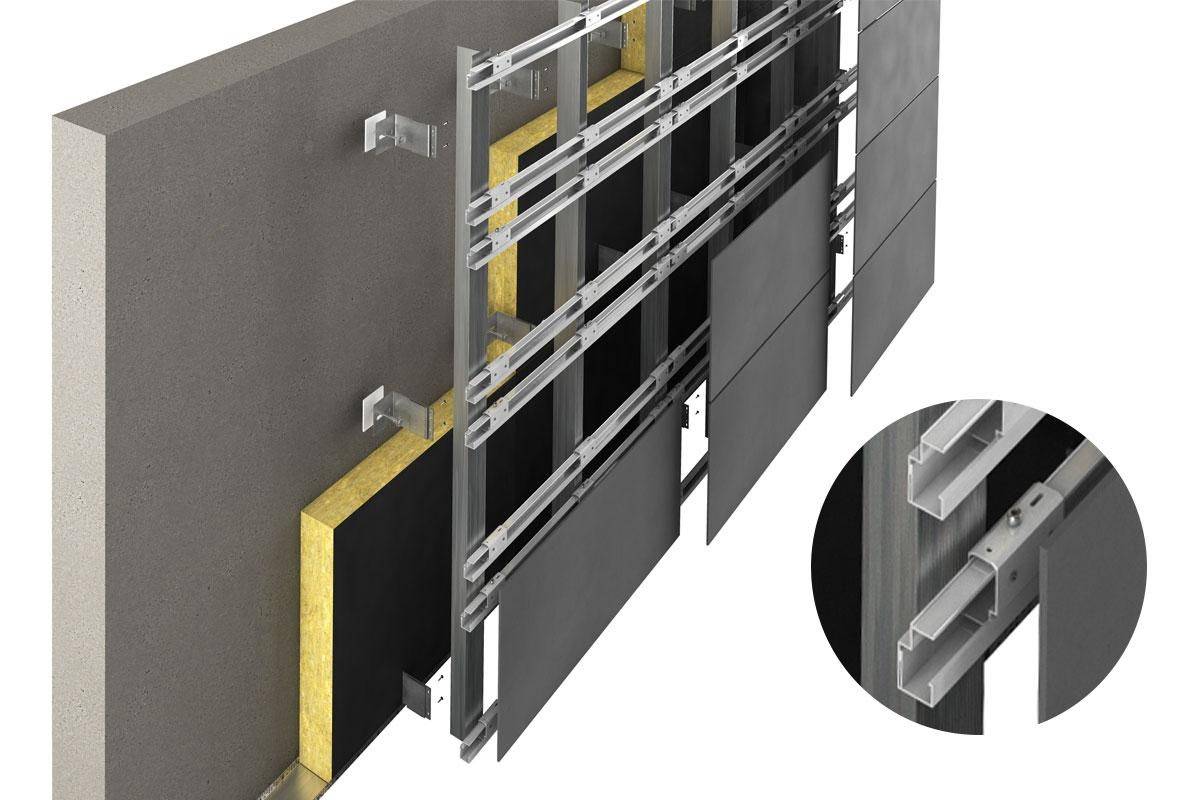

Наиболее технически совершенным считается комбинированный (перекрестный) способ крепления: к капитальной стене крепят горизонтальные направляющие, а уже к ним – вертикальные несущие, на которые и осуществляют непосредственный монтаж облицовки. В этом случае происходит перераспределение нагрузок между горизонтальными и вертикальными элементами, что позволяет использовать облицовочные панели практически без ограничений и с серьёзным запасом прочности. Однако у комбинированного способа крепления существуют свои недостатки, из которых основной – высокая металлоёмкость конструкции и, как следствие – её большая стоимость.
Перекрестная подконструкция использется в вентилируемых фасадах с облицовкой керамогранитом, АКП, фасадными кассетами и тд.

Монтаж каркаса вентилируемого фасада под керамогранит

Для монтажа вентилируемого фасада из керамогранита необходимо последовательно выполнять технологические этапы. Чаще всего используется комбинированный способ крепления, который подразумевает использование направляющих профилей, которые сажают на крепежи горизонтально и вертикально. Изначально устанавливаются вертикальные направляющие профили, а во вторую очередь – горизонтальные.

Подготовка стены

Выравнивать поверхность стену при монтаже вент фасада не нужно – достаточно очистить поверхность от загрязнений и оштукатурить заново. При этом после отделки она не будет видна, поэтому особой аккуратности при оштукатуривании не требуется.

Подсистема для вентфасада из керамогранита

Размечаем площадь стены для крепления каркаса – на этом этапе необходимо учитывать размеры плиточек, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. От размеров пластин напрямую зависит шаг крепления кронштейна.

Монтаж каркаса вентфасада


Монтаж керамогранита на фасад

Монтаж вентфасада выполняется за счёт фиксации плиток на кронштейны, который, в свою очередь, закрепляется в стене анкерами. Выбирая крепеж, стоит подумать о возникновении коррозии, поэтому после монтажа шляпки всех крепежных элементов стоит покрыть краской.

Установка кронштейнов

Для выставления кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепление профилей. Сам крепеж осуществляется с помощью саморезов по металлу со специальной пресс-шайбой.

Утеплитель и гидроизоляция

Утепление является важным, но не обязательным элементом структуры вентфасада. Но если под обшивку уложить утеплительные плиты, то можно будет существенно экономить на отоплении. Слои тепло- и гидроизоляции крепятся к стене за счет спецкрепежа

Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать – это спровоцирует образование мостиков холода, которые снизят эффективность теплоизоляции стен. Такие слои крепятся с помощью дюбелей, как вариант, можно использовать шурупы с широкой шляпкой

Все указанные слои необходимо укрыть ветрозащитной мембраной, которая необходима как барьер от продувания

Такие слои крепятся с помощью дюбелей, как вариант, можно использовать шурупы с широкой шляпкой. Все указанные слои необходимо укрыть ветрозащитной мембраной, которая необходима как барьер от продувания.


Система вентилируемого фасада из керамогранита

Расстояние между слоями тепло- и гидроизоляции и покрытием из керамогранита составляет 50 мм.

Дополнительные узлы и элементы

Завершающий этап отделки – это выполнение выходов труб или электрокабелей в керамогранитных плитках. Для этого достаточно сделать технологические отверстия.

Понятие о вентилируемом фасаде

Вентилируемый фасад — технология внешней отделки, позволяющая утеплить здание, защитить строительные конструкции от атмосферных воздействий, придать строению презентабельный внешний вид.

В состав конструкции входят несколько элементов:

  1. Несущее основание — капитальная стена постройки, нуждающаяся в отделке и защите. На основание крепят все составные части.
  2. Слой пароизоляции для предотвращения попадания конденсата в утеплитель.
  3. Подсистема для фасада, обеспечивающая надёжное, правильное крепление и создание вентилируемых зазоров.
  4. Звукотеплоизолятор.
  5. Ветровлагозащита со стороны фасада.
  6. Декоративная отделка.

В сборе конструкция обеспечивает все возложенные на неё задачи.

Тип фасадной подсистемы и материалы для её изготовления выбирают в зависимости от характеристик финишной облицовки

Важно учитывать массу конструктивных элементов и стандартные способы крепления, наличие в продаже заводских метизов

После установки всех слоёв между внешней облицовкой и гидроизоляцией должен остаться вентиляционный зазор. Для этого предусматривают достаточную толщину планок или возможность их установки на кронштейны.

Что такое вентилируемый фасад дома?

Зачем нужен, что собой представляет, особенности, характеристики, свойства, виды, типы и схемы устройства.

Навесной фасад – это фасадная система, выполненная по особой технологии, которая заключается в креплении облицовочного материала на стену посредством каркаса (подсистемы). В результате, между стеной (фасадом дома) и облицовкой остается зазор (до 100 мм), по которому циркулирует воздух. Таким образом с конструкции отводится влага, конденсат и снижается теплоотдача дома.

Само название раскрывает сущность системы навесных вентилируемых фасадов.

навесной фасад – отделочный материал устанавливается на каркас (навешивается на стену) с заданным отступом от её плоскости;

вентилируемый фасад – между облицовочным материалом и поверхностью стены (не закрытой или утепленной) свободно перемещаются воздушные потоки, т.е. происходит естественная конвекция воздуха. Благодаря чему обеспечивается реализация главной особенности вентилируемых фасадов – устранение конденсата, который традиционно скапливается между стеной и отделкой. Такой подход к утеплению и/или облицовке позволяет обеспечить благоприятный микроклимат в помещениях дома.

В общем виде, вентилированный фасад – это сложная технология отделки фасада, позволяющая обеспечить ему надежную защиту от разрушительного действия различных факторов.

Это если коротко, для полного понимания, что собой представляет система вентфасада, нужно рассмотреть её составляющие элементы. Отметим, что каждый из них является универсальным, что позволяет выполнять отделку сложных архитектурных форм в разных стилях.

Крепление на фасад

Отделка фасада керамогранитом по принципу создания вентилируемой системы предусматривает дополнительную установку тепло-, ветро- и парозащиты. В основе системы лежит металлический каркас, к которому с помощью кляммеров крепятся плиты облицовки.

Способ установки может быть скрытым или видимым. Инструкция по монтажу вентилируемого фасада из керамогранита может предполагать окрашивание монтажных элементов под оттенок отделки, чтобы скрыть видимые элементы.

Крепление с помощью кляммеров

Если инструкция по монтажу вентилируемого фасада предусматривает установку керамогранита на кляймеры, способ установки будет видимым. Если хотите обеспечить скрытый способ монтажа, придется осуществить введение лапок в боковой пропил декоративной облицовки. Работы будут выглядеть следующим образом: на первом этапе устанавливается каркас, далее укладывается гидро-, паро- и теплоизоляция, а на заключительном и главном этапе предстоит укрепить керамогранит к обрешетке.

Для отделки фасада керамогранитом к стене крепится каркас с помощью саморезов. Приступать к процессу необходимо снизу, проверяя ровность расположения элементов. Между материалами следует оставить расстояние в 3 мм, которое необходимо для проветривания и исключения возникновения плесени.

На следующем этапе облицовка предусматривает монтаж слоя гидроизоляции поверх каркаса. Материал при установке не должен оказаться поврежден механическим крепежом. Вентилируемый фасад может предусматривать еще и наличие утеплителя. Тогда керамогранит устанавливается поверх него.

Внимание! Инструкция по установке вентилируемого фасада может предполагать установку теплоизоляции под обрешетку. Повреждение этого слоя не снизит его эффективность, чего нельзя сказать о гидроизоляции. Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см

Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см.

Монтаж на клей

К стенам дома керамогранит может быть еще и приклеен. Основание должно быть идеально ровным, без от сливающихся и осыпающихся частиц. Стены перед такой отделкой оштукатуриваются и покрываются грунтовкой

При выборе клея нужно обратить внимание на его назначение. Состав должен быть морозостойким и хорошо переносить воздействие влаги. Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность

А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки

Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность. А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки.

Сначала фасад нужно очистить от пыли и грязи. Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой.

Цанговое крепление

Такой способ монтажа является самым дорогостоящим, но очень надежным. Для работы следует использовать специальные инструменты, с помощью которых можно будет проделать конусообразные отверстия. В эти пробоины помещается анкер, который вращается одновременно расширяясь. Это и позволяет зафиксировать отделку на поверхности.

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

  • открытое крепление
  • имитация скрытого крепления*
  • скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

  1. Разработка колористического решения фасада
  2. Прохождение процедуры согласования здания в “БТИ”
  3. Согласование цветового решения в “Москомархитектура”

Особенности монтажа

Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.

Монтируется конструкция в несколько этапов, основные из которых:

  1. Установка каркаса.
  2. Настил утеплителя и пароизоляции на стены.
  3. Крепление керамогранита на каркас.

Установка каркаса

Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.

Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.

Монтаж утеплителя

В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол

Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей. Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги

Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения

Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.

Защита фасада от проникновения влаги и ветра:

Крепление керамогранита на каркас

К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений — кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.

Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

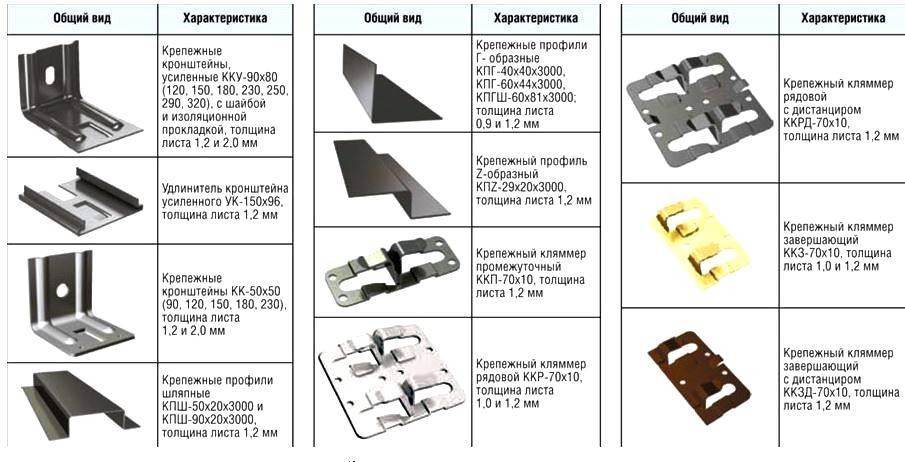

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Устройство вентфасада

Устройство вентилируемого фасада непростое. По сути, это многослойная конструкция, в состав которой входят следующие элементы:

  • Каркас, собираемый из профилей: алюминиевых или стальных, последние могут быть оцинкованными или нержавеющими. Каркасная конструкция крепится к стенам дома, она является основой всего фасада.
  • Теплоизоляционная прослойка. Это так называемая многофункциональная часть фасадной системы. В её задачи входит тепло- и пароизоляция стен, защита от перепадов температур и влажности. Плюс, шумоизоляция.
  • Внешняя отделка. У неё две задачи – внешнее декоративное наполнение дома и защита каркаса и теплоизоляционного материала от внешних нагрузок: ветра, атмосферных осадков, солнца.

Между теплопрослойкой и отделкой оставляется зазор, где и будет циркулировать воздух. Теплоизоляционный материал плотно укладывают к поверхностям внешних стен.

Устройство сооружения: каркас, утеплитель, облицовкаИсточник кровляфасад34.рф

Необходимо оговориться, что производители, выпускающие вентилируемые фасады с технологиями одинакового типа, предлагают системы, в которых совершенно разный подход к процессам крепления. То есть узлы фасадов сильно отличаются друг от друга. И если вами выбран вентфасад от определённого производителя, то его узлы наверняка не подойдут точно к такой же конструкции от другого производителя. Взаимозаменяемости ждать не надо. Но нужно также отметить и то, что каркасная конструкция состоит из кронштейнов и профилей.

Что касается монтажа, то этот процесс считается несложным, конечно, при условии, что его проводят профессионалы

Потому что задача производителя работ – точно по инструкции провести монтажные операции, в которых в первую очередь надо уделить особое внимание правильности крепления и точному выбору шага установки элементов обрешётки.. Элементы вентилируемого фасадаИсточник hostrock.ua

Элементы вентилируемого фасадаИсточник hostrock.ua

Преимущества вентфасадов

Теперь вы можете представить себе, что такое навесные вентилируемые фасадные системы. Настало время описать их преимущества перед другими видами отделки.Это:

  • Сокращение расходов на отопление в несколько раз по сравнению с не облицованными зданиями.
  • Защита стен от постоянного влияния переменных температур и влажности, приводящих к деформациям и постепенному разрушению
  • Использование экологически чистых материалов при утеплении и устройстве несущей системы.
  • Предотвращение образования конденсата на поверхности стен, что увеличивает их долговечность.
  • Легкость монтажа – работы по устройству вентфасадов вполне возможно произвести своими руками.
  • Монтаж системы не содержит «мокрых» этапов, поэтому может производиться в любое время года.


Отрицательные температуры – не помеха для монтажа вентфасадов

  • Отсутствие строгих требований к подготовке несущих стен к монтажу. Инструкция по монтажу вентфасадов рекомендует лишь убедиться в их прочности и способности выдержать расчетную нагрузку.
  • Неограниченные возможности для создания интересного дизайна.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/ПНаименование Ед. изм.Количество на 1 кв.м.Стоимость единицы руб.Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1КН1ЦП-200 Кронштейн +полимершт2,258,00 руб.127,60 ₽
3Т4 45 Паронитшт2,23,91 руб.8,60 ₽
4ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000шт.0,10450,00 руб.45,00 ₽
5ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000шт.0,03280,00 руб.8,40 ₽
4ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимершт.0,58775,50 руб.449,79 ₽
4ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимершт.1,287,00 руб.104,40 ₽
6ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. стальп.м.3,16237,93 руб.751,86 ₽
7ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28222,48 руб.62,29 ₽
8ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28166,95 руб.46,75 ₽
Расчёт подсистемы клинкера (м2)Итого стоимость подсистемы1 654,69 руб.

Оцинкованная подсистема вентилируемого фасада облегченная

Данная система навески облицовочных материалов разработана с учетом требований современного строительства, тенденций рынка и желаний заказчика рассмотренного сегмента строительства. Реальность такова, что каждый хочет сделать хорошо и дешево, и именно данная фасадная подсистема является наилучшим компромиссным вариантом на украинском рынке, что пытается подружить понятия «хорошо» и «дешево».

Элементы подконструкции выполнены из оцинкованной стали, направляющие профиля произведены по средствам холодной прокатки, что является гарантом правильной геометрии изделия, фасадные консоли, их называют еще опорные столики либо кронштейны, изготовлены способом холодной штамповки стали, затем обработаны гальваническим покрытием цинк (Zn). Все элементы достаточно прочны и качественны, при этом имеют стоимость существенно ниже алюминиевой фасадной подсистемы.

Наиболее популярным облицовочным вариантом оцинкованной подсистемы есть профнастил (фасад из профнастила), потому как профлистом в основном обшивают склады, цеха, производственные здания, тыльные стороны магазинов и другие постройки, не требующие высоких эстетических требований, а соответственно и цена всей конструкции должна быть низкой. Тем более монтаж такой конструкции тоже не является сложным, соответственно стоимость монтажа на метр квадратный разнится со стоимостью монтажа алюминиевого фасада. Алюминий материал для фасада идеальный, но очень прихотливый. Он имеет термические расширения, которые необходимо учитывать в системах вентилируемых фасадов, а в реалиях украинского фасадостроения, где строители общих специальностей вытесняют настоящих фасадных специалистов монтажник, с целью подживиться, оцинкованная подсистема зачастую бывает не только компромиссом «хорошо» и «дешево», но и наиболее адекватным решением.

Помимо профнастила на оцинкованную подконструкцию с целью удешевления вешают и другие популярные облицовочные материалы, что представлены на украинском рынке: композит, керамогранит, фиброцементные плиты, HPL панели.

Одноконтурная оцинкованная система навески вентилируемого фасада – оптимальный вариант украинского рынка для зданий высотой до 9-10 метров. Ветровые нагрузки на фасад на такой высоте невелики, и предоставленный вариант крепления облицовки справляется с ними.

Преимущества и недостатки

Основные плюсы вентфасадов:

  • устойчивость к негативным факторам
    природной среды;
  • высокая шумо-, гидро- и теплоизоляция;
  • удобная, оперативная установка в любую
    погоду;
  • ремонтопригодность при повреждениях;
  • снижение отопительных затрат;
  • долговечность;
  • разнообразие материалов облицовки,
    расцветок, дизайнерских приемов.

Из минусов стоит отметить
снижение пожаробезопасности при несоответствии технологии установки. Это
возникает при несовершенстве стен, нарушении антикоррозийной защиты,
экологичности отделки. Но при профессиональном подходе такие риски исключаются.

Данные системы – инновационное
конструктивное решение для большинства строительных фирм. Они просты в уходе, а
появляющиеся дефекты легко удаляются путем замены плит.

Основные элементы: виды и свойства

Вентилируемый фасад имеет чёткую структуру, которая состоит из ряда элементов

Очень важно, чтобы монтажник умел работать со всем видовым разнообразием материалов и знал их физические свойства. В противном случае неопытный работник может допустить большое количество грубых ошибок, которые могут существенно повлиять на конечный результат

Первый и самый основной элемент – это опорная стена. Её технические параметры определяют выбор конструкции, которая в дальнейшем будет устанавливаться.

Отклонение стен по вертикали и горизонтали от прямой оси. Очень часто приходится работать с постройкой, где фундамент перекосился или стены имеют неровную структуру. В связи с этим приходится подбирать особую систему креплений, которая не будет усиливать нагрузку на строение.

Используемый материал для строительства объекта. Сегодня дома и здания строят из различного строительного материала: кирпича, дерева, пеноблоков и других. Они имеют разный состав и определённые технические параметры, которые обязательно необходимо учитывать при установке вентилируемого фасада.

Степень изношенности несущих стен и конструкций.

Второй элемент вентфасада – это подконструкция или подсистема. К ним относятся следующие элементы:

  • кронштейны;
  • несущий профиль;
  • вспомогательные материалы (крепёжные уголки, анкеры, дюбели, саморезы и другие).

С помощью этих элементов создаётся прочная решётка, на которую в дальнейшем крепится утеплитель и облицовочный материал. Благодаря ей и создаётся то самое необходимое воздушное пространство или вентиляционные карманы. А также не требуется клеевой раствор, чтобы крепить фасадные плиты, а это существенная экономия средств. Сегодня существует производство как деревянных, так и металлических планок. Выбор материала зависит от здания, утеплителя и облицовочных плит.

Следующий слой является теплоизоляционным. Он включает в себя слой утеплителя, который выполняет следующие функции:

  • защищает стены от промерзания, образования ледяной корки, инея;
  • не даёт влаге разрушать конструкцию дома изнутри;
  • сдерживает тепло внутри здания;
  • обеспечивает дополнительную звукоизоляцию в помещении.

Лучше всего в качестве утеплителя брать минвату – это негорючий материал. Он не впитывает влагу, лёгок в использовании и отлично выполняет свои функции. В более холодных регионах очень часто перед слоем утепляющего материала укладывают паронитовую прокладку, которая выполняет терморазрывную функцию. Дополнительная изоляция помогает избежать появления так называемых мостов холода.

Четвёртым элементом в системе вентилируемого фасада является ветрозащитная мембрана. Она необходима для того, чтобы сдерживать влагу и не давать ей проникать в дальнейшие слои.

Следующее звено в данной конструкции – это воздушный зазор. Здесь он играет ключевую роль, ведь благодаря ему создаётся тяговый эффект. Потоки воздуха равномерно циркулируют под облицовочным материалом и не дают влаге оседать на поверхности утеплителя и защитной плёнке. А также он участвует в тепловом обмене между окружающей средой и самим зданием. Благодаря зазору теплопотери в зимний период значительно ниже.

Завершающий элемент системы – это облицовочные плиты. Они могут быть изготовлены из различного материала: песчаника, керамогранита, мрамора и других. Фасадные панели подбираются под тип здания, состояние его стен (степень обветшалости) и прочим эстетическим предпочтениям (цвет, форма, структура). Облицовка выполняет следующие функции:

  • защищает постройку от внешних воздействий: перепадов температуры, дождя, снега и других;
  • скрывает под собой утеплитель и прочие коммуникации при наличии;
  • улучшает внешний вид строения, а также придаёт ему современный и красивый облик.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
