Подсчет расхода тепла на вентиляцию
Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:
- Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
- m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
- (tв – tн) – как в предыдущей формуле;
- с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).
Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.
Как лучше подключить газовый котел — выбор схемы
Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

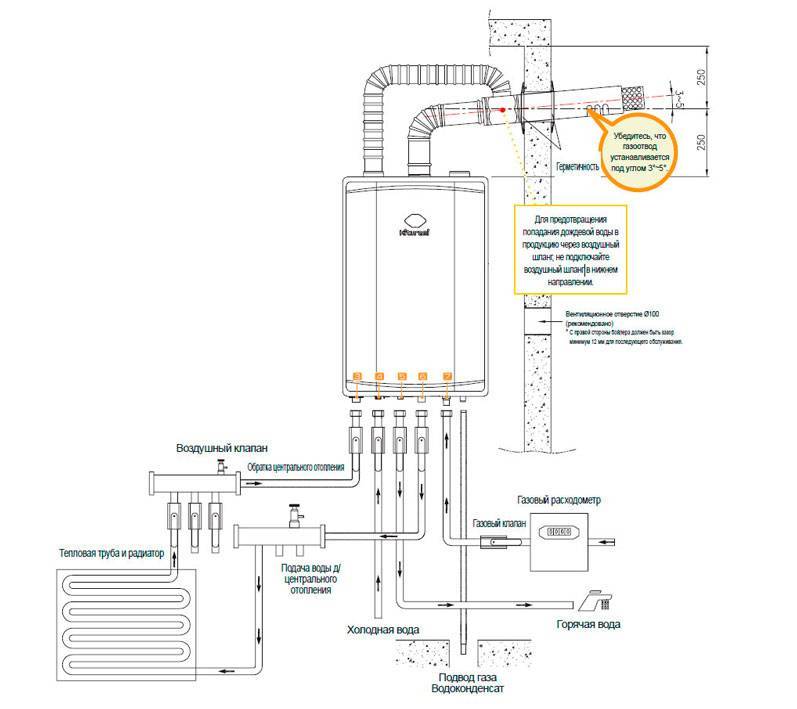

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.
Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:
- Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
- За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
- Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
- Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

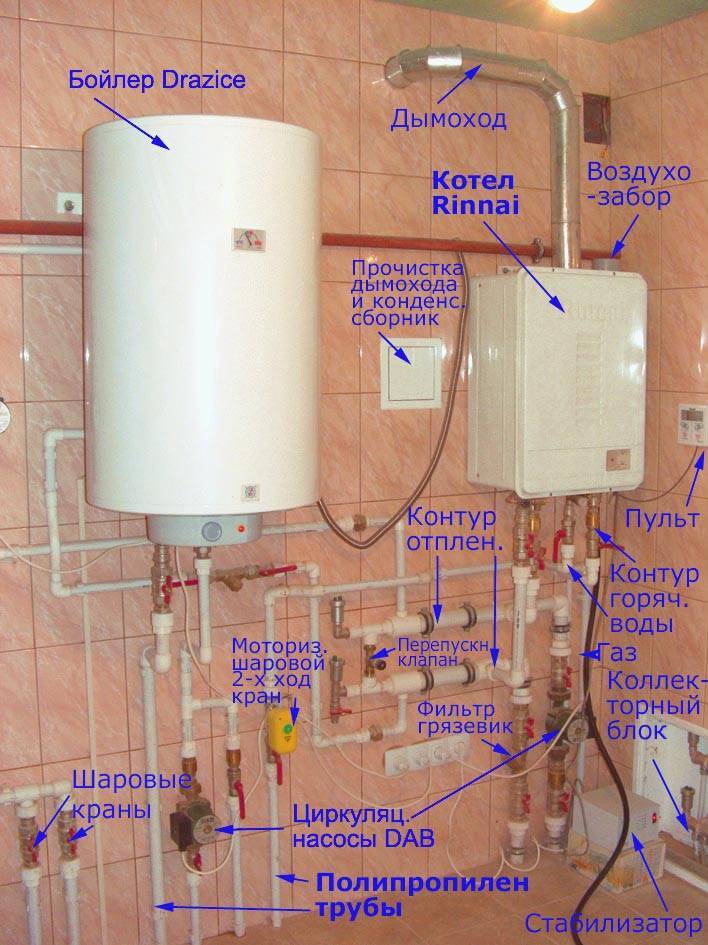

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.
После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.
Итоги
В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.
Двухконтурная система отопления
Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.
В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.
Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru
Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

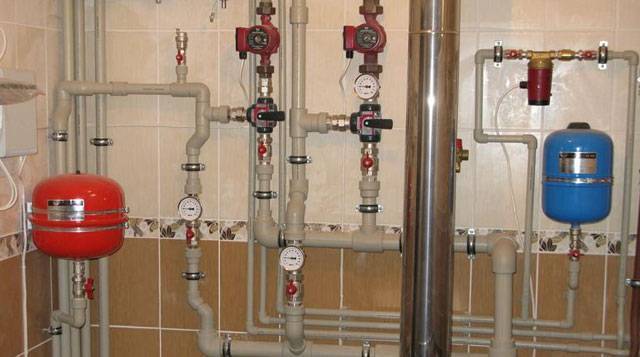

Параллельная работа котлов на дровах и газе
Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.
Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

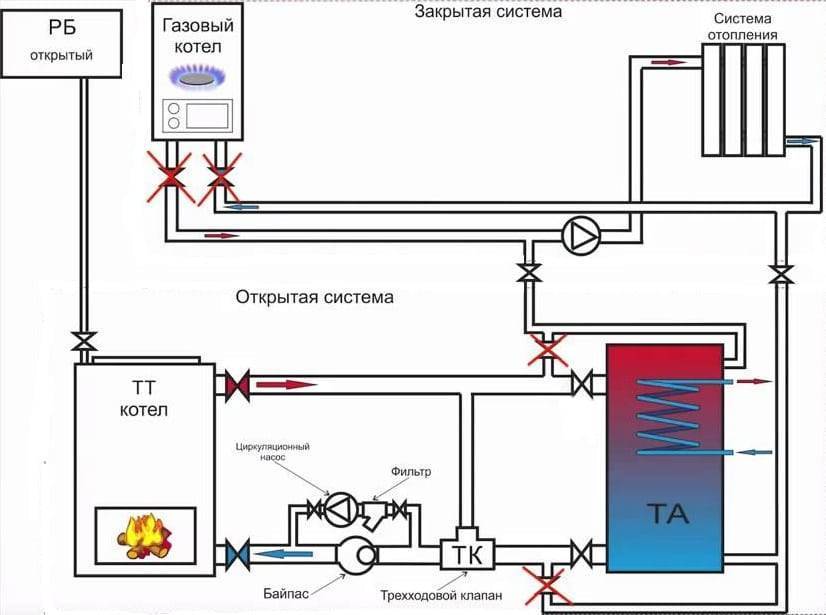

1 схема (отрытая и закрытая системы)
Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.
Преимущества и недостатки
| Плюсы | Минусы |
| Возможность использовать разные теплоносители | Большое количество дополнительного оборудования |
| Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания | КПД ниже за счет лишней воды в системе |
| Возможность использования без дополнительной автоматики |
2 схема, две закрытые системы
Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.
Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.
Подача тепла через 3х ходовой клапан
Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

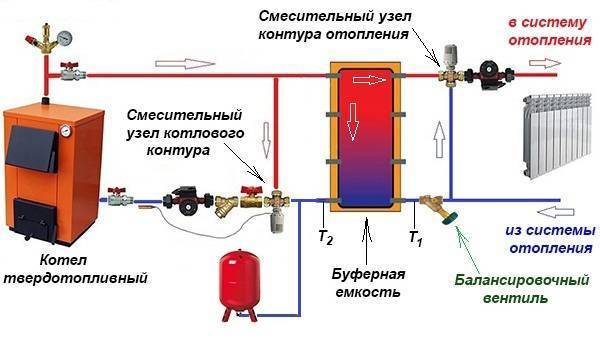

Система с теплоаккумулятором, зачем он
Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.
Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:
- в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
- твердое топливо прогорело, теплоноситель остыл;
- газовый котел включается автоматически;
- снова закладываются дрова, и разжигается твердотопливный котел;
- температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.
Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:
- твердотопливный котел может работать в схеме открытого типа;
- самый высокий уровень безопасности;
- отсутствие необходимости постоянного пополнения топки дровами или углем;
- циркуляция теплоносителя по системе закрытого типа;
- возможность одновременной работы двух котлов одновременно и каждого в отдельности.
В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.
рассчитать необходимый объем емкости
Автоматика от разных производителей
Настенный газовый котел
Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).
Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.
Автоматика Арбат
Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.
Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.
Автоматика Хонивел (Honeywell)
Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.
Основные возможности:
- теплоноситель автоматически поддерживает температуру;
- выключение котла при перебоях в подаче газа;
- выключение при отсутствии тяги или при обратной тяге;
- блокировка подачи газа при потухании газовой горелки.
Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).
Автоматика Евросит 630 (Eurosit 630)
Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.
Основные принципы работы автоматики Евросит 630.
Розжиг запальной горелки.
- Проверьте, чтобы положение ручки соответствовало значку «выключено».
- Переведите ручку управления в положение «звёздочка».
- Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.
Выбор температуры.
С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки.
Модуляция мощности.
Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.
Дежурная позиция.
Переведите ручку управления с установленной температуры до «звёздочки». Главная горелка погаснет, а запальная горелка остаётся зажжённой.
Выключение.
Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.
Читайте так же:
Как выбрать и подключить радиатор
Магазины сантехники пестрят значительным разнообразием различных радиаторов, из которого нужно выбрать наиболее приемлемый вариант.
Чаще всего речь идет о следующих разновидностях:
- алюминиевые;
- биметаллические;
- стальные панельные и трубчатые;
- чугунные.
Также можно встретить более дорогие дизайнерские разработки, которые используются не очень часто.
Самым высоким уровнем теплоотдачи славятся секционные алюминиевые радиаторы. Практически такие же показатели у биметаллических изделий. Отличаются они тем, что при изготовлении алюминиевых батарей используется цельный сплав, а биметаллические имеют внутренний трубчатый каркас из стали. Это позволяет эксплуатировать изделия данного типа внутри систем отопления многоэтажных домов, для которых характерно высокое давление.
Частные дома рекомендуется комплектовать стальными или панельными радиаторами, теплоотдача которых практически такая же, как и алюминиевых приборов. Организованные таким образом системы способны прослужить не менее 20 лет. Общим качеством изделий из алюминия и стали является возможность их автоматической регулировки, для чего используются автоматические вентили. Что касается чугунных радиаторов, то использовать на них такой подход бессмысленно из-за высокой инерционности материала.
Заключительный этап: ревизия подключения

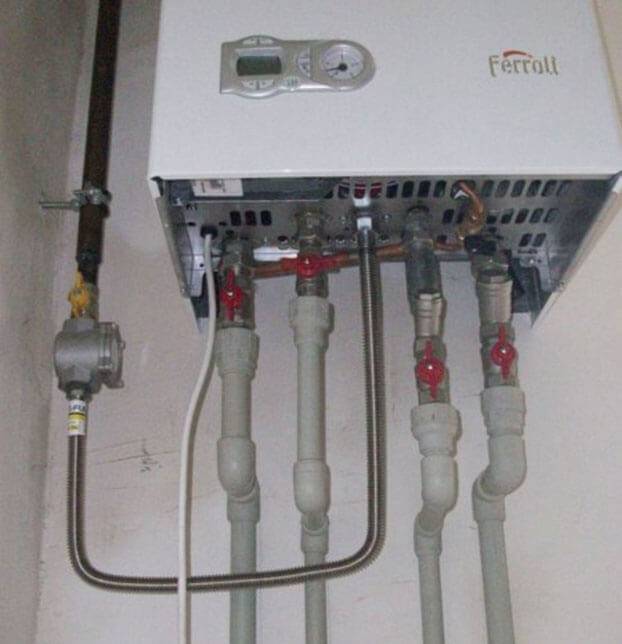

После того, как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.
Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.
Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.
Рейтинг ТОП-10
Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:
Buderus Logamax U072-24K
Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.
Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.
Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.
Federica Bugatti 24 Turbo
Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.
Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.
Bosch Gaz 6000 W WBN 6000-24 С
Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.
Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.
Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.
Leberg Flamme 24 ASD
Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.
Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.
Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).
Лемакс PRIME-V32
Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.
Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.
Рассчитан на эксплуатацию в сложных технических условиях.
Navien DELUXE 24K
Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.
Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.
Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.
MORA-TOP Meteor PK24KT
Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.
Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.
Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).
Лемакс PRIME-V20
Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.
Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.
Есть возможность удаленного управления.
Kentatsu Nobby Smart 24–2CS
Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).
Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.
Есть возможность использования нескольких конструкционных вариантов дымохода.
Oasis RT-20
Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.
Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.
При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

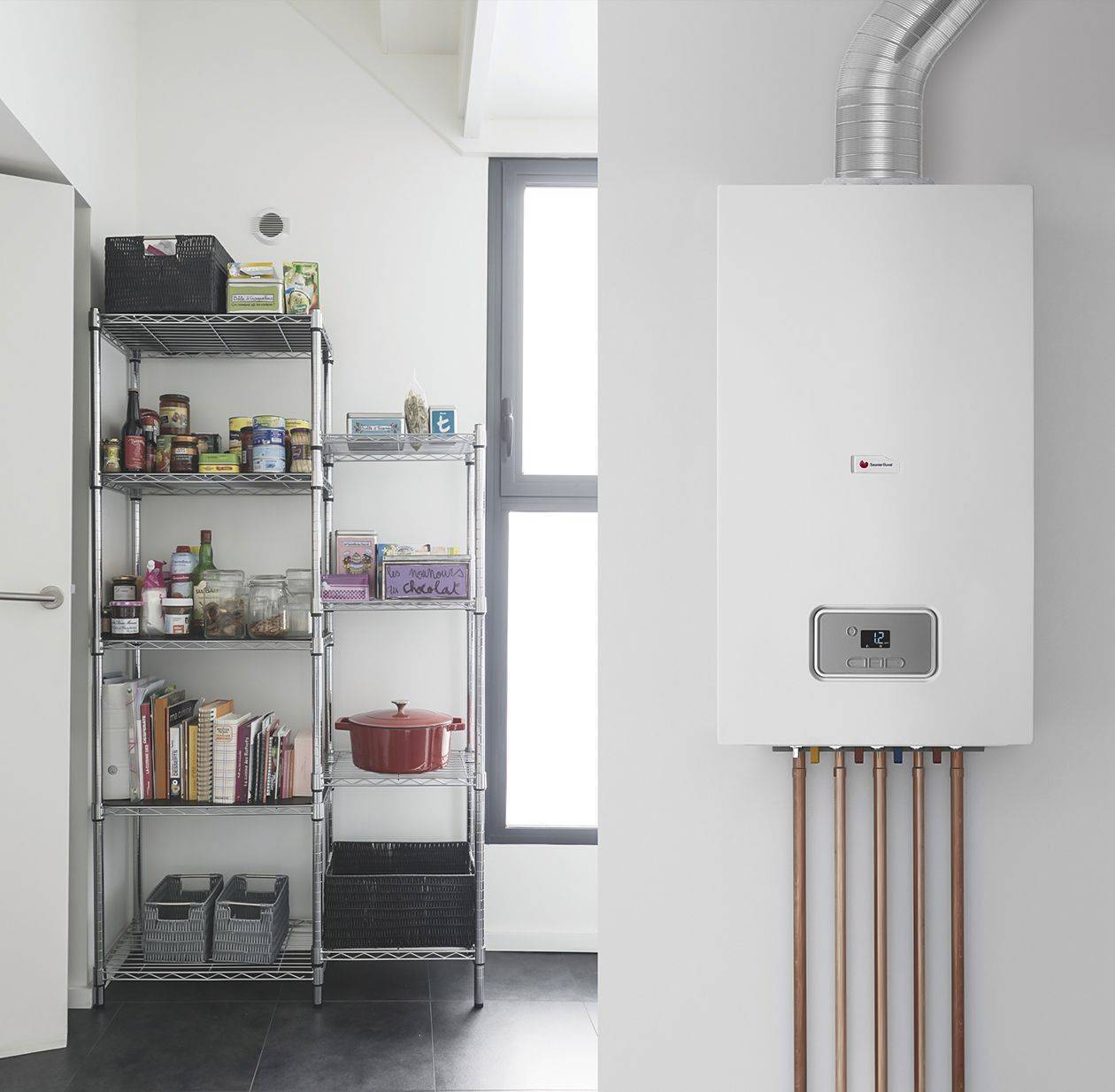

Что собой представляют настенные двухконтурные газовые котлы
Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении.
Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).
Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.
На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.
Устройство и принцип работы
Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).
Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.
Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).
Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:
- отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
- водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.
После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.
Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.
Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.
Особенности эксплуатации, профилактика неисправностей
Стенки правильно работающего бойлера имеют комнатную температуру, прибор не шумит, не потребляет электричество сверх указанного в паспорте, прогревается за 20–30 минут.
Длительный нагрев говорит о скопившейся в резервуаре накипи либо мусоре. Проблема решается механической либо химической чисткой. Обе требуют слить воду и демонтировать резервуар.
Для первой производится разборка бойлера, стенки и нагревательные элементы очищаются вручную. Для химической чистки разборка не требуется.
Снятый накопитель переворачивают, в патрубок ввода холодной воды заливают раствор лимонной кислоты либо антинакипин, бойлер оставляется в таком виде на несколько часов. Затем очистительную жидкость сливают, ёмкость монтируют на место и промывают водой.
Горячий корпус бойлера говорит о разгерметизации ёмкости из-за микротрещин. Исправить проблему самостоятельно невозможно, требуется ремонт или замена прибора.
