Электрические разветвители для розетки — двойники или тройники

Монтаж выключателя

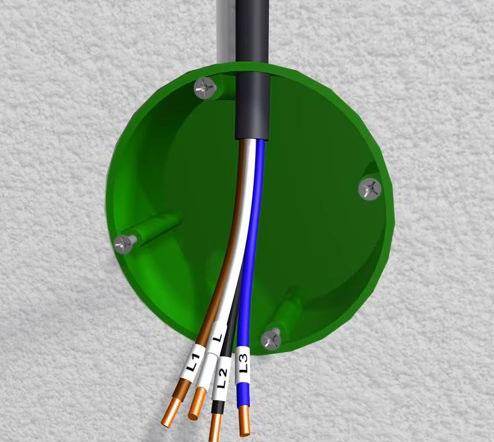

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.


Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:


Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

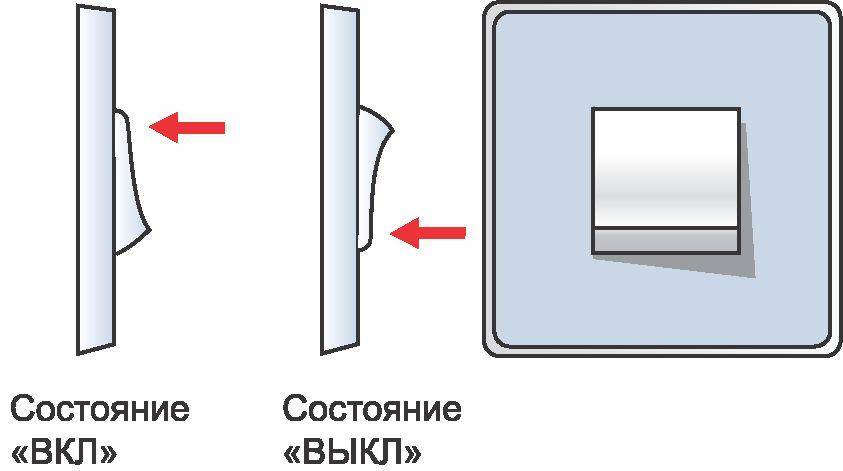

Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.


Момент установки трехклавишника.

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.


Схема сборки тройника.

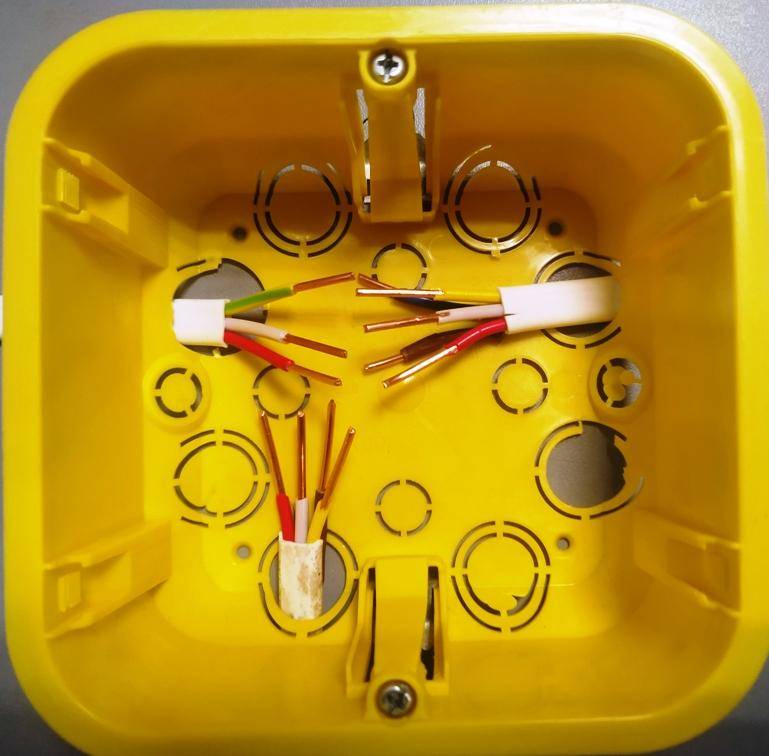

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:


Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

  • проводники PE (желто-зеленые) соединить между собой;
  • нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
  • красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
  • белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.


Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

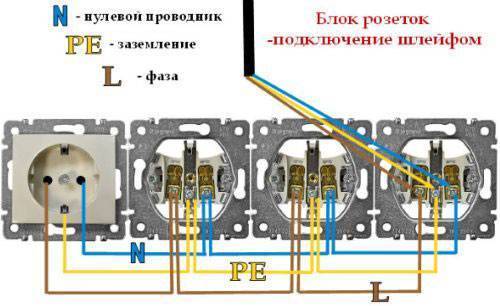

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

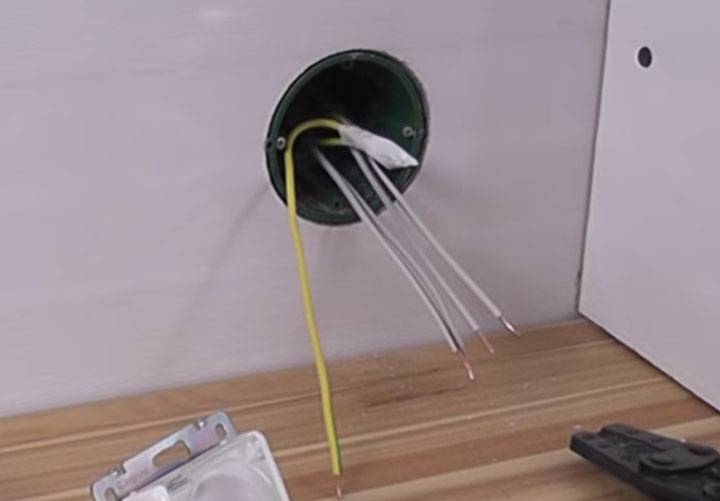

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

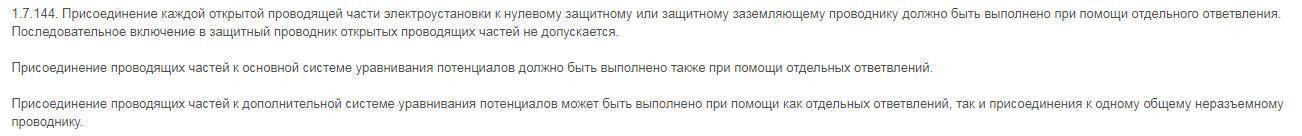

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Как разделить витую пару на двухпортовую розетку

Алгоритм заделки витой пары в коммутационное устройство не такой уж и сложный. Для примера — ситуация, когда основные кабели уже проложены. И под розетку заранее подготовлено посадочное место. Порядок действий при таких обстоятельствах выглядит следующим образом:

  1. Внешний слой изоляции с конца провода срезают. Для этого подходят обычные клещи. 4-5 сантиметров оголения будет достаточно для получения нужного результата. Главное — аккуратно работать, чтобы жилы не повредились. Если это всё-таки происходит, можно просто обрезать участок с повреждениями. Потом глубина надреза регулируется, операцию повторяют. Иначе переходник не получится организовать правильно.
  2. Каждую из пар надо разровнять, когда изоляцию сняли. В полной зачистке рабочих поверхностей необходимости нет. У каждого из контактов на площадке свои микро ножи. Они подрезают изоляцию, обеспечивают надёжную фиксацию, закрепляют дополнительно провода.
  3. Розетку требуется разобрать. Для этого лицевую панель полностью снимают. Обычно отстёгивают специальные защёлки либо выкручивают фиксирующий винт. Решение зависит от конструкции той или иной модели. При использовании модульных розеток из последних внутренние элементы тоже достают.
  4. Кабель фиксируют на модуле с помощью стяжки. Можно использовать другие методы, предусмотренные конструкцией.
  5. Провода вставляются внутрь фиксаторов. Подключить их потом к системе не составит труда. Главное — придерживаться маркировки по цветам, чтобы она соответствовала применяемому стандарту. Жилы не нужно погружать внутрь слишком глубоко. Достаточно приложить небольшие усилия, чтобы фиксация прошла успешно.
  6. Запрессовка при помощи экстрактора.
  7. Модуль устанавливают на место после завершения запрессовки. Основание розетки прикручивается к соответствующей площадке, если само устройство внешнее. Подвод кабеля при этом должен осуществляться сверху. Разъём под коннектор в результате выполненной работы находится снизу. Если же устанавливают внутреннюю розетку — основание монтируют в подготовленном стакане. После завершают фиксацию устройства.
  8. Прикручивание лицевой панели.
  9. Когда предыдущие действия закончены, можно проверять работоспособность. Рекомендуется использовать специальные тестеры, дающие лучший результат. Но проще просто подключить компьютер, чтобы проверить, есть ли сетевое соединение.

Важно! Правильность распиновки — первое, что нужно проверять, когда возникают проблемы. Это причина, по которой поломки возникают чаще всего

Описание устройства

Тройник – это устройство, которое предназначено для того, чтобы в одну розетку можно было подключить сразу три разных прибора. Визуально он представляют собой корпус, у которого с одной стороны вилка, с трех других – три розетки. Тройные разветвители могут отличаться по цвету, форме объему и функциональным особенностям. Учитывая популярность компьютерных технологий, которая сейчас возросла, не редким явлением есть и модели, оснащенные разъемом USB.

Тем не менее стоит добавить, что внутренняя комплектация тройников осталась неизменной. Самые примитивные их разновидности имеют достаточно низкую стоимость. Однако в случае, когда хочется получить более функциональное приспособление, придется заплатить больше. Другими словами, чем больше будет дополнительных опций, тем выше будет цена. Впрочем, она зависит еще и от таких параметров, как:

  • производитель;
  • конструкция;
  • степень надежности.

В любом случае, насколько бы функциональным ни был электрический элемент, подключать к нему лучше те приборы, которые не отличаются особой требовательностью к характеристикам электропитания. Если же говорить о таких сложных приборах, как компьютер, телевизор, аудиосистемы, то для них могут потребоваться сетевые фильтры. Дело в том, что обычный разветвитель или тройник в нашем случае не способен защитить приборы от резких скачков напряжения. Кроме того, необходимость в сетевых фильтрах есть там, где электропитание в принципе не отличается стабильностью.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

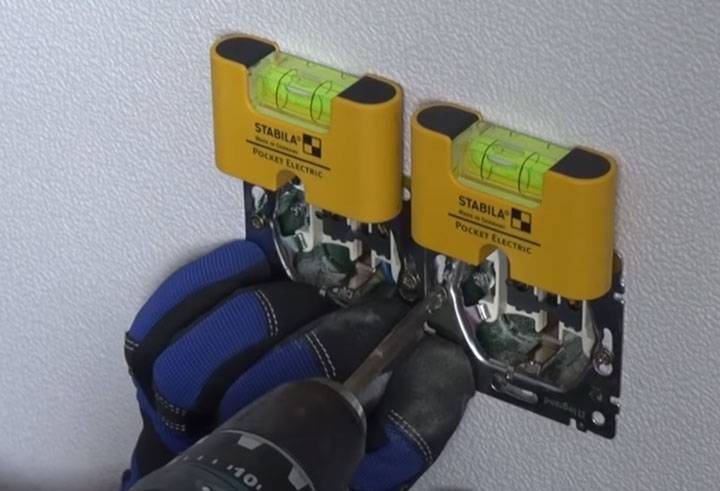

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

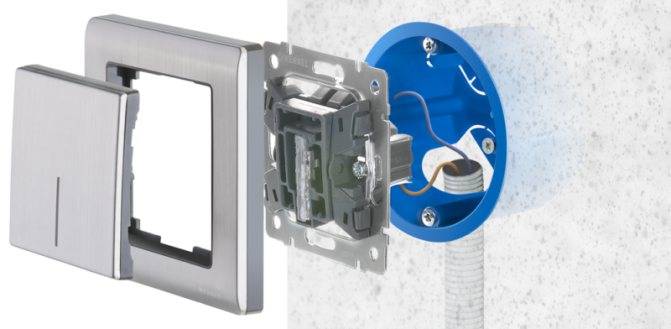

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Устройство и основные характеристики

Электрический разветвитель является штепсельным соединителем, который состоит из вилки и переходника. Устройство подключается в стационарную электророзетку, на которую подается питание.

Для обеспечения пожаробезопасности корпус должен быть выполнен из негорючего материала. Обычно это качественный пластик. Надежность должна быть на высоком уровне, чтобы не произошел перегрев контактов и, как следствие, короткое замыкание. При повреждении может потребоваться замена не только тройника, но и самой розетки. Надежность зависит от внутреннего устройства.

Сетевой фильтр “UNIVersal” с заземлением и защитными шторками

Изделия могут выполняться под любые стандарты вилок. В России используются электророзетки евростандарта.

Основные характеристики:

  • Заземление. Если бытовая электропроводка имеет заземление, переходник должен быть таким же.
  • Класс защиты от влаги и пыли. Для домашнего применения подходит электрический тройник со степенью не ниже IP20. В помещениях с повышенной влажностью и на улице нужно покупать прибор с IP44 и выше.

Как сделать своими руками

Штепсельная вилка, кабель, колодка с разъемами

Не всегда в продаже можно найти удлинитель подходящей длины. Тогда его можно собрать самостоятельно. Это несложно, нужно лишь заранее подготовить нужные приспособления и соблюдать инструкцию.

Потребуется:

  • Кабель ПВС. Сечение выбирается заранее, в зависимости от нагрузки. Определить диаметр можно по специальным таблицам. Для нагрузки 3,5 кВт нужен провод 1,5 кв.мм, более 5 кВт – 2,5 кв.мм.
  • Штепсельная вилка определенного стандарта. Нужно заранее уточнить, нужно ли заземление.
  • Колодка с разъемами. Оптимальный вариант – 3-4 вывода.
  • Инструменты – отвертка и нож.

Штепсельная вилка в разобранном виде

Как собрать удлинитель:

  1. Зачистить концы провода от верхней изоляции на 50-70 мм.
  2. Зачистить от следующего изоляционного слоя каждую жилу примерно на 1 см.
  3. Разобрать вилку и присоединить к ней провод с соблюдением маркировки. Зеленый или желто-зеленый цвет имеет заземляющая жила.
  4. Скрутить вилку обратно.
  5. Разобрать колодку и подсоединить к ней кабель.
  6. Собрать колодку.

Можно проверять собранное устройство и затем включать его. Его можно прозвонить тестером или мультиметром для определения корректности подключения и отсутствия короткого замыкания.

Коротко о технике безопасности

Следует учитывать, что тройники и удлинители могут нести определенную опасность. В первую очередь, это поражение электрическим током. Именно поэтому по правилам техники безопасности в ванных комнатах необходимо использовать устройства с классом защиты не менее, чем IP44.

Необходимо помнить, что со временем изоляция на кабеле удлинителя может разрушиться, в результате оголится провод, а это может не только привести к короткому замыканию, а и представлять серьезную угрозу для жизни. Поэтому необходимо регулярно проверять целостность изоляции на кабеле.

Если к удлинителю или тройнику подключено большое количество электроприборов, то существенно повышается риск возникновения пожара, в следствии нагрева проводки, из-за того, что к ней подключена большая нагрузка.

Подключение к розетке большого количества приборов может стать причиной пожара

По этой же причине не рекомендуется использовать разветвитель или удлинитель с количеством гнезд более четырех. Даже если розеток для электроприборов в нем больше, подключать все их нежелательно.


Не подключайте все розетки на удлинителе с большим количеством гнезд

Помните, что автоматический выключатель не всегда может служить надежной защитой, это может быть вызвано несколькими причинами:

  • неправильно подобранный автомат, не следует ставить устройство на 25А, если в этом нет необходимости, проводка может начать плавиться, а порог срабатывания не будет превышен;
  • поломка автоматического выключателя в следствии его долгой эксплуатации, заводского брака или низкого качества.

Подводя итог заметим, что электрический тройник или удлинитель — это вынужденная мера, если есть возможность, лучше увеличить число стационарных розеток до необходимого количества или провести модернизацию проводки, чтобы можно было подключать электроприборы в нужном месте.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Приобретение канализационных тройников

реализует тройники канализационных труб различной конфигурации. В продаже решения для промышленных, коммунальных и хозяйственных сетей. Оборудование поставляется в заводской упаковке, сопровождается набором документов.

Предлагаются тройники для канализации 100 мм, 160 мм, 200 мм. В ассортименте различные разновидности изделий.

Получить сведения о продукции помогут менеджеры «ЭкоМонтаж». Они расскажут, как вставить тройник, порекомендуют сопутствующие материалы. Специалисты подберут подходящую продукцию, оформят заявку, согласуют сроки доставки.

Заказать консультацию

Двойники и тройники

Двойники и тройники являются вспомогательными электрическими аксессуарами, позволяющими подключить к одному источнику несколько предметов. Купить двойник или тройник электрический можно в любом хозяйственном магазине или отделе. Его практическая ценность огромна, ведь, например, чтобы подключить домашний кинотеатр, нужно несколько розеток. Эта и подобные проблемы легко решаются при помощи двойников и тройников.

Двойник или тройник-розетка — устройство, предназначенное для увеличения раздаточных способностей обычной стационарной розетки. Внешне эти электрические аксессуары представляют собой блок из двух или трех розеток, которые армированы в одном корпусе с электровилкой-штепселем. Такие разветвители имеют заземляющий контакт, предназначенный для единовременного подключения двух или трех электрических приборов к одной обычной розетке.

К двойникам и тройникам предъявляются высокие требования по части изоляционных свойств и сопротивления воздействию электрического тока. Корпус такого оборудования выполняется из ударопрочного и влагостойкого белого пластика, в котором находятся гнездовые контакты электрических розеток, совмещенные со встроенной в разветвитель штепсельной вилкой. Все сетевые двойники и тройники имеют похожую конфигурацию — единственным их отличием является разная раздаточная способность.

Магазины сети «Леруа Мерлен» имеют широчайший ассортимент электрических разветвителей, среди которого каждый покупатель может найти необходимый ему двойник или тройник. Высококвалифицированный персонал сети всегда готов ответить на любой возникший при выборе товара вопрос.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

При проектировании дома или капитальном ремонте квартиры заранее составляется схема расположения розеток. Но бывают случаи, когда их количества не хватает в определенной части дома. Тогда нужно использовать специальные разветвители розеток. К ним относятся тройник розетка, двойник, удлинители, сетевые фильтры. Устройство имеет разные способы исполнения и различный функционал, от которого зависит работа.
