Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

• при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
• во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
• гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Общее описание решеток для вентиляции

Решетка – это обязательный компонент системы вентиляции квартиры или частного дома, офиса, банка или другого помещения.

Она служит конструкционным завершением вентиляционного воздуховода. Дополнительно выполняет предохранительную функцию и позволяет контролировать циркуляцию потоков кислорода.

Выбирая решетку для вентиляционного комплекса не нужно покупать самую дешевую. Лучше отдать предпочтение качественному изделию, которое долго прослужит и сохранит привлекательный внешний вид

Производством статичных и регулируемых модулей занимаются отечественные и зарубежные компании, поставляющие на потребительский рынок строительно-монтажные аксессуары и сопутствующие товары.

Особенности монтажа гибкого воздуховода

Монтаж гибких пластиковых воздуховодных каналов производится в несколько шагов:

1. Сначала делается разметка всей линии вентиляционной магистрали.
2. Вдоль траектории прохода вентканалов устанавливаются крепления на расстоянии не более 40 см друг от друга.
3. На креплениях фиксируются хомуты, в которые будут помещены элементы воздухопровода.
4. Измерение необходимой длины и нарезка фрагментов воздуховода.
5. Установка отдельных элементов вентиляционной системы с фиксацией их между собой при помощи фитингов и прочих доборных деталей.
6. При необходимости производится монтаж отводов от общего вентканала в соседние комнаты.

Как скрыть и проверить: советы

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно. Если листок не держится и падает, то система не работает. Проверить функционирование технологии можно с помощью специального прибора – анемометра. Аппарат показывает скорость воздуха в шахте. Нормальная циркуляция воздуха на кухне должна составлять 60 м³/ч, при условии наличия электрической плиты.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

• ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
• засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

• следить за состоянием фильтров и вовремя их менять;
• оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
• периодически проверять мотор на наличие жира, при необходимости удалять его;
• включать технику заблаговременно до приготовления пищи;
• устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
• расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Кладка кирпичного вентиляционного канала

Требования к устройству вентиляционных каналов в кирпичных стенах подробно описаны в СНиП номер 2.04.05-86.

Основные положения нормативного документа:

• каналы для удаления дыма и вентиляции нельзя объединять;
• вентканалы в стенах толщиной 380 мм выполняют, используя кладку в один ряд;
• вентиляционные шахты в стенах располагают как можно дальше от печи или камина;
• при устройстве канала в стене толщиной 640 мм применяют двурядную кладку;
• в вентиляционных системах устанавливают решетки, у которых нет вертикальных выступов;
• соблюдают нормируемые размеры вентканалов в кирпичной кладке, которые составляют 140х140 мм;
• оголовок вентиляционной трубы на скатной крыше располагают на 50 см ниже конька, но точнее высоту определяют с учетом удаления конструкции от конькового элемента.

Вентиляционные шахты предусматривают в помещениях, которые не имеют оконных проемов, а также там, где наблюдается повышенная влажность, например, в кладовой, на кухне, в санузле или ванной комнате.

Размеры каналов из кирпича

1. Если она не больше 3,5 кВт, оптимальное сечение шахты – 140х140 мм.
2. Если указанный показатель находится в районе 3,5-5,2 кВт, сечение канала составляет 200х140 мм.
3. Когда в доме установлен источник тепловой энергии, вырабатывающий более 5,2 кВт тепла, вентшахту делают с габаритами 270х140 мм.

Чтобы в процессе возведения канала из кирпича соблюдать его вертикальность, используют специальную доску с разметкой отверстий. Габариты заготовки составляют 140х250х25 мм. Иногда дощечку заменяют специальными буйками. Это деревянные короба по габаритам вентиляционных шахт. Каналы бывают квадратного или прямоугольного сечения. Между соседними ходами делают разрыв в один кирпич. При ведении кладки используют однорядовую перевязку.

Как выбрать кирпич для строительства вентканала?

Для устройства вентиляционных шахт используют полнотелый кирпич. Если применяют пустотелый кладочный камень, то отверстия предварительно заполняют цементным раствором или глиной.

В процессе строительства кирпич разрешено резать болгаркой. Также для разбивания камня используют молоток-кирочку, кельму либо другие приспособления. Для резки больше подходят битые элементы и камни со сколами.

Приготовление раствора

Для устройства кирпичной вентиляционной шахты подходит такой же раствор, как и для кладки остальной части стены.

При его приготовлении придерживаются пропорции:

• цемент марки М500 – 1 часть;
• очищенный песок – 3 части;
• вода (количество зависит от консистенции раствора).

Сначала смешивают сухие компоненты. Потом к ним добавляют воду небольшими порциями. Для определения консистенции ведро немного наклоняют. Хороший раствор не должен сам выливаться из емкости.

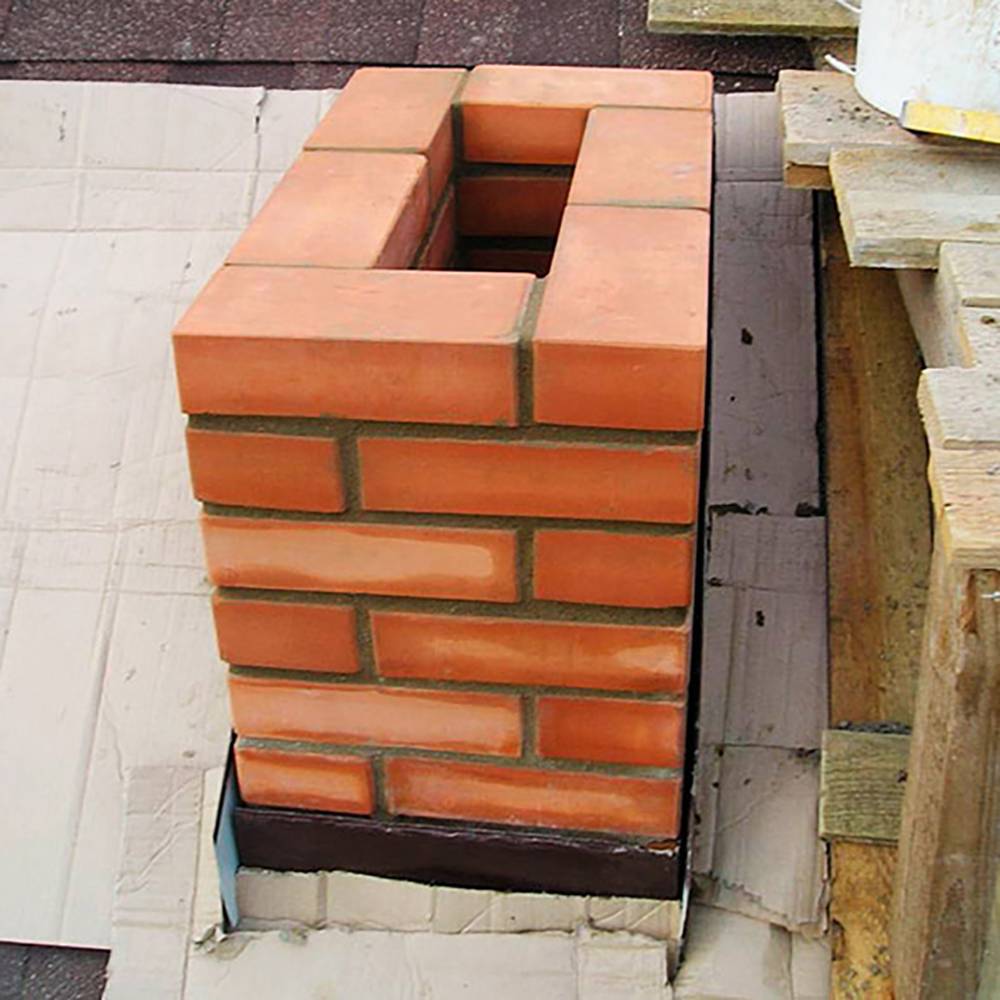

Последовательность кладки кирпичного вентканала

Кладка вентканалов из кирпича проходит в таком порядке:

1. Сплошную кирпичную стену выкладывают до требуемой отметки. Потом при помощи деревянного шаблона наносят разметку под вентиляционные шахты. Обязательно учитывают привязку, указанную в проектных чертежах.
2. Первый ряд кладут с использованием строительного уровня. Для удобства применяют деревянный короб или доску-шаблон. Все углы шахты делают строго прямыми. Если работы проходят в жаркую погоду, то поверхность кирпича предварительно смачивают водой.
3. Когда сделают 4 ряда кладки, используют буйки. Они позволяют придерживаться вертикальности и защищать внутреннее пространство канала от попадания строительного мусора. Буйки смещают после устройства каждых 8 рядов.
4. Если по соседству с обычным продухом находится дымовая шахта, кирпич кладут «впритык». Плотная кладка защитит от просачивания дыма и продуктов сгорания.

Стальной материал

Чаще всего применяется оцинкованная или нержавеющая сталь. Этот материал приносит больше эффекта. На кухне воздуховоды делают из оцинковки. По статистике, люди все меньше приобретают агрегаты из такого состава. Хотя преимуществ хватает:

• Большой плюс в ровной поверхности. В итоге любые потоки воздуха проходят быстро. На кухне всегда имеется жир, сажа и прочие загрязнения. Они не остаются на стенках. При этом скорость потоков воздуха в процессе эксплуатации не снижается.
• При нагреве не происходит деформаций и разрушений. При этом ничего вредного в окружающую среду не выделяется.
• Это недорогой вариант для людей со средним достатком.

При этом отзывы отмечают следующие минусы:

• Если сравнивать с пластиком, то вес стальной конструкции будет большим, а значит, при монтаже придется сооружать качественную поддержку.
• Чтобы герметизация стала максимальной и надежной, придется использовать дополнительные смеси. Их наносят на каждый шов.
• Когда приходится собирать нестандартные воздуховоды, нужно резать трубы, а это дополнительное оборудование при монтаже.
• Так как это металл, то в процессе работы вытяжки он может издавать шум.

Срок эксплуатации таких труб высокий, так что иногда, затратив чуть больше времени на монтаж, можно получить надежную конструкцию. Некоторые считают, что когда сталь убрана в короб, то шум начинает гаситься. Это уже большой плюс. В любом случае решение принимает человек из своих личных желаний и финансовых возможностей.

Это основные материалы, из которых создают воздуховоды для кухонной вытяжки. Эти модели всегда присутствуют в продаже. Понятно, что перед тем как приобрести любой из вариантов, нужно продумать всю конструкцию. Потому что не каждая кухня может вместить короба.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.
