Схемы и инструкции по кладке вентканала из кирпича

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к

это может привести к опрокидыванию тяги

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Технология прокладывания вентканалов

Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.

Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны

При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.

Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха

Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.

Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.

Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.

Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам

Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.

Кирпич для кладки и замечания по работе с ним

Для кирпичных стен используется, как правило, полнотелый камень. Возможно применение пустотелого облицовочного кирпича, но с заполненными глиной или раствором пустотами.

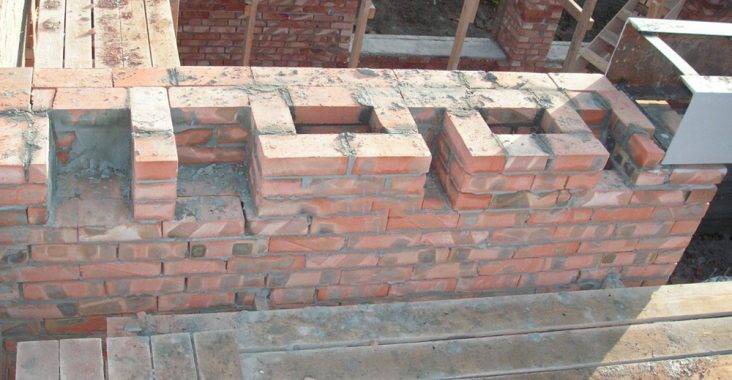

Вентканалы выполняются из красного кирпича

Фиксируется кирпич в каналах таким же раствором, какой использовался и для строительства внутренних стен. Чтобы замес был достаточной крепости, в приготовлении раствора нужно соблюдать пропорции:

• песок строительный очищенный – 3 части;
• цемент М500 – 1 часть.

Вода дозированными порциями добавляется в сухую, предварительно подготовленную смесь при постоянном ее перемешивании. Консистенция замеса должна быть такой, чтобы при наклоне под 45 градусов емкости он не выливался.

Формирование вентиляционного канала часто требует использование кирпичей нестандартного размера в случаях перевязки швов, в местах примыкания стенок, пр. Для их механической обработки используется:

• рубка с помощью кельмы или молотка-кирочки;
• болгарка;
• механизм для резки кирпича.

В целях экономии обрабатывается бой, материал с отбитыми углами, сколами, пр.

Технические параметры вентканалов

Система вентиляции должна работать при уличной температуре не менее двенадцати градусов, а комнатной не менее двадцати. Обязательно присутствие вентканалов в комнатах без окон (ванные комнаты, санузлы). Площадь отверстия канала не должна быть менее 0,016 квадратного метра, а стенка канала – 10 сантиметров. Уменьшить сопротивление движению воздуха можно путем сохранения площади сечения канала по всей его длине. Кирпичная кладка должна быть выполнена со сглаженными швами.

Отдельные каналы, которые ведут в одну шахту, должны быть одной длины. Отклонение вентиляционного канала от вертикали допускается на угол не превышающий тридцати градусов. Холодный воздух в шахте и прилежащих воздуховодах ведет к снижению тяги. Для предотвращения этого шахту нужно утеплять.

1. 3,5 кВт — 14×14 сантиметров.
2. 3,5-5 кВт — 14×20 сантиметров.
3. более 5 кВт — 14×27 сантиметров.

Кладка ведется вертикально с таким расчетом, чтобы до дверных проемов и углов было расстояние от 0,4 метра. Если вблизи канала расположен дымоход, то стенки канала утолщают и утепляют.

Какие ошибки допускают при сооружении вентиляции

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Кладка дымоходов и вентиляционных каналов.

1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Недочет проекта	Нередко работа приточно-вытяжной вентиляции в квартире оставляет желать лучшего из-за недочетов в проектировании системы. В тоже время, частыми бывают случаи, когда во время строительства рабочие используют дымовые и вентканалы как своеобразный мусоропровод. В засоренном виде они не смогут выполнять свои задачи в полную силу.
Засор	Бывает, что система забивается из-за инородных предметов:

• пыли;
• паутины;
• истьев;
• случайно попавших в трубу птиц.

• появления неисправностей в самих вентканалах или дымоходах; коррозии;
• трещин;
• обрушений;
• усадки дома;
• старения стройматериалов.

Рекомендации по эксплуатации

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона. Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. Вентиляционные каналы и трубы для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

1. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.

1. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки. Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

• применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
• запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
• периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
• приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
• установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

• материалы, которые были использованы для изготовления каналов, а также их сечение;
• длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

• обособленность и плотность каналов;
• наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
• люки для чистки, противопожарные разделки и оголовки;
• герметичность патрубков;
• состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Частые ошибки

Выполнение всех норм и требований к устройству вентзазоров убережет владельца дома от лишних затрат на ремонт и переделывание работы. Самой частой причиной ошибок становится полное перекрывание одного из технических отверстий цементной тяжкой. Это препятствует свободному движению воздуха в зазоре. Кроме этого, об устройстве вентзазора необходимо позаботиться еще на этапе проектирования, так как для того, чтобы его устроить, необходимо разобрать облицовочный шар кирпича и выложить его обратно после обустройства вентиляции.

А если без кладки

Самодельный вентиляционный канал в кирпичных стенах делается с применением труб. Но и в этом случае нужно, чтобы в каждой комнате был собственный воздуховод. Один из выходов должен находиться на высоте два метра над фундаментом (можно и выше) внутри наружной стены (втягивает воздух с улицы). Второй — на крыше (удаляет воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решеток находятся под потолком, не ниже 10 см. Закрываются заслонками, которые регулируют поток воздуха.

Объединять можно вытяжки из сауны-кухни, ванной-туалета. Все четыре могут быть объединены на чердаке

Важно, чтобы в местах соединений были надежные уплотнители. Сведения «в букет» можно делать только в том случае, если службы находятся на одной стороне дома

В одноэтажном доме их можно монтировать в потолке (выходят на крышу через чердак). На чердаке трубы следует утеплить.

Для стояков естественной вентиляции диаметр труб — 125 х 150 мм, принудительной — 100 х 125 мм. Выбор материалов зависит от того, что понравится хозяину и цены. Могут быть из полимеров, оцинковки, асбестоцемента, бетона. При монтаже труб опускают в пространство между стенами и цементируют. Важна герметичность в месте выхода венттрубы на крышу. Для этого используют проходной элемент из резины или силикона. Воздуховод и выход вытяжки соединяются гофрированной трубой.

Правила установки

Проходы организовывают при кладке стен из кирпича. Если толщина стены составляет 38 см, устаивают их в один ряд, если толщина равна 64 см – то в два ряда. Для организации каналов потребуется определенное количество полнотелого керамического кирпича. Выполняется вертикальная кладка кирпича. Расстояние между ней и стыками стен должно составлять не менее 380 мм. Каналы также следует изолировать посредством жаростойких материалов.

При устройстве вентиляционных проходов из кирпича следует учитывать следующие моменты:

• Каналы должны быть квадратными или прямоугольными;
• Вентиляционные проходы кладутся впритык;
• Для укрепления требуется поперечная по отношению к проходу кладка кирпича;
• Отвод, если он нужен, выполняется на расстоянии не более 1 метра, угол – не менее 60 градусов по отношению к горизонту. Для этого потребуется укладка кирпича, отесанного под нужным углом;
• Кладка перевязывается с помощью половинок кирпича;
• Буйки, регулярно переставляемые, предотвратят нарушение формы прохода и засорение;
• Во время укладки кирпича, для того, чтобы не засорились вентиляционные шахты, в них закладываются газеты.

Каналы могут выполняться и без кладки кирпича. Для этого потребуются трубы. При этом также в каждом из помещений должен иметься воздуховод. Один из них должен располагаться на 2 метра выше фундамента внутри внешней стены. Второй воздуховод должен находиться на крыше на высоте на 1 метр выше нее.

Для организации естественной системы потребуются конструкции диаметром 125 х 150 мм. Для принудительной вентиляции оптимальные размеры – 100 х 125 мм. Подходят трубы из бетона, ПВХ, оцинковки и так далее. Конструкции, помещенные между стенами, должны быть зацементированы. Для придания системе герметичности используется резина или силикон. Для соединения конструкции с вентиляционным выходом потребуется гофрированная труба.

Важно также закупить качественные, подходящие под конкретные условия, материалы. При правильной установке конструкции система прослужит вам очень долго, выполняя все возложенные на нее функции

Кроме того, при правильном выборе материалов, вы уменьшите количество необходимых чисток системы и сократите траты на эксплуатацию.

Безопасное использование печного и газового оборудования возможно лишь при своевременном отведении продуктов горения и непрерывном воздухообмене внутри помещений. Эту и некоторые другие функции выполняют дымовые трубы самого различного вида: от изящных украшений загородных вилл до гигантских монстров – непременных атрибутов промзон.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Отрицательные стороны

Конструкционным недостатком вентшахт из кирпича, считаются небольшие побочные действия. Помимо своего прямого назначения, они выпускают наружу и тепло. Чтобы снизить эти показатели и не прибегать к дополнительному утеплению кирпичных стен. нужно внутри шахты предусмотреть изгиб для задержки выходящего воздуха. Кирпич выкладывается лесенкой, выступающие ниши заделываю раствором, а в местах подъема камень кладется на ребро и после прижимается следующим кладочным рядом.

В месте выхода вентиляционного канала на крышу, нужно предусмотреть воздушный зазор в 13-15 см. Соединения дымохода с кровельным материалом быть не должно, по противопожарным нормам. Недостаток закрывается специальным фартуком из оцинковки.

Отрицательно на работе вентиляционного канала сказывается переохлаждение выхлопных газов. Внутри хода, ввиду перепадов температур начинает образовываться конденсат и оседает это все, на кирпичной кладке, которая перенасыщаясь влагой становиться результатом ослабевания внутренней тяги. Чтобы не нарушить технику безопасности. что впоследствии приведет к плачевным результатам, расстояние от внутренней стены из камня, до наружной стороны металлического воздуховода должно быть в 1,5-2 кирпича.

Нередко, в декоративных целях кирпичные воздуховоды выкладываются не классическим способом (вертикально), а под небольшим наклоном, с уровнем отвода до 1,5 метров. Для этого требуется другой материал. Тесаный кирпич – его структура не создает сопротивления движению внутренних газов.
