Требования и порядок установки переносных заземлений

Процесс установки и снятия

Установка этого устройства обязательно должна проводиться на обесточенный участок токоведущих шин. Перед установкой системы с помощью указателя проверьте наличие напряжения на токоведущих шинах. Если вы убедитесь в том, что ток будет отсутствовать, тогда можно выполнять установку переносного заземления. Сначала вам необходимо будет закрепить зажимы на нулевую шину или заземленную конструкцию. После этого установка должна будет выполняться на фазных шинах. На картинке ниже вы можете увидеть, как решить подобную проблему.

Если участок, где проводятся работы делится коммутационными аппаратами, тогда заземление необходимо будет наложить с двух сторон от места проведения работ. Благодаря этому можно будет исключить наводку напряжения от рядом пролегающих токоведущих шин.

Установка переносного заземления должна проводиться с земли или пола. Подъем устройства на еще не проверенное оборудование запрещается. Снятие переносного заземления должно происходить в обратном порядке. Сначала необходимо будет снять зажимы с токоведущих шин, а потом снять проводник с заземленного элемента или нулевой шины. Снимать переносное заземление необходимо только с помощью изолированной штанги или других защитных средств. После снятия перемычек дотрагиваться к шинам запрещено. На видео ниже вы сможете изучить, как правильно установить переносное заземление:

Это вся информация, которую мы хотели представить вашему вниманию о том, как установить переносное заземление и какие требования будут предъявляться во время его установки. Мы надеемся, что эта информация была полезной.

Способы поддержания оборудования в исправном состоянии

Не все компании могут позволить себе содержание специальной лаборатории и наем постоянного специалиста в штат.

Гораздо выгоднее пользоваться услугами электролабораторий, которые работают по договору, и в расенале которых специальное оборудование для испытаний. Специалисты не только проведут испытания и доскональную проверку, но и заведут специальный журнал учета, в котором будут делать отметки об испытаниях, их результатах и планируемых сроках.

Обращение в специализированную компанию позволит избежать проблем, четко соблюсти сроки, держать переносную изоляцию в исправном состоянии, при этом не делая больших затрат на это. Электролаборатория может выдавать протоколы, на основании которых получают разрешительную документацию для применения переносного оборудования.

Снятие — переносное заземление

Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затеи от заземляющей проводки.

Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затем от заземляющей проводки.

Порядок снятия переносных заземлений обратный — сначала отсоединяют фазные концы, а затем заземляющий конец, также с применением средств защиты.

Установка переносного заземления.

При снятии переносного заземления, наоборот, сначала его отсоединяют от шин и проводов, а потом от заземляющего устройства. Такой порядок вызван тем, что сборные шины, электрические машины, аппараты и в особенности воздушные и кабельные линии после снятия напряжения могут в течение некоторого времени сохранять электрический заряд.

Приспособление на штанге для одновременной проверки отсутствия напряжения и наложения заземления на провода ВЛ на деревянных опорах.

При снятии переносных заземлений сначала снимают зажимы с токоведущих частей, затем отсоединяют заземляющий провод. Все операции по наложению и снятию переносных заземлений необходимо производить с применением диэлектрических перчаток.

Наложение и снятие переносных заземлений, включение и отключение заземляющих ножей должно отражаться на оперативной или пневматической схеме, в оперативном журнале и в наряде.

Наложение и снятие переносных заземлений должны осуществлять два лица. Все переключения в электрических схемах подстанции, ЗРУ-6-10 кВ и других эпергообъектах нефтепроводов производят по распоряжению или с ведома вышестоящего дежурного персонала.

Наложение и снятие переносных заземлений производится а диэлектрических перчатках, в.

Наложение или снятие переносных заземлений, выполняемое как единичная операция или в комплексе с переключениями, по которым не требуется составление бланка, и выполняемое в присутствии лица оперативного персонала, имеющего квалификационную группу V, производится без бланков переключений с записью в оперативном журнале.

Наложение и снятие переносных заземлений должны осуществлять два лица.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Установка и снятие переносных заземлений в электроустановках выше 1000 В должны выполняться в диэлектрических перчатках с применением изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Периодичность осмотра

У любого электрического оборудования есть свои сроки эксплуатации. Для такого защитного устройства данный показатель равен 8 годам. Эти рамки обосновываются риском для жизнедеятельности рабочих. При проверке защитные конструкции должны быть в рабочем состоянии.

Согласно регламентных работ, существуют сроки проверки заземляющего оборудования. Количество проверок должно составлять один раз в 6 месяцев. Кроме этого, производиться внешний осмотр как минимум два раза за этот период.

Если данные конструкции обеспечивают заземления приборов медицинского направления, связанные с жизнедеятельностью человека, такие проверки проводятся чаще.

Также если заземление переноситься на другое устройство, то осмотр и проверку нужно будет делать заново. Сроки проверки также изменяются и исчисляются с момента новой установки.

Требования к переносным заземлениям

Главным условием, предъявляемым к данным установкам, является их надежность. Они должны выдерживать высокую температуру и энергию, а также быть устойчивыми к короткому замыканию. Клеммы должны быть изготовлены из прочного материала и контакты их высоконадежными. Также они должны быть хорошо закреплены, чтобы их невозможно было оборвать.

При производстве таких заземлителей не разрешается применение изолированных кабелей, так как не видно поврежденных жил и изоляция во время работы может расплавиться и обгореть. Сечение проводников должно соответствовать напряжению.

Заземления, выполненные в трехфазном исполнении, должны между собой прочно закрепляться посредством сварки или пропаянными болтами. Использование спаек в данном случае категорически запрещено

Переносное заземление до 1000 вольт

Для таких типов заземлений предусматриваются заземлители с проводниками, сечение которых составляет 16 кв.мм. К ним относятся данные марки:

  1. ПЗРУ-1, предназначен для защиты рабочих, которые трудятся на токоведущих частях электрических установок с напряжением от 0,4 – 1 кВ. Используется твердый дюралюминий марки Д16. Клеммы хорошо соприкасаются с проводами и имеют простую конструкцию, могут быть наложены и на наклонные провода. В этом случае проводники обладают высокой гибкостью, медные, многожильные, изоляция прозрачная из ПВХ. Также устройство имеет стальную пружину, которая расположена между проводом и клеммами, тем самым исключает повреждение. У конструкции есть специально подобранная штанга, которая соответствует размеру.
  2. ЗПЛ-1 – заземление переносное для воздушных линий до 1 кВ. Сечение проводников в данном типе могут быть от 35-95 кв.мм, в однофазном или трехфазном исполнении. Также данное устройство комплектуется штангой, которая покрывается порошковой краской и трубкой, зачищающей от термического воздействия.
  3. ЗПП-1 – для распределительных устройств. Данная конструкция имеет трехфазный тип с тремя штангами, сечение кабеля варьируется от 25-95 кв.мм. Клеммы выполняются из алюминия, прикрепляются к проводу с помощью гильз из меди.

Заземление

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если у вас нет заземления или зануления корпус поврежденного устройства для электрической цепи ничего собой не представляет, пока вы его не коснетесь, конечно. Вы подходите к прибору, стоите на полу, пол имеет хоть и слабый, но какой-то контакт с землей. При прикосновении к корпусу ток начинает протекать через вас в землю. Для протекания тока нужна разность потенциалов, а потенциал фазного провода всегда больше потенциала земли. Получается, что вы замыкаете фазный провод на землю своим телом.

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Конструктивные особенности

Переносные заземления подразделяются по напряжению:

  • до 1000 вольт (1 кВ);
  • от 1кВ до 10 кВ;
  • от 35 до 110 кВ.

по количеству заземляемых фаз:

  • трехфазным (для закорачиваний и заземления трех фаз);
  • однофазным (для заземления токоведущих участков всех фаз по отдельности).

Вариант на одну фазу применяется в электрических установках с напряжением не менее 110 кВ, где удаление между разными фазами максимальны, а проводники имеют увеличенные показатели длины и веса.

Переносные заземления до 1000 В, так же как и заземляющие устройства на более высокие напряжения состоит из зажимов (струбцины). Как правило их четыре, три на фазы и один на заземление, соединенных между собой гибким медным проводником. Приводы зажимов изготовлены из диэлектрического материала.

Переносное заземление до 1000В поставляется с проводами сечением 16 мм2, а 110 кВ сечением не менее 50 мм2. Типы переносных заземлений с учетом областей применения:

  • ВЛ – нужны для проведения ремонта на отключенных зонах линий воздушных электрических передач, это маркировки ПЗТ и ЗПЛ;
  • РУ – применяются при ремонте электрического оборудования распределительных установок подстанций, в целях заземления РУ устанавливают на ПЗРУ, ЗПП;
  • ЗПМ – машинные устройства, незаменимы на пожарных автомобилях, станциях газозаправки;
  • УЗП – для контактных железнодорожных сетей.

Маркировка переносных ПЗ состоит из первых букв — назначение переносного заземления, следующая цифра — максимальное напряжение работы ПЗ, следующая цыфра — количество фаз, и цифра в скобках — сечение провода заземления. Примеры маркировки ПЗ:

  • тип заземления (ЗПЛ – заземление переносное линейное, КШЗ – комплект штанг заземления, ПЗТ – переносное заземление для грозозащитного троса, УНП – устройство наброса на провода);
  • рабочее напряжение номинальное в кВ (ЗПЛ-1, ЗПЛ-10, ЗПЛ-35, ЗПЛ-110, ЗПЛ-220 и т.д.);
  • количество изолирующих штанг, по количеству фаз 1 или 3 (ЗПЛ-35-3, ЗПЛ-10-1 и т.д.);
  • сечение заземляющего провода в мм² (16, 25, 35, 50, 70, 95, 120 мм²).

Маркировка переносных заземлений для воздушных линий (ВЛ):

  • ЗПЛ-1 (16 мм2) — ПЗ для ВЛ напряжением до 1 кВ (с проводом 16 мм²);
  • ЗПЛ-10 (35 мм2) — ПЗ для ВЛ напряжением 1-10 кВ (с проводом 35 мм²);
  • ЗПЛ-10-3 (25 мм2) — ПЗ для ВЛ напряжением 1-10 кВ с 3-мя штангами, (с проводом 25 мм²);
  • ЗПЛ-110-1 (50 мм2) — ПЗ для ВЛ напряжением от 35 до 110 кВ с одной штангой (с проводом 50 мм²);
  • ЗПЛ-220-3 (25 мм2) – ПЗ для ВЛ напряжением от 110 до 220 кВ с 3-мя штангами (с проводом 25 мм²);
  • ПЗТ 330-500 (120 мм²) – переносное заземление для грозозащитного троса напряжением 330-500 кВ (с проводом 120 мм²);
  • УНП-10ВЛ Б «Бумеранг» — устройство наброса на провода напряжением 0,4-10 кВ (с проводом 25 мм²);
  • КШЗ-10 – комплект штанг для заземления проводов ВЛ напряжением 6-10 кВ.

Маркировка переносных заземлений для распределительных устройств (РУ):

  • ПЗРУ-1М (16 мм²) – ПЗ для распределительных устройств, U до 1 кВ, (с проводом 16 мм²);
  • ПЗРУ-1 (25 мм²) — ПЗ для распределительных устройств U до 1 кВ (с проводом 25 мм²);
  • ПЗРУ-2 (25 мм²) – ПЗ для распределительных устройств, U до 1 кВ, (с проводом 25 мм²);
  • ЗПП-15-3 (25 мм²) – ПЗ для распределительных устройств U 1-15 кВ с тремя штангами (с проводом 25 мм²);
  • ЗПП-220 (35 мм²) – ПЗ для распределительных устройств U до 220 кВ (с проводом 35 мм²);
  • ЗПМ-1М – ПЗ машинное, U до 1,0 кВ (с проводом 25 мм², длина 8 м);
  • ЗПС-1М – ПЗ для пожарных стволов, U до 1 кВ (с проводом 25 мм², длина 10 м).

Как выглядит знак заземления

Контур заземления: нормы ПУЭ

Знак заземления (ЗЗ) выглядит в виде чёрного символа на ярко-жёлтом фоне. Значки с эмблемой должны находиться рядом с креплением заземляющей шины. Согласно ГОСТу ЗЗ, они должны иметь определённый вид исполнения. Способы нанесения и установки ЗЗ могут быть совершенно различными.

Металлическая пластина

Завод-изготовитель сам устанавливает на свои изделия логотип в виде выпуклого или вдавленного изображения на металлической пластине. Бляху либо прикручивают винтами, либо приваривают с помощью точечной сварки.

Клейкие символы

ГОСТом не воспрещается использовать наклейки (стикеры). Как правило, эти эмблемы имеют клейкую основу. С тыльной стороны знака снимают защитную плёнку и прижимают его к чистой поверхности корпуса в нужном месте. Стикер обязательно нужно прогладить ветошью или чистой тряпочкой с тем, чтобы под знаком не оставалось пузырьков воздуха. Если этого не сделать, наклейка со временем может оторваться.


Стикер возле клемм шины

Клейкие знаки изготавливают с применением высококачественных материалов. Это позволяет их использовать в условиях значительной вибрации и повышенного уровня влажности.

Отлитые изображения

Производитель при изготовлении опоки для отливки корпусов электротехнических устройств вставляет в форму отливки шаблон с логотипом заземления. ЗЗ получают в виде рельефного оттиска на теле кожуха оборудования.

В этом случае знак окрашивают вручную чёрной и жёлтой эмалью. Окрашенную поверхность периодически обновляют. ГОСТом 21130-75 предписывается чёткое исполнение ЗЗ с указанием подробных размеров элементов рисунка. Это относится не только к металлическим, но и к пластмассовым корпусам, изготовленным методом литья.


Размеры ЗЗ

Штамп

Нанесение изображения методом штамповки применяется довольно давно. Чаще всего способ применяют при изготовлении корпусов из цветного металла. Размеры деталировки символа заземления, выполненного штампованием, несколько отличаются от литья. Они указаны в таблице того же ГОСТа 21130-75: это диаметр круга, длина и толщина линий, углы фигуры и прочее.

Важно! В обоих случаях окантовка круга и сам логотип чаще всего окрашивают радикально чёрной краской, тогда как само поле знака имеет ярко-жёлтый или оранжевый цвет. https://www.youtube.com/embed/OWmyC8hspOs

https://youtube.com/watch?v=OWmyC8hspOs

Марки и требования

При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).

Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.

Приведем несколько примеров:

  1. При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
  2. Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
  3. При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.

В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.

Сегодня выделяется несколько основных марок проводов.

NYM

Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.

Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.

Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.

Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.

Минусы — высокая цена и боязнь прямых солнечных лучей.

ВВГ

Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.

В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.

Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.

Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.

ПВ3

Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).

Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.

ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.

ПВ6

Надежное изделие, применяемое для прокладки токоведущих частей и заземления

Во время использования важно избегать попадания прямых лучей солнца и высокой температуры

Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.

Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.

Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

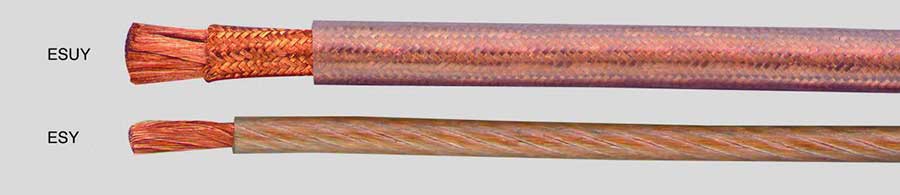

ESUY

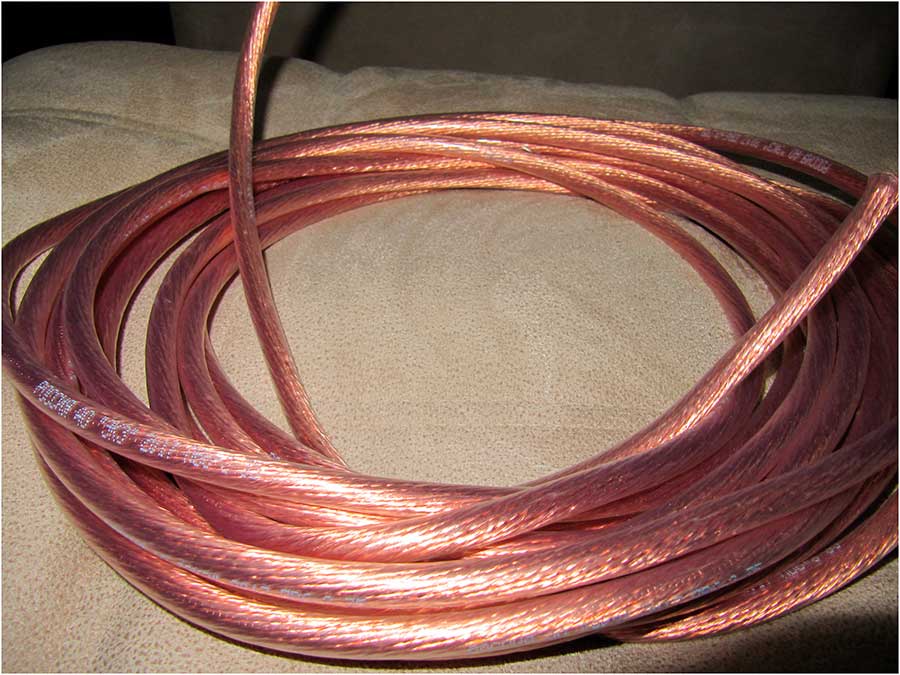

Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.

Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.

Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.

Требования предъявляемые к переносным заземлениям

Основным требованием, предъявляемым к переносным заземлениям, является их термическая и динамическая устойчивость к току короткого замыкания. Зажимы, которыми проводники закрепляются на токоведущих частях, должны быть такими, чтобы динамическими усилиями они не могли быть сорваны. Кроме того, зажимы должны обеспечивать весьма надежный контакт. В противном случае они при коротком замыкании перегреются и обгорят.

При протекании тока короткого замыкания закорачивающие проводники сильно нагреваются. Поэтому они должны быть достаточно термически устойчивыми, чтобы оставаться целыми в течение времени отключения под действием релейной защиты закороченного участка. Надо иметь в виду, что медь плавится при температуре 1083° С. Термическая устойчивость проводников важна, потому что при нагреве и обрыве проводников на концах их может появиться рабочее напряжение электроустановки. Минимальное сечение из соображений механической прочности принимается: для электроустановок напряжением выше 1000 В — 25 мм2 и для электроустановок напряжением ниже 1 000 В — 16 мм2. Меньше этих сечений проводники применять нельзя. Для электроустановок напряжением 6 — 10 кВ при значительных токах короткого замыкания проводники переносных заземлений получаются очень большого сечения (120 — 185 мм2), тяжелые и ими трудно пользоваться. В таких случаях разрешается использовать два переносных заземления и более, устанавливая их параллельно одно непосредственно возле другого.

Сечения заземляющих проводников в электроустановках выше 1000 В

Сечение заземляющего проводника, мм2 Максимально допустимый ток КЗ, кА при длительности выдержки основной релейной защиты, с
0,5 1,0 3,0
25 10 7 4
50 20 14 8
70 25 18 10
90 35 25 15
2х50 40 28 16
2х95 70 50 30

Расчет сечения проводников переносного заземления производится по упрощенной формуле:

S = ( Iуст √tф ) / 272,

где Iуст — установившийся ток короткого замыкания, А,

tф — фиктивное время, сек.

Для практических целей значение tф может быть принято равным выдержке времени основной релейной защиты присоединения электроустановки, выключатель которого должен отключать короткое замыкание в точке переносного заземления. Чтобы не изготовлять переносных заземлении различного сечения для распредустройства одного напряжения, за расчетную выдержку времени обычно принимается наибольшая.

В сетях с заземленной нейтралью сечение проводников рассчитывается по току однофазного короткого замыкания, в то время как в системе с изолированной нейтралью достаточно обеспечить термическую устойчивость при двухфазном коротком замыкании. Применять для заземляющих проводников изолированный провод не разрешается, потому что изоляция не позволяет вовремя обнаружить повреждение жил проводника, которое уменьшает его расчетное сечение и может привести к пережиганию током короткого замыкания.

Переносное заземление

Конструкция зажимов для присоединения проводников должна обеспечивать возможность их надежного и прочного закрепления на токоведущих частях с помощью специальной штанги для установки заземления. Закорачивающие проводники присоединяются к зажимам непосредственно без переходных наконечников. Это требование объясняется тем, что в наконечниках могут быть неудовлетворительные контакты, которые трудно обнаружить, но которые при протекании тока короткого замыкания могут выгореть. Соединение закорачивающих проводников трехфазного заземления между собой и к заземляющему проводнику выполняется прочно и надежно опрессовыванием или сваркой. Может быть выполнено и болтовое соединение, но, кроме болтов, соединение должно быть пропаяно твердым припоем. Соединение только пайкой не допускается, поскольку нагрев заземлений при протекании тока может достигать сотен градусов, при котором припой расплавится и соединение нарушится.

Что это такое, и почему его называют временным (переносным)

Оборудование относится к типу защитных устройств, обеспечивающих безопасную работу в подключенных электроустановках. Кроме того, переносное заземление может (а точнее — должно) применяться при выполнении работ в полевых условиях: на временных объектах, которые штатного соединения с «землей» не имеют. Например, при проведении сварочных работ на территории, где нет энергоснабжения, и площадка не оборудована в соответствие с Правилами устройства электроустановок. В этом случае заземляется и генерирующее и рабочее оборудование.

Комплект временного заземления представляет собой набор гибких медных проводников (кабель без изоляции). На концах проводников расположены зажимы с постоянной фиксацией: типа струбцин.

Как правило, проводники соединены в три связанные линии (для трехфазного оборудования). При замыкании фаз между собой, повышается вероятность срабатывания защиты, если на линию случайно будет подано напряжение. Струбцины, которые подключаются к питающим контактам, оборудуются изолирующими штангами (при работе с напряжением свыше 1000 вольт). Если во время подключения, шина окажется под напряжением, поражение электротоком не произойдет.

Существуют комплекты и для однофазных электроустановок, состоящие из одного проводника с зажимами на концах.

Установка переносного заземления предусмотрена в случаях, когда выведенный в ремонт участок полностью отключается от каких-либо кабельных линий, включая «земляную» шину. При случайной подаче напряжения (а во время ремонта — это вполне возможно), устройство обеспечит короткое замыкание на физическую землю, и приведет к срабатыванию защитного автомата.

Еще одна функция переносного заземления — защита от наведенного напряжения. После обесточивания электроустановки, на питающем кабеле могут возникнуть наведенные токи, от проложенных рядом силовых линий. В обычном состоянии, этому препятствует рабочая «земля».

Установка переносного заземление

Перед тем как начать работу, необходимо убедиться, что в данной электрической сети тока не существует. По установочным данным этим производством должны заниматься специалисты в количестве не менее двух человек. Перед началом работ необходимо проверить наличие напряжения. Все работы производятся строго в диэлектрических перчатках, посредством специальной штанги. Данное производство включает в себя следующие этапы:

  • осуществить подключение заземляющего проводника к проводке, которую заземляют;
  • специальным прибором проверить наличие напряжения в токоведущей части;
  • клеммы набрасывать поочередно при помощи штанги на токоведущие элементы, которые необходимо отключить при производстве данной работы;
  • закрепить зажимы также посредством штанги;
  • если по каким-либо причинам невозможно произвести данную работу с помощью штанги, то это делается руками в диэлектрических перчатках и только на участках с напряженностью не более 1000 вольт.
  • создание заземления происходят в положении стоя на земле или на лестнице, сделанной из дерева или другого материала, который купирует напряжение;
  • очень опасно и запрещается! подниматься на конструкции до проверки наличия напряжения;
  • для того, чтобы снять переносное заземление, необходимо проделать те же действия только в обратном направлении: отсоединить клеммы с токоведущих элементов, затем отсоединить их от заземляющих устройств.

Комплект переносного заземления

Принцип действия ЗУ

Ключевой принцип работы заземления заключен в том, чтобы снижать потенциал напряжения точки, которая соприкасается с токопроводящими частями, до того момента, пока это не станет безопасно для людей. Когда опасное напряжение попадает на поверхность оборудования, потенциал заземлителя, который находится ближе всего к нулю, должен быть перенесен в эту самую точку, что создает безопасные и комфортные условия для работы. По истечении времени автоматическое устройство, защищающее от утечек электричества, срабатывает. Линия питающего напряжения деактивируется, устраняя аварийную ситуацию.

Процесс изготовления заземляющих устройств требует соблюдения некоторых особых условий, которые обеспечат надежность и контакт частиц почвы с металлическими поверхностями. Повысить электропроводность можно, погрузив в грунт металлическую конструкцию заземления, а вокруг нее создать зону максимальной удельной проводимости. Добиться повышения этой проводимости можно непосредственным химическим воздействием на землю, например с помощью соли.

Все вышеперечисленные методы способны обеспечить надежное движение электричества в грунт по заземленному основанию защитных конструкций. Помимо того что обеспечивается преднамеренное слияние корпуса электрического оборудования с заземленным механизмом, представленный выше метод может быть использован в критических ситуациях замыкания фазы на почву.
