Почему необходимо разделять PEN-проводник на PE и N

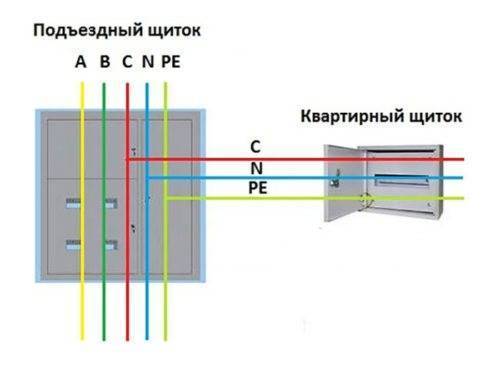

Почему нельзя разделять PEN проводник в этажном щите

Такой вариант нельзя применять по целому ряду причин:

Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети. Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район

Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

Реализация разделения

С учетом наличия на выходе точки разделения двух различных проводников саму процедуру выполняют с помощью двух отдельных шин. Одна из их предназначена для подключения рабочих проводников, вторая обслуживает защитные. Шины в обязательном порядке соединяют между собой перемычкой. Функции перемычки можно возложить на любой провод или жесткую шину, материал и сечение которой совпадают с основными.

Практикуется установка шины N на изоляторах, тогда как шина PE монтируется прямо на корпус ВРУ. Пример монтажа шин показан на рисунке 2.

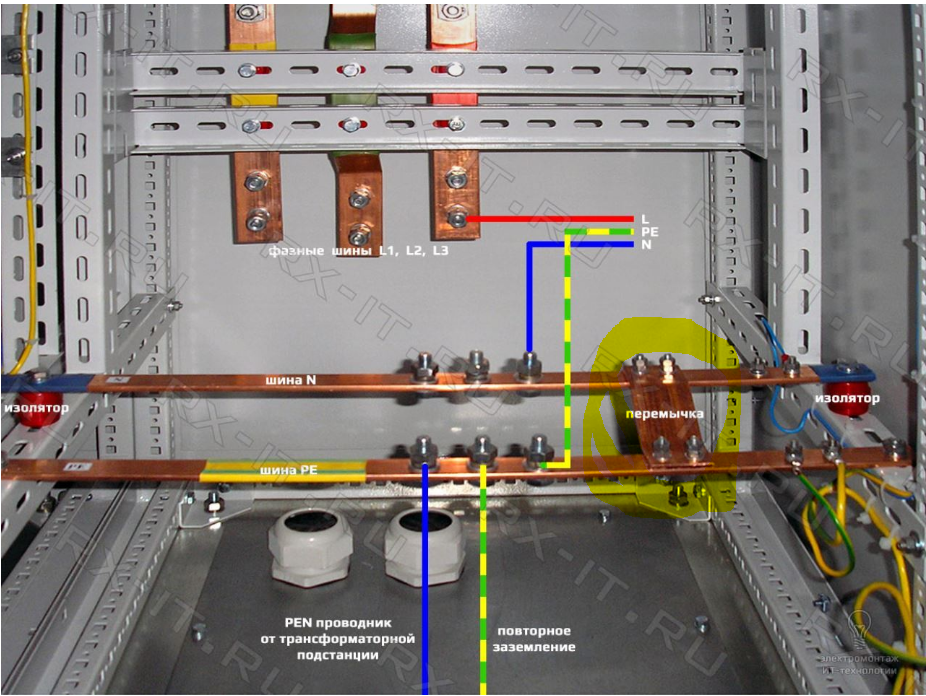

Рисунок 2. Пример монтажа шин N и PN в корпусе ВРУ. Фото взято в качестве иллюстрации с сайта rx-it.ru

Шины в обязательном порядке должны быть снабжены соответствующей маркировкой.

Провода или перемычки на шины, обслуживающие рабочие и защитные проводники, подаются от специальной расщепляющей шины, которая предназначена для подключения PEN-проводника., рисунок 3. При отсутствии в составе этой части проводки автоматического выключателя шина расщепитель не применяется, что позволяет значимо увеличить эксплуатационную надежность проводки уменьшением количества болтовых соединений в ее составе.

Рисунок 3. Реализация перехода с применением трех шин

Их соображений удобства эксплуатации допускается установка нескольких защитных перемычек N-типа.

В области выполнения перехода провода РЕ и PEN целесообразно заземлить еще раз. Для этого привлекаются специально организуемые контуры заземления или же заземлители естественного характера. Данная особенность оговорена ПУЭ в пункте 1.7.61. Параметры заземления этой разновидности действующими нормативами не задаются, но, исходя из здравого смысла и с учетом выполняемых функций, имеет прямой смысл обеспечить минимальное сопротивление. В качестве ориентира можно использовать значение 4 Ом.

Основные разновидности систем заземления

Прежде чем переходить к PEN-проводнику, стоит более подробно рассмотреть классификацию существующих систем заземления и их краткую характеристику.

1. TN. Означает систему с глухозаземлённой нейтралью, когда для подключения рабочего ноля и защитного контура используют общую нейтраль от источника тока (напрямую от генератора или трансформатора, где преобразуется напряжение). Обязательное условие данной системы — подключение корпуса любого электроприбора к общей нейтрали. Заземление TN имеет следующие разновидности:
   • TN-C. Происходит соединение рабочего и защитного ноля. Пример — трёхфазная сеть с нулевым проводником, всего используется 4 провода.
2. TN-S. Система более безопасна и продуктивна, но обладает более высокой стоимостью. К потребителю приходит 5 проводов: 3 фазных, 1 нулевого и 1 защитного. Распределение потенциалов производится непосредственно у источника электрического тока.

3. TN-C-S. Более дешёвый вариант предыдущей защитной системы. Рабочий и защитный ноль поступают к потребителю в виде PEN-проводника. У источника тока происходит комбинирование нейтралей, что позволяет сэкономить на расходах.

4. TT. Заземления потребителя выполняется непосредственно по месту его размещения. Наиболее часто применяется в местности, где подача электроэнергии происходит по воздушным ЛЭП. К потребителю поступает 3 фазы и рабочий ноль, а контур заземления монтируется поблизости.
5. IT. Система характерна отсутствием ноля, поступающего к потребителю от источника. Контур заземления монтируется в непосредственной близости от потребителя. Для снижения вероятности поражения электрическим током все корпуса электроприборов подключают к шине заземления.

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

• в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
• в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
• медный спуск ведется от провода PE к самодельному заземляющему контуру.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Требования по безопасности

По этой причине современные здания используют пять проводов (3 фазы, PEN и PE), которые начинаются от шин, расположенных в подвальном помещении. Они проложены далее вверх до последнего этажа. В отличие от этой схемы, в зданиях старой постройки РЕ ответвлялся только в этажном электрическом щите в домах с электрическими плитами.

• Запрещается использовать в качестве проводника РЕ какие-либо трубы, проложенные в помещении.
• Если в помещении предусмотрено несколько заземляющих устройств, их потенциалы обязательно объединяются дополнительным проводом.

Пример современного монтажа защитных проводников РЕ проводник применяется там, где невозможно получить правильно выполненное заземление. Это характерно для всех многоэтажных сооружений. Поэтому от правильности соединения провода РЕ напрямую зависит безопасность людей, находящихся в этих зданиях. Все сведения о том, как правильно изготовить проводник PE, изложены в разделе 1.7* ПУЭ.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Особенности выполнения разделения

Само разделение комбинированного защитного проводника PEN на нулевой N и защитный PE осуществляется на вводе электрической установки. В этом случае защитный проводник PE иногда называется главной заземляющей шиной.

Применительно к индивидуальным жилым домам в качестве места разделения естественным образом выбирают вводный щиток, для домовладений многоквартирных домов эту процедуру целесообразно осуществить на ВРУ.

Разделение может быть выполнено как в однофазной, так и в трехфазной сети. Принципиального отличия между ними не имеется за исключением количества фазных проводов.

Для исключения лишних потерь электроэнергии разделение целесообразно выполнить до счетчика.

Подключение питания в домах старой постройки

Согласно старым стандартам на питающей трансформаторной подстанции выполнялся контур заземления, который соединялся с нулевым проводом (такое подключение называется зануление). Провод, соединенный с контуром заземления и подходящий к потребителям, называется PEN проводником. Он выполняет одновременно функции рабочего (по немы возвращается ток на подстанцию) и защитного проводников.

Такая система питания называется TN-C и еще используется в домах старой постройки.

Розетки в квартирах с TN-C не имеют клемм заземления. Для защиты потребителей от удара током при замыканий фазы на корпус внутри аппаратуры, нулевой проводник соединяют с клеммой заземления устройства, то есть выполняют зануление.

Существует опасность поражения электротоком при обрыве нулевого проводника между потребителем и питающей подстанцией. Для повышения безопасности возле дома устанавливают дополнительный контур заземления и соединяют его с нулевым проводником уже на стороне потребителя.

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

1. Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.

2. Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.

3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
4. Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
5. Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.
6. На нулевую пластину, посредством болтовых соединений, крепятся только нулевые проводники. Такие провода также должны иметь синюю или голубую маркировку. На защитную шину монтируют провода заземления (с жёлто-зелёной изоляцией). При болтовом соединении следует обязательно использовать шайбы или не будет достигнут требуемый контакт.

Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной

Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению

Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Трубы PE-X классифицируются по способу производства

Независимо от торговой марки или фирмы-производителя, трубопроводы из сшитого полиэтилена подразделяются на следующие типы, которые отличаются между собой способами сшивки, что даёт существенное различие по качеству продукции:

Труба PE-Xa

Пероксидный метод. Химический способ, когда сшивка цепочек молекул материала производится при высоких температуре и давлении с использованием пероксидов. При этом сшивка происходит по всей толщине материала. Наиболее дорогой в производстве способ сшивки, но дающий самый лучший результат – 90 % сшивки.

Труба PE-Xb

Силановый метод. Химический способ сшивки с использованием Кремния и водяного пара. Более дешёвый способ, дающий менее качественный процент сшивки – до 70 %.

Труба PE-Xc

Радиационный метод. Физический способ сшивки, когда материал облучается электронами. При этом данным метод сшиваются только поверхностные слои материала, поскольку в более глубокие слоя электронам проникнуть не удаётся. Недорогой способ производства дающий более скромный результат на выходе – до 60 % сшивки.

Труба PE-Xd

Азотированный метод. Это технологический процесс химической обработки, при котором поверхность материала сшивается в специальной азотирующей среде. Данный метод сшивки является дешёвым и не нормируется по понятным причинам.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

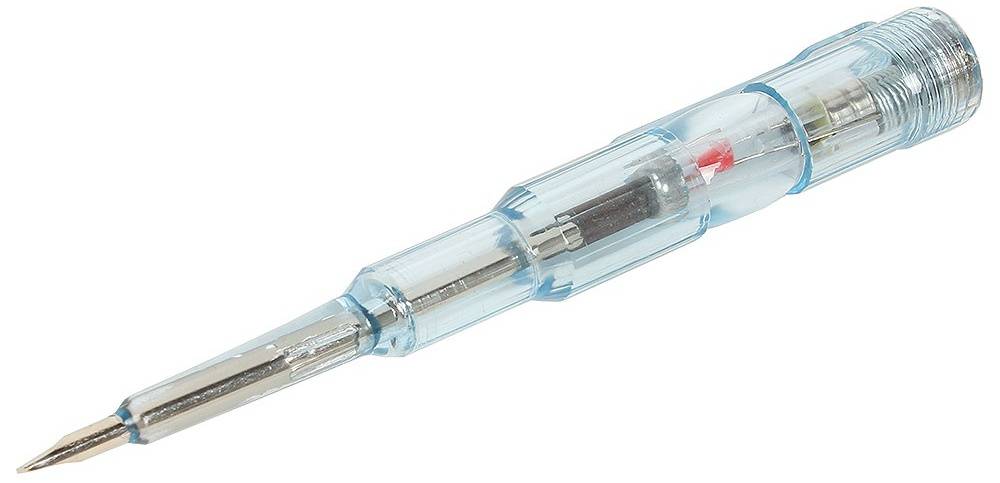

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Меркурий-230

Второй жертвой будет трёхфазный

счётчик «Меркурий-230»:

Разбираем:

Добираемся до перемычки:

Мерим, и видим, что она того же сечения, что и в однофазном счётчике (11,3 мм²), только с волной посередине и более длинными контактными площадками, снабжёнными двумя выдавленными зацепами для зажимаемых проводов:

Зачищаем лужение, и тоже видим медь:

Таким образом, перемычка между зажимами нейтрали в рассматриваемых счётчиках Меркурий (думаю, что и во всех остальных их типах) отвечает требованиями для PEN-проводника, имея сечение больше 10 мм² по меди.

Остаётся вопрос с надёжностью зажимов и необходимостью переопломбировки счётчика при их плановой протяжке. Зажимы однофазного счётчика «Меркурий-201» не впечатлили надёжностью из-за тонких и мягких прижимных подвинтовых пластин, которые деформируются при затяжке от винтов. Кроме того, у меня был случай срыва резьбы в зажиме этого типа счётчика при небольшой перетяжке винта. А вот зажимы трёхфазного счётчика «Меркурий-230» оставили хорошее впечатление:

В обоих случаях зажатие провода осуществляется двумя винтами через пластину, что, на мой взгляд, существенно надёжнее зажатия того же проводника под один винт в шину PE.

Схема и способ разделения проводника на pe и n

Разделение проводника в частном доме и в квартире должно осуществляться по разным схемам. Владельцам частных домов повезло больше, так как замена защитной установки не требует каких-либо дополнительных затрат и усилий.

В квартире

В новостройках с системой заземления TN-C-S разделять провод необходимо по схеме, изображенной на рисунке.

Как видно разделение осуществляется в ГРЩ, от которого идут два отдельных провода: один – на этажный щит, а второй – в квартиры.

Многоэтажные дома старой постройки имеют определенную особенность: PEN-проводник в таких зданиях подключается поочередно – с этажа на этаж. Если в этажном щитке перегорит ноль, в квартире возникнет эффект второй фазы и многие элетроприборы окажутся под напряжением. Таким образом, помещение может стать крайне опасным местом.

В частном доме

В своем доме можно самостоятельно реконструировать систему заземления. Для этого не требуется каких-либо профессиональных навыков и денежных затрат.

Правила разделения проводника описываются в главе 1.7 и 7.1 ПУЭ. Следует выделить несколько основных моментов:

1. Разделять проводник необходимо до вводного щитка.
2. У проводов PE и N должно быть одинаковое сечение.
3. Нельзя объединять нейтральный и защитный провода после точки расщепления.
4. Использование общей шины для разъединения N и PE проводников запрещено (на фото пример того, как должно быть).

1. На вводе необходимо сделать повторное заземление PEN проводника.

1. В цепи PEN и PE проводников нельзя устанавливать коммутационные аппараты.

Зная эти правила, можно с легкостью и без последствий осуществить расщепление и модернизировать систему защиты частного дома. На приведенной ниже схеме изображен пример правильного подключения.

Таблица сравнения трубопроводов PE-X из сшитого полиэтилена разных типов

В таблице показаны данные о качестве и свойстве конечных материалов в зависимости от метода сшивки трубного полиэтилена.

Наименование	PE-Xa	PE-Xb	PE-Xc	PE-Xd
Метод изготовления	Пероксидный	Силановый	Радиационный	Азотированный
Исходное сырьё	ПНД / HDPE (полиэтилен низкого давления)	ПСД / MDPE (полиэтилен среднего давления)	ПСД / MDPE (полиэтилен среднего давления)	ПСД / MDPE (полиэтилен среднего давления)
Степень сшивки	90 %	70 %	60 %	Не нормируется
Молекулярная связь	C – C	– Si – O – Si	C – C	CH₂ – CH₂
Структура	Однородная	Менее однородная	Менее однородная	Менее однородная
Чувствительность к гидролизу	Нет	Да	Да	Да
Рабочее давление	8 – 10 бар	8 – 10 бар	8 – 10 бар	8 – 10 бар
Стоимость трубы	+++++	++	+++	++
Эластичность трубы	+++++	+	+++	+
Восстановление при изломах	+++++	++	+++	+
Стойкость к высоким температурам	+++++	+++++	++	+
Стойкость к низким температурам	+++++	++	+++	+
Стойкость к долговременному влиянию высокого давления	+++++	+++++	+++	+
Стойкость к механическим повреждениям	+++++	+++	+++	+
Экологичность	+++++	+++	+++++	+
