Как правильно выбрать сечение для провода заземления

Проверка правильности маркировки и расключения

Цветовые схемы в электротехнике помогают ускорить опознавание проводов. Однако полностью полагаться на цветовые обозначения не стоит, так как вполне возможна ошибка при подключении. Исходя из этого рекомендуется проверять, соответствуют ли цвета предназначению проводов.

Если провод двухжильный, проблем с определением нужного провода не возникнет. Однако в случае с трехжильным кабелем, не обойтись без мультиметра. Его фиксируют на фазе, после чего проверяется другой контакт проводника. При обнаружении нуля прибор покажет 220 вольт. Для заземления показатель будет меньше 220.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

  1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
  2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
  3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
  4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
  5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
    • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
    • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

  1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

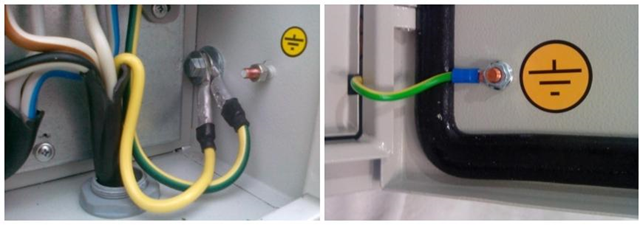

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Провод заземления – популярные марки и назначение кабеля

Проведенное в наши дома электричество — это внушительная силища, которая легко может убить человека. Поэтому при устройстве электропроводки в первую очередь необходимо позаботиться о безопасности пользователей.

В электротехнике синонимом слова «безопасность» с полным правом может считаться слово «заземление».

В данной статье мы поговорим о том, для чего нужен провод заземления и каким требованиям он должен соответствовать.

В нормальных условиях токоведущие части электрооборудования отделены от всех прочих изоляцией, поэтому прикосновение, допустим, к корпусу пользователю ничем не угрожает.

Но в результате аварии, старения материала или его повреждения грызунами изоляция может быть нарушена, вследствие чего корпус или иной элемент оказывается под напряжением. Стоит теперь к нему прикоснуться, как тут же последует удар током.

Провод заземления

Чтобы в подобной ситуации ослабить или даже вовсе предотвратить (при подключении через УЗО) воздействие тока на пользователя, все части оборудования, могущие оказаться под напряжением, подключают отдельным проводом к погруженному в грунт контуру заземления. Теперь при контакте заряд пойдет через пользователя лишь частично, поскольку некоторая его доля уйдет в землю.

Если же аппарат подключен через УЗО (устройство защитного отключения), то, как уже говорилось, электротравмы удастся вообще избежать: устройство зафиксирует утечку тока в цепи и сразу разъединит ее.

Система заземления в жилом или промышленном здании должна присутствовать обязательно — это требование ПУЭ и других нормативных документов. Более того, на сей счет должен быть обязательно составлен специальный акт.

NYM

Применяется для подключения стационарных установок и рассчитан на напряжение до 660 В. Может применяться во взрывоопасных зонах: класса В1 б, В1 г, ВПа — в силовых и осветительных сетях; класса В1 а — только в осветительных.

Кабель NYM

Характеристики кабеля для заземления NYM:

  • материал жил: медь;
  • тип жилы: однопроволочная;
  • имеется промежуточная оболочка;
  • жилы имеют стандартную цветовую маркировку.

Разделка и монтаж осуществляются очень легко.

ВВГ

Общим для кабелей данной марки является следующее:

  • материал жил: медь;
  • тип жилы: многопроволочная (класс скрутки — I или II);
  • материал изоляции и оболочки: ПВХ (с цветовой маркировкой);
  • имеются две стальные ленты, выполняющие функцию брони;
  • снаружи кабель обмотан стекловолокном и обмазан битумным составом.

Наружный покров кабеля ВВГ горение не распространяет и не разрушается под воздействием ультрафиолета. Выпускаются версии с числом жил от 1-й до 5-ти.

Если проводка уже проложена 2-жильным или 4-жильным кабелем, заземляющий провод можно проложить отдельно.

Для этого подходят кабели следующих марок:

ПВ-3

Многопроволочный одножильный медный кабель. Изоляция — однослойная, из ПВХ. При монтаже она должна легко сниматься с жилы. Если же изоляция к меди приклеилась, значит при производстве или хранении были допущены нарушения.

Кабель ПВ-3 выпускается сечением от 0,5 до 240 кв. мм.

ПВ-6-ЗП

Этот кабель применяется для переносного заземления.

Как и предыдущий, он является медным многопроволочным одножильным, но имеет и некоторые отличия:

  • класс жилы является более высоким (№6 против №№2, 3 и 4 у ПВ-3);
  • изоляция выполнена из прозрачной разновидности ПВХ, что позволяет визуально контролировать состояние жилы;
  • выдерживает температуры от -40С до +50С;

ПВ6-3П не боится знакопеременных изгибов (при угле до 180 градусов и радиусе изгиба не менее 50 мм).

ESUY

Данный кабель выпускается в Германии. Предназначен для применения в качестве заземляющего провода в системах защиты от короткого замыкания. Способен выдерживать высокие температуры и имеет особо прочную и устойчивую к химическому воздействию оболочку.

Поскольку кабель ESUY изначально предназначен для организации заземления, номинальное напряжение для него не нормируется.

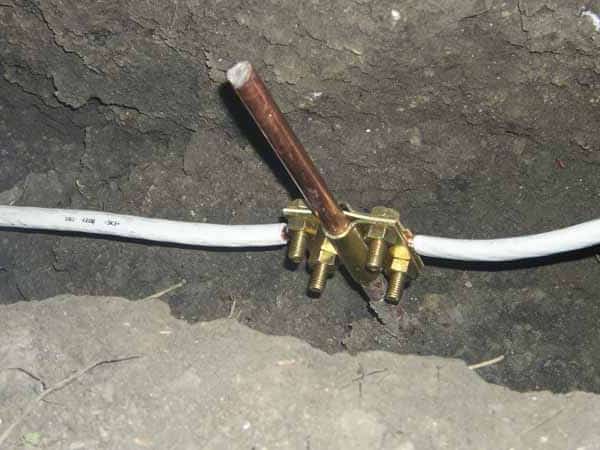

Порядок изготовления типового заземлителя

Наиболее распространённой формой конструкции типового заземлителя является равнобедренный треугольник, длина каждой из сторон (полос) которого составляет примерно 1,2 метра.

При этом в качестве его вертикальных составляющих используются стальные уголки с типоразмером 40х40 или 45х45 и толщиной порядка 4-5- миллиметров.

В отсутствии стальных уголков в землю устанавливают (забивают) трубные металлические заготовки, имеющие примерно те же типоразмеры, как по диаметру, так и по толщине. Длина вбиваемых труб или электродов для заземления может выбираться от 2-х до 3-х метров (в зависимости от состава почвы).

С информацией по допустимым размерам отдельных элементов заземления, зависящим от формы и материала изделия, можно будет ознакомиться в таблице 1.7.4 ПУЭ.

На рисунке приведена схема расположения заземлителя и состав его элементов.

Забивать уголки (трубы) в землю необходимо таким образом, чтобы их концы выступали над поверхностью грунта примерно на 15-20 сантиметров.

После забивки штырей на требуемую глубину они по периметру соединяются на сварку стальной полосой шириной 30-40 и толщиной 5 миллиметров. При этом обвязка из стальной полосы должна располагаться примерно на полуметровой глубине.

По завершении монтажа вся конструкция заземления засыпается выработанным ранее грунтом, после чего к одному из её углов приваривается провод, протянутый со стороны ГЗШ.

Следует отметить, что технология монтажа выносного заземляющего контура предполагает удаление его от здания не более чем на 10 метров.

Контроль состояния заглублённых в землю элементов организуется в соответствии с графиком, утверждённым соответствующими техническими службами.

Подключение

Установка нулевого провода и заземления необходима при подключении любого электротехнического оборудования. Если Вы работаете в квартире, то нужно определить провод заземления в щитке, если же монтаж производится в частном доме, то предварительно обустраивается контур заземления. Рассмотрим оба варианта.

Фото — розетка и земля

Практически в каждой современной розетке, люстре и других отводах имеет специальная клемма заземления, к которой и нужно подвести защитный кабель. В квартирах осуществляется подключение по системе TN-C. В ней соединение контура заземления производится за счет имеющихся трубопроводов. Здесь к стоякам подводится несколько проводов: фаза, нуль и земля. В домах новой постройки используется система TN-S. Как их отличить:

  1. Тип TN-C подключается четырехжильными проводниками;
  2. В TN-S – пятижильными.

Инструкция, как сделать землю в сеть TN- S:

Соединение фазного кабеля производится, соответственно, к фазе;
Провод нуля сопрягается с нулевой шиной. Для этого нужно использовать специальный зажим

Обратите внимание, нельзя вместе подключать провода земли и нуля;
Узел защитного кабеля подводится к стенке щитка – именно он выступает точкой с отличающимся потенциалом.

Фото — принцип установки

Для того чтобы подключить TN-C, есть несколько вариантов. Если Вы живете на нижних этажах многоквартирного дома, то можно сделать свой контур – просто вбить и сварить между собой металлические колышки и на них вывести заземление. Если на высших, то можно от подвала (или опять-таки, самодельного контура) протянуть землю к проводке квартиры. Для этого можно выбрать одножильный провод, к примеру, гибкий СИП, ГПП или плоский для заземления ПВ 3.

Еще в квартирах устраивают землю при помощи металлических сетчатых лотков. Но, здесь предварительно должен проводиться расчет сопротивления. Измерение и проверка имеющихся параметров осуществляется мультиметром.

Иногда для подключения защитных систем мастера обустраивают соединения с батареями, трубами газопровода или трубами в квартире. Это очень опасная схема, т. к. при появлении утечки тока под напряжением окажется не только Ваша квартира, но и соседские.

Фото — переносной контур

Для схемы зануления используется повторная или двойная земля. Этот способ описан на фото ниже, там же приведена схема

Обратите внимание, что повторное заземление нулевого кабеля производится через каждые 200 метров

Чтобы проводить заземление в частном доме необходимо организовать контур. Он представлен в форме равнобедренного треугольника. По периметру забиваются металлические колышки, расположенные друг от друга на равном расстоянии. Они соединяются между собой арматурой, которая приваривается к ним. К полученному замкнутому контуру подключается наконечник кабеля из дома.

Фото — организация земли

Похоже выглядит схема переносного заземления. Она используется для защиты дачи или профессиональными электриками, если нужно провести испытания и снять замеры с высоковольтных воздушных проводов.

Фото — Комплект

Купить комплект проводов заземления для шкафа КПЗ-М, ШРН и контейнер ССД КПЗ-М можно в любом электротехническом магазине, их цена зависит от типа и области использования. Там же Вы найдете специальные хомуты, электрод анодного заземления и прочие необходимые устройства и элементы схемы. Предварительно обязательно проверяйте сертификат качеств и соответствия необходимым нормам.

Предъявляемые требования

Требования к заземляющему проводу предъявляются в соответствии с местными условиями, в которых эксплуатируются электроустановки. Также они могут отличаться в соответствии с поставленными задачами или режимом работы. Все требования можно разделить по таким параметрам проводов заземления:

  • Одножильный или многожильный – применяются в зависимости от конкретного оборудования. Так многожильные провода должны устанавливаться в тех местах, где требуется определенный уровень гибкости и заземление должно легко перемещаться (дверцы ячеек, испытательное оборудование и т.д.). Одножильные провода обеспечивают жесткую фиксацию и крепятся к корпусам стационарного оборудования.
  • Наличие или отсутствие изоляции – изоляционный слой требуется при открытой прокладке или по корпусам оборудования.
  • Отдельно проложенный или находящийся в составе цельного кабеля – при объединенной конструкции в однофазных системах должен выполняться трехжильным кабелем, а в трехфазных пятижильным. Если система уже смонтирована, то должен выполняется отдельным заземляющим проводником.
  • Материал токопроводящего элемента (медь, алюминий, сталь) – определяет удельное сопротивление самого проводника и его химическую устойчивость к различным воздействиям окружающей среды. Медные жилы являются наиболее устойчивыми к коррозии и обладают наименьшим удельным сопротивлением, за ними идут алюминиевые и стальные.

Важнейшим требованием к заземляющему контуру и подключаемым к нему проводнику является общее омическое сопротивление. Которое определяется и сечением провода заземления, и переходным сопротивлением между ножами контура и грунтом, и местами болтовых (клеммных) или сварных соединений в общей цепи. Общая величина сопротивления контура определяется п.1.7.101 – 1.7.103 ПУЭ в зависимости от линейного или фазного напряжения электроустановки и ее типа, данные параметры приведены в таблице ниже:

Таблица: величина сопротивления заземления

Тип заземляемой электроустановкиВеличина линейного напряжения Uл, ВВеличина фазного напряжения Uф, ВСопротивление заземлителя R, Ом не более
Места присоединения нейтралей генераторов, трансформаторов и других источников тока6603802
3802204
2201278
Точки подключения, расположенные вблизи мест присоединения присоединения нейтралей генераторов, трансформаторов и других источников тока66038015
38022030
22012760
Места повторных заземления ВЛ и питающих линий66038015
38022030
22012760

Помимо медных проводов в соответствии с п.1.7.121 ПУЭ для заземления допускается использовать металлическую бронированную оболочку, применяемую для защиты от механических повреждений при прокладке кабеля, короба и лотки, если их размещение исключает возможность их повреждения, рельсы и балки в конструкции зданий и сооружений.

Но, согласно требований п.1.7.123 ПУЭ в качестве заземляющих проводников запрещено использовать металлические части газопроводов или труб водоснабжения, нагруженную арматуру железобетонных конструкций.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Типы заземления

Перед тем как отправиться в магазин за покупкой заземляющего провода, следует ознакомиться с основными типами заземления. Средин их:

  1. Рабочее. Предназначено для обеспечения нормального функционирования любого оборудования. Если его не выполнить, то использование электрической сети будет практически невозможным.

  2. Защитное. Предназначено для предотвращения получения травмы человеком в результате воздействия электрического тока. Нашло применение как в быту, так и на производстве. Защитное заземление может быть использовано для предотвращения попадания молнии или для снижения вероятности удара током, сформировавшимся на корпусе любого оборудования.

Последний вариант считается наиболее распространенным, так как используется не только на производстве, но и в домашних условиях.

Назначение и принцип организации заземления

Заземляющий провод обязательно должен быть подключен к металлу, который не при каких обстоятельствах не может оказаться под воздействием электрического тока. В случае возникновения электрического заряда на корпусе оборудования или техники, он по проводу переместится на этот металл и буквально уйдет в землю, минуя тело человека. Специфика процесса заключается в том, что низкое сопротивление позволяет быстрее сработать защите и УЗО.

Ярким примером объяснения становится то, что заземляющий контур имеет максимальное значение сопротивления всего 4 Ом, в то время как тело человека – 1 000 Ом. В физике этот процесс объясняется законом Ома. Электрический ток движется всегда по пути с наименьшим сопротивлением.

Соответственно, защитное заземление призвано решить сразу несколько основных задач. А именно:

  • защитить человеческую жизнь посредством уменьшения разницы потенциалов;

  • отвод электрического тока в землю и провоцирование срабатывания защитной техники – УЗО или автоматов.

Поэтому при обустройстве заземления часто монтируют в систему защитное оборудование. Эти приборы должны максимально быстро реагировать на любые изменения состояния электрического тока и перекрывать его поступление к проблемному участку. Чем больше скорость организации этого процесса, тем лучше для оборудования и человека.

Требования к сечению

Практически все производственные помещения и большинство домашних квартир, сталкиваются с необходимостью самостоятельного обустройства заземления мастером. В первом случае это вызвано необходимость подключения новых станков и технических приборов. Во втором тем, что до 1998 года в многоквартирных домах не создавали даже шины.

Учитывая ПУЭ, можно организовать четыре разные схемы. А именно:

  1. TN-S. В этом случае выделяется одна нейтраль и один проводник. Этот вариант подходит для сети с переменным напряжением.

  2. TN-C. В этом случае ноль и заземление является одним и тем же проводом. Часто используется в старых квартирах, где нейтраль проходит отдельно.

  3. TT. Прямо отвод земли на любое оборудование.

  4. IT. Осуществляется соединение с корпусом. Мастер использует сопротивление или изолирует проводящий ток элемент.

Для выбора подходящего сечения необходимо учитывать еще несколько важных моментов. Среди них выделяют тип заземления. Он может быть стационарным или переносным. В первом случае он не будет постоянно находиться на одном месте. Во втором – его можно будет перемещать не только на другое расстояние, но и другой объект.

Для бытового использования следует выбирать первый способ. Поэтому именно на него и будет происходить акцент при выборе сечения.

Для предотвращения ошибок, следует придерживаться некоторых основных правил. Среди них:

  1. Сечение фазных проводников. Есть значения ≤16, <16 но ≤35, ≥35.

  2. Наименьшее значение сечения защитных проводников. Исходя из вышеуказанных данных – S, 16 и S/2.

Обо параметра высчитывают в мм2. S – сечение фазного провода.

В жилом доме редко применяют провода с сечением более 4 мм2. Соответственно, сечение заземляющего провода должно быть такого же значения. В некоторых случаях, для проверки результатов можно использовать математическую формулу. Для ее использования придется узнать ток КЗ, затраченное время на срабатывание защиты, вид изоляции и тип прокладки. Соответственно, такой способ на практике применяется крайне редко.

Маркировка

Необходимо знать, какого цвета провод заземления.

Обычно провод заземления в виде отдельной жилы входит в состав многожильного провода, питающего электроприбор или розетку.

Таким образом, в 1-фазной сети он будет 3-й жилой, а в 3-фазной — 5-й.

В таком случае для заземляющего провода предусмотрена особая маркировка, позволяющая отличить его от фазной или нулевой жил и предотвращающая таким образом путаницу при подключении:

  1. Буквенная. ПУЭ предписывают наносить на изоляцию провода заземления литеры «РЕ». Такое же обозначение предусмотрено международными стандартами. Указание площади поперечного сечения, марки и материала обязательным не является.
  2. Цветовая. Отечественными и зарубежными нормами за проводом заземления закреплено сочетание желтого и зеленого цветов. Некоторые зарубежные производители кабельной продукции обозначают такую жилу только желтым или только зеленым цветом.

Помимо заземляющих применяются совмещенные проводники, выполняющие одновременно функцию нулевого рабочего и нулевого защитного. Они обозначаются литерами «PEN» и сочетанием голубого цвета с желтым или зеленым. Один цвет провода заземления является основным, второй наносится в виде полос на концах.

Монтаж провода заземления

Таким образом, отличить провод заземления от нулевого, за которым закреплены голубой цвет и литера «N», и от фазного (имеет коричневую, черную или белую изоляцию, обозначается литерой «L») достаточно просто. Цветовая маркировка упростила не только монтаж электросистем, но и такие работы, как поиск и замена перегоревших, оборванных или перегруженных проводов.

Некоторые производители окрашивают фазный проводник и в другие цвета: серый, фиолетовый, красный, бирюзовый, розовый, оранжевый.

Учтите, что по цветовой маркировке нельзя определить, является ли сеть 1-фазной или 3-фазной, а также подается в нее переменный или постоянный ток. Так, жилы и шины сетей постоянного тока (применяются в строительстве, электротранспорте, на подстанциях и пр.) также окрашиваются в красный («+»), синий («-») и голубой (нулевая шина) цвета. В 3-фазных же сетях фазы А, В и С принято обозначать, соответственно, желтым, зеленым и красным цветом.

Обозначение жил разными цветами применяется далеко не во всех проводах. Так, в 3-жильном кабеле марки ППВ, кажущемся привлекательным из-за относительно низкой стоимости, желто-зеленой изоляции вы не найдете, так что при подключении жилы очень легко перепутать.

Рабочее заземление

Если маркировка не видна или отсутствует, определить жилу заземления в подключенном к сети проводе можно при помощи вольтметра: замеряется напряжение между фазной жилой (она определяется индикатором фазы) и каждой из двух оставшихся. При контакте щупа с «землей» значение на табло прибора будет более высоким, чем при контакте с «нулем».

Также можно замерять напряжение между проверяемыми жилами и любым заземленным прибором, например, корпусом электрощита или батареей отопления. Если жила является нулевой, прибор покажет какое-то небольшое значение; если же «землей» — на табло отобразится нуль.

Индикатор фазы, при помощи которого определяется подключенная к фазе жила, похож на отвертку, только на ручке имеется диодная лампочка и специальный контакт (обычно в виде кольца под лампочкой). Для определения фазы нужно приложить палец к этому контакту и одновременно жало отвертки — к проверяемому проводнику. Если он находится под напряжением, лампочка загорится.

Следует понимать, что подключение потребителя к проводу заземления еще не является достаточным условием безопасности. Сам провод с другой стороны должен быть подсоединен к контуру заземления.

Жителю квартиры в городской многоэтажке достаточно найти соответствующий контакт в распределительном щите, а вот владельцу частного дома такой контур придется создавать самому.

Обычно он представляет собой вбитые в землю металлические штыри (в виде равнобедренного треугольника), соединенные арматурой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
