Какую печную трубу лучше использовать для дымохода

Устройство дымового канала

Проект дымовой трубы невозможно составить без знания устройства конструкции. Поскольку основными видами современных дымовых труб являются устройства, выполненные из сэндвич труб и кирпича, разберемся с конструкцией дымохода на этих примерах.

Конструкция сэндвич дымохода

Проектирование дымовой трубы сэндвич заключается в подборе элементов, необходимых для корректного функционирования системы отвода дыма и вредных для здоровья человека продуктов горения.

Сэндвич дымоход состоит из:

• опоры, необходимой для придания конструкции устойчивости;
• сборника конденсата;
• ревизии, через которую происходит осмотр и по необходимости очистка труб;
• сэндвич труб, соединяемых между собой хомутами;
• переходников, тройников и отводов, применяемых в случае подсоединения к основной трубе дополнительных элементов;
• крепежных хомутов или кронштейнов, осуществляющих дополнительную устойчивость конструкции;
• разгрузочной платформы, присоединяющейся к системе перед обустройством перехода через перекрытие или выхода на крышу строения;
• специализированных переходников через кровлю и выходов на крышу, защищающих стены строения от перегрева и возгорания;
• юбки, предназначенной для защиты дымохода от попадания влаги из вне;
• защитного конуса или оголовка предотвращающего попадание в дымовую трубу осадков и сторонних предметов.

Конструкция сэндвич дымохода

Все стыки труб дополнительно защищаются герметиком, предотвращающим нарушение работоспособности системы.

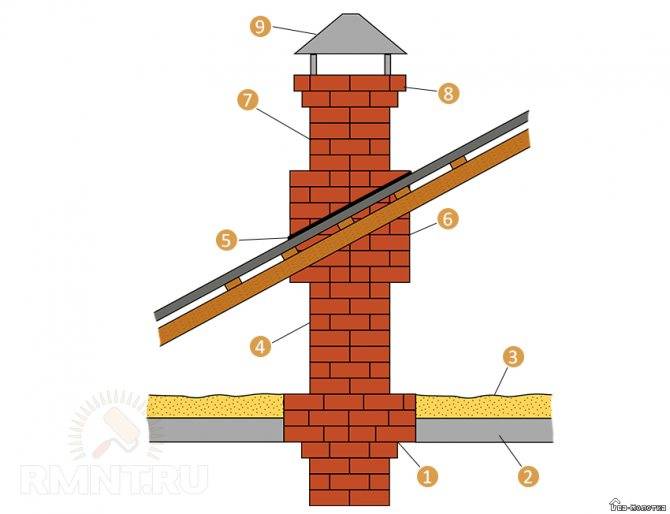

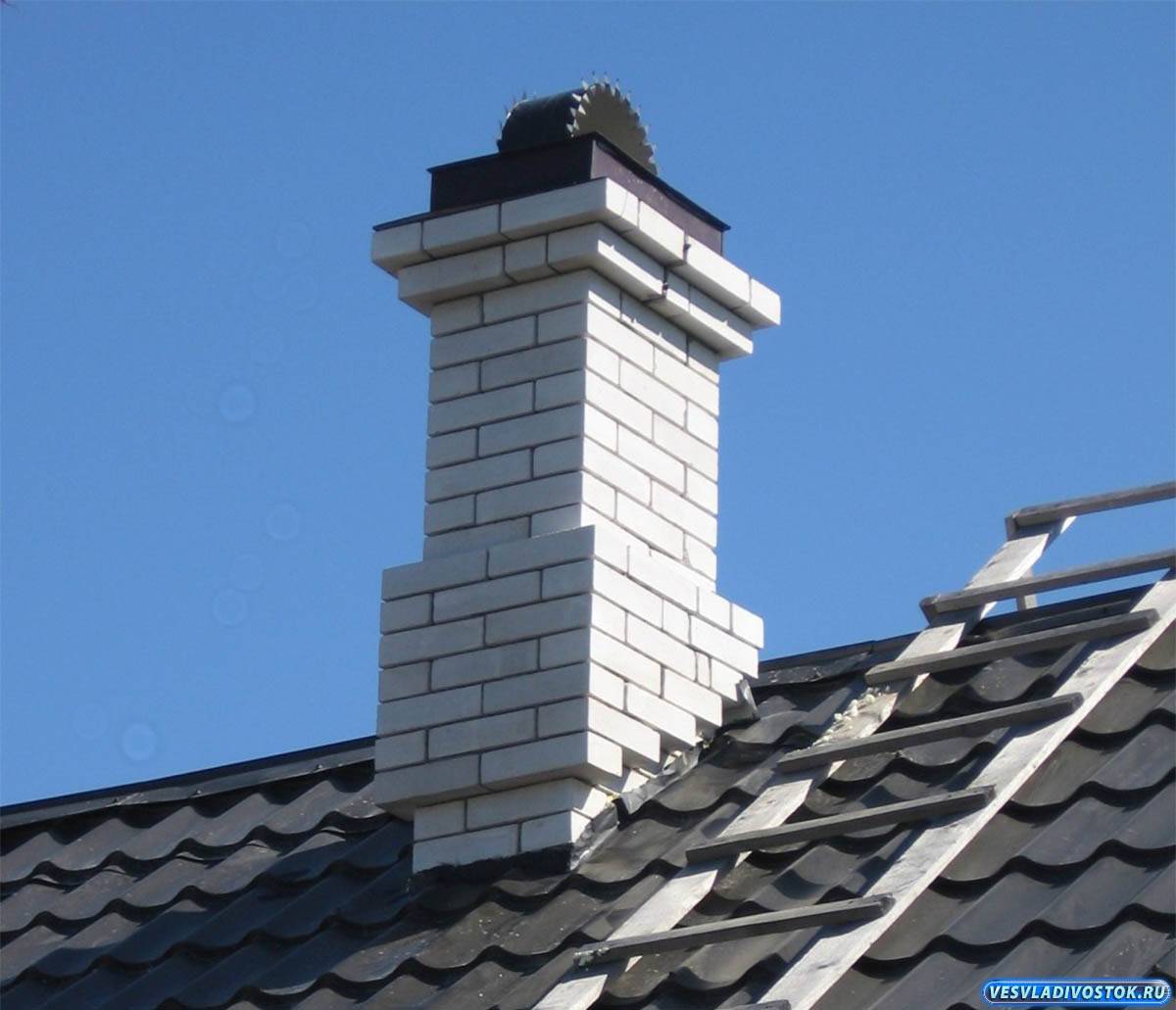

Конструкция кирпичного дымохода

Конструкция дымоотвода, изготовленная из кирпича, несколько отличается от металлического аналога и состоит из:

• дымовой задвижки, устанавливаемой в месте присоединения дымохода к отопительному прибору. При помощи задвижки можно регулировать объем поступающего в трубопровод дыма;
• уложенных в шахматном порядке рядов кирпича;
• распушки или расширения, сооружаемого при подходе к месту прохождения дымовой трубы через перекрытия. Конструкция позволяет придать дымоходу дополнительную устойчивость;
• стояка дымохода, выкладываемого в шахматном порядке. Этот элемент располагается на чердаке дома и соединяет нижнюю и верхнюю части дымоходного канала;
• выдры, которая так же, как и распушка выкладывается с небольшим внешним расширением. Предназначена для предотвращения попадания влаги в дымоход;

При выкладке распушки и выдры изменяется только внешний диаметр дымохода. Внутренний размер диаметра должен оставаться постоянным на всем протяжении конструкции.

• шейки трубы, соединяющей отрезок дымоходного канала от выдры до оголовка;
• оголовок и защитный колпак, выполняющие функции защиты всей конструкции от осадков и посторонних предметов, засоряющих трубу.

Конструкция кирпичного дымового канала

Кирпич укладывается на раствор, состоящий из цемента, песка и извести в пропорции 1:2,5:1,5.

Места переходов через потолок и кровлю дополнительно укрепляются и изолируются жароустойчивыми материалами.

Выбор материала дымоходной трубы

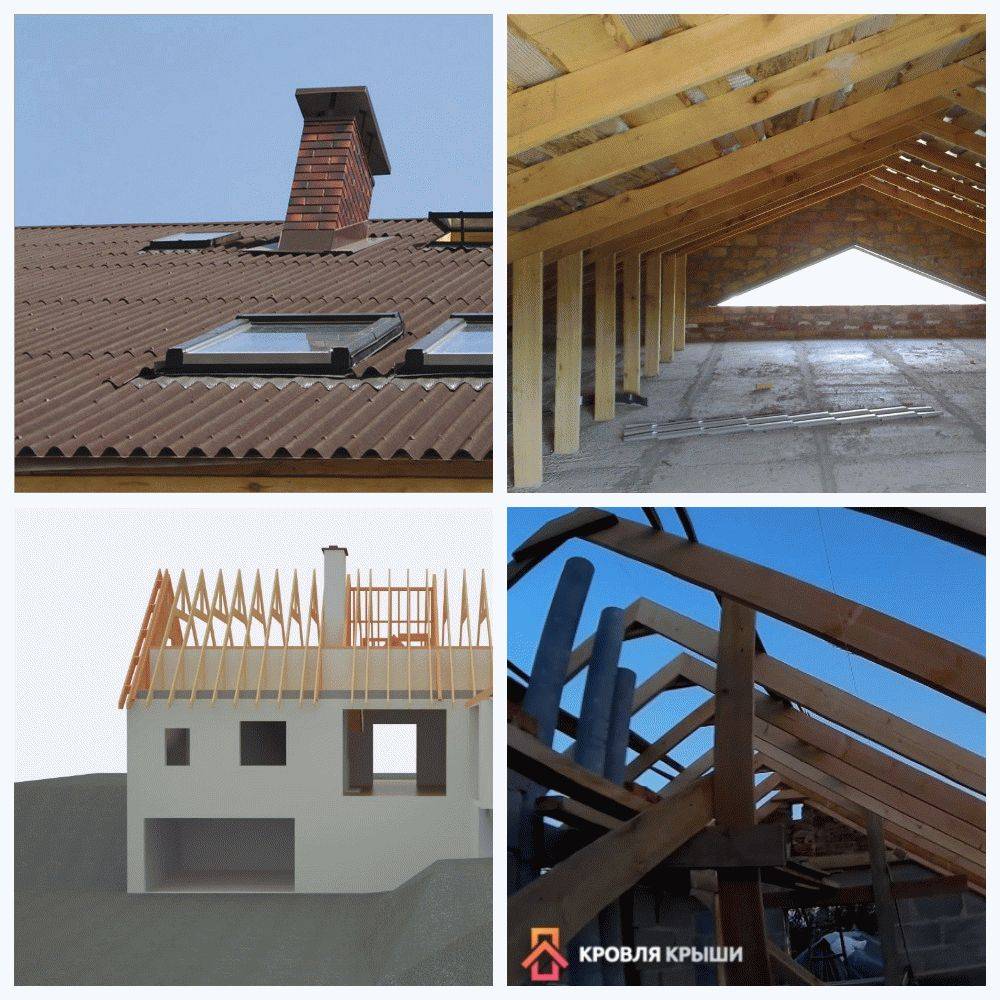

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Источник

Заделка трубы на битумной крыши

Проход дымохода через кровлю из еврошифера – непростая задача. Его специфика в мягкости, поэтому использовать его будет достаточно сложно. Лучшим способом будет ленточка Вакафлекс. Это примыкающая полоса для заделки стыков.

Она устанавливается по следующему алгоритму:

1. Разделка из ленты изготавливается заранее.
2. Прижимается при помощи футляра.
3. Любые зазоры убираются с помощью битумной мастики.

Обратите внимание, что битумные крыши лучше заделывать в холодное время года. Под палящим солнцем она размягчается и становится опасной

Если вы будете перемещаться по крыше, есть вероятность повредить ондулин.

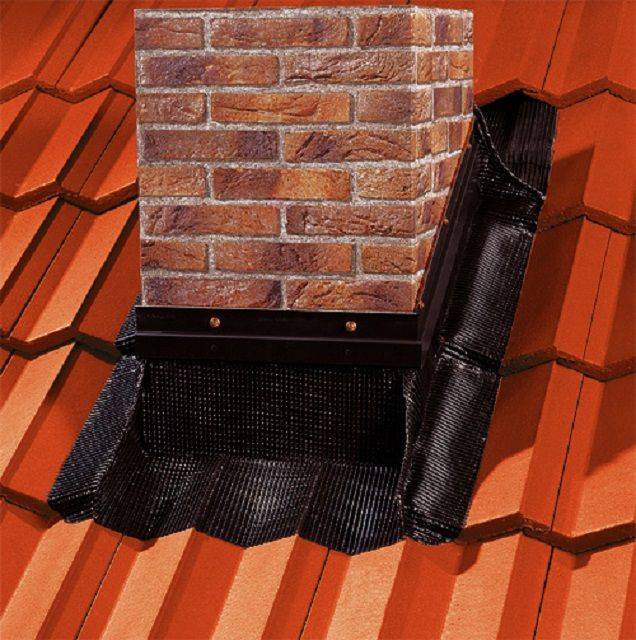

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

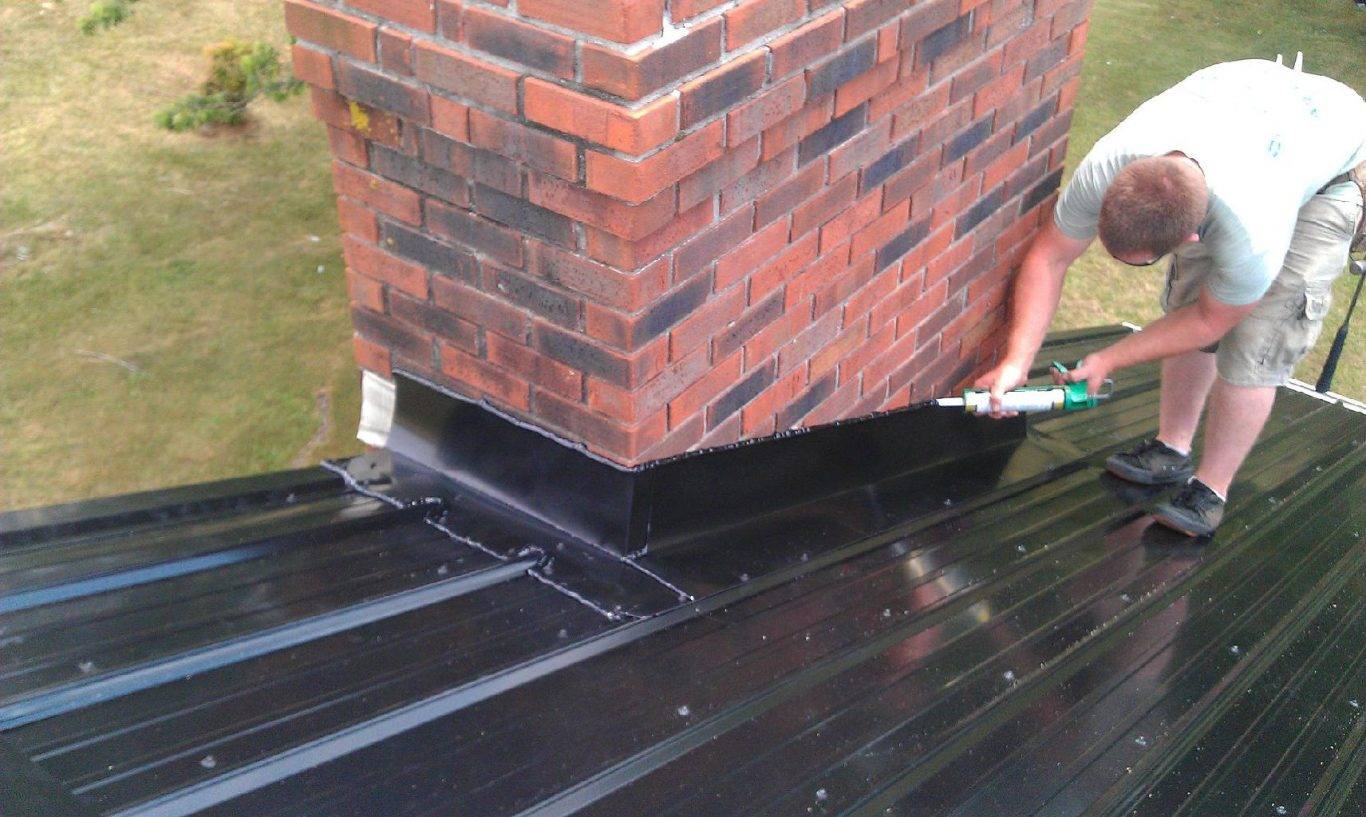

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы

Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

• Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу,
• Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы,
• Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур,
• На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

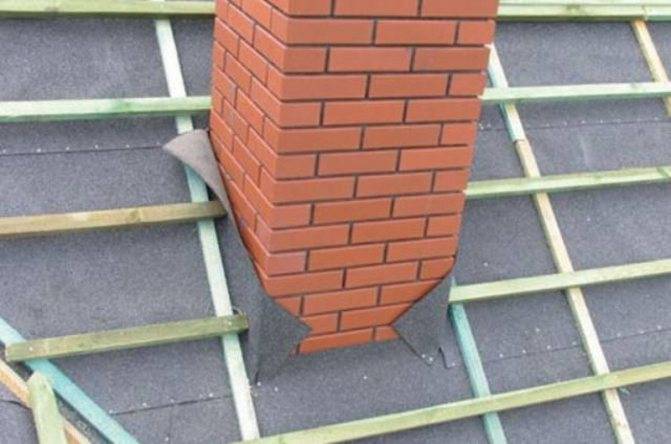

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана,
• Гидроизоляционная мастика,
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы,
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

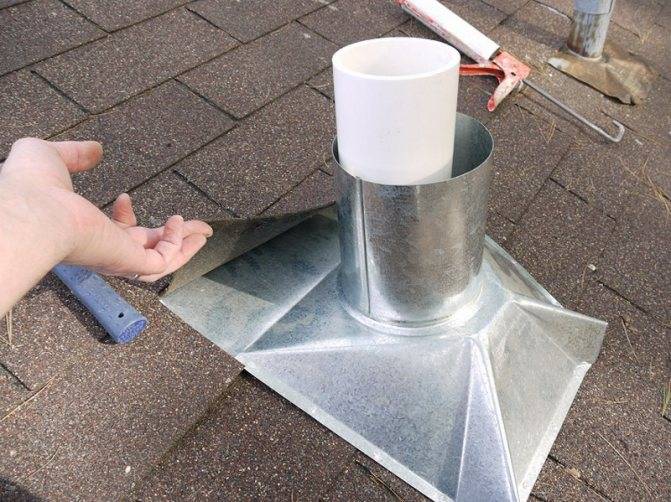

Технология выполнения гидроизоляции круглой трубы

1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
4. Стыки промазывают жаропрочным герметиком для труб.
5. Закрепляют основание проходки на крыше с помощью саморезов.
6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

1. Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
2. Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
3. Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла Источник pinterest.com

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным. Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб. Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ. Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи

Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно. Чем толще стенка дымоотвода, тем прочнее и надежнее он будет

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

1. Минимальная высота — 5 метров.
2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:

• Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
• Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
• При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Виды дымовых труб промышленных

Дымовые трубы промышленные применяются для тех же целей, что и в быту — для вывода продуктов сгорания топлива. Внутренняя часть промышленных дымовых труб для котельных промышленных масштабов обязательно должна быть гладкой, чтобы препятствовать оседанию сажи и прочих вредных веществ.

Промышленные дымовые трубы для газового и твердотопливного котла достаточно редко производятся из металла, за исключением конструкций высотой до 30 м.

Такая разновидность труб называется самонесущей. Металлические промышленные трубы также нуждаются в утеплении. Если конструкция является многоствольной, то утеплять следует все стволы.

Дымовые промышленные трубы высотой до 80 м целесообразнее возводить из кирпича. Большая высота конструкции требует использования бетона или железобетона. Разновидности промышленных дымовых труб могут комплектоваться молниеприемниками, светоограждениями и площадками обслуживания.

Также одной из функций, которую выполняют промышленные дымовые трубы, является обеспечение тяги в котельных агрегатах. Создание дымовой тяги в котле осуществляется благодаря температурной разнице газов, выделяемых при горении, и окружающей среды. Более горячие продукты сгорания при этом стремятся вверх.

Для строительства дымовых труб промышленного назначения часто используют кирпич или бетон

Раствор для кладки

В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.

Различия растворов в зависимости от участка кладки

Для каждой части дымохода желательно использовать определенную цементную смесь:

• труба под кровлей возводится с цементно-известковым или известковым раствора;
• для части дымохода выше кровли применяется цементно-песчаный состав.

Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.

Изготовление смеси

Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.

После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси.

Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.

Видео-инструкция

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

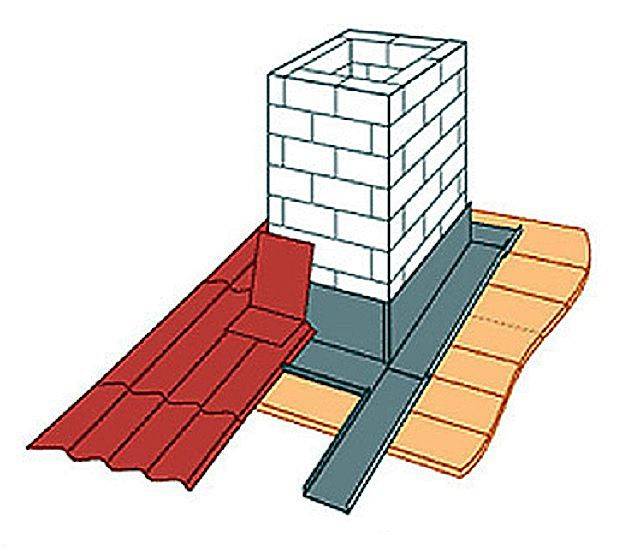

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды Источник dom.dacha-dom.ru

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

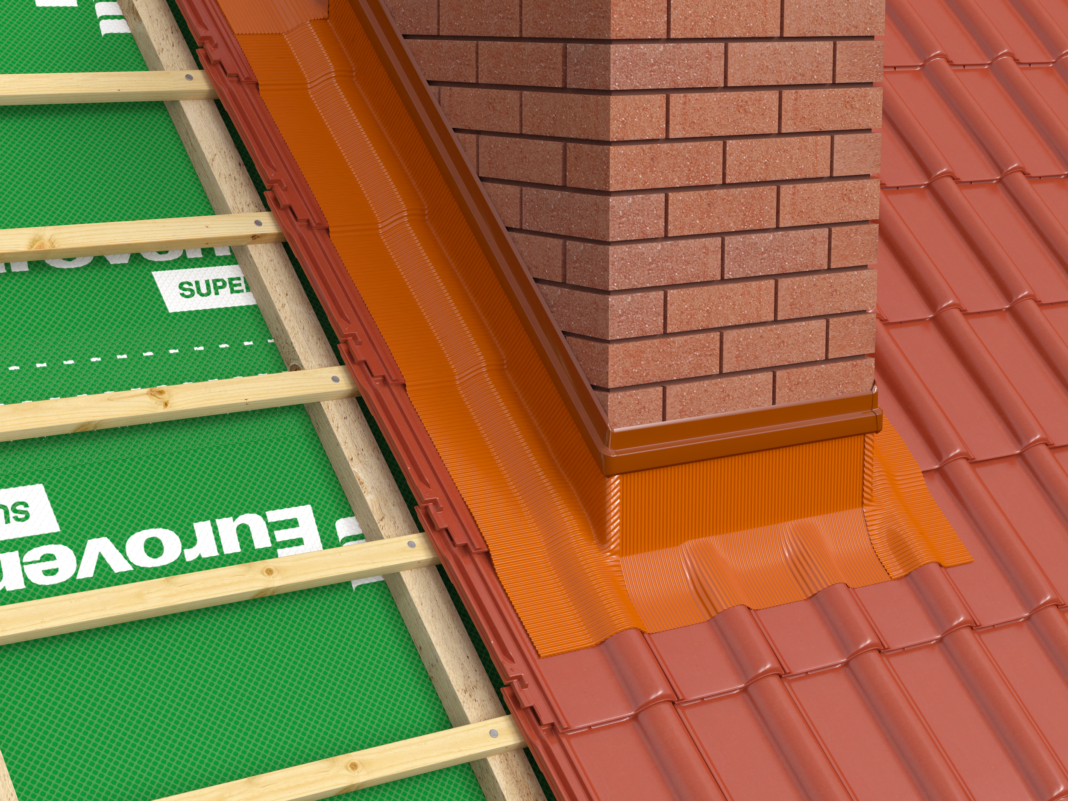

Нюансы укладки материала Вакафлекс

Вакафлекс – клеящаяся эластичная водоизоляционная полоса с внутренним алюминиевым армированием. Ее конструкция позволяет повторить форму кровли и в то же время крепко прилегать к трубной поверхности.

Укладка материала Вакафлекс

Установка Вакафлекса проста, которую можно выполнить самостоятельно:

Полосу наклеивают по нижней кромке дымохода. Режут ее по окружности

Сгибают пополам вдоль ленты, освобождают верхнюю предохранительную пленку и клеят ее к дымоотводу, придавливая жестким валиком.
Впоследствии убирают нижний предохранительный слой и клеят к кровле, скрупулезно прижимая валиком для обеспечения полного прилегания.
Углы осторожно подрезают, заворачивают на стены трубы и приклеивают.
Подобным способом обрабатывают боковые сторонки дымоотвода.
Углы бережно заводят на нижную/верхнуюобласть трубы, углы округляют для наилучшего контакта и ветровой защиты.
Верхняя стена трубы обрабатывается последней, ее углы закрепляют на боковые плоскости.
На дымоотвод сверху водоизоляционной ленты укрепляют планку Вака, препятствующую стеканию воды по трубной поверхности.

Гидроизоляция предотвращает образование повреждений или разрушений от воды в дымоходе. Если в кладке дымоотвода уже есть зазоры, пустоты, трещины или пропавший раствор, его следует отремонтировать перед гидроизоляцией. Внешнюю поверхность его необходимо очищать перед влагозащитой, поскольку любые частицы или грязь не позволят гидроизоляционному материалу создать плотное соединение.

Выполнение защиты от влаги  обязательная операция для каждой дымовой трубы, если этого не сделать, ущерб нанесенный водой дымовентиляционной системе может быть значительным и привести к полному ее разрушению. Современные гидроизоляционные материалы хорошо представлены в строительных магазинах во всех регионах страны, в том числе и в Москве.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше конька
3.	более 300 см	вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

1. они негорючие,
2. долговечные,
3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

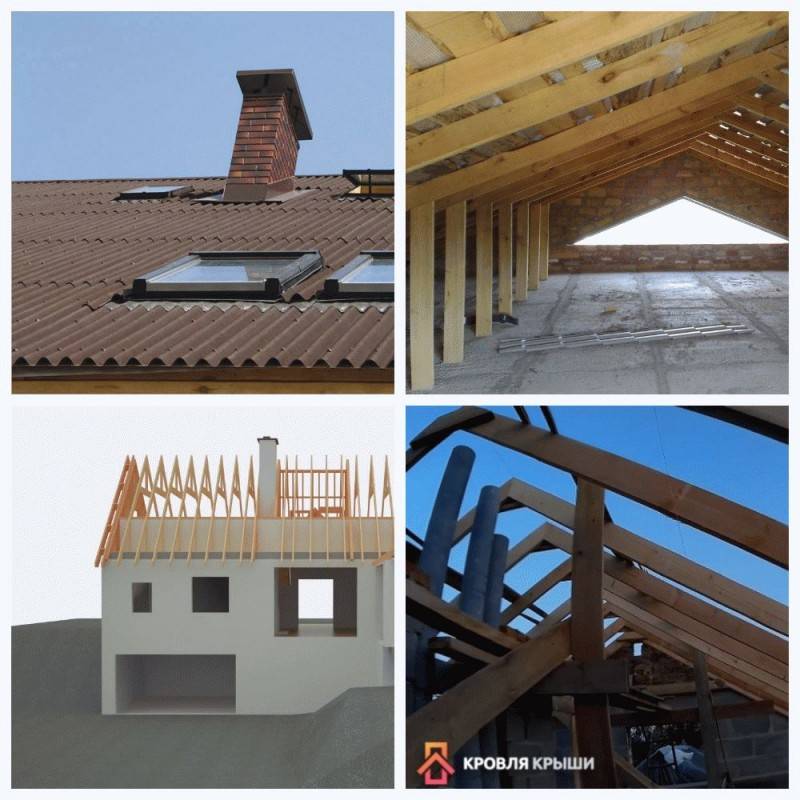

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

• защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
• надежную пожаробезопасность.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
3. Печную трубу надо удалять от обрешетки.
4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.
