Какой материал для дымохода лучше: ТОП-5 популярных материалов для дымоходов

Другие варианты

На данный момент существуют и иные способы обустроить дымоход:

  • стеклянные трубы еще несколько лет назад вызвали бы недоумение, а сегодня их преимущества неоспоримы. Стекло не накапливает копоть и сажу, легко чистится, инертно к агрессивным средам и выдерживает высокие температуры. Но стеклянный дымоход обойдется дорого, обустроить его сложно, потребуется дополнительная теплоизоляция, а герметизация стыков усложнена, поэтому пока столь экстравагантный способ не приобрел распространения;
  • полимерные трубы – еще одна новинка. Производят их из композита, который, согласно заявленным качествам, обладает большим сроком службы, но может использоваться только при температуре отходящих газов не более 250 0 С, т.е. сфера его применения ограничена газовыми колонками и котлами;
  • бетонные блоки и собственноручно вылитые из бетона дымоходы в некоторых источниках называются альтернативой кирпичным трубам. Профессионалы сильно критикуют данный вариант и рекомендуют не играть с огнем: бетон не выдержит серьезных температурных нагрузок, а жаростойкий состав в домашних условиях изготовить невозможно.

Напоследок отметим, что прежде, чем выбрать материал для дымохода, необходимо выбрать котел или определиться с конструкцией печи. Кроме того, учитывать стоит конструктивные особенности здания, а лучше всего еще до начала строительства дома продумать все нюансы его будущего отопления. Расчеты дымоходного канала для своей безопасности лучше доверить специалисту.

Источник

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным. Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб. Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ. Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи

Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно. Чем толще стенка дымоотвода, тем прочнее и надежнее он будет

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

  1. Минимальная высота — 5 метров.
  2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
  3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:
  • Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
  • Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
  • При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Марка нержавеющей стали

Прежде чем начать изготовление дымохода, нужно найти материал. Им выступит в данном случае нержавеющая сталь. Она, что интересно, бывает абсолютно разной, пусть и различаться ее виды между собой будет не слишком сильно.

Основные отличия, которые будут у них, заключаются в их составе, который будет определять устойчивость к высоким температурам и кислоте. Чем она будет выше, тем дольше материал будет оставаться в своем первоначальном состоянии.

На сегодняшний день производители используют только одну серию – трехсотую, которая представляет собой образец качества. Вот её мы ниже и рассмотрим на примере нескольких представителей этой серии.

Марка может многое решить при производстве дымохода

AISI-304

  1. Аустенитная нержавеющая сталь. Является примесью стали, хрома (18-20%), никеля (8-12%) и углерода (до 0.08%).
  2. Сталь с высокой стойкостью к кислоте и высоким температурам (до 400 ℃ с учетом среднего уровня кислотности среды), поэтому рекомендуется для газовых, твердотопливных котлов.

AISI-316

  1. Состав тот же, что и у AISI-304, но вдобавок примешан молибден (2-3%).
  2. Еще большая устойчивость к негативным внешним эффектам (до 750 ℃ без деформации).

Дымоход из такого материала можно использовать практически в любом виде котла, и неважно, каким будет источник тепла

AISI-309, AISI-321

  1. Тугоплавкая нержавеющая сталь. Является примесью стали, хрома (19-21%), никеля (11-13%) и углерода (до 0.2%).
  2. Высокая устойчивость к высоким температурам (вплоть до 1050 ℃), а также к кислоте.

Из такого материала производят дымоходы, которые будут работать в местах с самыми сложными условиями.

  1. Баня.
  2. Сауна.
  3. Твердотопливный котёл.

Каждая марка имеет свои свойства, подходящие для той или иной задачи

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

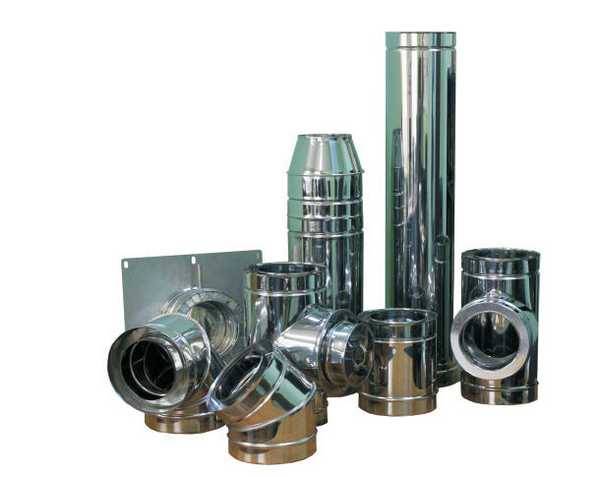

Нержавеющая сталь

Использовать «нержавейку» наиболее оптимально в условиях, когда есть вероятность перегрева системы, засорения и намокания. Учитывайте температурные возможности труб, они могут нагреваться до 500 градусов и при этом плавления еще не будет

Кстати, особое внимание уделяйте при покупке, изучайте характеристики и тип материала, должно быть указано, что материал имеет кислостойкую защиту. Учитывайте, что в дымоходе всегда образуется достаточно агрессивная среда, которая может разрушить не подходящий сплав.
Что еще положительного у «нержавейки»?

  1. Надежна.
  2. Небольшая масса.
  3. Антикоррозийная.
  4. Разнообразие форм.
  5. Газонепроницаемость.
  6. Эстетичность.
  7. Стоимость.

Однако такая труба для дымохода обладает несколько коротким сроком эксплуатации, как правило, не более 10 лет.

Изготовление металлического дымохода своими руками

Дымоход можно изготовить самостоятельно. Но актуальным остается вопрос, из чего его сделать. В домашних условиях решение только одно — пластичные листы жаростойкой стали, которые легко можно загнуть, чтобы сформировать прочный шов замкового типа.

У самодельных моделей один минус — их можно сделать лишь одноконтурными.

Особенности монтажа своими руками

Процесс установки любого дымохода:

Определение схемы разводки контура дымохода, подготовка проходных отверстий сквозь стену или межэтажное перекрытие и кровлю. Дымовая труба может размещаться внутри или снаружи дома. Первый вариант позволяет продлить срок службы дымохода и использовать тепло трубы для отопления. Но здесь же следует учитывать, что дымовая труба, размещенная в доме, повышает риск пожара, значит, требует соблюдения мер пожаробезопасности:

Места проходов должны гильзоваться, заполняться огнеупорными материалами, подшиваться металлическими листами

При выводе шахты через крышу важно держаться как можно дальше от стропильной системы (не менее 20 см с каждой стороны). Для герметизации мест прохода трубы сквозь кровельное покрытие используются только негорючие термостойкие материалы — листы оцинковки, металлизированные самоклеящиеся ленты или специальные полимерные фартуки (крызы)

Участки примыкания труб дополнительно герметизируются герметиком для наружных работ.

Сборка шахты:

  1. Сборка всегда выполняется снизу вверх от отводного патрубка теплогенератора, причем на этом отрезке труба должна быть одностенной.
  2. Фиксация отдельных элементов выполняется специальными хомутами, фланцами, термостойким герметиком, выдавливания излишков которого внутрь контура следует избегать.
  3. В нижней части магистрали обязательно устанавливается конденсатосборник, оборудованный сливной арматурой, инспекционно-прочистной люк.
  4. Все вертикальные контуры должны собираться «по конденсату» (раструбом вверх), а горизонтальные — «по дыму» (раструбом вниз).
  5. По всей длине дымоотвод крепится к стене посредством специальных поддерживающих кронштейнов.
  6. Сверху на оголовок трубы устанавливается защитный зонтик или дефлектор и обязательно искрогаситель.
  7. При подъеме дымохода над кровлей на высоту свыше 1,2 конструкция обязательно дополняется фиксирующими растяжками.

Утепление дымоходного канала.

Утепление дымохода

Чем горячее воздух, тем лучше тяга и меньше вероятность выпадения конденсата, именно утепление дымовой магистрали позволяет улучшить работу контура.

В качестве утеплителя используются негорючие материалы:

  • Для стальных дымоходов — минеральная базальтовая или стекловата.
  • Для бетонных, кирпичных и керамических дымоотводов — пенобетонные, древобетонные или костробетонные блоки, укладываемые между дымоходным каналом и облицовочным материалом контура.

Минеральноватными матами оборачивается труба, плотно фиксируется термостойкими хомутами или вязальной проволокой. Поверх минеральноватного утеплителя на трубе устанавливается кожух из металлического листа, который декорирует дымоходный контур, предотвращает попадание в окружающую среду вредного для человека микроскопического каменного или стекольного волокна. Все торцевые элементы дымохода должны плотно закрываться заглушкой.

Участок стальной трубы, примыкающий непосредственно к теплогенератору, утеплять нельзя. Нагрев этого элемента столь высок, что перегрев спровоцирует прогорание металлического контура.

Выбор стали для дымохода. Как не прогореть?

Разбираемся в разновидностях стали и выбираем лучшую!

Большинство производителей предлагают десятки разных конструкций дымоходов. Если Вы не специалист, самостоятельно разобраться в их особенностях будет крайне сложно.

Поэтому чаще всего делается простой выбор между маркой стали AISI 321 толщиной 0,5мм и маркой стали AISI 430, толщиной 1мм. Иногда в подборку добавляют AISI 439, толщиной 0,8мм.

Большинство покупателей придут к выводу, что сталь марки AISI 430, толщиной 1мм, будет лучше, чем сталь марки AISI 321, имеющая толщину лишь 0,5мм. Ведь все мы с детства привыкли, что чем больше, тем надежнее и лучше.

На самом деле все обстоит с точностью наоборот! И дело тут не в толщине стали, а в ее составе и химических свойствах. Мы предлагаем лучшие дымоходы.

Почему ржавеют дымоходы, ведь они сделаны из нержавейки? Чаще всего причина кроется не в некачественном дымоходе, а в неверном выборе стали дымохода.

Главным врагом дымоходных систем является кислота, которая почти всегда присутствует в выделяющемся конденсате. Именно эта кислота с течением времени медленно, но упорно разъедает наш дымоход.

Кислоты, которые образуются при горении топлива.

Но и это еще не все! Из-за различных химических процессов, происходящих при сгорании топлива, мы получаем целых 3 разных вида кислот:

  • Угольная кислота. Образуется в результате взаимодействия растворимого в воде углекислого газа и водяного пара.
  • Серная кислота. Образуется при взаимодействии серного ангидрида SO3, содержащегося в отходящих газах печей (особенно работающих на дизельном топливе) и паров воды.
  • Азотная кислота. Образуется при взаимодействии диоксида азота, выделяемого в процессе горения, и образующихся при этом паров воды.

А вот таблица с содержанием химических элементов в марках стали:

Источник

Виды и отличия

Все виды герметиков для применения при высоких температурах делятся на две большие группы – термостойкие (силиконовые) и жаростойкие (силикатные). Отличаются они по химическому составу и допустимым параметрам эксплуатации.

Термостойкие

Термостойкие герметики изготавливают на основе силиконов – кремнийорганических кислородосодержащих соединений. Они выдерживают температуру до 300 °С, при 100 °С и выше термостойкие силиконы превосходят все традиционные эластичные материалы.

Силиконы долговечны, эластичны, химически инертны, водонепроницаемы, устойчивы к биологическим воздействиям, ультрафиолетовому излучению. Могут работать при быстром изменении температур, нетоксичны, экологичны.

Термостойкие силиконы выпускаются в виде пасты красновато-бурого цвета. Цвет герметику придают окислы железа. Рабочие температуры могут колебаться от 170 до 300 °С, эта информация указывается на упаковке.

Область применения силикона: герметизация наружных поверхностей дымовой трубы, стыка трубы и кровли, заделка несквозных трещин на кирпичных поверхностях каминов и печей, герметизация труб газовых котлов с высоким КПД и несильным нагревом дымовых газов.

Силиконовые уплотнители

Для удобства потребителей промышленность выпускает огромный ассортимент уплотнителей из силикона – прокладки, мембраны, шнуры, трубки, уплотнители самых разных конфигураций. Их применяют для уплотнения окон и дверей, в бытовой технике, в автомобилях, электротехнике.

Из силикона изготавливают мастер-флеш – эластичный уплотнитель для прохода трубы через кровлю. Выпускают специальные термоусадочные ленты – ими обматывают стыки модулей дымохода, при нагреве они расплавляются и плотно заполняют герметизируемый стык.

Жаростойкие

Для уплотнения и ремонта внутренних поверхностей дымоходов, камер сгорания, сплошных отверстий в трубах из кирпича, стыков чугунных и стальных элементов с кладкой печи, сборки сэндвич-дымоходов применяют огнеупорные силикатные полимеры, выдерживающие температуру до 1200 °С (кратковременно – даже до 1500 °С).

Силикатные герметики имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения. Толщина шва может достигать 15 мм. Термостойкие силикаты образуют неэластичный шов. Работы проводят температурах от 1 до 40 °С.

Клеящие облицовочные составы

Промышленность выпускает специальные термоустойчивые составы для облицовки печей, каминов и дымоходов плиткой (обычной, шамотной, клинкерной, керамогранитной), натуральным или искусственным камнем. Обычно они изготавливаются на основе силикатов, содержат жидкое стекло, каолин, цемент, пластификаторы, полимеры.

Такие смеси выдерживают температуры от -30 до +170 °С и даже выше. В промышленности применяют и другие высокотемпературные клеящие составы, для сушки которых нужен сильный нагрев, но в быту они распространения не получили.

Какой вид лучше

Каждый вид герметика предназначен для определенных рабочих условий и выполнения определенных функций. Силиконы используются на наружных поверхностях дымоходов, печей и каминов, герметизация элементов труб газовых котлов. Термостойкие силикатные полимеры применяются в любом случае, если место применения герметика нагревается более 300 °С. Их можно применять и для заделки течей в отопительных агрегатах, даже для металла.

Рейтинг лучших дымоходов для котлов

ФотоНазваниеРейтинг
#1Buderus DN 99 / 100
#2NAVIEN  100 мм 98 / 100
#3Феникс 120 мм 1 мм 97 / 100
#4Дымоход Ferroli 60 мм 96 / 100
#5Комплект Вулкан 120 мм 95 / 100

№5. Комплект Вулкан 120 мм

Комплект дымохода, изготовленный из качественной нержавеющей стали. Предназначен для загородных домов. Монтаж вертикальной трубы можно выполнить как внутри здания, выведя изделие через крышу, так и снаружи. Для внутреннего крепления необходимо установить фиксирующий кронштейн на внешней стене помещения. В комплект входит специальный сборник для конденсата и крышка. Наружная часть 120-мм трубы оцинкована, что придает ей презентабельности. Теперь подробнее о достоинствах и недостатках дымохода Вулкан.

Комплект Вулкан 120 мм

Плюсы

  • прочная кислотостойкая сталь;
  • длина изделия составляет 5 метров;
  • наличие сборника конденсата в комплекте;
  • равномерное распределение веса дымохода на фиксирующий кронштейн;
  • наличие большой плиты для противопожарной разделки;
  • надежность и долговечность конструкции.

Минусы

  • чрезмерный нагрев стартовой трубы;
  • слишком большой наружный диаметр трубы (220 мм);
  • высокая стоимость.

№4. Дымоход Ferroli 60 мм

Неплохой коаксиальный дымоход для котлов. Конструкция изделия предусматривает подключение к низко расположенным котлам, поскольку внутренняя труба защищена дополнительной решеткой. Это защищает конструкцию от непроходимости газа. В комплект к дымоходу идут специальные термические прокладки, предназначенные для монтажа к котлу.

Дымоход Ferroli 60 мм

Плюсы

  • монтаж трубы возможен в стены любой толщины;
  • приятный белый цвет изделия;
  • способность выдерживать высокую температуру;
  • наличие фиксирующего хомута в комплекте;
  • хорошая циркуляция газов.

Минусы

  • совместимость только с турбированными котлами;
  • возможна коррозия металла;
  • завышенная стоимость.

№3. Феникс 120 мм 1 мм

Третье место нашего рейтинга занимает дымоход из нержавеющей стали. Стенки изделия достаточно толстые, поэтому дымоход может переносить высокую температуру. Феникс часто устанавливают в банях, в непосредственной близости с котлом. Диаметр трубы 120 мм, за счет чего система обеспечена сильной тягой. Также на верхней части дымохода есть специальный защитный зонт, предотвращающий закупоривание трубы.

Феникс 120 мм 1 мм

Плюсы

  • длина трубы составляет 6 м, за счет чего дымоход можно устанавливать на большой высоте;
  • хороша тяга;
  • прочный жаростойкий корпус;
  • внутренний диаметр изделия 120 мм;
  • все стыки соединены аргоновой сваркой;
  • стильный дизайн дымохода;
  • простой монтаж и обслуживание;
  • гарантия от производителя 15 лет;
  • наличие хомутов и сборника конденсата в комплекте.

Минусы

  • маленькая толщина изоляционного волокна;
  • большой вес конструкции;
  • высокая стоимость.

№2. NAVIEN  100 мм

Отличный коаксиальный дымоход, сочетающий в себе низкую стоимость и высокое качество. В комплект входит все необходимое для монтажа. На отводе есть специальный наружный уплотнитель из резины и хомут. Также в комплекте есть две широкие резинки, с помощью которых можно закрыть вход в стену. Теперь подробнее о достоинствах и недостатках изделия.

NAVIEN  100 мм

Плюсы

  • резиновые детали запаяны в пакетах, за чет чего их гибкость сохраняется;
  • простота монтажа;
  • хорошая циркуляция воздуха даже в дождь или снег;
  • приемлемая стоимость;
  • прочность и легкость конструкции;
  • длина дымохода 1 м.

Минусы

  • труба выполнена из тонкого листа металла;
  • нет защитной сетки на свободном крае трубы.

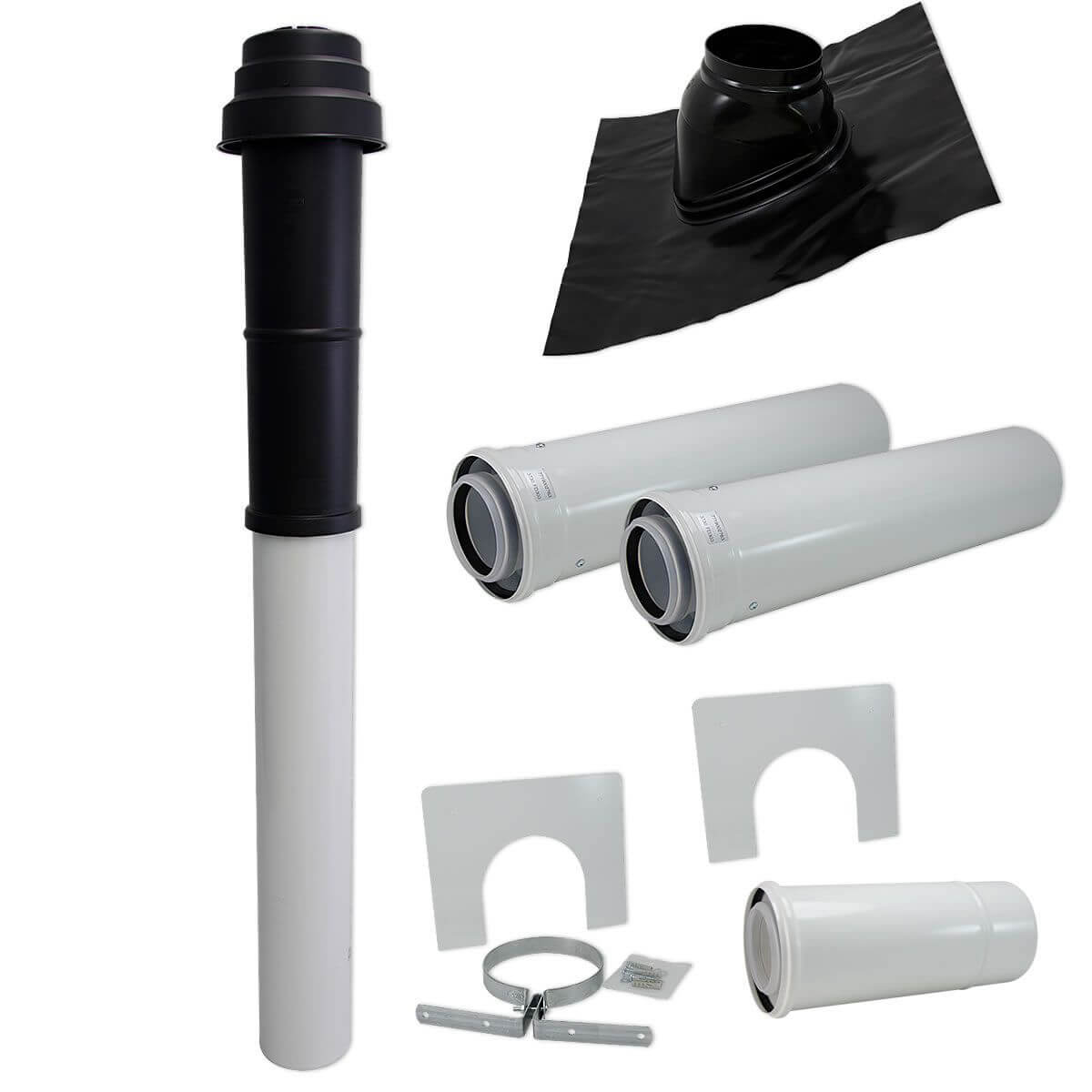

№1. Buderus DN

Первое место нашего рейтинга занимает коаксиальный дымоход, предназначенный для эксплуатации в регионах с сильными порывистыми ветрами. Конструкция дымохода оснащена специальной насадкой с разделителем, за счет чего отработанные газы будут беспрепятственно выходить из системы. Дым без проблем удаляется даже в дождливую погоду. Конструкция проста в сборке, поскольку все детали крепятся на винтах. Телескопическая форма модели Buderus DN дает возможность менять длину трубы при необходимости.

Buderus DN

Плюсы

  • надежная телескопическая конструкция;
  • присутствует защита помещения от горячего дыма;
  • оптимальный диаметр трубы (100 мм);
  • жаропрочна муфта в комплекте;
  • простота монтажа дымохода;
  • уникальная ветрозащитная система;
  • высокое качество сборки.

Минусы

  • завышенная стоимость;
  • недостаточная максимальная длина трубы.

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с камином или русской печью из кирпича все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый проект кирпичной печи, испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

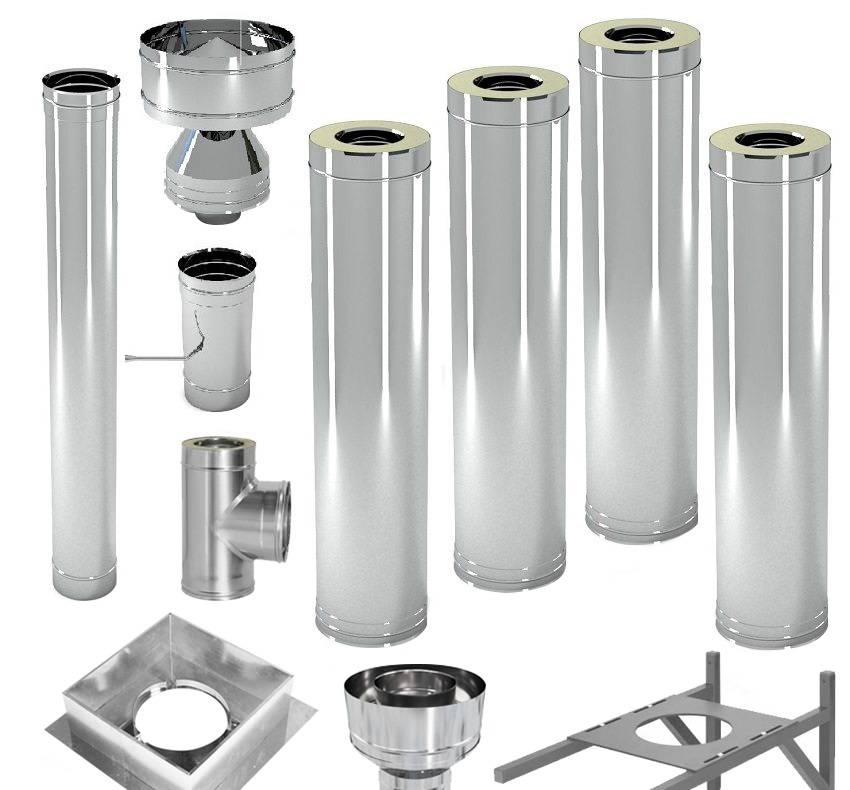

Лучший дымоход – в форме сэндвича

Они действительно напоминают по форме популярный продукт быстрого питания. Две трубы, одна в другой, словно пара булочек, а между ними важный «наполнитель» – мягкий теплоизолирующий материал.

Сэндвич-дымоходы считаются усовершенствованной разновидностью обычных металлических систем отвода продуктов горения. Для начала разберёмся, в чём же именно заключается это «совершенство».

Основные преимущества сэндвич-дымоходов

• Простой монтаж и облегчённая конструкция. Аксессуар можно собрать собственными усилиями, не привлекая специалистов;

• Небольшой вес и компактность, что облегчает как доставку, так и сборку;

• Наличие в комплекте большого числа элементов для монтажа, их взаимозаменяемость, что позволяет собрать трубу-сэндвич различной конфигурации, как с горизонтальным, так и с вертикальным выводом, а также с лёгкостью поменять вышедшую из строя деталь;

• Надёжная изоляция из особого сочетания материалов снижает температуру окантовки внешней трубы, что способствует большей пожаробезопасности всего здания в целом и не позволяет образовываться большому количеству конденсата;

• Особая форма и идеальная сварка швов внутренней трубы, через которую, собственно, выводится на улицу дым, исключают появление «зон застоя» и не позволяют образовываться большим слоям сажи;

• Специальное антикоррозийное покрытие не даёт никаких шансов ржавчине разрушить конструкцию дымохода, делая его сверхнадёжным и долговечным;

• Максимальная простота в эксплуатации, требующая разве что регулярного (но не частого) удаления нагара и слива конденсата;

• У современных сэндвич-труб, как правило, стильный дизайн, располагающий к установке конструкции снаружи (например, необходимой удлинённой трубы над крышей), что в некоторых случаях может служить даже архитектурным украшением строения.

Теперь разберёмся, по каким же именно основным критериям следует выбирать подходящую именно Вам дымоотводящую трубу в виде сэндвича.

Выбираем трубу-сэндвич по её ингредиентам

• Теплоизолирующий слой должен выдерживать не менее 700°C нагрева;

• Способ и качество сварки труб. Лазерная хороша для твердотопливных котлов (печей), что обеспечивает отличную проходимость и, вместе с тем, герметичность конструкции. «Катанный» шов – признак дымохода для тепловых агрегатов, работающих на газе;

• Материал изготовления труб

Особенно обратите внимание на внешнюю, принимающую на себя основной термоудар. Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, способной выдержать высокие температуры и противостоять конденсату

Предпочтительные марки нержавейки – так называемые универсальные: 321; 316 Ti, 310S. Они способны не расплавляться при температуре 850°C, а в случае последней – выдержат и более 1000°C. Такие материалы особенно актуальны в дымоотводах жарких банных печей и любых отопительных приборов, черпающих энергию от дров и угля. А вот для труб газовых агрегатов специалисты рекомендуют выбирать оцинкованный металл;

• Внешний контур дымохода к материалам не столь притязателен. Хорошо подойдёт и нержавеющая, и оцинкованная сталь, а также медь, латунь, полиэстер и др.;

• Толщина стенок труб. Рекомендуемая для нержавейки – 0,5-1 мм. Это для котлов. Для более горячих банных печей – не менее 0,8 мм;

• Оптимальное соотношение диаметров обеих труб. Для сэндвич-дымоходов тепловых агрегатов, прогревающих бани, наиболее подходящий параметр – 115-120-140х200 мм, либо –150х220 мм (соответственно, диаметры внутренней/внешней труб) при стандартной длине дымоотводящего модуля от 0,5 до 1 м. Внутренний размер целесообразно подбирать под выход дымового канала Вашего теплового агрегата, а внешний – исходя из толщины теплоизолирующего слоя;

• Оптимальная толщина утеплителя – от 25 до 60 мм, всё зависит от мощности котла (печи). Чем она выше, тем, соответственно, должен быть толще слой «наполнителя» Вашего «сэндвича». Понятно, что чем плотнее, тем лучше. Для мощных котлов и банных печей эту межтрубную прокладку лучше всего делать из базальтовой ваты. Если жар не столь велик – до 350°С – вполне сгодится и более дешёвая стекловата.

Монтаж дымохода

При монтаже дымовыводящего канала, важно придерживаться определенных правил:

  1. Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
  2. Труба собирается строго снизу вверх.
  3. Высота конструкции должна быть от 4 метров.
  4. Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
  5. Максимальная тяга обеспечивается трубой с круглым сечением.

Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.

Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.

Читайте так же:

Устройство сэндвич-дымохода и назначение

Трубы-сэндвич для дымохода состоят из элементов:

  • внешней оболочки из стали (легированной или оцинкованной);
  • внутренней герметичной трубы, сваренной в среде защитных газов;
  • теплоизоляционной прослойки (например, базальтовой ваты толщиной от 0,025 до 0,1 м);
  • соединительных элементов, позволяющих устанавливать участки трубы требуемого размера или конфигурации;
  • усилительных колец, предотвращающих температурные деформации внешней оболочки.

Печные трубы типа «сэндвич» отводят горячие продукты сгорания в атмосферу. За счет изоляционного слоя внешняя часть магистрали не прогревается до температур, опасных для деревянных конструкций дома. Из-за пониженного теплообмена уменьшена скорость охлаждения газов, что снижает риск образования конденсата на внутренних поверхностях и падение тяги. Трубы-сэндвич для дымохода из нержавейки имеют круглое сечение и гладкую внутреннюю поверхность без впадин и щелей, предотвращающую формирование нагара и накапливание капель воды.

Особенности дымохода «сэндвич»

Сэндвич-дымоходы из нержавеющей стали представляют собой готовые конструкции, не требующие доработки перед сборкой. Производители выпускают соединительные колена и дополнительные элементы, позволяющие собрать трубопровод для отвода дыма своими руками. На внешней части предусмотрены полусферические выступы и сужения и расширения для плотного соединения.

Достоинства сэндвич-дымоходов

Дымоход, проведенный через крышу или снаружи дома, имеет свои плюсы и минусы. К преимуществам относят простоту монтажа, устойчивость к воздействию высоких температур (до +850°С) и агрессивных сред, а также безопасность эксплуатации. Недостатками являются высокая цена элементов и ограниченный ресурс деталей (не превышающий 12-15 лет из-за постепенного разрушения теплоизоляционного слоя и сварных швов).

Срок службы сэндвич-дымохода 12-15 лет.

Принцип работы

При горении топлива в печи образуются газы, которые вытягиваются в атмосферу через дымоход-сэндвич, выполненный из нержавейки. За счет формирования тяги в камеру сгорания поступает свежий воздух, поддерживающий горение. Газы, проходя через трубы для дымохода «сэндвич» не нагревают внешнюю часть, изолированную от внутренней прокладкой из базальтовой ваты.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
