Отопление частного дома своими руками: схемы, видео

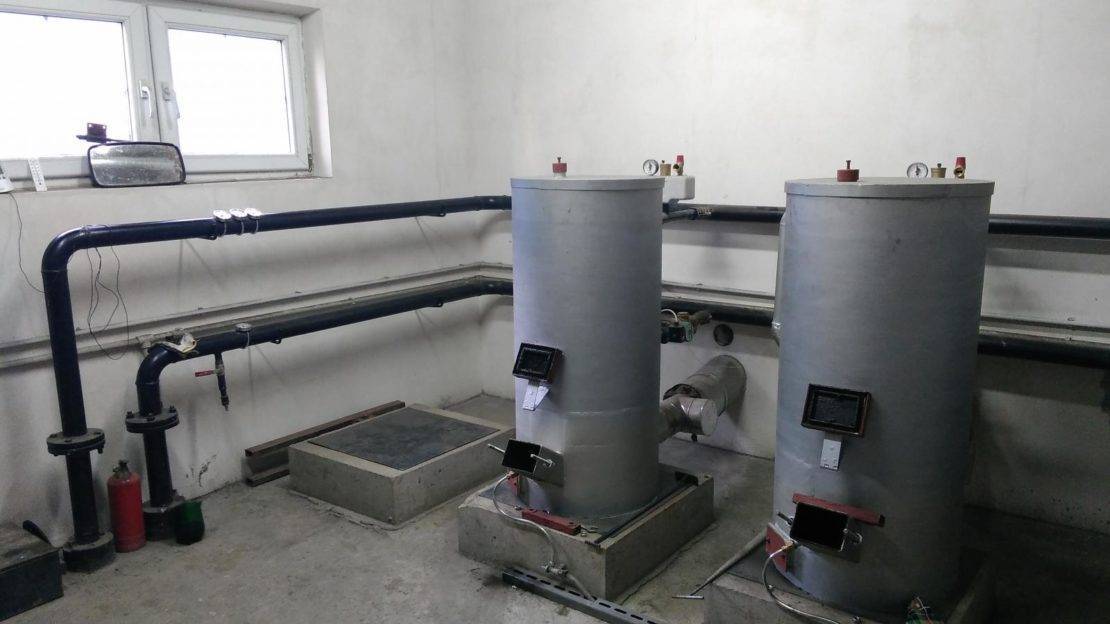

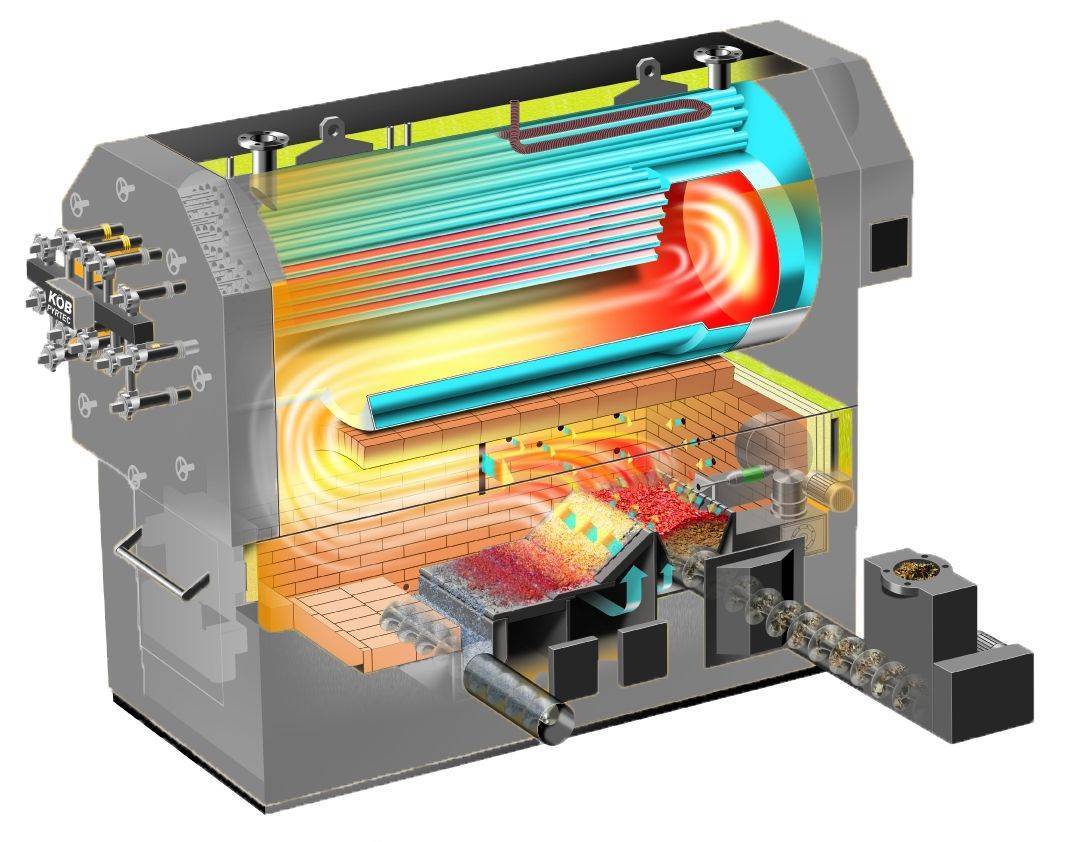

Котлы для парового отопления дома

Выбирая котел для парового отопления, следует определиться с типом топлива – твердым, газообразным, жидким. Также есть оборудование электрического, комбинированного вида. Устройства нагрева могут быть одно-, двухконтурными. Однотрубные системы подразумевают непрерывную циркуляцию пара по сети. Двухтрубные могут работать с перерывом циклов.

Показатели давления определяются типом сети – в субатмосферной магистрали устанавливается 6 бар, в вакуумно-паровой сети выставляется давление ниже атмосферного. Для постоянного контроля показателя агрегаты обязательно оснащаются манометрами.

Производители предлагают нагревательные котлы газового типа с высоким КПД и сниженным расходом топлива. Применение оборудования выгодно при больших отапливаемых площадях. Газовые котлы обладают плюсами в виде автоматической системы управления и возможности постоянного контроля над всеми показателями работы сети.

Правила расчета мощности котла

От верно проведенных расчетов зависит функциональность всей сети. Сначала определяется размер отапливаемой площади, затем применяется формула – на 10 м2 площади надо 1 кВт тепловой мощности. К итоговому результату рекомендуется добавить до 15%, при условии плохого утепления дома или суровых зим.

Стандартные показатели работоспособности котлов – на площадь до 200 м2 требуется 25 кВт, от 200 м2 до 300 м2 – до 35 кВт, в помещение до 1200 м2 потребуется агрегат с показателем мощности от 75 кВт

В продаже есть промышленные паровые котлы на газе в 100 кВт и более, применять их следует с осторожностью, поскольку работа устройства не в полную силу или на пределе возможностей приведет к быстрому износу деталей

Что такое отопление паром?

Паровыми называются сети, в которых циркулирует не вода, а пар. Работает система так – от нагревания в котле вода закипает, переходит в парообразное состояние, и в таком виде транспортируется по трубопроводам к радиаторам. В процессе перемещения субстанция остывает, конденсат оседает на внутренних туннелях труб, радиаторов, отдавая все тепло, – благодаря такому свойству паровое отопление в частном доме считается одним из самых теплоэффективных. После оседания конденсат стекает со стенок, затем направляется в котел, где цикл нагрева повторяется.

Достоинства и недостатки отопления паром

К преимуществам способа относят:

Повышенную производительность. Благодаря огромной теплоотдаче не придется формировать много батарей, в случае наружного обустройства трубопроводов хозяину достаточно тепла, поступающего от этих элементов.
Минимальная инертность. Прогрев комнаты осуществляется уже через 10 минут после запуска сети.
Экономичность. Пар не отдает тепло прочим элементам, нагревая только трубы и радиаторы, поэтому пользователь получает возможность сэкономить на топливе и обслуживании сети.
Простота монтажа. Для формирования магистрали не потребуется большого опыта, работы по силам домашнему мастеру.

Есть и недостатки:

высокая теплоэффективность повышает риск ожогов при соприкосновении с батареями, трубопроводами;
нет возможности отрегулировать плавную подачу тепла;
ограничение по выбору материала – недопустимо применять пластиковые трубы, подойдут только металлические;
сложности при стыковке отводов к работающей сети – элементы прогреваются до +100 С, поэтому для ремонта или подновления деталей нужно отключать работу магистрали, дожидаться остывания.

Все требования по формированию сети, в том числе подбору материалов, соблюдаются в точности. Нарушения увеличивают риск прорыва трубы, горячий пар (+100 С) вырвется в помещение, сильно обожжет.

Специалисты рекомендуют оснастить паропроводы автоматической системой контроля для подключения сети в работу при остывании воздуха. Для регуляции каждого контура практичнее ставить автоматику на отдельную ветку – так удобнее запускать прогрев по сетям.

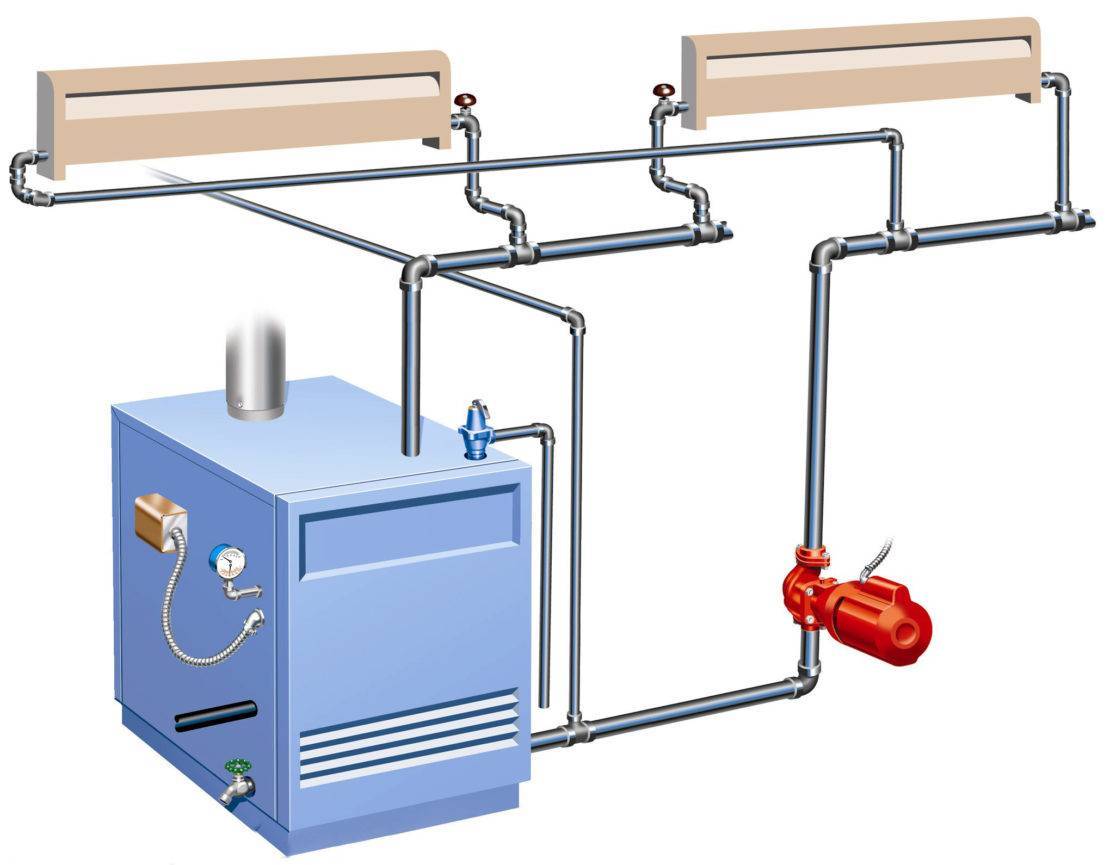

Характеристика и схема обустройства парового отопления

Принцип работы сети заключается на передаче тепловой энергии от нагретой до парообразного состояния воды приборам. Высокая теплоэффективность достигается физическим свойством жидкости – в воду пар преобразуется только при значительной потере тепла, которое уходит на прогрев дома.

Характеристики зависят от типа сети:

Замкнутая система – это схема, в которой осевший конденсат возвращается в котел самотеком под воздействием разницы температуры и давления в приборах сети. При выборе котла для замкнутой магистрали необходимо учитывать параметры нагрева (температуры) и давления.
Разомкнутая система. Схема предусматривает врезку накопительного бака, куда попадает конденсат, а затем перемещается на тепловую станцию. Для транспортировки применяется помпа или насос. Важным моментом является установка бака в самую нижнюю точку схемы, чтобы конденсат стекал без остатка.

Также различаются сети по уровню давления пара. Так, разомкнутая схема может быть 4 видов: субатмосферная, вакуум-паровая, со сниженным или повышенным давлением. Порог нагревания пара +130 С, в системах с вакуумно-паровым, субатмосферным давлением не более +100 С.

К достоинствам парового отопления относят минимальный набор оборудования. Потребуется паропровод, конденсатопровод – это две трубы, по которым осуществляется подача и обратная циркуляция теплоносителя. В разомкнутые сети устанавливается бак для стекания конденсата. По типу системы выбираются трубопроводы для конденсата, они могут быть самотечными и напорными. Первые предназначены для произвольного стекания жидкости, вторые – для перекачки посредством помпы или насоса.

Про отопление дома в целом

Водяное отопление любого частного дома состоит, как минимум, из следующих элементов:

нагревательного котла;
расширительного бака;
радиаторов отопления;
трубопроводов;
регулирующей арматуры.

И здесь проявляется первая особенность – среди оборудования не упомянут циркуляционный насос. Дело в том, что для некоторых вариантов создания отопления дома, своими руками оно будет выполнено или нет, насос не требуется. Но в этом случае появляются другие требования, которые будут затронуты немного позже.

Составные части водяного отопления

Поэтому, определяясь с будущей системой водяного обогрева, начинать работу необходимо с основных моментов – решить, какой будет схема отопления, и выбрать мощность нагревательного котла.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

раскладка элементов согласно схеме;
сварка или пайка труб;
соединение с помощью фитингов;
присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

однотрубная или двухтрубная;
двухтрубная с горизонтальной разводкой;
двухтрубная с вертикальной разводкой;
коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Преимущества и недостатки системы воздушного отопления

Есть основные преимущества такого вида обогрева помещений. А именно:

высокий КПД;
быстрый прогрев пространства;
температурные показатели поддерживаются согласно заданным значениям;
есть возможность совмещения с другими видами обогрева;
отсутствуют громоздкие радиаторы.

Но у них есть также свои недостатки:

монтаж возможен только на этапе строительства;
большое потребление электричества;
система нуждается в постоянном обслуживании (замены фильтров, дополнительных элементов и так далее.

Несмотря на недостатки, способ прогревания помещений с помощью перемешивания воздушных масс удобный и простой в использовании.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Как делают отопление дома в 2 этажа: схема

Для отопления двухэтажного дома подходит однотрубная система отопления – ленинградка. Это усовершенствованный вариант старой схемы, которую активно использовали в середине прошлого века. Если площадь дома превышает 70 м², выбирают двухконтурную схему.

Каждый контур состоит из одной трубы, проходящей по периметру этажа, и оптимального количества батарей. Для эффективного использования тепловой энергии на байпасы устанавливают клапаны, вентили и радиаторные регуляторы. Достоинства ленинградки:

небольшая материалоемкость;
вода циркулирует по контуру при минимальном перепаде давлений;
краны на байпасах позволяют ремонтировать радиаторы, не останавливая систему отопления.

Из видео можно узнать причины популярности ленинградки, оценить плюсы и минусы отопительной системы, а также посмотреть пример использования в двухэтажном здании.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

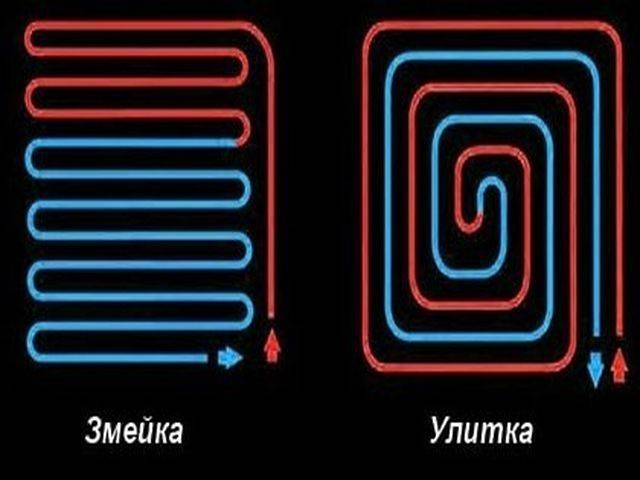

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

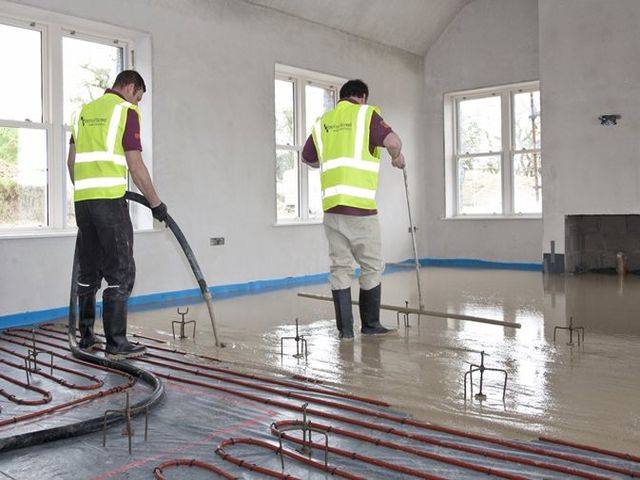

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Система «теплый пол»

Отличным способом утеплить частные владения станет система утепленного пола.

Главное удобство – не требуется много оборудования, разной аппаратуры.

На основание выкладывают гибкие, но высокопрочные шланги, через которые будет проходить горячая вода или пар. Сверху выкладку заливают цементным раствором, выполняя стяжку пола. Благодаря теплопроводности бетона, поверхность прогревается равномерно.

Всегда тёплые полы не дают помещениям выхолаживаться.

При умеренном климате такой меры бывает достаточно для создания комфорта.

Некоторые домовладельцы успешно комбинируют паровой нагрев с системой утепленного основания, что очень актуально для жителей холодных регионов страны.

Главное, чтобы установка была безопасной, а потом уже подходила под требования подбора. Далее – расчеты с учетом коэффициентов поправки, чтобы купить правильное оборудование.

Вычисления и составление схемы – самые главные этапы при прокладке линий обогрева, поэтому лучше их заказать у профессионалов.

Наглядно принцип укладки теплых полов показан в нижеследующем видео:

Какие лучше взять радиаторы отопления для частного дома

Существуют следующие радиаторы отопления для частного дома:

Для лучшей системы обогрева покупаются радиаторы панельного типа из стали. К минусам относится окисление материала на воздухе, поэтому не применяются для открытых систем.
Можно создать отопление с помощью радиаторов из алюминия. Они хорошо отдают тепло и с ними просто монтировать разводку. Такие радиаторы плохо выдерживают скачки давления, поэтому не применяются для отопления в многоквартирных зданиях. А для частной постройки может оказаться лучшим вариантом.
Биметаллические изделия являются сочетанием алюминиевых радиаторов и стальных. По стальному основанию радиатора системы перемещается теплоноситель, а торцевые части из алюминия хорошо отдают тепло.
Радиаторы из чугуна по многим параметрам считаются лучшим вариантом для отопления. Они выдерживают скачки давления и любую воду.

Электрическое отопление частного дома: затратный, но эффективный способ

При применении электроэнергии в качестве источника тепла, существует несколько вариантов обогрева помещений.

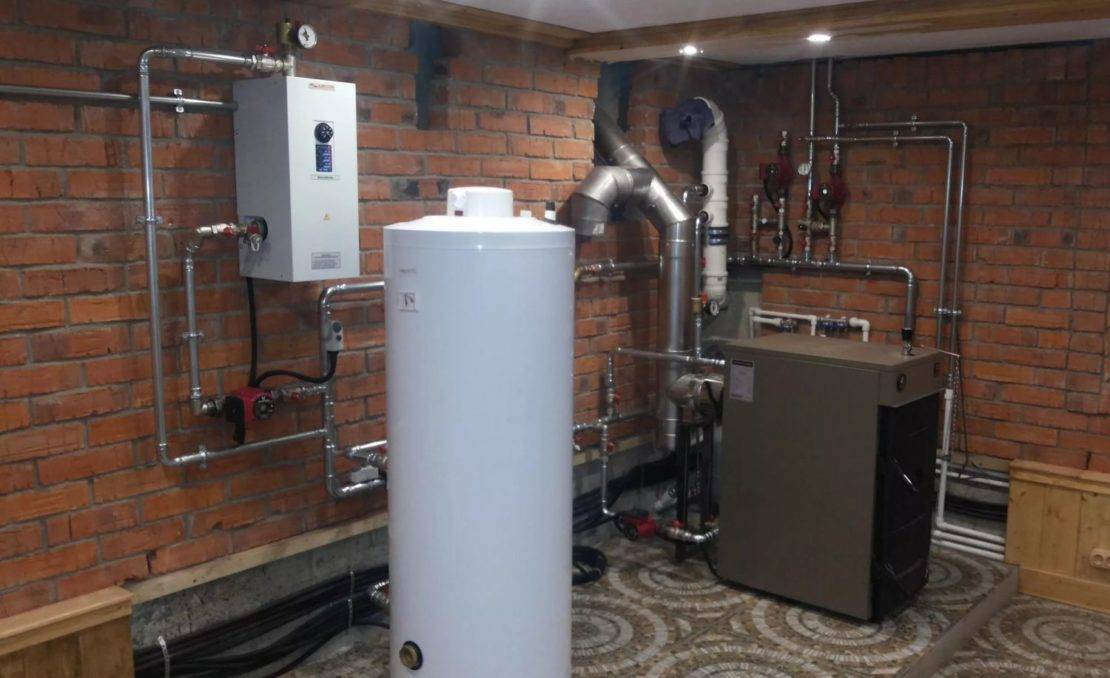

Электрический котел

Использование электричества в отоплении относится к затратным способам. Для его реализации сооружают водяную систему с последующим присоединением ее к электрокотлу. Помимо значительной стоимости электричества, потери тепла существенны. Такое отопление целесообразно, как резервный источник тепла.

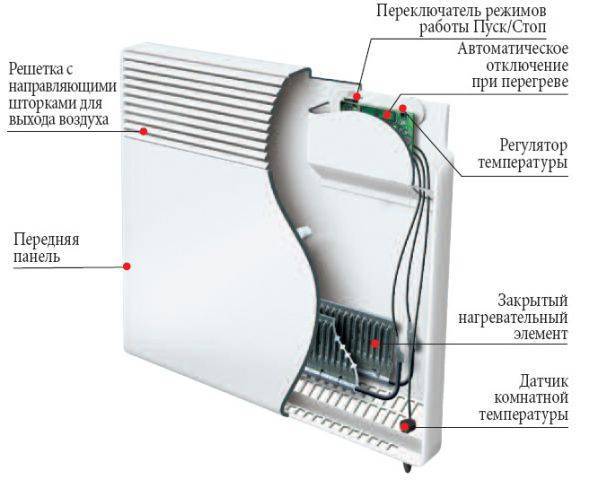

Электроконвекторы

Для определения количества приборов, которые потребуются для обогрева дома, необходимы следующие данные: объем помещений и уровень их теплоизоляции. По определенной методике производится вычисление числа и мощности приборов.

В этом случае стоимость реализации проекта ниже по сравнению устройством газового отопления, но цена энергоносителей существенно отличается не в пользу электричества. Кроме этого, электроконвекторы не способны осуществить равномерный прогрев помещений. Чтобы устранить этот недостаток, можно применить дополнительно обогрев пола.

Разновидности двухтрубной системы отопления

Говоря о разновидностях такой системы отопления, следует отметить, что ее классификация проводится аналогично однотрубной, говоря более конкретно, такое отопление может быть обустроено принудительной циркуляцией воздуха или же естественной, кроме того обладать горизонтальной и вертикальной разводкой.

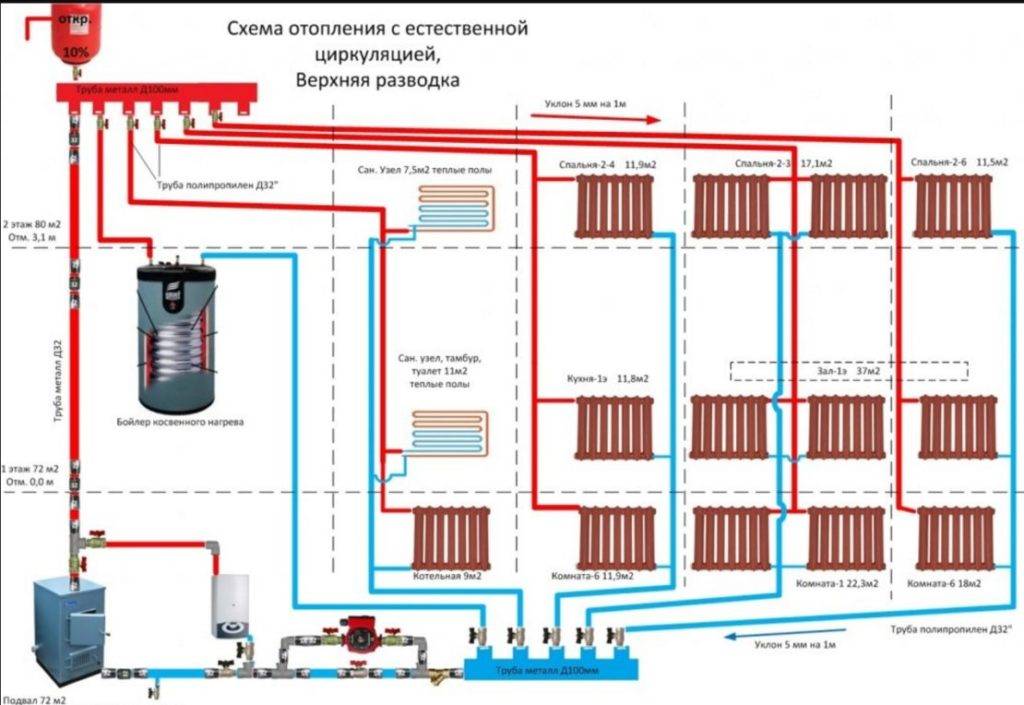

Говоря о системе с естественной циркуляцией, следует отметить что ее функционирование проходит за счет нагрева, а в результате изменения плотности воды.

При применении данной системы можно наблюдать дополнительно ряд недостатков, среди них:

Рассматривая температуру в котле и радиаторах, следует отметить, что она довольно часто меняется, при чем скачкообразно.
Длина обустройства трубопровода не должна превышать общепринятые нормы, т.е. 30 метров.
Кроме того, существует довольно большой риск влияния заморозков в банке и радиаторе.
И последним становится необходимость крупногабаритных труб, что значительно увеличивает стоимость конструкции.

Как сделать отопление на даче для круглогодичного использования

В системе водяного отопления в качестве теплоносителя применяют антифриз

Если вы периодически посещаете свой дачный домик и зимой, то не обойтись без более серьезной системы отопления. И камин, и печка-буржуйка, конечно, тоже могут быть установлены. Но в силу того, что оба этих способа обогрева требуют постоянного наблюдения и регулярной добавки топлива, использовать их в ночное время не очень удобно. А ведь именно ночью самые низкие температуры и самая большая потребность в тепле – не двигаясь человек быстрее замерзает

Поэтому, чтобы обеспечить комфортный отдых зимой нужно позаботиться о качественном отоплении на даче, не важно, будете вы использовать готовое оборудование или сделанное своими руками

Проверенным способом обогрева дачного домика является система водяного отопления. Правда использовать в этом случае в качестве теплоносителя рекомендуется не воду, а антифриз. Это защитит систему от размораживания в то время, когда отопление не используется. Создать схему водяного отопления дачи вполне возможно своими руками. Для этого нужно:

сделать расчет необходимой мощности котла (она зависит от площади дома и материала, из которого он построен);
измерить протяженность трубопроводной системы и подсчитать количество радиаторов (зависит от способа разводки);
закупить все необходимое оборудование и комплектующие;
произвести установку отопления на даче.

Схема водяного отопления дачи может функционировать на различных источниках тепла. То есть котел, который непосредственно нагревает теплоноситель, может работать на разных видах топлива. Поскольку котел – самое дорогостоящее звено этой цепочки, то и выбор его – наиболее ответственное дело.

Простейший котел для отопления дачи, работающий на дровах или угле, может быть самодельным. Для этого встраивают бак с теплоносителем в уже существующую печь. А затем, от котла проводят с небольшим уклоном трубы по всему дому. Нагреваясь, теплоноситель движется вниз по трубам, в радиаторах отдает большую часть тепла и затем стекает обратно в котел. Так выглядит простейшая однотрубная схема отопления дачного дома. Если же вы хотите иметь возможность использовать для хозяйственных нужд горячую воду из системы, то необходимо монтировать более сложную двухконтурную разводку. В любом случае, прежде чем приступать к монтажу отопления на даче, нужно предварительно спроектировать отопительную систему, и постараться учесть все нюансы эксплуатации.

7 Как повысить эффективность системы – аккумулятор или байпас?

Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.

При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м3).

При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.

Выбор радиаторов и труб

Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.

Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею, а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Маевские краны: фото, видео, принцип работы и технические характеристики (прочитать подробнее)

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

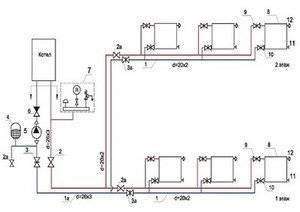

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже.

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

На заметку! Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

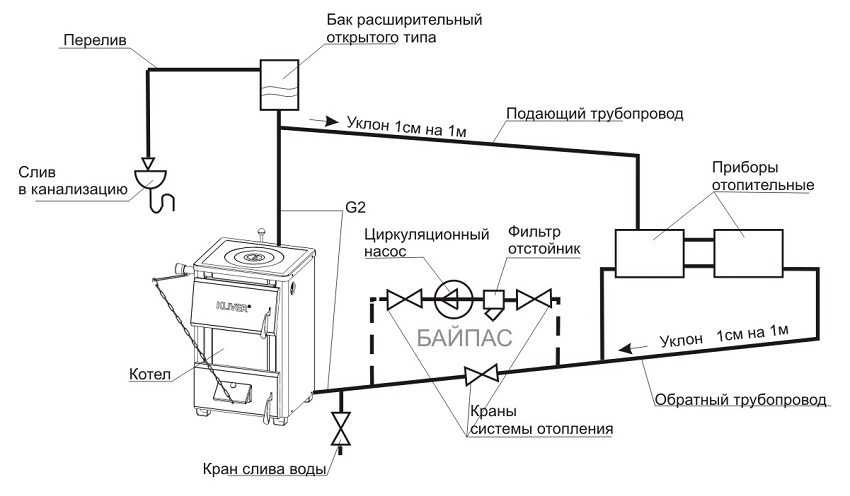

Схема открытой системы отопления с циркуляционным насосом.

Схемы монтажа отопительных систем

Однотрубная

Раньше однотрубную схему отопления называли «ленинградка» или одноконтурной. Она служила для обогрева больших частных многоквартирных домов. К достоинствам относится то, что трубы могут обогнуть весь периметр дома с первой до последней комнаты. Если однотрубная система даёт мало результатов и помещение остаётся холодным, можно применить другие методы подключения батарей, как правило, это любят делать самоучки.

Двухтрубная

В данной схеме к каждому отопительному прибору подходит холодная и горячая вода с разных труб. В этом случае гораздо легче регулировать температуру в помещении. Двухтрубная разводка делится на 3 вида:

Звездообразная. В этом случае одна труба с горячей водой подводится с одного краю, а другая с холодной с другого к одному котлу. Достоинство такой схемы в том, что температура во всех батареях всегда будет одинаковая.
Шлейф. При данной разводке температура батарей зависит от их удалённости от котла. К сожалению, поддерживать одинаковую температуру во всех батареях в этом случае никак нельзя.
Коллекторная. К каждому коллектору подводятся отдельные трубы с холодной и горячей водой. Такая система позволяет устанавливать электромоторы, которые поддерживают заданный уровень температуры в каждой комнате. Главное преимущество — простота монтажа и ремонта. Справиться с монтажом или починкой сможет даже необученный человек, схемы для этого вполне хватает. Недостатки коллекторной системы — обязательна установка шкафов; необходимо много труб.

Делаем правильное отопление своими руками: схемы, видео
