3 Установка и ввод в эксплуатацию
Котельную желательно делать в помещении, которое можно будет оборудовать звукоизоляционным слоем, так как уровень шума во время работы котла довольно высокий. Располагаться постройка или комната с оборудованием должна так, чтобы к ней был подъезд для наполнения хранилища соляркой. Если бак будет размещён далеко от котла, то из-за увеличения протяжённости топливопровода потребуется устройство с высокой мощностью всасывания. Также это повлечёт за собой дополнительные расходы на утепление системы. Во время обустройства котельной можно ориентироваться на общие требования:
- 1. Площадь. Для котла необходимо минимум 4 кв. м. К этому добавляется площадь под хранилище топлива.
- 2. Минимальная высота помещения составляет 2,2 м.
- 3. Ширина входного проёма должна начинаться от 0,8 м.
- 4. В котельной необходимо обустроить окна. Их площадь должна составлять 0,03 кв. м. на каждый кубометр помещения.
- 5. Необходимо организовать приточную вентиляцию.
- 6. Котёл подключается к электросети через отдельный автомат по отдельному кабелю. Номинальный ток можно узнать в техническом паспорте.
Немного технических характеристик
Не так сложно догадаться, что стоимость оборудования возрастает с улучшением эксплуатационных и технических характеристик
В частности, нужно брать во внимание мощность. Обычно 1 кВт достаточно для обогрева помещения размером в 10 кв.метров. Поэтому если у вас дом 100 квадратов, то нужно покупать котел на 10 кВт, такое оборудование будет потреблять порядка 1-го килограмма дизеля в час
Поэтому если у вас дом 100 квадратов, то нужно покупать котел на 10 кВт, такое оборудование будет потреблять порядка 1-го килограмма дизеля в час.
Что касается веса, то данный параметр в большинстве случаев не так важен. Почти все модели размещаются на полу. Правда, стоит смотреть на габариты, так как иногда не оказывается места для установки широкого или, наоборот, высокого котла. Если говорить по соотношению мощность/вес, то тут сложно найти какую либо закономерность. Многое зависит от производителя и используемых во время сборки материалов. Так, котлы на 10-20 кВт весят примерно 100-160 кг, 25-30 кВт – 170-200 кг и так далее.
Расход топлива
Главной причиной широкой распространенности котлов, потребляющих дизельное топливо, является незначительный его расход. При расчете мощности прибора следует основываться на потреблении энергии, необходимой для нагрева воды. Приблизительный расход дизельного обогревателя равен 10-ти киловаттам на литр горючего, если КПД составляет 91 процент. Стоимость дизтоплива на сегодняшний день составляет примерно 32 рублей, следовательно, именно столько будут стоить каждые 10 киловатт энергии.
А теперь сравним, сколько мощности требуется для электрических котлов. КПД у этого оборудования в среднем составляет 95 процентов. Стоимость 1-го киловатта электрической энергии равна 5-ти рублям, а значит, 10 киловатт обойдутся где-то в 50 рублей. Вывод очевиден: дизельный котел отопления расход топлива имеет примерно вдвое меньший.
Обратите внимание! Если в качестве горючего будет использоваться солярка, то расчеты должны производиться следующим образом. Мощность горелки необходимо умножить на показатель = 0,1
Это позволит рассчитать объем топлива, расходуемого за час работы. Что характерно, результат этих расчетов измеряется килограммами.
Приведем небольшой пример. Допустим, площадь отапливаемого помещения составляет 200 метров квадратных. И чтобы отопить такое помещение, понадобится дизельный котел с мощностью в 20 киловатт. Умножаем эту цифру на упомянутый выше показатель 0,1 и получаем 2. Выходит, именно столько килограммов солярки необходимо агрегату на час непрерывной работы при предельной мощности. Если же говорить о расходе за сутки, то он в данном случае будет равен 48-ми килограммам. Все просто.
Длительность сезона отопления равна в среднем ста дням за год. В течение всего этого времени отопительное оборудование будет функционировать на предельной мощности, поэтому ему потребуется количество топлива (у нас это солярка) по максимуму объема. За все сто дней котел использует 4 800 килограмма горючего.
Нормы и требования к котельной в частном доме
Советуем вам ознакомиться с нашим руководством о том какие требования необходимо соблюдать для того что бы оборудовать котельную в частном доме смотрите подробности тут
Как видим, несмотря на то, что стоимость электрических и дизельных приборов разная, количество тепловой энергии в обоих случаях практически одно и то же. Выводы очевидны, говорить особо не о чем. И если вы желаете сэкономить на обогреве, то можете смело приобретать дизельный котел!
Обратите внимание! Как известно, когда дизельное топлива сгорает, в результате образуется большое количество копоти и сажи. И если толщина отложения сажи будет составлять, к примеру, 2 миллиметра, то расход горючего из-за этого увеличится примерно на 8 процентов
По этой причине рекомендуется периодически чистить отопительный прибор.
Что такое дизельный котел
Дизельный котел представляет собой своеобразную напольную конструкцию, основа которой изготовлена из чугуна или стали, что позволяет не просто поставлять тепло по системе труб, но еще и обогревать комнату посредством теплоотдачи нагретых стенок котла.
Любой дизельный котел укомплектован вентиляторной горелкой. которая подает и регулирует воздушный поток, поставляемый в камеру внутреннего сгорания. Они же распределяют жидкое топливо, подающееся в камеру посредством топливного насоса.
Система нагрева дизельного котла основана на смешивании топлива и воздушных потоков, что приводит к воспламенению первого в камере сгорания. Регулярное добавление необходимого количества топлива позволяет поддерживать непрерывный процесс горения.
Основная классификация дизельных котлов производится по типу нагревания воды. Дизельные котлы бывают:
- одноконтурные – служат исключительно для обогрева помещения;
- двухконтурные. оснащенные проточным нагревателем – позволяют обогревать помещение, при этом нагревая проточную воду в подключенной системе;
- двухконтурные с встроенным бойлером – способны помимо основной функции обогрева поставлять горячую воду для всего дома.
В зависимости от того, для какой цели вы приобретаете дизельный котел, и следует выбирать определенную модель.
Двухконтурные изделия, разумеется, будут иметь большую стоимость, зато и обеспечат ваш дом горячей водой, однако при ограниченном бюджете лучше остановиться на обычных жидкотопливных котлах.
Дизельные котлы различаются еще и по способу тяги. Бывают:
- котлы с естественной тягой – вывод газов осуществляется через вертикальный дымоход ;
- котлы с принудительной тягой – такие модели имеют закрытую топку, и вывод газов, образующихся после переработки топлива, производится посредством встроенного дымохода.
При выборе котла для своего дома стоит заранее определиться с тем, какого размера изделие вам подойдет, какая форма лучше впишется в интерьер, и, разумеется, немаловажным фактором станет выбор модели в соответствии с имеющимся бюджетом.
От чего зависит расход топлива у дизельных котлов отопления
Если вы решили установить отопительный котел, надо определиться, какого типа котел вам нужен и какой должна быть его мощность. Немного трудно представить, что городской житель, привыкший к комфорту, выберет твердотопливный котел. Несомненно, это будет газовый. А если газовая ветка настолько далека, что подключиться к ней выльется в огромные суммы? Выберите тогда самый оптимальный в этой ситуации вариант – отопление загородного дома соляркой. Останется только узнать, какой же расход топлива дизельных котлов отопления .
Выбор дизельного котла отопления имеет важное преимущество, его автономность, которая плюс к удобству управления дает также экономию солярки. Это, безусловно, вариант более экономичный, чем, скажем, на электричестве. Установка данного котла не требует специального разрешения
Установка данного котла не требует специального разрешения.
Конечно же, у них есть и определенные минусы. В первую очередь – необходимость в специальной емкости, в которой будет храниться топливо, помещение, имеющее вытяжку, для установки котла.
Горючее топливо, надо будет хранить в специальных бункерах, стальных или пластмассовых топливных емкостях. Их объем зависит от объема отапливаемых помещений, а также необходимого уровня их теплозащиты. В среднем объемы этих емкостей колеблются в пределах от 4 до 10 тонн.
Установить их можно в изолированном помещении внутри здания или за его пределами. По правилам пожарной безопасности емкости, если гидрогеологические условия позволяют, должны быть заглублены в землю. Закопать их следует еще потому, что при наличии поблизости грунтовых вод, полупустые баки весной могут, как говорится, всплыть. и еще, при более низких температурах увеличивается вязкость топлива, из-за чего растет нагрузка на топливный насос, следовательно, для перекачки топлива затрачивается больше электроэнергии.
Примерно вычислить расход дизельного топлива можно, исходя из следующего соотношения: получить тепловую мощность котла в 10 кВт можно при расходе солярки 1 кг/час.
Можно рассчитать расход солярки, требуемой на отопление и следующим образом: умножая мощность горелки на коэффициент 0,1. Цифра, полученная в результате, покажет количество солярки (в килограммах), расходуемое за 1 час.
Рассчитаем примерный расход дизельного топлива для отопления дома, имеющего площадь 150 кв. м. Мощность котла, необходимого для обогрева такого дома – 15 кВт.
Выполним простейшие математические вычисления:
Получилось, что при полной мощности работы горелки котел за 1 час сжигает 1,5 кг солярки, а суточный расход, соответствено, 24 х 1,5 = 36 кг.
Если учесть, что за весь отопительный сезон котел работает около 100 дней – на полную мощность, а еще 100 – в половину мощности, в итоге, получим: (100 х 36) + (100 х 18) = 5200 кг, т.е. чуть больше 5 тонн солярки.
При правильной эксплуатации дизельного котла, он может прослужить порядка 50 лет.
Обслуживание устройства для отопления
Обслуживать котел на солярке нужно регулярно и это можно делать дома своими руками. В основном это заключается в очистке горелки. Комплектующий горелки — топливный фильтр, нужно очищать по мере его загрязнения. Это зависит от качества топлива. Иногда это следует делать раз в неделю.
Очистка дымохода также очень важна для нормальной работы отопительного котла. Ее можно проводить реже, чем чистку горелки, примерно это делается 2 раза за сезон. Чистку дымохода можно выполнить своими руками.
Электроды поджига, которыми может быть укомплектована горелка, также должны очищаться 2 раза в сезон. Делать это следует тампоном пропитанным растворителем. Форсунка, составляющая горелку, очистке не подлежит. При загрязнении нужно ее менять (это можно сделать дома своими руками, так как это не сложный процесс). Если замену делать не вовремя, то горелка плохо функционирует. И как следствие низкий КПД и плохие параметры работы агрегата для отопления. В некоторых отопительных моделях менять форсунку в горелке нужно раз в сезон. Чтобы не регулировать горелку заново нужно устанавливать такую же форсунку, как и раньше.
Иногда после чистки фильтров и замены форсунки горелка не запускается с первого раза. Это происходит, потому что магистрали не заполнились топливом. Следует несколько раз включить и выключить горелку, и она запустится. Но все же если огонь не загорается нужно убедиться что топливо качественное без примесей, воды.
Есть несколько причин, почему горелка не работает:
- Не подается топливо в котел отопления;
- Воздух не поступает. Если при включении котла отопления нет шума от работы воздушного насоса, то это означает, что он не работает;
- Нет искры. Эта неполадка может возникать, если электроды розжига слишком засорились или между ними неправильное расстояние;
- Слишком много кислорода поступает в систему. В инструкции по пользованию горелкой указано, какие параметры изменить, чтобы нормальная подача воздуха восстановилась. Это можно сделать своими руками. Но это поможет лишь в том случае если все комплектующие в порядке.
Котел отопления на солярке изготавливается из стали или чугуна. Более качественными установками отопления считаются модели из чугуна. Так как эксплуатация чугунного агрегата (в частности горелки) намного дольше, и он не боится коррозии, которая возникает от появления конденсата.

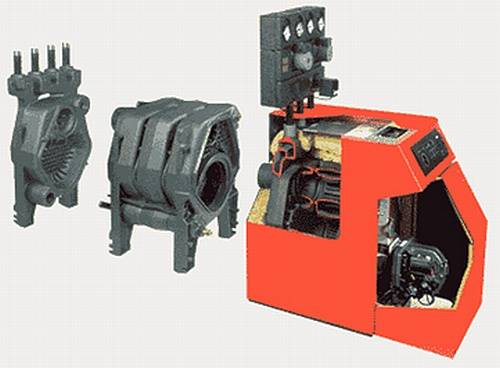

Рис. 4 Модель с чугунным теплообменником
Стальной котел отопления, конечно дешевле и легче, но и из строя он выходит быстрее. При этом коррозийные процессы сокращают срок эксплуатации.
Можно ли потреблять меньше электричества?
Расчёт помогает понять, до какой степени выгодным может быть электрическое отопление.
Следующие советы несложные, но их выполнения достаточно для того, чтобы электроэнергия расходовалась в меньших количествах:
- Проще всего начать с утепления самого дома. Если внутри стоят старые окна, и они не закрываются плотно, то потери могут быть весьма серьёзными. Расходы на отопление заметно снизятся, если поставить современные окна из пластика, добавить возхдушные камеры в количестве пары единиц. Поможет в этом и сам электрический котёл расход электроэнергии снижается сразу же.
- Нужно утеплить фундамент и кровлю. Мощность от этого почти не зависит, но результат точно будет другим. Главное – заранее посмотреть, в каких количествах понадобится материал, какими свойствами он должен обладать. Расход от этого зависит не в последнюю очередь.
- Эксплуатацию лучше оплачивать, используя многотарифный учёт. Благодаря этому легко рассчитать, когда электрический котёл будет выгоднее всего использовать.
- Для ускорения перемещения теплоносителя можно установить нагнетательное оборудование. Характеристики в таком режиме позволят дольше эксплуатировать источник тепла, поскольку стенки котла и горячий теплоноситель находятся в контакте минимальное время.
- Одно из самых доступных решений – монтировать другие виды обогревающих устройств, которые используют топливо для своей работы.
- А ещё используется вентиляция с рекупиратором. Если во время вентиляции помещений уходит некоторое количество тепла, то с помощью этого устройства оно будет возвращаться. Если мощность будет достаточной, то не потребуется практически открывать окна для проветривания.
Электроэнергия будет тратиться в меньшем количестве. А показатели влажности и чистоты воздуха сохранят нормальный уровень. Мощность продолжает радовать ещё долго.
Можно воспользоваться самой простой формулой.
В этой формуле: W -мощность аппарата в кВт, S -площадь помещений в квадратных метрах, Wуд – удельный показатель мощности, для каждого региона он определяется отдельно.
Например, в средней полосе это значение равно 1, либо 1,2. В результате расчёта с такими цифрами мы получим 16 кВт. Если модель двухконтурная, понадобится знание ещё контура ГВС.
Монтаж системы отопления от дизельного котла и необходимые инструменты
Трубы используем полипропиленовые. Для их сварки понадобится паяльник, резаки для раскроя и зачистки от армирующего экрана.
Чтобы закручивать гайки запасемся парой разводных ключей на 32 мм.
Для крепления труб к стенам, используем специальные клипсы. Стены нужно будет сверлить и для навешивания радиаторов, а значит, понадобится дрель или перфоратор.
Без перфоратора не обойтись, если будет нужно выводить дымовую трубу, чтобы прорезать стену или перекрытие.
Установка дизельного котла и системы дымоудаления
Работы начинаем с установки котла и монтажа системы дымоудаления.
Её устройство зависит от типа котла. В самом простом виде это короткий коаксиальный
Один из вариантов расположения отдельного дымохода для котла, закрепить трубу на стене
Для вывода такого дымохода в стене с помощью перфоратора прорезаем отверстие соответствующее диаметру трубы. Щель между стеной и трубой чеканим паклей и заделываем цементным раствором. Термостойкие материалы не нужны поскольку нагрев внешней трубы коаксиального дымохода относительно невелик.
Некоторые модели котлов используют вертикальную дымовую трубу. Обычно в доме уже есть подходящий дымоход, тогда задача сводится к подключению к ней котла. Для этого обычно используют специальный гофрированный рукав или стальные тонкостенные трубы.
Наконец, самый сложный вариант, если нужно установить дымоходную трубу отдельно.
В зависимости от ситуации тут возможны два решения:
а) выводим трубу на кровлю, пробивая перекрытие;
б) крепим на консолях к наружной части стены.
Второй вариант удобнее тем, что не затрагивает внутреннее убранство дома, но если отопление монтируется в процессе нового строительства, предпочтительнее первый.
Основание (фундамент) для дизельного котла
Установка котла осложняется его весом. Даже небольшие котлы весят порядка 80 кг, а начиная от мощности 16-18 кВт их вес переваливает за сотню кг. Под такой вес потребуется и прочное основание.
Лучше вариант постамента котла плита из бетона. Размер ее подбираем так, чтобы она выступала за габариты котла и на семь – десять сантиметров возвышалась над полом.
Котел выставляем без перекосов, проверяя уровнем. Подсоединяем к дымоходу.
Теперь установим емкости под горючее, подключим подачу топлива на котел.
Емкости с соляркой «головная боль» котлов на жидком топливе. Сам котел, как и газовый можно поставить в кухне и даже прихожей, была бы вентиляция. Но вот баки с топливом в жилое пространство дома помещать нельзя.
Основание для котла — плита из бетона, выступающая над уровнем пола
Выходом может быть размещение емкости на улице, под навесом. Однако, в зимнее время придется использовать «зимнюю» солярку, с добавлением керосина. Обычная в мороз густеет.
После того как котел подключен и проверен, осталось смонтировать систему отопления. Начинаем монтаж с установки радиаторов, затем прокладываем и подключаем трубы. Заполняем систему водой или антифризом.
Подробнее об устройстве трубопроводов из полипропиленовых труб вы сможете прочесть в статье об устройстве водопровода. Единственно, чем от него отличается прокладка труб отопления, это то, что последние желательно укладывать с подъемом в 1 см на метр длины в сторону радиаторов. Это поможет избежать воздушных пробок в системе отопления.
Как сделать своими руками котел на дизельном топливе
Сконструировать котел своими руками несложно. Первое, что вам нужно сделать – приобрести все необходимые материалы и сделать чертежи котла. Подготовьте сварочный аппарат, УШМ (болгарку) и бочку из металла объемом 200 литров.
Можно сделать бочку и из листового металла – для этого возьмите обрезки толстостенной трубы с диаметром от 5 сантиметров и длиной от 80 до 100 сантиметров.
Следующая задача состоит в том, чтобы внутри этой емкости сварить три опоры на 3-х уровнях, параллельно земле. Для этого возьмите 3 обрезка арматуры диаметром 14-16 миллиметров и длиной 3 сантиметра. Для чего нужны эти уровни:
- Первый – для монтажа самой печи.
- Высота второго уровня рассчитывается, исходя из предполагаемой высоты поддувальной дверцы в котле.
- Третий уровень располагается от верха трубы в 20 сантиметрах.
Дно котла – это цельнометаллический круг толщиной четыре миллиметра и больше. Дальше необходимо изготовить колосники.
Стандартный колосник – это чугунная решетка, через которую воздух проникает под топливо, также колосники служат для выброса золы из камеры котла.
Для того чтобы сделать колосник своими руками, нужно будет сделать металлический круг максимальной толщины с прорезями.
Опора для обогревающих камней или для емкости с теплоносителем – крышка котла. Чтобы ее изготовить, необходим металлический круг толщиной 5 и больше миллиметров.
По центру этого круга проделывается отверстие для крепления переходного кольца трубы дымохода. Опоры для перегородок размещаются строго друг над другом.
Дальше монтируется отверстие под печные дверки. Проделывается прорезь сбоку трубы, в нижней ее части. Глубина короба под дверки будет зависеть от толщины стены.
Через стену делается топка котла. Внутри короба делается перегородка, которая разделяет зольный и топочный отсеки. Перегородка для колосников расположена внутри котла.
Определение мощности теплых полов
Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:
- для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
- для застекленного балкона – 130-170 Вт/ м²;
- для ванной около 150 Вт/м².
При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %
Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).
