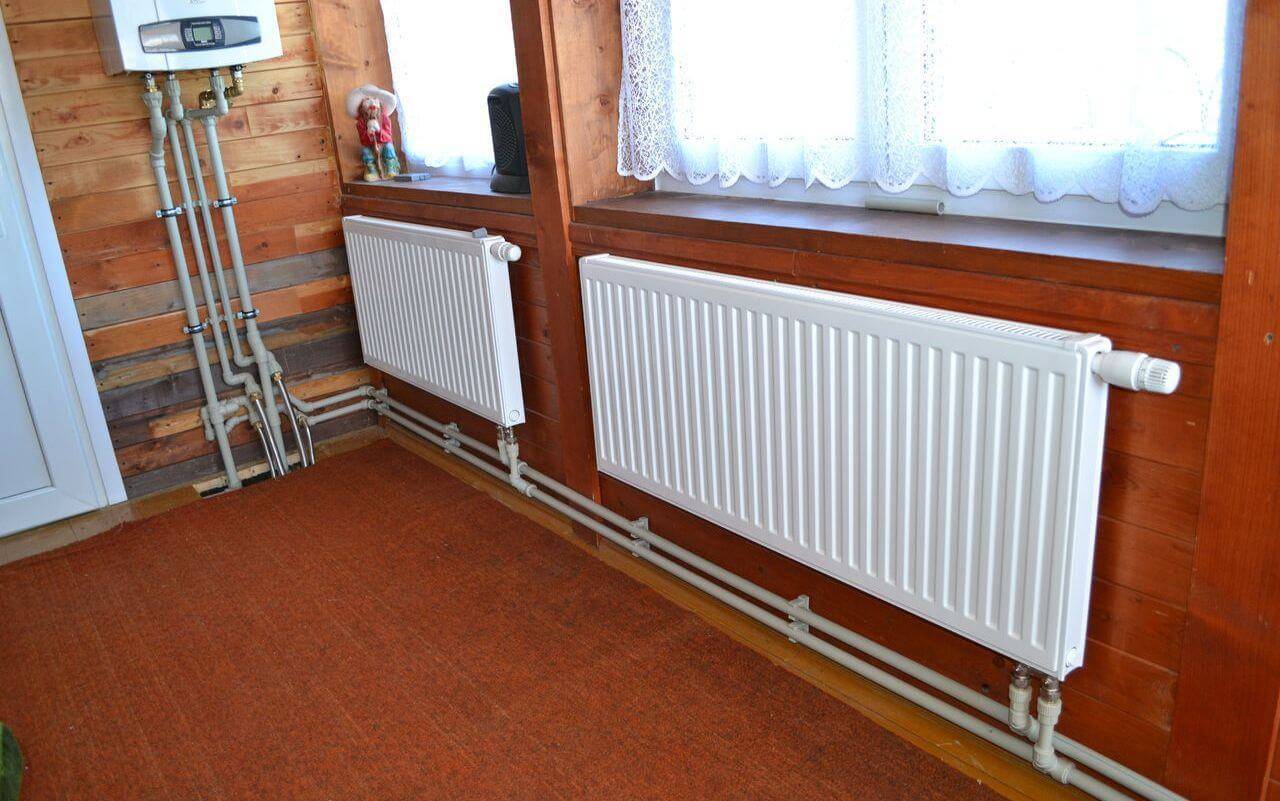

Установка отопления частного дома с помощью пластиковых труб: параметры выбора, характеристики и способы монтажа системы

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

  • При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
  • На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
  • При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
  • Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
  • Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
  • При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

Трубы и радиатор в системе отопления частного дома…

Из формулировки вопроса не совсем понятно – частный дом ваш или принадлежит заказчику…

Если предположить, что дом принадлежит заказчику работ, то во избежание претензий с его стороны всё следует делать в соответствии с проектом (договором).

Если вы оборудуете системой отопления свой дом, то её элементы стоит выбирать, учитывая долговечность и простоту в обслуживании, естественно с учётом «цены вопроса» доступного лично вам. Обычно всё получается, когда работы выполняются по готовому, всех устраивающему проекту.

Теперь по порядку. И так трубы:

«…какие трубы выбрать: из стали или черного металла?» Чёрный металл бывает всего двух видов – сталь и чугун. Чугун от стали отличается лишь процентным содержанием углерода в сплаве и обычно наличием тех или иных легирующих добавок. Трубы для систем тепло-водо-газоснабжения раньше (в прошлом веке) выпускались только из стали различных марок. Обуславливалось это относительно невысокой их стоимостью и возможностью быстрого монтажа систем. Однако на этом преимущества стальных труб заканчивались. Главный недостаток стальных труб их слабая стойкость к коррозионному разрушению и как следствие низкая долговечность. Поэтому если есть желание оставить в наследство надёжно работающую систему отопления, то трубы из чёрного металла использовать не рекомендую.

В настоящее время для применения в системах тепло-водо-газоснабжения выпускаются полимерные и метал-полимерные трубы. Конструктивное их отличие – армирующий слой. В одних применяется стекловолокно, в других металл (обычно алюминий).

Главное их преимущество – невозможность утилизации материала в естественных условиях. Именно это качество обуславливает их исключительно высокую стойкость к коррозионному разрушению. Кроме того у полимерных труб есть масса других преимуществ по сравнению со стальными. При эксплуатации в паспортных условиях срок службы полимерных труб составляет не менее 50-и лет.

В соответствии с современными нормами проектирования трубопроводы всех систем надлежит прокладывать скрытно. В дизайне интерьеров трубопроводы инженерных систем не используются. Трубопроводы инженерных систем закрепляются на элементах несущих конструкций зданий, в специально оборудованных каналах, за декоративной зашивкой. В крайнем случае, трубы прокладывают в специальных пластиковых коробах.

А теперь про: «какой радиатор лучше купить для частного дома, площадь дома примерно 60 м кв?»

Позволю себе предположить, что вам необходим в дом отопительный прибор, а не источник тепловой энергии. Если это так, то его обычно выбирают по двум параметрам – по необходимой мощности и как элемент интерьера помещения, естественно, исходя из финансовых возможностей. Мощность отопительного прибора для «обычного» жилого помещения из каменно-железобетонных конструкций со «стандартной» теплоизоляцией выбирается из расчёта 1 кВт на 10 кв.м площади. Но далеко не факт, что температура в помещении после такого «подбора» будет комфортной. Обычно в каждом помещении устанавливают по одному отопительному прибору. В помещениях больших объёмов и с учётом требований объёмно-планировочных решений могут устанавливаться несколько отопительных приборов. Если принято решение применить в качестве отопительных приборов радиаторы стандартных конструкций, то, скорее всего их необходимо будет закрыть декоративными решётками, что неизбежно снизит эффективность их работы.

На сегодняшний день, по конструктивно-техническим характеристикам, самым эффективным отопительным прибором является фанкойл. С ним по эффективности работы и теплоотдаче не сравнится ни один из радиаторов.

Фанкойлов в настоящее время выпускается достаточно большое количество моделей, значительно различающихся по ряду мощностей и внешнему виду. Все они легко и естественно вписываются в любой интерьер.

Вот в принципе всё о том, какие трубы и радиатор лучше в системе отопления частного дома…

Появятся вопросы — отвечу в личной переписке. Удачи!

Соединение труб

Для соединения трубопроводов (диаметр до 63 мм) используются две основные технологии:

  1. Раструбная спайка – один конец муфты вводят в другой, расширенный специально для этого.
  2. Муфтовая сварка – в специальную деталь (муфту) входят оба конца.

Также может использоваться резьбовое соединение, для его выполнения применяются фитинги, укомплектованные раструбом.

Для соединения трубопроводов (диаметр более 63 мм) применяется технология сварки встык. В таком случае установка муфт не требуется, так как данное соединение имеет высокую надежность. При наличии подходящих фитингов можно воспользоваться сваркой муфтами.

РЕХ – сшитый полиэтилен

Хорошо известный всем продукт, окружающий нас со всех сторон. Одним из его популярных применений являются водопроводные трубы для горячего водоснабжения и для систем отопления. Для их изготовления применяется так называемый сшитый полиэтилен.

Рассмотрим, как происходит процесс полимеризации газа этилен.

При нагревании под давлением между атомами углерода разрывается одна из связей, изначально являющаяся более слабой. Освободившиеся соединяется с такой же из соседней молекулы. Таким образом, получаются длинные цепочки молекул, придающие новому материалу другие физические свойства.

Если продолжать подъем температуры и давления, цепочки молекул начинают соединяться между собой, образуя более сложные структуры. Таким способом получается более прочный материал – сшитый полиэтилен.

Производство труб из этого материала также осуществляется способом экструдирования (прессования). Свойства материала позволяют в процессе производства формировать изделие бесконечной длины. Поэтому трубы из сшитого полиэтилена, как правило, производятся бухтами длиной до 600 метров в зависимости от размера.

Для чего это нужно? Очень просто, если нужно смонтировать теплый пол, берется бесстыковая труба нужной длины и укладывается на вскрытый пол. Вопрос, какие трубы лучше для отопления под стяжку, отпадает сам собой в понимании того, что наличие стыков и соединений под слоем бетона – не лучший вариант.

Рассмотрим некоторые технические характеристики труб из этого материала:

  • удельный вес – 941 кг/м3;
  • плавление при температуре от + 200 Со;
  • горение происходит при температуре от 400 градусов, при этом происходит разложение на воду и углекислый газ;
  • растяжения при испытаниях на разрыв составляет от 250 до 800%;
  • высокая гибкость;
  • сохранение прочности при ударе до температуры -50 градусов;
  • время безопасной эксплуатации в отопительных системах до 30 лет.

При таких качественных показателях трубы из сшитого полиэтилена обладают рядом положительных особенностей:

  1. Не вступают в реакцию с кислотами и щелочами, а также устойчивы по отношению к большинству органических растворителей.
  2. Прочны на растяжение и разрыв.
  3. Не образуют трещин под воздействием температуры.
  4. Биологически устойчивы.

Испытания на количество циклов замораживания/размораживания показывают более высокую устойчивость материала, почти на 30%.

Размерный ряд труб из сшитого полиэтилена соответствует требованиям ГОСТа 52134-2003 и соответствует стальным изделиям. Особенность обозначения размеров состоит в том, что они указывают на наружный диаметр изделия.

При этом размер по Ду соответствую предыдущему значению. Например, труба размером 40х4 миллиметра соответствует Ду32. Эта особенность должна быть учтена при закупке.

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека.
Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна.
Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно.
Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый.

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

  • Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
  • Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
  • Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
  • Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

  • прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
  • подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

  • лён (паклю);
  • асбест;
  • ФУМ ленту;
  • натуральную олифу;
  • белила;
  • сурик;
  • графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Материал изготовления

Если делать выборку в зависимости от материала изготовления, то регистры можно классифицировать на следующие

  1. Стальные;
  2. Алюминиевые;
  3. Чугунные.

Какие регистры отопления лучше выбрать? Самыми распространенными стали стальные регистры. Их подключение к системе отопления осуществляется посредством резьбы или сварки. Такие устройства имеют хорошую теплоотдачу и приемлемую стоимость.

Алюминиевые регистры имеют гораздо меньший вес, чем стальные. К тому же, они устойчивы к коррозийному влиянию, изготавливаются без соединительных швов и обладают хорошей теплоотдачей. Основной недостаток таких устройств – очень высокая цена.   «Какие бывают регистры отопления – выбор, расчет, характеристики».

Регистры, изготовленные из чугуна, подключаются к отопительной системе при помощи фланцевого соединения. Они довольно просты в установке и дешево стоят. К минусам чугунных изделий можно отнести малую инертность, которая существенно снижает время прогрева регистров.

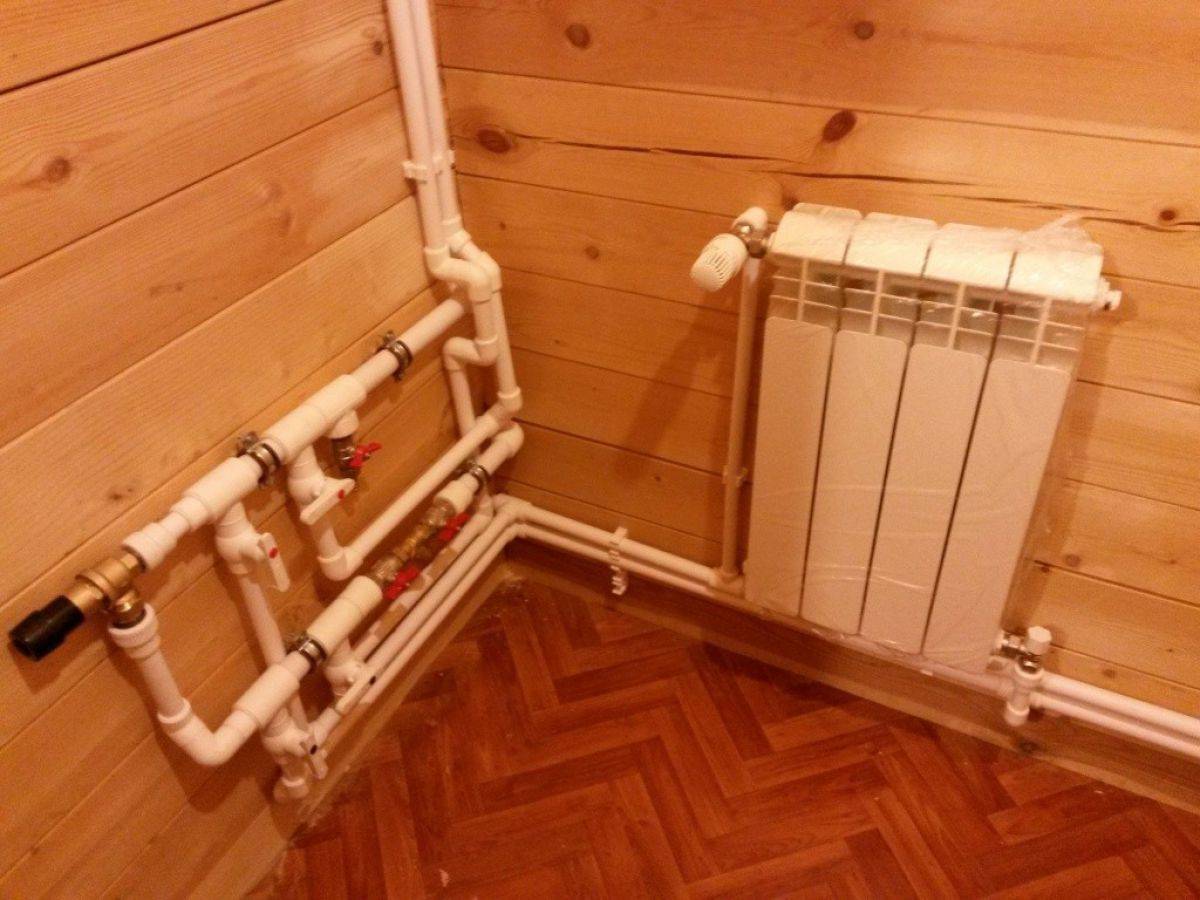

Система отопления из полипропиленовых труб

Для монтажа отопления в своем доме применяют одну из трех отопительных систем из полипропилена. Любая из них имеет плюсы и минусы. Установка систем зависит от габаритов дома и модели котла.

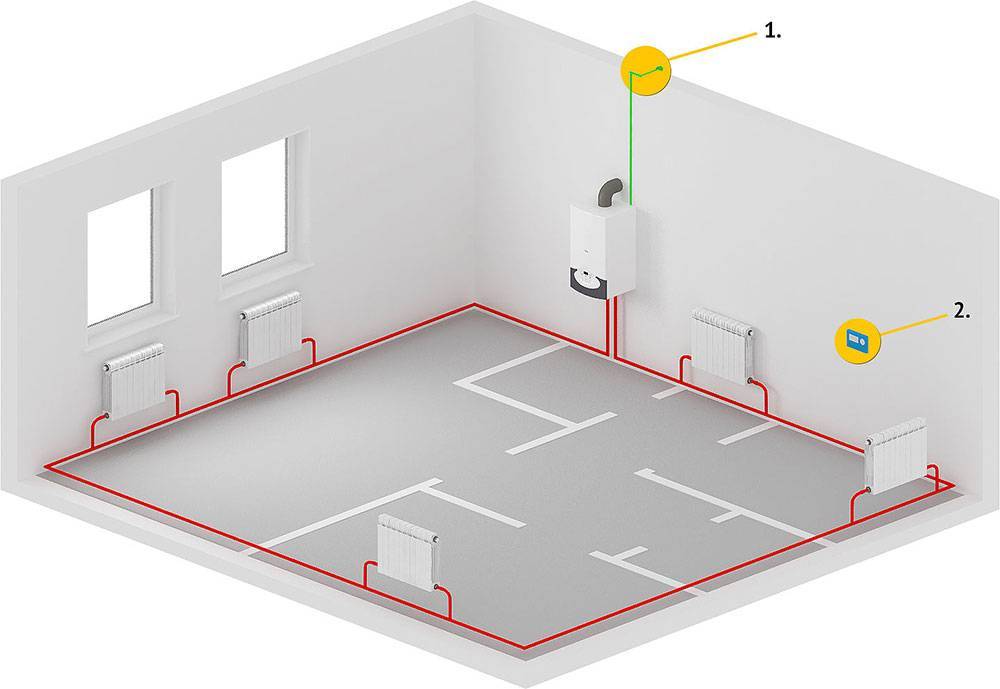

Однотрубная

Однотрубная система – распространенный вид отопления, эффективна для небольших домов. От котла отходит труба, второй конец которой также крепится к котлу. Не разрывая магистраль, к ней крепятся батареи. Системы бывают проточные и вертикальные, могут быть закрытого или открытого типа.

Для монтажа однотрубной системы понадобится меньше труб – 30-40%. Несложная разводка и простой монтаж позволяет смонтировать систему в домашних условиях самостоятельно. Сборку можно сделать как в одноэтажном, так и в многоэтажном доме.

На каждом радиаторе устанавливают кран Маевского, если не спускать воздух, батареи останутся холодными. У системы есть недостаток: пока вода доходит до последнего радиатора, она остывает, теплоотдача снижается, тепло распределяется неравномерно. Поэтому в однотрубной магистрали может быть не более 5-6 батарей.

Двухтрубная

Двухпроводная система имеет 2 магистрали, подающий и обратный трубопроводы работают параллельно. Двухтрубное отопление из полипропилена в частном доме своими руками делают от котла. По первой ветке подается горячая вода во все приборы системы. Охлажденная жидкость по второй линии поступает в котел. Преимущество двухтрубной конструкции перед однотрубной в том, что тепло поступает равномерно во все радиаторы.

На каждый отопительный компонент можно установить регулятор, запорный клапан. Тогда при поломке одного из приборов его можно демонтировать и поменять, не отключая при этом всю систему. В двухтрубном трубопроводе применяют меньшие диаметры труб. Такое отопление дорогое, но оно оправдывает свою цену.

В доме применяют как вертикальную, так и горизонтальную разводку. Первый вариант устанавливают в больших домах, с двумя и более этажами. Использование однотрубной магистрали в многоэтажных постройках непродуктивно.

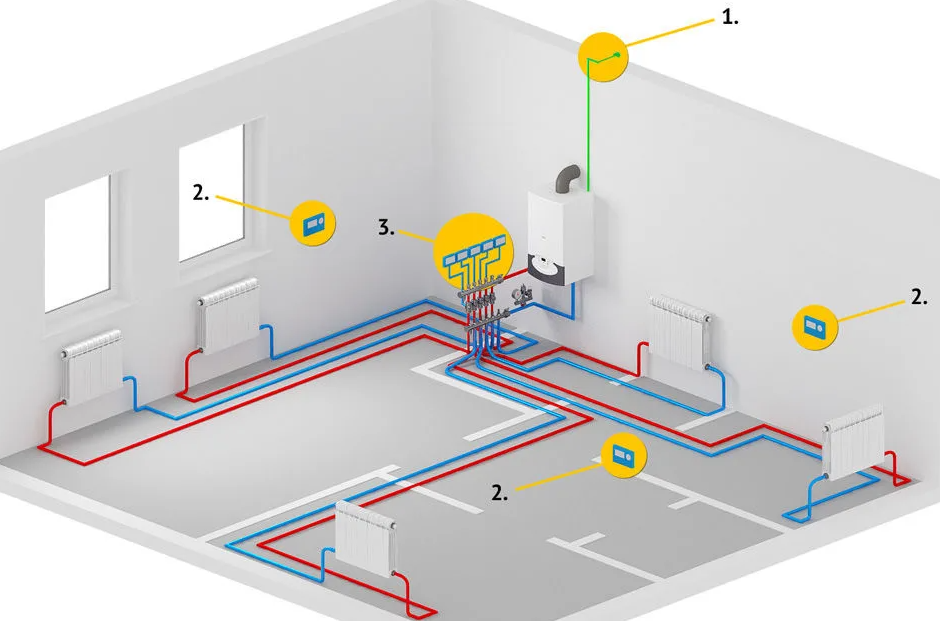

Коллекторная

Главный узел в коллекторном отоплении – гребенковая система. Она распределяет теплоноситель по всем веткам. В ее состав входят насос, расширительный бак и приборы безопасности. Коллектор распределяет подачу жидкости в трубы без потери давления. Коллекторная система упрощает разводку магистрали. Можно сделать сразу отвод на стиральную машину, мойку, в ванную комнату и на сливной бачок.

Коллекторный шкаф должен быть защищен от влаги, его встраивают в отдельных нишах дома. Если здание двухэтажное, проектируют два коллекторных узла – на каждом этаже.

Для распределения тепла по контурам отопление разбивают на участки. Например, это может быть теплый пол, батарея у окна, второй теплый пол на верхнем этаже. Нужно сделать замкнутую возвратную систему.

Выбор труб для отопления

Выбирая трубы из полипропилена для отопления, необходимо сравнивать параметры работы будущей системы с техническими условиями, для которых предназначены тот или иной вид материала.

Для монтажа отопления стоит применять трубы следующих марок —PN 20 и PN 25. Они могут работать в системах с температурой рабочей жидкости 90 градусов, выдерживают кратковременное повышение до 100 градусов. Данные трубы рассчитаны на применение в условиях, когда давление не превышает 20 и 25 атмосфер соответственно.

Для отопления лучше применять армированные трубы PN 25. Конструкция такой трубы включает в себя слой алюминиевой фольги, которая значительно повышает прочность изделия, не позволяет ему деформироваться под воздействием температуры.

Одно из основных правил того, как выбрать полипропиленовые трубы для отопления, гласит — обращайте внимание на внешний вид изделия:

  • качественные трубы имеют ровную круглую форму,
  • материал, из которого они изготовлены, однородный,
  • на них в обязательном порядке должна быть нанесена маркировка.

Руководствуясь этими правилами, вы сможете выбрать качественный материал.

Проект — основа системы отопления

Если монтаж всей системы можно выполнить самостоятельно, то составить грамотный проект отопления по силам только профессионалу. Существует множество факторов, влияющих на эффективность работы отопления. Учесть их, не имея опыта работы в данной сфере, просто невозможно.

На качество работы системы отопления влияют:

  • Правильность подбора диаметров труб. Вся система выполняется из труб различного диаметра, это позволяет получить хорошую циркуляцию энергоносителя.
  • Соблюдение нормированных углов уклона труб наиболее актуально для самотечных систем, хотя не меньшую роль играет и при принудительной циркуляции, обеспечиваемой насосом.
  • Марка применяемых труб зависит от давления и температуры носителя. Как уже говорилось, установка армированных полипропиленовых труб более предпочтительна.
  • Количество и место установки отопительных приборов оказывает существенное влияния на температуру в помещении.

Выбор системы отопления производится, исходя из конкретных особенностей помещения. Могут применяться варианты с верхней или нижней подачей.

Перед составлением проекта специалист должен обследовать помещение, уточнить все его нюансы, разобраться с возможностью применения того или иного типа отопительной системы. На основании полученных данных и будет составлен проект, содержащий все сведения о применяемых материалах.

В проекте в обязательном порядке должна быть графическая часть, на чертеже указываются:

  • диаметры трубопроводов,
  • углы их уклона,
  • места, способы крепления и подключения отопительных приборов,
  • схема обвязки котла.

На основании такого проекта вы вполне сможете выполнить монтаж труб из полипропилена своими руками.

Варианты разводки по числу стояков

Разводка полипропиленовых труб осуществляется горизонтально либо вертикально. Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- либо однотрубные горизонтальные поэтажные ответвления. Подобные системы характерны для небольших построек коммерческого назначения и частных жилищ с 2–3 этажами. В последние годы их стали использовать и при обустройстве отопления многоэтажек. При этом отдельная ветка трубопровода заводится на каждую квартиру.

Разводка горизонтального типа имеет бывает периметральной и лучевой. При периметральной схеме отопление осуществляется от главного стояка. Причем теплоноситель в пределах отдельной квартиры (либо целого этажа жилого строения) перемещается поэтапно. Это создает определенные неудобства. Приходится отключать от теплоносителя весь периметр из полипропиленовых труб, если планируется ремонт или замена своими руками отдельного аппарата (батареи) отопления.

Периметральная система монтажа хороша тем, что трубы можно проложить в полу по скрытой технологии. Но здесь стоит понимать, что разводка (абсолютно вся) располагается на одном уровне по горизонтали. А значит, слить теплоноситель из отдельного периметра будет весьма проблематично.

Периметральная система монтажа полипропиленового водопровода

При лучевой разводке трубные изделия из полипропилена направляют в отдельные помещения в квартире (к каждой батарее отопления). При этом система также питается от одного центрального стояка. Слияние отдельных лучей магистрали производится около основного стояка в специальной гребенке (она без проблем монтируется своими руками).

Достоинство лучевого монтажа состоит в том, что допускается отключать всего одну отопительную ветку при необходимости проведения ремонта системы. Оставшиеся лучи продолжают функционировать, обогревая остальные комнаты.

Лучевая схема предполагает монтаж полипропиленовых труб в напольное основание с обязательной их заливкой стяжкой из бетона. Понятно, что выполнять своими руками обслуживание подобной конструкции в частном доме сложно. Если какая-либо труба выходит из строя, приходится вскрывать стяжку.

Таких проблем не возникает при устройстве вертикальной разводки (ее нередко называют классической). Она идеальна для 2–3-этажных домов. Стояков отопления в данном случае имеется несколько. Они переносят горячую воду от этажа к этажу. В любой момент можно заменить либо отремонтировать какой-либо один стояк своими руками, не трогая остальные.
