Отопление частного дома Ленинградкой своими руками: схемы и расчет

Способы подключения котла к контуру отопления

Состав оборудования и обвязка котла напрямую зависит от выбранного типа контура отопления, способа циркуляции теплоносителя и степени автоматизации процесса, такой как тонкая настройка климата или же простая регулировка нагрева теплоносителя.

Задача всего комплекса обвязки:

Обеспечить равномерное распределение тепла по контуру отопления.
Обезопасить людей и оборудования от любых внештатных и аварийных ситуаций, минимизация последствий в результате поломки.
Снижение влияния периодичности в работе твердотопливного котла, так как основная мощность выдается только после розжига очередной закладки топлива, тогда как с его прогоранием теплоотдача снижается.

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме

необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения

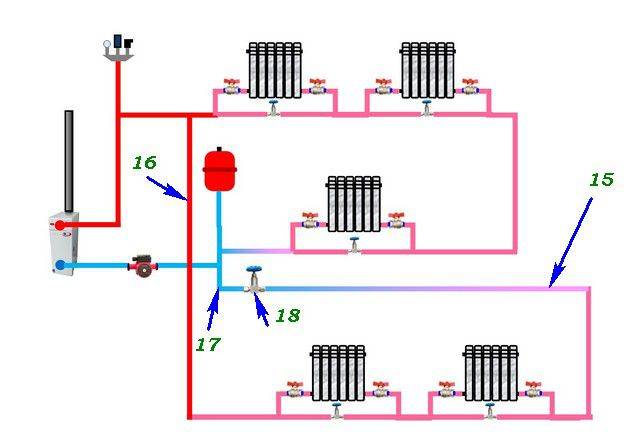

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
Фильтр (12), вода протекает через него до того, как попадет в котел.
Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Способы подключения радиаторов

Различаться системы водяного отопления малоэтажных домов могут и по способу врезки батарей. Подключение радиаторов к магистралям производится методами:

боковым;
диагональным;
нижним.

Чаще всего при этом батареи врезаются в магистраль по второй схеме. В этом случае подводящая труба присоединяется к одному из верхних патрубков, а отводящая — к нижнему с противоположной стороны. Популярен диагональный метод прежде всего, благодаря тому, что при его использовании улучшается производительность радиаторов.

При нижнем подключении батареи имеют самый небольшой КПД, Однако такой способ врезки позволяет провести трубы под полом, что благотворно сказывается на внешнем виде помещения.

Боковое подключение батарей предполагает присоединение и подводящей, и отводящей трубы с одной стороны. При таком монтаже радиаторы в последующем работают с большей, чем при нижнем подключении производительностью, но с меньшей, чем при диагональной.

Монтаж по горизонтальной схеме

Данная схема установки несложная, но у нее есть свои нюансы, которые обязательно надо учитывать при выполнении работ. Так, магистраль должна быть либо в конструкции пола, либо же поверх него

Надо уделить особое внимание теплоизоляции системы, иначе не получится избежать высокой теплоотдачи

При укладывании в пол, покрытие будет монтироваться непосредственно под систему. При использовании однотрубной системы, порядок установки может перерабатываться уже по ходу выполнения работ.

Подающую магистраль необходимо монтировать под углом, чтобы сделать нужный уклон для циркуляции жидкости. При этом батареи отопления ставятся на одном уровне. На радиаторы еще стоит установить краны Маевского, с их помощью можно будет удалять воздушные пузырьки из системы.

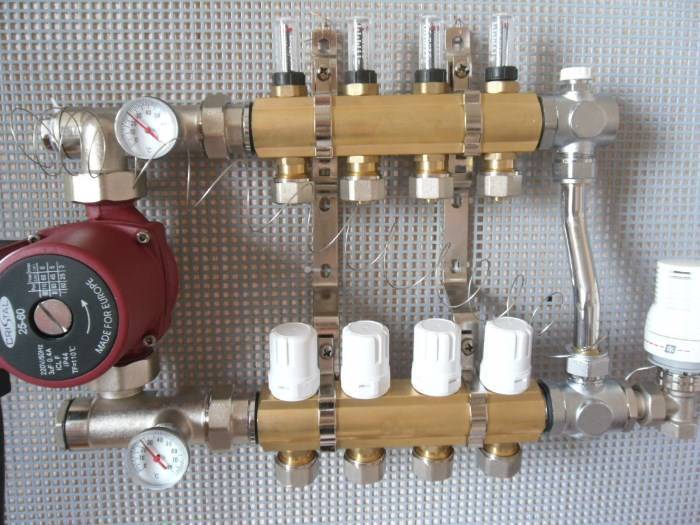

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

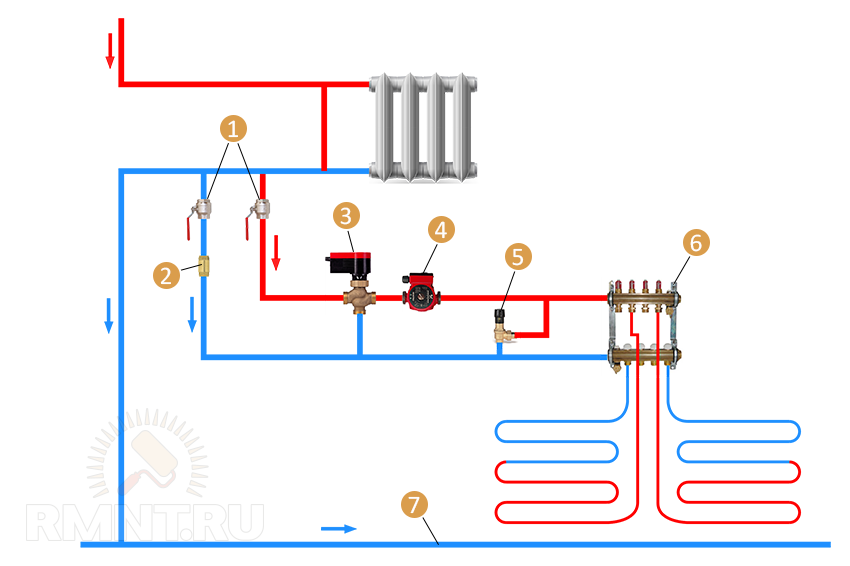

Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Монтаж и подключение оборудования – как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

Как циркулируется теплоноситель

Носителем тепла может выступать:

антифриз;
раствор спирта;
вода.

Циркуляция может быть как «природной», так и вынужденной. Насосов может быть несколько. Также используется только один насос.

Особенности «природной» циркуляции

Благодаря особым свойствам жидкости, самотек расширяется на фоне повышения температуры.

Когда вода стынет, увеличивается плотность. Затем вода устремляется к пункту отбытия. Это приводит к замыканию контура.

Рекомендованный материал – высококачественный полипропилен

Напор может быть обеспечен:

разницей установки (обогревательная установка монтируется ниже. Обычно это происходит в цокольной зоне, либо в подвале)

Чем ниже перепад высот, тем меньше скорость, с которой движется теплоноситель;
разницей температур (принимается во внимание разница в комнате и внутри самой системы). Чем теплее дома, тем медленнее происходит перемещение нагретой воды.

С целью снижения сопротивления труб, рекомендуется располагать горизонтальные участки немного под уклоном. Ориентироваться следует на движение воды.

Скорость циркуляции зависит от следующих показателей:

Показатель	Описание
Особенности схемы	Один из важных критериев – число стыковок. Лучшего эффекта можно добиться на фоне линейного размещения обогревательных агрегатов.
Трубной диаметр (разводка)	Рекомендуется выбирать модели с большим внутренним сечением. Это поможет понизить сопротивление при продвижении жидкости.
Используемый материал	Рекомендованный материал – полипропилен. Он обладает более высокой пропускной способностью. Также материал отличается стойкостью в отношении коррозии и известковых отложений. Самый нежелательный материал – металлопластик.

Если установка была выполнена корректно, она может прослужить несколько десятков лет.

Один из главных минусов – ограничение длины контура, до 30 метров. Жидкость движется по магистрали очень медленно. На этом фоне жидкость в радиаторах нагревается также медленно.

Особенности вынужденной циркуляции

Медленная скорость теплоносителя может быть увеличена при помощи насоса. Благодаря этому даже при незначительном диаметре магистрали обеспечивается достаточно быстрый обогрев.

Тип системы при вынужденном продвижении – закрытый. Доступ воздуха не предусматривается. Расширительный бак является единственной зоной, где осуществляются важные процессы. Лучший выбор – герметичность.

Регулировать давление помогают манометры

Для обеспечения стабильности давления и безопасности работы всей системы, используются:

аппарат для отведения воздуха. Найти его можно в расширительном бачке. Его главное предназначение – извлечение образующегося в процессе закипания воды воздуха;
предохранитель. Если давление очень большое, он способствует тому, что излишек воды выводится «автоматом»;
манометры. Предназначаются для регулировки и контроля давления во внутренней части контура.

Рядом с котлом, на обратном контуре, рекомендовано установить насос. Это способствует снижению неблагоприятного воздействия нагревшейся жидкости на изготовленные из резины прокладки установки. Тем самым увеличивается срок ее работы. Ремонт не требуется очень долго.

Если система оснащается циркуляционным насосом, на ее функционирование оказывает влияние переменный ток. Для обеспечения должной работы, рекомендована установка байпаса. Это поможет обеспечить переход системы в другой режим.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

Манометр, позволяющий визуально контролировать давление в системе.
Предохранительный клапан, который настроен на максимальное давление.
Устройство для отведения воздуха, работающее в автоматическом режиме.

121ЛО

5-, 10- и 9-этажные дома серии 121ЛО строят по настоящее время. Потолки здесь достигают 280 см. Балконы есть даже на первом этаже.

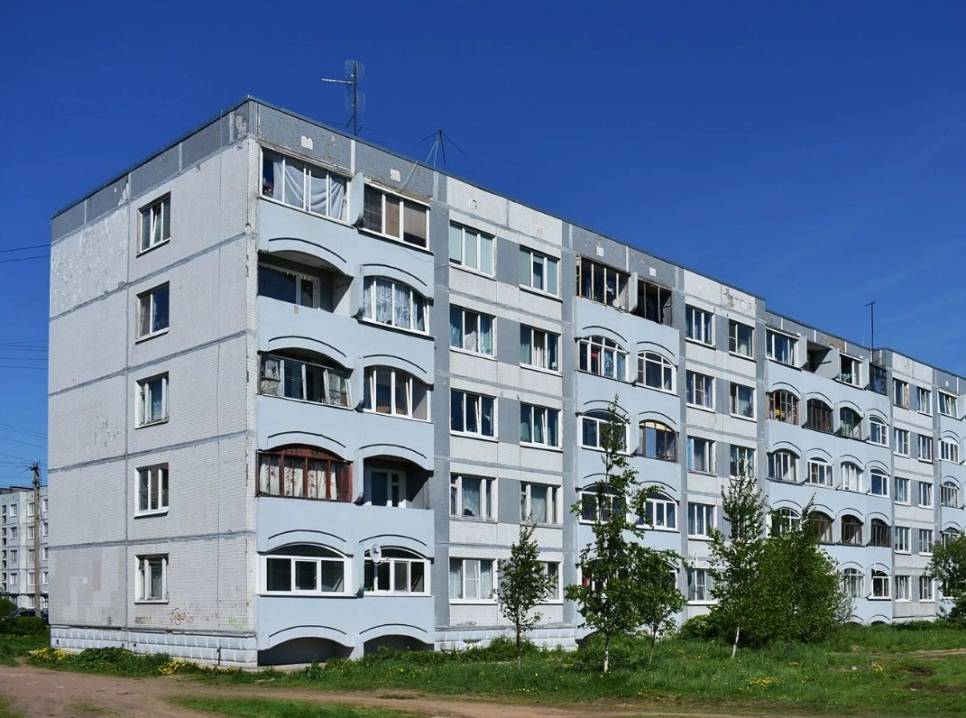

Панельная пятиэтажка 121 серии

Планировки в доме удобные. Мало кто их меняет. Да это практически и невозможно, так как межкомнатные стены здесь несущие.

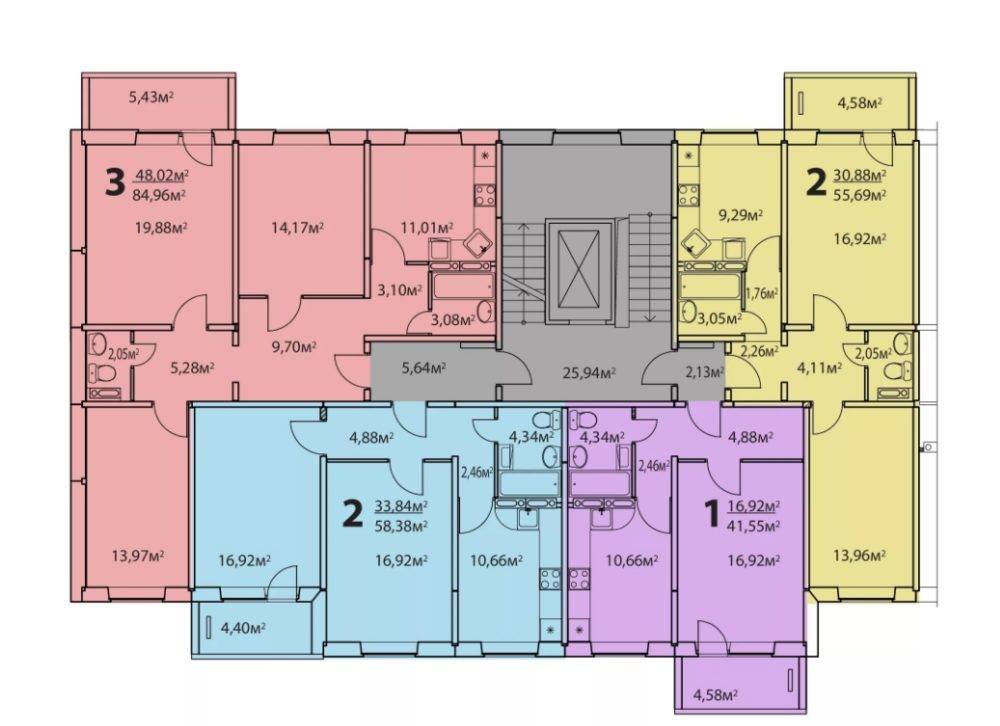

Планировка типовой секции

Максимум, что можно сделать, это задействовать балкон в качестве жилого пространства. Обычно там устраивают зону отдыха или ставят рабочий стол с компьютером.

Несколько вариантов дизайна таких балконов:

У всех серий проблема в плохой шумоизоляции. Но в новых домах вопрос отчасти решён за счёт герметизации внутренних стыков панелей силиконом.

В любом случае при покупке квартиры в доме ленинградской планировки придётся подумать о звукоизоляции стен, потолка и пола.

Adblock detector

1 Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

1.1 Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

Простота и лаконичность;
Возможность осуществить монтаж своими руками;
Разводка труб выбирается по вашему вкусу и желанию;
Экономность;
Высокий КПД при низких затратах;
Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

Радиатор в ленинградке с входными кранами и терморегуляторами

Температура носителя снижается пропорционально длине магистрали;
Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.
