Отопление закрытого типа в частном доме

Группа безопасности для закрытой системы

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция этого элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар в зависимости от размера дома (для двухэтажных построек – это максимум 2 бара).

Если же прибор показывает отклонение от нормы, то необходимо искать причины такого поведения оборудования:

Резкое снижение давления, нужно поискать течь в системе, а также долить теплоноситель.
Если же давление стало высоким, то, обратите внимание на режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки могут быть в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо нужно проверить корректность показателей манометра. Наиболее часто проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно поэтому необходимо контролировать, чтобы клапан срабатывал, но если вода сбрасывается слишком часто, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Делаем своими руками закрытую систему отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции

В чертеже также указывается деталировка и комплектовка отопительной конструкции.

  1. Котел закрытого типа – один из важных элементов в системе отопления.
  2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
  3. Определенное количество радиаторов отопления (согласно смете).
  4. Качественный расширительный бак.
  5. Шаровой вентиль и насос.
  6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя

Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды

Следовательно, нельзя забывать о периодическом пополнении теплоносителя

Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

  1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
  2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
  3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
  4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

  1. Составление схемы отопительной конструкции.
  2. Монтаж котла.
  3. Установка радиаторов.
  4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
  5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
  6. Установка манометров для контроля за давлением в закрытой системе отопления.
  7. Подключение приборов учета и котла к электролинии.
  8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Как запустить в систему теплоноситель?

При заполнении закрытого контура не должно остаться воздушных пробок.

Если отопительный контур подключен к водопроводу с помощью крана, то для того чтобы его заполнить нужно периодически открывать вентиль и выпускать вытесняемый воздух из радиаторов.

Этот процесс происходит до тех пор, пока не уйдет весь лишний воздух, и давление не достигнет требуемой расчётной величины.

Для заполнения контура, неподключенного к водопроводу необходим насос и ёмкость, из которой будет перекачиваться теплоноситель. Перед его подачей нужно открыть все краны на радиаторах. Сливной штуцер подключается к трубе, и с помощью циркуляционного насоса конструкция заполняется.

Важно! При заполнении отопительного контура теплоносителем необходимо вовремя закрывать краны, чтобы не допустить протечек

Правила выбора насоса

Прибор выбирают по двум основным характеристикам: мощность и напор. Эти параметры напрямую зависят от площади отапливаемого строения. В большинстве случаев для ориентира берут следующие значения:

  • Для системы, обогревающей площадь 250 м2, требуется насос мощностью 3,5 м3/ч и напором в 0,4 атмосферы.
  • Для площади до 350 м2 лучше выбрать оборудование, мощность которого составляет 4,5 м3/ч и напор 0,6 атм.
  • Если строение имеет большую площадь, до 800 м2, то рекомендуется использовать насос мощностью 11 м3/ч  с напором более 0,8 атмосфер.

Если более тщательно подходить к выбору насосного оборудования, то во внимание принимаются дополнительные параметры:

  • Длина трубопровода.
  • Тип отопительных приборов и их количество.
  • Диаметр труб и материал, из которого они изготовлены.
  • Тип котла отопления.

Запуск отопления многоквартирного дома

В многоэтажном доме с нижним розливом отопительная система запускается следующим образом:

  • При закрытой подаче и закрытом сбросе на обратке открывается сброс подающего трубопровода;
  • Задвижка обратного трубопровода очень плавно открывается. Резкое открытие задвижки с большой вероятностью приведет к гидроудару, который способен серьезно повредить радиаторы, вплоть до разрыва;
  • Через некоторое время из сброса пойдет вода без воздуха. Когда это произошло, сброс закрывается, а задвижка подающего трубопровода открывается;
  • Остается стравить воздух из всех участков системы, где имеется такая возможность.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

  • объем системы отопления составляет 28 литров;
  • размер расширительного бака для системы, заполненной водой 2,8 литра;
  • размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется. Пустое устройство весит не так много, но заполненное водой имеет солидную массу

Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

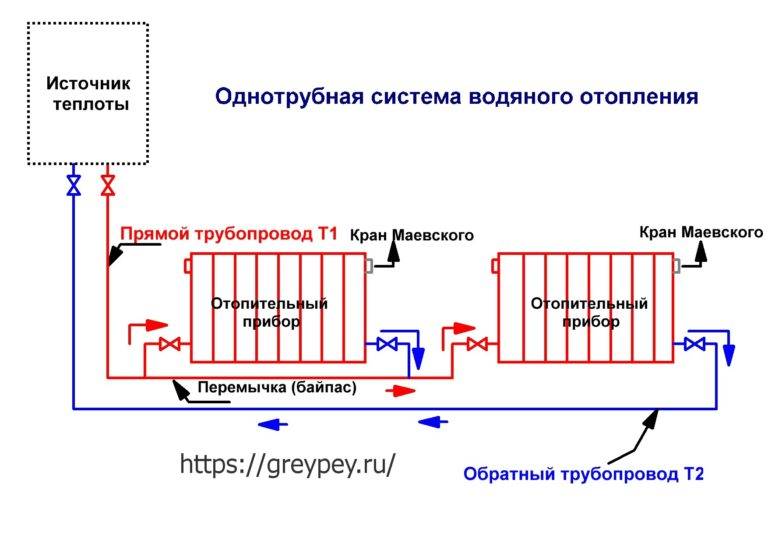

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
