Тонкости организации отопления дома газовыми баллонами: правила хранения топлива, выбор котла и отзывы владельцев

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными — емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 — 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

  • газовый котел, оснащённый форсунками;
  • редуктор, отвечающий за преобразование и поддержание давления;
  • рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
  • запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

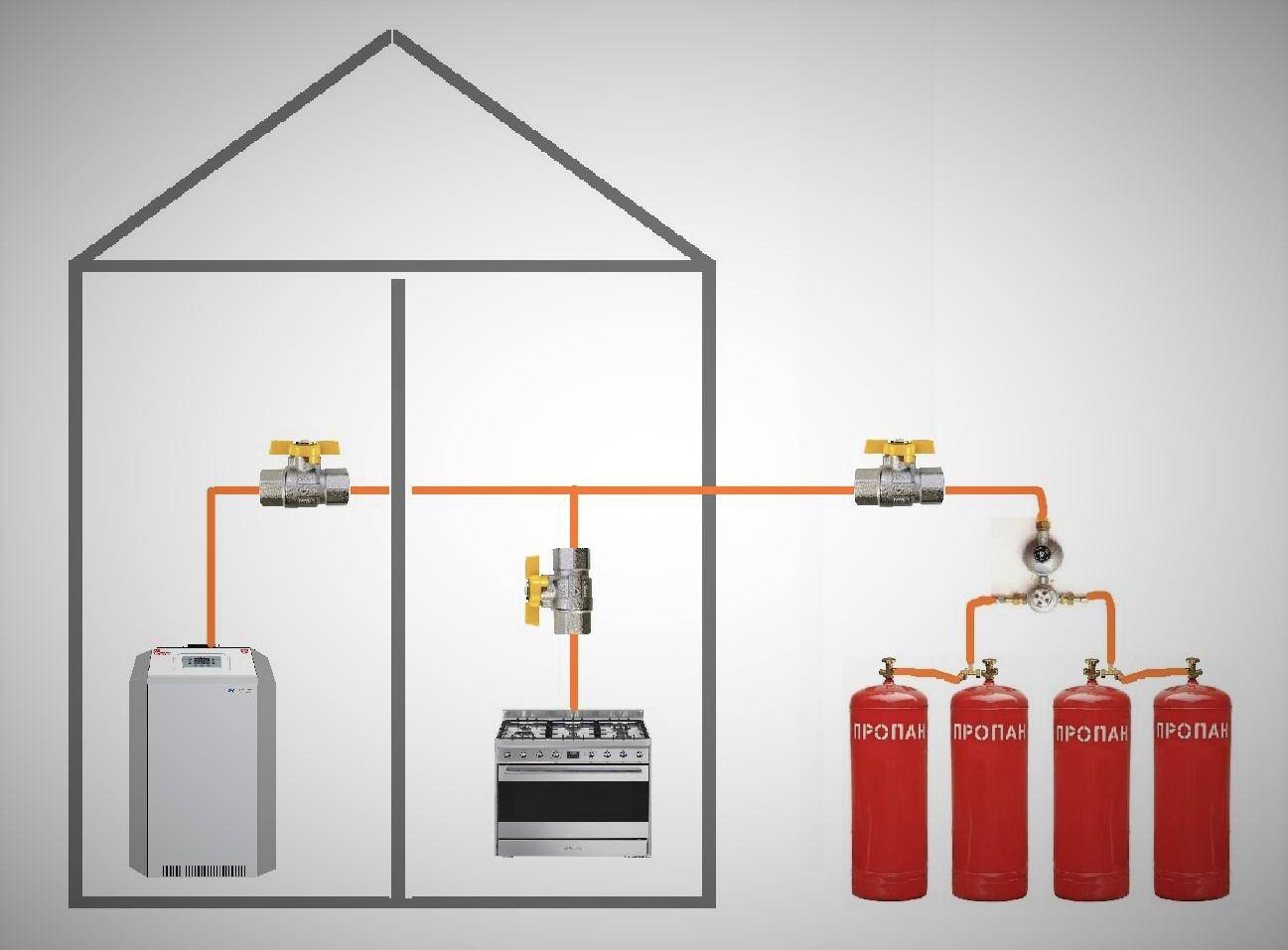

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.


Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 — 4 раза, и составляет не более 10 — 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Оформление

Оформление газовой плиты под баллон номинальное — никакие инстанции посещать не надо, требования выполнить легко. Первое озвучили — расстояние до баллона не менее 0,5 метров. Второе: до магистралей — водопровода, канализации, металлических труб отопления  — должно быть не менее 2 метров. Вот и все.

Есть два варианта официального оформления:

  • Когда вы будете заправлять новый баллон на муниципальной заправочной станции (не для автомобилей, а именно для заправки бытовых газовых баллонов), бумаги вам оформит работник станции. Вам потребуется сообщить адрес (хотя-бы примерно) и объяснить, где стоит плита и где располагается баллон. Вот тут надо быть аккуратным, хотя-бы говорите, что стоит он по правилам. Да, баллон должен быть куплен в одном из магазинов горгаза и нужен будет регистрационный номер авто, на котором будет этот баллон перевозится.

  • В некоторых населенных пунктах ездит машина, которая меняет пустые баллоны на заправленные. Оформить документы могут эти люди. Разница в том, что адрес они знают.

У многих газовая плита для дачи под баллон стоит годами даже без такого «оформления». Но в этом случае заправлять вы баллон будете сами, не пользуясь услугами муниципальных заправок или машин по обмену. Еще, при необходимости ремонта или обслуживания плиты, ее перенастройки надо будет как-то урегулировать вопрос оформления (проблем обычно не бывает) или воспользоваться услугами в частном порядке.

Отопление дачного дома газовыми баллонами

Дачный дом может также отапливаться газовыми баллонами, и расход топлива в течение года будет гораздо меньше. Ведь на даче хозяева не живут, а приезжают, время от времени, в основном во время дачного сезона. Газ прекрасно сохраняется в баллонах до следующего визита, ведь у него нет срока годности. Отопление дома газовыми баллонами требует предусмотреть, какое количество их потребуется на дачный сезон, и где они будут заправляться в случае опустошения. Сами баллоны продаются или заправляются в газовых компаниях или на специальных складах — месте хранения углеродного газа. Система отопления газовыми баллонами по своим размерам достаточно компактна, поэтому даже на небольшой даче можно найти ей место.

Отопление загородного дома газовыми баллонами

Чтобы рассчитать количество требуемых баллонов на период отопительного сезона, нужно знать площадь загородного дома. Если она меньше или равна 50 кв.м., то потребуется примерно 2 баллона емкостью 50 л в месяц. Следует знать основные правила применения газа для отопления дома:

  • к баллонам должен быть свободный проход для замены, а также осмотра;
  • его нельзя хранить лежа, а также наклонять и ронять;
  • от газовой плиты и электрического выключателя до газового баллона расстояние должно составлять не меньше метра;
  • газ не должен быть проведен в подвальных и цокольных помещениях.

Отопление деревянного дома газовыми баллонами

Система отопления в деревянном доме баллонами с газом ничем не отличается от отопления загородного дома или дачи, все те же меры безопасности, которые необходимо выполнять для сохранения жизни и здоровья владельцев. При окончании газа не нужно хранить баллон дома или в сарае, его необходимо сразу отвезти на заправочную станцию.

Баллоны различаются между собой по видам горелок: одни из них навинчиваются, вторые ими протыкаются. Оба вида газовых баллонов создаются (окрашиваются) ярко красного или ярко оранжевого цвета, чтобы их назначение и взрывоопасность были сразу видны. Заправляться баллоны могут тремя видами топлива:

  • Б – бутан технический;
  • СПБТЛ – смесь пропана и летнего бутана технического;
  • СПБТЗ – смесь пропана и зимнего бутана технического.

Каждый из этого вида топлива подбирается индивидуально, для целей применения. Для отопления дома газовыми баллонами обычно используют последнюю смесь.

Газовый котел отопления от баллона

Такой тип отопления позволяет не только обогревать жилье, но и пользоваться горячим водоснабжением. Современные бытовые котлы имеют возможность работы от емкостей со сжиженным газом. Нагреваясь в котле, вода проходит по трубам и радиаторам, отдавая тепло, и снова поступает в котел. Перейти на такое отопление возможно даже тогда, когда дом уже построен и обустроен для жилья. Существует ряд преимуществ данного вида отопления:

  • используемое топливо экологически чистое,
  • автономность,
  • простота эксплуатации,
  • экономичность,
  • стабильность давления в газопроводе.

Одноконтурный газовый котел позволяет обеспечить жилище теплом, а двухконтурный – и горячей водой. Отопление с помощью газовых баллонов применяется, когда возникает необходимость в бесперебойной подаче газа. Для отопления площади 50 м2 требуется два сосуда с газом на месяц, для дома площадью 100 м2 – три. Чтобы их замена не застала врасплох потребителя, можно подключить столько емкостей, сколько нужно для бесперебойной работы, например, на месяц. В этом случае применяют рампу и гибкую подводку. Клапаны безопасности и манометры устанавливают на рампе. Клапаны безопасности в аварийной ситуации выпускают избыточное давление. В соответствии с правилами безопасности, все вентили, в том числе и вентили на сосудах с газом, должны быть открыты. В связи с взрывоопасностью сжиженного газа, установка газовых емкостей для отопления или иных потребностей производится квалифицированным специалистом, имеющим разрешение на данный вид работ. Применение отопительного оборудования ведется с соблюдением всех правил эксплуатации.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

  1. Необходимо изменить скорость подачи газовоздушной смеси.
  2. Потребуется установить комплект жиклеров для сжиженного газа.
  3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

  • Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

  • После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
  • Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

  1. Производительность.
  2. Тип горелочного устройства.
  3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

  • Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
  • Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Как устроено баллонное отопление

Какой котёл использовать

При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).

По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.

Баллоны vs газгольдер

Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.

Баллоны для отопления чаще всего располагают на улице в вентилируемом металлическом ящике

Зачем нужен редуктор

Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.

При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):

  • Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
  • Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.

Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.

Редуктор для бытовых пропановых установок со встроенным сбросным клапаном

Другие комплектующие для подключения баллонов

Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.

Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.

Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.

Подсоединение двух установок по два баллона через переключаемый редуктор

Особенности отопления от газовых баллонов

В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.

В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.

Причины выбора

  • Невысокая стоимость;
  • малый расход топлива даёт большое количество тепла;
  • подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
  • применение такого вида топлива допустимо в любой местности и постройке.

Можно ли подключать газовый котел к баллону

Газовый котел для отопления дома от баллона предлагают многие европейские и отечественные производители. Немецкие Buderus, Viessmann и некоторые другие европейские модели, являются универсальными и могут работать как на магистральном, так и баллоном газе.

Баллоны, как основной источник пропана

Автономный газовый котёл на газовых баллонах устанавливается достаточно просто. Схема подключения такая же, как и в случае с магистральной трубой. Единственное, что необходимо учитывать во время установки, это правила пожарной безопасности, которые несколько отличаются от тех, что предусмотрены при эксплуатации природного газа.

Существенным недостатком использования бытовых баллонов является необходимость их регулярной дозаправки. В среднем, емкости хватает не более чем на два дня, после чего требуется отсоединить ее и отвезти на АГЗС для заправки. Снизить частоту поездок можно при подключении в единую сеть сразу нескольких баллонов. Современные котлы позволяют подключение от двух до шести емкостей одновременно.

Баллоны подключаются не напрямую, а через специальный редуктор, позволяющий поддерживать стабильное давление, достаточное для бесперебойной работы газовых отопительных котлов, работающих на баллонном газе.

Рампа спаривания пропановых баллонов позволяет увеличить одновременное количество подключаемых емкостей до 10 шт.

Подключение баллонов в резерв

Еще одним недостатком системы отопления, работающей на сжиженном газе, является необходимость постоянного контроля над заполненностью баллонов. Бывают ситуации, когда газ заканчивается прямо ночью, система отопления быстро остывает, что доставляет неудобства хозяевам дома.

Чтобы этого не произошло, питание котла от пропанового баллона подключают через специальную рампу, позволяющую установить 1-10 баллонов в резерв. Схема работы узла заключается в следующем:

  • Рампа представляет двухплечевой коллектор, делящий емкости на две группы.
  • Первоначальный забор газа идет с основной группы.
  • После окончания пропана, рампа автоматически переключает работу котла на резервные емкости и выдает механический сигнал.
  • После заправки и подключения ёмкостей к коллектору, автоматически включается основная рабочая группа баллонов.

Рядная газобаллонная установка достаточно удобна в эксплуатации и позволяет максимально автоматизировать процесс работы котла, увеличивая время его автономной работы.

Газовый котел от баллона 50 литров: на сколько его хватит

Часто владельцы загородных домов, как впрочем, и недвижимости в черте города, отказываются от централизованного отопления и магистрального газопровода в пользу альтернативных вариантов, предусматривающих возможность отопления помещений с помощью сжиженного газа. Он удобен в использовании и более доступен по стоимости. Радиатор и батарея нагреваются ничуть не хуже.

Как и в стандартных отопительных приборах, газовый котел, что действует на сжиженном газе, позволяет путем его сгорания частным домам обеспечить обогрев комнат, а также горячее водоснабжение. Нередко данное отопительное оборудование отличается компактными размерами, высокой производительностью и хорошим показателями КПД, которые иногда достигают 95%.

Кроме этого такой прибор имеет следующие преимущества:

  • Невысокую стоимость;
  • Позволяет значительно уменьшить средства, затраченные на отопление и горячую воду;
  • Может функционировать при низком давлении газа;
  • Имеет незначительный расход топлива;
  • Дает возможность отключать отопление, когда в нем нет необходимости.

Если вы используете газовый котел, действующий на пропане, то расход топлива будет примерно следующий: 130 кв. м с учетом качественно установленных окон и входных дверей, будет в районе одного баллона, массой 50 кг на 2 или 3 дня. Если желаемая вами температура воздуха в помещении не мене 21-23, и вдобавок к этому вам нужна еще и горячая вода, то придется заправлять 3 – 4 баллонами на неделю. Если ваш дом меньше, то расход топлива уменьшается пропорционально.

Большой расход энергоносителя газовым котлом

Если у напольного газового котла большой расход газа, посмотрите, как смонтирован дымоход и какой именно тип котла установлен. У напольного газового котла существует один минус по сравнению с настенным котлом: больший расход топлива. Для стран с низкими ценами на газ (Россия, Беларусь, Казахстан) это отличие на расходе газа не сильно сказывается. Но в странах с высокими тарифами на энергоносители и где ведется борьба с выбросами СО2 (к примеру, в Европе), напольные газовые котлы в принципе отсутствуют.

Если вы владелец напольного газового котла и обычный дымоход смонтирован не по технологии, будет наблюдаться большой расход газа. Случаи нетехнологичного монтажа дымохода включают в себя:

  • Дымоход выполнен из кирпича (это запрещено для газового котла).
  • Используются в качестве дымохода трубы из черных металлов.
  • Используются в качестве дымохода неутепленные трубы из нержавеющей стали.

Любой производитель дымоходов для напольного газового котла посоветует установку утепленной сэндвич-трубы из нержавейки. Но данный вариант самый дорогой.

Если у вас смонтирован другой вариант в качестве дымохода, вполне вероятно, он и является главной причиной большого расхода газа котлом. Уменьшить расход поможет только смена дымохода.

Любые котлы, как настенные, так и напольные – тягозависимые, т.е. им нужно создать хорошие условия для тяги. Если тяга хорошая, соответственно больший объем воздуха попадет в камеру сгорания. В этом случае напольные газовые котлы полностью, насколько это возможно, будут пропускать через себя газ и сжигать то количество, которое в него попадает. В противном случае сжигание топлива произойдет не полностью.
