Достоинства дизельных котлов
- Высокий КПД. При сгорании солярки выделяется большое количество тепла. КПД дизельных котлов ненамного ниже, чем газовых — на единицы процентов.
- Большой выбор моделей. Котлы отопления на жидком топливе выпускаются для домов любой площади. Надо лишь правильно подобрать мощность агрегата. Для ее расчета обычно используется формула «1 кВт на 10 м2».
- Меньшая взрыво- и пожароопасность. Солярка значительно менее опасна, чем магистральный или сжиженный газ. Отсюда и некоторое «послабление» со стороны надзорных органов: на установку дизельного водогрейного устройства не нужно получать разрешения, а требования к помещению котельной в данном случае минимальны и легковыполнимы.
- Низкое потребление электроэнергии. В отличие от электрических котлов, дизельные потребляют немного электроэнергии. Она нужна только для работы автоматики управления и безопасности, а также топливных и циркуляционных насосов. Следовательно, котлы на солярке можно использовать там, где существуют проблемы с выделением электрической мощности на дом.
Как сделать правильный выбор котла
Прежде всего, определим критерии, по которым осуществляется выбор домашней котельной установки. Причем расставим приоритеты в том порядке, в каком их обычно видит большая часть рядовых пользователей:
- тепловая мощность котла;
- стоимость теплового оборудования, деталей обвязки и монтажа;
- эффективность использования топлива и эксплуатационные затраты;
- удобство в эксплуатации;
- функциональность.
Что касается тепловой мощности, то самый простой способ ее расчета для здания с высотой потолков 3 м и менее известен всем. Имеется в виду расчет общего количества теплоты на отопление по квадратуре помещений, где на каждый м2 предлагается выделить 100 Вт тепловой энергии. То есть, берут площадь всех этажей здания и умножают ее на 0.1 кВт, вычисляя приблизительно верное количество теплоты. Затем эту цифру еще увеличивают на коэффициент запаса 1.2—1.3 и, взяв полученный результат за основу, подбирают котлы на солярке по мощности.
Если планируется с помощью дизельного котла осуществлять подогрев воды на хозяйственные нужды, то следует учесть дополнительный расход тепловой энергии и прибавить его к той цифре, что была высчитана ранее. Количество теплоты на ГВС определить не так уж сложно: прикиньте ваш суточный расход горячей воды, разделите на 24 часа (получите среднечасовой расход) и подставьте его формулу, известную из школьного курса физики:
Q = cmΔt, где:
- Q – искомое количество теплоты;
- с – удельная теплоемкость воды;
- m – масса воды;
- Δt– разница температур воды, поступающей в дом и той, что вы хотите получать из крана.
Как уже было сказано выше, отопительный котел под солярку обойдется дороже газового или обычного твердотопливного. Если же вести речь только о дизельных агрегатах, то рекомендуется ориентироваться на оборудование средней ценовой категории, слишком уж дешевыми котлами увлекаться не стоит. Ярким примером оптимального соотношения цена – качество являются теплогенераторы PROTHERM, что заслужили на постсоветском пространстве репутацию недорогих и надежных отопителей.
Обвязка дизельного котла столь же проста, как и газового, никаких особых требований к ней не предъявляется. А вот выбор места для емкости с запасом солярки, ее приобретение и монтаж отнимут у вас дополнительное время и средства. Плюс надо обеспечить пожарную безопасность помещения, особенно когда котельная с топливным баком находится внутри дома. В качестве примера ниже представлены схемы подключения топливного тракта к горелке с таблицей диаметров, зависящих от мощности агрегата и высоты расположения бака:
А – обратный клапан; В — фильтр солярки для котла; С – воздухоотводчик; D – клапан антисифонный.
А – обратный клапан; В — фильтр сетчатый для солярки; С – воздухоотводчик; D – запорная арматура.
Топ 5 лучших дизельных котлов
На конец 2018 г наибольшим спросом пользовались следующие модели дизельных отопительных агрегатов для частного дома:
ACV mini
Устройство отличается компактностью и экономичностью. Подсоединение к бойлеру позволяет обеспечить эффективную подачу горячей воды, а простота обслуживания и надежность обеспечили установке широкую популярность. Модель оснащена термостатом, термоманометром и двухрежимным регулятором зима – лето, позволяющим снизить расход топлива. Дверца камеры сжигания съемная, что существенно упрощает техническое обслуживание установки, а качественная теплоизоляция минеральной ватой снижает теплопотери.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 575х375х500 |
Масса | кг | 65 |
Диаметр дымоотвода | мм | 80 |
Площадь обогрева | м2 | 150 |
Тепловая мощность | кВт | 16 |
Рабочий объем | л | 17 |
Цена | Тыс. руб. | 46 |
De Dietrich GT 123
Агрегат отличается высокой производительностью и высокой температурой теплоносителя. Дизельный котел укомплектован трехходовой системой вывода отработанных газов, турбулизатором и асимметричными каналами, расположенными горизонтально, что позволяет повысить эффективность вывода продуктов горения.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 840х575х1065 |
Масса | кг | 135 |
Рабочий объем | л | 19 |
Тепловая мощность | кВт | 21 |
Диаметр дымоотвода | мм | 125 |
Обогреваемая площадь | м2 | 190 |
Цена | Тыс. руб. | 72 |
Buderus Ljgano G125-40 SE
Установка чрезвычайно требовательна к качеству дизельного топлива, используемое горючее должно соответствовать европейским стандартам, в частности DIN 51-630. В качестве дополнительной комплектации может быть предоставлен фирменный бойлер.
Аппарат отличает высокая прочность и надежность в работе, а также простотой и удобством управления и настройки. Предусмотрено подключение к различным системам вывода отработанных газов. Помимо этого, значительно снижен уровень шума в процессе работы.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 915х605х1125 |
Диаметр дымоотвода | мм | 130 |
Номинальная мощность | кВт | 40 |
Способ монтажа | Напольный | |
Теплообменник | Чугунный | |
Тип камеры сжигания | Открытый | |
Цена | Тыс. руб. | 122 |
Kiturami Turbo HIFIN – 17
Установка представляет собой двухконтурный жидкотопливный отопительный котел, обеспечивающий эффективный обогрев помещения 190 м2 и монтаж контура ГВС. Агрегат оснащен раздельными теплообменниками.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габариты | мм | 705х330х605 |
Вес | кг | 40 |
КПД | % | 89,7 |
Диаметр дымоотвода | мм | 80 |
Номинальная мощность | кВт | 19,9 |
Потребление горючего | кг/ч | 2,15 |
Цена | Тыс. руб. | 34 |
Navien LST 21K
Экономичная отопительная установка, предназначенная для обогрева жилого помещения до 210 м2 и обеспечения ГВС. Устройство отличается высокой производительностью и надежностью, однако электронная система управления очень чувствительна к перепадам напряжения, при установке рекомендуется подсоединение к сети через стабилизирующее устройство.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 754х320х520 |
Масса | кг | 51 |
КПД | % | 90 |
Диаметр дымохода | мм | 75 |
Тепловая мощность | кВт | 21 |
Расход горючего | кг/ч | 2,52 |
Цена | Тыс. руб. | 34 |
Помимо официальных данных рейтингов, составленных на основании данных предоставленных отделами сбыта различных торговых представительств, при выборе котла для организации дизельного отопления в доме, не лишним будет ознакомиться с отзывами владельцев подобного оборудования.
Дизельный котел отопления расход топлива
Решая в своем доме установить дизельный котел отопления, расход топлива — вот тот первостепенный вопрос, который естественно вас будет волновать.
Причем, и в процессе эксплуатации, как сэкономить на солярке. И на стадии приобретения, какой по мощности дизельный котел нужен вашему конкретному коттеджу и каков объем топлива ему потребуется на весь отопительный сезон, где и как его хранить. Всё это нужно решить прежде чем организовать отопление дома дизельным котлом.
Выбор в пользу котла на дизеле основан в основном на легкости его эксплуатации, полной автономности и отсутствии необходимости в каких либо разрешительных документах при установке. Главная проблема — это подобрать нужный по объему топливный бак. В удаленной местности придется иметь в наличии большую емкость, которая загодя заполняется и потом в течении всей зимы из нее расходуется дизельное топливо.
Для простоты расчетов, условно считается — на каждые 10 м2 необходимо порядка 1 кВт мощности котла, чтобы внутри жилых помещений поддерживалась комфортная температура. То есть для коттеджа в 250 квадратов потребуется купить котел минимум в 25 кВт. Эта цифра еще умножается на поправочный коэффициент от 0,6 до 2. Рассчитанный исходя из максимально низких уровней зимних температур и зависящий от климатической зоны проживания. Понижающий 0,6 для регионов юга, а повышающий в 2 для крайнего севера.
После того как исходя из площади дома вы выбрали и установили дизельный котел отопления, расход топлива можно будет сократить за счет дополнительного утепления жилья. Но специалисты рекомендуют ориентироваться именно на 10: 1 исходя из площади дома. Подберете котел меньшей мощности, и при хоть и редких, но заморозках можете померзнуть. Небольшой запас мощности не помешает.
Дизельный котел: расход топлива — пример расчета за сезон
Основное сделано, подобран достаточный по мощности дизельный котел отопления, расход топлива — второй важный после мощностных характеристик параметр на который требуется обратить внимание. Именно от него зависит, сколько вам потребуется солярки на зиму. Каждый производитель указывает в документах к своему отопительному котлу расход топлива на 1 кВт мощности и ориентировочные показатели потребления топлива за определенный временной период, из расчета того, что половину этого времени он работает вполсилы
Каждый производитель указывает в документах к своему отопительному котлу расход топлива на 1 кВт мощности и ориентировочные показатели потребления топлива за определенный временной период, из расчета того, что половину этого времени он работает вполсилы.
Ориентировочный расход дизеля можно подсчитать, умножив мощности горелки на 0,1. Это будет расход топлива в кг за час непрерывной работы. То есть для нашего примера — на дом в 250 квадратов ставим котел 25 кВт, и потреблять солярки он будет постоянно работая 2,5 кг в час. Или 2,5 * 24 = 60 кг в сутки.
Понятно, что нагреватель не будет бесперебойно функционировать круглые сутки. В целом, за отопительный сезон принято брать 200 суток. Из которых 100 котлу придется работать на полную мощность, а оставшиеся 100 в полсилы. Итого получается коэффициент — 0,75.
В итоге на зиму потребуется 2,5 * 24 * 200 * 0,75 = 9000 кг, то есть 9 тонн дизельного топлива. Для коттеджа в 250 м2 в теплых южных регионов 9000 * 0,6 — чуть больше 5 тонн, а для северных порядка 18 тонн солярки.
Приведенный расчет является примерным. Однако от этих цифр можно уже отталкиваться в принятии решения как о самой покупке нагревателя для системы отопления, работающего на дизельном топливе, так и о требующейся под него топливной емкости.
Современный дизельный котел отопления, расход топлива в котором благодаря усилиям производителей постоянно снижается, является во многих случаях единственным вариантом обеспечения тепла. При его выборе лучше всего присмотреться к устройствам с хорошей автоматикой — имея несколько настраиваемых режимов работы, можно будет существенно сэкономить на солярке. Устанавливая в разные часы различные температурные уровни. Во время вашего отсутствия температуру в коттедже можно и понизить до 15-17, а к вашему приходу автоматика поднимет ее до комфортных 22-23.
Классификация
Выбор модели зависит от набора необходимых характеристик: мощности, материала теплообменника, типа горения, реализованного в котле, а также потребности в горячем водоснабжении.
Выбор мощности
Наиболее важная характеристика, от правильного выбора которой зависит эффективность отопления и экономичный расход топлива. Мощность дизельного отопительного оборудования измеряется в киловаттах, она указана в технической документации на любой котел. Для расчета существует специальная методика, которая учитывает все нюансы.
Обычному потребителю удобнее ориентироваться на площадь отапливаемого частного дома — этот показатель также указан в основных характеристиках любой модели. Как правило, для умеренного климата можно использовать несложную формулу: суммарная площадь всех помещений дома делится на десять, в результате получается нужная мощность котла. Для более холодного климата это значение нужно увеличить на 20-30%.
Упрощенный способ расчета мощности актуален только для домов простой планировки с высотой потолков до 3 м. Для многоэтажных строений с обогреваемыми лестницами расчет лучше вести исходя из объема помещений.
Расчет расхода топлива
Расход дизельного топлива напрямую зависит от мощности котла, в среднем его рассчитывают по так: мощность котла в киловаттах делят на 10, получают часовой расход солярки в кг в режиме нагрева. В режиме поддержания температуры расход снижается на 30-70% в зависимости от степени теплоизоляции дома. В среднем, расход бытовых котлов отопления в частном доме среднего размера составляет 0,5-0,9 кг.
Материал теплообменника — что от этого зависит?
Теплообменник в дизельных котлах может быть выполнен из стали или чугуна. Оба материала имеют как достоинства, так и недостатки:
- котлы со стальным теплообменником легче и дешевле, быстрее реагируют на изменение температуры, более устойчивы к локальным перегревам, но они сильно подвержены коррозии;
- теплообменник из нержавеющей стали долговечен, не боится воздействия агрессивных соединений, обладает равномерным теплораспределением, при этом цена на них несколько выше;
- цена на котлы с чугунным теплообменником выше, они тяжелее, отличаются повышенной хрупкостью и могут треснуть при резких перепадах температур, но они более устойчивы к коррозии и долговечны при эксплуатации в агрессивной среде;
При сгорании дизельного топлива образуется большое количество сажи, содержащих соединения серы. Соединяясь с конденсатом, они образуют слабые кислоты, что приводит к быстрой коррозии элементов котла и выходу его из строя. Избежать появления конденсата можно с помощью правильно смонтированной системы подачи обратки в котел, о чем будет рассказано в соответствующем разделе.
Одно- или двухконтурный?
Дизельные котлы для частного дома могут не только обеспечивать отопление, но и нагревать воду для бытовых нужд. Такие котлы называются двухконтурными. При выборе двухконтурного котла необходимо увеличить расчетную мощность на 20%, в противном случае ее может оказаться недостаточно для эффективного отопления и нагрева воды.
При покупке нужно оценить целесообразность покупки двухконтурной модели, если расход горячей воды незначителен — лучше установить отдельный водонагреватель и не усложнять систему отопления.
Способ теплообразования — что лучше?
По принципу нагрева теплоносителя дизельные котлы бывают традиционного типа и конденсационные, использующие дополнительно энергию конденсата. Они обладают повышенной эффективностью и меньшим расходом топлива, но цена на них выше.
Нужна ли сменная горелка?
Дизельные горелки по конструкции очень похожи на газовые, поэтому на рынке представлено множество моделей, позволяющих использовать любую из этих горелок в одном котле. Замена их настолько проста, что не требует вызова мастера — ее можно выполнять самостоятельно в удобное время.
Если дизельный котел приобретается как временный источник отопления, и планируется подключение к газовой магистрали в обозримом будущем, лучше выбрать модель, адаптированную к сменным горелкам.
Варианты расчета
Расчет топлива
Есть несколько способов расчета расхода топлива, которыми можно воспользоваться для приблизительного или точного определения:
Самый простой вариант — это среднестатистический расчет, которым пользуются практически все потребители. Для него берутся два значения:
- Необходимая тепловая энергия, затрачиваемая на отопление 10 м² — она равна 1 кВт.
- Мощность сжигания одного килограмма дизтоплива — она составляет 10 кВт. К примеру, на обогрев дома площадью 200 м² необходимо будет израсходовать 2 кг топлива. На 200 квадратов нужно 20 кВт мощности, а так как 1 кг солярки выделяет 10 кВт, значит, всего получается 2 кг.
Расчет можно провести и по мощности используемой горелки. Этот показатель производитель обычно указывает в паспорте изделия. Эту мощность надо просто умножить на коэффициент 0,1. В результате получается количество потребляемого топлива за один час работы котла.
Оба варианта расчета являются приблизительными, так что допускаются отклонения в ту или другую сторону. Но именно эти способы чаще всего используются при проектировании отопительной системы.
Требования к дизельной котельной в доме
Монтаж дизельного котла в доме, это сложный технический процесс, требующий квалифицированной помощи. При подключении, учитывают действующие нормативные требования и правила пожарной безопасности. Наладка и обслуживание, осуществляются с использованием специального компьютерного обеспечения.
Организация отопления в частном доме дизельным котлом, выполняется с соблюдением следующих условий:
- Помещение для котла, выбирают из технических комнат с достаточной площадью, освещением, вентиляцией.
- Размещение дизельных котельных в жилых загородных домах, осуществляется на негорючем основании. Отделка стен и пола, выполняется при помощи негорючих строительных материалов: керамической плитки, штукатурки.
- Автоматизация – поддержание температуры в доме, ведется в автоматическом режиме. Участие человека в работе теплогенератора, сводится к минимуму. Обязательно, устанавливается автоматика безопасности, отключающая работу котла, при наличии аварийной ситуации.
- Вентиляция в котельной, обеспечивается через каналы с естественной и принудительной подачей, и отводом воздуха. Сечение вентиляционного канала, рассчитывают исходя из тройного воздухообмена в течение часа.
- Хранилище дизельного топлива, устанавливают в отдельно стоящей постройке. В котельной, допускается хранение резервной емкости, с максимальной вместимостью не более 3-5 м³.
Правильная установка дизельного котла в жилом частном доме, основана на понимании рабочих процессов. Горелочное устройство создает сильные шумовые помехи, поэтому, в котельной проводят звукоизоляционные мероприятия.
Дополнительно, устанавливаются ИБП и стабилизатор, обеспечивающие работоспособность системы, даже при перепадах или отключении электроэнергии.
Преимущества и недостатки бытовых котлов на дизельном топливе
Отзывы о дизельных отопительных котлах для частных домов и коттеджей, указывают на одну и ту же проблему. Отечественный потребитель, если и читает инструкцию по эксплуатации, подстраивает работу котла под свои нужды, нарушая рекомендации производителя, что является основной причиной нарушений в работе.
Работоспособность котельного оборудования, зависит от правильной эксплуатации, начиная от точно выставленных настроек и заканчивая необходимостью в регулярном обслуживании. Если правильно отапливать дом дизельным котлом, наблюдаются высокие показатели экономичности и теплоотдачи. Любые нарушения, приводят к перерасходу топлива.
Недостатками отопителей считаются:
- Шумность котлов – как правило, шум не слышен, если проход в котельную закрывается дверью. Устанавливать дизельный котел на кухне или любом смежном с жилыми комнатами помещением, не рекомендуется.
- Стоимость обслуживания – потребуется регулярно чистить теплообменник и дымоходную трубу от скопившейся сажи. При переходе не другой тип жидкого топлива, а также перед началом отопительного сезона, нужна регулировка горелки. Оптимальное решение, позволяющее сэкономить, заключение договора на постоянное обслуживание.
Преимуществами котлов, считаются небольшие затраты на установку, быстрый ввод в эксплуатацию, отсутствие необходимости в получении разрешений и выполнении согласований.
Самый экономичный котел – это прибор, установленный и работающий в согласии с рекомендациями изготовителя. После монтажа и подключения, представитель компании, проведет инструктаж об использовании теплогенератора.
Опыт эксплуатации показывает, что соблюдение рекомендаций, лучший способ продлить срок службы котла, обеспечить максимальную теплоотдачу и комфортный обогрев жилых помещений.
Расчет мощности и температуры тёплого водяного пола
Лучшие известные производители и модели: характеристики и цены
Kiturami Turbo 13R
Наиболее распространенный и проверенный временем корейский двухконтурный дизельный котел мощностью 13 кВт (существуют версии и другой мощности). Поскольку котел находится в бюджетной ценовой категории, теплообменник у него стальной, хотя вторичный (для ГВС) – медный. Несмотря на КПД 86% и расход до 1,97 кг/час (2,25 л/час), модель популярна благодаря своей надежности, широкому функционалу автоматики и доступной ценой, одной из самых низких на рынке.
Главным преимуществом является наличие в заводской комплектации комнатного термостата, с помощью которого можно более точно и удобно регулировать температурный режим (что влияет и на экономичность). Также автоматика имеет различные режимы отопления, автодиагностику, защиту от перегрева и режим предотвращения замерзания.
Стоимость: 29 000-33 500 руб.
Navien LST-17KG
Еще один распространенный корейский двухконтурный котел на дизтопливе мощностью 17 кВт. Оснащен стальным теплообменником. Отличается более высоким КПД 90% и более низким расходом – 1,93 кг/час (2,2 л/час). Модель все так же оснащена дистанционным управлением через комнатный термостат. Весомым преимуществом является наличие возможности программирования работы котла, что позволяет существенно снизить расход топлива, например, запрограммировав снижение температуры до 15°C на время отсутствия хозяев дома (работа, отдых, поездки).
Согласно отзывам владельцев и практике монтажа, за более, чем 6 лет работы данных моделей, не наблюдалось практически не единой неисправности.
Стоимость: 33 200-35 000 руб.
De Dietrich EFU 22 (B-Control)
Один из лучших дизельных котлов для отопления частного дома, особенно площадью более 200 м2. Это французская низкотемпературная одноконтурная модель мощностью 22 кВт. Отличается долговечным чугунным теплообменником и высоким КПД – до 97,3%. Котел соответствует наиболее высоким экологическим нормам, на практике работает практически бесшумно (благодаря теплообменнику с трехходовым удалением газов и звукоизоляции). Имеет функциональные органы управления, автоподжиг, возможность подключения внешнего термостата (в комплекте его нет). Единственными недостатками являются большой вес (185 кг) и высокая стоимость.
Обратите внимание, что котел имеет открытую камеру сгорания и атмосферную горелку, поэтому нуждается в естественной вентиляции через классический вертикальный дымоход. Стоимость: 116 000-135 000 руб
Стоимость: 116 000-135 000 руб.
Ferroli ATLAS 32
Универсальная итальянская одноконтурная модель со сменной горелкой (дизель – горелка SUN G, газ – SUN M) мощностью 32 кВт. Отличается высокой надежностью и КПД до 94,3%, а также долговечным чугунным теплообменником. Имеется защита от перегревания и замерзания, возможно подключение внешнего термостата. Работает котел практически бесшумно, но имеет открытую камеру сгорания. Явных недостатков за опыт монтажа и эксплуатации выявлено не было.
Стоимость: 53 500-61 000 руб. + горелка Ferroli SUN G – 25-29 тыс. руб.
Lamborghini AXE 3 32
Еще один итальянский универсальный одноконтурный котел со сменной горелкой (газ-дизель) мощностью 32 кВт. Практически не отличается от предыдущего аналога, оснащен таким же чугунным теплообменником с трехходовым отводом газов, известен надежностью, имеет стильный дизайн. Тем не менее, имеет более низкий КПД 91,6% и более ограниченный функционал (подключение внешнего управления возможно). Под корпусом имеется слой теплоизоляции, также можно отметить простоту эксплуатации и обслуживания.
Стоимость: 51-65 тыс. рублей + горелка Lamborghini Fire 3 – 22 600-27 000 руб.
Примеры конструкций
Буржуйка
Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

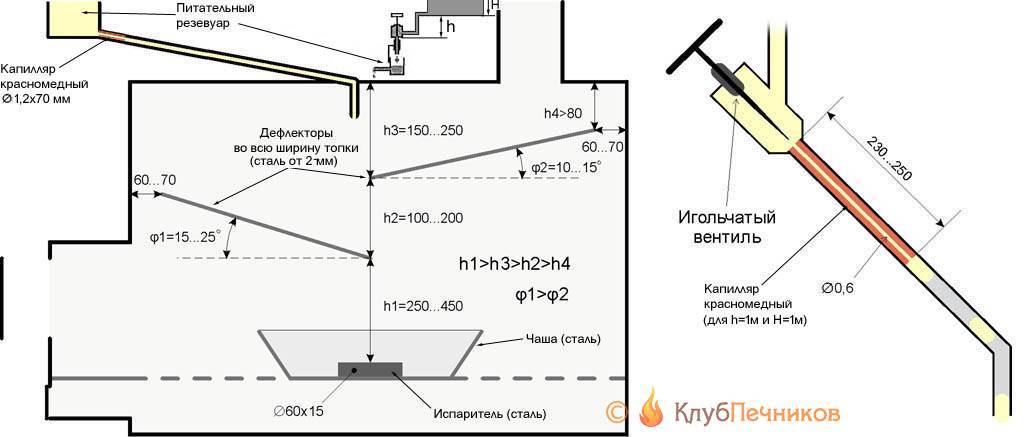

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).
Как переделать буржуйку на жидкое топливо
Питание, запуск и ход
Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.
Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.
Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.
Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

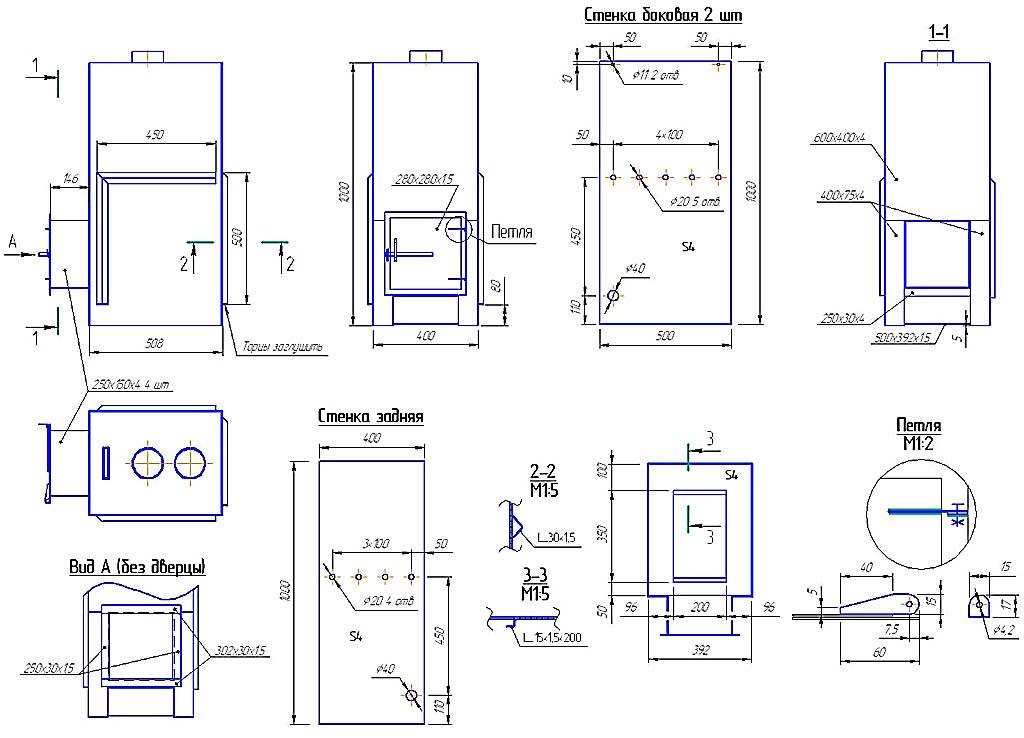

Чертежи печи с каменкой, пригодной для доработки на солярку
Для гаража
Печь на солярке и отработке для гаража
Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:
- Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
- Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
- Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
- Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
- Отдельный дефлектор не нужен, им служит крышка лежака.
Как выбрать оптимальный дизельный котел
Чтобы выбрать оптимальную модель из многочисленного ассортимента предложений от ведущих производителей обогревательного оборудования, нужно сопоставить все параметры.
При выборе котла отопления важным показателем считается вид используемой горелки
поэтому ее характеристикам стоит уделить повышенное внимание:
- Сменная горелка стоит немного больше, нежели встроенная, однако она позволяет использовать для отопления не только дизельное топливо, но и природный газ.
- Горелка, оснащенная системой подогрева. позволяет значительно экономить расход топлива.
Совет: к системе подогрева рекомендовано приобрести шумопоглощающий кожух, что позволит снизить уровень шума при работе котла.
Немаловажным параметром является мощность котла. Она определяется из расхода 1кВт на каждые 10 квадратов площади помещения. Если смыслом установки котла будет не только отопление, но еще и подача горячей воды, то лучше выбрать котел с немного большей мощностью.
- Выбору надежного котла, работающего на опилках, посвящена данная публикация .
- В этом материале мы подробно рассказываем об индукционных котлах отопления.
- Об организации однотрубной системы отопления читайте здесь .
Совет: чтобы котел справлялся со всеми своими функциональными обязанностями, его мощность должна быть немного большей, чем требуется для обогрева выбранного помещения.
Основной вопрос, интересующий каждого покупателя, — это расход топлива выбранной модели. Узнать данный параметр вовсе не сложно, расход топлива в килограммах за один час равен десятой части мощности используемой горелки. В зависимости от такого показателя можно подобрать котел. облуживание которого вы сможете себе позволить.
Материал, из которого изготовлена топка, влияет на долговечность приспособления. Котел из стали будет более экономичным, однако прослужит не более 15 лет. В свою очередь, чугунное изделие потребляет больше топлива, зато имеет срок эксплуатации не менее 50 лет.
Запомните: оптимальным вариантом станет приобретение универсального котла, который может работать не только на солярке, но и на сжиженном газе, керосине, мазуте. Это позволит не прекращать отопительный процесс в случае окончания топлива.
Особенности оборудования на жидком горючем
Котлы, потребляющие дизтопливо, солярку либо же керосин, могут использоваться, как уже отмечалось, для бытовых и промышленных зданий. Топливо должно храниться в специальной емкости – она может располагаться где угодно, лишь бы было удобно:
- под землей;
- в котельном помещении;
- во дворе.
И именно это является одним из основных преимуществ описываемого оборудования.
Обратите внимание! Наиболее целесообразно применять эти котлы в негазифицированных населенных пунктах, ведь расход горючего в данном случае достаточно низкий. Что же касается принципа действия, то он мало чем отличается от аппаратов, потребляющих другие виды топлива. Прибор включает в себя камеру сжигания, где находится горелка; с помощью последней и сжигается топливо
В ходе функционирования теплоноситель прогревается, после чего подается уже в систему отопления. Для вывода продуктов горения применяется традиционный дымоход. Что характерно, при движении они пропускаются через теплообменник, делясь с ним частью тепловой энергии. Это позволяет заметно увеличить КПД
Прибор включает в себя камеру сжигания, где находится горелка; с помощью последней и сжигается топливо. В ходе функционирования теплоноситель прогревается, после чего подается уже в систему отопления. Для вывода продуктов горения применяется традиционный дымоход. Что характерно, при движении они пропускаются через теплообменник, делясь с ним частью тепловой энергии. Это позволяет заметно увеличить КПД.
Приборы, функционирующие на солярке, в большинстве случаев имеют корпус, выполненный из стали – она, как известно, практически невосприимчива к ржавлению. Под корпусом располагаются блоки автоматики (они контролируют функционирование котла) и управления прибора. При изготовлении теплообменников используется либо чугун, либо сталь; благодаря этому агрегаты способны длительное время выдерживать воздействие критических температур.
Дабы снизить теплопотери при работе, а также в целях снижения количества потребляемого котлом дизтоплива, под наружным его корпусом устанавливается термоизоляционная прокладка, которая параллельно с этим предотвращает случайные ожоги при касании к поверхности.
