Обзор современных отопительных приборов для теплоснабжения дома: электрические, газовые и для водяной системы

Монтаж водяного отопления

Прежде чем монтировать электрическое отопление в многоквартирном доме, необходимо разработать схему обвязки подключения. Под обвязкой в этом случае понимается коммутация котла с другими узлами. Составляя схему, производят замеры площади и высоты помещений. После этого окончательно определяются с типом системы (одноконтурным или двухконтурным), рассчитывают мощность оборудования и место его нахождения.

Схема индивидуального электрического отопления состоит из следующих элементов:

• Электрического котла.
• Расширительной емкости.
• Труб и отопительных батарей.
• Циркуляционной помпы.
• Запорной арматуры.
• Термодатчиков.
• Фильтров.

Преимущество электрических котлов над газовыми заключается также в возможности монтажа в любом месте квартиры. Если используется самотечная система, то нагревающий прибор рекомендуется устанавливать в самой низкой точке контура. Агрегат должен находится подальше от водопровода: таким образом исключается короткое замыкание при протечках водопровода.

Питание нагревателя организовывают посредством автономной электролинии. Расчет мощности котла предусматривает учет площади помещения, уровня теплоизоляции жилища, числа батарей, а также климатической зоны, в которой расположен дом. Квартиры площадью до 60 м2 можно оснащать приборами мощностью 6-7 кВт. Местом установки радиаторов отопления традиционно выступают участки под подоконниками, при условии полного перекрывания ими ширины оконного проема. Можно применить две батареи, если одна не в состоянии перекрыть указанное расстояние.

Типы исполнения водяных конвекторов

По типу исполнения водяные конвекторы весьма разнообразны, что позволяет установить их в любом помещении, а также спрятать в элементах отделки, так, конвекторы бывают:

• настенные;
• напольные;
• внутрипольные;
• плинтусные;
• цокольные.

Принцип действия конвекторов разного типа практически не отличается, разница заключается только в расположении решеток для забора и выхода воздуха.

Виды водяных конвекторов

Настенные конвекторы водяного отопления

Внешне практически ничем не отличаются от радиаторов, если смотреть на наружную часть. Если же вскрыть корпус, то увидим совсем небольшой теплообменник, а все остальное будет просто корпус, который выполняет аэродинамическую функцию (по заявлением производителей) и усиливает движение тепловых потоков.

• За счет такого устройства конвектор содержит всего 0,4 литра теплоносителя в одном киловатте мощности.
• У настенных конвекторов самая большая теплоотдача, по сравнению с другими вариантами исполнения.
• Сам конвектор имеет цельную конструкцию и подбирается по габаритам и мощностям для каждого помещения.

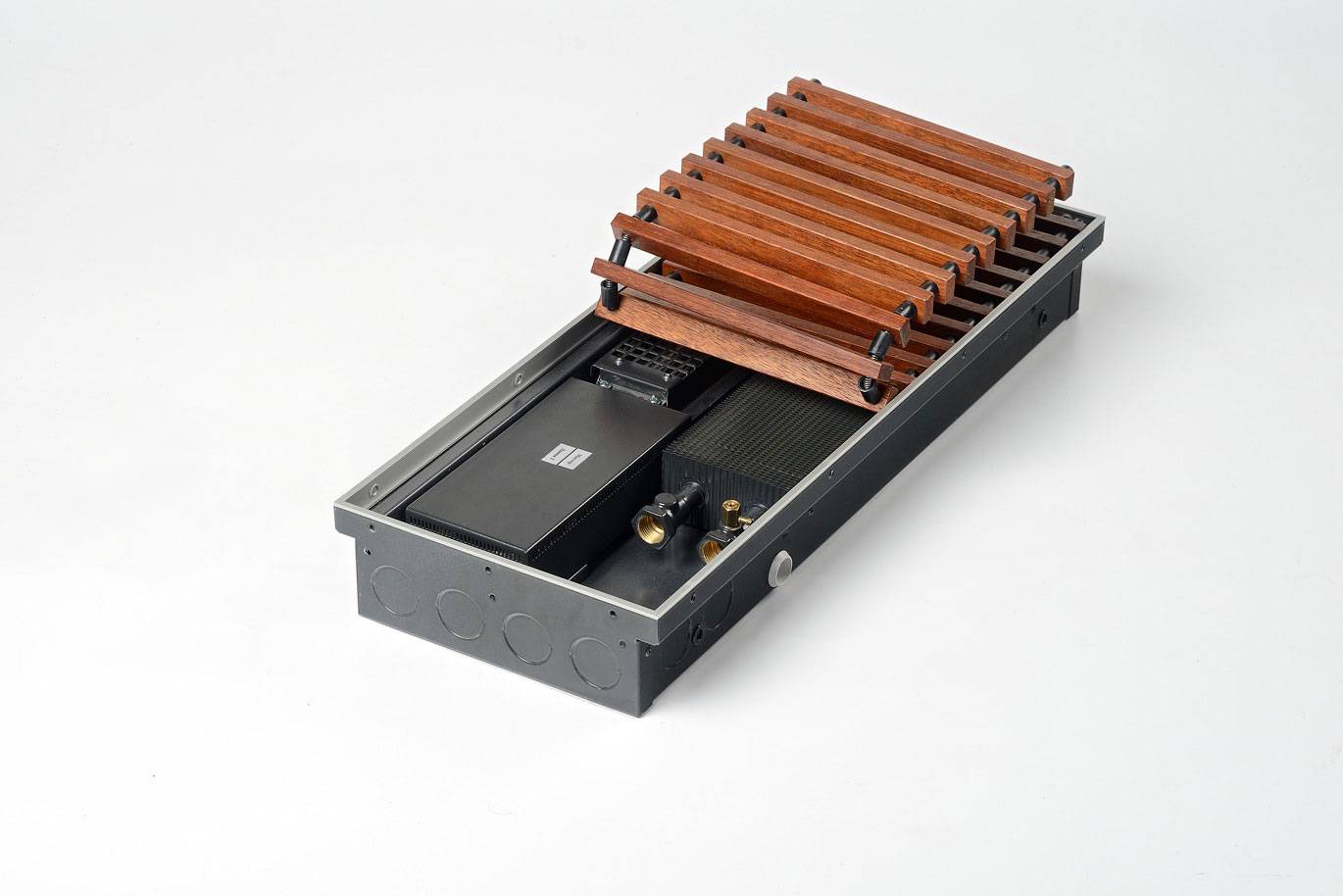

Встраиваемый в пол водяной конвектор

По другому его называют еще внтурипольным конвектором. Лучшее устройство для отсечения холодных зон больших окон. По своему устройству повторяют настенные конвекторы с той лишь разницей, что все исполнено в горизонтальном виде.

Особенности встраиваемых в пол конвекторов

• Бывают с естественной и принудительной конвекцией. Конвекторы с вентиляторами выполняют функцию основного отопления. Обычные же служат для дополнения основного альтернативного отопления.
• Одни из самых дорогих приборов отопления. 1 Квт может достигать стоимость 30000 рублей за штуку
• Имеют слабую мощность. Поэтому часто комплектуются дополнительным вентилятором для усиления конвекции.

Особенностью является решетка, которая защищает теплообменник и выполняет декоративную функцию. Может изготавливаться из чего угодно: алюминия, стали, дерева, камня и других материалов.

Если видите такие приборы в каких-то помещениях с большими окнами, знайте, застройщик скорей всего основательно подошел к обогреву своих владений.

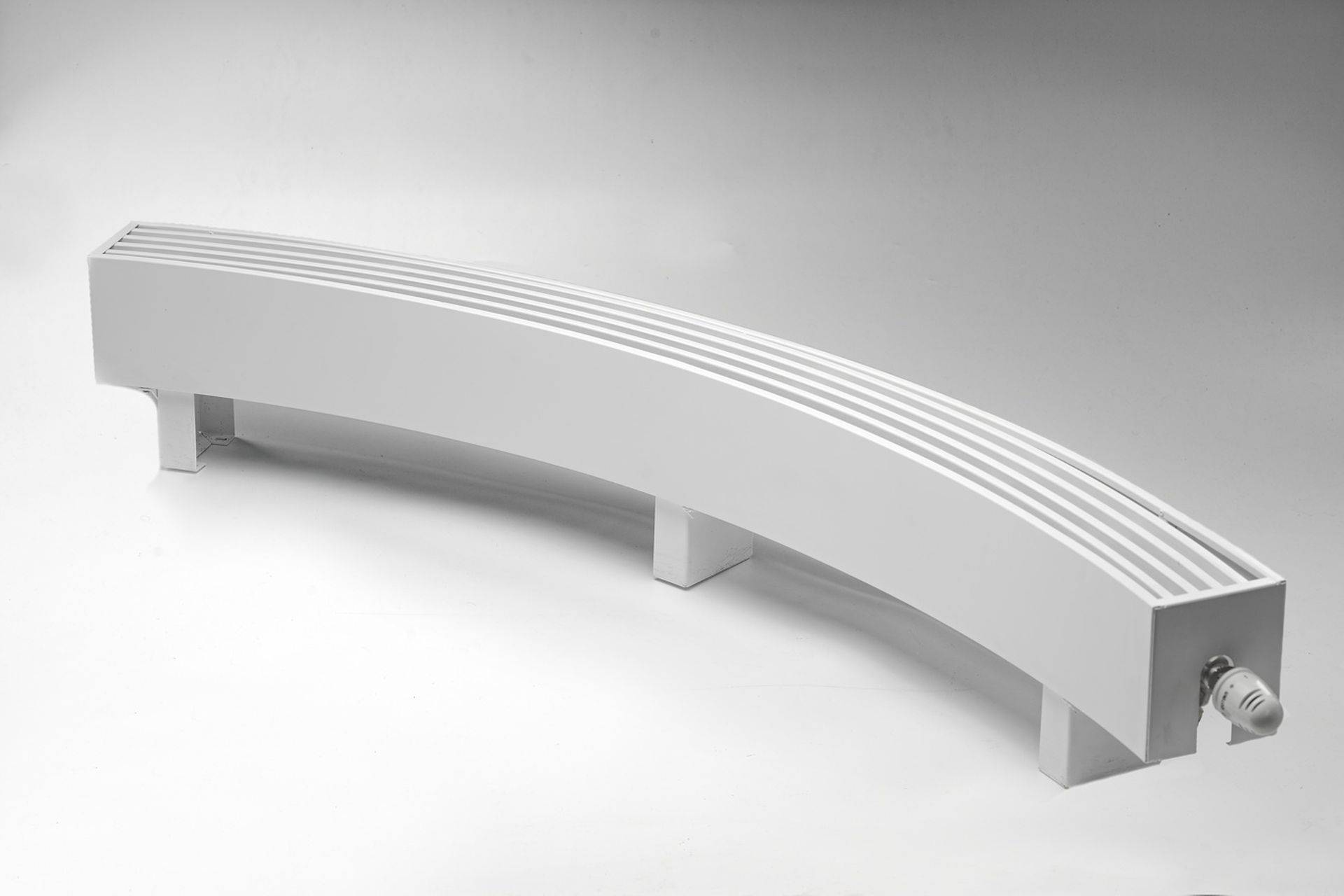

Напольные водяные конвекторы отопления

По сути тоже самое, что и встраиваемые в пол конвекторы. Разница лишь в том, что не монтируются в пол, а находятся на его поверхности. Имеют большую мощность, чем внутрипольные собратья.

Конвекторная скамейка

Название говорит само за себя. По сути это обычная скамья, которая выполняет дополнительную функцию обогрева. Можно встретить такие в торговых центрах, автомобильных салонах, мед. центрах. В частном строительстве используются довольно редко.

Теплый конвекторный плинтус

Тот же настенный конвектор водяного отопления, с той лишь разницей, что устанавливается вместо плинтуса и выполняет функцию обогрева. Достаточно дорогой и метр теплого плинтуса выдает в среднем всего 350 Вт.

Фасадные конвекторы

Интересное решение, которое встраивается прямо в окна. Выполняют главную функцию – отсечение холодных потоков воздуха от окна. Часто можно встретить в зданиях с большим остеклением. Например, торговые центры, бизнес центры.

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

• чугунными;
• стальными;
• алюминиевыми;
• биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Электрическое отопление водяного типа

В основе работы водяного автономного электроотопления лежит тот же принцип, что и в системах с газовыми, дизельными и твердотопливными котлами. Отличие касаются только использования для нагревания теплоносителя электрической энергии. Преимущество над прямым отоплением заключается в наличии тепловой инерции, позволяющей системе после прекращения подачи электричества еще какое-то время обогревать окружающее пространство, поддерживая в доме комфортную температуру.

Может показаться, что устройство электрического отопления квартиры – слишком дорогое удовольствие. Однако за разрешение на установку газового котла также приходится выложить немалые деньги. Электричество читается наиболее безопасным тепловым агентом, т.к. его использование исключает вероятность отравления, взрыва и других несчастных случаев. Чтобы установить электрический котел, не нужны специальные разрешения и создание дорогостоящих проектов.

Разновидности батарей отопления

Чтобы выбрать для отопления частного дома радиаторы с наилучшими эксплуатационными качествами, необходимо разобраться в достоинствах и недостатках батарей отопления, которые предлагает рынок. Рассматривать каждый тип отопительных приборов следует исходя из свойств материала и конструктивных особенностей.

Виды радиаторов отопления

Радиаторы различаются

• по материалу изготовления (стальные, алюминиевые, чугунные, биметаллические);
• по конструкции (секционные и цельные):
• по принципу теплоотдачи (излучающие тепловую энергию, конвекционные и комбинированные).

Стальные

Среди радиаторов отопления для частного дома устойчивым спросом пользуются модели из стали. В их список достоинств входит:

• относительно небольшой вес, что упрощает монтаж;
• быстрый нагрев и остывание – позволяет гибко регулировать температуру в помещении при использовании термостата, экономя топливо;
• довольно продолжительный эксплуатационный срок;
• широкий выбор моделей с разными функциональными возможностями и внешним видом.

Стальной радиатор Kermi в интерьереК недостаткам приборов отопления из стали относят:

• склонность к коррозии – такие батареи рассчитаны на установку в отопительной системе закрытого типа так как свободное проникновение воздуха в теплоноситель ускоряет процесс разрушения металла;
• склонность к зарастанию из-за шероховатой внутренней поверхности – требуется регулярная промывка системы;
• ограничения по характеристикам теплоносителя – следует избегать добавления щелочных реагентов.

Чтоб понять, какой стальной отопительный прибор выбрать, подробно рассмотрим каждую разновидность. Производители предлагают секционные, трубчатые, панельные и конвекторные стальные приборы отопления.

Секционные

Батарея состоит из отдельных звеньев, число которых можно менять. Это серьезное преимущество отопительных приборов этого типа. Если тепловой расчет выполнен неправильно и мощности радиатора не хватает, добавляются дополнительные секции. Если дом утеплили и потребность в мощных радиаторах отпала, достаточно убрать лишние секции, чтобы снизить расход энергоносителя. К достоинствам секционных моделей также относится стильный дизайн, который впишется в любой интерьер. Недостатком считается большое количество стыков, за счет чего повышается риск разгерметизации батареи.

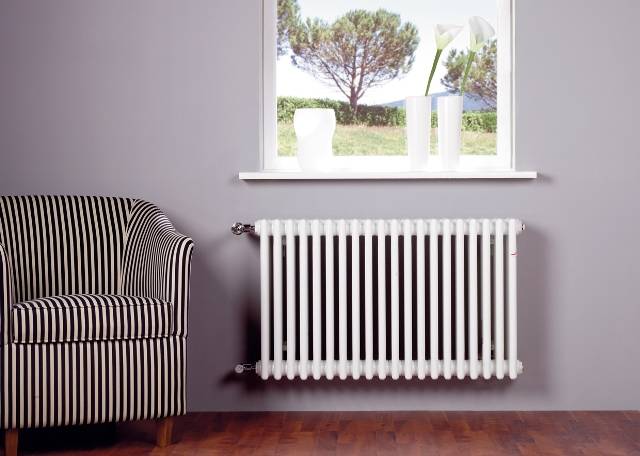

Секционный радиатор отопления в интерьере

Чугунные

Рассматривая разные виды радиаторов нельзя обойти вниманием классический вариант – батареи из чугуна. До сих пор в старых домах сохранились работающие экземпляры, установленные еще до революции. В домах советской постройки массово используются чугунные радиаторы серийного образца

В домах советской постройки массово используются чугунные радиаторы серийного образца.

К преимуществам можно отнести долговечность и устойчивость к коррозии, высокую теплоотдачу, возможность установить дополнительные секции. В список недостатков входит склонность к зарастанию – со временем теплоотдача таких батарей падает, так как сужается свободное пространство внутри корпуса. В отличие от современных приборов отопления, чугунные батареи требуется регулярно красить. Также к недостаткам относят большой вес, затрудняющий транспортировку и монтаж.

Сегодня в частных домах радиаторы из чугуна устанавливают, если хотят подчеркнуть индивидуальный образ. Производители предлагают оригинальные напольные модели, украшенные художественным литьем, которые прекрасно дополнят интерьер в классическом стиле.

Разнообразие чугунных декоративных радиаторов

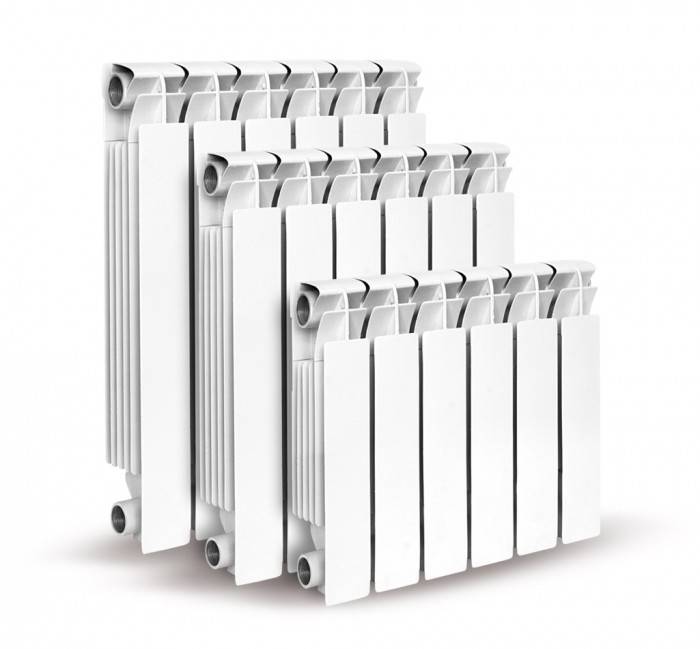

Алюминиевые

Алюминиевые радиаторы:

• могут протекать из-за наличия резьбовых соединений;
• алюминий требователен к кислотности теплоносителя – использование жидкости с неподходящими параметрами выводит приборы отопления из строя;
• за счет повышенной теплоотдачи могут плохо прогревать нижнюю часть помещения – нагретый воздух быстро уходит вверх и пол остается холодным.

Алюминиевый радиатор в интерьере

Биметаллические

Такие приборы отопления сочетают в себе преимущества стальных и алюминиевых моделей. Внутренняя поверхность из прочного сплава железа нетребовательна к характеристикам теплоносителя и обеспечивает конструкционную прочность батареи. Для внешнего алюминиевого кожуха характерна хорошая теплоотдача, за счет чего радиатор эффективно прогревает помещение.

Биметаллический радиатор рассчитан на высокое рабочее и опрессовочное давление, что делает его оптимальным выбором для установки в квартире, подключенной к центральной сети теплоснабжения.

Биметаллический радиатор в интерьере

Перспективный котел — W3.

Имеет три варианта корпуса: стальной, зеркальная и шлифованная нержавейка. В перспективе корпус из алюминия — анодированный (золотистый) и цветной красный. Подключение котла производится через наружную резьбу 3/4.

Основное назначение — для горячего водоснабжения, так же его можно использовать и для отопления. Устройство компактное, не требует много места для установки и обладает стильным дизайном.

Другие модификации этого котла с индексами NS и BL отличаются только корпусом и имеют те же параметры, что указанный выше малый котел ГВС.

Для того, чтобы понять выгодна ли будет покупка такого устройства, можно сделать простой расчет:

• Мощность котла — 1,5 кВт/час;
• Стоимость электроэнергии зависит от региона, возьмем в среднем 4 рубля;
• За сутки устройство использует 1,5 × 24 = 36 кВт;
• 36 × 4 = 144 рубля стоимость суточной работы котла;
• Компенсация составляет 200 рублей;
• 200 — 144 = 56 рублей — прибыль за сутки;
• 56 × 30 = 1680 рублей — доход за месяц.

Из расчетов видно, что тепло или горячая вода обходится не просто бесплатно, а с прибылью. Гарантия на котел — 2 года. Если же вас по какой то причине не устраивает купленное устройство, то компания SmartHeat предлагает уникальную услугу: возврат устройства в товарном и рабочем состоянии в течение года с возвратом владельцу ее стоимости за вычетом полученных компенсаций.

Большой масляный котел BOB-01

Для владельцев домов от 100 до 500 м², есть специальное предложение:

Батареи из чугуна

Чугунный тип отопительных приборов относится к наиболее распространенным вариантам комплектации отечественных централизованных систем. Его предпочитали другим разновидностям в основном из-за дешевизны. В дальнейшем приборы данного типа стали постепенно вытесняться устройствами с более высоким коэффициентом теплоотдачи (у чугунных батарей он всего 40%). В настоящее время радиаторами из чугуна в основном оснащаются системы старого образца. Что касается современных интерьеров, то в них можно встретить дизайнерские чугунные модели.

К сильным сторонам устройства отопительных приборов можно отнести значительную площадь поверхности, через которую происходит передача энергии от теплоносителя в окружающее пространство. Еще одно заметное преимущество – долговечность чугунных батарей: они способны прослужить без проблем 50 и более лет. Недостатки также имеются, и их немало. Во-первых, теплоноситель используется в очень больших объемах (до 1,5 л на каждую секцию). Разогревается чугун не спеша, поэтому приходится ожидать, пока после включения котла тепло начнет поступать в комнаты. Ремонтировать такие батареи непросто, и чтобы максимально снизить вероятность поломок, их приходится чистить каждые 2-3 года. Монтажные работы утруднены большим весом радиаторов.

Прямой обогрев электричеством. Использование конвекторов и радиаторов

Любой из вариантов организации электрического отопления имеет как свои плюсы, так и недостатки. Наиболее популярными и распространенными обогревателями, работающими от сети, являются конвекторы и электрические радиаторы.

Масляный радиатор

Более широким спросом пользуются радиаторы масляного типа. Такие устройства более удачно подойдут для местного обогрев.

Внутри данной конструкции располагается теплоноситель минерального типа. В этом теплоносителе погружены обогревательные ТЭНЫ, которые необходимы для обогрева радиатора. Многие модели масляных радиаторов бытового типа имеют ТЭНЫ с мощностью от 2,5 до 3 кВт. Благодаря такой мощности масло нагревается за довольно короткий период времени. Минеральное масло способствует тому, что ТЭН нагревается до очень высокой температуры в 2000 градусов. Масляные радиаторы хорошо подойдут для обогрева любой комнаты в доме или квартире.

Масляные радиаторы не оправдают себя, если их использовать для общего обогрева квартиры или дома, так как их нельзя отнести к категории экономичных. Такие устройства оправданы только в том случае, если их использовать как дополнительный прибор для обогрева.

Однако они будут оправданы только в том случае, если в здании невозможно организовать водяную отопительную систему. В корпусе конвектора располагается нагревательный компонент, который превращает электроэнергию в тепло. От этого нагревательного компонента горячий воздух поднимается и выходит через специальные отверстия, которые имеются в корпусе конвектора. Почти все современные электроконвекторы оснащены специальными решетками, благодаря которым возможна регулировка объема выходящего воздуха. Внизу конвекторного корпуса находятся отверстия, которые необходимы для того чтобы в устройство проникал холодный воздух. Этот воздух в дальнейшем нагревается и выходит через верхние отверстия.

Электрический настенный конвектор

Почти все конвекторы оснащены специальными термодатчиками автоматического типа, принцип работы которых схож с отопительным краном. Когда воздух, который проникает в конвектор через его нижние отверстия, будет достаточно теплым, датчики сработают и электроприбор отключится. Благодаря этим своим параметрам и характеристикам электроконвекторы более оправданы с точки зрения экономии электроэнергии, чем радиаторы масляного типа.

Такие приборы являются наиболее популярными, однако существуют и такие конвекторы, как внутрипольные. Если выбор пал на последний тип конвекторов, то лучше всего их устанавливать в области вдоль окна. В таком случае они не только буду обогревать помещение, но и станут дополнительной защитой от сквозняков и уличного холода который проникает через окно. Электро отопление конвектором будет более выгодным и экономичным по сравнению с масляными радиаторами, однако использование твердого или жидкого топлива или газа будет все равно дешевле.

Элементы отопительной системы

Определение подходящего котла

Котел – это сердце отопительной системы

Очень важно выбрать его правильно, поскольку именно от него во многом зависит надежность подачи тепла

Отопительные котлы могут использоваться как по одному, так и парой, например, в дополнение к электрическому котлу в схему может быть введен твердотопливный, на случай отключения электричества

В зависимости от используемого в котле топлива различают следующие виды этих устройств:

• Газовые. Этот котел наиболее популярен у потребителей. Он легко монтируется, работает без лишнего шума. Газ стоит относительно недорого и вырабатывает при сгорании много тепла. Но для его использования нужно получить разрешение, заказать монтаж подводящей магистрали и организовать в котельной вытяжную вентиляцию.
• Электрические. Эти котлы наиболее безопасны. Место их установки не нужно дополнительно оборудовать. При их работе не образуется открытого пламени и продуктов горения, которыми можно было бы отравиться. Но коэффициент полезного действия этого устройства относительно невелик, электроэнергия стоит дорого, а энергоемкий котел требует наличия надежной электросети.
• Жидкотопливные. В отличие от газовых, эти котлы снабжены горелками особого вида. Для этого оборудования нужна специальная котельная. Жидкое топливо быстро загрязняет котел.
• Твердотопливные. В этих устройствах сгорают угольные брикеты и другие виды твердого топлива. Если вы готовы заготавливать дрова или уголь на весь холодный сезон, то можно воспользоваться и этим вариантом.

Наиболее надежным считаются комбинированные котлы, в которых могут быть использованы разные виды топлива. Недостаток у такого оборудования только один – такие котлы дорого стоят.

Какими бывают радиаторы отопления

Чтобы не разочароваться в результате выполненных работ, нужно ответственно подойти к выбору радиаторов. Ориентироваться при этом следует не столько на эстетические качества, сколько на технические характеристики батарей. А технические свойства во многом зависят от материала изготовления этих изделий.

Современные чугунные радиаторы могут выглядеть очень привлекательно, особенно если интерьер помещения в целом выдержан в одном с ними стиле

Радиаторы бывают:

• Стальными. Эти недорогие изделия слишком подверженные коррозии. Если летом, когда отопление не используется, воду из системы слить, срок службы стальных радиаторов может существенно сократиться.
• Алюминиевыми. Эти привлекательные на вид радиаторы прогреваются достаточно быстро. Отрицательно на них влияют только значительные перепады давления. В частных домах эта опасность им не грозит.
• Биметаллическими. Таким батареям от алюминия досталась стойкость к коррозии, а от стали – высокая теплоотдача.
• Чугунными. Эти изделия стоят дорого, но и прослужат очень долго. Нагреваются они долго, зато и остывают продолжительный период времени. Значительный вес чугунных изделий не является помехой при их эксплуатации, но может замедлить процесс монтажа.

Существуют новые модели радиаторов, на внутреннюю поверхность которых нанесено защитное покрытие. Стоят такие батареи немного дороже, но потраченные на них деньги окупаются с лихвой.

Как не ошибиться с трубами

Для монтажа отопительной системы потребуется много труб.

Каким из них отдать предпочтение:

• Металлические. Срок службы таких труб не слишком велик. Со временем изделия из металла могут проржаветь. Монтируются они с помощью резьбовых соединений.
• Полимерные. Это недорогой, но достаточно надежный материал, отличающийся устойчивостью к коррозии. Эти трубы может смонтировать даже непрофессионал. Прослужит же трубопровод из полимерных труб очень долго.
• Металлопластиковые. В составе этих труб алюминий и пластик. Трубопровод из них собирают на резьбовых или прессовых соединениях. В качестве побочного результата высокого коэффициента теплового расширения этих труб, они могут потрескаться при резкой смене температуры воды.

Если у владельцев дома нет ограничений в средствах, есть смысл устроить разводку отопления из медных труб. Это очень дорогостоящий материал, но расходы на него себя оправдывают. Такие трубы надежны и долговечны.

Они хорошо переносят повышение температуры и давления. Для их монтажа используют пайку – серебросодержащий высокотемпературный припой.

Всё, что мы рассказали вам выше, касалось радиаторного водяного. Но вода в качестве теплоносителя может быть использована и в других отопительных системах.

При монтаже водяной отопительной системы может понадобиться достаточно много труб, поэтому нужно рассчитать целесообразность приобретения дорогостоящих изделий и ориентироваться на свои реальные возможности

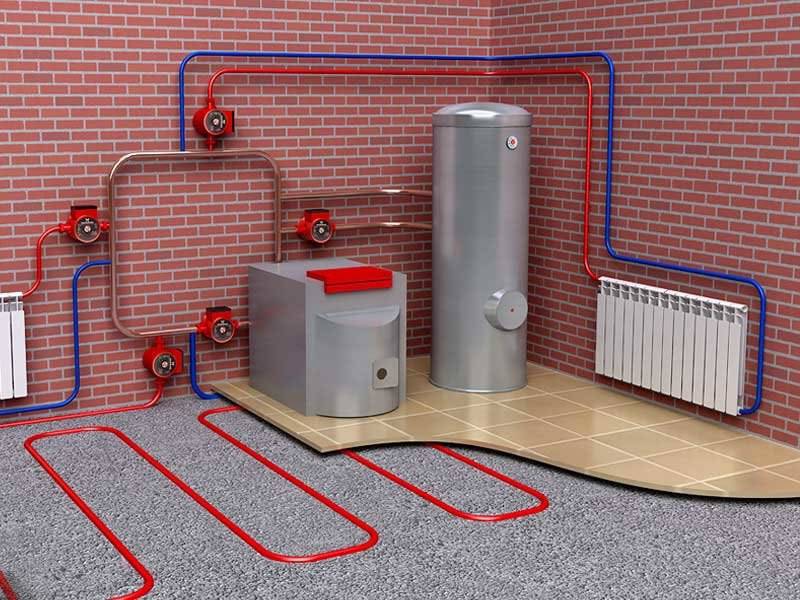

О различных элементах системы отопления

Все используемые комплектующие для систем отопления могут быть разделены на несколько различных групп.

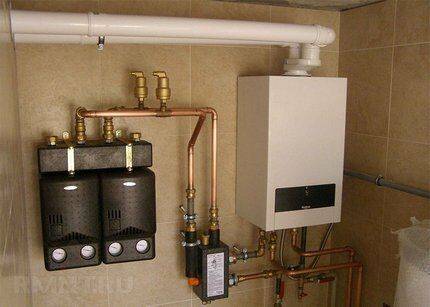

Котельное оборудование

К нему можно отнести:

• водогрейный котел;
• расширительный бак;
•  насос;
• горелку;
• автоматику управления работой и обвязку котла.

Так, котел определяется по доступному виду топлива, расширительный бак в зависимости от типа системы может быть открытым или закрытым, что опять же определяется системой отопления. Все эти вопросы – какое оборудование для отопления дома будет использоваться, должны быть решены на этапе проектирования.

Котельное оборудование

Достаточно отметить, что при выборе системы отопления, в которой используется естественная циркуляция, дополнительный насос не требуется, так что правильная постановка задачи, какой она должна быть, позволит значительно сократить затраты на ее создание. В то же время комплектующие для отопления частного дома должны подбираться под параметры конкретных условий работы на этапе проектирования.

Отопительные приборы

Они являются не менее значимой частью системы отопления, чем котел. Достаточно сказать, что именно они непосредственно обогревают помещения. На сегодняшний день применяемые нагреватели для отопления обычно делятся по виду материалов, используемых при изготовлении. Как правило, это радиаторы:

• алюминиевые;
• биметаллические;
• стальные;
• чугунные.

Алюминиевые радиаторы	Биметаллические радиаторы
Стальные радиаторы	Чугунные радиаторы

Трубы

Не менее обширен выбор подобных компонентов системы отопления. Наиболее используемыми как материалы для отопления частного дома являются:

• металлические, в том числе
• стальные;
• медные;
• оцинкованные;
• нержавеющие;
• полимерные, в том числе:
• полиэтиленовые;
• металлопластиковые;
• полипропиленовые;
• армированные.

Выбор того или иного типа труб во многом зависит от возможностей создателя системы отопления. Так, медные при всех своих достоинствах дороги, то же самое относится к нержавеющим и оцинкованным трубам. Во многих случаях определяющим становится выбор способа их соединения, металлические чаще всего требуют сварки или пайки, а также использования резьбовых соединений, что подразумевает обладание определёнными навыками. Кроме того, такие трубы тяжелы и неудобны в работе. Но зато они обладают высокой механической прочностью

Стальные трубы	Медные трубы
Полипропиленовые трубы	Металлопластиковые трубы

Поэтому, выбирая материалы для отопления, такие как трубы, необходимо учесть множество дополнительных факторов, в том числе далеко не маловажным будет их цена. Во многом она зависит от выбранного типа разводки – двухтрубная или однотрубная.

Однотрубная и двухтрубная системы отопления

Запорно-регулирующая арматура

Должна рассматриваться как неотъемлемая часть системы отопления. Ее предназначение – регулировка температуры, которая может осуществляться изменением потока теплоносителя как на выходе из котла отопления, так и на любой точке трубопровода. С этой целью используются различные комплектующие, для отопления в качестве регулирующих элементов применяются:

• вентили, шаровые краны и задвижки;
• редукторы давления;
• датчики давления и потока;
• воздухоотводчики и поворотные заслонки;
• обратные клапаны;
• предохранительные, запорные и балансировочные клапаны;
• манометры;
• термостатические устройства.

Подобная арматура устанавливается в необходимых местах, начиная от обогревательных котлов и заканчивая непосредственно радиаторами отопления.

Запорно-регулирующая арматура системы отопления

Фильтры

Рассмотренное оборудование для отопления дома будет неполным, если обойти вниманием такой его компонент, как фильтры. Они препятствуют попаданию мусора в котел и обеспечивают поступление в него чистой воды. Конструктивно они могут быть разной формы (косые, прямые) и разного диаметра, позволяющего использовать их в любых трубопроводах

Конструктивно они могут быть разной формы (косые, прямые) и разного диаметра, позволяющего использовать их в любых трубопроводах.

Электродные

Работа электродных электрических котлов отопления построена на нагревании воды, когда через нее двигается электрический ток между двумя электродами. Электродные нагреватели удобны своей компактностью, небольшой стоимостью, отсутствием накипи в процессе работы, безопасностью и возможностью простой регулировки мощности.

Для электродных агрегатов характерен высокий КПД – 95-98%, что способствует максимально экономичному потреблению электроэнергии. Имеются и существенные недостатки. К примеру, в качестве теплоносителя в системах с электродными котлами запрещается применять незамерзающие жидкости и обычную воду. Чтобы обеспечить работоспособность системы, в нее нужно заливать специальную воду, в которой растворена соль в определенном количестве. Чтобы работа происходила без сбоев, а теплоноситель не закипел, вода должна циркулировать по системе с определенной скоростью.

Чтобы подключить электрический котел, диплом с высшим образованием не потребуется, но определенные знания не помешают. Если строго выполнить все предписания и соблюдать технику безопасности, готовая схема отопления обеспечит эффективный обогрев жилища.

Вариант #2 — воздушные системы отопления

Альтернативой водяному отоплению считается воздушное. Принцип его работы заключается в перемещении разогретого воздуха по зданию. Происходит это следующим образом. В теплообменник теплогенератора нагнетается воздух, где и происходит его нагрев. Оптимальной температурой разогрева будет считаться 50°-60°. Горячий воздух по воздуховодам отправляется в отапливаемое помещение. После остывания он через специальные отверстия или воздуховоды обрата возвращается к теплогенератору. Затем цикл повторяется.

Воздушное отопление отличается экономичностью и низкой энергозатратностью. Отсутствие промежуточного теплоносителя позволяет дополнительно сэкономить на трубопроводах и радиаторах

Нагрев воздуха в системе может осуществляться несколькими способами:

• С использованием газовой горелки. Причем источником топлива может стать как баллон, так и газовая магистраль.
• Посредством теплового насоса.
• С применением дизельной горелки или же прибора, работающего на отработанном масле.
• Горячей водой, взятой из централизованной системы отопления.

Воздуховоды могут быть выполнены из различных материалов. Длинные элементы не рекомендованы к установке, поскольку в таком случае имеют место теплопотери. Чтобы их предотвратить в систему внедряются несколько вспомогательных теплогенераторов. Оптимальной длиной воздуховода считается 30 м, а его ответвлений – 15 м. Рациональное решение – дополнение воздушного отопления блоком кондиционирования. Таким образом, весь год в здании можно поддерживать комфортную температуру, охлаждая его в жару и обогревая в холода. Кроме того систему можно дополнить стерилизатором или увлажнителем воздуха.

Вентиляция помещений может осуществляться разными способами:

• Естественным. Предполагается, что горячий воздух поднимается вверх и перемещается по воздуховоду произвольно. Главный недостаток метода в том, что случайно попавший через двери или окна в помещение холодный воздух нарушает циркуляцию. Горячий воздух устремляется вверх и греет потолок, а холодный скапливается внизу, создавая существенный дискомфорт.
• Принудительным. Осуществляется с использованием мощных вентиляторов, ускоряющих воздушный поток. Такая система прекрасно работает в любых условиях, даже при наличии притока холодного воздуха. Ее недостатком считается шум, создаваемый работающими вентиляторами.

Воздушное отопление имеет ряд преимуществ:

• Экономичность и низкая энергозатратность. Радиаторы и трубопроводы отсутствуют, нет так же и промежуточного теплоносителя, что позволяет экономить на его подогреве.
• Высокий КПД.
• Возможность совмещения отопления с современными системами вентиляции и кондиционирования.
• Высокая скорость разогрева помещения, на это уходит всего около получаса.
• Простота монтажа и обслуживания.
• Длительная эксплуатация.

У системы, однако, есть и недостатки. Так, разница температур на уровне пола и потолка, которая может составлять 10° в помещениях стандартной высоты и 20° в высоких. Плюс есть необходимость использования специальных фильтров на воздухозаборах, иначе в  помещении будет присутствовать достаточно большое количество пыли. Некоторые также жалуются на постоянный шум от работы вентиляторов.

На видео представлен принцип работы воздушной системы отопления:
