Что такое гидрострелка (гидравлический разделитель) в системе отопления

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

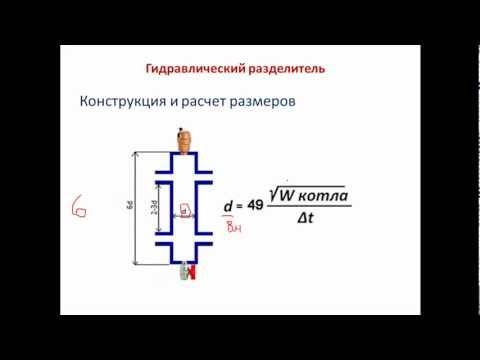

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

  • 1. Система приборов отопления различного типа;
  • 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
  • 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
  • 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

  • Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
  • Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
  • Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

  • 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
  • 2. Снижение взаимного влияния потребителей тепла;
  • 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
  • 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
  • 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Модель, иллюстрацияОсновные характеристики

1. GR-40-20

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.

2. GR-60-25

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.

3. GR-100-32

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

4. GR-150-40

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.

5. GR-250-50

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.

6. GR-300-65

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.

7. GR-400-65

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.

8. GR-600-80

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.

9. GR-1000-100

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.

10. GR-2000-150

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.

11. GRSS-40-20

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.

12. GRSS-60-25

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.

13. GRSS-100-32

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна:

Q1=Q2.

В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости:

Т1=Т2, Т4=Т5,

тогда как

Т3= Т1+Т5/2.

Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

  • сокращается естественная конвекция внутри гидравлического разделителя;
  • снижается эффект естественного смешивания подачи с обраткой;
  • общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

Купить или изготовить своими руками

Готовый комплект гидрострелки европейской сборки с вспомогательным оборудование в торговой сети стоит от 200 до 300 долларов США.

Пользователь, который приобретет такую конструкцию, получит все преимущества ее работы в системе теплоснабжения: экономию топлива, надежный тепловой и гидравлический режим в сети и долговечность основного котельного оборудования.

Простая схема гидравлического разделителя

Заводская сборка решает не только вопросы распределения, но и защиты системы от гидроударов, коррозии и отложения шлама во внутренних поверхностях нагрева. Все узлы конструкции тщательно рассчитаны, изготовлены по современной технологии и настроены в заводских условиях.

Тем домашним мастерам кто хочет сэкономить на распределителях, имеют слесарный опыт и всю необходимую оснастку можно посоветовать выполнить гидрострелку самостоятельно, благо сегодня в интернете существует достаточно подробные методики и схемы изготовления. Устройство относится к сложным гидравлическим изделиям и при выполнении их необходимо учесть следующее:

  1. Сгоны должны иметь симметричную хорошо прорезанную резьбу.
  2. Толщина стен патрубков выбирается одинаковой.
  3. Качество сварных швов должно быть высокое.

Как подобрать гидрострелку

Гидрострелка эффективно работает, только если правильно подобрана. Базовыми характеристиками при выборе распределителя являются тепловая мощность котла и суммарный часовой расход воды для всех КО . Он не должен превышать часовой расход воды через котловой контур.

Далее обращают внимание на конструктивные особенности гидрострелки:

  • форма сечения — квадратная либо круглая
  • число патрубков: 4, 6 или 8 входов/выходов;
  • вариант исполнения подачи/отвода воды;
  • метод установки патрубков — на общей оси либо с чередованием.

Эксперты советуют для настенных котлов и гидрострелки приобретать уже готовые конструкции с манометрами, воздушником и отстойником для очистки водяного контура от шлама.

Для чего нужна гидрострелка принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию ;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Как это работает?

В работе системы отопления существует не один, а несколько циклов, характеризующих принцип работы. После завершения монтажных работ, как только система начинает работать, теплоноситель еще не обладает необходимой температурой.

В большинстве случаев температура воды варьируется в пределах от 5С° до 15С°.

При подключении котла автоматически начинается работа циркуляционного насоса, разжигается горелка. Жидкость еще недостаточно нагрелась и оборудование вторичных контуров не активно. Вода начинает циркулировать по направлению вниз по гидрострелке, совершая движение по малому (первичному) кругу отопления.

Как только теплоноситель доходит до нужной температуры, подключаются вторичные контуры отопительной системы. Весь цикл может характеризоваться равномерным разбором воды. Принцип работы гидравлического разделителя в таком случае начинает проявляться в качестве отводчика воздуха, а также чистки котла от загрязнений. Но поскольку абсолютное равенство потоков воды в реальности недостижимо, то применение гидрострелки всегда целесообразно в системе отопления дома.

В дальнейшем гидравлическая автоматика начинает контролировать расход во второстепенном контуре. К примеру, в такой ситуации: когда жидкость в ГВС доходит до нужной температуры, насос приостанавливает свою работу. При повышении гидросопротивления на перекрытии потоков термоголовками батарей, вода устремляется вверх по гидрострелке. Если нет разделителя, то возникает диссонанс в системе отопления – оборудование неизбежно выйдет из строя.

Гидрострелка для отопления своими руками

Разобравшись, что такое гидрострелка в системе отопления, закономерно возникает вопрос, можно ли сделать ее самостоятельно. И ответ однозначно положительный. Сделать все самостоятельно вполне возможно, правда, для этого потребуется разобраться во множестве расчетов и рекомендаций.

В первую очередь необходимо внимательно изучить, как рассчитать гидрострелку системы отопления. Для этого в Интернете предложено множество формул с пояснениями, как правильно их использовать. Все, что вам остается, – это подставить данные своей системы и провести соответствующие расчеты.

Затем, используя чертежи гидрострелки отопления, вы можете приступать непосредственно к ее изготовлению. Для этого лучше всего посмотреть видео «гидрострелка для отопления» или пошаговую фото-инструкцию, которая наглядно продемонстрирует каждый этап работ.

Принимаясь за самостоятельные работы, чаще всего отдают предпочтение гидрострелке своими руками из полипропилена. С этим материалом легко работать, и к тому же он наиболее доступен среди прочих вариантов.

Полезный совет! Как вариант можно рассмотреть приобретение коллектора отопления с гидрострелкой. Хотя вы без труда сможете найти схему изготовления гидрострелки с коллектором и сделать ее самостоятельно.

Если вы не до конца уверены в своей компетентности, то расчет гидрострелки для отопления лучше поручить специалистам. Так как допущенные неточности и ошибки могут привести к неисправности системы или излишним затратам электроэнергии.

Раз и навсегда разобравшись, зачем нужна гидрострелка в системе отопления, вы поймете, что в современных системах обойтись без нее достаточно сложно. И подключение гидрострелки отопления позволит вам не только обеспечить бесперебойную работу системы, но и существенно снизить затраты на обеспечение ее работы.

Принцип работы гидравлического разделителя

В гидравлическом разделителе происходят два физических процесса из двух разделов физики. Гидравлика помогает понять, как движется вода в разделителе, а теплотехника, позволяет понять, как в разделителе смешиваются холодный и горячий потоки.

Начнем с гидравлики. Имеем два контура движения теплоносителя. Контур К1 (контур котла отопления) и контур К2 (контур системы отопления) для обеспечения движения теплоносителя в каждый контур ставится циркуляционный насос. Принято ставить насосы на холодные ветки контуров. Хотя установка насосов на горячие ветки увеличивает скорость движения теплоносителя из-за малой вязкости горячей жидкости.

Итак, в гидрострелке двигаются два динамически независимых потока контуров К1 и К2. Скорость движения этих потоков не должна превышать 0,1 м/сек. Поясню почему.

Маленькая скорость движения теплоносителя в гидравлическом разделителе нужна по четырем причинам:

  1. При малой скорости движения жидкости в разделителе осаждаются песок, шлам и другой водяной мусор.
  2.  При малой скорости холодный теплоноситель движется вниз, а горячий поднимается вверх. Такая естественная циркуляция позволяет создавать температурные градиенты в петлях отопления. Можно получить контур отопления с повышенной или пониженной температурой. Обычно пониженную температуру создают  разделителем в системе теплый пол, а повышенную в контуре косвенного нагрева с бойлером.
  3. Из гидрострелки можно сделать смесительный узел. Это полезно если в доме один отопительный контур. Уменьшив диаметр разделителя, вы увеличите скорость движения воды и температуры обоих петель (котла и отопления) выровняются. Это значительно экономит материал и снижает расходы.
  4.  Маленькая скорость воды в разделителе, выводит из воды воздух, который не нужен в системе отопления. Воздух выводится через автоматический воздушник.

Промежуточный итог

Разделитель гидравлический позволяет разделить два контура теплоносителя различного расхода. Циркуляционные насосы в обоих контурах и диаметр разделителя,  выбираются такой мощности, чтобы скорость движения теплоносителя в разделителе не превышала 0, 1 м/сек.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки
или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом – таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Размеры гидравлического разделителя

Высота гидравлического разделителя может быть любой. Зависит от места под монтаж. Минимальный диаметр гидравлического разделителя определяется по формуле:

Согласно формуле все очень просто:

  • Скорость движения жидкости в разделителе: 0,1м/с;
  • Расход W это разница между контуром отопительного котла и контуром системы отопления. Считаем расходы по максимальным расходам насосов согласно паспарту.

Пример.

  • Расход контура котла 30 л/мин;
  • Расход контура отопления 80 л/мин.
  • Разница расходов W: 80-30=50 л/мин.
  • Пи = 3,14;
  • Скорость V=0,1 метр\секунду.

Считаем:

50 литров÷60 секунд=0,833 л/ сек;

  • 1 литр=0,001 м3;
  • 0,833 литра/сек=0,000833 м. куб/сек;
  • D=0,102 мерта=102 мм.

Итак, получили, что диаметр разделителя не должен быть менее 102 мм.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Принцип работы гидроразделителя

Первым делом нужно понять, что такое гидрострелка в системе отопления как отдельный элемент. Конструктивно гидрострелка представляет собой полое устройство в виде трубы с квадратным сечением профиля (прочитайте: “Принцип работы и устройство гидрострелки отопления, назначение”). Простота конструкции говорит о том, что и принцип работы такого устройства достаточно прост. Благодаря гидрострелке в первую очередь выделяется и выводится из системы воздух, для чего используется автоматический воздухоотвод.

Отопительная система делится на два контура – большой и малый. Малый круг включает в себя саму гидрострелку и котел, а в большом круге к этим элементам добавляется еще и потребитель. Когда котел выдает оптимальное количество тепла, полностью расходуемое на отопление, то теплоноситель в гидрострелке перемещается лишь в горизонтальной плоскости. При нарушении баланса тепла и его расхода теплоноситель остается в пределах малого контура, и температура перед котлом растет.

Все эти действия приводят к автоматическому отключению системы, но теплоноситель при этом продолжает спокойно двигаться в малом контуре – и так ровно до тех пор, пока его температура не снизится до необходимого значения. По достижении заданной отметки котел возобновляет работу в штатном режиме. Все это дает ответ на вопрос о том, зачем нужна гидрострелка для отопления – она обеспечивает независимую работу всех контуров.

Подводя итог

Без сомнения, несмотря на кажущуюся простоту устройства, гидравлический разделитель повышает возможности отопительной системы, позволяет распределить потоки нагретого теплоносителя так, как это необходимо

Важно лишь подобрать или изготовить своими руками изделие, которое подойдет именно к определенной системе. В противном случае никакого толка от подобного устройства не будет

Довольно интересная форма для гидравлической стрелки

Не стоит забывать о том, что если человек не позаботится о своем комфорте, то за него никто этого не сделает. А значит, стоит задуматься, стоит ли экономить столь малые силы, которые можно потратить на изготовление гидрострелки, в ущерб комфортной температуры в своем жилище.

Надеемся, что изложенная сегодня информация была в чем-то полезна нашему уважаемому читателю. Если у Вас остались вопросы, мы с радостью на них ответим в обсуждениях к статье. Если же у Вас есть опыт производства подобных работ, убедительная просьба поделиться с другими читателями нашего ресурса. Возможно, эта информация кому-то поможет. Пишите, общайтесь, спрашивайте и делитесь своим опытом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
