Как сложить отопительно-варочную печь шведку своими руками

Расход материалов для маленькой печи шведки

Любая стройка начинается с планирования материальных затрат. В следующей таблице представлены основные материалы, которые потребуются для устройства маленькой печи шведки:

Необходимые материалы и приборыКоличество
Кирпич красный, М — 200380 шт
Кирпич шамотный, Ш — 850 кг
Задвижки дымовые, 1 3 × 13 см3 шт
Дверка топочная, 2 1 × 25 см1 шт
Дверка поддувальная, 1 3 × 13 см1 шт
Дверки прочистные, 7 × 13 см4 шт
Решетка колосниковая, 25 × 35 см1 шт
Варочная плита одноконфорочная, 42 × 42 см1 шт
Уголок стальной, 60 × 60 × 5 мм250 см
Полоса стальная, 50 × 5 мм250 см
Глина, песокпо потребности
Мертель20 кг

Данный расход материалов не учитывает дымохода, который может иметь различное исполнение в зависимости от личных предпочтений и конструкции перекрытий, крыши.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

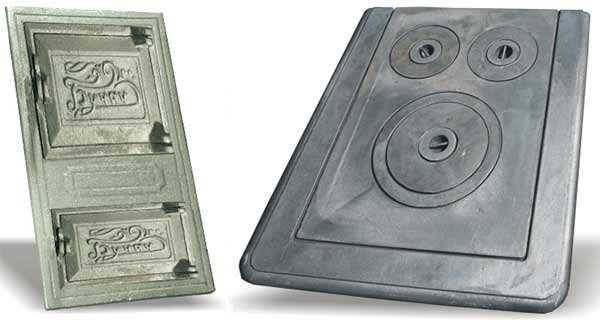

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

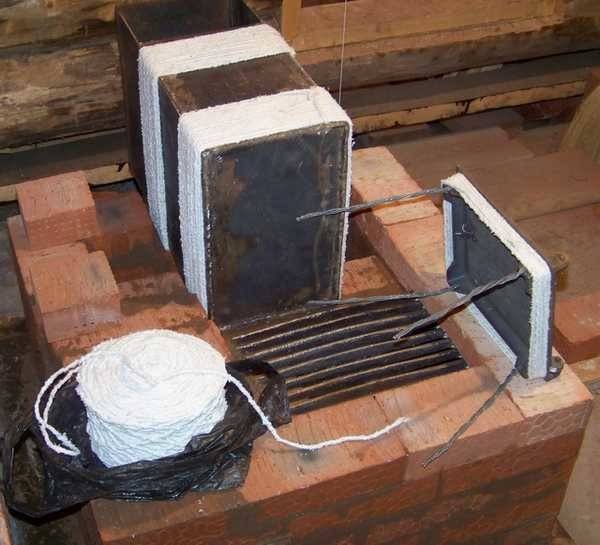

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

Подготовительные работы

Прежде чем приступать к самостоятельной кладке печи-шведки, необходимо обустроить надёжный фундамент и приготовить рабочий раствор. Выбирая место для отопительного прибора, придерживаются двух основных правил. Первое — агрегат устанавливают в простенок между двумя помещениями, лучше всего в углу. Второе — дымоход печи должен находиться как можно ближе к центру здания. В этом случае труба для выхода продуктов горения будет находиться в наиболее выгодном месте — возле конька, что даст хорошую тягу и обеспечит соответствие конструкции нормам пожарной безопасности.


Схема монтажа внешней части дымохода

Выбрав место для установки шведского теплогенератора, намечают контур фундамента. Напоминаем, что он должен выступать за внешний периметр печи не менее чем на 10–15 см. Если строительству основания мешает дощатый пол, то в нём делают вырез, соответствующий сечению отопительного прибора. После этого копают котлован, глубина которого соответствует точке промерзания грунта.

Дно ямы утрамбовывают и засыпают слоем песка толщиной от 100 до 200 мм. Песчаную подушку проливают водой и на высоту 150–170 мм засыпают щебнем. Дренажный пласт хорошо уплотняют, после чего по краям котлована устанавливают опалубку. Обычно её сбивают из чего попало. Мы же рекомендуем взять хоть и низкосортные, но ровные обрезные доски. Помните, что аккуратно сбитые и выставленные по уровню борта опалубки позволят соорудить идеально ровный фундамент с минимальными затратами времени и сил.

Конструкцию изнутри выстилают полиэтиленом или рубероидом, после чего на высоте 5–10 см от днища устанавливают армировочную сетку. Затем замешивают густой бетон, в состав которого входит 1 часть цемента марки М-400, 3 части песка и 6 частей щебня. Раствор заливают в подготовленное ограждение, после чего поверхность плиты уплотняют и выравнивают. Изначально выставленные по уровню борта из обрезной доски чрезвычайно упрощают эту работу. Всё, что надо сделать для получения идеально ровного фундамента — провести по ним правилом, которое сможет перекрыть обе стороны опалубочной конструкции.


Устройство фундамента шведской печи

Залитый бетон оставляют на несколько дней, а после его полного схватывания деревянный щит изымают и укрывают фундамент рубероидом или другим гидроизоляционным материалом.

Приготовление строительного раствора начинают с разминания и замачивания глины. После этого к ней добавляют песок и смесь тщательно перемешивают. Количество того или иного компонента определяют в зависимости от жирности глины — чем этот показатель выше, тем больше потребуется песка. Не надо сразу же готовить большое количество раствора, поскольку при отстаивании он будет разделяться на составляющие части — придётся проделывать всю работу заново. Что касается заводских огнеупорных составов, то, кроме всего прочего, они имеют ещё и срок годности при смешивании, который рекомендуется неукоснительно соблюдать. Опытные печники используют на каждую сотню кирпичей до 20 литров кладочной смеси. Вот на эту цифру и рекомендуется ориентироваться в процессе подготовки к работе.

Рейтинг покупных металлических очагов

Печь камин угловая из кирпича отличается достаточно сложной сборкой и монтажом, наиболее простыми являются уже готовые покупные металлические очаги. В данной таблице вы можете подробней ознакомиться с самыми недорогими и популярными моделями на сегодняшний день:

Описания и характеристики

Бавария угловая

Установка такого очага вполне возможна своими руками. Корпус камина выполнен из стали , толщина которой составляет шесть миллиметров. Внутренняя часть установки облицована шамотным кирпичом.

Боковины изготовлены из керамики, а мощность отопительного агрегата составляет 6 киловатт, что позволяет отопить дом, общей площадью до 50 квадратных метров.

В основе модели лежит небольшое огнеупорное панорамное стекло. Сама конструкция укомплектована небольшой варочной поверхностью для приготовления пищи на две конфорки.

Мощность в девять киловатт, позволяет выполнять отапливание дома, метраж которого составляет порядка 170 кубических метров. Боковины модели также облицованы панелями из огнеупорной керамики, что существенно повышает эффективность и теплоотдачу очага.

Инструкция к данной модели указывает на возможность простого использования. Такая топка имеет мощность в 6 киловатт, что позволяет равномерно обогреть пространство общей площадью до 50 квадратов.

Дополнительно, камин покрывается жаропрочной краской, что существенно продлевает срок его эксплуатации и не позволяет образовываться ржавчине и коррозиям.

Теплодар

Одна из наиболее мощных топочных камер- 12 киловатт. Такой отопительный агрегат подходит для построек с метражом до 70-80 квадратных метров.

Для оформления дверцы используется огнеупорная стеклокерамика. Основная часть конструкции изготавливается из нержавеющей стали.

Для того чтобы подробней ознакомиться с представленными в таблице моделями, рекомендуем также просмотреть видео в этой статье.

Особенности конструкции

Исторические данные свидетельствуют о том, что подобная конструкция появилась в России благодаря шведам, которые попали в плен под Полтавой. С того времени печь много раз меняла внешний облик, дополнялась новыми конструкционными элементами, но устройство печи шведки и главные ее достоинства остались неизменными:

  • компактный размер;
  • высокая производительность.

Средние по размеру модели занимают 1 м², при этом подобная конструкция способна эффективно обогреть помещение в 30 м², при условии, что печка будет располагаться в двух комнатах. Например, топочная камера находится на кухне, а задняя стенка отапливает гостиную или спальню. Высокая эффективность при достаточной экономии топлива достигается благодаря сложной системе дымоотведения, которые обеспечивают рациональное распределение тепла.

Главным преимуществом такой печи является то, что одновременно можно оборудовать три варианта топки: зимний, летний, осенний. Для каждого из них есть свой путь дымоотведения. За счет этого летом можно готовить пищу, при этом температурный режим в доме останется неизменным.

Благодаря такой системе, печь все время находится в рабочем состоянии, а возможность задымления сводится к нулю.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топливаВлажность 12%Влажность 25%Влажность 50%
Тополь18561448636
Пихта19021484652
Ель20881629715
Берёза301623521033
Дуб375829321287
Осина21811701747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВтРазмеры трубы, мм
до 3,5140х140
3,5–5,2140х200
5,2–7,2140х270
7,2–10,5200х200
10,5–14200х270
свыше 14270х270

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Процесс возведения шведки

Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты — 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

Порядовки печи Шведка

При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа. Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.

Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.

Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

  • Если владелец будет располагать схемой порядовки. которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
  • Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
  • Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;
  • Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;
  • Точный порядок выполнения операций. ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

Все больше собственников частных и загородных строений останавливают выбор на использовании порядовок, на основе которых возводят печи в жилом строении. Среди главных достоинств этих схем следует отметить простоту реализации и эффективность. за счет чего они востребованы среди профессиональных, а также начинающих печников.

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Обустройство фундамента

Глубина закладки может быть разной. Определяется она по характеру промерзания почвы в зимний период и в среднем составляет 80-100 см. Ширина фундамента должна на 10-15 см превышать размеры самой печи.

В вырытую траншею на дно укладывают слой песка 15-20 см, что позволит выровнять поверхность, обеспечить дренажные функции и перераспределить давление на грунт. Сверху насыпают крупный щебень, осколки кирпича или природного камня и заливают цементный раствор для прочности.

Для этого после выравнивания бетона и его затвердевания выкладывается рубероид в 2-3 слоя. Можно применять также толь или материалы из синтетики с фольгой.

На последнем этапе необходимо проделать отверстие для кладки, а затем увеличить покрытие в месте прилегания к основанию печи. Здесь устанавливаются плинтуса. К половицам саморезами можно прикрепить лаги из бруса.

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление — размер таковой увеличится до 50 кв.м).


Для работы необходимо сделать закупку следующих материалов:

  • кирпич шамотный (ША-8) в количестве 33-х штук;
  • керамический кирпич полнотелый — 552 штуки;
  • устройство духовки с размерами 45х25х29 сантиметров;
  • решетка колосникового формата — 20х30 сантиметров;
  • панель для варки из чугуна — 410х710 миллиметров;
  • топливная дверца — 21х25 сантиметров;
  • резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
  • заслон для зольника — 14х25 сантиметров;
  • задвижка для дымохода — 25х13 сантиметров;
  • заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

К истокам популярности шведских варочных печей


Классическая шведская печь и красива, и функциональна

По существующей легенде первая шведская печь была построена в России солдатами, попавшими в плен во время одного из сражений Северной войны, которую начал шведский король Карл XII в далёком 1700 году. Тем не менее это не более чем миф, поскольку есть документальное подтверждение, что отопительный прибор, известный в нашей стране как «шведка», разработали в далёкой северной стране в 1767 г. Поручение Академии наук было выдано королём Адольфом Фредерик Гольштейн-Готторпом. Возможно, именно это и способствовало сохранению исторических материалов о разработке дровяной печи новой конструкции. Причины, побудившие короля Швеции лично заниматься столь приземлёнными вопросами, были достаточно прозаическими. Дело в том, что дремучие леса, которыми так гордились шведы в Средние века, к этому времени уже были основательно вырублены — древесина активно использовалась в военном и жилищном строительстве, да и другого топлива шведы в то время попросту не знали. Жилища простых людей чаще всего отапливались наскоро построенными кирпичными каминами, требующими постоянной топки. К слову, печи знати также особой экономичностью не отличались — в лучшем случае использовались объёмные «голландки», которые в ту пору были весьма прожорливыми.

Используя дошедшую до наших дней поговорку о том, что «всё новое — это хорошо забытое старое», шведские учёные с конструкцией долго не мудрили. За основу была взята хорошо изученная голландская печь, которая во время работ была тщательно переделана.

Изменения в первую очередь коснулись функциональности – «шведку» снабдили питой для приготовления пищи, духовкой и практичными нишами, одна из которых предназначалась для сушки одежды, а другая использовалась для того, чтобы приготовленная еда весь день оставалась тёплой. Подобная компоновка была чрезвычайно удобной для небольших домов, поскольку печь, установленная в простенок между кухней и комнатой, обеспечивала все потребности обычной семьи в тепле.


Высокая функциональность шведки может быть дополнена удобной и тёплой лежанкой

Изначально было разработано несколько модификаций шведских печей, которые с небольшими изменениями дошли и до наших дней:

  • отопительно-варочный агрегат с одной лишь плитой;
  • шведка с плитой и духовкой;
  • дровяной отопительный прибор, оснащённый плитой, духовкой (одной или двумя) и водогрейным баком;
  • печь-камин двухстороннего типа — варочная часть печи находится в кухне, а декоративная выходит в зал или гостиную;
  • шведка с лежанкой.

Кроме того, в зависимости от личных пожеланий, печь, как и прежде, может иметь одну или две ниши, расположенные над плитой.


Печь-шведка с камином

Основные конструктивные параметры были просчитаны шведскими учёными настолько точно, что практически не изменились за несколько веков. С полной уверенностью можно сказать, что именно правильный расчёт и хорошо продуманная конструкция шведки являются первопричиной всех её достоинств:

  • компактные габариты;
  • функциональная и практичная конструкция;
  • высокий КПД и теплоотдача;
  • быстрый нагрев благодаря простым и эффективным решениям в теплообменной части агрегата;
  • универсальность;
  • нетребовательность к топливу — можно сжигать любые виды твёрдого топлива, от стружки и камыша до угля;
  • вариативность отопительного прибора — его функциональность и дизайн можно менять согласно своим предпочтениям и потребностям;
  • простота в работе и обслуживании;
  • экономичность;
  • возможность постройки своими руками.

Недостатки «шведки» — такие же, как и у других канальных печей. Прежде всего это быстрое остывание при незакрытой задвижке, а также необходимость в периодической чистке каналов агрегата от сажи. Кроме того, дровяной теплогенератор выдвигает повышенные требования к технологии строительства — для изготовления «шведки» подходит только новый, качественный кирпич, а в процессе работы потребуется повышенная концентрация, аккуратность и максимальная отдача.
